这份文档的目标，是把当前 OpenClaw Control UI 的前端结构讲清楚，并结合鼎道智联 DingVerse 服务的实践场景，回答核心问题：

DingOS 部分产品页面已尝试基于该架构 思路开发，并应用于 DingVerse 服务中。在此背景下，若为 DingVerse 服务开发自研 UI 页面、后端仍对接 OpenClaw Server，前端应从哪里接入、哪些层可复用、哪些层需适配改造。

这份文档重点解决以下问题：

• 当前 OpenClaw 前端主架构是什么？

• 用户操作如何从页面流转至后端？

• WebSocket 客户端如何与页面状态联动？

• 鼎道智联 DingVerse 服务自研 UI 对接 OpenClaw Server，需完成哪些适配与开发工作？

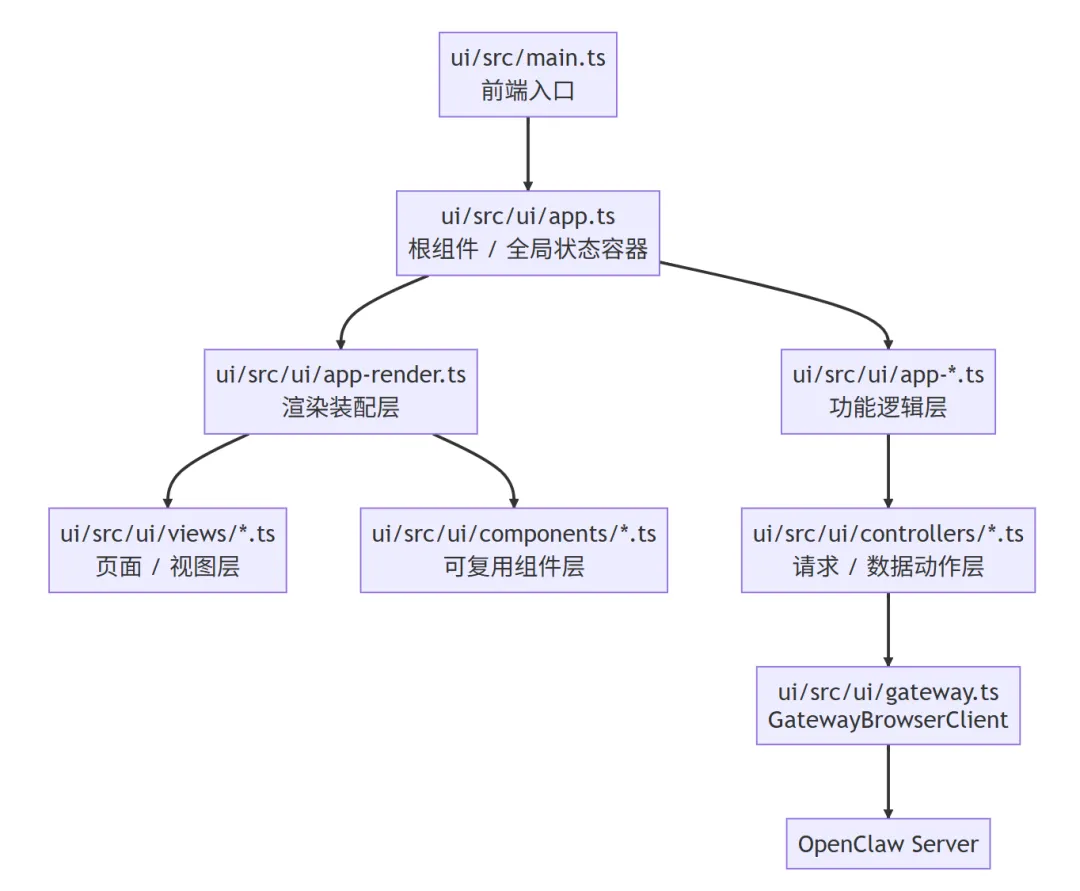

当前前端可以先粗略理解成下面这张图：

浏览器入口  -> ui/src/main.ts  -> ui/src/ui/app.ts (根组件 / 全局状态容器)  -> ui/src/ui/app-render.ts (把状态装配成各个 view 的 props)  -> ui/src/ui/views/*.ts (页面/视图)       -> 调用 props 回调  -> ui/src/ui/app-*.ts (功能逻辑层)       -> 编排状态、队列、连接、生命周期行为  -> ui/src/ui/controllers/*.ts (请求/响应动作层)       -> 调用 client.request(...)  -> ui/src/ui/gateway.ts (GatewayBrowserClient)       -> WebSocket       -> OpenClaw Server

如果想把它看成更清晰的分层关系，可以用下面这张图理解：

view  负责：展示 UI、绑定点击事件、触发 props 回调app-render  负责：把根状态装配成视图 propsapp-*  负责：功能逻辑、队列、连接、状态编排controllers  负责：调用后端方法、组织请求参数gateway client  负责：WebSocket、握手、req/res/event 协议

这是整个前端最核心的对象。它的职责是：

• 持有大量@state()状态

• 暴露应用级方法，比如handleSendChat()、connect()、handleAbortChat()

• 在生命周期里做初始化、连接、同步

• 把自身状态交给渲染层

重要特点：

• 它不是只负责“渲染”

• 它更像“全局应用实例 + 状态容器 + 方法门面”

在这个项目里，很多地方的：

• this
• host
• state

本质上都经常指向这个根组件实例，只是不同文件里的命名不同。

• ui/src/ui/app-render.ts

这个文件的职责是把根状态翻译成 UI。它主要做：

它不是某一个页面，而是整个页面结构的装配中心。

比如聊天页的onSend、onAbort、draft、queue、messages等，都是在这里传给 chat view 的。

• ui/src/ui/views/chat.ts

• ui/src/ui/views/overview.ts

• ui/src/ui/views/config.ts

• ui/src/ui/views/agents.ts

• 以及 ui/src/ui/views/ 下的其他文件

这些文件主要负责：

• 视图结构
• 页面布局
• 按钮、输入框、列表等 UI 细节
• 调用 props 回调

它们通常不直接承载复杂业务逻辑。

例如聊天发送按钮只会调用props.onSend()，它不会自己判断：

• 当前是否 busy

• 该直接发送还是入队

• 是否是 slash command

• 发送失败后是否恢复草稿

这些都不是 view 层该做的。

• ui/src/ui/app-chat.ts
• ui/src/ui/app-gateway.ts
• ui/src/ui/app-settings.ts
• ui/src/ui/app-scroll.ts
• ui/src/ui/app-tool-stream.ts

这层是当前 UI 很关键的一层。可以把它理解成：

• 某个功能域的应用逻辑

• 对根状态对象的读写编排

• 视图层和 controller 层之间的“中间大脑”

举例：

• app-chat.ts负责聊天发送、排队、出队、abort、slash command

• app-gateway.ts负责连接 Gateway、处理 hello / event / close 回调，并把事件同步回 app 状态

• app-settings.ts 负责 settings、tab 切换和相关加载

所以 app-* 不是“页面本身”，而是“页面的功能逻辑”。

• ui/src/ui/controllers/chat.ts

• ui/src/ui/controllers/config.ts

• ui/src/ui/controllers/agents.ts

• ui/src/ui/controllers/channels.ts

• 等等

这层主要负责：

• 和后端通信

• 组织请求参数

• 调用 client.request(…)

• 将返回结果映射到前端状态变化

举例：

• 聊天真正发给后端是在 controllers/chat.ts

• 配置的读取和保存是在 controllers/config.ts

所以它更接近“数据动作层”。

• ui/src/ui/gateway.ts

这个文件里有当前前端最重要的 WebSocket 客户端封装：

• GatewayBrowserClient

它主要负责：

• 建立 WebSocket 连接

• 处理 open/message/close/error

• connect 握手

• req/res/event 帧收发

• pending 请求 promise 管理

• 重连和回退

这是当前前端和 Gateway 协议绑定最深的地方之一，同时 WS Client 可参考该封装逻辑，预留协议扩展空间，适配产品后续优化需求。

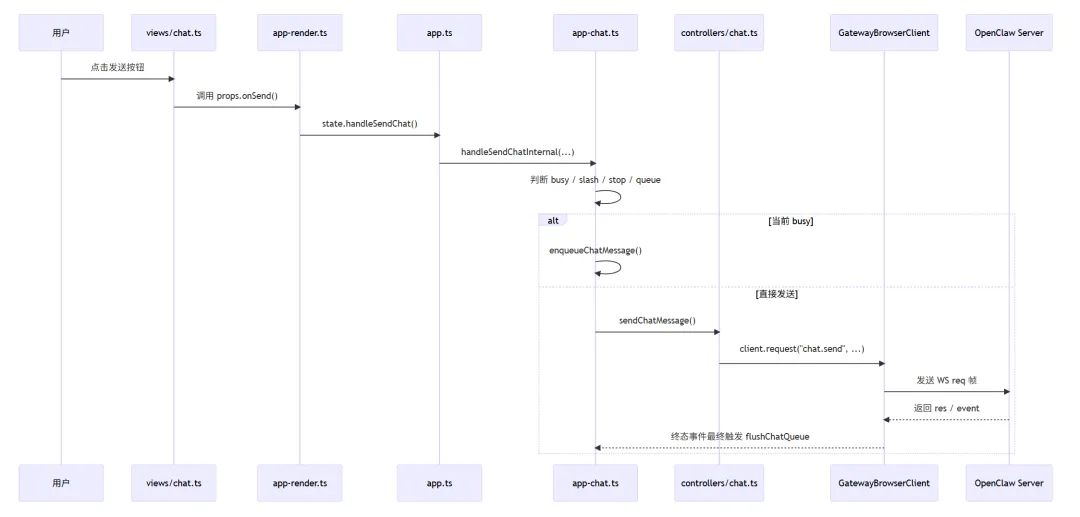

聊天发送是理解整个架构最好的例子。先看一张完整时序图：

这里把根组件当前状态交给渲染层。

在 ui/src/ui/app-render.ts 里，渲染 chat view 时会传：

• onSend: () => state.handleSendChat()

这里的 state 实际就是 OpenClawApp 实例。所以聊天页拿到的 props.onSend，本质上就是根组件方法。

这一步只是“触发动作”，不是“处理发送逻辑”。也就是说：

在 ui/src/ui/app.ts 里：

• handleSendChat(…)

它内部再调用：

handleSendChatInternal(…)

这个 handleSendChatInternal 实际来自 ui/src/ui/app-chat.ts。

所以 app.ts 在这里扮演的是方法门面角色。

ui/src/ui/app-chat.ts 是聊天功能真正的应用逻辑层。这里会决定：

• 是否已连接

• 是否为空消息

• 是否是 stop

• 是否是 slash command

• 当前是否 busy

• 是直接发送还是排队

• 发送完成后是否继续 flush 队列

因此更准确地说：

• view 负责“点发送”

• app-chat.ts 负责“怎么发送”

app-chat.ts 里有：

• isChatBusy(host)

• enqueueChatMessage(…)

如果当前有正在执行的 run，发送逻辑不会直接继续发，而是把消息写进：

• host.chatQueue

这个队列是前端内存状态，不是本地持久化存储。

app-chat.ts 会走：

• sendChatMessageNow(…)

这个函数会先处理一些发送前动作，比如：

• reset tool stream

• reset scroll

• 清理/恢复草稿与附件的状态逻辑

然后调用：

• sendChatMessage(…)

在 ui/src/ui/controllers/chat.ts 里，真正会调用：

• state.client.request(“chat.send”, …)

这说明：

• app-chat.ts 负责发送决策和流程编排

• controllers/chat.ts 负责真正发给后端

同时 controller 会更新前端状态，例如：

• 立即插入一条 user message

• 设定 chatSending = true

• 生成并写入 chatRunId

• 初始化 chatStream

所以用户在 UI 上会立刻看到“我发出去了”，即使后端结果还没回来。

后端返回的运行中事件、完成事件、错误事件，不是通过按钮链路回来的，而是通过 WebSocket 回流到前端。

这些事件会先经过：

• GatewayBrowserClient.handleMessage(...)

再通过回调交给：

• app-gateway.ts

当一个 run 到达终态后，app-gateway.ts 会：

• 清理该 run 的 pending queue items

• 调用 flushChatQueue(…)

这个函数在 app-chat.ts 中，会把队列里的下一条拿出来继续发送。这样队列机制才能闭环。

这一段也可以单独看成“回流图”：

这是这个前端特别容易绕的一个点。在很多地方：

• this 指向 OpenClawApp 根组件实例

• host 是把这个根组件实例作为参数传给 app-* 模块时的命名

• state 是渲染层或 controller 层里对这个状态对象的命名

所以从工程上讲，它们常常是“同一个根对象”的不同叫法。这意味着当前前端没有单独再做一个 Redux 风格的 store。它的“共享状态容器”就是根组件实例本身。

WebSocket 客户端封装在：

• ui/src/ui/gateway.ts

核心类是：

• GatewayBrowserClient

它内部维护：

• ws

• pending 请求映射

• connect 握手状态

• seq 状态

• 重连状态

它对外最关键的方法是：

• start()

• stop()

• request<T>(method, params)

其中：

• request(…) 会发送 type: “req” 帧

• handleMessage(…) 会解析 event 和 res 帧

这不是直接 import 关联，而是通过“构造时注入回调”关联的。流程是：

• app-gateway.ts 创建客户端：

  new GatewayBrowserClient({ onHello, onEvent, onClose, onGap, … })

• gateway.ts 构造函数把这些回调保存到 this.opts

• handleMessage() 收到消息后，根据帧类型执行：

• this.opts.onEvent?.(evt)

• this.opts.onHello?.(hello)

• this.opts.onClose?.(…)

• this.opts.onGap?.(…)

所以关系不是：

• gateway.ts 知道 app-gateway.ts

而是：

• app-gateway.ts 在创建 client 时把回调注入进去

• gateway.ts 在合适的时机调用这些回调

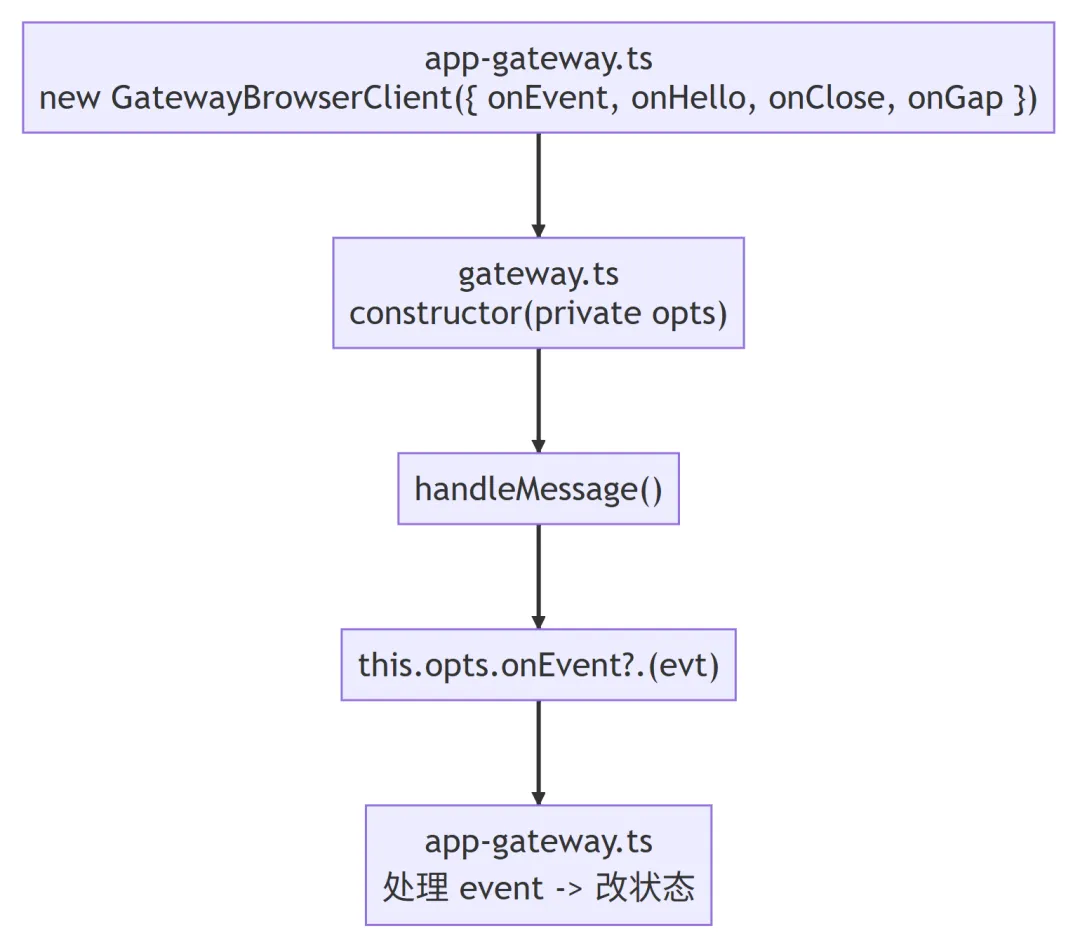

这是一种典型的“底层传输层回调上浮到应用层”的设计。如果只看这部分关系，可以把它简化成：

这里的“全局状态”并不是单独的 store，而是根组件实例。在 app.ts 里，this.connect() 会调用：

• connectGatewayInternal(this)

也就是说，整个 OpenClawApp 实例被作为 host 传给了 app-gateway.ts。然后 app-gateway.ts 里会：

• new GatewayBrowserClient(…)

• 把它挂回 host.client

• 用这个实例继续维护连接和事件

所以 controller 后面才能直接使用：

• state.client.request(…)

因为这个 client 已经被绑定到根 app 状态对象上了。

从工程角度，这样拆有几个好处。

1. view 层变轻

如果 view 直接做聊天发送逻辑，那 views/chat.ts 就必须自己处理：

• busy 判断

• stop 逻辑

• slash command

• queue

• 草稿恢复

• 网络失败恢复

这样页面会非常重，也很难维护。

2. 功能逻辑集中

把聊天行为放在 app-chat.ts，就能让“聊天这个功能”的逻辑集中在一个地方。这比散落在下面这些更容易维护：

• view

• app.ts

• controller

3. 传输层可替换

把 WS 封装在 gateway.ts，可以让应用层不直接依赖原生 WebSocket。虽然当前实现仍然与 OpenClaw Gateway 协议强耦合，但至少耦合点集中在少数文件中。

4. 根对象作为共享状态容器，开发速度快

虽然这种方式没有独立 store 那么严格，但对当前这类工具型控制台前端来说，开发和改动会更直接。

如果我们做自己的 UI，但仍然接 OpenClaw Server，需要做什么

这里的前提要说清楚：

• 页面是我们自己的

• 后端仍然是 OpenClaw Server

• 前端不复用 OpenClaw 现有 UI 代码

• 我们会自己写 client

在这个前提下，这一节的重点就不是“复用哪些前端文件”，而是“我们自己需要补齐哪些能力，才能和 OpenClaw Server 正常通信”。

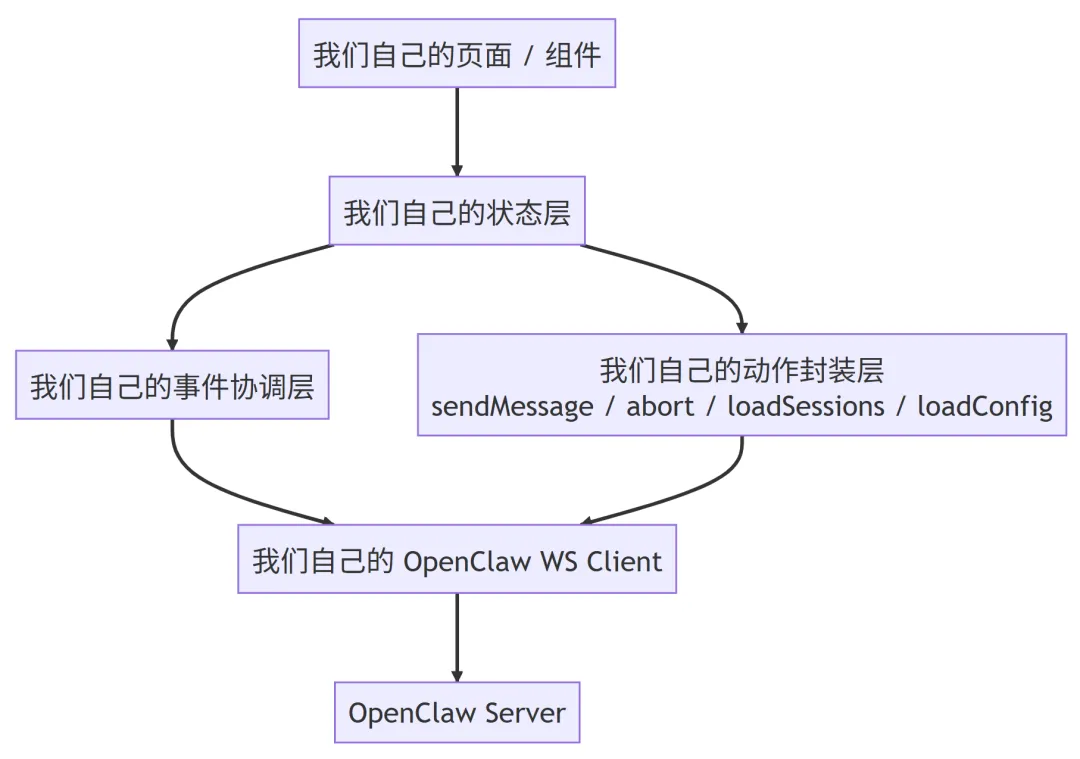

换句话说，现有前端代码在这里更多是参考实现，而不是直接复用对象。如果把“我们自己的实现”画成结构图，大概应该长这样：

1. 首先要明确：我们要对接的是 OpenClaw Gateway 协议

既然后端还是 OpenClaw Server，那么我们自己的前端无论页面长什么样，本质上还是要接它当前暴露出来的通信协议。这意味着我们自己必须实现或理解这些能力：

• WebSocket 建连

• connect 握手

• req / res / event 帧模型

• 认证信息的组织方式

• 请求与响应的对应关系

• 服务端事件的分发

• 断线重连和异常处理

也就是说，虽然我们“不复用代码”，但不能“不理解协议”。

2. 我们自己的前端，至少要自己实现哪些模块

如果不复用 OpenClaw 现有前端代码，建议把自己的前端拆成下面几块。

2.1 自己的 WS client

这是最核心的一层。当前 OpenClaw 前端的 GatewayBrowserClient 给了一个很清楚的参考：一个浏览器端的 WS client 至少要支持：

• start()

• stop()

• request(method, params)

• 收到服务端 event 后触发回调

• 收到 response 后 resolve/reject 对应 promise

• close 后做错误处理和重连

即使我们完全自己写，也建议保留类似抽象。自己写这个 client 时，至少要实现：

• 连接状态管理

• 请求 ID 生成

• pending request 映射表

• req 帧发送

• res 帧解析

• event 帧解析

• connect 握手

• close / error / reconnect 策略

2.2 自己的应用状态层

即使页面是我们自己写，也仍然需要一个“状态中枢”。不一定要像 OpenClaw 这样用一个根组件实例承载所有状态，但你至少要有一层统一状态来管理：

• 当前是否已连接

• 当前 sessionKey

• 当前消息列表

• 当前 stream 内容

• 当前 runId

• 当前错误信息

• 当前等待中的请求状态

如果没有这一层，view 很快就会和 WS 处理逻辑缠在一起。

2.3 自己的事件协调层

当前 OpenClaw 的 app-gateway.ts 本质上是一个“连接和事件协调层”。我们自己写 UI 时，也最好单独做这一层，而不要让 view 直接吃 WS event。

这一层建议负责：

• 初始化 client

• 注册 onHello / onEvent / onClose / onGap 之类的回调

• 把 event 转换成页面状态变化

• 做 run 生命周期处理

• 做重连恢复

简单说：

• client 负责“收到消息”

• 事件协调层负责“这条消息对页面意味着什么”

2.4 自己的 action / controller 层

如果你的页面上有“发送消息”“停止生成”“加载配置”“加载 agent 列表”这些动作，建议仍然保留一个类似 controller 的层。原因是：

• view 不应该知道具体方法名

• view 不应该自己拼请求参数

• view 不应该直接知道 WS 帧结构

这一层建议做的事：

• 对 OpenClaw Server 方法做封装

• 例如封装 chat.send、chat.abort、sessions.reset

• 把业务参数转成 OpenClaw 要的协议参数

• 处理错误映射

3. 如果只是做一个最小可用页面，需要先打通哪些能力

如果目标是“先做一个最小可用 UI”，建议不要一开始就做完整控制台，而是先打通一个最小闭环。

这个最小闭环通常是聊天链路：

• WS 建连成功

• 完成 OpenClaw 的 connect 握手

• 可以发 chat.send

• 可以接收聊天事件

• 可以在终态时收尾

• 可以发 chat.abort

因为一旦这条链路通了，说明下面几层都基本通了：

• 连接

• 协议

• 请求

• 响应

• 事件

• 页面状态回流

4. 我们自己写 client 时，需要重点参考现有前端的哪些设计

虽然不复用代码，但下面这些设计思想非常值得保留。

4.1 请求-响应映射

当前前端通过请求 ID 和 pending map 来把 res 帧回填到对应 promise。自己写 client 时，这个机制几乎一定要有。否则你无法优雅地写：

• await request(“chat.send”, …)

4.2 event 和 response 分流

当前协议是明显双轨的：

• res 负责某个 request 的结果

• event 负责服务端主动推送

自己写的时候，不要把这两类消息混在一起处理。

4.3 运行状态与页面状态解耦

当前实现里，真正决定“队列是否继续”“run 是否结束”的，不是 view，而是 app 层和事件协调层。这个思路建议保留。否则页面会很快出现：

• 一个按钮管太多事情

• 一个组件维护太多隐式状态

4.4 transport 和 UI 分离

即使你是自己写页面，也不要让 UI 组件直接 new WebSocket。更好的做法仍然是：

• transport 层单独封装

• 状态层单独封装

• 页面只通过回调和状态工作

5. 针对 OpenClaw Server，自研前端需要完成的实际工作清单

下面这份清单更接近真正要做的事。

5.1 协议理解

需要先确认并验证：

• 建连 URL

• 握手流程

• connect challenge 是否存在

• 请求帧格式

• 响应帧格式

• 事件帧格式

• 认证参数需要哪些字段

5.2 client 实现

需要自己完成：

• WS 封装

• 请求 ID 管理

• pending promise 管理

• 消息解析

• 重连策略

• 错误处理策略

5.3 页面状态模型设计

需要定义自己的状态结构，例如：

• connectionState

• currentSessionKey

• messages

• streamText

• activeRunId

• lastError

• queuedMessages

5.4 事件到状态的映射

需要自己规定：

• 收到 hello 后怎么更新状态

• 收到 chat 相关 event 后怎么更新消息列表

• 收到 final/error/aborted 后怎么清理 run 状态

• 断线时页面显示什么

• 重连后是否恢复某些状态

5.5 动作封装

至少要实现你页面需要的动作封装，例如：

• sendMessage()

• abortMessage()

• loadSessions()

• resetSession()

这些方法内部再去调 OpenClaw Server 对应的方法。

5.6 页面实现

最后才是页面本身：

• 聊天输入框

• 消息列表

• 发送按钮

• 停止按钮

• 连接状态 UI

• 错误提示 UI

也就是说，UI 最后做，但不是最先做。

6. 推荐实施顺序

在“自己写 client、自己写 UI、后端仍然是 OpenClaw Server”的前提下，建议按这个顺序推进：

• 先读懂并验证 OpenClaw Server 的 WS 协议

• 先写最小 client，能连、能发 request、能收 response/event

• 再写最小状态层

• 再打通 chat.send / chat.abort / chat event 的闭环

• 再补会话、配置、agents 等功能

• 最后再做完整页面整理和 UI 体验优化

原因很简单：

• 协议没打通，页面做得再好也只是壳

• 状态没设计好，事件一多 UI 就会乱

• chat 链路打通后，再扩展别的功能会稳很多

用路线图表示会更直观：

如果要接自己的后端，这几个地方耦合最深，要重点注意。

1. Gateway 协议帧格式

GatewayBrowserClient 假定了固定的协议结构：

• type: “req”

• type: “res”

• type: “event”

如果你的服务不是这个格式，gateway.ts 一定要改。

2. connect 握手逻辑

当前客户端不是普通一连就发消息，它有 challenge、device identity、token、role、scopes 等流程。这部分如果你的后端没有，就需要简化。

3. 聊天 run 生命周期

聊天队列依赖：

• chatRunId

• run 终态事件

• 最终事件后 flush 队列

如果你的后端没有这一套，不能直接照搬当前 chat queue 逻辑。

4. controller 的方法名约定

目前 controller 强依赖方法名，例如：

• chat.send

• chat.abort

• sessions.reset

如果你的后端方法名和参数结构不同，controller 必须改。

当前 OpenClaw 前端的核心流转逻辑为：

• view 负责交互触发

• app.ts 暴露方法

• app-* 负责功能逻辑

• controllers/* 负责后端调用

• gateway.ts 负责 WS 封装

• app-gateway.ts 负责把 WS 事件回流到 UI 状态

在DingOS的自研产品体系中，如果我们的目标是“自己做 UI，但接 OpenClaw Server，而且前端代码自己写”，最重要的结论是：

• 现有前端代码最重要的价值是参考架构和协议实现思路

• 我们真正要自己补的是 client、状态层、事件协调层、动作封装层

• 不应该从 view 开始做，而应该先从协议和 client 开始打通

• chat 是最适合做第一阶段验证的最小闭环

从实施角度看，最小可行路径通常是：

• 先写自己的 WS client

• 先接通 OpenClaw Server 协议

• 再写自己的状态层和事件协调层

• 再做聊天最小页面

• 最后再扩展更多管理能力

如果你已经理解下面这些文件，基本就理解了这个前端的主干：

• ui/src/ui/app.ts

• ui/src/ui/app-render.ts

• ui/src/ui/app-chat.ts

• ui/src/ui/app-gateway.ts

• ui/src/ui/controllers/chat.ts

• ui/src/ui/gateway.ts

后面无论是：

• 复用当前 UI 改成自己的 WS

• 还是自己重做一个页面参考这套结构

这几个文件都是最值得先读懂的部分。

综上，OpenClaw 前端架构的核心价值在于分层解耦的设计思路，这也是鼎道智联 DingVerse 服务自研 UI 对接 OpenClaw Server 的关键参考。针对仍在优化、暂未上线的 DingVerse 产品，自研 UI 无需拘泥于复用现有代码，优先打通 WS 协议与 chat 链路的最小闭环，再逐步扩展功能更高效。

若你在对接过程中遇到协议理解、client 开发、状态层设计等问题，或是有适配 DingVerse 场景的优化思路想要交流，欢迎在评论区留言，我们一起探讨解决方案，助力产品迭代优化与上线。
