AI 赋能模具设计:从经验驱动到智能创造

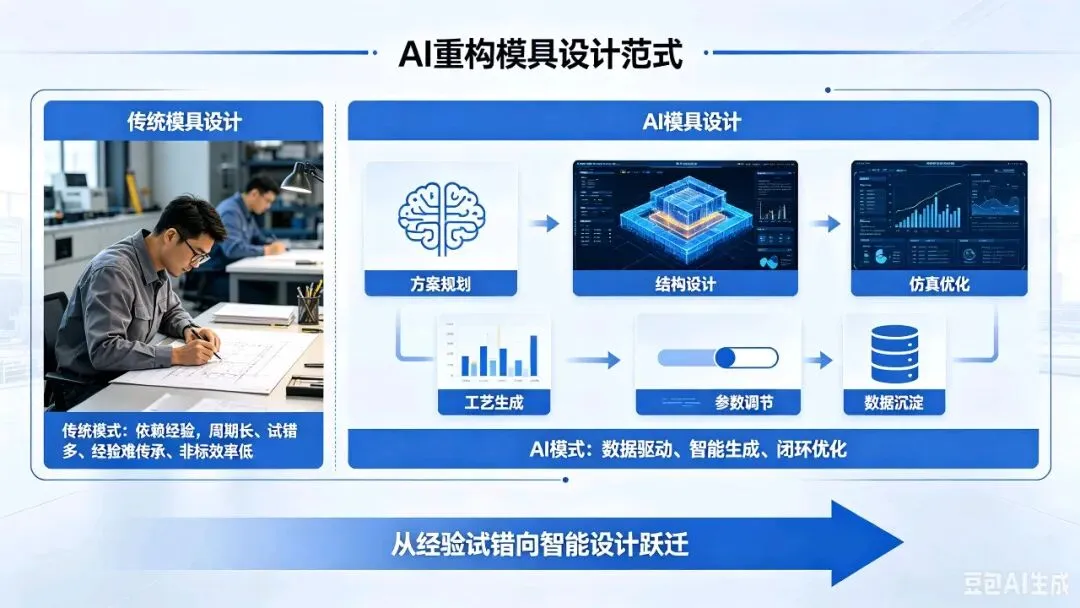

模具是工业制造的“母机”，其设计水平直接决定产品质量、生产效率与制造成本。传统模具设计依赖工程师经验，存在周期长、试错多、经验难传承、非标设计效率低等痛点。随着人工智能技术的突破，AI正重构模具设计范式，贯穿方案规划、结构设计、仿真优化、工艺生成、数据沉淀全流程，推动模具设计从“经验试错”向“数据驱动、智能生成、闭环优化”跃迁。

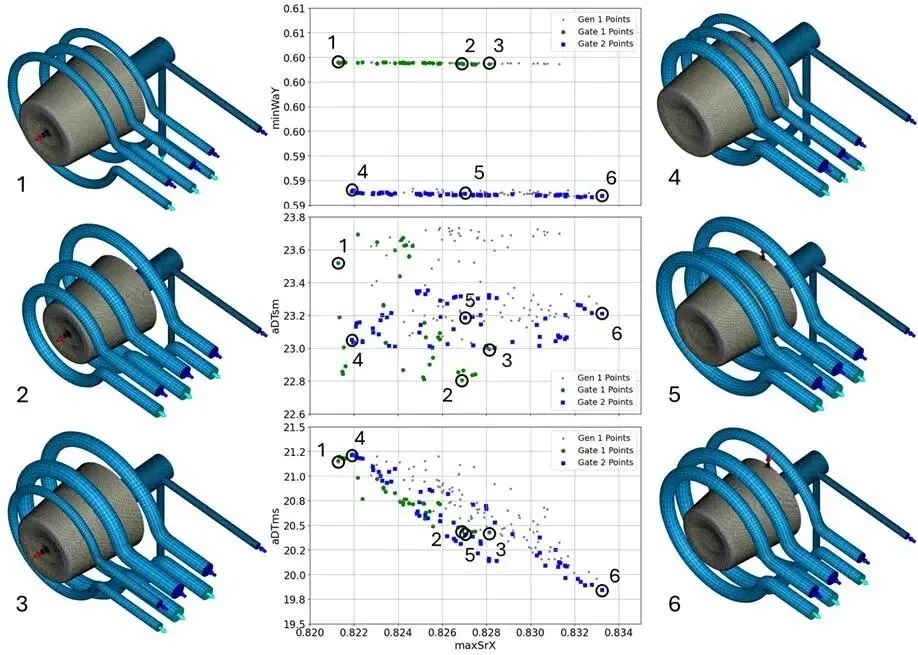

一、行业痛点：传统模具设计的瓶颈1. 周期冗长：一套中等复杂度模具设计需7-15天，含大量重复建模、标准件装配、图纸绘制，人工操作超40万次。2. 试模失败率高：依赖经验预判缺陷，缩水、困气、翘曲、熔接痕等问题频发，平均试模3-5次，成本高、交期延误。3. 经验传承难：核心设计经验集中在资深工程师，新人培养周期6-12个月，人才断层制约行业发展。4. 优化空间有限：人工设计难兼顾轻量化、高强度、易加工、低成本等多目标，结构冗余、材料浪费严重。二、AI与模具设计的核心融合场景（一）智能特征识别与自动化建模AI基于深度学习（CNN）自动识别产品3D模型的孔、槽、圆角、倒扣、加强筋等工艺特征，提取尺寸、公差、材料属性，一键生成模具整体结构（型腔、型芯、模板、导柱导套、顶出机构、抽芯机构） 。– 应用案例：兴模科技“一键画模”，基于大模型自动完成凸凹模、镶块设计、干涉检查、模板打孔，设计周期从7天缩至30分钟，错误率降至0。– 价值：减少80%重复建模工作，新人准确率从60%提升至90%，缓解人才短缺。（二）生成式设计：多目标最优结构创造生成式AI（GAN+强化学习）输入设计约束（强度、寿命、材料、成本、加工工艺），自动生成拓扑优化、轻量化、高性能的模具结构方案，提供数十种可选设计，兼顾“强、轻、省、易加工”。– 技术逻辑：算法迭代优化材料分布，去除冗余应力，强化受力部位，实现材料消耗减少20%-50%，成本降低15%-30%。– 案例：Autodesk Fusion 360拓扑优化，汽车保险杠模具重量减轻35%，强度提升20%。（三）AI驱动仿真加速与缺陷预判传统CAE仿真（模流、结构、冷却、疲劳）需2-5天，AI将仿真速度提升10-100倍，实现“实时仿真、虚拟试模、缺陷预警”。1. AI模流分析：深度学习学习海量历史仿真与试模数据，输入产品与材料参数，10分钟内预测熔体填充、保压、冷却、翘曲全过程，精准预判缩水、困气、熔接痕、变形，自动优化浇口位置、流道尺寸、冷却水路。- 效果：一次试模成功率提升30%-50%，试模次数从5次降至1-2次，节省成本超百万。2. 冷却系统智能设计：AI生成随形冷却水路，贴合产品曲面，温度均匀性提升40%，冷却时间缩短30%-50%，注塑周期从90秒降至54秒。

（四）工艺参数智能优化AI（神经网络+遗传算法）建立产品质量-工艺参数映射模型，自动优化注塑/冲压参数（温度、压力、速度、保压时间、冷却时间），平衡质量、效率、能耗。– 案例：汽车座椅骨架模具，AI优化后设计周期缩短50%（7天→3.5天），缺陷率降低40%。– 价值：参数优化时间从3天缩至2小时，良品率提升5%-10%。（五）设计经验数字化沉淀与复用AI将企业数十年成功设计案例、缺陷解决方案、标准规范转化为知识库与算法模型，形成“企业数字资产”。– 智能推荐：输入产品类型、材料、精度，AI自动推荐最优设计方案、标准件型号、工艺参数，降低对资深工程师依赖。– 知识传承：新人可快速学习企业最佳实践，上手周期缩短50%，解决“老师傅离职经验流失”问题。（六）数字孪生闭环：设计-制造-运维全链路智能融合数字孪生与AI，构建模具虚拟数字模型，实时映射物理模具状态，实现设计验证、加工仿真、试模预测、磨损监测、寿命预测、维护预警的闭环优化。– 价值：加工精度提升35%以上，模具寿命延长20%-30%，预测性维护减少停机时间40%。三、融合实施路径：从易到难，逐步落地1. 基础层：数据治理与标准化- 整理历史设计图纸、3D模型、仿真数据、试模报告、工艺参数，建立标准化数据库（统一格式、命名、属性）。– 制定企业设计标准（模板规格、标准件库、公差规范、材料选型），为AI提供高质量训练数据。2. 工具层：AI设计软件引入与二次开发- 引入成熟AI模具设计工具：Cimatron CAD-AI、Moldex3D AI、卡伦特创模AI、兴模AI冲模设计系统 。

– 基于UG、SolidWorks等进行AI二次开发，定制企业专属智能设计插件（特征识别、自动装配、标准件调用）。3. 应用层：分场景试点与迭代优化- 第一步（自动化建模）：先落地标准件自动装配、特征识别、图纸自动生成，快速见效，缩短周期30%+。– 第二步（AI仿真与优化）：应用AI模流/结构仿真，优化浇口、冷却、工艺参数，提升一次试模成功率。– 第三步（生成式设计与知识复用）：引入生成式设计，构建企业知识库，实现方案智能推荐与创新设计。4. 人才层：培养“AI+模具”复合型团队- 设计师学习AI工具操作、数据标注、模型训练，从“画图员”转型为“AI训练师+方案设计师”。– 引入AI算法人才，与模具工程师协同，优化模型、解决行业痛点。四、价值与挑战（一）核心价值– 效率革命：设计周期缩短25%-50%，建模时间减少80%。– 品质跃升：一次试模成功率提升30%-50%，缺陷率降低40%，尺寸精度提升至±0.005mm。– 成本下降：材料消耗减少20%-50%，试模成本节省50%+，人工成本降低30%。– 经验传承：核心设计经验数字化，新人上手周期缩短50%，缓解人才断层。（二）现存挑战1. 数据壁垒：模具数据碎片化、非标化，高质量标注数据不足，影响AI模型精度。2. 算法适配：通用AI模型对模具行业深度知识理解不足，需行业专用模型与算法优化。3. 成本门槛：AI软件、硬件、数据治理投入较高，中小企业落地难度大。4. 人才缺口：既懂模具设计又懂AI技术的复合型人才稀缺。五、未来趋势：AI驱动模具设计新生态1. 大模型深度融合：工业大模型（如GPT-4工业版）理解自然语言设计需求，实现**“文生模型、图生模型”**，设计师用语言描述需求，AI自动生成完整模具3D模型与图纸。2. 全流程无人化设计：从产品输入到模具图纸、BOM表、加工代码自动生成，无需人工干预，设计进入“分钟级”时代。3. AI+3D打印一体化：AI生成随形冷却、轻量化结构，3D打印直接制造模具，周期缩短70%，实现“设计即制造”。4. 行业云平台协同：构建模具行业AI云平台，共享数据、模型、算法，降低中小企业AI应用门槛，推动行业整体升级。结语AI不是替代模具设计师，而是放大设计师能力、解放重复劳动、激发创新思维的核心工具。模具行业正从“经验驱动”迈向“智能创造”，拥抱AI融合，才能在高端制造竞争中占据先机，实现效率、品质、成本的三重突破，为制造业高质量发展注入强劲动力。
