嵌入式通信的“双螺旋密码”:硬件层与软件层协议深度解码!
在智能手表监测心率、自动驾驶汽车实时决策、工业机器人协同作业的背后，隐藏着一套精密的通信协议体系。这套体系如同DNA的双螺旋结构，由硬件层协议与软件层协议交织构成，支撑着嵌入式系统在复杂环境中的可靠运行。本文将以工程师视角，结合实战代码，揭开这对“双螺旋密码”的运作机制，并揭示其如何通过协同设计实现系统性能的指数级提升。

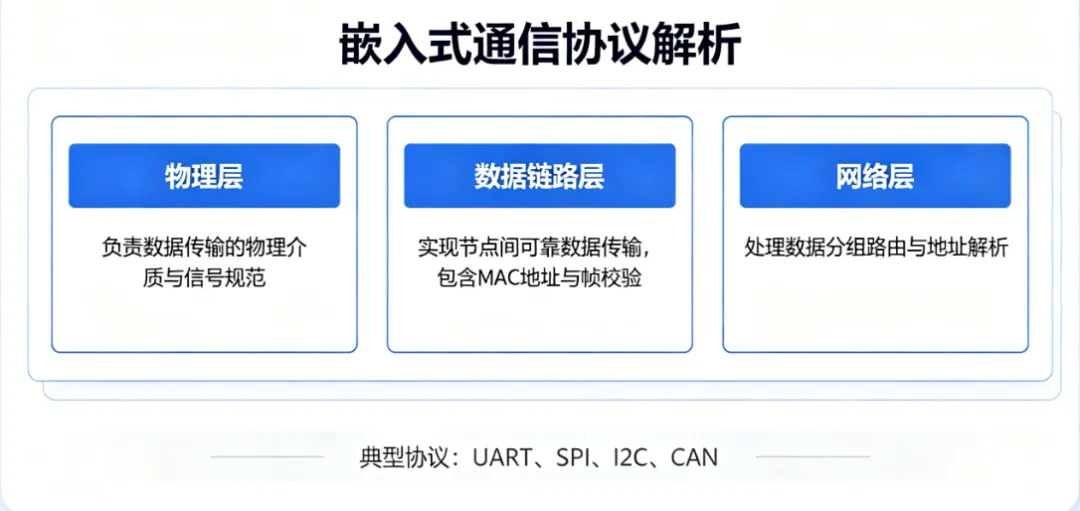

一、硬件层协议：物理世界的交通规则
1.1 电气特性：信号的“语言”与“方言”
硬件层协议的核心任务是定义信号的物理表现形式。以UART协议为例，其TTL电平标准（0V为逻辑0，3.3V/5V为逻辑1）如同普通话，在MCU间短距通信中广泛使用。但当需与PC通信时，RS-232标准（±3V至±15V）则成为必需的“方言转换器”——通过MAX232芯片实现电平转换，确保信号在长距离传输中的抗干扰能力。

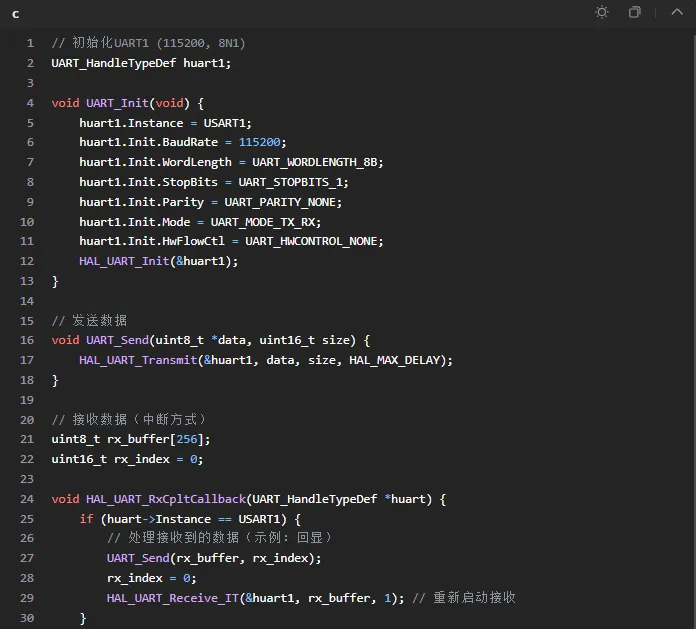

实战代码：STM32 HAL库配置UART（TTL电平）
更复杂的场景出现在工业现场：RS-485协议采用差分信号（A线电压减B线电压≥+200mV为逻辑1），通过SP3485收发器将TTL电平转换为±1.5V至±6V的差分信号。这种设计使总线在1200米距离下仍能保持100kbps速率。
1.2 拓扑结构：设备的“座位安排”
I2C总线采用手拉手拓扑，所有设备共享SDA（数据线）和SCL（时钟线），通过7位地址寻址最多127个节点。以下代码展示如何用STM32 HAL库实现I2C从设备通信：

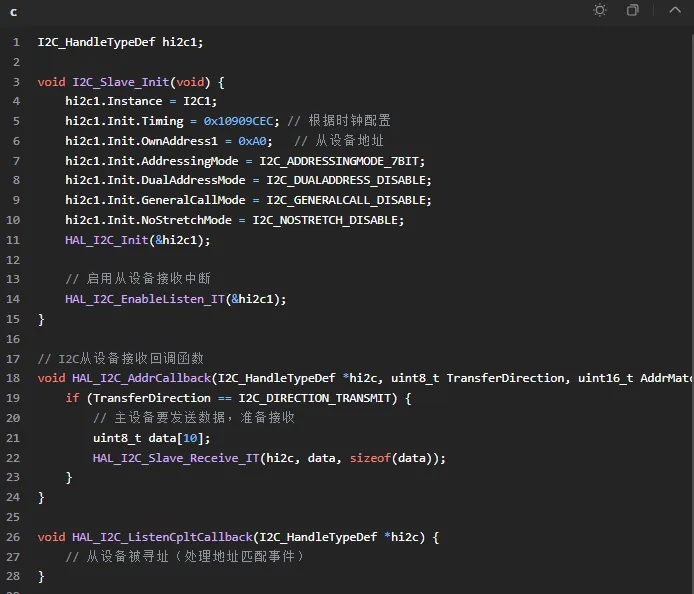

实战代码：STM32 I2C从设备模式（接收主设备数据）
1.3 时序约束：信号的“交通信号灯”

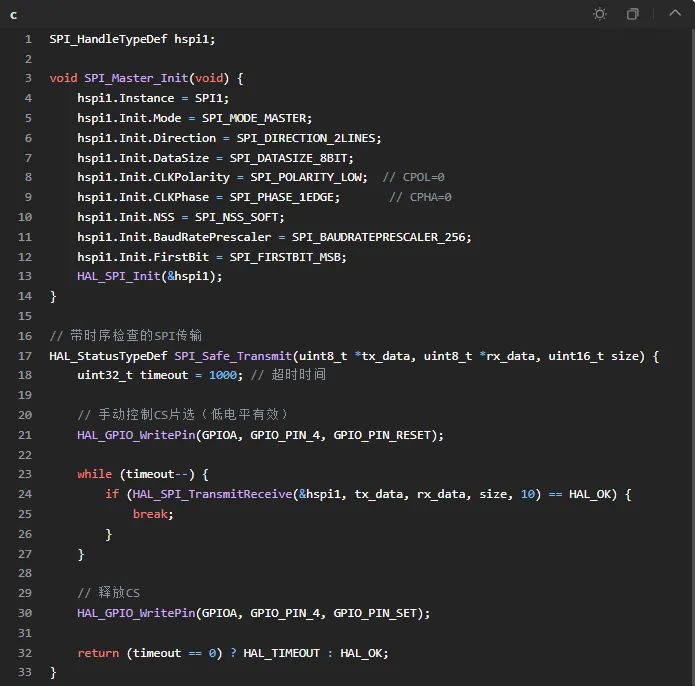

SPI协议的时序精度直接影响通信可靠性。以下代码展示如何用STM32 HAL库实现SPI主设备通信，并添加时序约束检查：
实战代码：STM32 SPI主设备模式（带时序检查）
二、软件层协议：数据意义的“翻译官”
2.1 帧结构：数据的“包装规范”
Modbus RTU协议的帧结构堪称经典。以下代码展示如何在STM32上实现Modbus RTU从设备的数据帧解析：

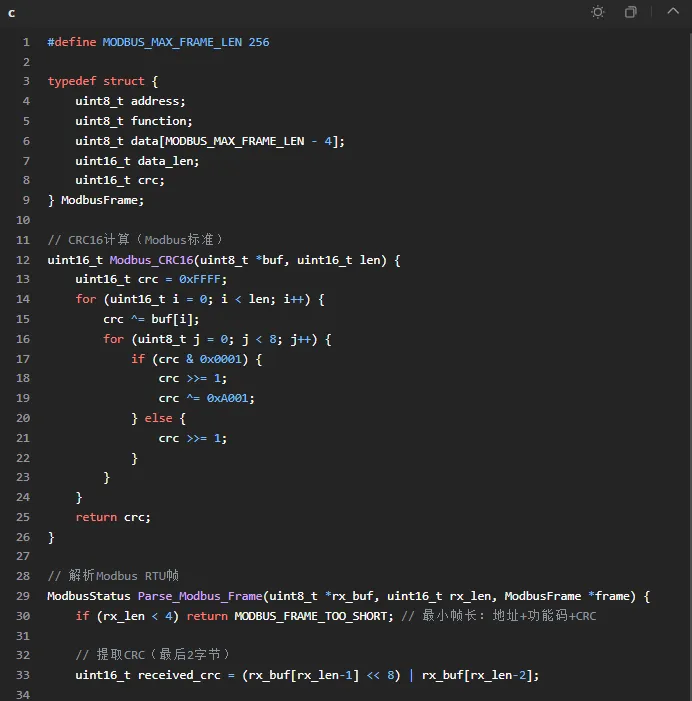

实战代码：Modbus RTU从设备帧解析（基于STM32）
2.2 状态机：通信的“流程控制”
I2C通信的状态机管理至关重要。以下代码展示如何用状态机实现I2C主设备写操作：

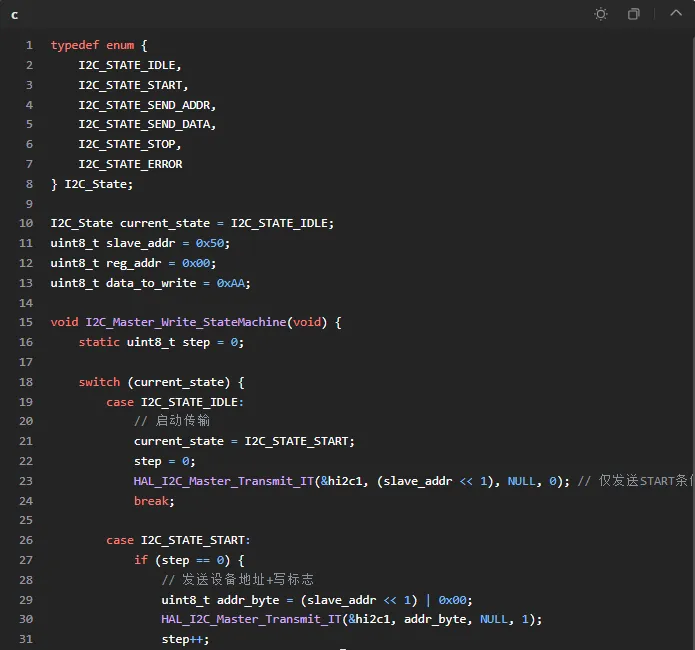

实战代码：I2C主设备写操作状态机（基于STM32 HAL）
2.3 错误处理：系统的“免疫机制”

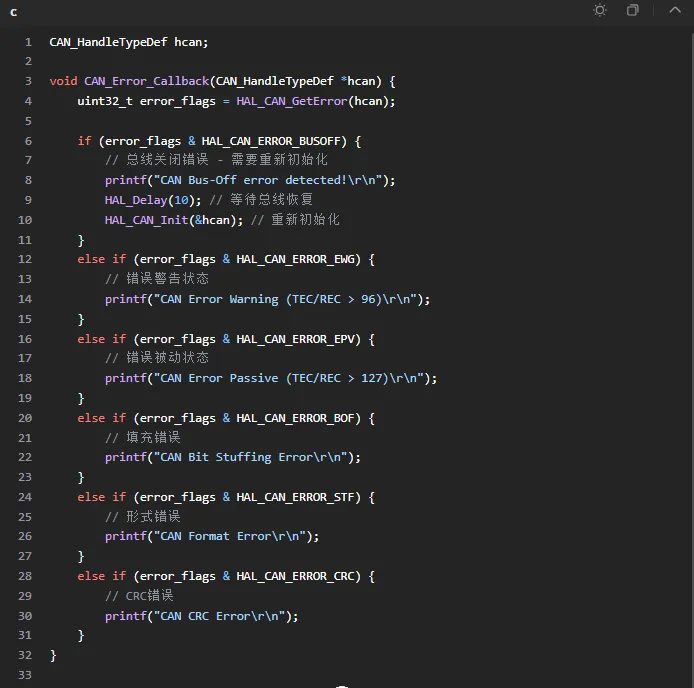

CAN总线提供五级错误处理机制。以下代码展示如何在STM32上实现CAN错误检测与恢复：
实战代码：STM32 CAN错误处理（基于HAL库）
三、双层协同：1+1>2的系统设计
3.1 硬件为基：奠定可靠性基础
在某工业PLC项目中，工程师最初采用UART通信，但现场电机启停产生的电磁干扰导致误码率高达5%。改用RS-485后，通过以下硬件优化将误码率降至0.001%：

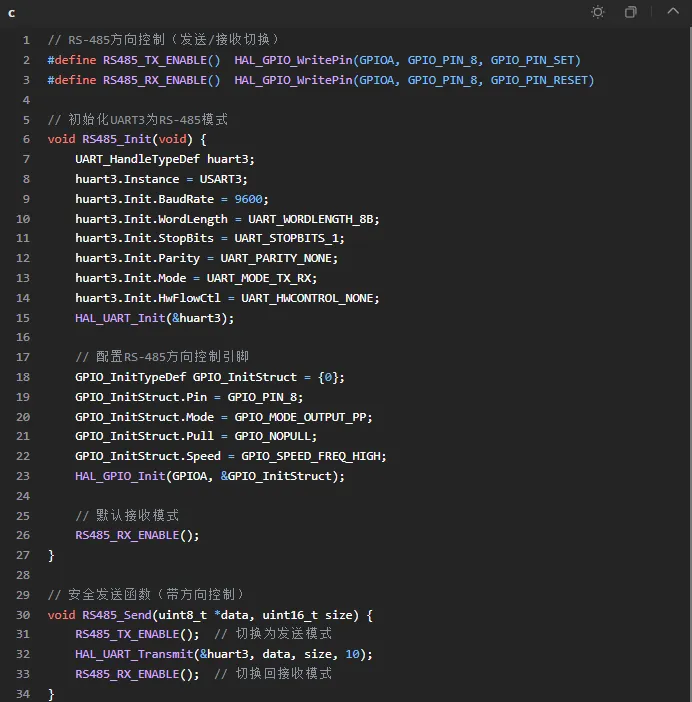

实战代码：RS-485硬件优化（基于STM32+SP3485）
3.2 软件为魂：赋予系统智能
硬件优化后，软件层需配合实现更健壮的通信。在该项目中，工程师采用以下策略：

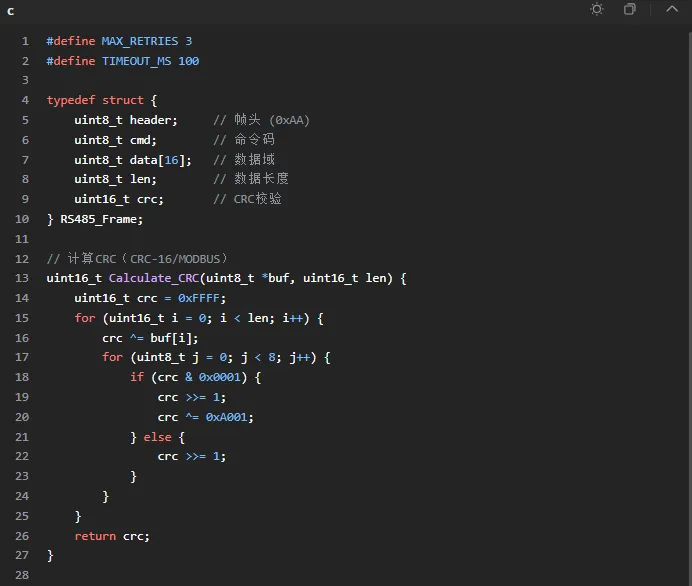

实战代码：RS-485通信协议（带超时重试和CRC校验）
3.3 典型案例：自动驾驶域控制器通信设计
在某L4级自动驾驶系统中，域控制器需同时处理：
- 高速通信：
与摄像头、雷达通过GMSL接口（基于LVDS）传输原始数据（带宽>2Gbps） - 实时通信：
与线控底盘通过CAN FD（差分信号，速率达5Mbps）传输控制指令（延迟<5ms） - 低速通信：
与HMI通过I2C传输状态信息（速率100kbps）

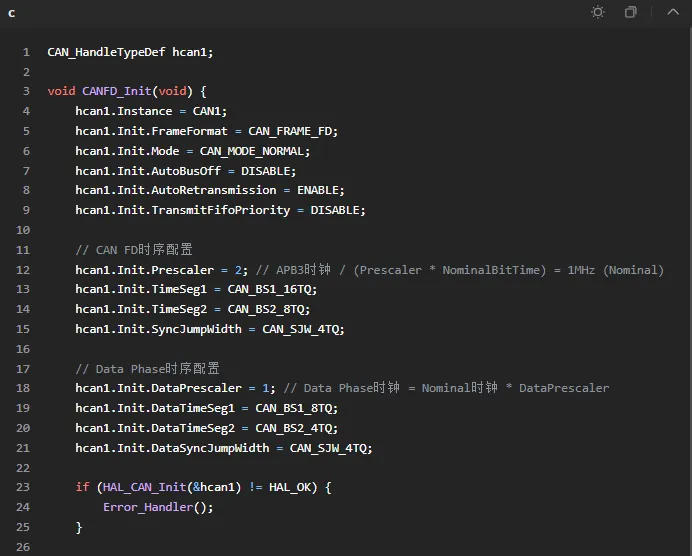

实战代码：CAN FD通信（基于STM32H7）
四、未来趋势：协议的融合与进化
随着嵌入式系统复杂度提升，协议设计呈现两大趋势：
- 硬件加速：
将CRC计算、加密解密等耗时操作移至硬件 - 协议融合：
TSN（时间敏感网络）将以太网的高带宽与CAN的实时性结合

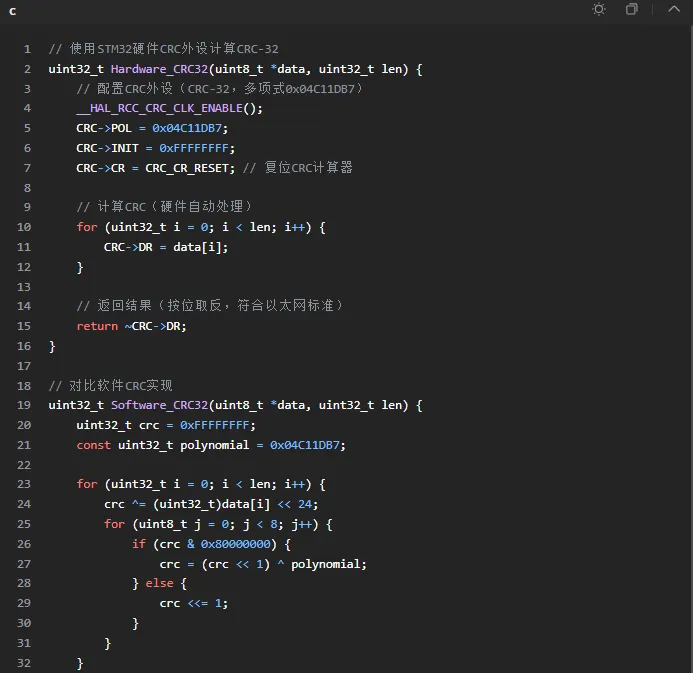

实战代码：STM32硬件CRC加速（以CRC-32为例）
结语：双螺旋的永恒舞动
从简单的UART调试接口到复杂的车载以太网，嵌入式通信协议始终遵循着“硬件定义可能，软件创造价值”的铁律。正如DNA的双螺旋结构中，碱基对通过氢键连接形成稳定结构，硬件层与软件层协议通过精密的协同设计，构建出可靠、高效、灵活的通信系统。在AIoT时代，随着5G、TSN、星闪等新技术的涌现，这对“双螺旋”将继续舞动，支撑起万物智联的宏伟蓝图。
实战建议：
-
在协议设计阶段，先用状态机图明确软件流程，再编写代码 -
对于关键通信，始终实现硬件CRC校验（比软件实现快10-100倍） -
在RS-485等半双工通信中，严格管理方向控制时序 -
对于CAN FD等实时协议，优先使用硬件过滤器减少中断负载 -
使用逻辑分析仪或示波器验证关键信号的时序和电平
