Origin和Visio是两款实用的科研绘图软件，Origin支持多种 2D、3D 图形绘制，适合数据处理与科研绘图；Visio可以绘制流程图、结构图和技术路线图且绘制的图形为矢量图，任意缩放大小后清晰度不会下降。

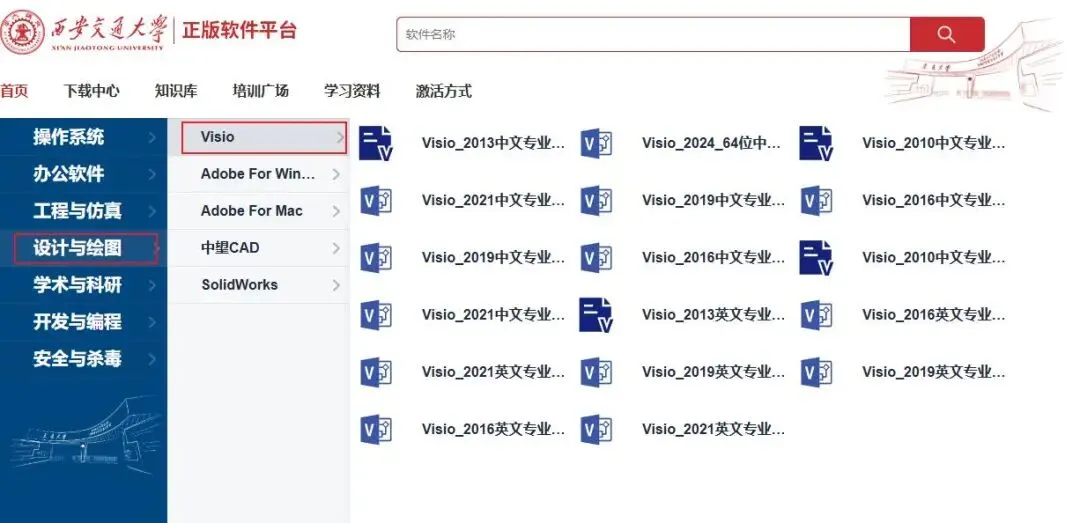

下载安装方面，Visio 可通过学校网络信息中心正版软件下载平台获取；Origin则可通过官网进行注册下载安装。

Visio：https://ms.xjtu.edu.cn/index.html

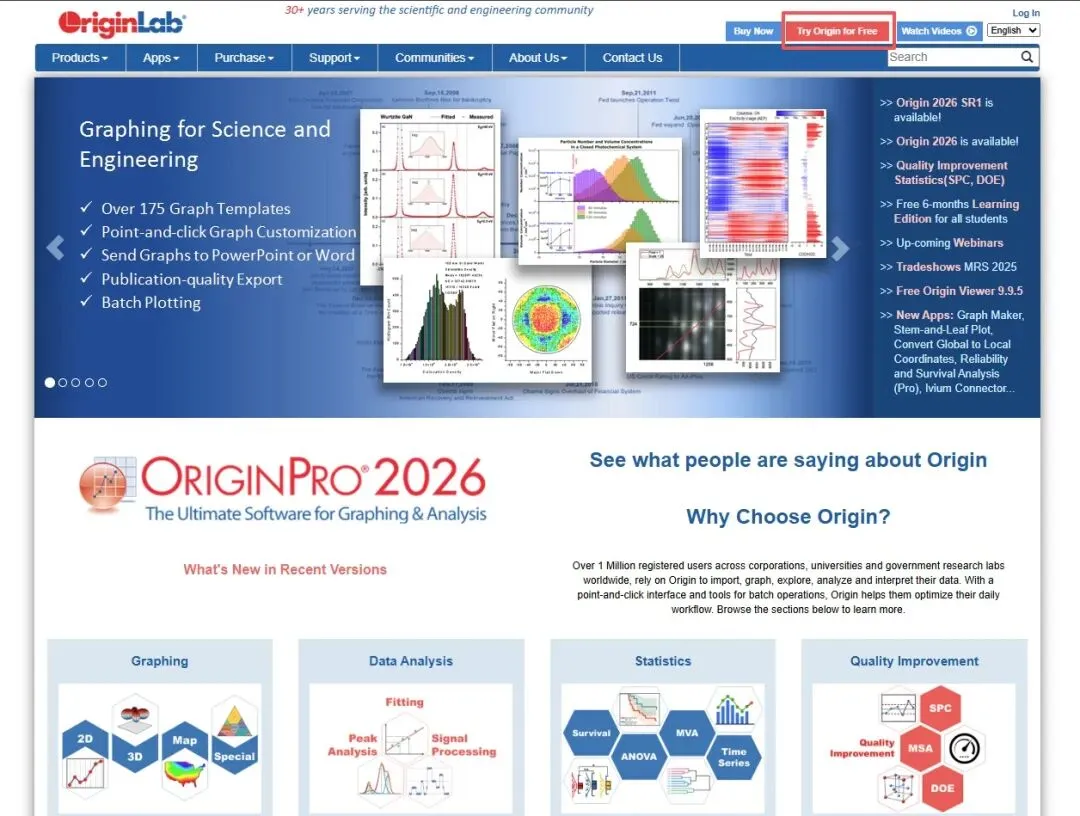

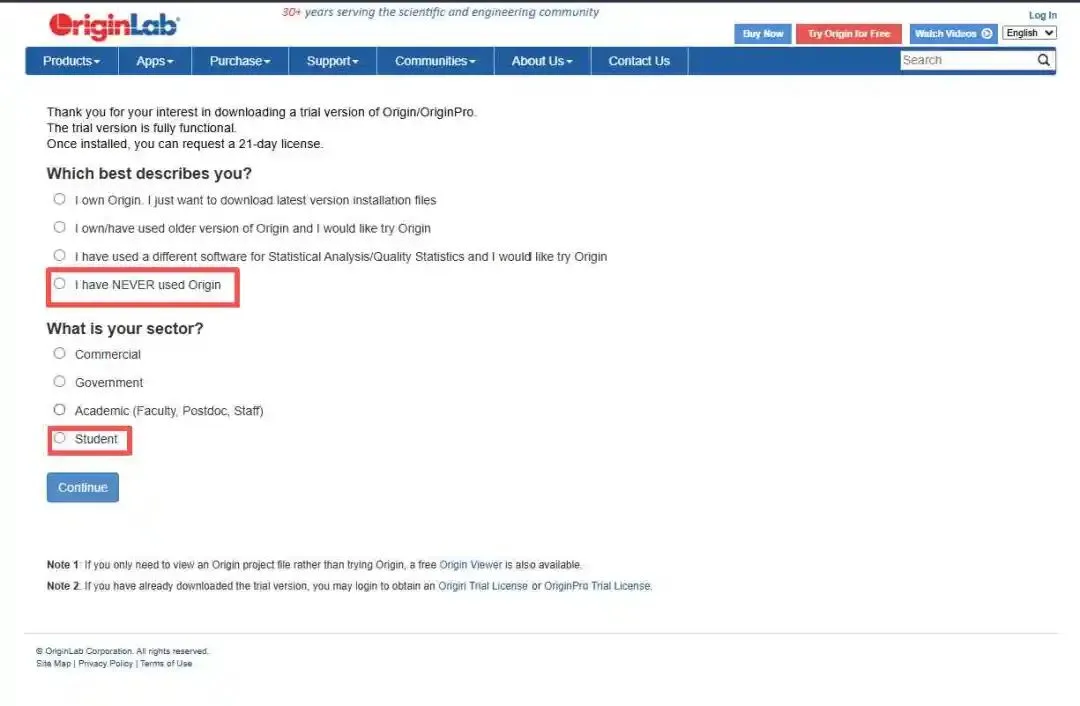

Origin：https://www.originlab.com

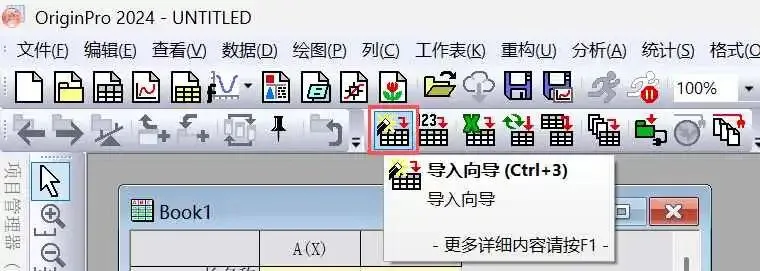

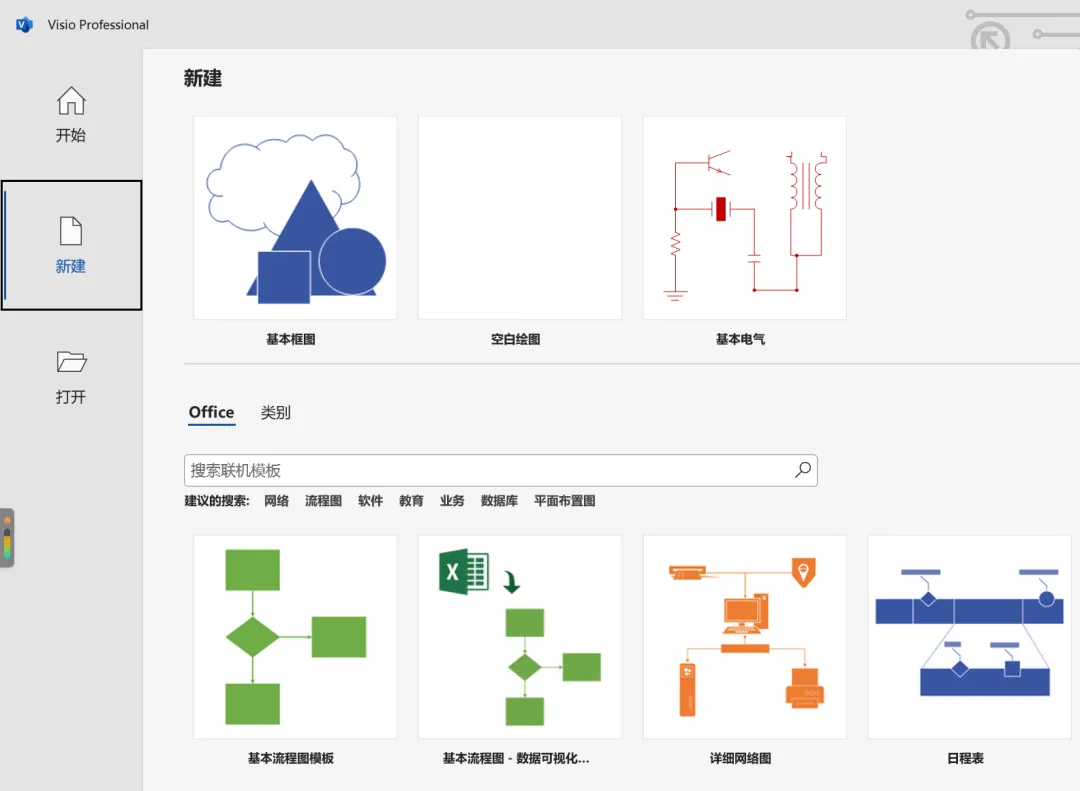

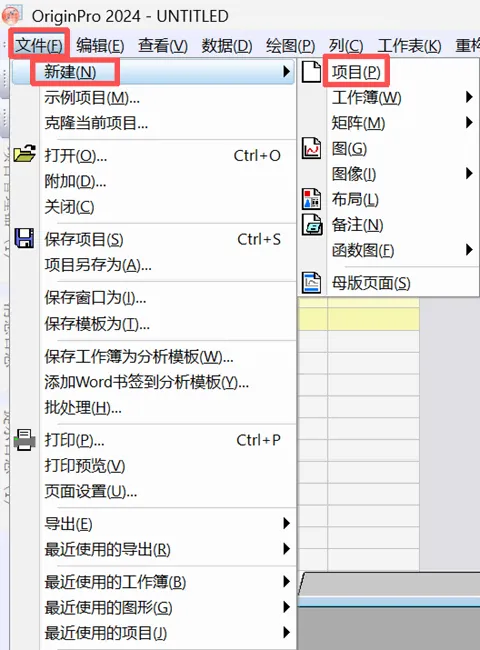

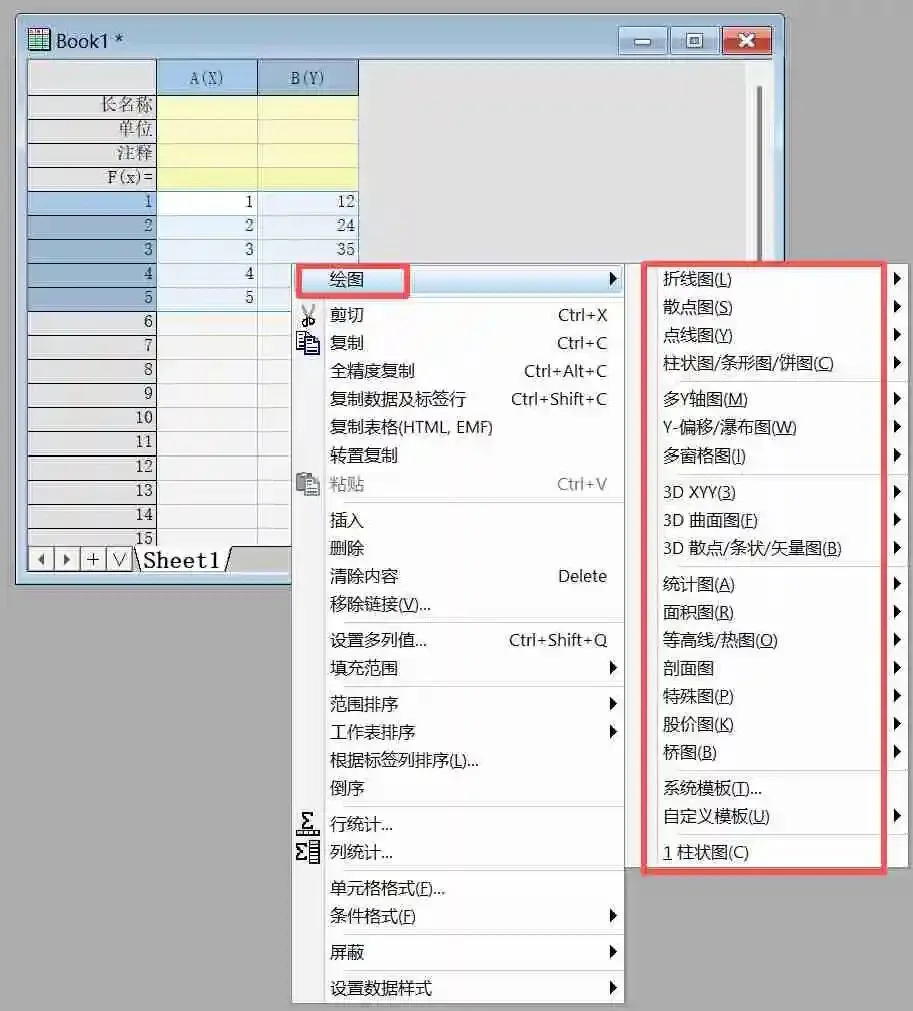

自动生成的图表通常只能满足基础展示需求。如果想把图用于论文写作、学术汇报或成果展示，还需要进一步调整格式美化图像。

双击坐标轴后，可以对图表进行统一设置。常用调整如下：

1、显示与刻度设置

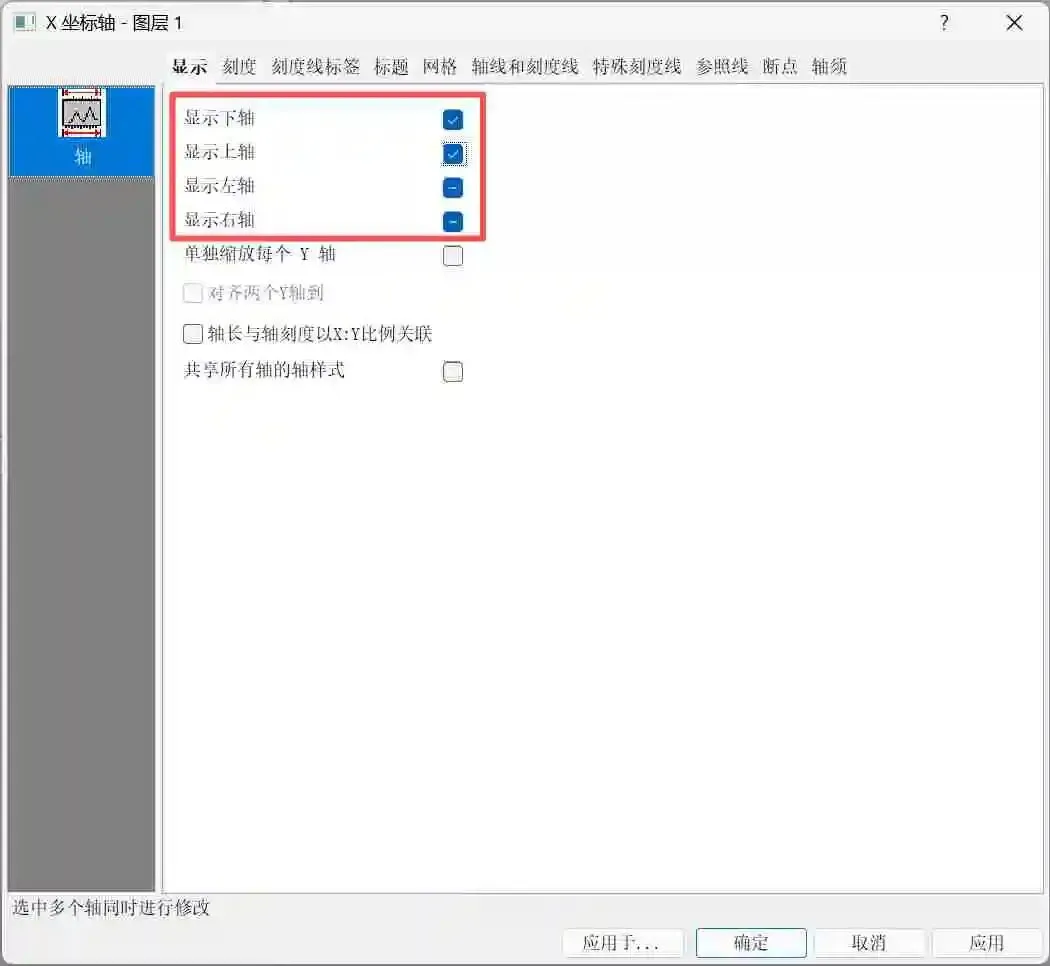

在【显示】窗口中，可以设置是否显示上、下、左、右轴。

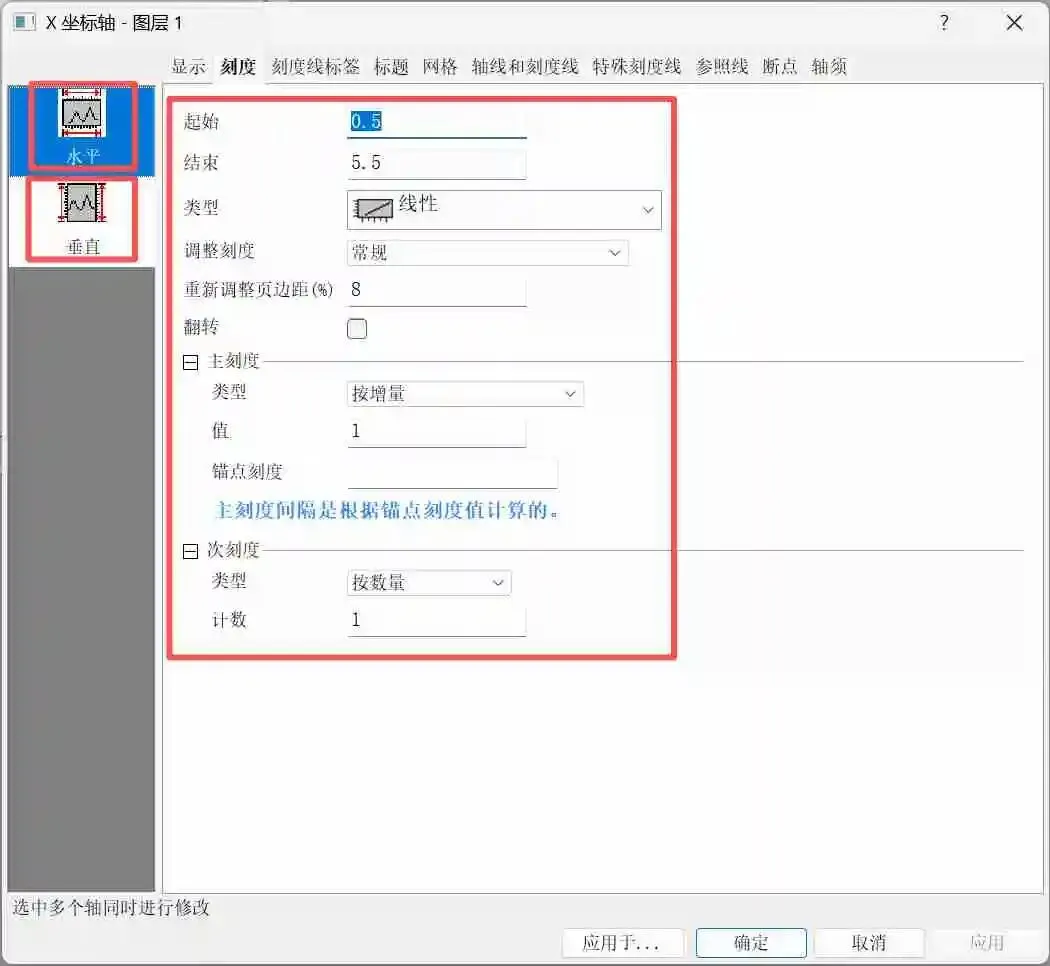

在【刻度】窗口中，可以设置各轴的起始值、结束值以及主刻度显示方式。若不希望显示次刻度，也可以直接取消。

2、标签与标题设置

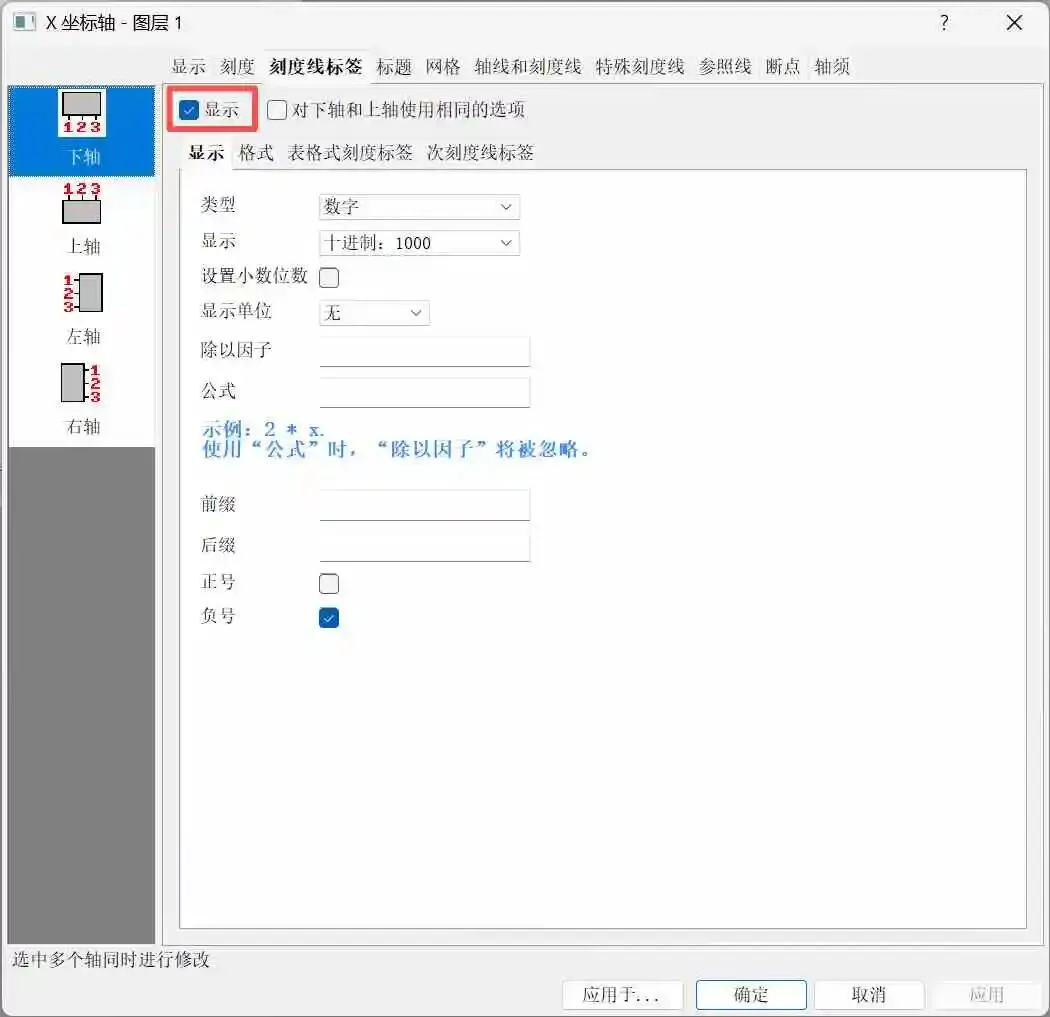

在【刻度线标签】窗口中，可以设置标签是否显示。如果显示标签，还可以进一步设置类型，如数字、文本、时间等。

在【格式】中，还可以调整标签的颜色、字体、大小和旋转角度。如果分类较多，也可以尝试【表格式刻度标签】，让信息展示更清楚。

在【标题】窗口中，可以设置坐标轴标题，并调整其颜色、字体、大小和旋转角度。

3、网格与轴线设置

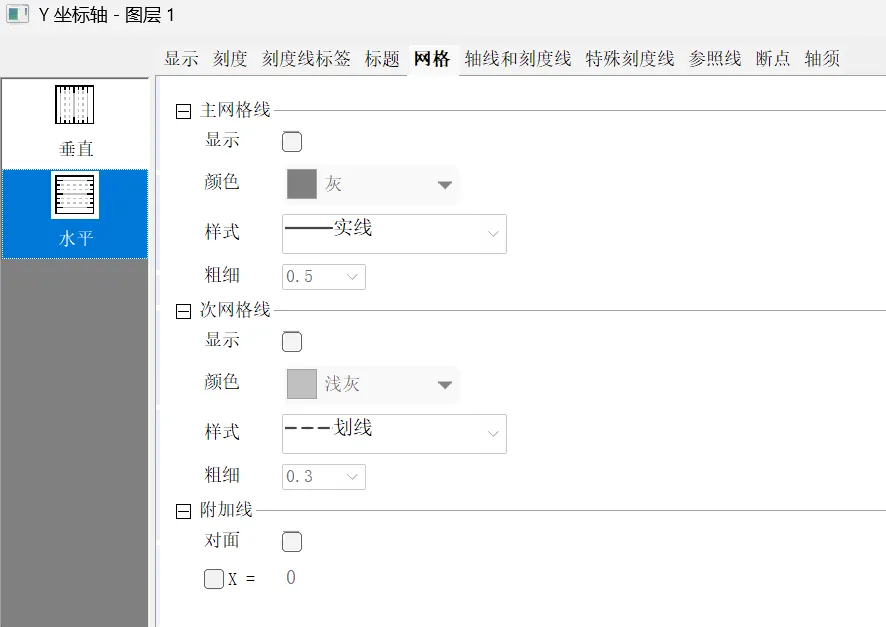

在【网格】窗口中，可以设置是否显示网格线。如果想突出某个阈值或参考值，还可以添加【附加线】。

在【轴线和刻度线】窗口中，则可以进一步设置轴线和刻度线的颜色、粗细、朝向和长度。

图表完成后，可通过两种方式导出：

1、直接复制页面或复制图为图片

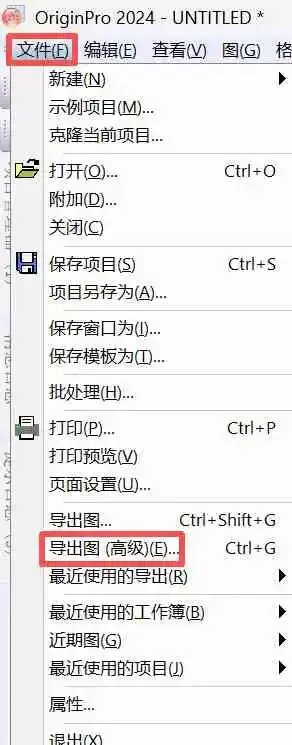

2、通过【文件】→【导出图（高级）】导出图片，再插入文档

在实际使用中，还有几个小问题值得提前注意。

（1）Origin复制到Word后图片模糊怎么办？

相比直接截图，建议优先使用【复制页面】或导出为 EMF、WMF 等格式后再插入文档，清晰度会更稳定。

（2）Origin导出图片有锯齿怎么办？

如果后续还要放大或排版，建议优先选择矢量格式，能够减少线条失真问题。

（3）Origin数据重新打开后丢失怎么办？

导入数据后，可检查是否勾选了相关清除设置，避免项目保存后源数据未被保留。

（4）Visio插入 Word 后字号不合适怎么办？

建议先按文档中的实际排版宽度设置页面大小，再开始绘制，这样后续插入会更协调。

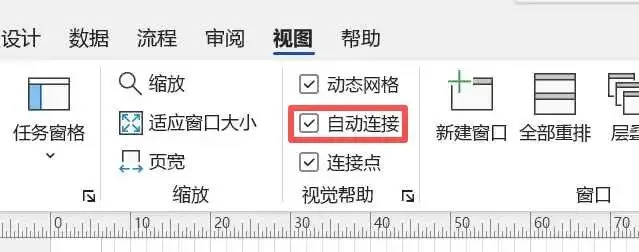

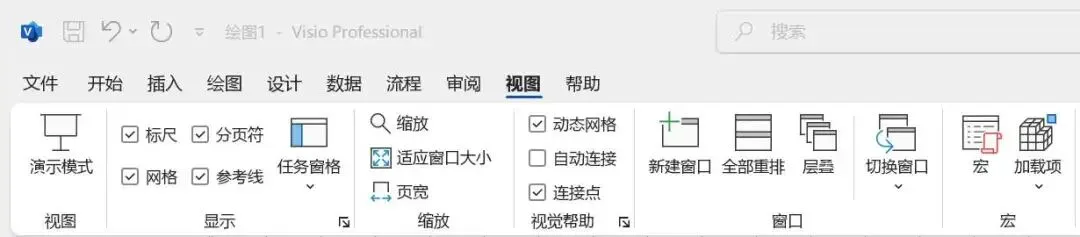

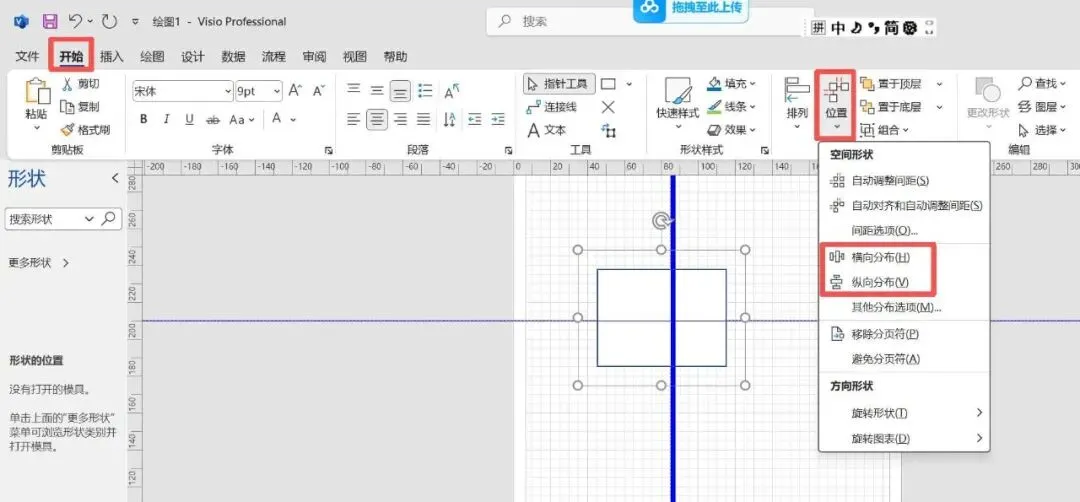

（5）Visio如何绘制水平线、竖直线或 45° 线？

点击【线条】后，按住 Shift 键拖动，即可快速绘制水平线、竖直线和 45° 线。

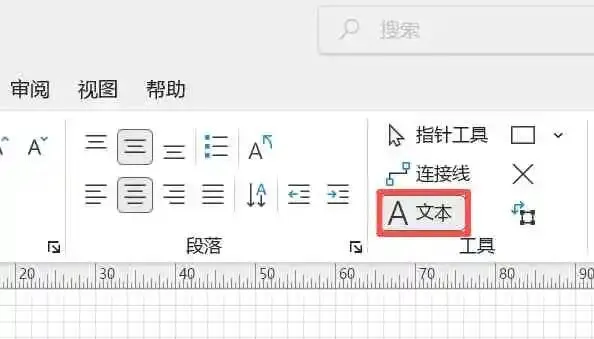

（6）Visio如何插入公式？

点击【插入】→【对象】，选择 MathType 对象，即可在图中插入公式。

（7）Visio如何绘制箭头并更改样式？

选中已绘制好的线条，右键点击【样式】→【线条】→【箭头】，即可根据需要设置箭头样式。
