为四口USB充电模块制作外壳,使用免费3D建模软件,新手也能快速制作打印适合自己使用的塑料壳体

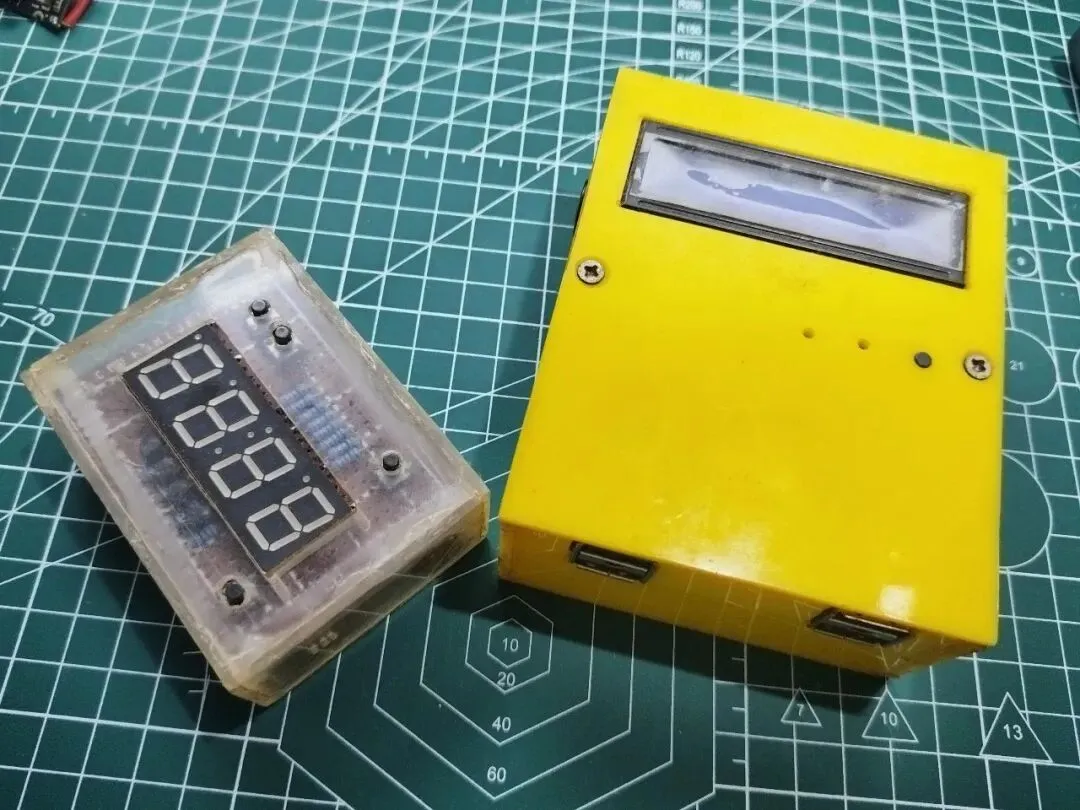

从前设计制作电路，到最后总是没办法做出满意的外壳，购买亚克力板切割打孔，样式丑到无边，兴趣被磨灭不少。

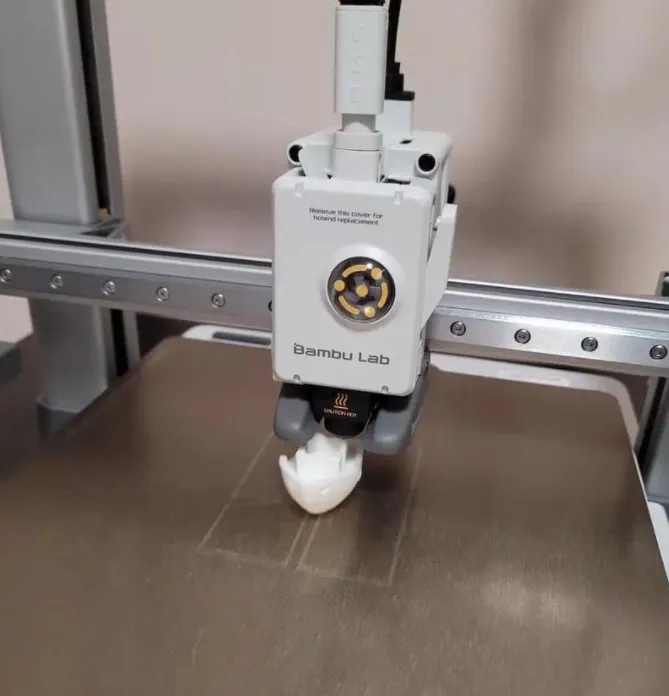

现在FDM3D打印机逐渐普及，越来越多家庭都有添置购买，皆因FDM打印机能够按照自己的喜好，打印自己喜欢或实用的模型，还有另一重要原因，打印耗材价格亲民。

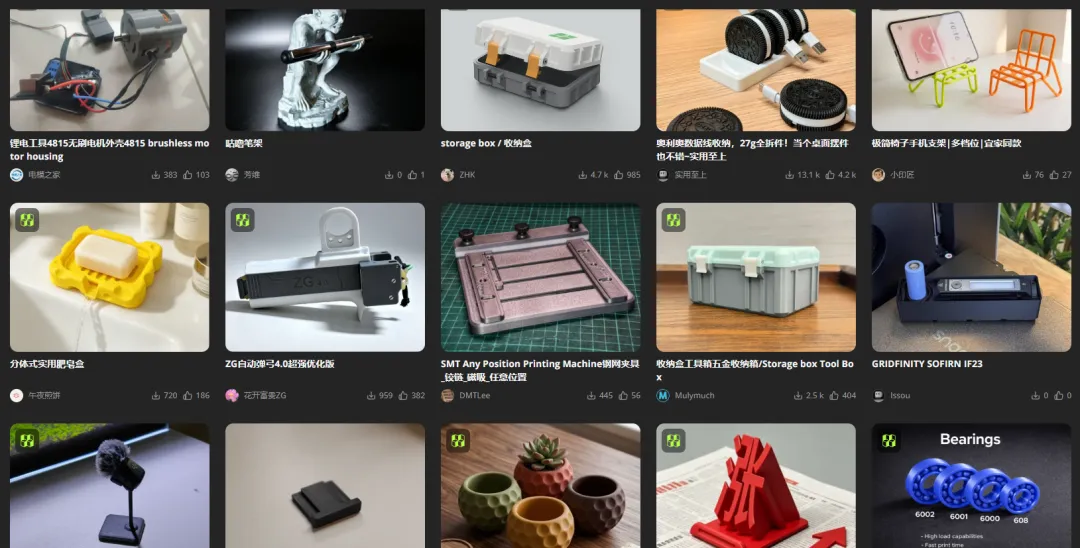

网络上很多社区有巨量免费3D打印模型下载，一般常用的或是家庭实用类模型基本都能找到，下载到打印机马上就能打印出来，非常的方便好玩。

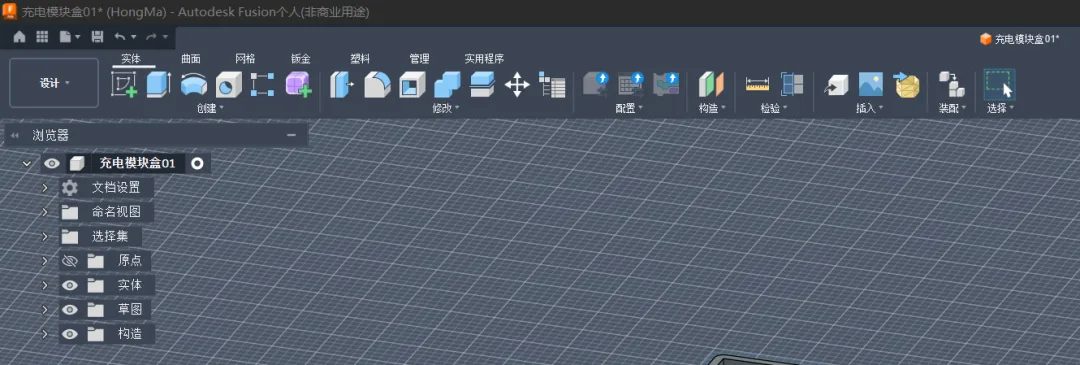

但很多时候又会想制作自己的创意模型，许多人认为3D模型建模很难，也不知道使用哪款建模软件，这里就来介绍这款个人使用免费，功能齐全入手容易的3D参数化建模软件–Fusion。
3D参数化建模软件适用于制作壳体类或是机械件，如果想要创作有机体模型（人物动物模型等），建议采用Zbrush或Blender，其中Blender是全免费软件。
Fusion软件个人使用免费，但有功能上的限制，如果只是设计普通模型3D打印，免费版本功能基本够用。
壳体模型的设计，一般流程是“草图”画出平面，“拉伸”构造出3D整体，然后“抽壳”获得壳体，再在需要画孔的平面上画出“草图”，按需求把不需要的位置“剪切”掉，然后就可以发送给3D打印机生成作品。
所以，打开软件后，记住“创建草图”、“拉伸”、“抽壳”（剪切功能包含在拉伸里面）几个功能命令，就能够很好地完成大部分设计工作，其实3D建模并不难。

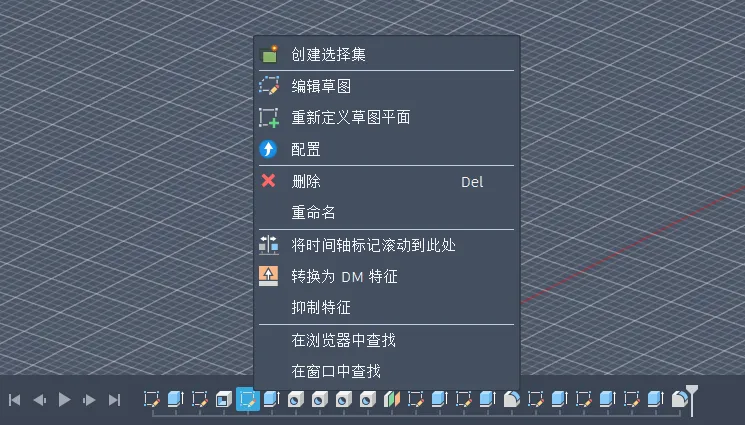

2.修改编辑已有步骤，在动作条上的步骤图标上右击即可选择编辑，包括编辑草图和特征设置；

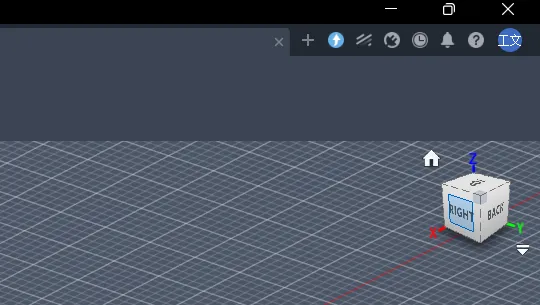

3.按着Shift键+鼠标中键，可以以模型为中心，进行任意角度旋转；

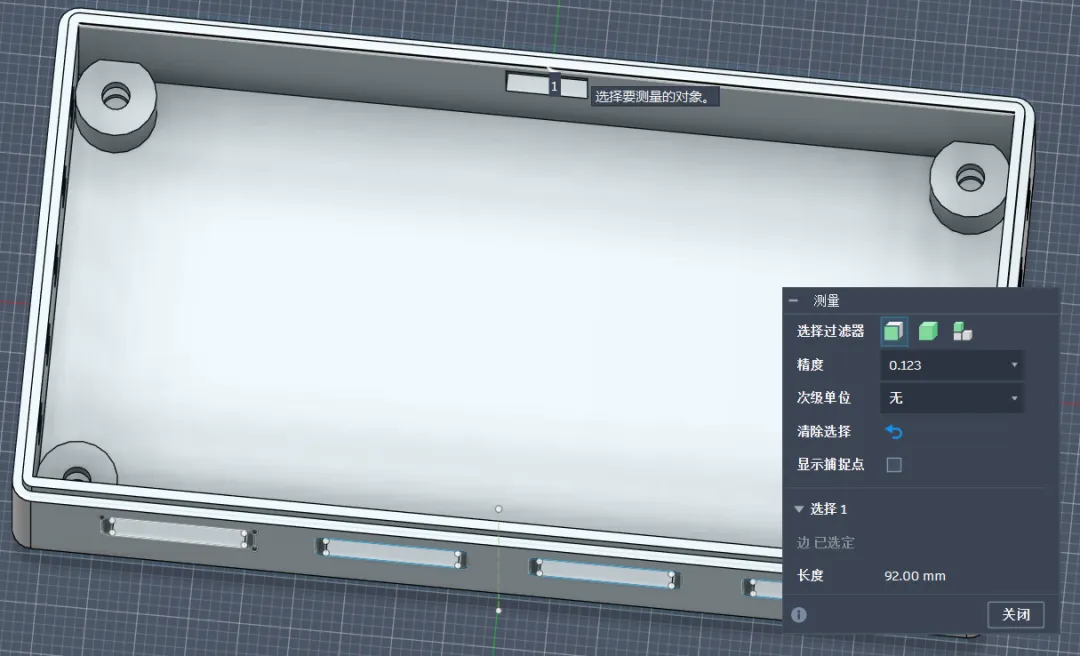

4.想知道设计好的模型精准尺寸，使用“测量”功能；

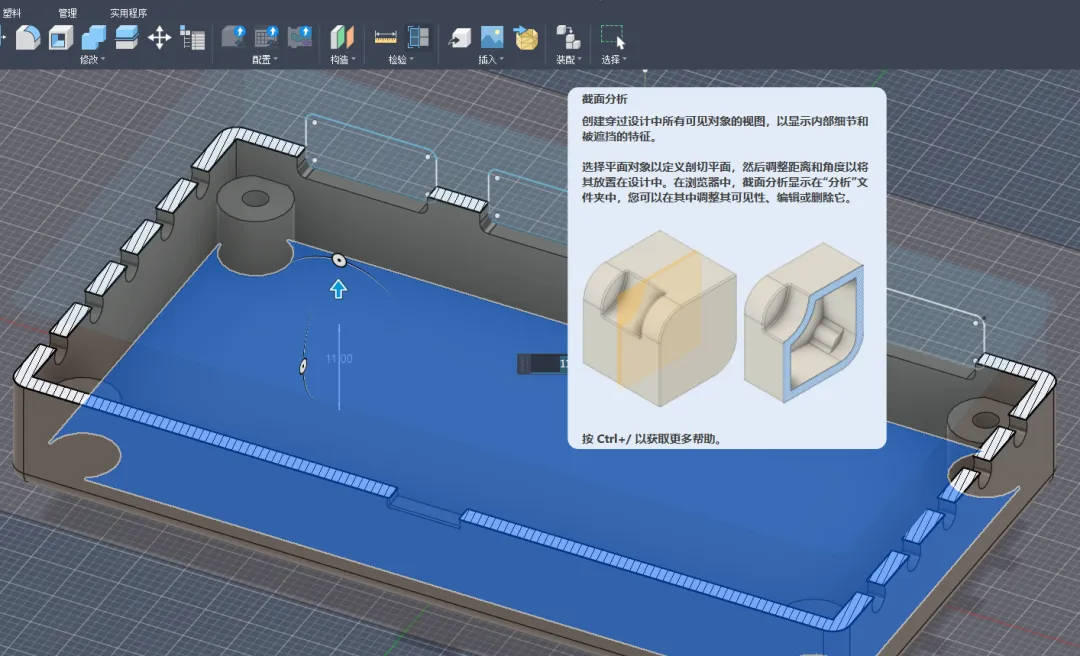

5.当模型外层挡住视线，想看模型中间样式，可以选择“截面分析”功能；
上述几项功能应该是刚接触这款软件时，想找的主要操作方法，本人第一次使用时，用了好几天才慢慢熟悉。

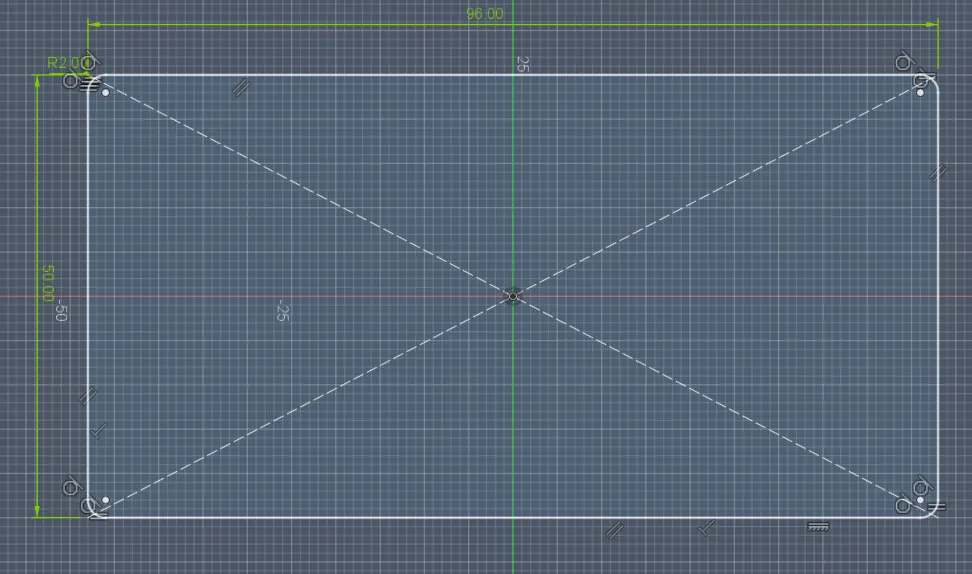

第1步：制作壳体从创建草图开始，选择基准面方向，模块的长宽高尺寸为90*45*12mm，外壳需要留2mm厚度，所以草图长宽按96*50尺寸设计，图中加了个直径2mm的圆角，看自己喜好。

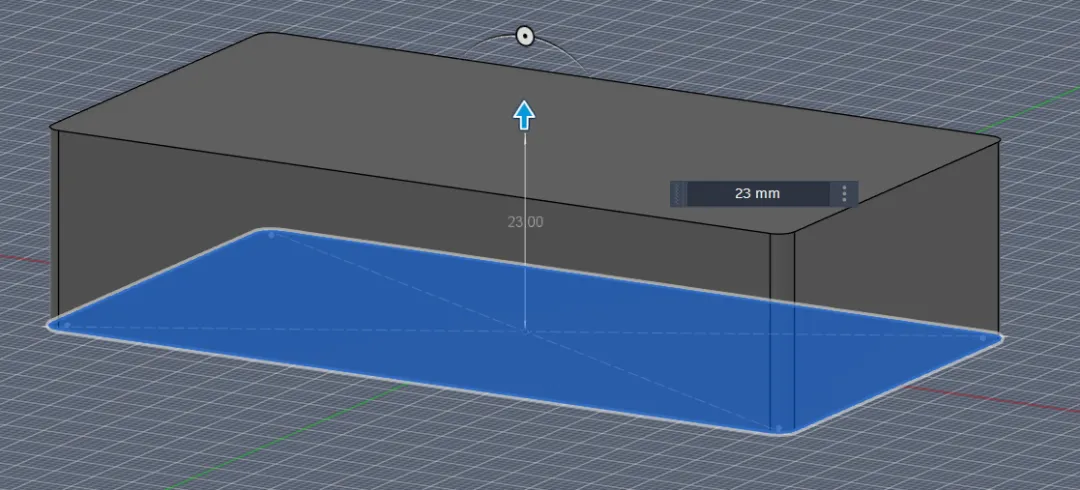

第2步：完成草图接着点击拉伸，快捷输入23mm，马上变成一块实心体，这里高度预留出支撑柱的位置，还有固定螺丝的长度。

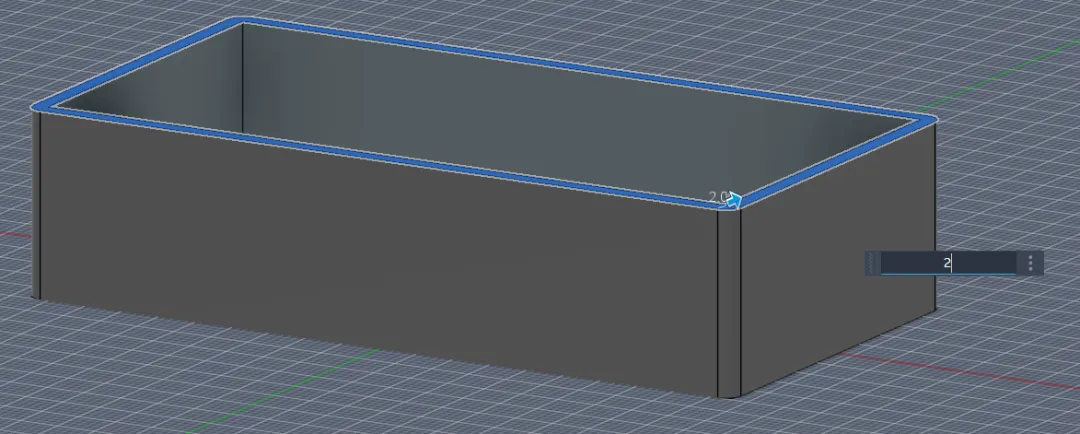

第3步：点击抽壳命令，弹出提示“选择要移除的面或要抽壳的实体”，点击实心体上顶面，在快捷输入框里输入2，留壁厚2mm。

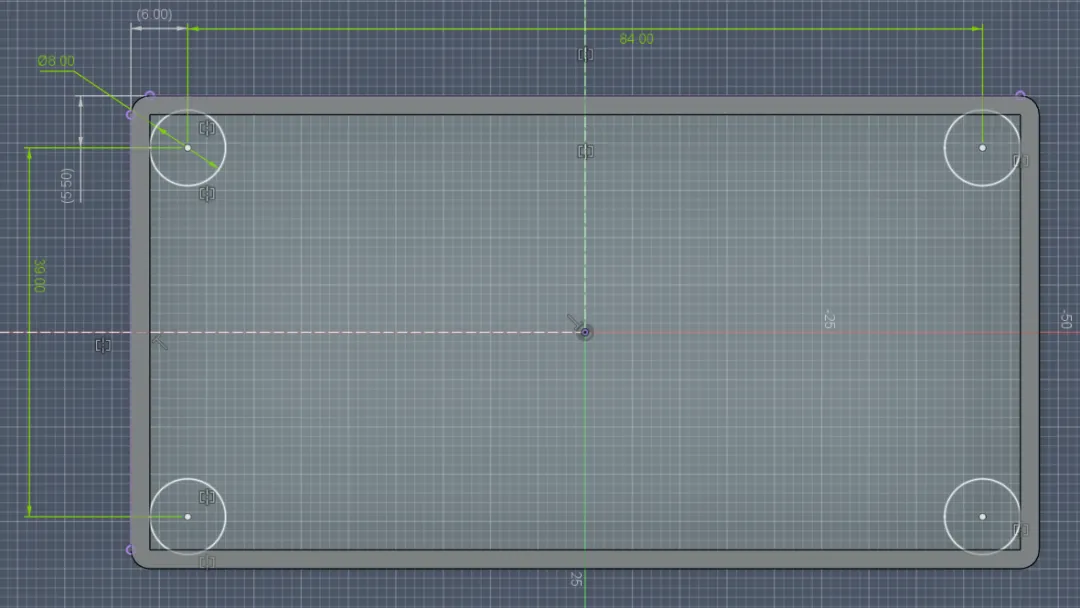

第4步：设计电路板支柱，点击创建草图，出现基准面选择，点击壳体内底面，按模块的尺寸，在壳体内画四个圆，可以手动画，也可以使用“创建”里的“镜像”或“矩形阵列”，圆的外边进入壳壁没有关系，扭入的螺丝不影响就行，不会影响3D打印。

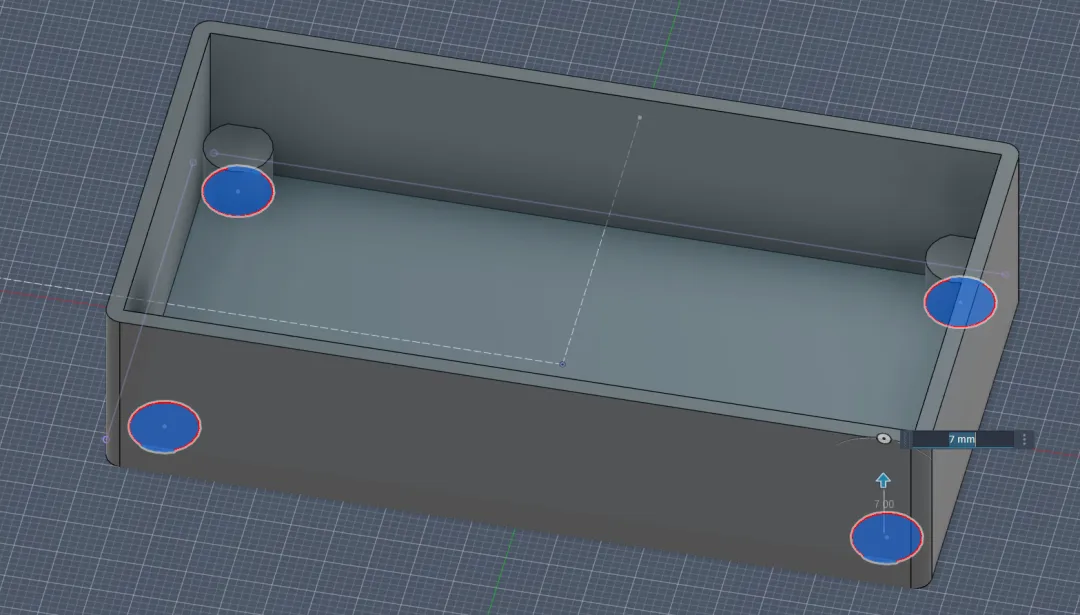

第5步：完成草图后点击拉伸命令，拉出四根圆柱体，预留出螺母厚度。

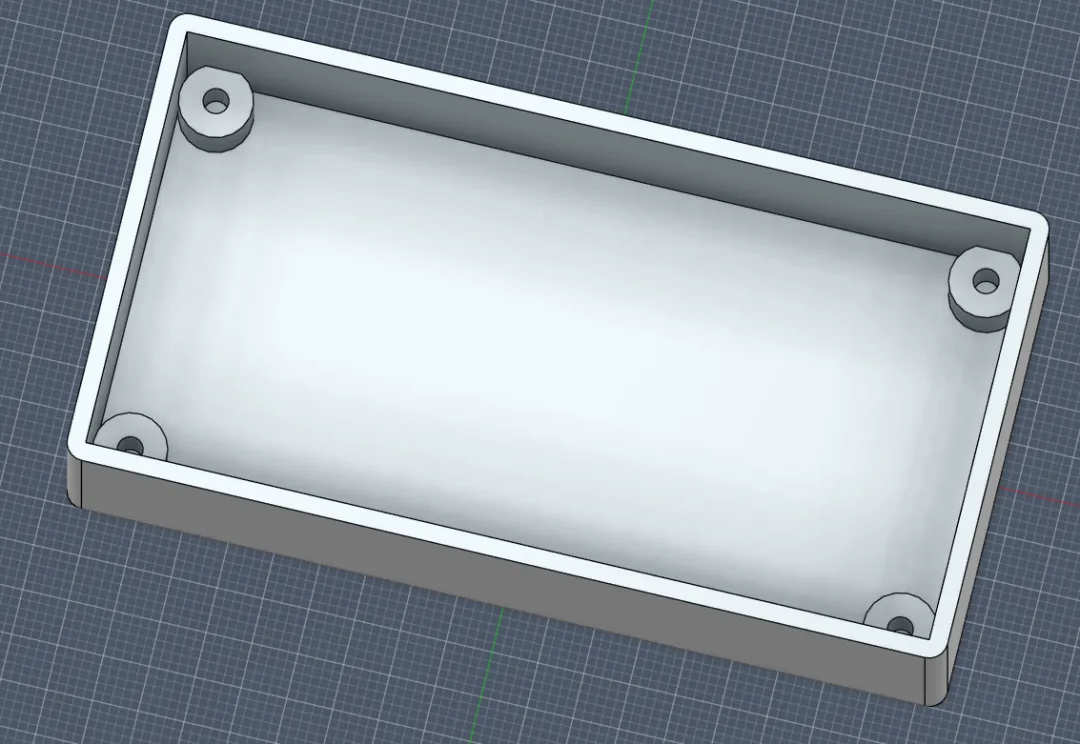

第6步：想省事直接在刚拉出的圆柱体上挖孔（创建-孔），给固定螺丝预留孔位。
第7步：给电源输入DC口开孔，点击创建草图，基准面选择壳体的长边外侧面，这一步需要认真计算模块孔位距离，算错了就得重新打印模型。

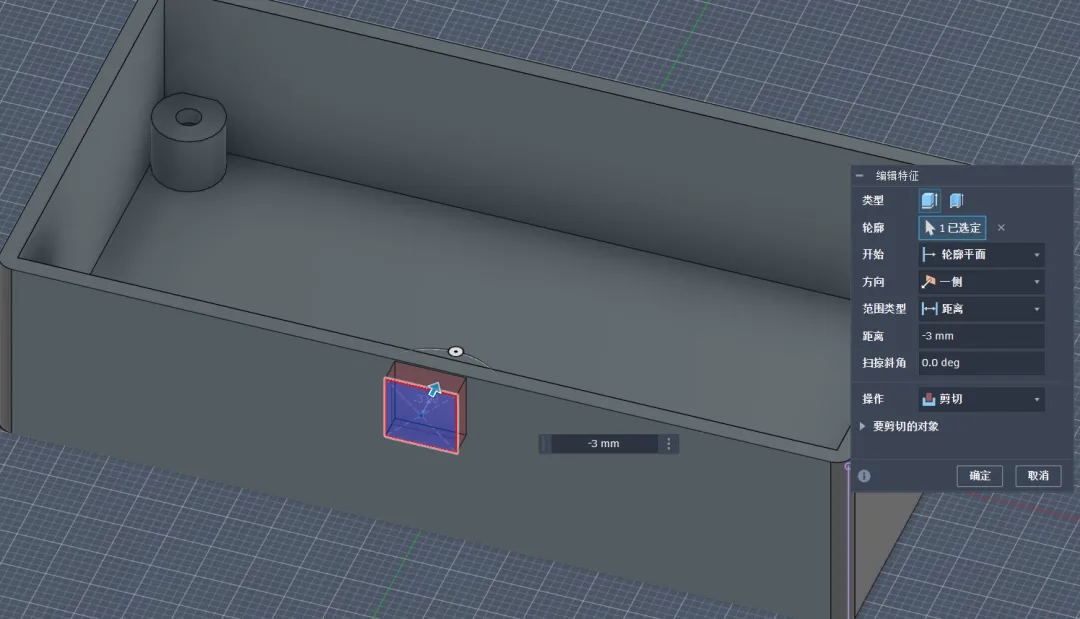

第8步：完成草图后，选择拉伸命令，可以直接拖动蓝色箭头往内侧方向拉透即可。

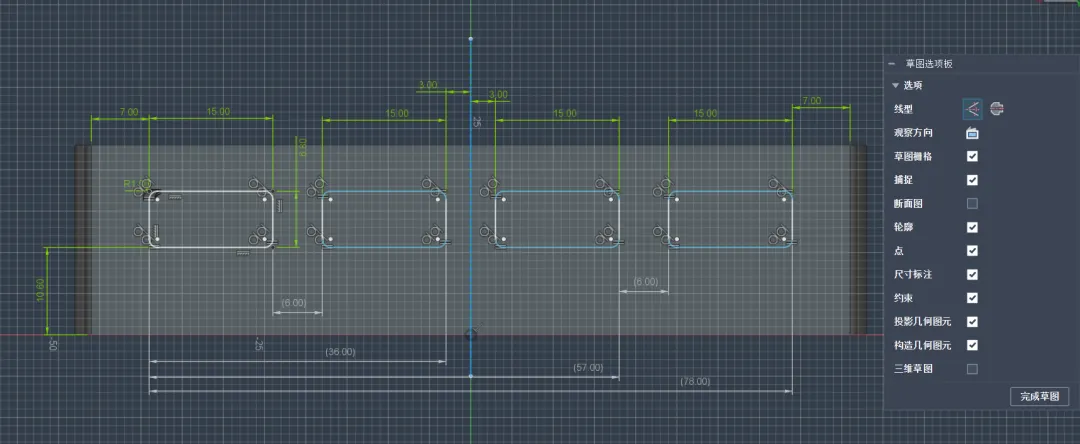

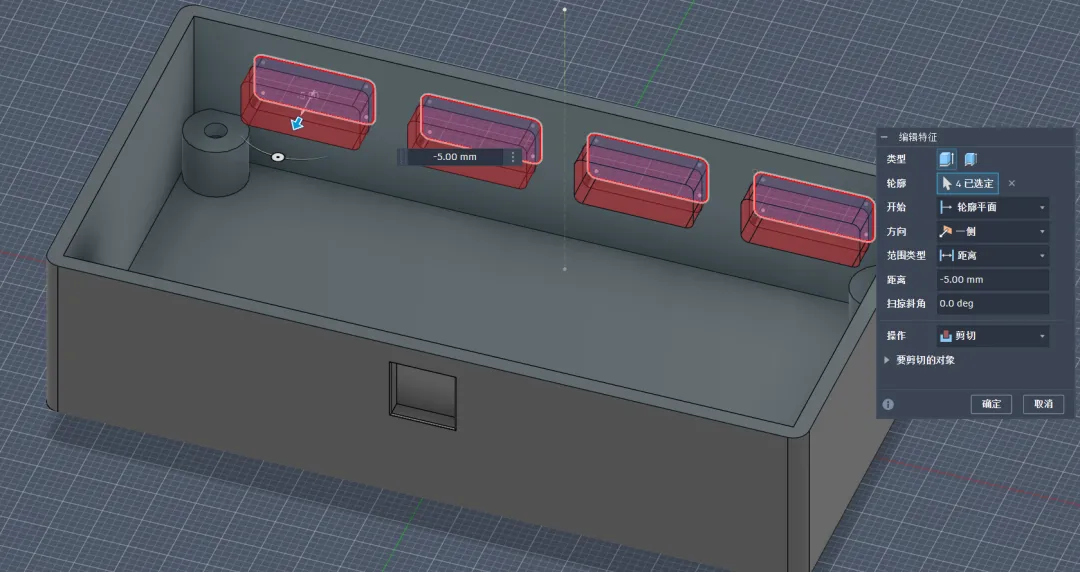

第9步：给USB口开孔，步骤与DC口开孔基本相同，为了方便，用“直线”命令在中心画了条“构造”线，便于距离参考，图中绿色线数据可以修改，灰色线是“创建联动尺寸”，联动尺寸受已定义尺寸约束不可修改。
第10步：完成草图后，同样使用拉伸命令，拖动蓝色箭头反方向即可将孔挖出来。

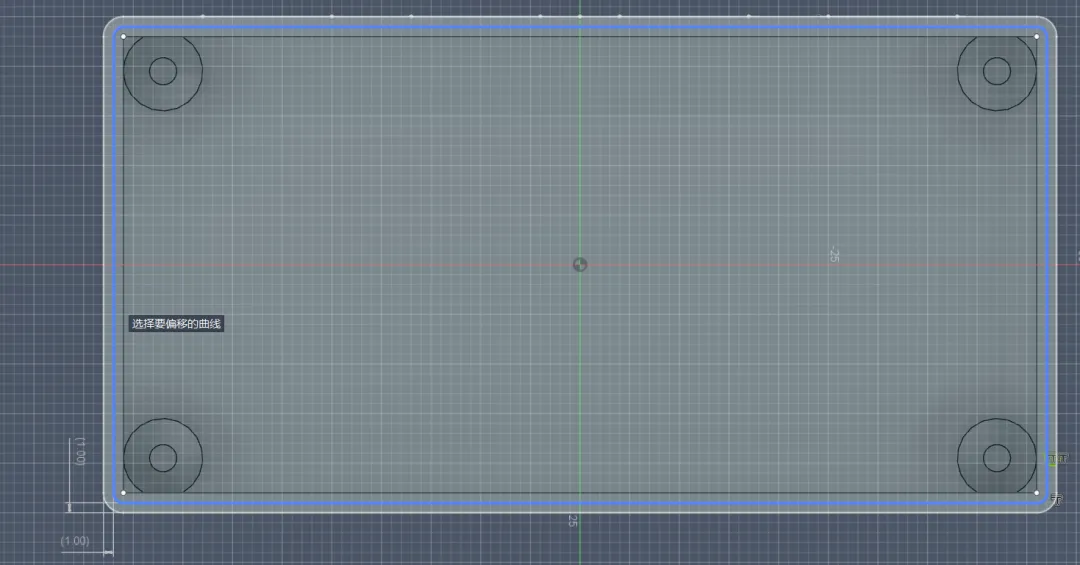

第11步：再制作上盖的卡位边槽，使用“偏移”命令，画出壳壁的中心线。

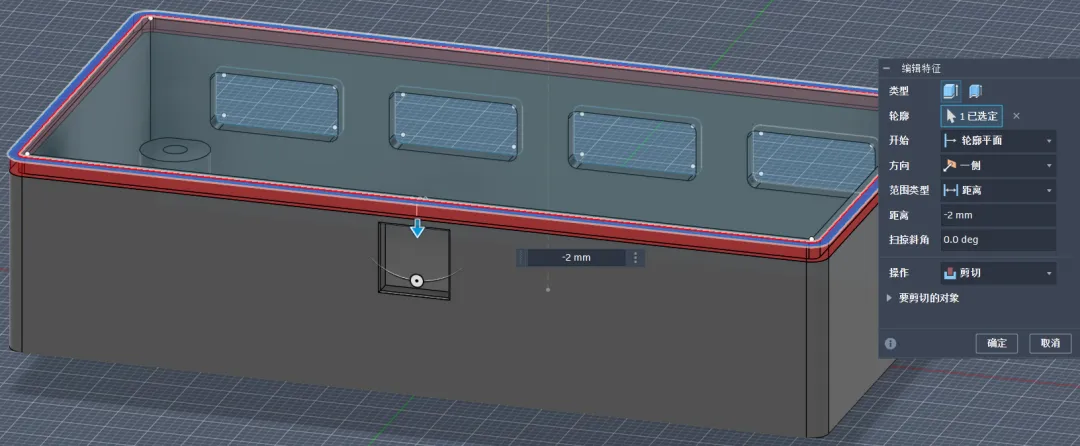

第12步：使用拉伸命令，往下切除2mm，制作上盖时反方向切除内面，中间要多留0.1的间隙。

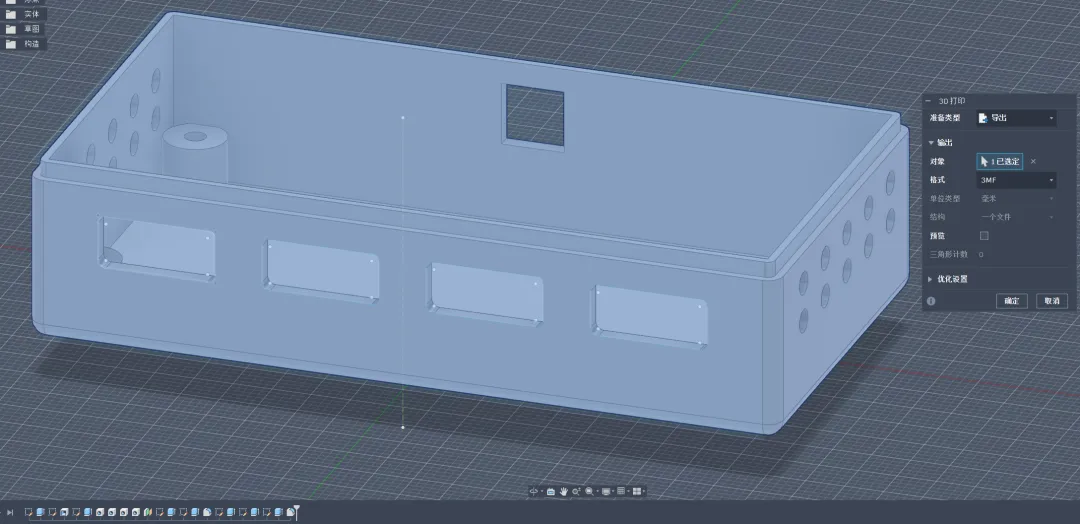

最后步骤：随自己心意是否添加圆角和散热孔，这样这个壳体就设计出来了，点击左上角“文件”菜单下的“3D打印”，软件会优化3D打印设置，点确定生成3MF打印文件。

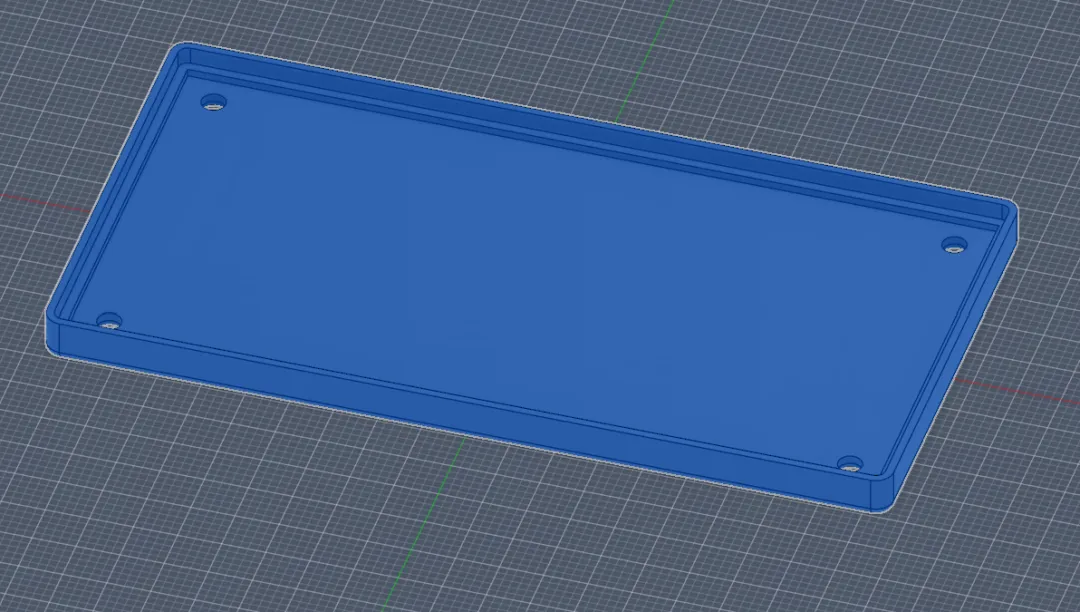

上盖的制作很简单，相信如果主壳体能设计出来，上盖设计肯定不会有问题。

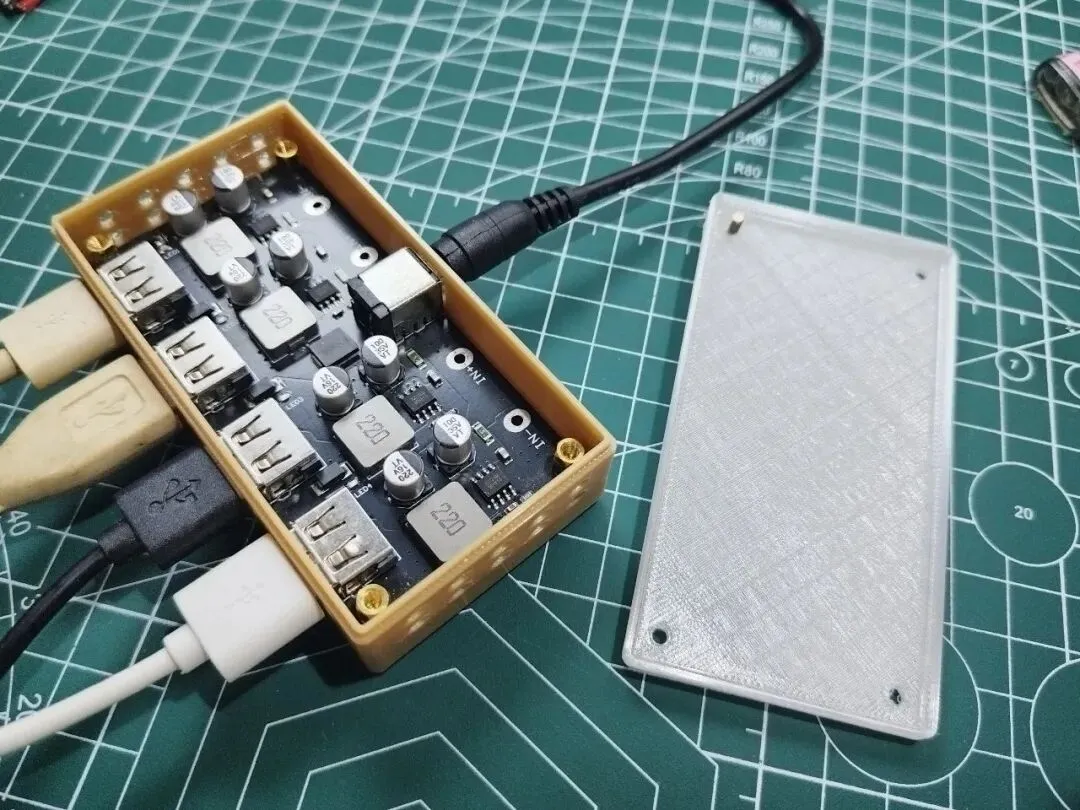

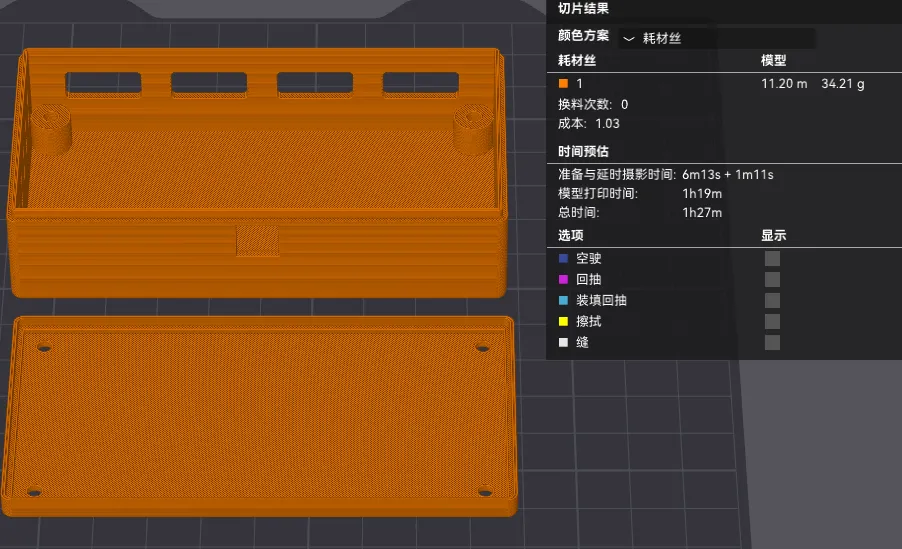

最终成品使用PETG耗材默认参数打印完成，上盖用透明耗材可以看到电路板上的指示灯亮光，打印需要的时间和使用耗材量截图如下。
上述介绍了建模软件的基本使用，和实例分解说明设计四口充电模块外壳，通过对这款建模软件的讲解，希望大家能够学会如何建模，都能按自己的需求，设计出理想好看的模型。
如果您对手机保护壳模型设计有兴趣，欢迎关注，将会分享利用这款3D建模设计软件，制作出自己手机的保护壳模型，实现手机壳自由！
如果您有好看又实用的模型，欢迎分享，精彩生活共同进步！
