模块三 建筑/工业电气工程
问题：说明图2中①、②部件的名称和作用。
答：
①是横担；②是绝缘子。
作用：
①横担是装在电杆上端，用来固定绝缘子架设导线的，有时也用来固定开关设备或避雷器等。
②绝缘子用来支持固定导线，使导线对地绝缘，还承受导线的垂直荷重和水平拉力。

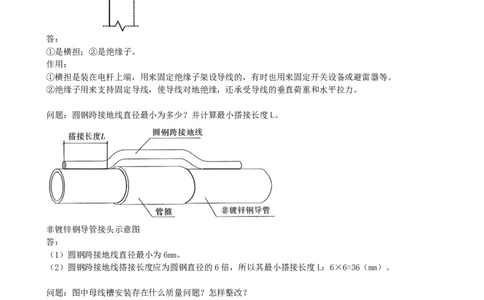

问题：圆钢跨接地线直径最小为多少？并计算最小搭接长度L。
非镀锌钢导管接头示意图
答：
（1）圆钢跨接地线直径最小为6mm。
（2）圆钢跨接地线搭接长度应为圆钢直径的6倍，所以其最小搭接长度L：6×6=36（mm）。
问题：图中母线槽安装存在什么质量问题？怎样整改？
室内配电低压母线槽与重力流雨水管交叉避让示意图
答：问题一：吊杆直径6mm。
整改：室内配电母线槽的圆钢吊架直径不得小于8mm。
问题二：吊杆设置在母线槽连接器处。
整改：固定点位置不应设置在母线槽的连接处或分接单元处。
问题三：中间一节母线槽未设置支架。
整改：每节母线槽不得少于1个支架。
【背景摘要】项目部在循环水泵单体试运转前，对电动机绝缘检查时，发现绝缘电阻不满足要求，采用电流
加热干燥法对电动机进行干燥处理，用水银温度计测量温度时，被监理叫停。

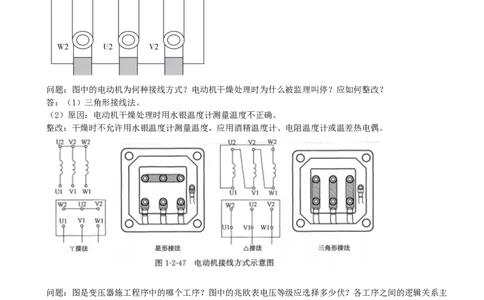

问题：图中的电动机为何种接线方式？电动机干燥处理时为什么被监理叫停？应如何整改？
答：（1）三角形接线法。
（2）原因：电动机干燥处理时用水银温度计测量温度不正确。
整改：干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
问题：图是变压器施工程序中的哪个工序？图中的兆欧表电压等级应选择多少伏？各工序之间的逻辑关系主
要有哪几个？
变压器施工中的某工序示意图
答：（1）图是交接试验中的铁芯及夹件的绝缘电阻测量。
（2）兆欧表选择2500V。
（3）各工序之间的逻辑关系主要有顺序、平行、交叉等。
【总结】
1.识别构件名称并表述作用
2.计算型（搭接、电阻等）
3.找出不合理（根据知识点和规范，结合答题技巧）
4.识别接线图（电系统）
模块四 通风空调工程

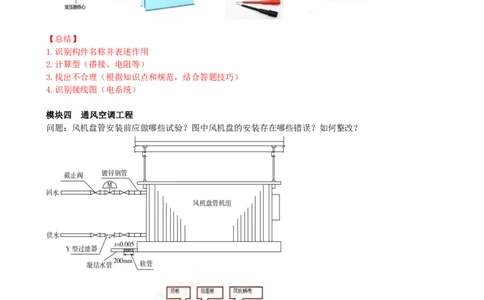

问题：风机盘管安装前应做哪些试验？图中风机盘的安装存在哪些错误？如何整改？答：
（1）风机盘管安装前宜进行风机三速试运转及盘管水压试验。
（2）错误之处1：风机盘管机组与冷冻水回水采用镀锌钢管。
改正：风机盘管机组及其他空调设备与管道的连接，应采用金属或非金属柔性接管。
错误之处2：冷凝水管坡度i=0.005。
改正：管道坡度宜大于或等于8‰，且应坡向出水口。
错误之处3：冷凝水管与风机盘管的透明胶管，长度为200mm。
改正：水管与风机盘管连接时，宜设置透明胶管，长度应不大于150mm。
错误之处4：过滤器安装方向反向。
改正：调转冷凝水管Y形过滤器安装方向，使过滤器朝向右。

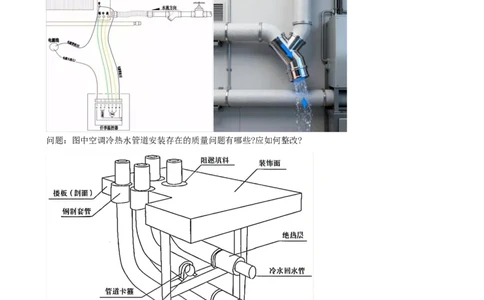

问题：图中空调冷热水管道安装存在的质量问题有哪些?应如何整改?
答：
问题一：管道穿楼板的钢制套管顶部与装饰面平齐。
改正：设置在楼板的套管，其底部与楼板底部平齐，顶部应高出装饰地面20～50mm。
问题二：管道穿楼板处，管道绝热层和套管之间填充阻燃填料。
改正：管道绝热层与套管四周的缝隙应使用不燃材料堵塞紧密。
问题三：热水管在冷水管的下方。
改正：热水管应设置在冷水管的上方。
问题四：冷热水管道和管道吊架之间未加衬垫。改正：冷热水管道与吊架之间，应设置衬垫。衬垫的承压强度应满足管道全重，且应采用不燃与难燃硬质绝
热材料或经防腐处理的木衬垫。
问题：图中存在哪些不符合规定的情况？
洁净度检测现场示意图
答：
（1）①洁净室（区）洁净度的检测，应在空态或静态下进行（图中为动态）。
②检测时，室内人员不宜多于3人（图中5人），并应穿着与洁净室等级相适应的洁净工作服（检测人员未
穿工作服）。
【总结】
1.风系统识图（找不妥，回答正确做法）
2.水系统识图（找不妥，回答正确做法）
3.洁净空调系统（找不妥，回答正确做法）
