EVG官方文档揭示如何实现纳米级键合精度检测

在芯片堆叠的精密世界里，对准精度决定了性能上限。

随着半导体行业从二维平面缩放转向三维堆叠与异质集成，制造工艺面临着一个根本性挑战：如何在纳米尺度上确保多层芯片或晶圆的精确对准。这个看似微小的对齐问题，如今已成为影响器件性能、可靠性与良率的关键瓶颈。

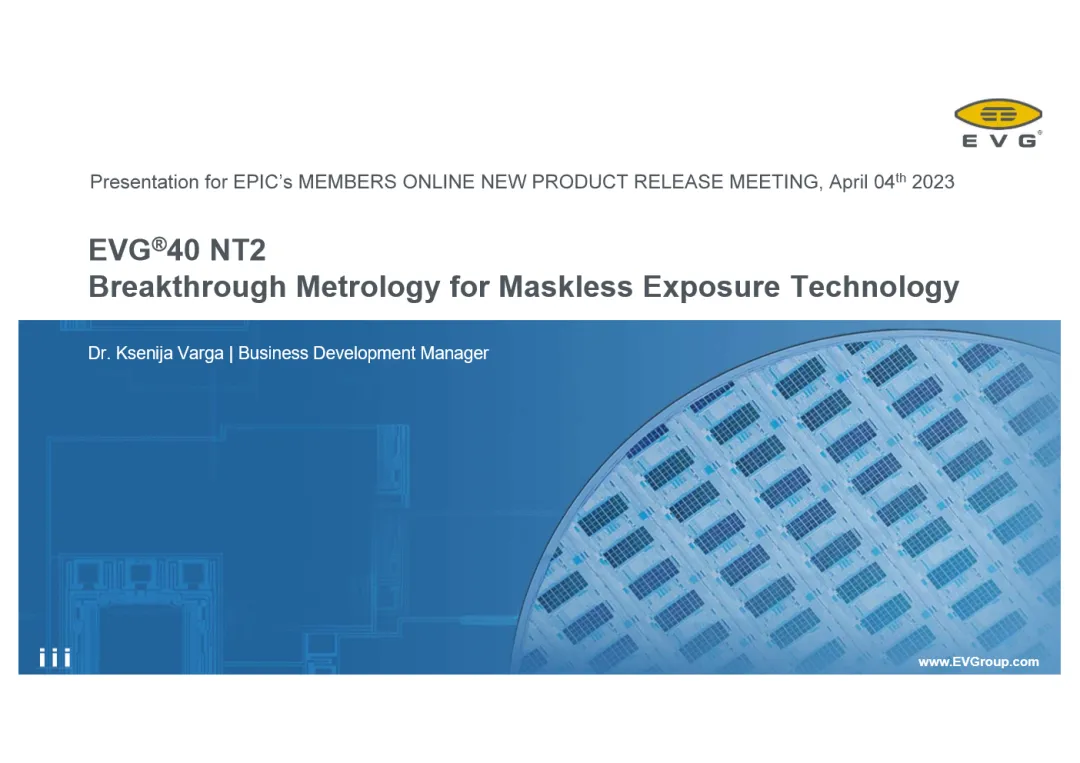

2023年4月，在面向行业联盟的核心会议上，EV Group (EVG) 正式发布了其突破性的EVG®40 NT2 自动化量测系统。该系统被定位为“无掩模曝光技术的突破性量测方案”，但其深远影响早已超越单一工艺环节。事实上，早在此前一年多的行业报道中，该系统已被明确指出是应对晶圆对晶圆（W2W）、芯片对晶圆（D2W）及芯片对芯片（D2D）等先进键合工艺精度挑战的核心装备。

“工艺控制对前沿的3D和异质集成应用日益关键，”EVG企业技术总监Thomas Glinsner博士曾强调。实现控制的前提是精确测量，而EVG40 NT2正是为此而生。它不仅仅是一台“测量仪器”，更是一个集成于量产线的“工艺控制节点”——它能够执行高精度检测，更能将检测结果转化为实时修正指令，形成闭环控制，从而在量产中主动提升良率、避免昂贵晶圆报废。

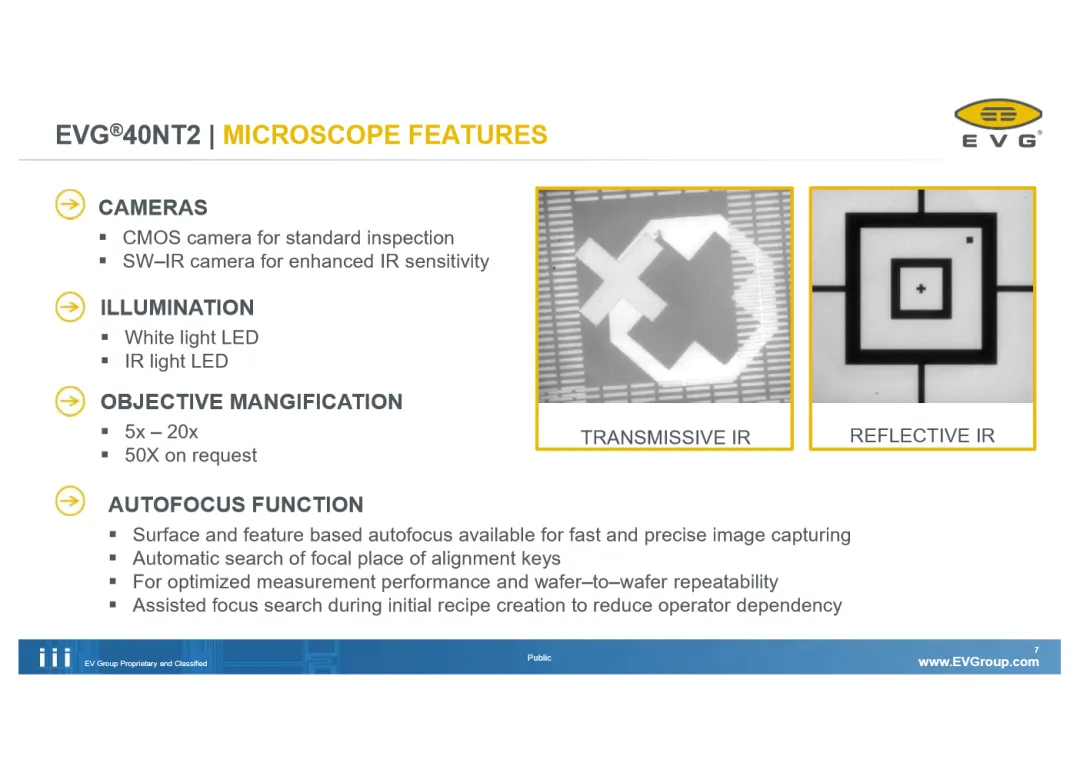

那么，这套系统究竟如何“看清”纳米级的偏差？它又如何借助红外透射等技术，实现键合后内部界面的“无损透视”？其宣称的“实时反馈回路”又是如何运作，将数据转化为生产力的？

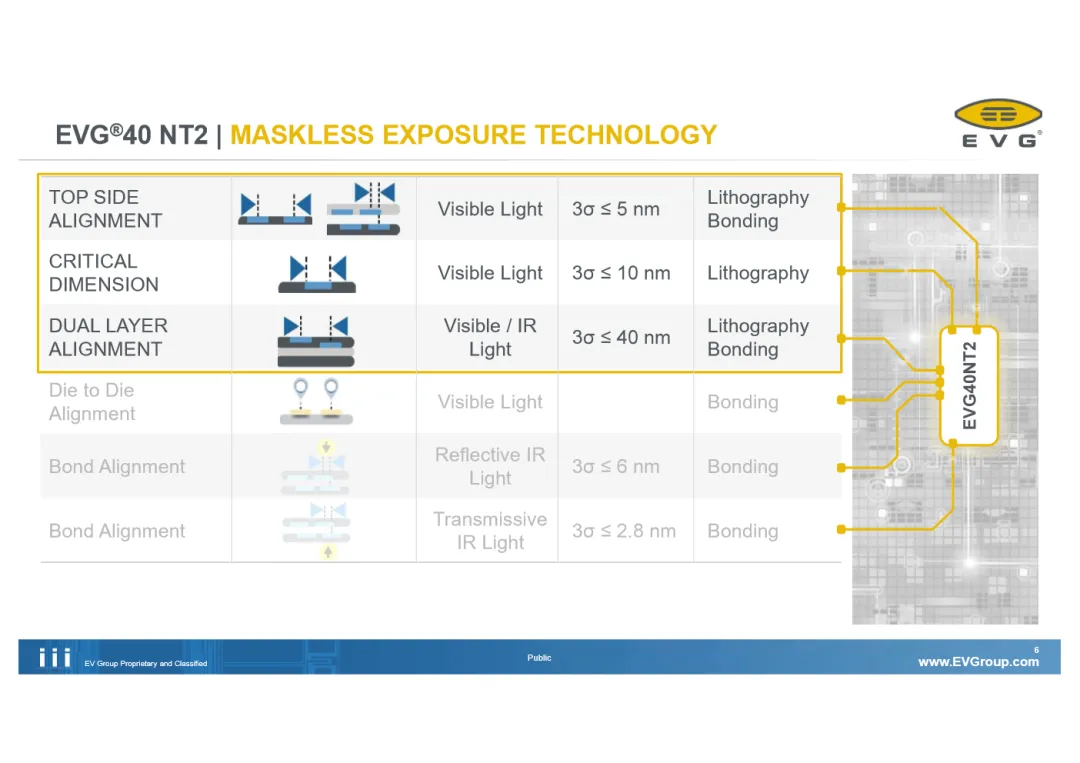

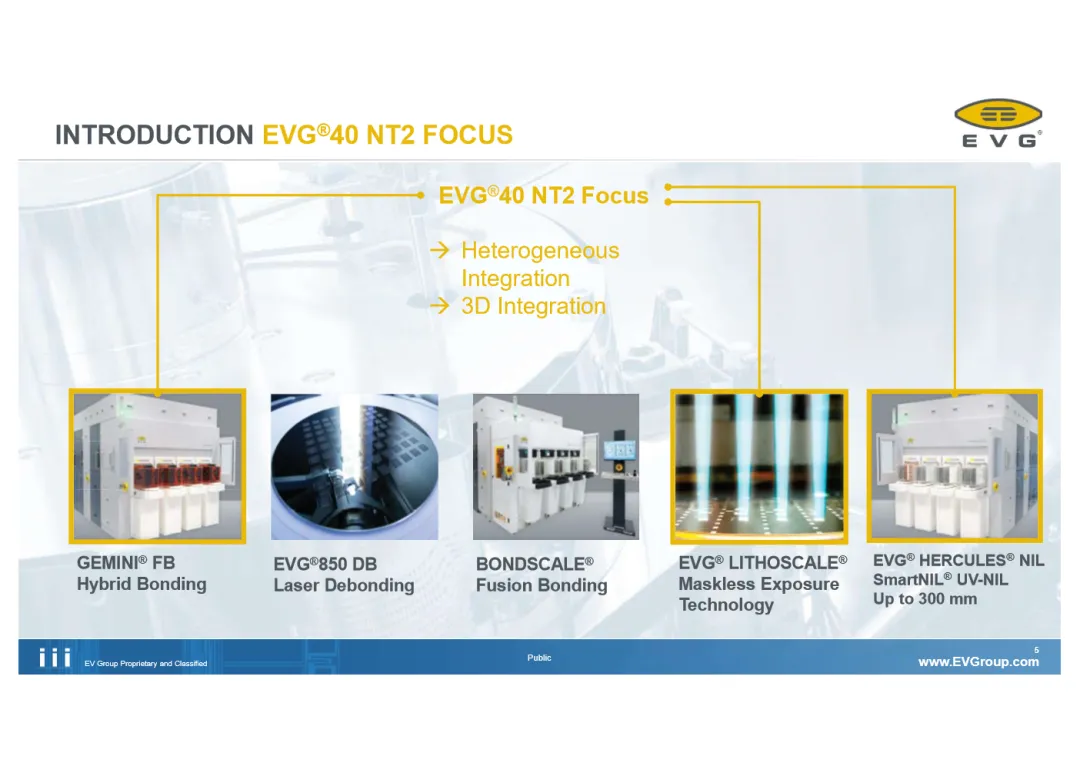

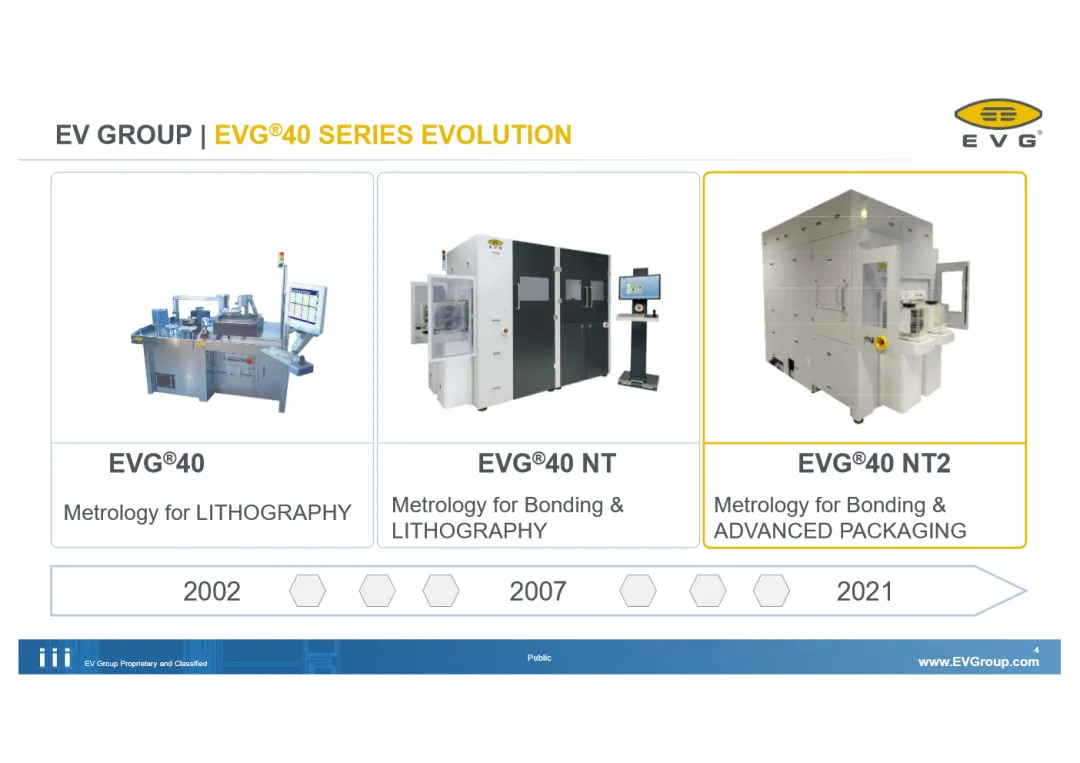

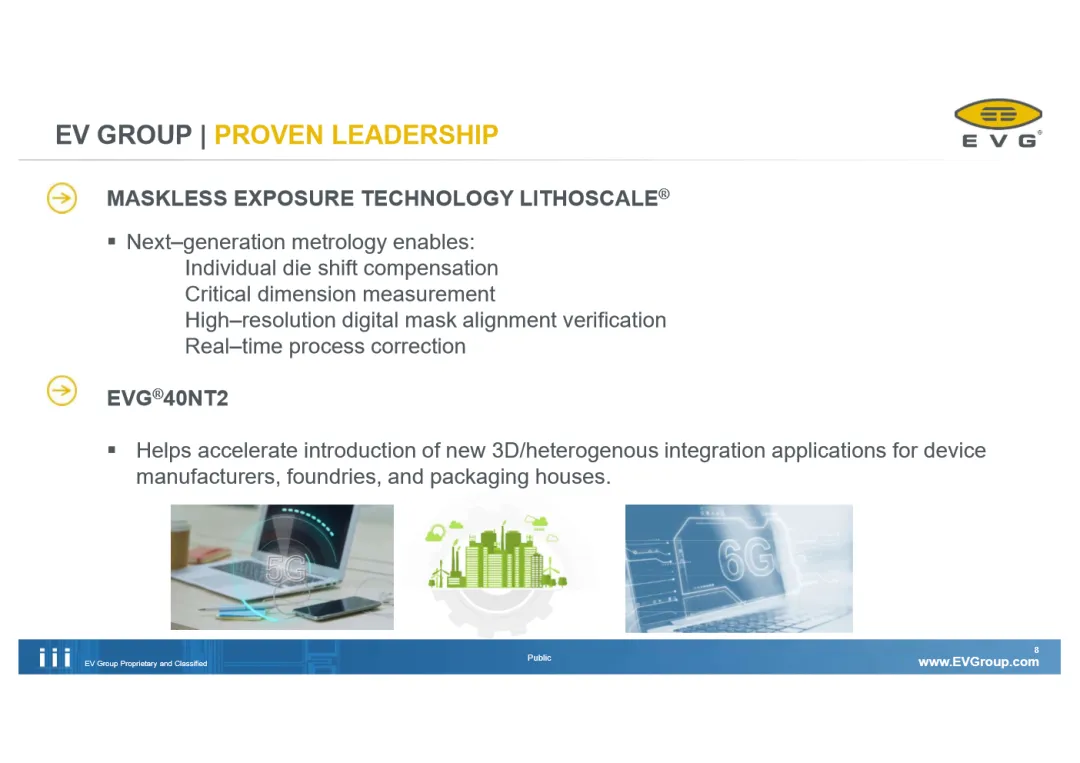

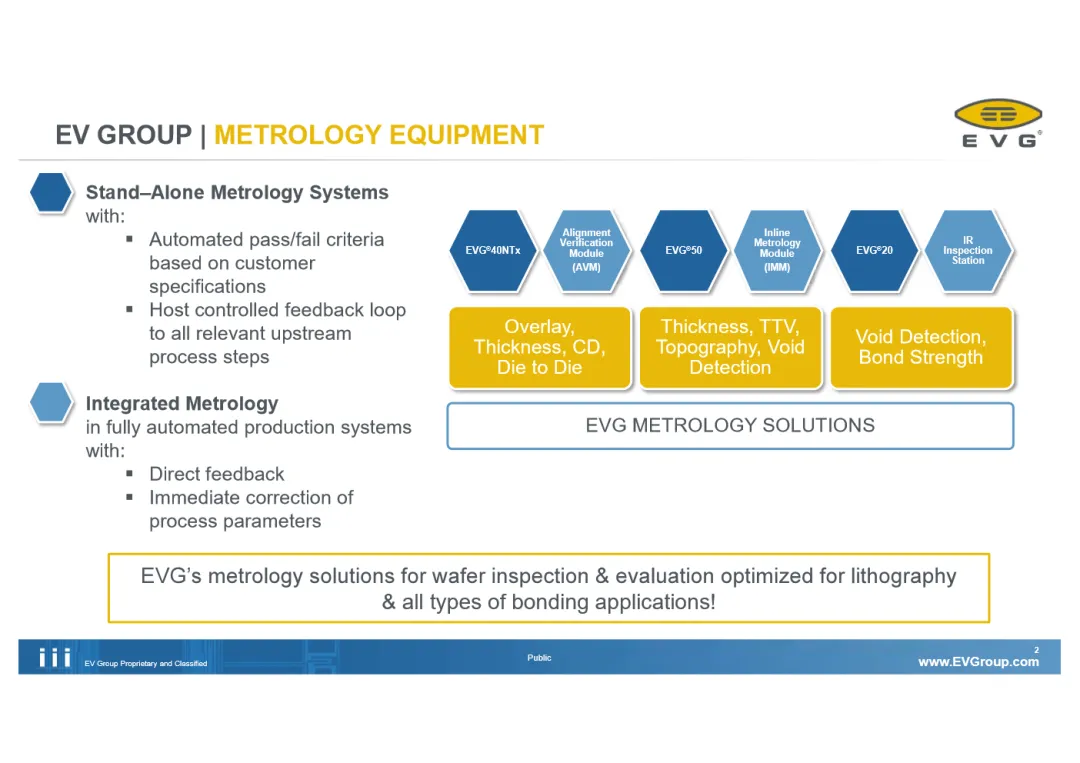

以下这份来自EVG官方的核心演示文档，将系统性地揭示纳米级键合精度检测的技术内核与实现路径。通过它，您将理解，在三维集成的时代，精密的测量本身就是一种强大的制造能力。
