主流设计软件草图功能:共性与差异解析

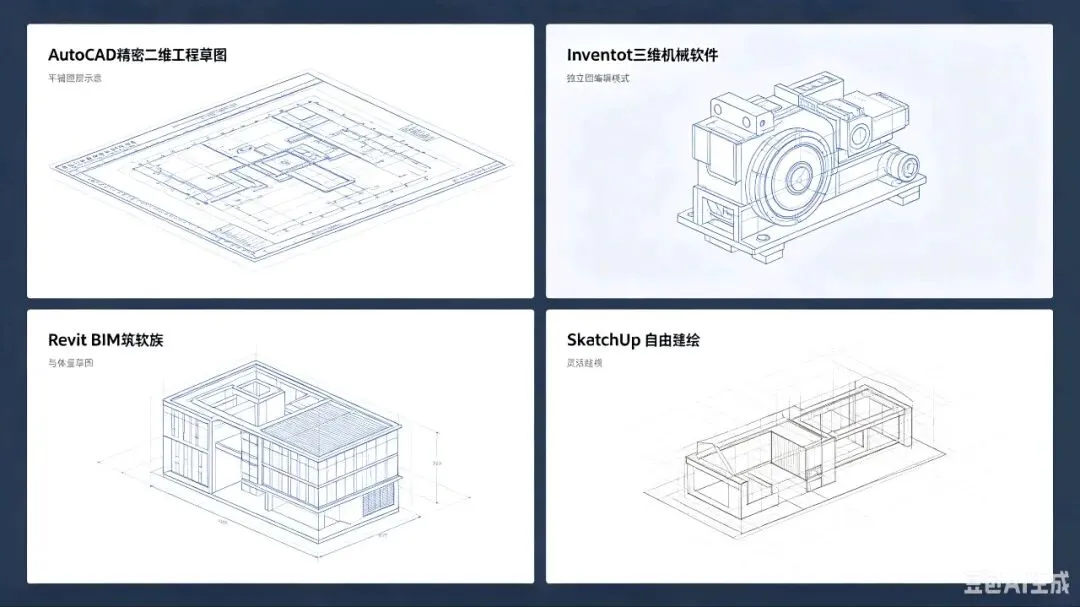

草图是计算机辅助设计软件的基础核心功能，无论是二维制图还是三维建模，它都是勾勒轮廓、完成造型构思的首要环节。目前机械、建筑、方案设计领域的主流软件均搭载了草图工具，但由于面向的行业场景、设计逻辑不同，各软件草图的操作形式、运行规则与功能特点也各具特色。本文结合AutoCAD、Inventor、Revit、SketchUp四款常用软件，对草图功能的共性与差异进行梳理分析。

一、各软件草图功能特点

AutoCAD

AutoCAD以二维精密制图为核心，草图就是其主要绘图方式。软件没有独立的草图编辑模式，无需专门执行“进入/退出草图”操作，可直接在画布上绘制图形。默认状态下，所有图元平铺在同一层级；只有创建块或编组后，图形才会形成独立结构。整体绘图规则严谨，对几何精度、图形约束有着较高要求。

Inventor

作为专业三维机械设计软件，草图是三维特征建模的前置环节。该软件设置了专属的草图编辑环境，使用时必须先进入草图模式绘制轮廓，完成绘制后再退出模式，后续才能基于草图生成拉伸、旋转等三维结构，草图完全围绕机械建模流程运转。

Revit

这款建筑设计软件的草图功能分为两类使用场景。在族编辑器中，操作逻辑和三维机械软件一致，进入草图环境绘制轮廓，再依托轮廓生成建筑几何特征。在项目环境里，体量、内建构件等功能同样会调用草图工具，相当于把草图编辑流程嵌入项目工作中，依旧需要执行进入、退出草图的操作，最终生成各类建筑构件。

SketchUp（草图大师）

SketchUp主打快速方案建模，层级逻辑和AutoCAD有相似之处。默认状态下所有线条、图形统一平铺在文件层级，创建组或组件后才会划分独立层级，编辑组内内容需进入专属界面。它的草图偏向创意手绘风格，没有严格的几何约束，线条相交会自动打断，绘图自由度极高，侧重快速表达设计思路，对精度要求较低。

二、功能共性与差异对比

共同特点

四款软件都将草图作为设计工作的基础工具，是绘制图形、搭建模型的起点；同时均支持通过块、组、组件等功能划分图形层级，以此梳理复杂模型结构，满足项目管理需求。

主要差异

1. 操作模式：AutoCAD、SketchUp支持直接绘制，无独立草图模式；Inventor、Revit必须进入专属草图编辑环境，存在明确的进入、退出动作。

2. 精度与约束：AutoCAD、Inventor注重几何约束与绘图精度，适配精密制图、机械建模需求；Revit兼顾建筑规范，精度可控；SketchUp弱化约束，主打自由创作。

3. 应用定位：AutoCAD聚焦二维精密图纸绘制；Inventor服务于机械三维建模；Revit面向建筑全专业设计；SketchUp多用于前期方案快速构思。

三、总结

多款设计软件的草图功能虽基础作用一致，但细节设计大相径庭。究其原因，是不同软件对应着不同行业与使用场景：机械软件重视建模流程与尺寸精度，建筑软件区分族、项目双重工作环境，二维制图软件主打精准出图，方案设计软件则优先保障创意表达。草图功能的差异化设计，本质是软件贴合行业实际需求的直观体现。
