中国首颗软件定义三维近存计算AI芯片DF1000发布
2026年7月13日，东方算芯在上海正式发布国内首款软件定义近存计算3D AI芯片DF1000。该芯片以“软件定义+3D堆叠近存计算”为核心技术路线，通过架构创新降低先进制程依赖，依托国产化供应链落地量产，为国产高端算力芯片提供了区别于海外传统制程迭代的新路径。
一、困住AI算力的核心枷锁——存储墙瓶颈
如今AI芯片制程已经迭代到3nm、2nm，晶体管密度逐年翻倍，为何大模型训练、人工智能推理依然频繁出现算力卡顿、功耗居高不下的问题？原因在于困扰全球芯片行业数十年的存储墙瓶颈，这也是传统AI芯片难以逾越的底层技术桎梏。

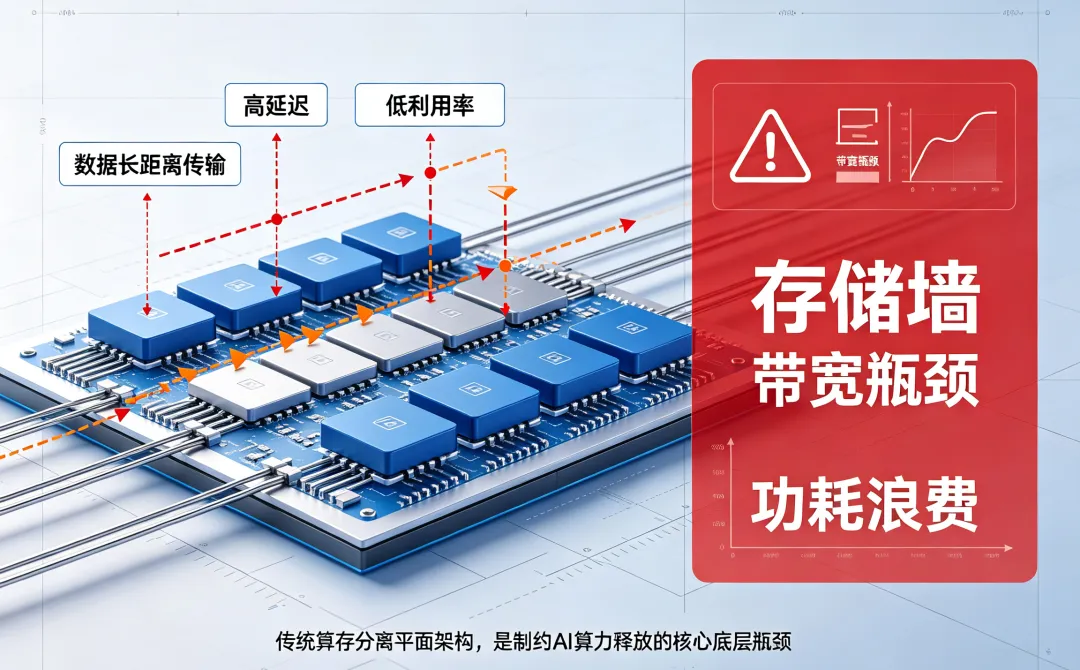

从芯片底层工作原理来看，AI算力的发挥依赖两大核心单元：负责数据运算的逻辑计算单元，以及负责数据读写、存储的存储单元。传统芯片采用计算与存储分离的平面架构，计算芯片和存储芯片相互独立，通过芯片外部的金属布线互连传输数据。在行业发展初期，芯片算力有限，数据传输量较小，这种架构的弊端并未凸显。
但随着大参数AI大模型普及，单次运算需要调动海量数据，传统架构的核心矛盾持续凸显。一方面，先进制程迭代持续提升芯片逻辑运算速度；另一方面，算存分离架构下的片间、片外布线传输带宽、延迟存在物理上限，数据调度速度无法匹配算力增速。这就形成了行业普遍存在的现象：芯片理论算力充足，但大量算力消耗在数据等待与搬运环节，硬件有效算力利用率偏低，造成硬件资源浪费。
与此同时，频繁的长距离数据搬运会产生大量无效功耗，访存功耗占比过高是高端AI芯片功耗居高不下的重要原因。行业将这种“算力提升、访存瓶颈、功耗偏高”的结构性矛盾，统称为存储墙问题，同时衍生出带宽、功耗的配套瓶颈，长期制约AI算力的实际落地效能。
行业主流解决方案多依赖升级HBM高带宽内存、优化布线与调度算法，能够一定程度缓解访存压力，但并未改变算存分离的底层架构，属于优化改良方案。而DF1000的核心技术突破，是通过三维堆叠近存计算架构重构算存关系，从物理层面优化数据传输链路，针对性缓解存储墙瓶颈。
二、三维堆叠架构的物理实现与算力革新
DF1000是国内首款采用DRAM-Logic晶圆级混合键合3D垂直封装技术的AI芯片。该方案为当前产业内成熟可量产的异质堆叠工程方案，通过重构算存布局，解决传统平面架构的数据传输低效问题。通俗来讲，传统芯片为计算、存储分离的平铺布局，数据跨单元传输距离长、延迟高；DF1000采用计算层与存储层垂直堆叠的立体布局，大幅缩短数据传输路径，提升访存效率。
DF1000与华为韬定律（逻辑折叠）二者不存在技术冲突与代际优劣，属于不同层级、不同定位的三维芯片技术体系：华为韬定律是面向下一代芯片的全系统设计理论与技术演进体系，覆盖器件、电路、架构、系统全链路重构，核心通过计算与存储通路的全域垂直折叠、门级超细三维互连实现极致性能优化，目前以技术迭代与原型验证为主，暂未大规模商用；DF1000是落地商用的工程化产品方案，聚焦逻辑晶圆与DRAM存储晶圆的异质堆叠，以解决当下AI芯片存储墙、实现可量产、可落地的带宽与功耗优化为核心目标，技术成熟度与产业落地性更强。

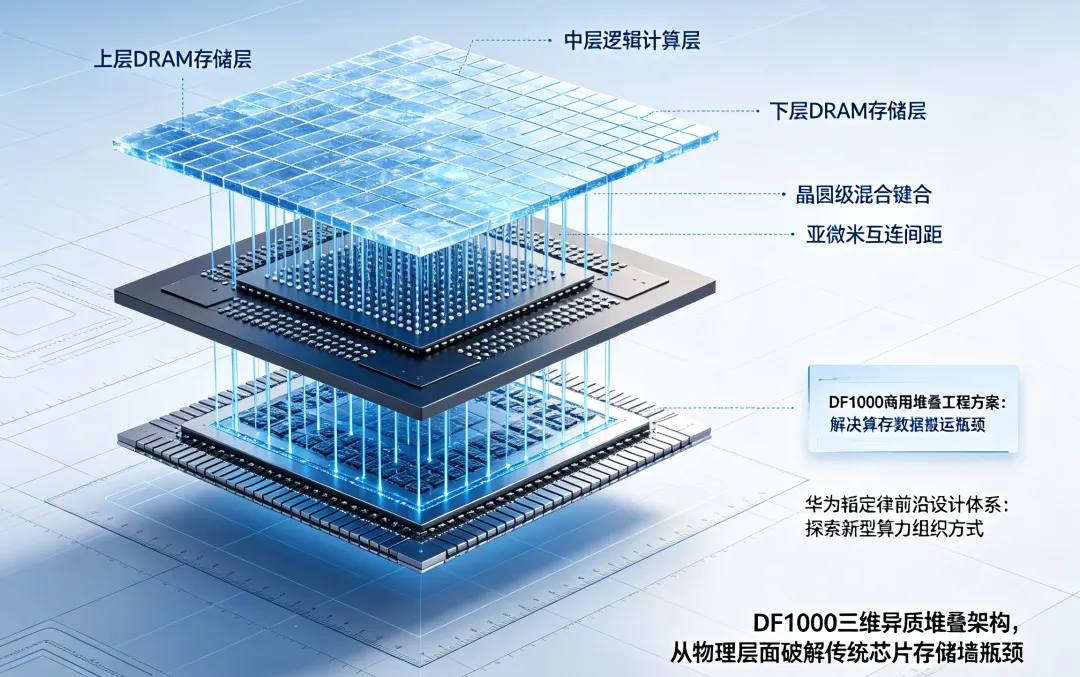

在具体物理实现上，DF1000采用中间计算层+上下双存储层的三层立体堆叠结构，通过晶圆级混合键合技术，将逻辑运算晶圆与DRAM存储晶圆精准贴合集成。这项技术最核心的突破，是将芯片内部互连间距压缩至亚微米级别，相较于传统芯片数十微米的互连间距，传输距离缩短了两个数量级，彻底解决了长距离传输的延迟损耗与带宽瓶颈。
基于官方公开参数与技术资料，三维堆叠架构为DF1000带来三项核心性能提升。第一，访存能力大幅升级，芯片实测访存带宽达6.4TB/s，有效缓解大模型运算中的数据吞吐压力，解决高频访存场景的拥堵问题。第二，硬件资源利用率显著提升，依托短距传输与软件定义时分复用技术，减少计算单元空闲等待时间，充分释放硬件算力，其BF16精度算力可达520TFLOPS。第三，功耗结构持续优化，缩短数据传输路径后，大幅减少数据搬运带来的无效功耗，改善传统AI芯片访存功耗过高的问题。
DF1000搭载软件定义芯片技术，实现软硬件解耦与硬件动态重构。传统AI芯片硬件架构固定，功能与适配场景固化，算法迭代后硬件容易淘汰，迭代升级需重新流片，成本高、周期长。DF1000可根据推理、轻量化训练等不同算力场景，动态调整硬件资源分配，通过空间并行与时分复用提升硬件复用效率，适配多元应用场景，同时支持软件层面迭代优化，延长硬件生命周期。
值得关注的是，DF1000采用国产成熟14nm制程工艺打造，无需依赖3nm、5nm等尖端制程与EUV光刻设备。产品依托架构创新弥补制程代差，验证了“架构创新+成熟制程”的国产算力发展路径，为国内高端芯片摆脱尖端制程桎梏提供了可行方案。
三、100%全国产供应链的自主化突破

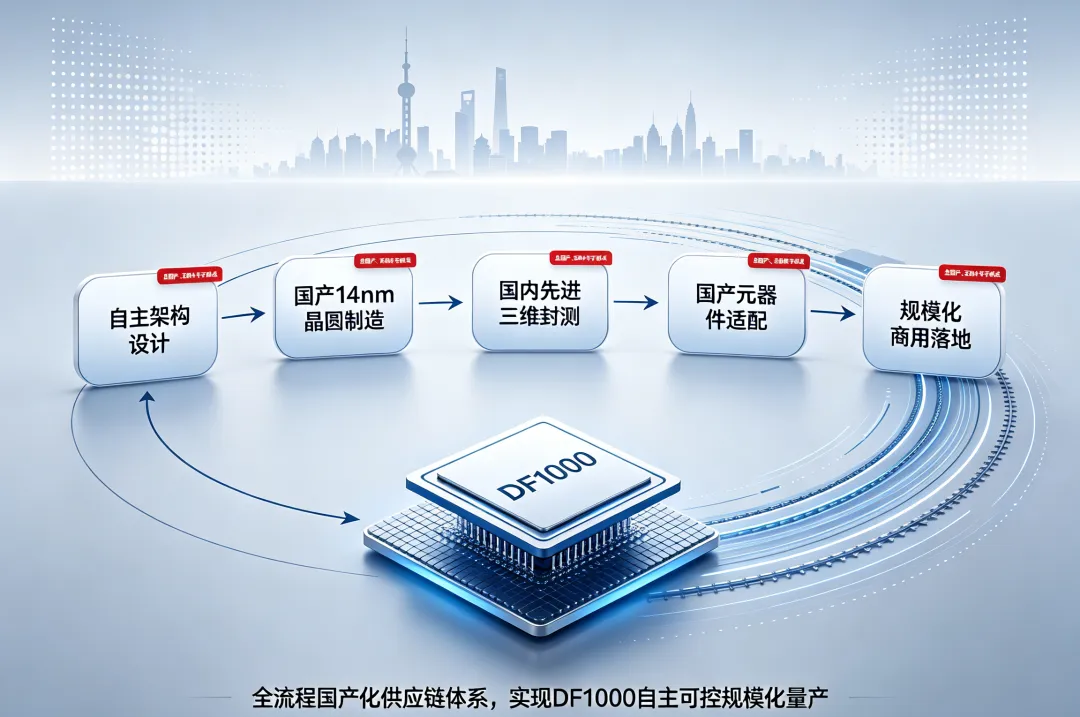

在国产高端AI芯片领域，不少产品仍存在部分供应链环节依赖海外的问题，量产稳定性与自主可控性存在短板。而DF1000的核心产业价值，在于搭建了高度自主可控的全国产适配供应链体系，从芯片设计、晶圆制造、先进封装到测试适配，核心环节均依托国内产业资源落地，有效规避海外断供风险，具备规模化量产的基础条件。
根据官方披露信息，DF1000核心架构、软件定义技术、三维混合键合封装技术均为东方算芯自主研发，拥有自主知识产权；14nm晶圆制造依托国内成熟产线完成，无需EUV设备；配套核心元器件均完成国产适配。整套供应链无明确海外卡脖子断点，是当前国内少数实现全流程国产化适配的大算力AI芯片，可稳定量产、持续迭代。
依托上海浦东产业区位优势，东方算芯已联动国内设计、封测、算力服务等上下游企业，初步形成配套产业生态。DF1000的落地，不仅填补了国内软件定义3D近存计算AI芯片的品类空白，也带动国内先进三维封装、近存计算、软件定义芯片等细分赛道的技术迭代，完善国产算力产业配套体系。
相较于部分依赖海外传统架构、制程迭代的国产AI芯片，DF1000走出了差异化的换道路径，以架构创新为核心、国产供应链为支撑，形成了可量产、可落地、可迭代的国产化算力方案，为国产高端AI芯片发展提供了新的技术思路与产业范式。
四、行业发展趋势与产品未完善之处

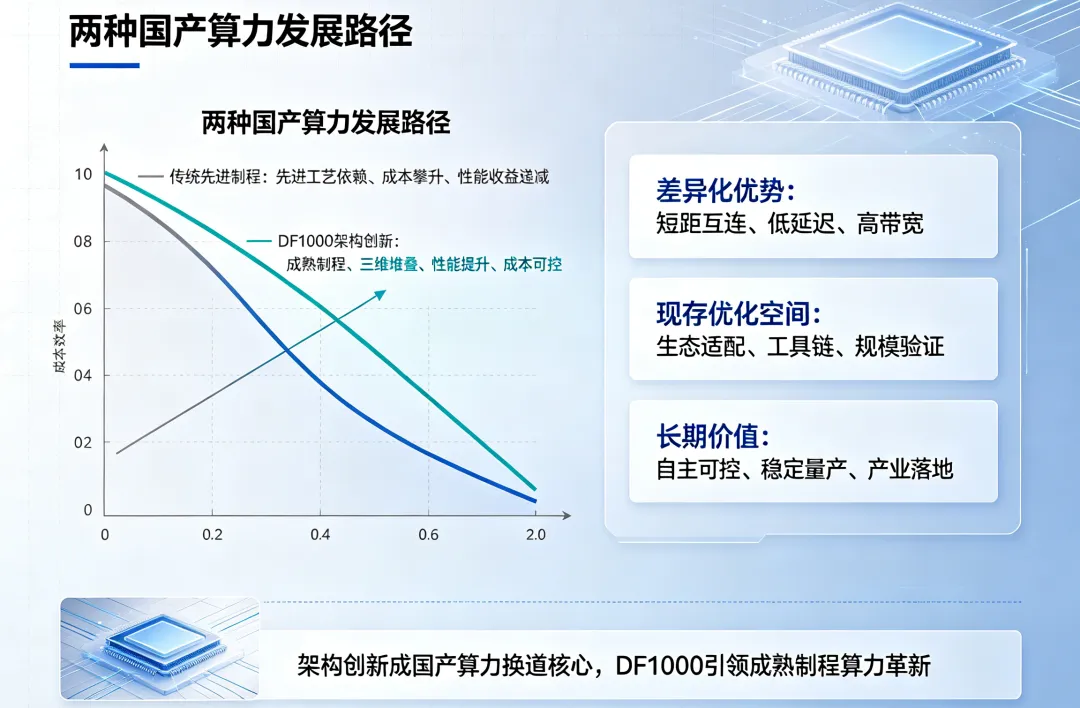

从全球芯片产业趋势来看，先进制程微缩的边际收益持续降低、研发与制造成本大幅攀升，单纯依赖制程迭代的算力升级模式已进入瓶颈期。以三维堆叠、近存计算为代表的架构创新，成为全球算力芯片突破物理限制、提升能效比的重要方向。DF1000的落地商用，标志着国内在3D近存计算、软件定义算力赛道实现了阶段性突破，抢占了产业新赛道的发展先机。
同时，软件定义硬件是未来AI芯片的重要发展趋势。人工智能算法迭代速度远快于硬件迭代周期，固定架构芯片容易出现硬件与算法适配滞后的问题。软硬件解耦、可动态重构的设计，能够适配算法快速迭代需求，降低算力升级成本，延长硬件使用周期，这也是DF1000适配未来算力发展的核心优势。
客观而言，作为国内首批落地的软件定义3D近存计算AI芯片，DF1000仍存在多项可优化空间。其一，三维混合键合堆叠工艺相较于传统平面芯片工艺更为复杂，多层晶圆键合存在良率叠加损耗问题，规模化量产良率与成本控制仍有优化空间，这也是全球3D堆叠芯片行业的共性痛点；其二，软件定义生态尚处于初期建设阶段，适配各类大模型、行业专属场景的工具链、优化套件仍需持续迭代完善；其三，大规模多芯片集群互联协同效率、超大参数模型适配能力，仍有持续升级的潜力。对比来看，华为韬定律属于前沿技术理论与原型体系，尚未落地大规模商用产品；DF1000是当前国内为数不多实现商用落地与规模量产的3D近存计算AI芯片，在工程落地与产业实用层面具备阶段性优势。
五、国产算力换道超车的里程碑突破
DF1000的发布，是国产高端AI芯片一次重要的架构级创新突破。产品摒弃了单纯追随海外先进制程的迭代思路，通过3D堆叠近存计算架构优化算存关系，针对性破解存储墙、带宽墙、功耗墙等行业共性难题，以成熟国产制程实现了可观的大算力性能，验证了“架构创新弥补制程差距”的可行性，为国产算力换道发展提供了实证案例。
从技术价值来看，DF1000的3D近存计算架构，为国内突破传统AI芯片物理瓶颈提供了自主技术方案，重构了成熟制程下的算力释放逻辑；从产业价值来看，高度国产化的供应链体系，有效降低了高端算力芯片的外部依赖风险，具备持续量产与迭代的产业基础；从行业价值来看，产品推动国产AI芯片从单纯跟随迭代，转向架构自主创新，带动国内先进封装、近存计算等细分产业协同发展。
未来，随着DF1000量产规模扩大、软件生态持续完善，产品可广泛适配AI推理、中小型模型训练、行业智能算力中心、工业智能化等场景，持续夯实国产通用算力底座，推动国内高端芯片产业链、供应链自主化水平持续提升，助力国产算力产业实现差异化、换道式发展。
