小区反复跳闸,配电室没有报警就说明没问题吗?

住户感受到的是反复跳闸、短时停电、公共服务停运或焦糊异味，值班记录却可能没有温度报警。没有报警、实际局部发热和红外图像属于三类不同证据，彼此不能替代。本文从客户后果和供电边界出发，解释负荷、连接状态、三相差异、环境及红外测量条件，说明怎样把一张热像补成可供专业诊断的证据，并在处理后完成同条件复测。

配图说明：全文图片为技术示意，不对应具体项目或真实人员；涉及设备关系、位置与操作边界时，以现场图纸、产品资料、属地要求和专业意见为准。

一种需要立即核清的场景是：小区一晚发生两次短时停电。若相应回路受到影响，电梯、门禁、公共照明、水泵或其他公共服务可能短时停运；现场还可能有人反馈焦糊异味。

可值班记录里没有温度报警，保护装置也未必留下与“局部发热”直接对应的提示。红外巡视时，同一组连接位置中却出现一处明显热差异。

住户需要的是尽快恢复稳定供电，项目需要的是查清影响范围和失效链条。此时只说“系统没有报警”不够，只凭一张红色热像断定“这里导致了跳闸”也不够。

反复跳闸或停电是客户后果，局部热差异是一条专业线索。两者是否相关，必须由负荷、保护动作、测量条件、专业诊断和复测共同证明。

01 先确认影响了谁，再判断问题属于哪一段配电边界

一次跳闸、停电或异味事件，先要记录：

·发生日期、时间和持续时长；

·受影响的区域、设备和公共服务；

·是整片停电、单一回路异常，还是用户侧个别故障；

·现场是否存在异味、异响、变色或其他安全边界外可观察现象；

·哪一级保护动作、是否有报警、恢复过程怎样；

·红外热差异是在事件前、事件中还是恢复后发现。

公共配电、专有部分、供电企业设施和具体用电设备，责任与技术边界不同。影响范围没有厘清前，不能把住户侧故障直接归入公共配电，也不能把公共回路异常推给单个用户。

同样，时间上同时出现也不等于因果已经成立。

红外热点可能与跳闸有关，也可能是另一条尚未触发保护的局部热线索；焦糊异味也需要确认来源。项目应先保护现场、保留事件记录并按制度提级，由专业人员判断关联关系。

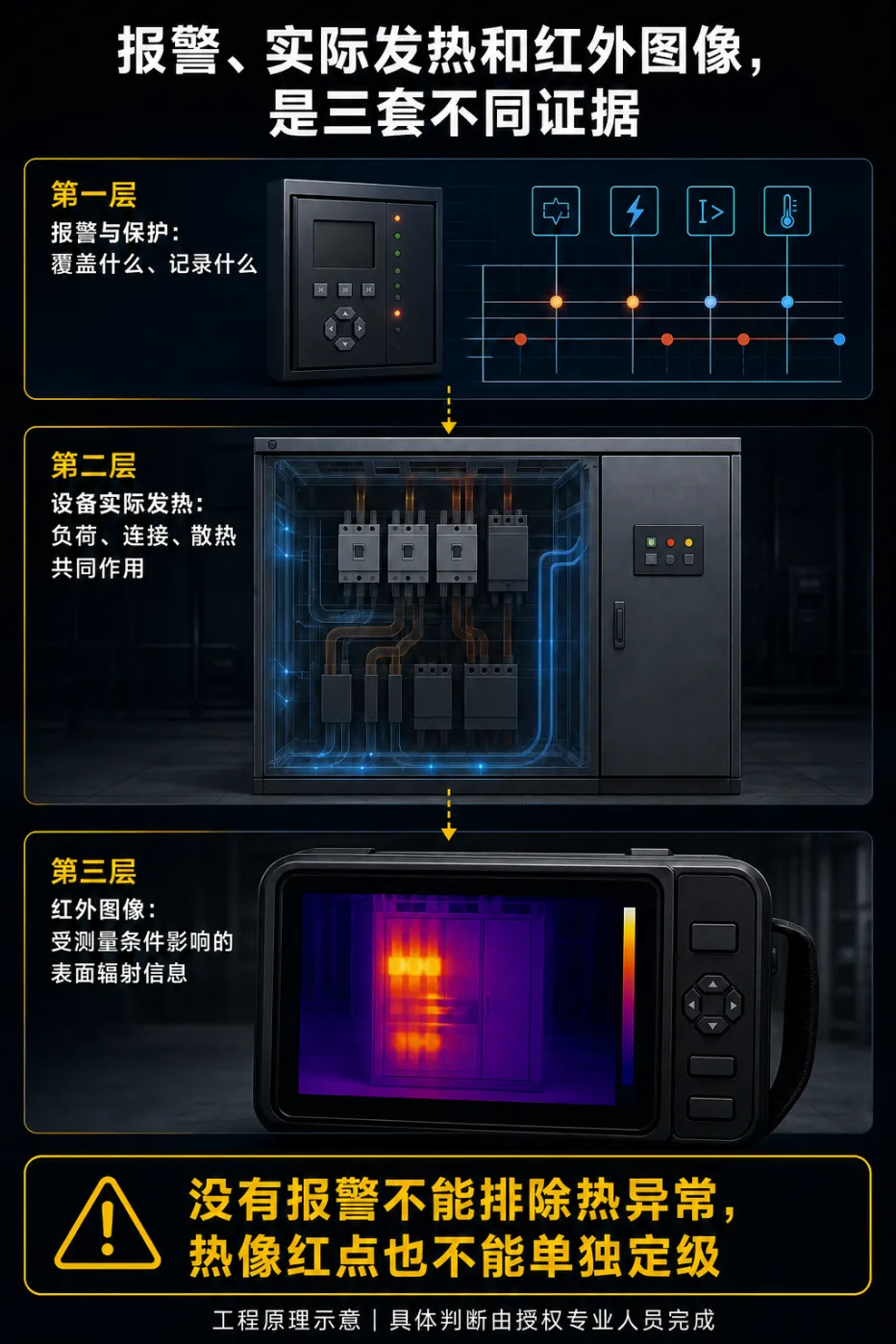

02 报警、实际发热和红外图像，是三套不同证据

报警与保护系统

它关注已经配置的传感器、监测点位、电流、电压、短路、接地或其他保护变量，以及相应触发条件。

没有报警，只能说明当时没有触发已配置的监测或保护条件，不能证明每个连接点都没有局部热差异。

设备实际发热过程

电流、连接状态、三相负荷、运行时间和散热条件共同影响设备温升。一个连接位置的局部热量，未必立即使柜内环境温度明显变化，也未必同步触发其他保护变量。

红外成像与测量系统

热像仪接收设备表面红外辐射，再结合仪器参数和环境条件转换为表观温度与颜色图像。

它能帮助发现肉眼不易识别的热差异，但不能脱离负荷、表面材料、反射和拍摄条件直接判断故障原因。

所以：

·没有报警，不等于没有局部热差异；

·发现热差异，不等于报警或保护系统失效；

·热像出现红点，不等于已经确定故障等级；

·红外筛查不是继续运行、停送电或检修的授权。

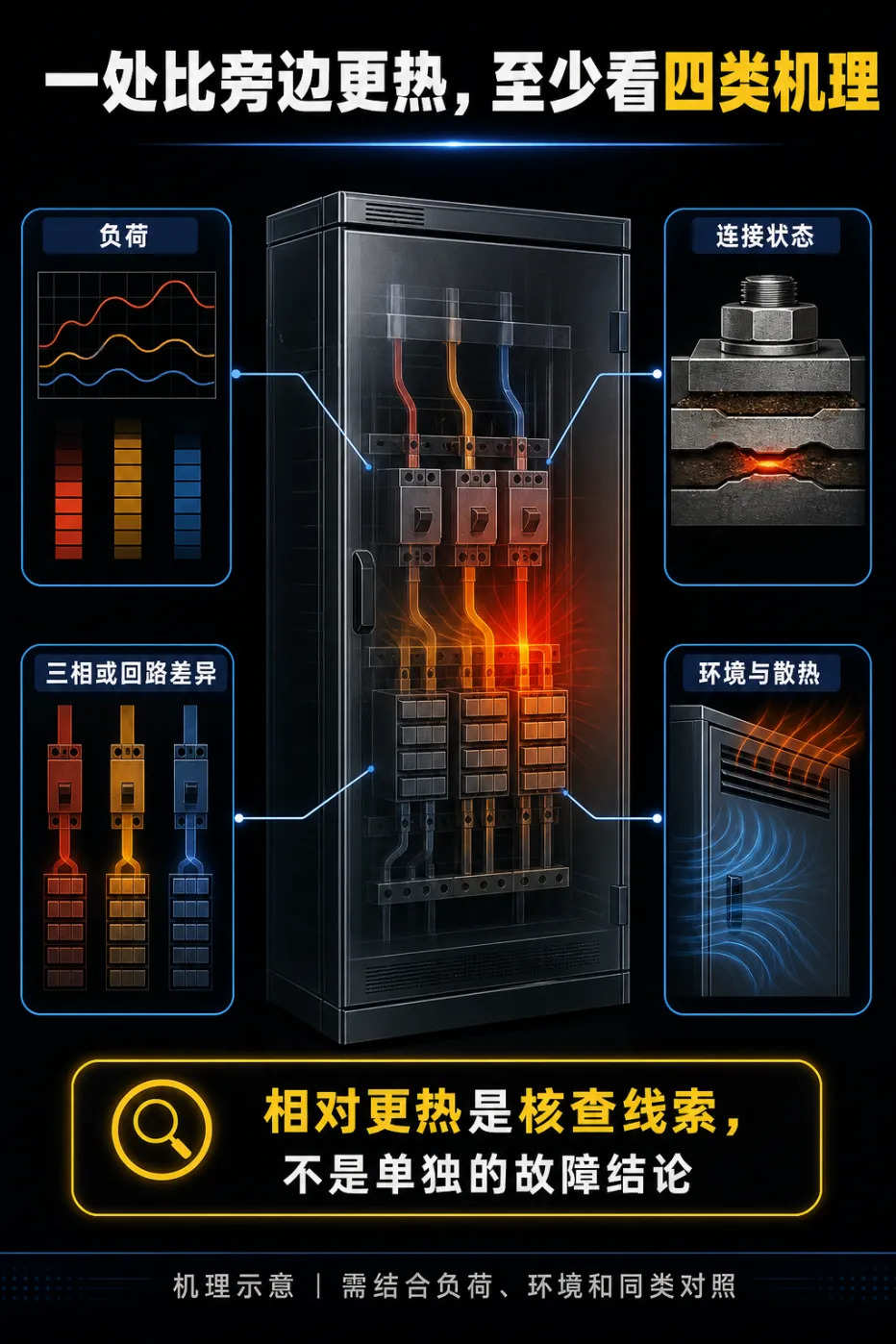

03 一处比旁边更热，至少要看四类机理

负荷

在其他条件相近时，电流和持续运行时间会抬高发热背景。高负荷时，正常部位也会比低负荷时更热；低负荷下未出现明显热差异，也不能证明高负荷时一定正常。

负荷应来自已有仪表、运行记录或专业人员补录。文章不引导普通巡视人员自行进行带电电流测量。

连接状态

连接部位的接触状态发生变化，局部电阻可能增加并形成集中发热。

腐蚀、污染、机械状态、材料和连接质量都可能参与这一过程，但热像看到的是热结果，不能从一个红点直接识别“螺栓松动”“接点腐蚀”或其他具体缺陷。

三相或回路差异

三相负荷不平衡、回路用途不同、谐波、连接状态和散热差异，都可能让对应位置出现温差。

某一相更热是一条筛查线索，不是“接触不良”的自动结论。专业复核还需要三相负荷、对应点、同类回路和其他电气数据。

环境与散热

室温、通风、柜体布置、遮挡、相邻热源和持续运行时间都会改变热基线。

高温天气可能抬高整体温度，但不能直接写成故障原因；不同季节、不同负荷、不同通风条件下的两个绝对温度，也不能直接拼成趋势。

04 热像越红，不代表故障越严重

红外图像中的颜色，是温度数据在当前调色板和温标范围内的视觉映射。

画面中的相对高温点通常会被赋予更醒目的颜色。只要调整温标范围，同一组热数据就可能看起来“更红”或“没那么红”。

GB/T 44006—2024规定红外图像温度表示的相关规则，它帮助解释颜色怎样表达温度，并不是低压配电故障判定标准。

一张可移交的热像至少要保留：

·原始图像和色标范围；

·测点及表观温度信息；

·拍摄时间、设备和运行状态；

·同位置可见光照片；

·仪器、距离、角度和遮挡说明；

·与负荷、环境和专业复核状态的对应关系。

只截取一块“很红”的局部图片，会丢失设备位置、色标和比较条件，既不能说明测量是否可靠，也容易制造错误的风险等级。

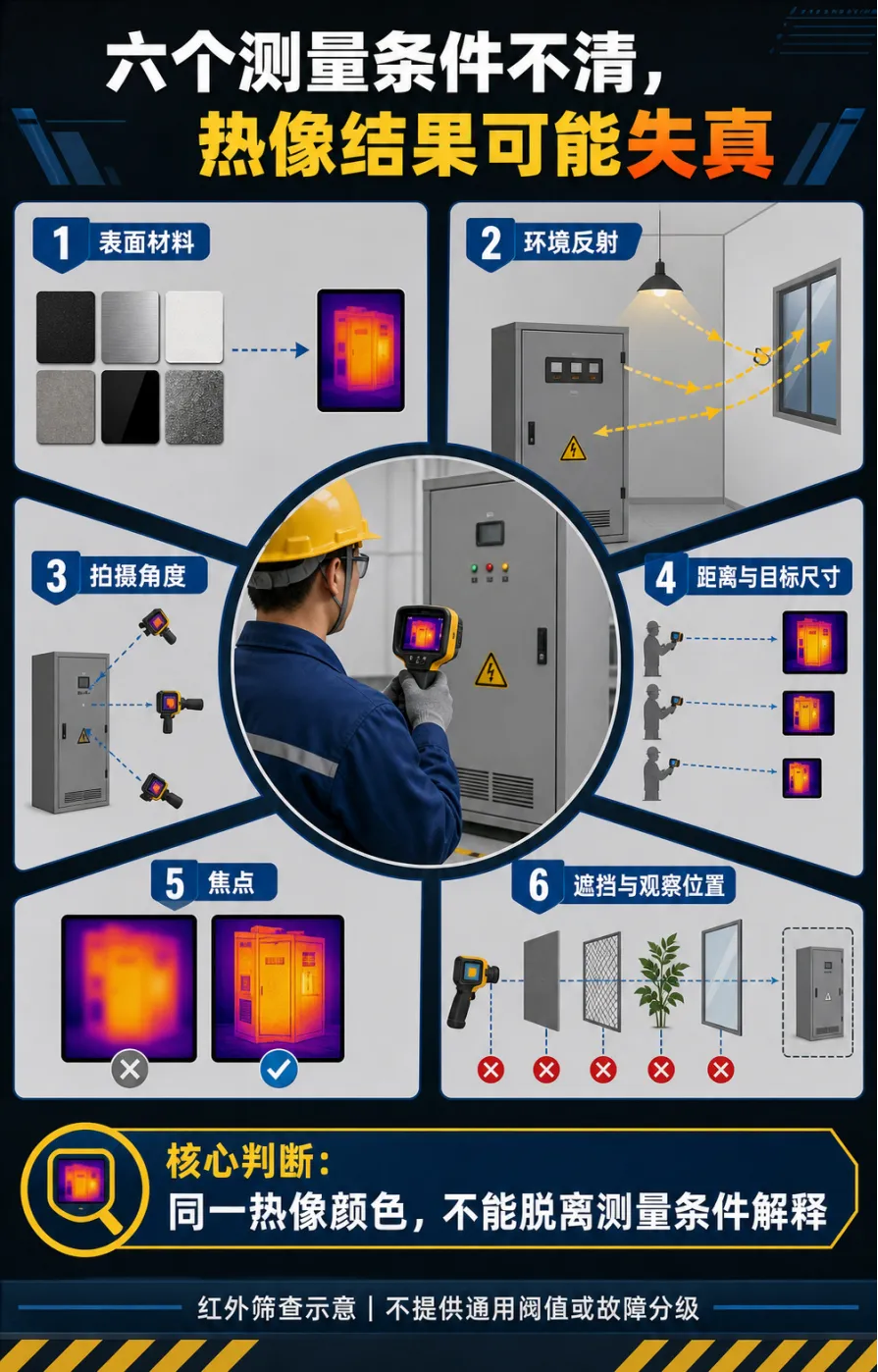

05 六个测量条件不清，温度数字可能失真

表面材料和发射率

不同材料、涂层和表面状态对红外辐射的表现不同。尤其是光亮金属，反射影响可能较大。

反射

人体、灯具、太阳辐射或相邻热源可能在光亮表面形成“假热点”。改变观察角度只能帮助识别反射线索，不能完成故障诊断。

拍摄角度

角度变化会影响有效辐射和反射关系。角度不同的两张图，不能默认具备同等可比性。

距离和目标尺寸

目标虽然“看得见”，却可能小于仪器可靠测量所需区域，温度读数因此混入周边背景。

焦点

失焦会使热点边界模糊，并可能低估局部最高温度。模糊图片不能通过后期放大变成可靠测量。

遮挡、普通玻璃和红外窗口

普通玻璃通常不能让长波红外直接透过。仪器看到的可能是玻璃表面温度或反射，而不是玻璃后的连接点。专用红外窗口也有适用条件和补偿要求。

这里必须守住安全底线：

不能为了看清热点而擅自带电开柜、拆除防护或靠近裸露带电部位。

观察条件不足时，应写“测量条件受限，待专业检测”。

06 没有全国通用阈值时，先做可比证据

物业低压配电设备的结构、材料、负荷、环境和制造商要求差异很大，不能从一篇文章中拿一个绝对温度或相对温差，直接作为所有住宅配电柜的通用合格线。

更稳妥的比较顺序是：

1.同一设备的三相或对应连接点；

2.相同型号、相近负荷和相似环境的同类设备；

3.同一测点在相近负荷、环境和拍摄方式下的历史趋势；

4.制造商资料、项目适用标准和专业检测结论。

作为参照的设备也可能异常。两处都热时，应增加其他正常同类设备和历史资料，不能拿两个异常点互相证明正常。

DL/T 664—2025主要适用于带电高压电气设备。本文只借鉴其测量条件记录、同类比较、趋势观察和专业诊断思路，不把其中设备分类和相对温差阈值套到住宅0.4千伏低压柜。

GB/T 19870—2018规定的是工业检测型红外热像仪相关要求，也不是低压设备故障分级标准。深圳DB4403/T482—2024只能在其地域和适用范围内使用，不能写成全国物业巡视统一规则。

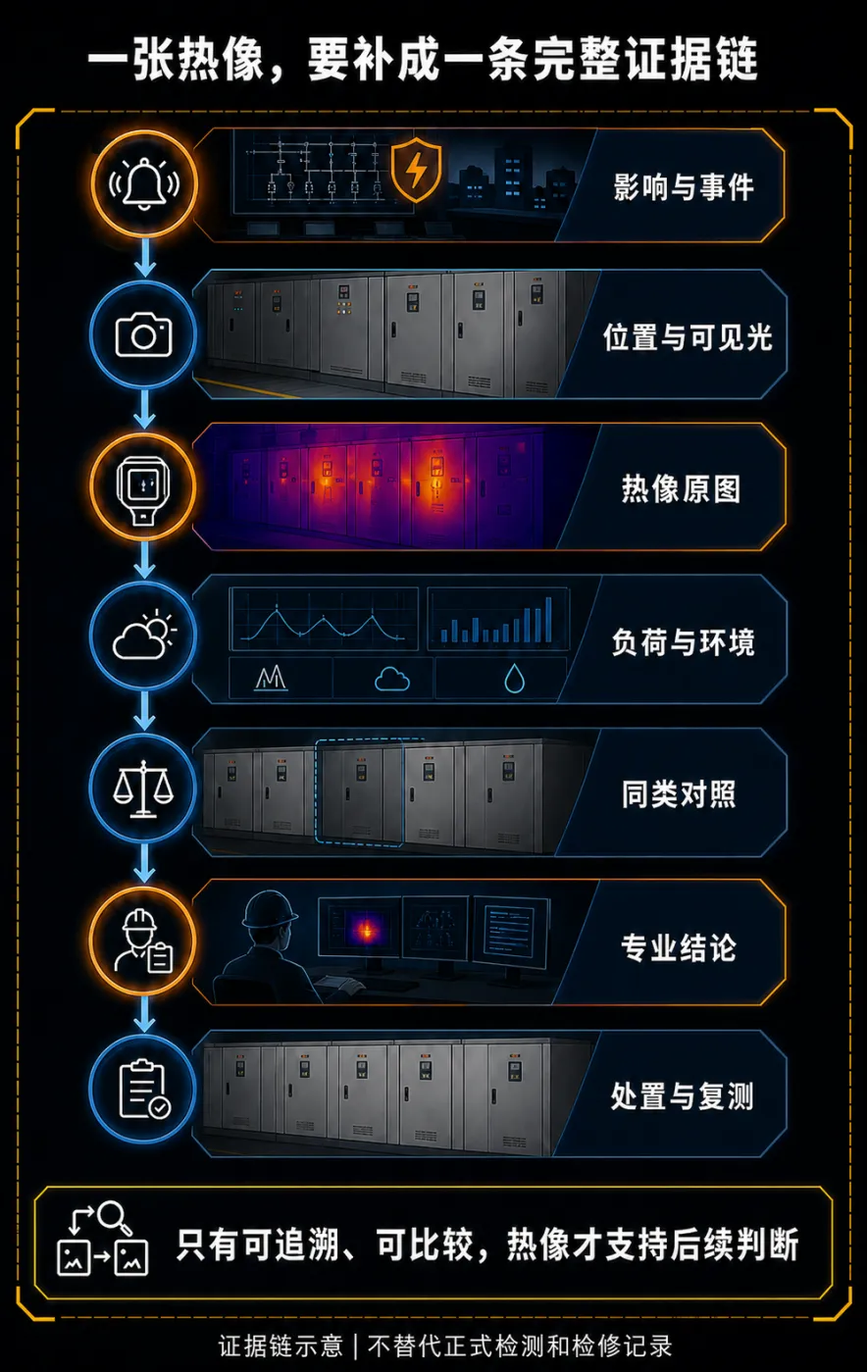

07 一张热像要补成一条完整证据链

发现局部热差异后，至少要把以下信息放到同一条记录中：

·设备、回路和测点唯一编号；

·拍摄日期、时间及运行状态；

·负荷数据、数据来源或“负荷待专业核实”；

·环境温湿度、通风和相邻热源；

·仪器信息、角度、距离、遮挡和窗口情况；

·发射率、反射等参数由谁确认；

·原始热像和同位置可见光照片；

·三相或对应点、同类设备及历史同条件比较；

·报警、保护、跳闸和恢复记录；

·专业复核依据、诊断、批准处置和复测结果。

并不是每一项都要求普通巡视人员自行测量。

物业没有专业数据时，应保留原始线索并写“待专业核实”；负荷、发射率、测量不确定度和电气诊断由具备相应能力的人员补录。

最需要避免的记录是：“温度偏高，已通知维修。”

这句话没有说明哪个设备、什么工况、怎样测得、依据什么判断，也没有证明问题已经处理。

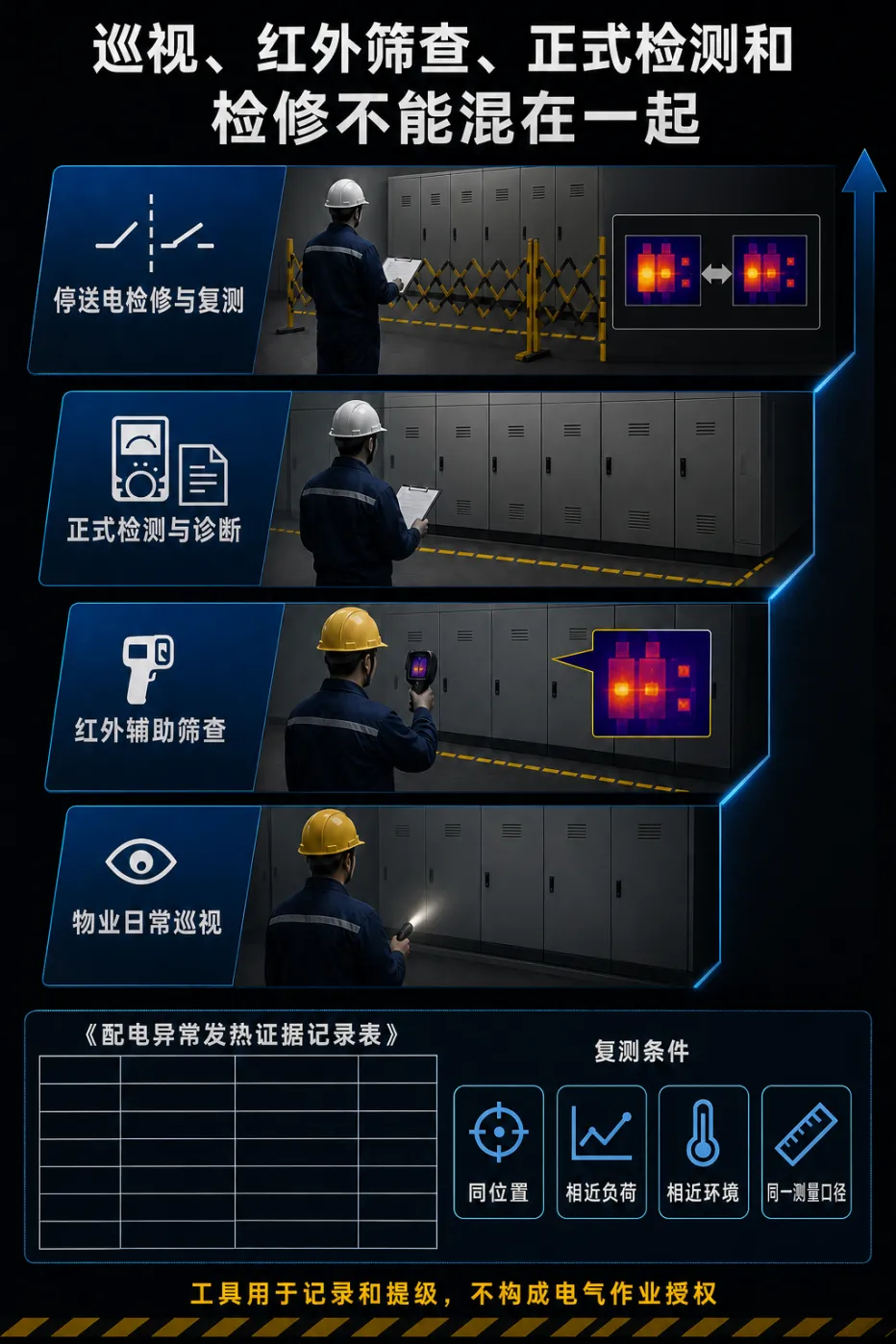

08 物业巡视、红外筛查、正式检测和检修不能混在一起

物业日常巡视

在安全边界外观察已有仪表、监控报警、运行记录、外观、异味和异响，发现异常后记录、报告并落实现场管控。

结论用语是：“发现异常现象，已提级。”

红外辅助筛查

由具备现场授权和相应能力的人员，在批准的安全距离和条件下采集热像、可见光及测量条件。

结论用语是：“发现疑似热异常，需要专业复核。”

正式检测与诊断

由专业单位依据适用标准、设备资料、合同和受控仪器形成有依据的专业结论。

停送电检修与复测

由持证、授权人员按审批和安全程序实施，处理后在可比工况下重新验证。

人员进入管理和电工作业资质是两个问题。配电室进入仍应执行项目门禁和管理制度；没有相应资格、授权和安全条件的人员，不得直接从事对应电工作业。不能把这一要求扩大成“所有无证人员一律不得进入配电室”的绝对法律结论。

本文不提供带电开柜、紧固、测量、拆卸、保护调整、复位、停送电或检修步骤。

祁阳供电单位公开案例中，巡视不仅记录设备温度，还记录时间、环境和负荷，并在专业处理后再次测温。宁波奉化供电单位的公开案例则说明，对应部位比较有助于定位局部热差异。

两个案例均为供电企业场景。可借鉴的是“条件记录—异常定位—专业处置—复测”的闭环，不能移植其作业方式、设备等级或公开温度给住宅低压柜。

09 温度下降不等于闭环，复测条件必须可比

如果处理前是在高负荷、闷热环境下拍摄，处理后却在低负荷、通风良好时复测，温度下降不能全部归因于维修动作。

复测至少要核对：

·是否为同一设备、同一回路和同一测点；

·负荷及三相条件是否相近；

·环境温湿度和通风是否相近；

·仪器、角度、距离、焦点和色标是否可比；

·报警、保护和跳闸记录是否恢复稳定；

·受影响区域的供电和公共服务是否稳定；

·专业结论中的未决风险是否已经处理。

同条件复测还要防止两个误判。

一是“温度降了，所以原因已经确定”。温度改善只能说明热表现发生变化，具体原因仍要以专业诊断和检修证据为准。

二是“没有再跳闸，所以热点已经消失”。保护未动作、负荷降低或设备退出，都可能让事件暂时不再出现，不能替代同测点复测。

条件不一致时，应写“已处理，待可比工况复测”，不能提前关闭问题。

写在最后

小区反复跳闸，配电室没有报警就说明没问题吗？

不能这样判断。

住户感受到的停电和公共服务中断，需要先厘清供电边界和保护事件；红外图发现的局部热差异，需要补齐负荷、环境、测量条件、同类对比和历史趋势。

信息不足时写“待专业复核”，比自行判定“接点松动”“温度合格”更专业，也更安全。

互动：项目红外巡查最难补齐的是负荷、测量条件、同类对比，还是复测记录？欢迎留言只描述“现象与证据缺口”，不要公开配电系统图、设备编号、柜内照片、运行参数或项目位置。关注“顾家顾智慧”，后续继续更新配电异常证据链内容。

在“顾家顾智慧”对话框回复“测温”，领取《配电异常发热证据记录表》。

记录表用于统一设备测点、负荷、环境、热像、同类对比和复测信息，不授权开柜、带电作业、紧固、保护复位、参数调整或停送电操作。

主要来源

DL/T 664—2025《带电设备红外诊断应用规范》标准信息

DB4403/T 482—2024《建筑电气防火检测技术规范》

GB/T 28706—2012《无损检测机械及电气设备红外热成像检测方法》

GB/T 19870—2018《工业检测型红外热像仪》

GB/T 44006—2024《红外图像温度表示规则RGB法》

GB/T 13869—2017《用电安全导则》

应急管理部令第19号《特种作业人员安全技术培训考核管理规定》

宁波奉化红外巡视线路热异常案例

祁阳迎峰度夏红外测温案例

专业边界：本文只用于解释异常线索、红外筛查与专业诊断的边界，不授权开柜、带电接触、保护复位、参数调整、停送电或检修操作。
