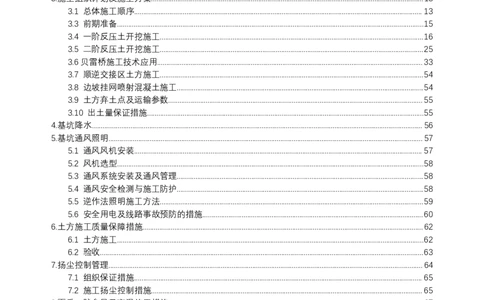

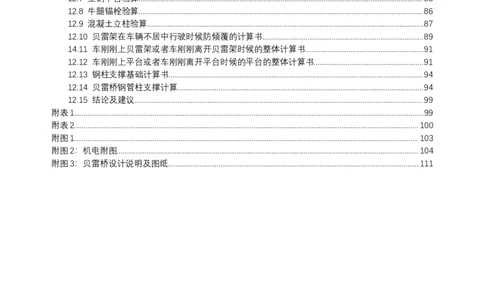

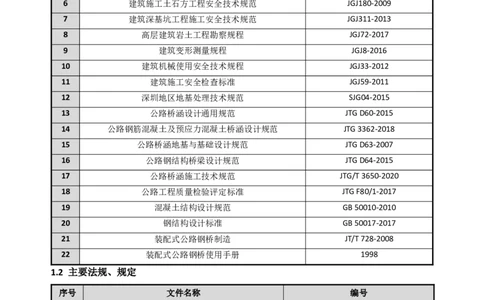

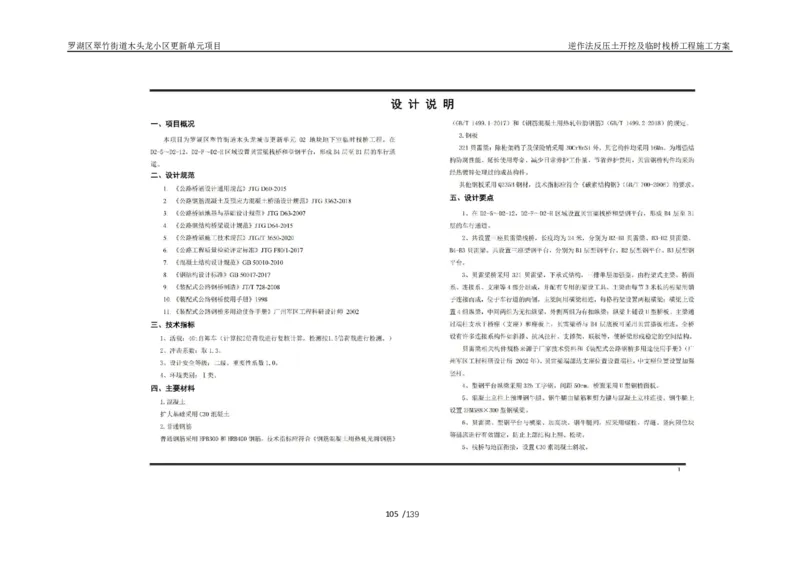

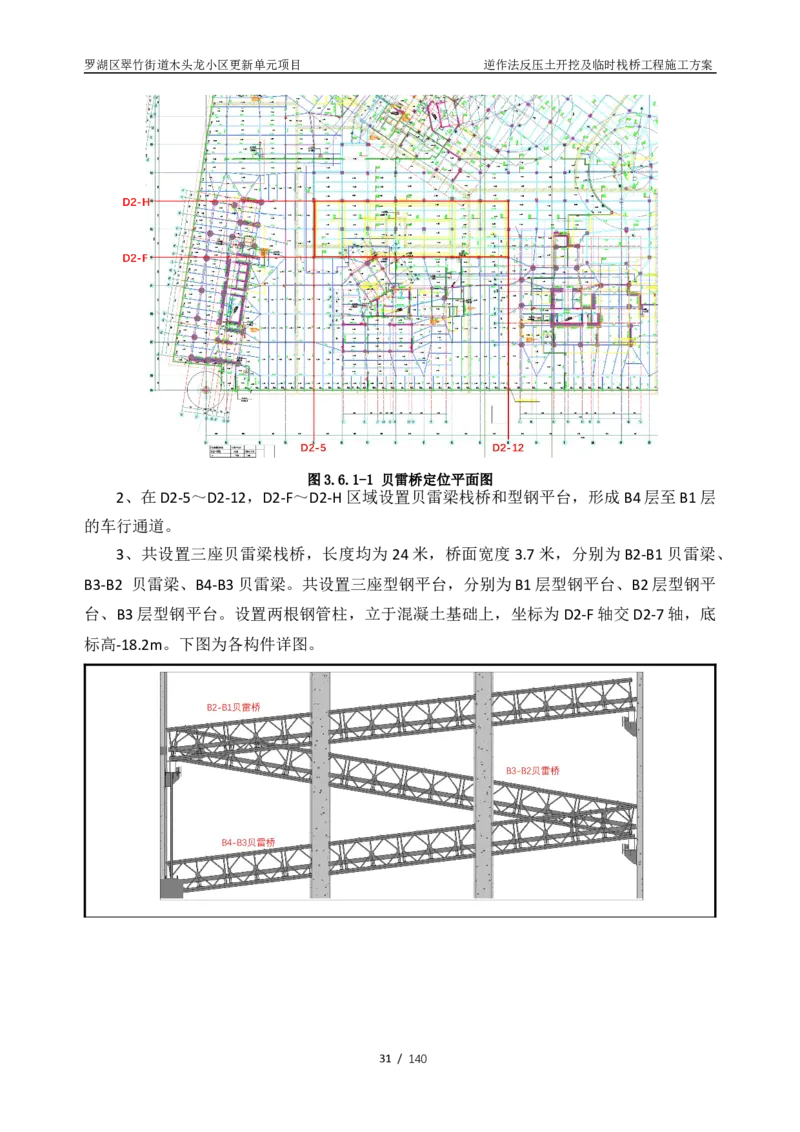

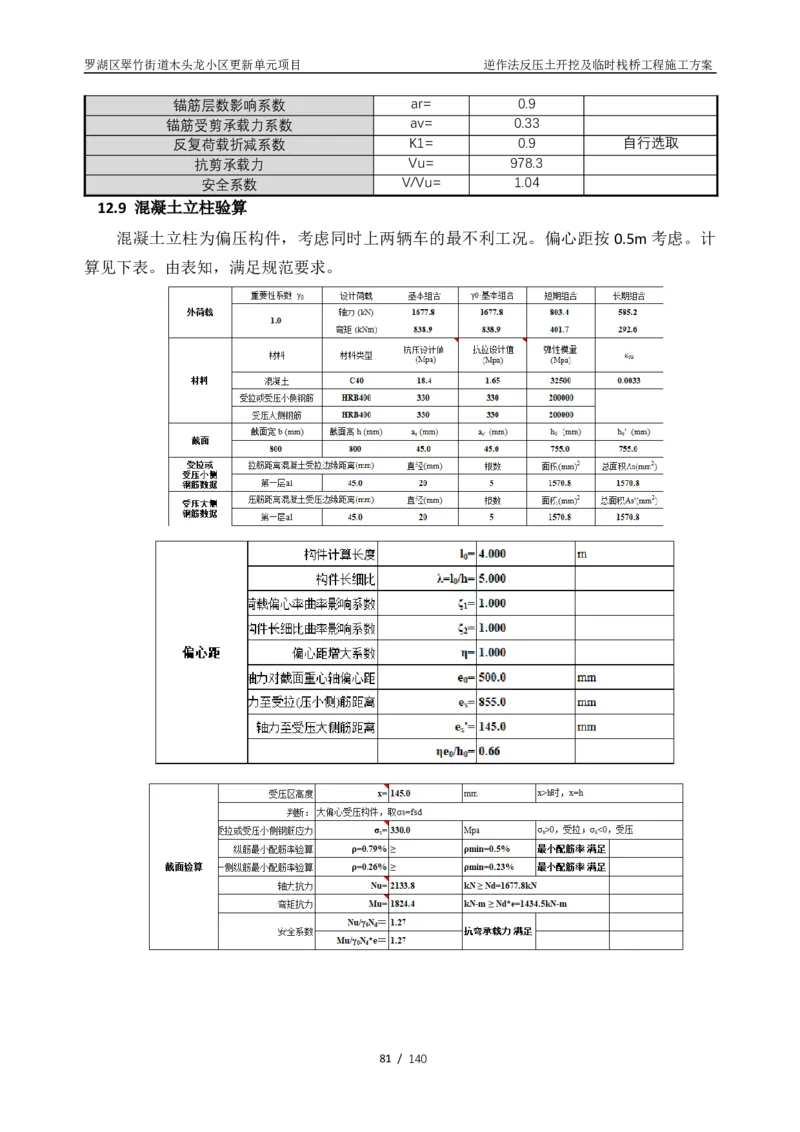

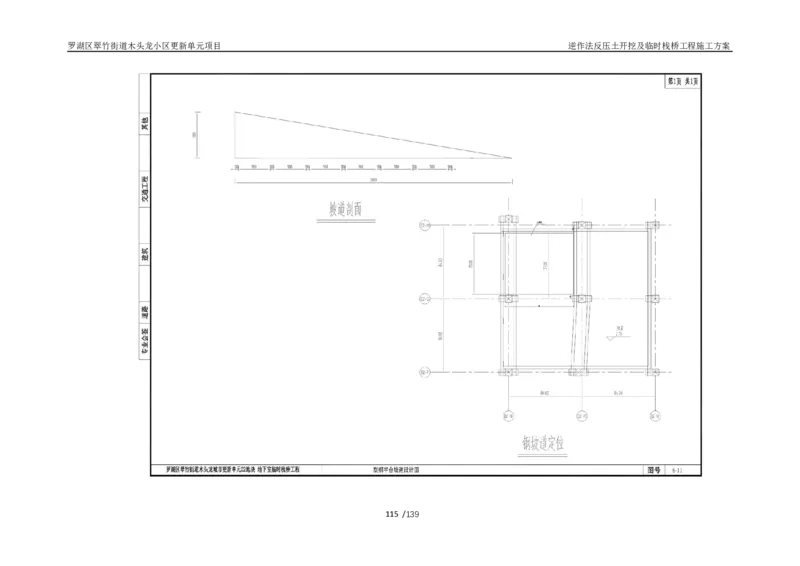

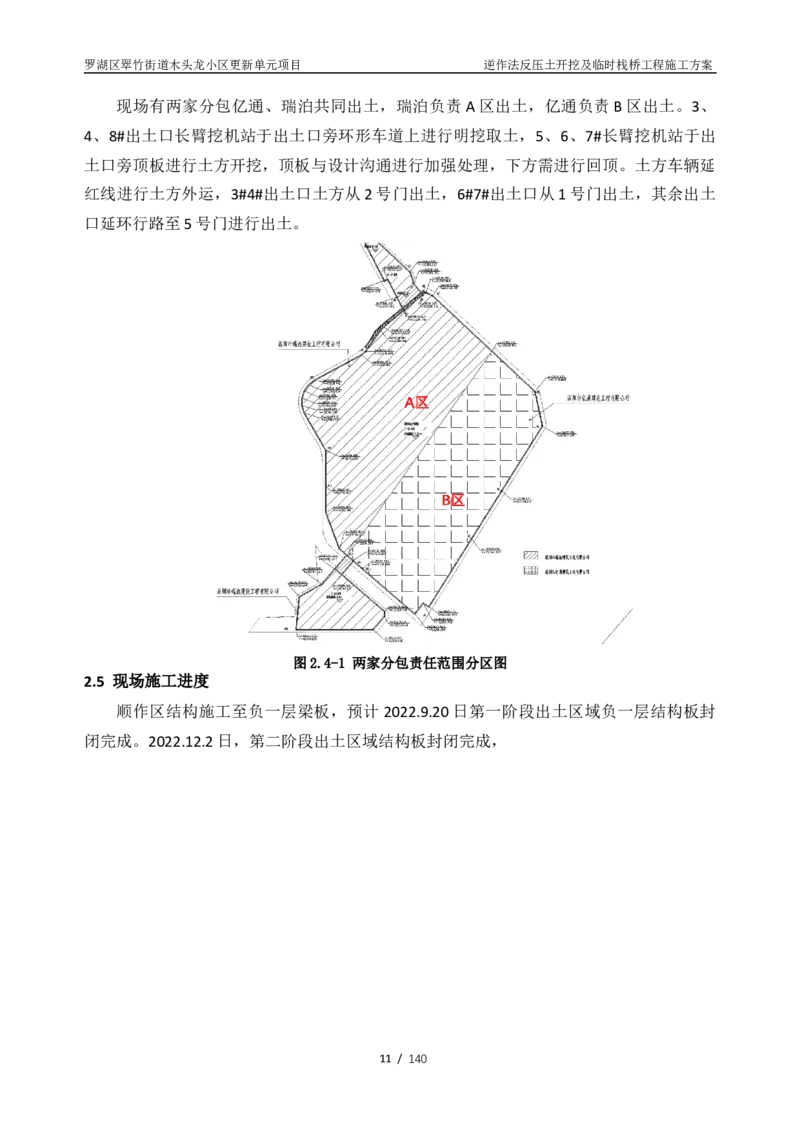

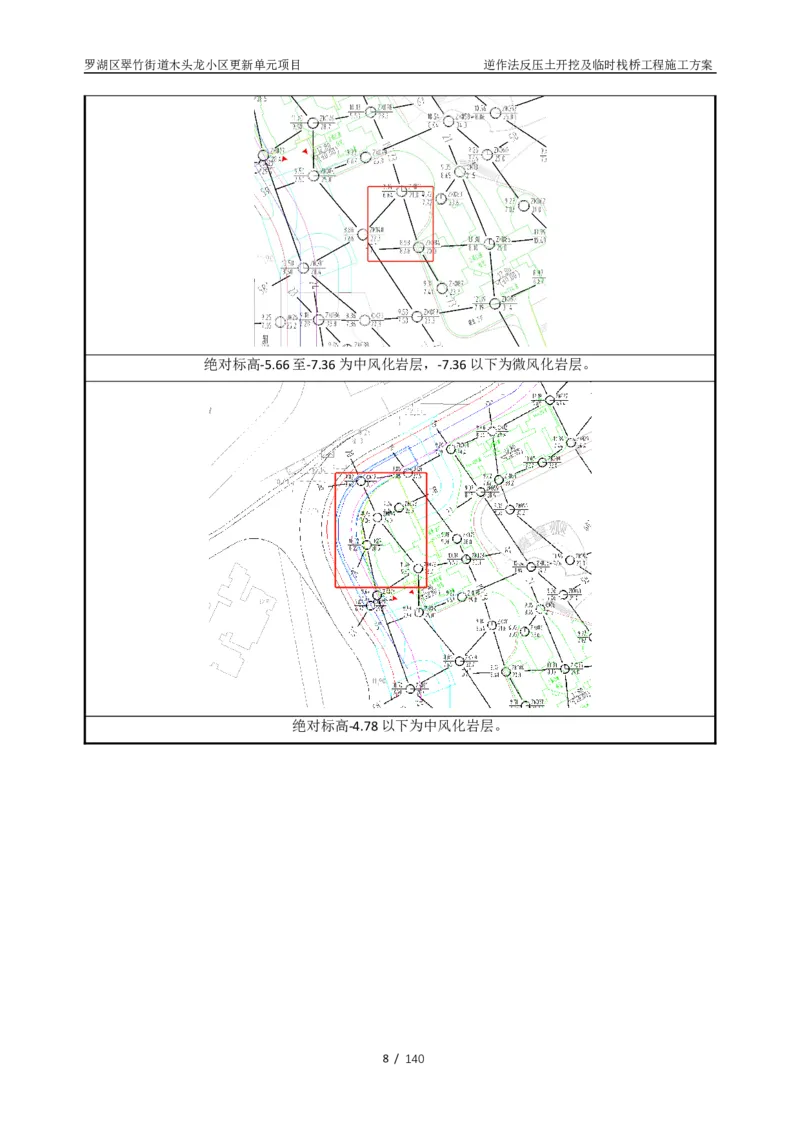

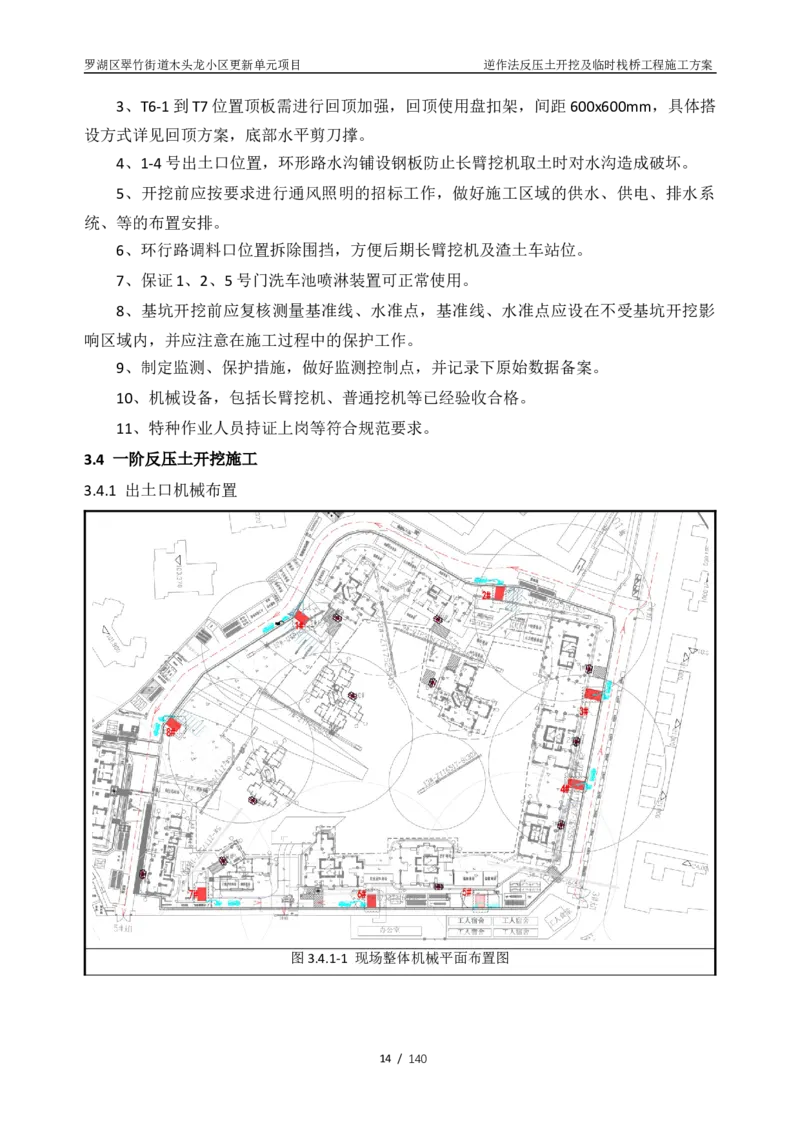

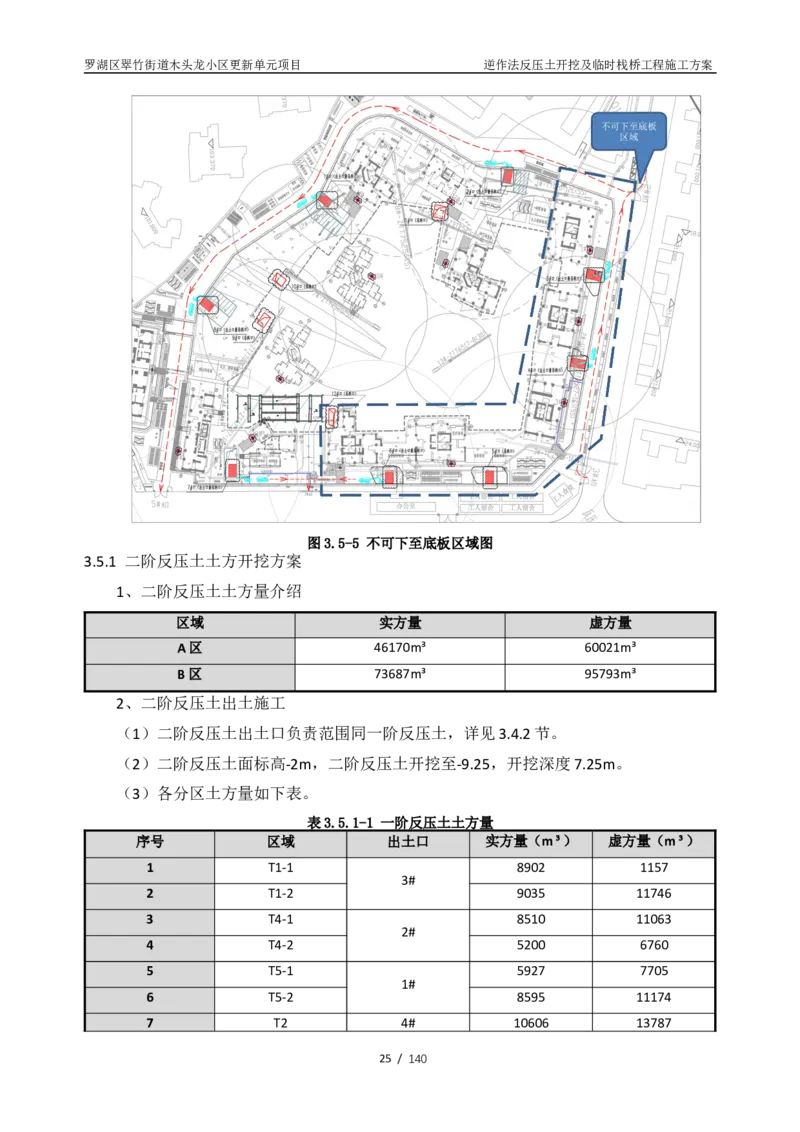

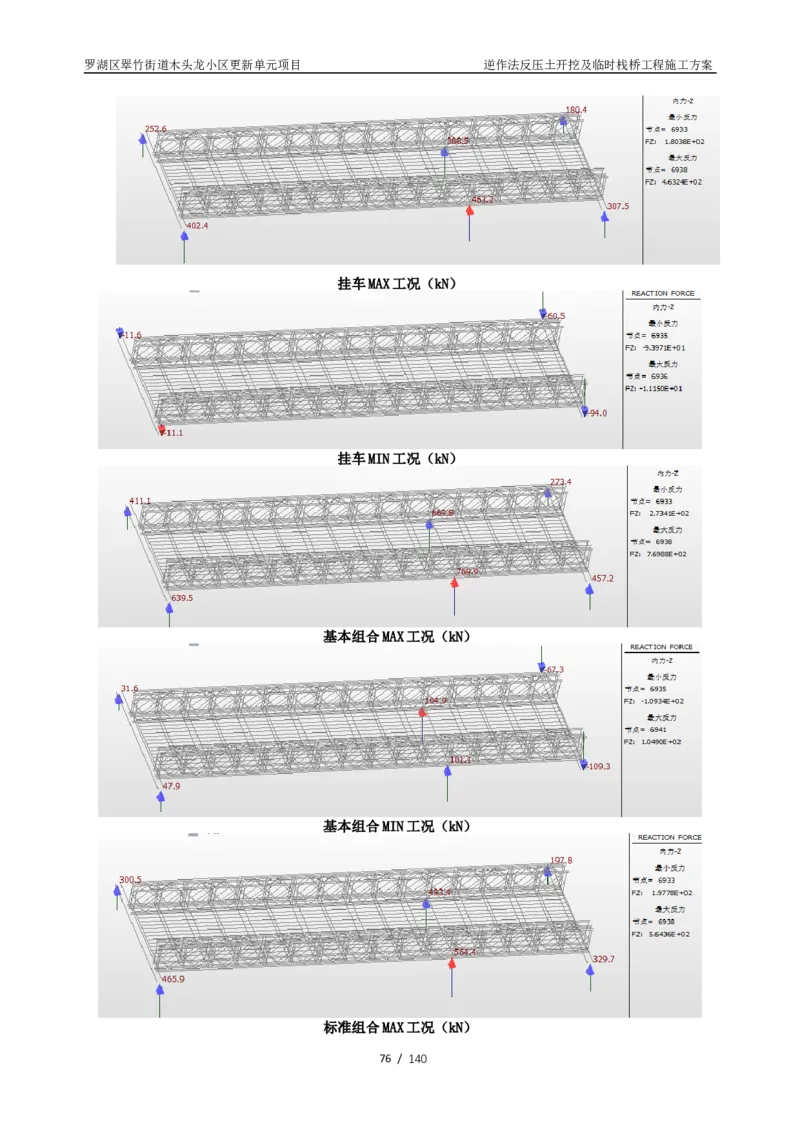

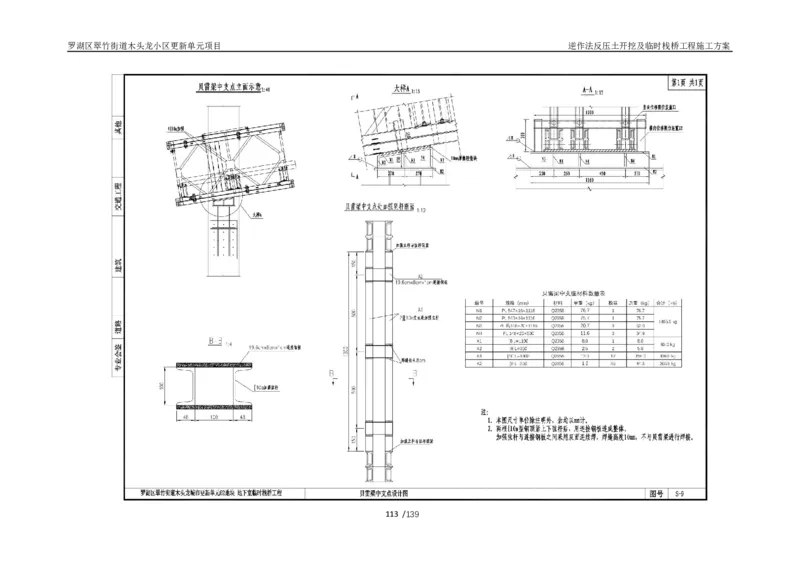

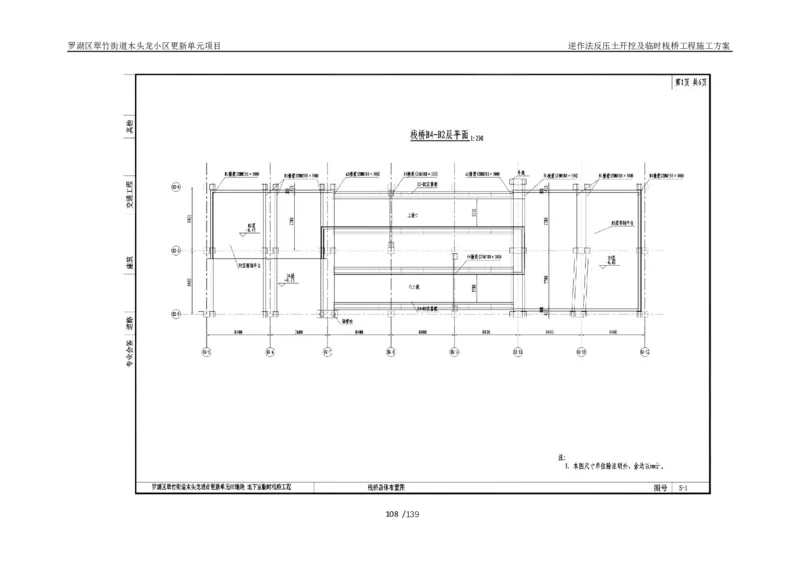

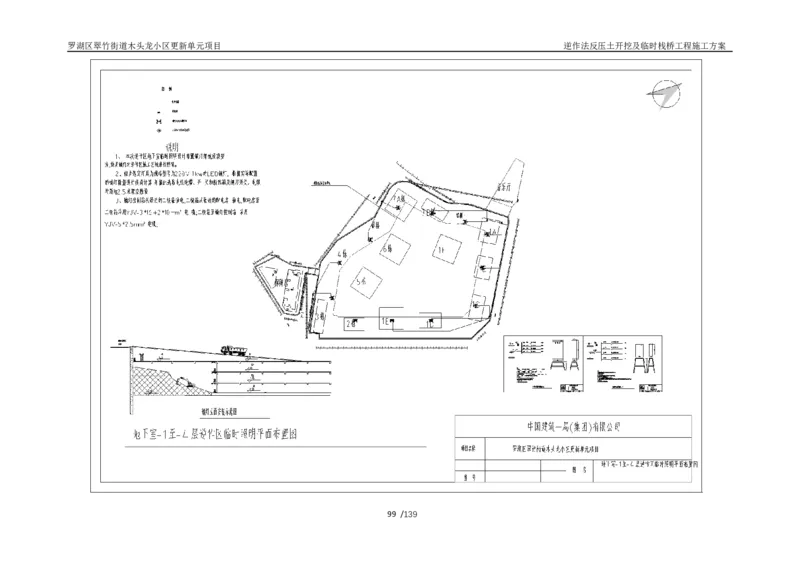

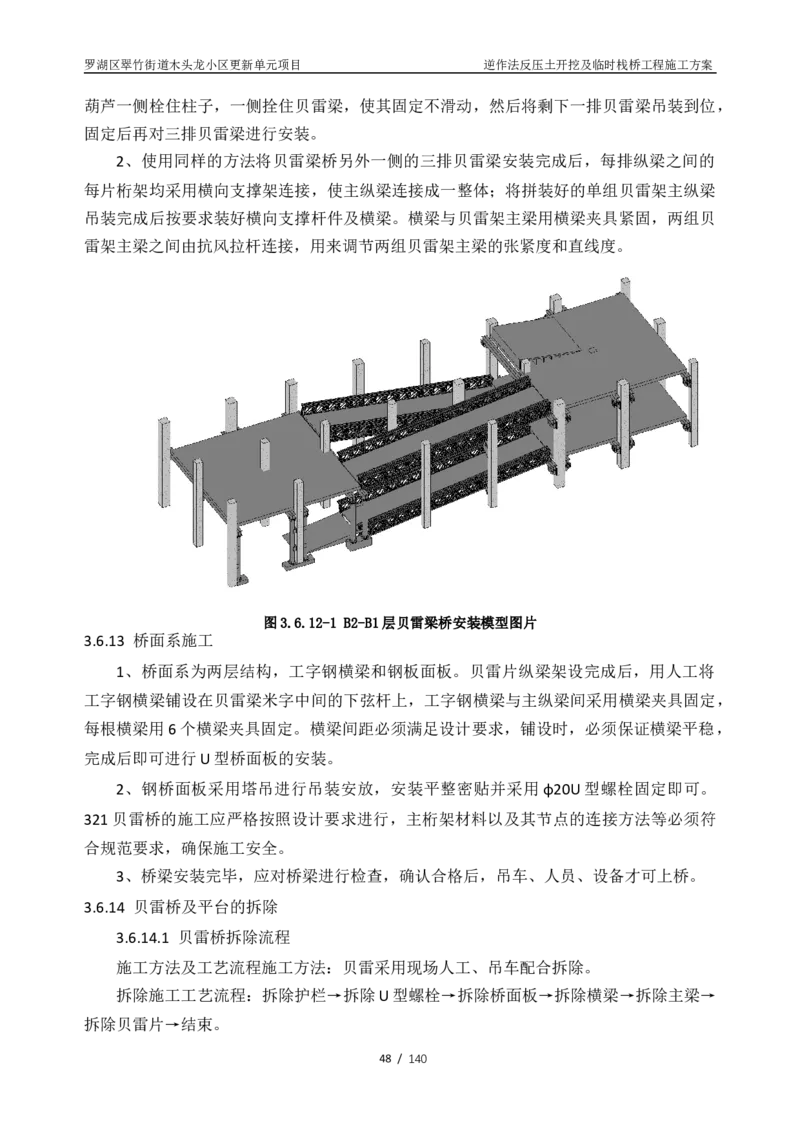

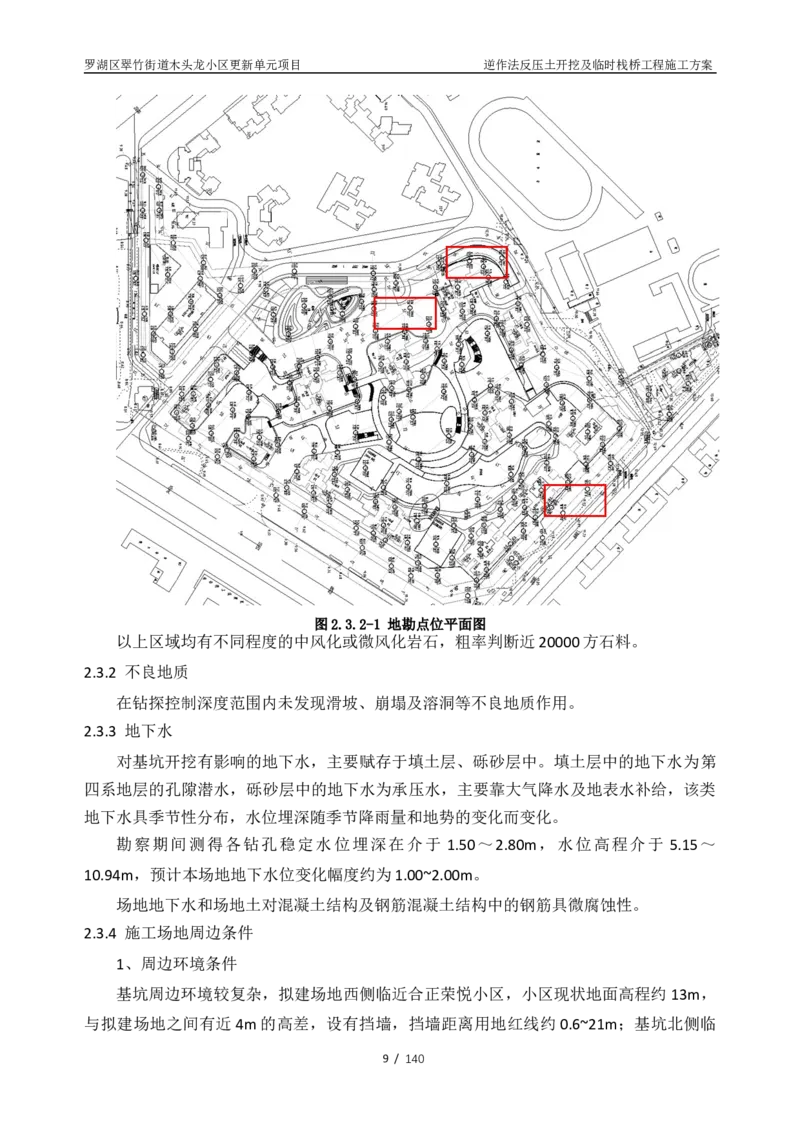

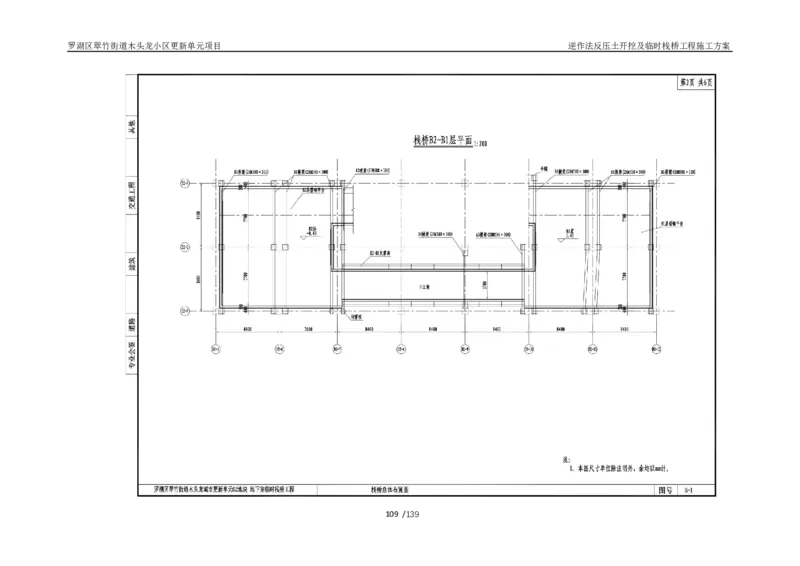

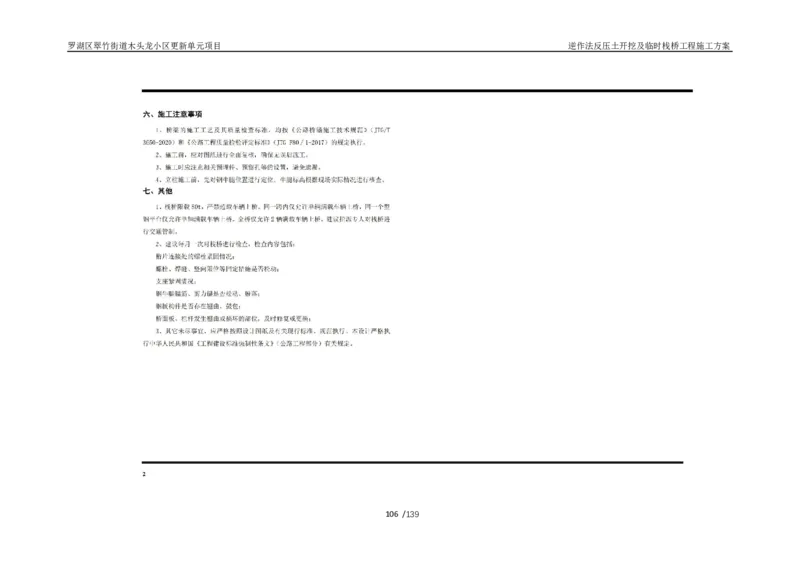

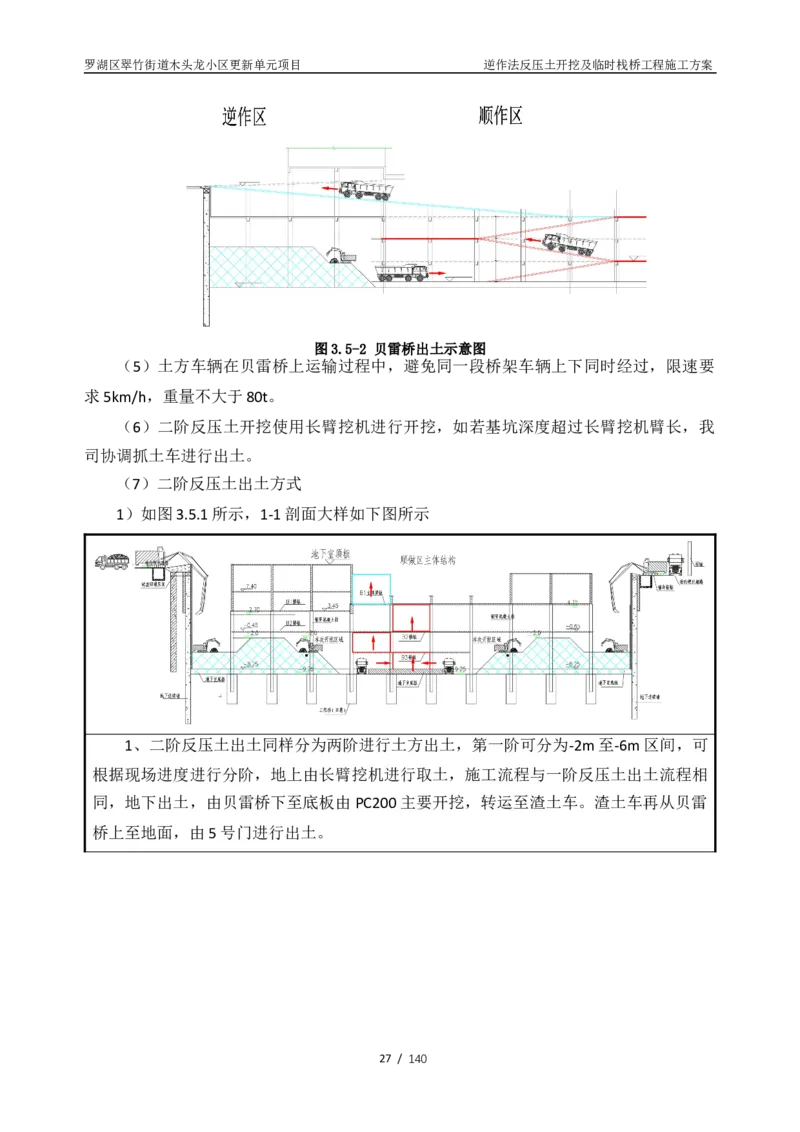

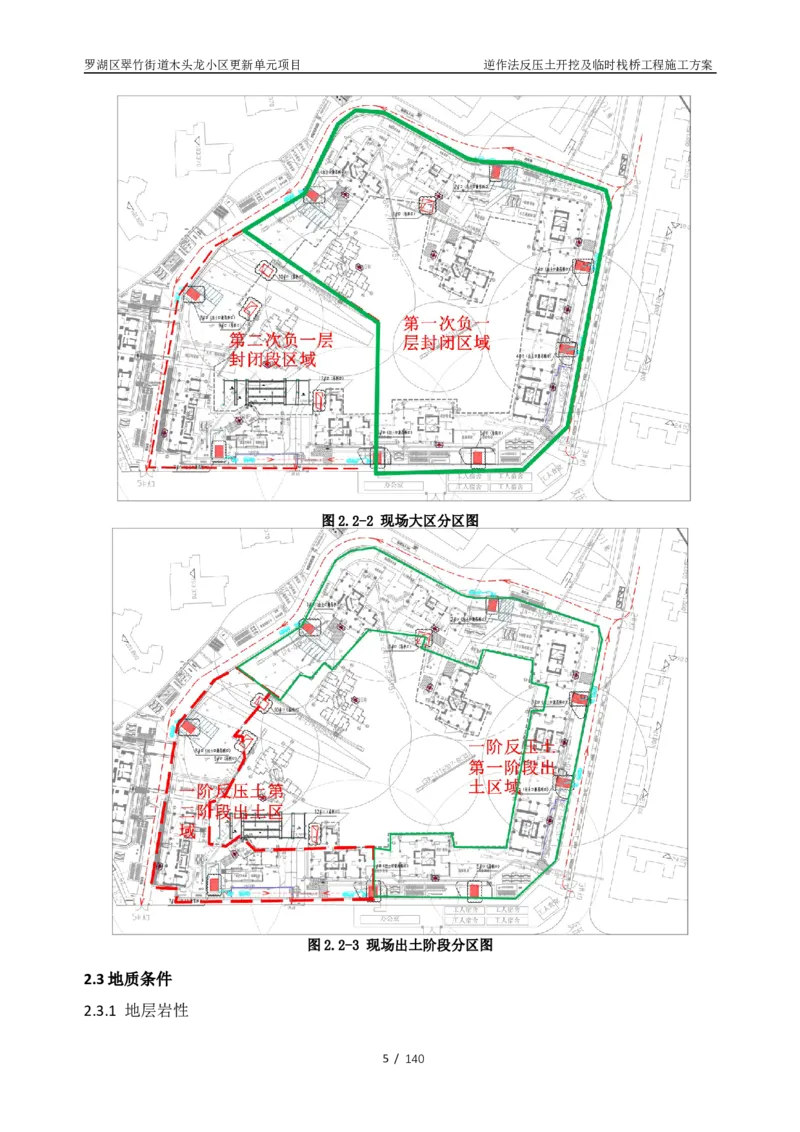

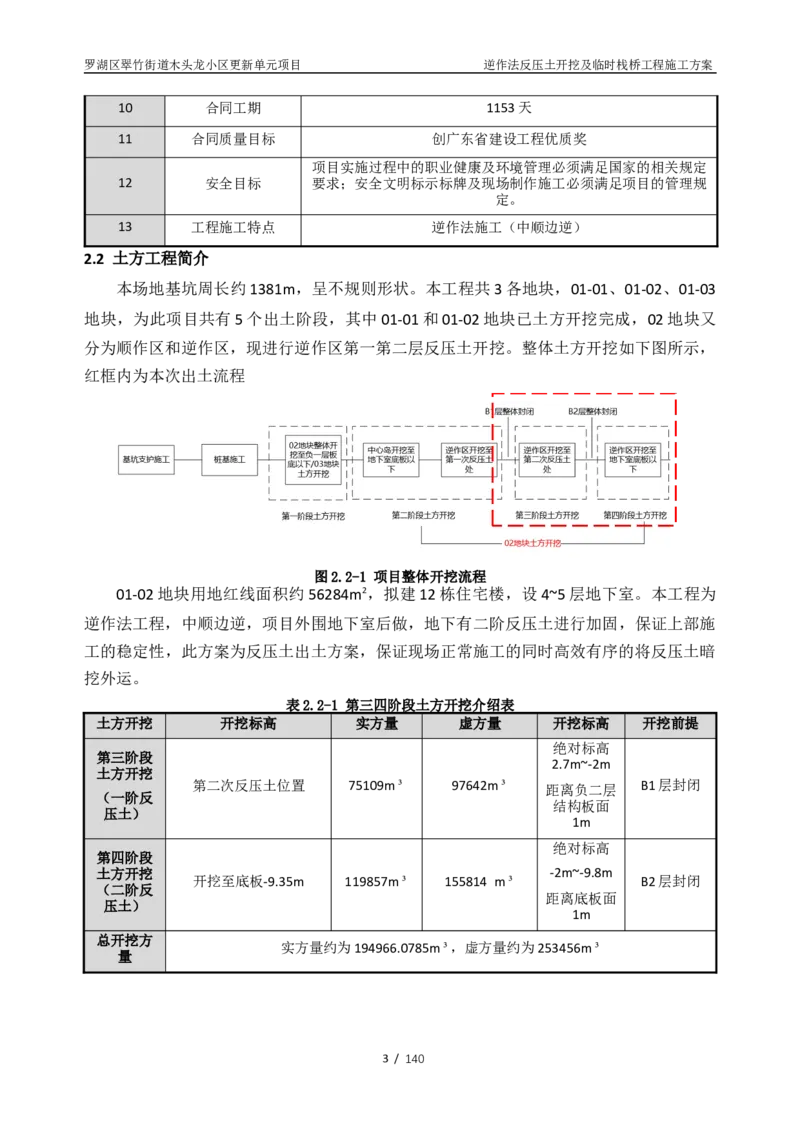

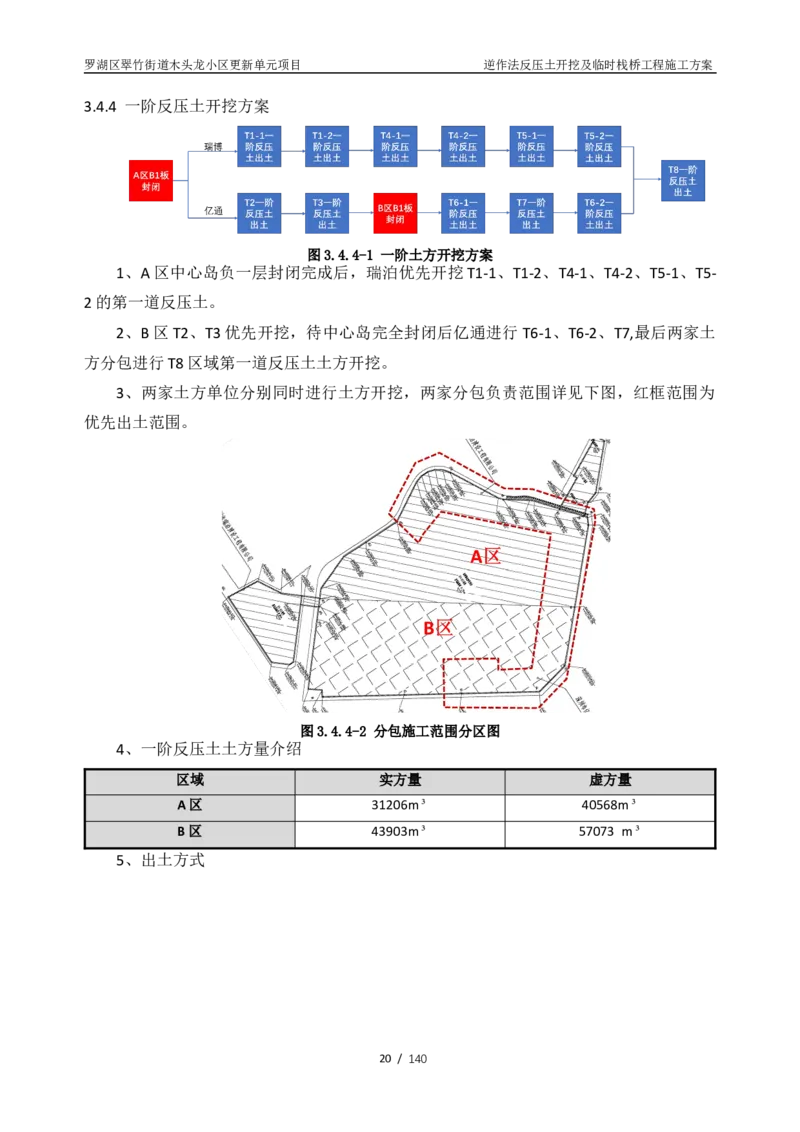

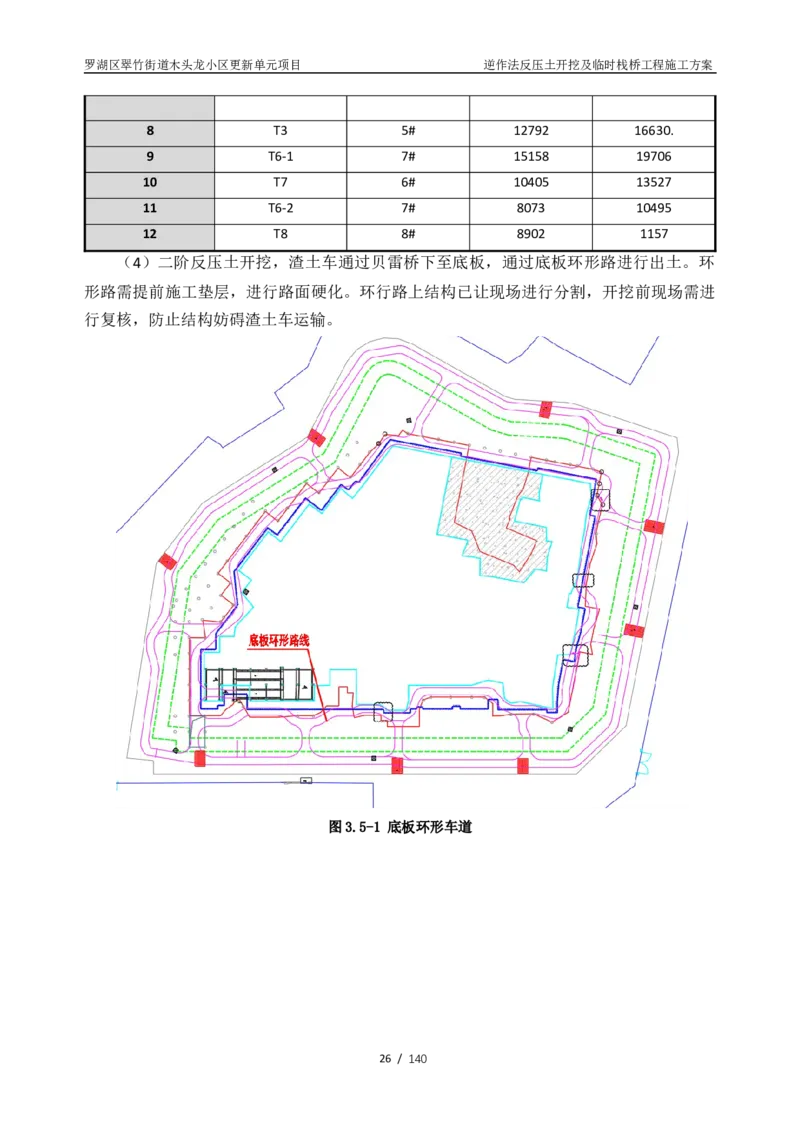

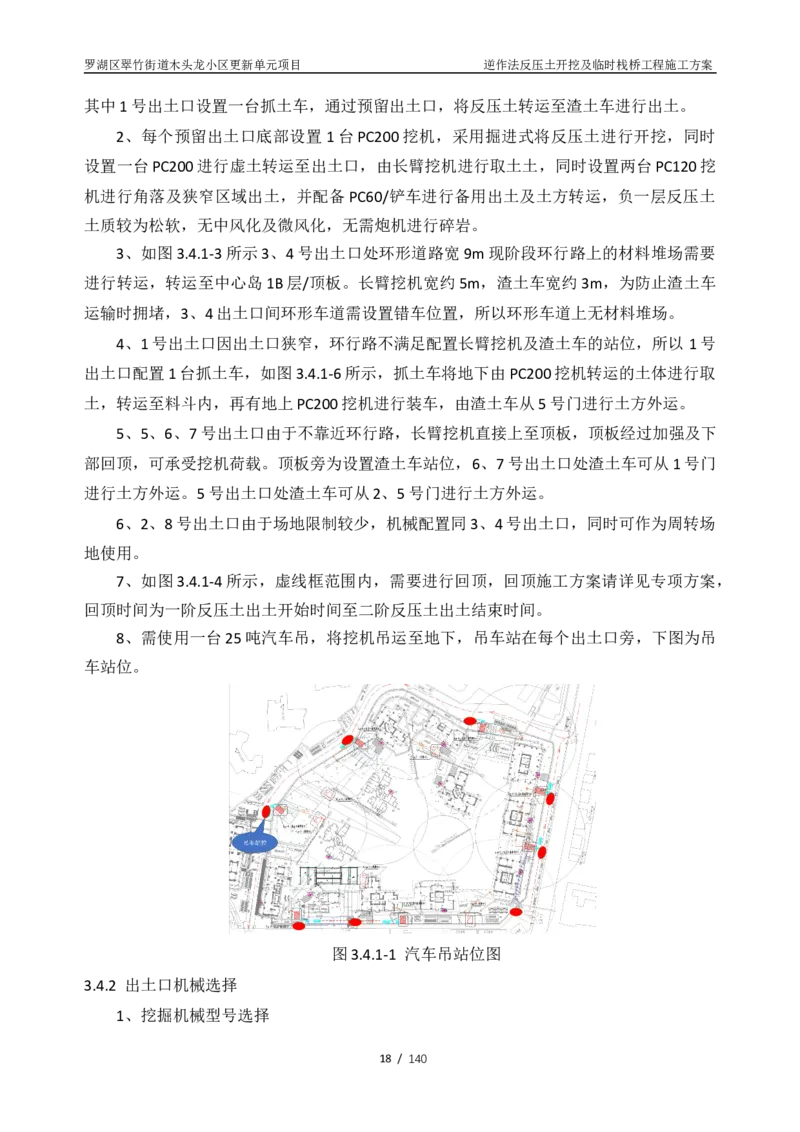

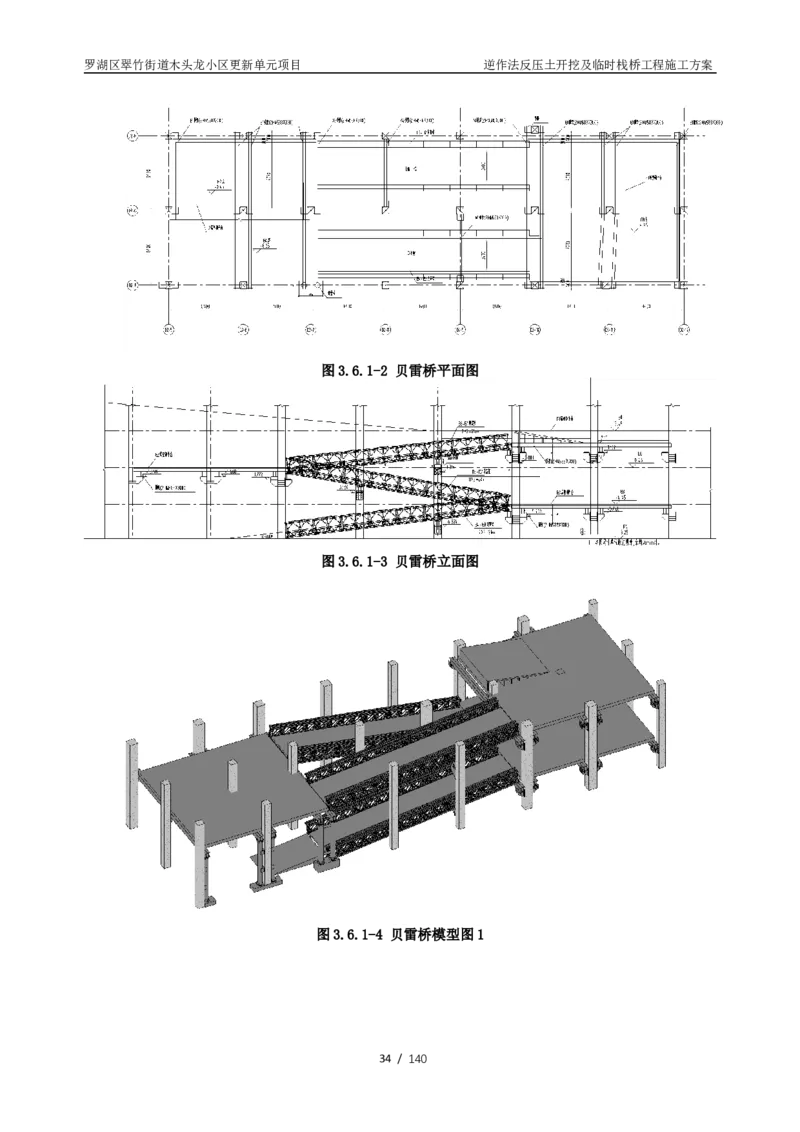

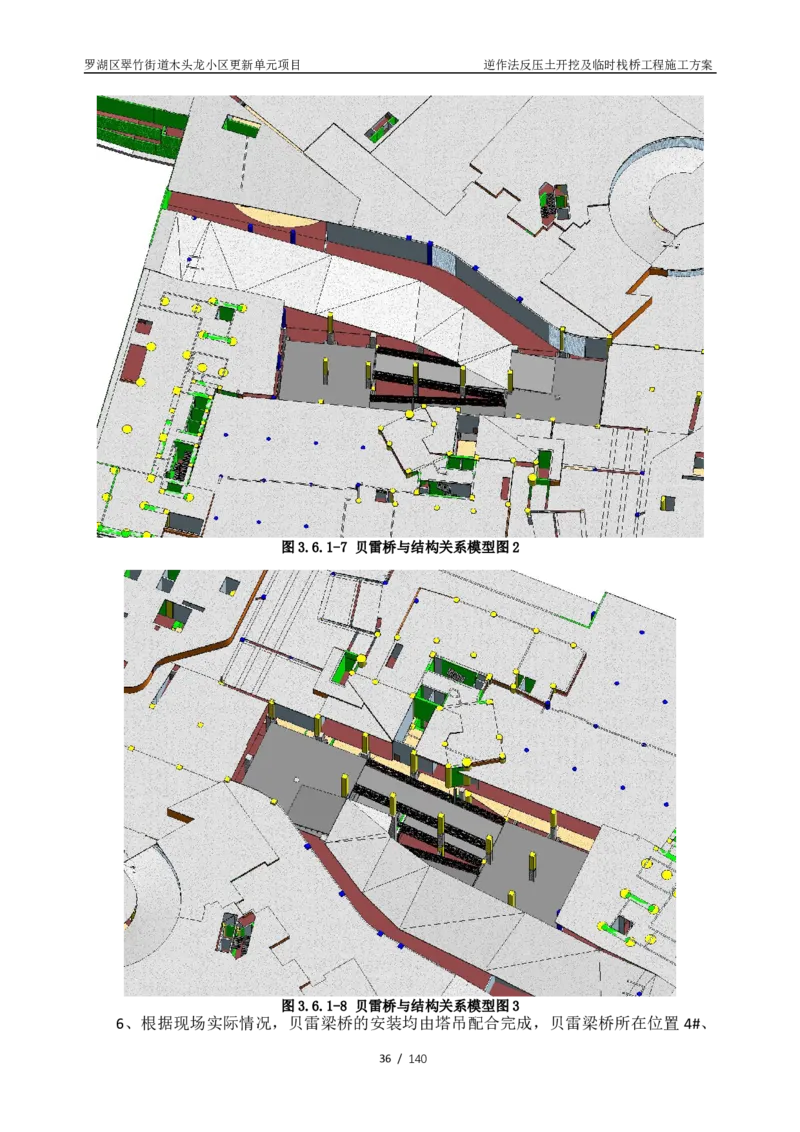

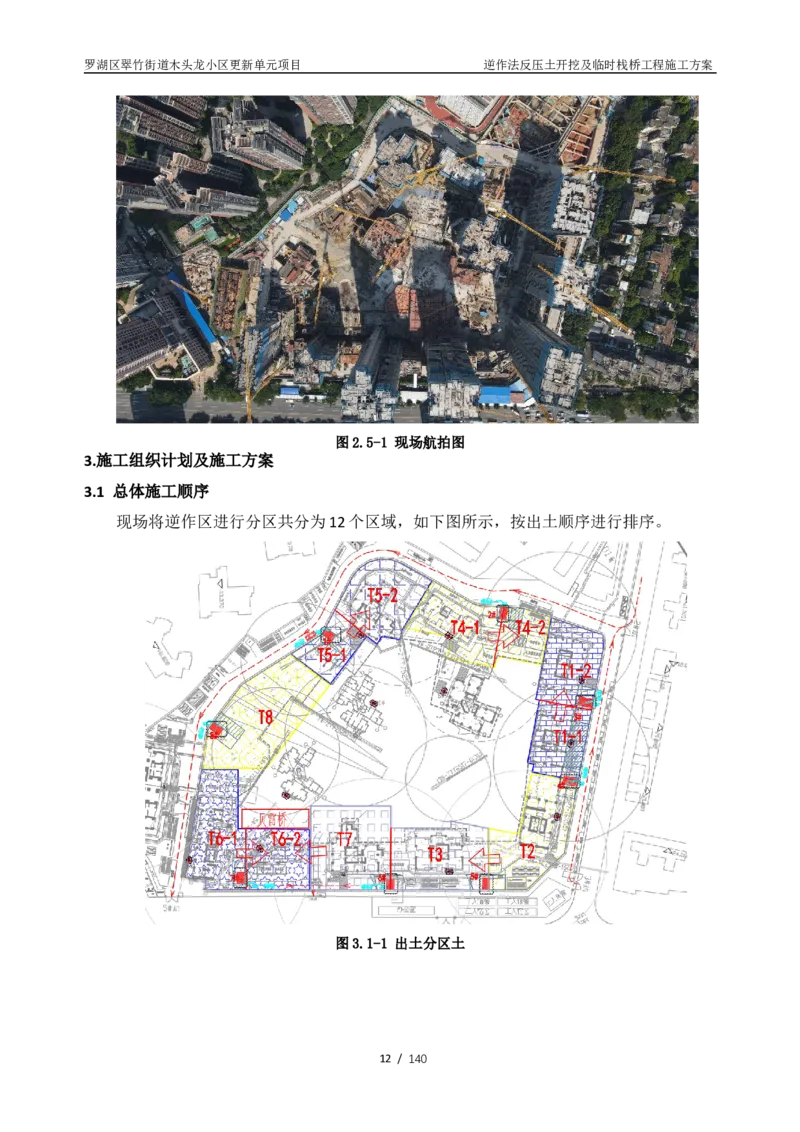

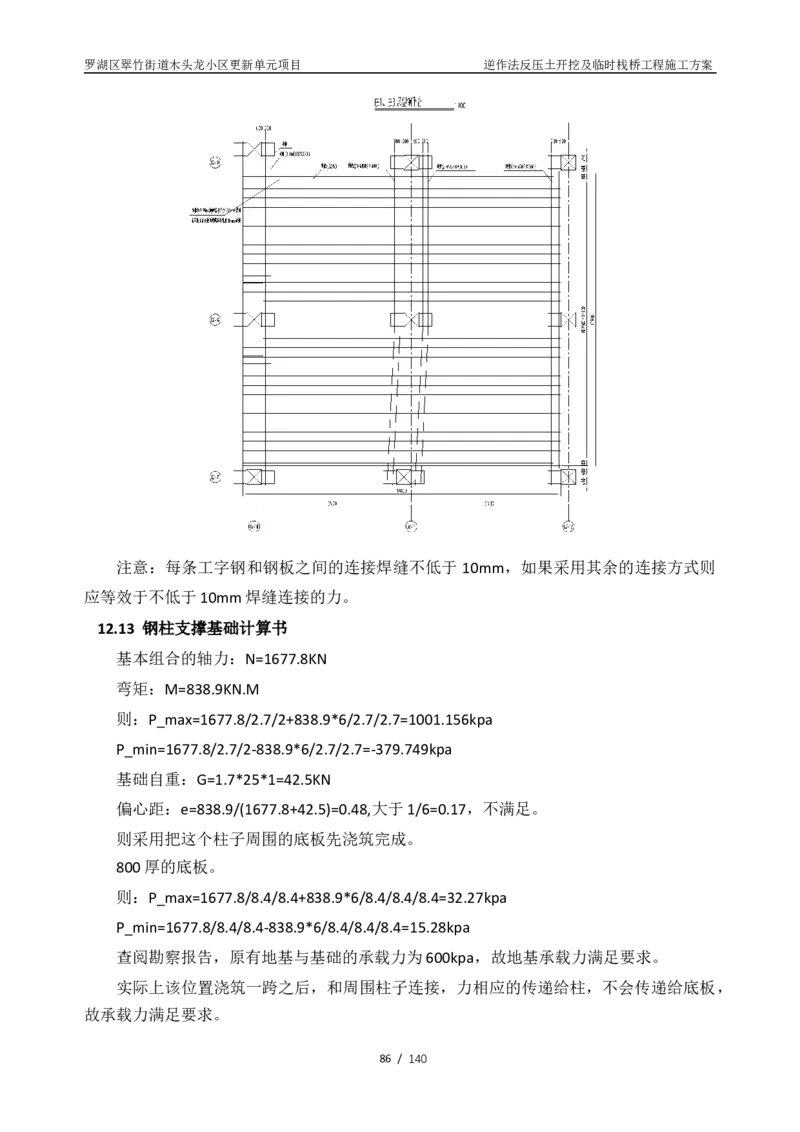

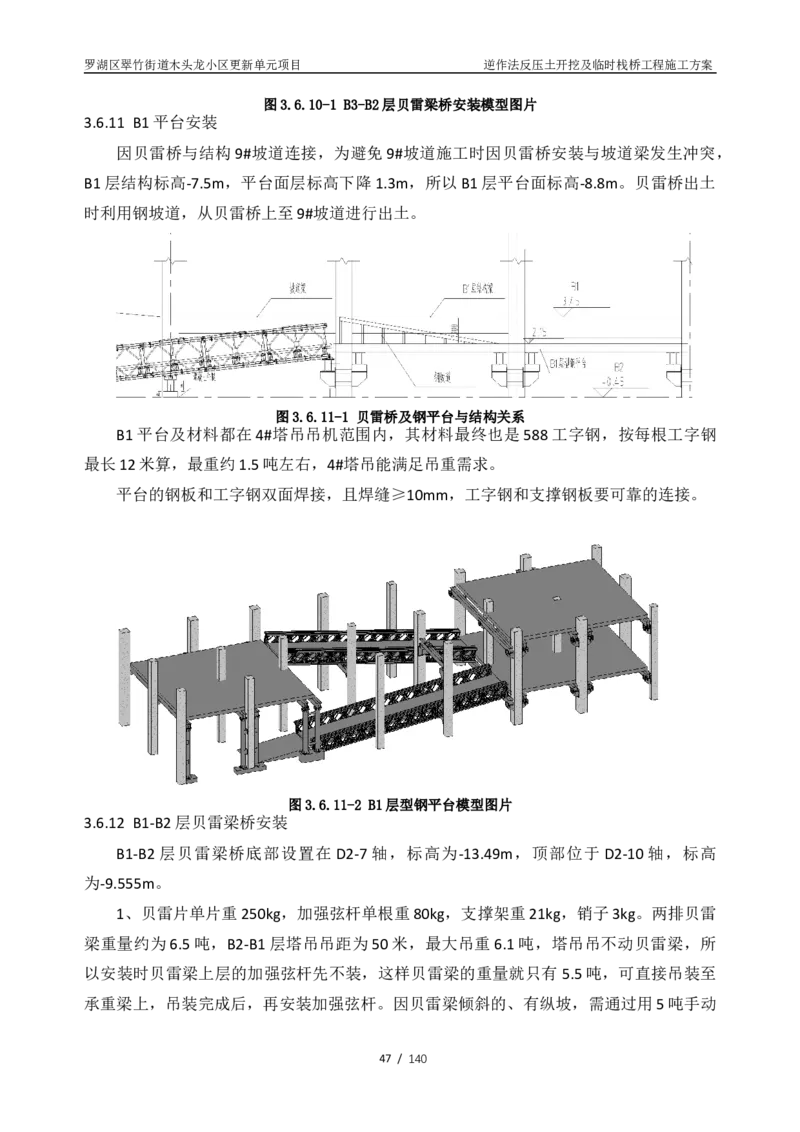

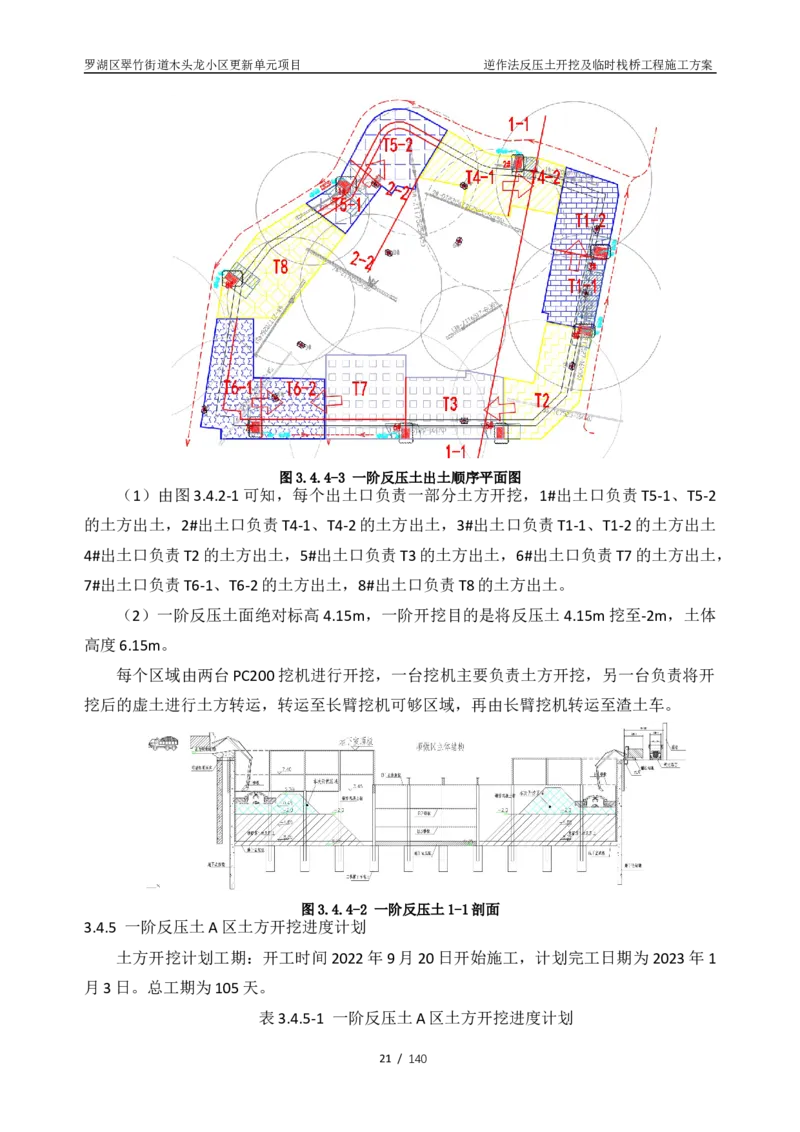

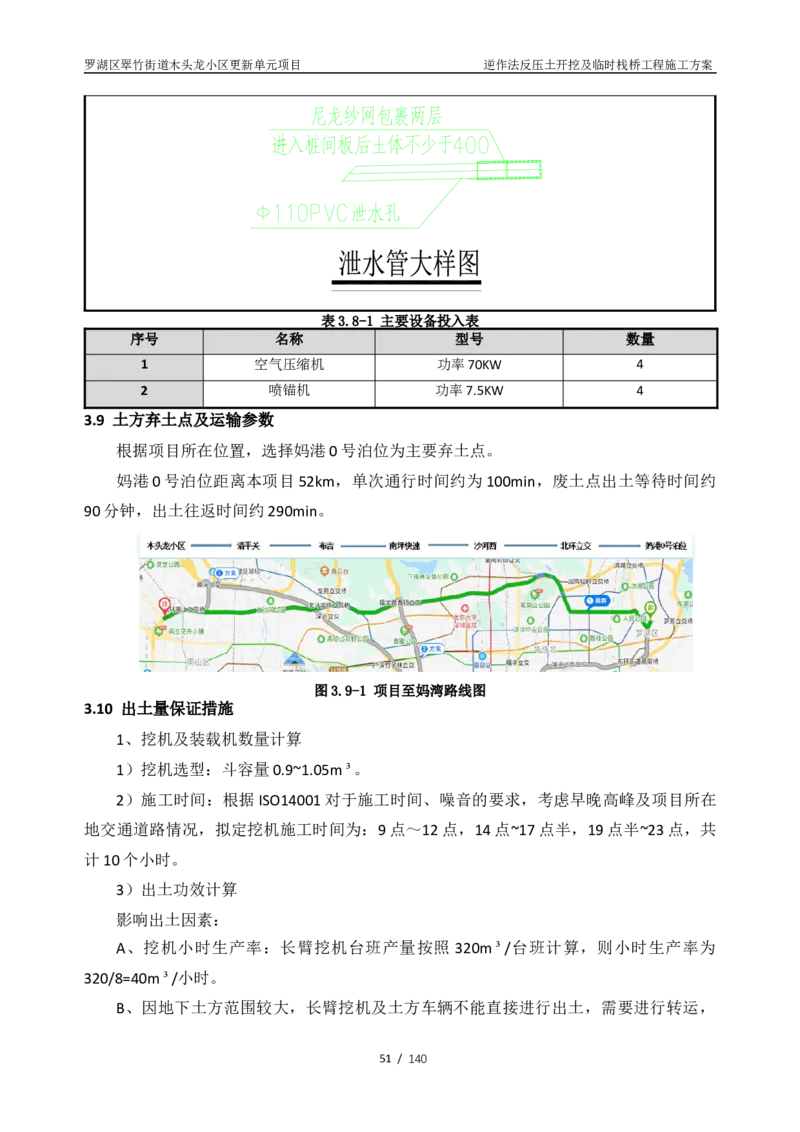

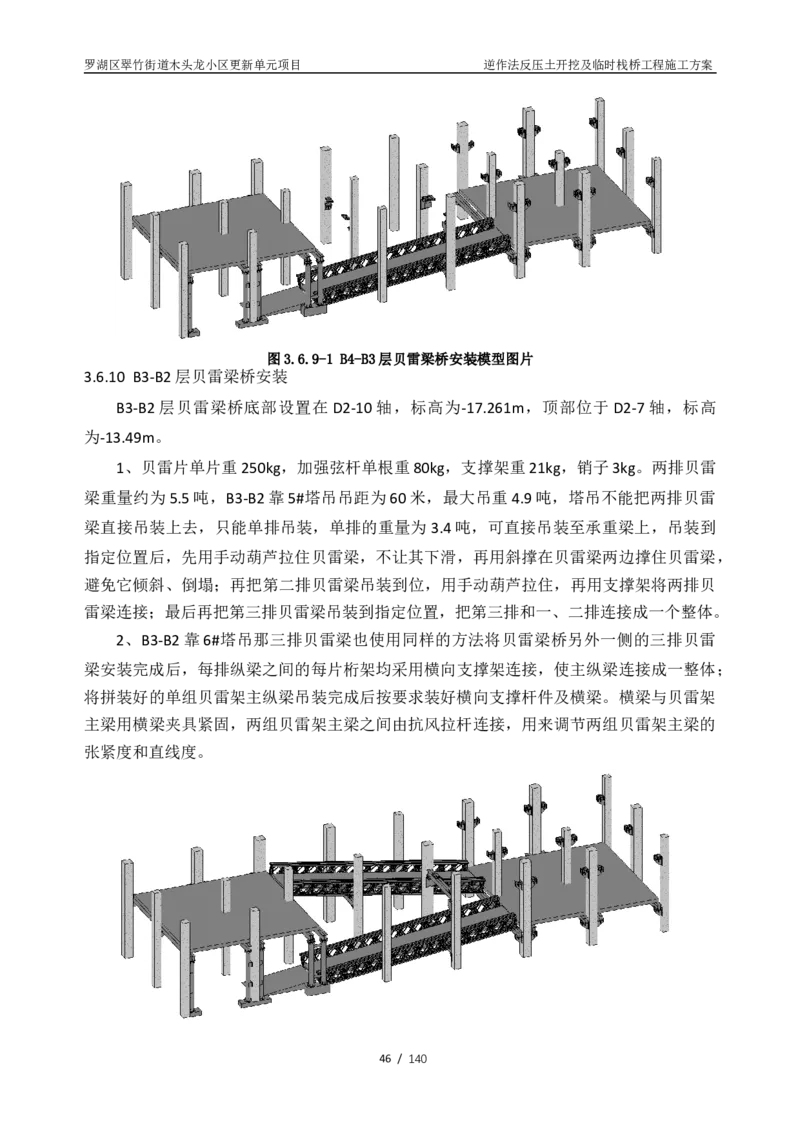

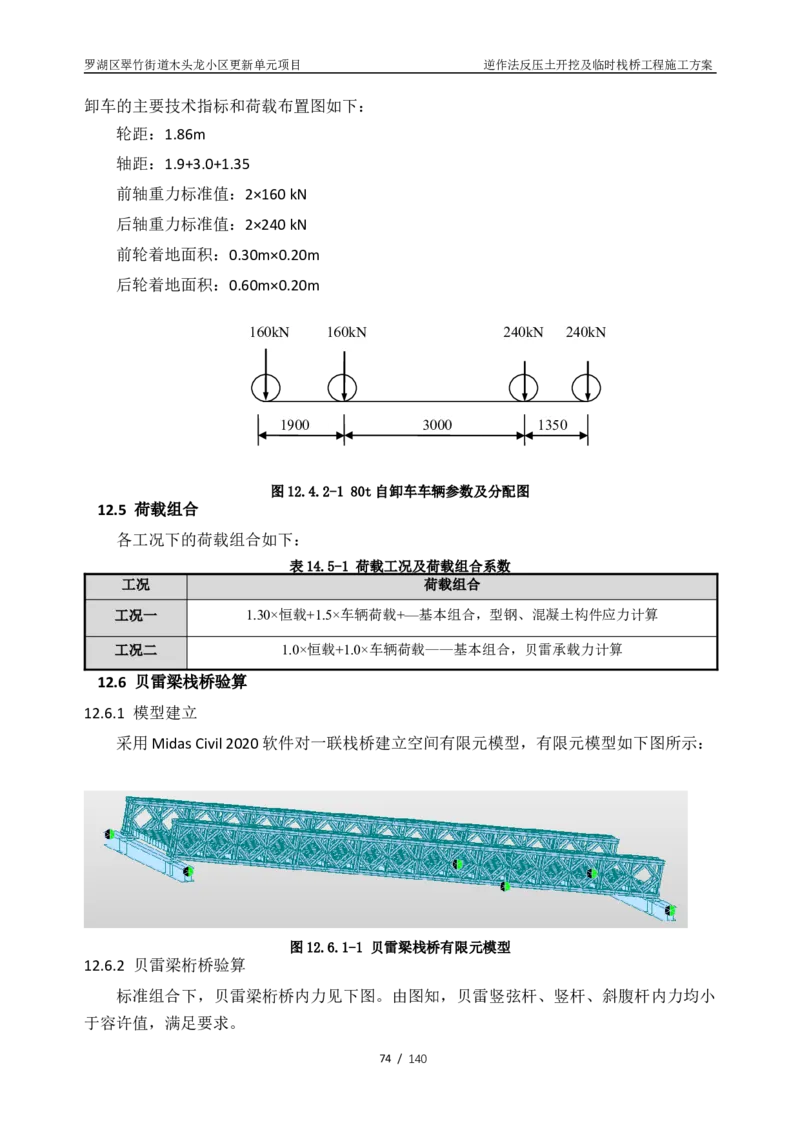

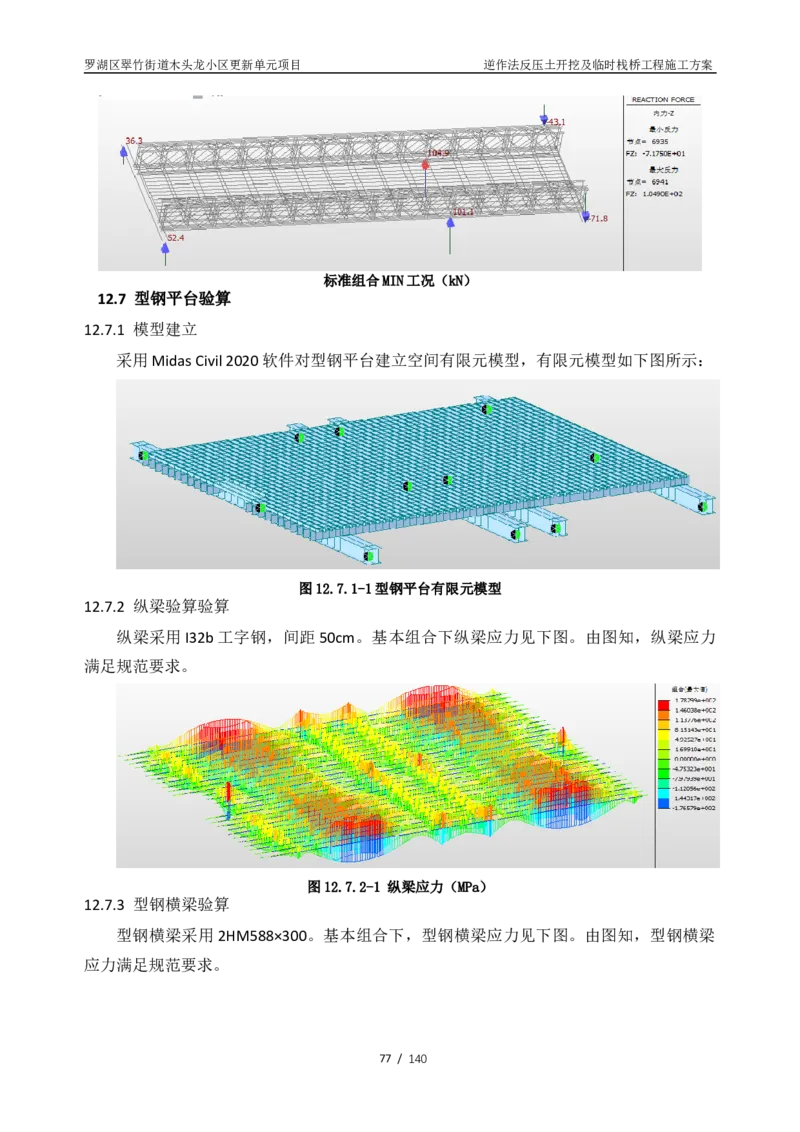

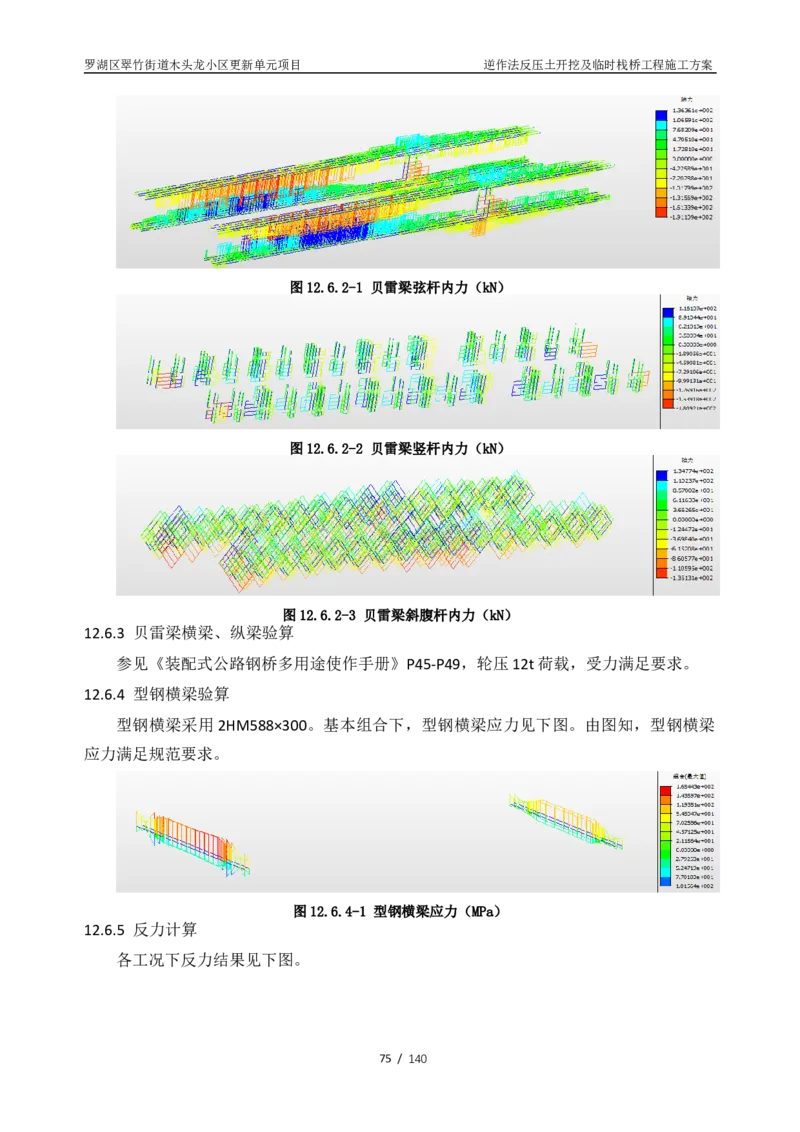

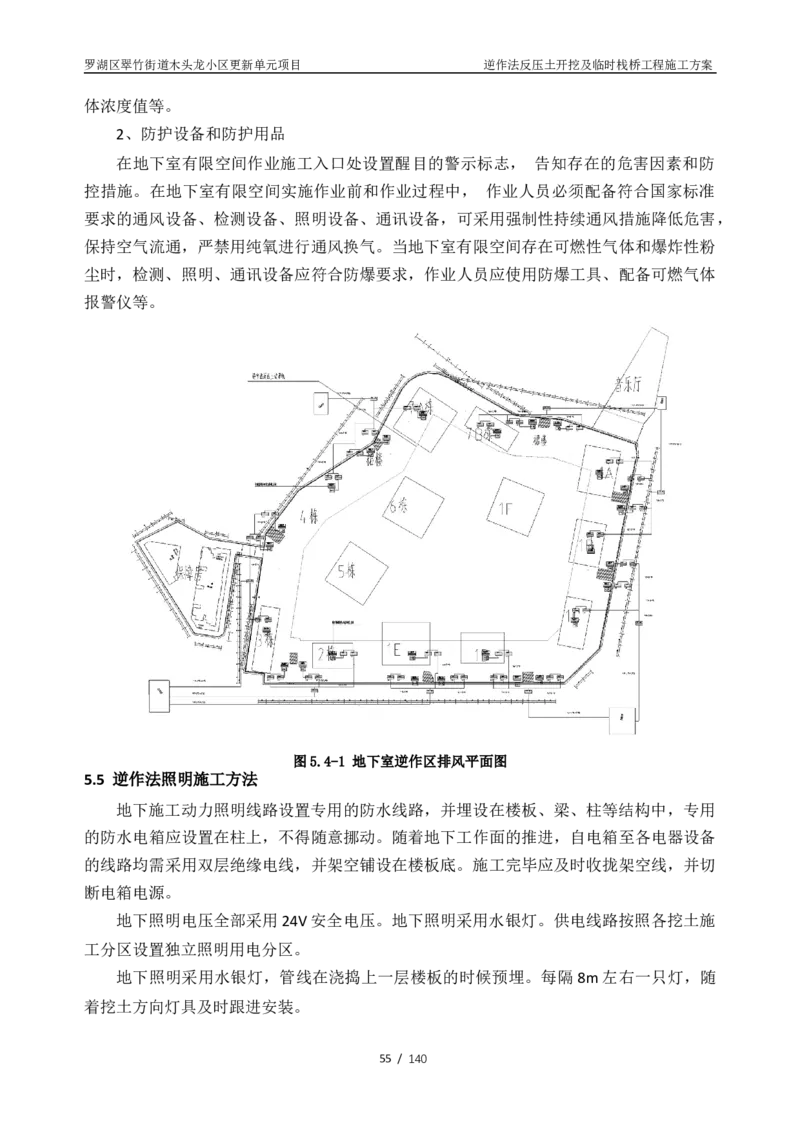

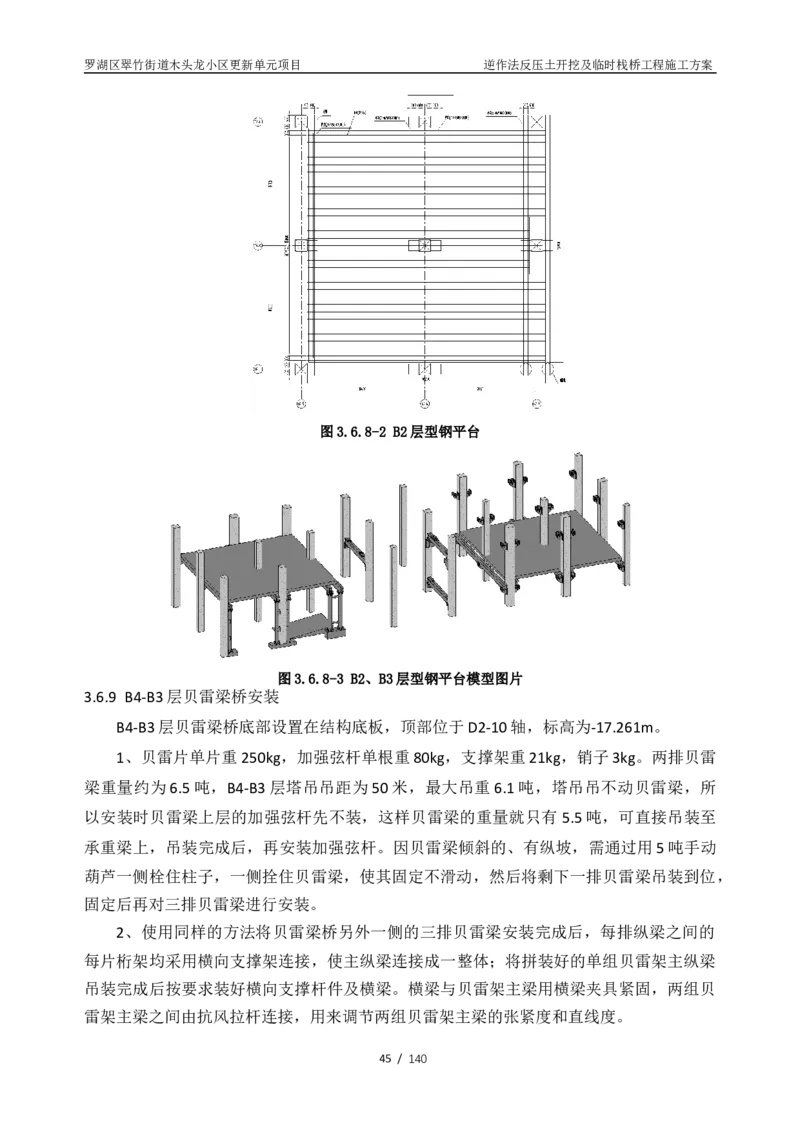

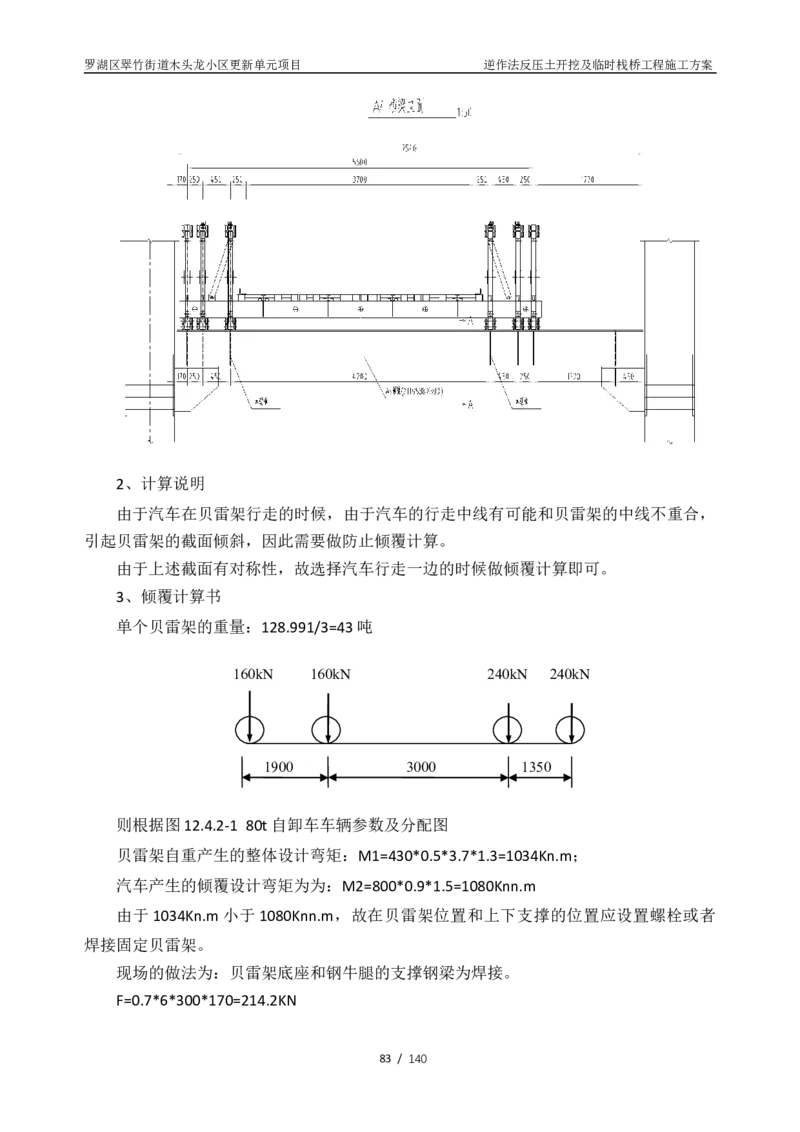

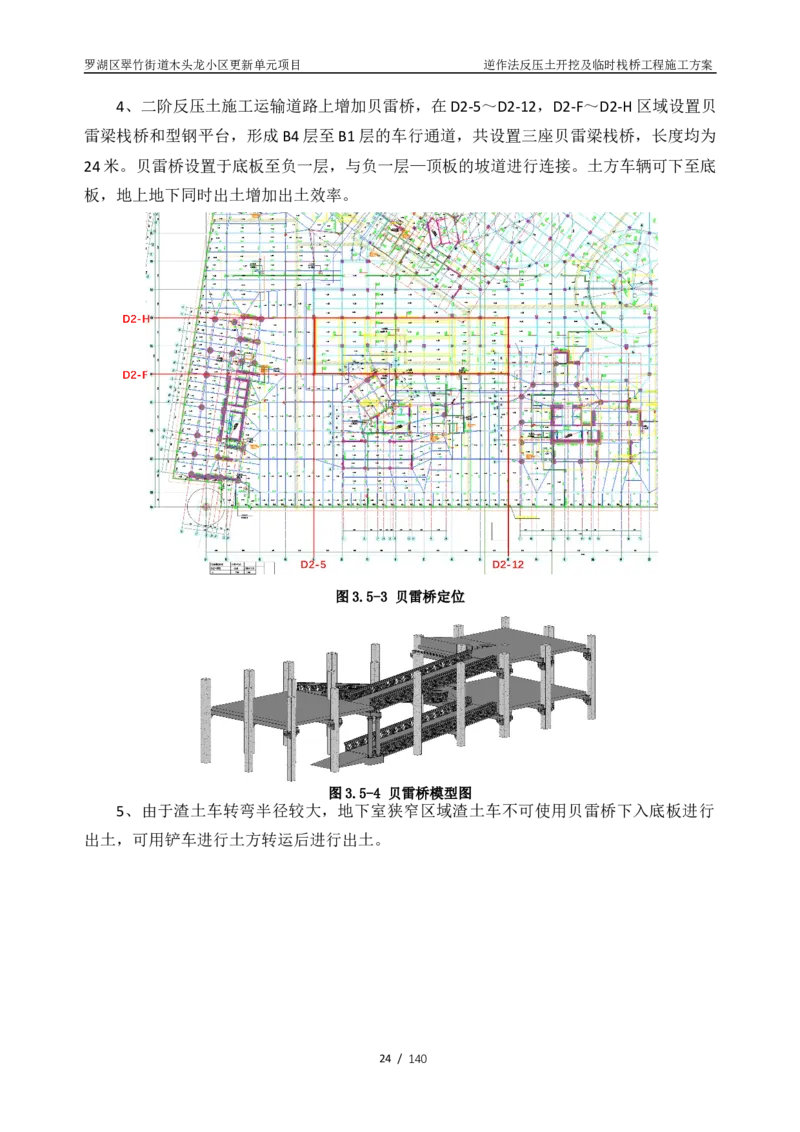

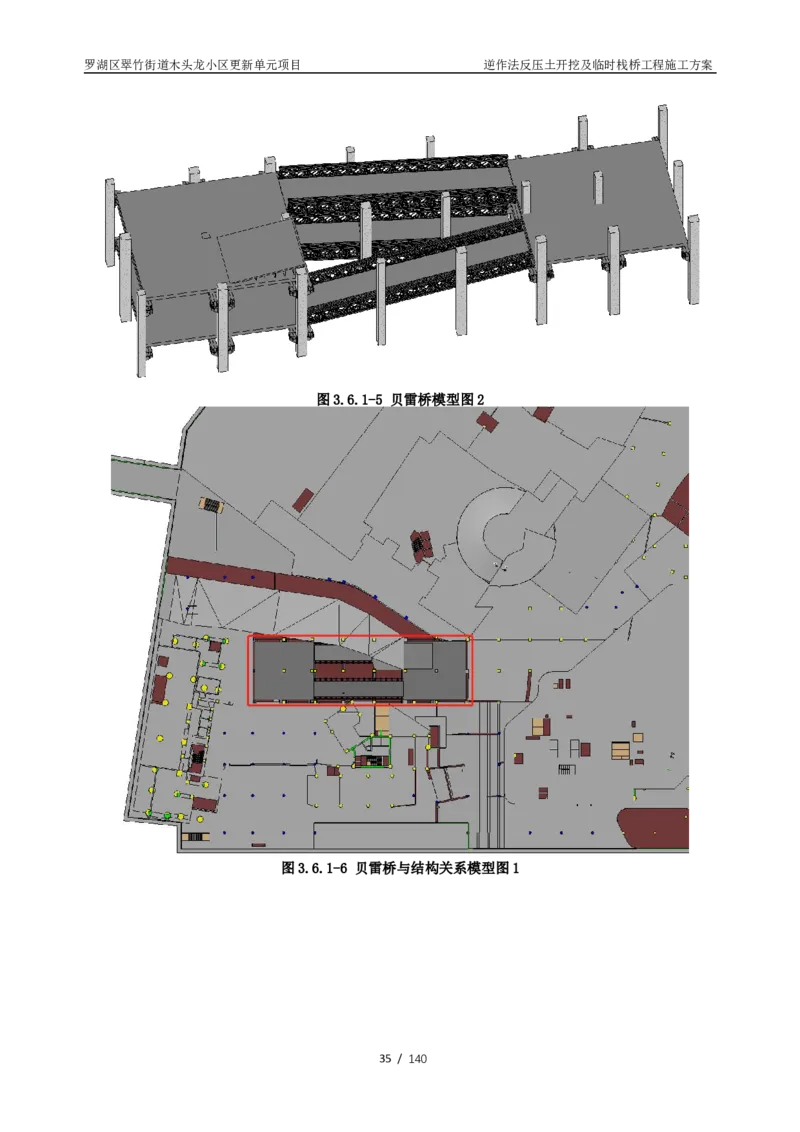

编号： 罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 编制： 伍俊 审核： 王刚 审批： 李伟 中国建筑一局（集团）有限公司 二零二二年八月目录 1.编制依据....................................................................................................................................................................................1 1.1 主要标准与规范........................................................................................................................................................1 1.2 主要法规、规定........................................................................................................................................................1 2.工程概况....................................................................................................................................................................................2 2.1 项目概况...............................................................................................................................................................................2 2.2 土方工程简介.............................................................................................................................................................3 2.3地质条件.......................................................................................................................................................................6 2.4 现场场地概况..........................................................................................................................................................10 2.5 现场施工进度..........................................................................................................................................................12 3.施工组织计划及施工方案.................................................................................................................................................13 3.1 总体施工顺序..........................................................................................................................................................13 3.3 前期准备....................................................................................................................................................................15 3.4 一阶反压土开挖施工.............................................................................................................................................16 3.5 二阶反压土开挖施工.............................................................................................................................................25 3.6贝雷桥施工技术应用..............................................................................................................................................33 3.7 顺逆交接区土方施工.............................................................................................................................................54 3.8 边坡挂网喷射混凝土施工....................................................................................................................................54 3.9 土方弃土点及运输参数........................................................................................................................................55 3.10 出土量保证措施....................................................................................................................................................55 4.基坑降水.................................................................................................................................................................................56 5.基坑通风照明........................................................................................................................................................................57 5.1 通风风机安装..........................................................................................................................................................57 5.2 风机选型....................................................................................................................................................................58 5.3 通风系统安装及通风管理....................................................................................................................................58 5.4 通风安全检测与施工防护....................................................................................................................................58 5.5 逆作法照明施工方法.............................................................................................................................................59 5.6 安全用电及线路事故预防的措施......................................................................................................................60 6.土方施工质量保障措施......................................................................................................................................................62 6.1 土方施工....................................................................................................................................................................62 6.2 验收.............................................................................................................................................................................63 7.扬尘控制管理........................................................................................................................................................................64 7.1 组织保证措施..........................................................................................................................................................65 7.2 施工扬尘控制措施.................................................................................................................................................65 8.雨季、防台风及高温施工措施........................................................................................................................................67 8.1 雨季施工措施..........................................................................................................................................................67 8.2 防台风施工措施......................................................................................................................................................69 8.3 高温酷热天气安全施工措施...............................................................................................................................71 9.土方开挖施工安全管理措施.............................................................................................................................................72 10.有限空间管理制度.............................................................................................................................................................73 10.1 安全管理制度和操作规程.................................................................................................................................73 10.2 安全教育培训........................................................................................................................................................73 10.3 危险因素辨识及检查..........................................................................................................................................73 10.4 管理台账.................................................................................................................................................................7410.5 安全警示标志........................................................................................................................................................74 10.7 作业审批管理........................................................................................................................................................74 11.应急预案...............................................................................................................................................................................75 12.贝雷桥计算书......................................................................................................................................................................78 12.1 工程概况.................................................................................................................................................................78 12.2 设计规范.................................................................................................................................................................79 12.3 材料特性.................................................................................................................................................................79 12.4 荷载计算.................................................................................................................................................................79 12.5 荷载组合.................................................................................................................................................................80 12.6 贝雷梁栈桥验算....................................................................................................................................................80 12.7 型钢平台验算........................................................................................................................................................83 12.8 牛腿锚栓验算........................................................................................................................................................86 12.9 混凝土立柱验算....................................................................................................................................................87 12.10 贝雷架在车辆不居中行驶时候防倾覆的计算书......................................................................................89 14.11 车刚刚上贝雷架或者车刚刚离开贝雷架时候的整体计算书...............................................................91 12.12 车刚刚上平台或者车刚刚离开平台时候的平台的整体计算书..........................................................91 12.13 钢柱支撑基础计算书........................................................................................................................................94 12.14 贝雷桥钢管柱支撑计算...................................................................................................................................94 12.15 结论及建议..........................................................................................................................................................99 附表1...........................................................................................................................................................................................99 附表2........................................................................................................................................................................................100 附图1........................................................................................................................................................................................103 附图2：机电附图.................................................................................................................................................................104 附图3：贝雷桥设计说明及图纸......................................................................................................................................111罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 1.编制依据 1.1 主要标准与规范 序号 内容 编号 1 建筑工程施工质量验收统一标准 GB50300-2013 2 建筑地基基础设计规范 GB50007-2011 3 建筑结构荷载规范 GB50009-2012 4 工程测量规范 GB 55018-2021 5 建筑基坑工程监测技术规范 GB50497-2009 6 建筑施工土石方工程安全技术规范 JGJ180-2009 7 建筑深基坑工程施工安全技术规范 JGJ311-2013 8 高层建筑岩土工程勘察规程 JGJ72-2017 9 建筑变形测量规程 JGJ8-2016 10 建筑机械使用安全技术规程 JGJ33-2012 11 建筑施工安全检查标准 JGJ59-2011 12 深圳地区地基处理技术规范 SJG04-2015 13 公路桥涵设计通用规范 JTG D60-2015 14 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG 3362-2018 15 公路桥涵地基与基础设计规范 JTG D63-2007 16 公路钢结构桥梁设计规范 JTG D64-2015 17 公路桥涵施工技术规范 JTG/T 3650-2020 18 公路工程质量检验评定标准 JTG F80/1-2017 19 混凝土结构设计规范 GB 50010-2010 20 钢结构设计标准 GB 50017-2017 21 装配式公路钢桥制造 JT/T 728-2008 22 装配式公路钢桥使用手册 1998 1.2 主要法规、规定 序号 文件名称 编号 1 建设工程质量管理条例 国务院第279号令 2 《危险性较大的分部分项工程安全管理规定》 住建部37号令 住房城乡建设部办公厅关于实施《危险性较大的分 3 建办质[2018]31号文 部分项工程安全管理规定》有关问题的通知 房屋市政工程危险性较大的分部分项工程安全管理 4 广东省住建厅粤建规范[2019]2号文 的实施细则 深圳市住房和建设局关于发布《深圳市建设工程安 5 全文明施工十项标准（试行）》、《深圳市建设工 深圳市建质安[2017]112号文 程安全文明施工十项禁令》的通知 1 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 6 《大型工程技术风险控制要点》 建质函[2018]28号 7 深圳市建设工程安全文明施工标准 SJG46-2018 8 深圳市深基坑管理规定 深建规[2018]1号文 9 深圳市建设工程质量管理条例 深圳市人大常委会第83号 10 深圳经济特区建设工程施工安全条例 深圳市人大常委会第60号 11 深圳市建设工程现场文明施工管理方法 深建施〔2008〕3号 12 深圳市建设工程现场文明施工检查评定标准 深圳市人大常委会第24号 13 深圳经济特区建设项目环境保护条例 14 深圳市扬尘污染防治管理办法 深圳市人民政府令第187号 15 深圳市建设项目用水节水管理办法 深圳市人民政府令第183号 16 深圳市施工起重机械安全管理办法（试行） 深建字〔2006〕214号 17 深圳经济特区城市建设档案管理规定 深圳市人民政府令第21号 广东省住房和城乡建设厅关于印发房屋市政工程危 18 粤建规范[2019]2号 险性较大的分部分项工程安全管理实施细则的通知 《深圳市住房和建设局关于发布〈深圳市建设工程 19 安全文明施工十项标准（试行）〉、〈深圳市建设 深建质安[2017]112号文等 工程安全文明施工十项禁令〉的通知》 20 《装配式公路钢桥多用途使作手册》 广州军区工程科研设计所2002 2.工程概况 2.1 项目概况 本场地基坑周长约 1381m，呈不规则形状。01-02地块位于场地东侧，用地红线面积 约56284m2，拟建12栋住宅楼，设4~5层地下室，地下室底板底高程为-9.25，现状地面 高程约为8~12.0m，基坑开挖深度约17.25~21.25m；本项目为中顺边逆施工方法，项目逆 作法施工区域施工顺序为先施工负一层后做地上主体结构，后地下室土方开挖。 序 号 项 目 内 容 1 工程名称 罗湖区翠竹街道木头龙小区更新单元项目 2 工程地址 深圳市罗湖区翠竹街道 3 建设单位 深圳市益田集团股份有限公司 4 勘查单位 深圳市工勘岩土集团有限公司 5 设计单位 香港华艺设计顾问（深圳）有限公司 6 监理单位 广东南方建设监理有限公司 8 施工单位 中国建筑一局（集团）有限公司 2 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 10 合同工期 1153天 11 合同质量目标 创广东省建设工程优质奖 项目实施过程中的职业健康及环境管理必须满足国家的相关规定 12 安全目标 要求；安全文明标示标牌及现场制作施工必须满足项目的管理规 定。 13 工程施工特点 逆作法施工（中顺边逆） 2.2 土方工程简介 本场地基坑周长约1381m，呈不规则形状。本工程共3各地块，01-01、01-02、01-03 地块，为此项目共有5个出土阶段，其中01-01和01-02地块已土方开挖完成，02地块又 分为顺作区和逆作区，现进行逆作区第一第二层反压土开挖。整体土方开挖如下图所示， 红框内为本次出土流程 图2.2-1 项目整体开挖流程 01-02地块用地红线面积约56284m2，拟建12栋住宅楼，设4~5层地下室。本工程为 逆作法工程，中顺边逆，项目外围地下室后做，地下有二阶反压土进行加固，保证上部施 工的稳定性，此方案为反压土出土方案，保证现场正常施工的同时高效有序的将反压土暗 挖外运。 表2.2-1 第三四阶段土方开挖介绍表 土方开挖 开挖标高 实方量 虚方量 开挖标高 开挖前提 绝对标高 第三阶段 2.7m~-2m 土方开挖 第二次反压土位置 75109m³ 97642m³ 距离负二层 B1层封闭 （一阶反 结构板面 压土） 1m 绝对标高 第四阶段 土方开挖 -2m~-9.8m 开挖至底板-9.35m 119857m³ 155814 m³ B2层封闭 （二阶反 距离底板面 压土） 1m 总开挖方 实方量约为194966.0785m³，虚方量约为253456m³ 量 3 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图2.2-2 反压土剖面图 原设计要求顺作区结构施工负一层板封闭之前反压土不可进行开挖。并因为结构施工 要求塔楼区域施工分为两个施工节点，负一层封闭前和底板封闭，如下图所示。 图2.2-3设计总说明塔楼停工楼层 因施工工期影响，地下土方需要提前出土，与设计沟通后，进行结构受力分析，现场 可在地下一层局部封闭的情况下进行局部土方开挖，具体分区如下图，土方开挖分为两个 大阶段三个小阶段：1、一阶反压土开挖：（1）一阶反压土第一阶段土方开挖（2）一阶 反压土第二阶段土方开挖2、二阶反压土开挖 一阶反压土开挖每阶段每阶段完成后进行负二层结构施工，塔楼继续施工。二阶反压 土开挖完成后进行底板施工。 4 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图2.2-2 现场大区分区图 图2.2-3 现场出土阶段分区图 2.3地质条件 2.3.1 地层岩性 5 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 根据钻探揭露，场地内地层自上而下依次为：人工填土层（Qml）、第四系冲洪积层 （Q al+pl）、第四系坡积层(Qdl+pl)、第四系残积层（Qel），下伏基岩为南华系混合岩 3 （NhB）。各地层岩性及野外特征自上而下依次描述为： 1、人工填土层（Qml） ①1素填土：褐黄色，主要由黏性土及砂质成分组成，含少量建筑垃圾，局部钻孔开 孔见10~30cm厚的混凝土层，或钻孔顶部夹填石，或建筑物基础物包含回填石块，直径变 化较大，偶见中～微风化状混合岩块石和混凝土块，直径可达 30～40cm，含量占 20~40%。稍湿～湿，稍密，回填时间超过10年，已完成自重固结。所有钻孔均揭露该层。 2、第四系冲洪积层（Q3al+pl） ⑥1泥炭质粘土：深灰、油黑色、具油脂光泽，含泥炭及炭化木，底层含砂，湿、可 塑状态，有光泽，无摇震反应，局部层底含砂。该层仅少部分钻孔揭露。 ⑥3含粘性土中细砂：灰白、黄褐色，湿，饱和，稍密，粘粒含量 20~30%。除场地 东、南西侧未揭露该层外，其他钻孔均揭露该层。 3、第四系坡积层（Qdl+pl） ⑦1粉质黏土：褐黄色、褐灰色，含少量石英砂，湿、可塑~硬塑状。该层仅部分钻 孔有揭露。 4、第四系残积层（Qel） ⑧2砂质粘性土：褐红、褐黄、黄白色，由混合岩风化而成，湿，可塑～硬塑状。成 份主要由长石风化的粘、粉粒，石英颗粒、少量云母碎屑及少量暗色风化矿物等组成。原 岩残余结构清晰可辨，切面稍有光泽，无摇震反应，干强度及韧性中等。遇水易软化、崩 解。除少数钻孔未揭露该层外，其他钻孔均揭露该层。 新鲜岩石为灰白色，主要由长石、石英、黑云母等矿物组成，含少量其它暗色矿物， 混合花岗结构，块状构造。风化后呈褐黄、灰黄、暗褐等色。本次勘察揭露其全风化、强 风化、中风化和微风化四带，现分述如下： 37 全风化混合岩：褐黄、灰褐色，原岩结构基本破坏，但尚可辨认，矿物除石英外 1 已风化成砂土状，遇水易软化、崩解，合金可钻进。该层属极软岩，岩体极破碎。除少数 钻孔未揭露该层外，其他钻孔均揭露该层。 37 强风化混合岩：灰黄、褐灰色，原岩结构大部分破坏，矿物成份变化显著，风化 2-1 裂隙发育，岩芯呈坚硬砂土状，遇水易软化、崩解。岩芯呈土柱状及砂状，少量块状，岩 块用手可折断，合金钻具易钻进。该层属极软岩～软岩，岩体极破碎～破碎。该层除少量 钻孔外，其他钻孔均有揭露。 37 强风化混合岩（块状）：灰黄、褐灰色，原岩结构大部分破坏，局部夹中风化岩 2-2 块，矿物成份变化显著，风化裂隙发育，合金钻具易钻进。该层属软岩，岩体破碎。该层 6 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 仅部分钻孔有揭露。 37 中风化混合岩：黄白、灰白色，花岗结构，块状构造，主要由石英、长石、云母、 3 石榴石等矿物组成， 裂隙很发育，裂隙面有铁质侵入，岩芯多呈块状，少量呈短柱状。 裂隙发育，裂隙面铁质浸染严重，合金钻进困难。该层属较软岩，岩体较破碎。除部分钻 孔未揭露该层外，其他钻孔均揭露该层。 37 微风化混合岩：灰白色，花岗结构，块状构造，主要由石英、长石、云母、石榴 4 石等矿物组成，裂隙较发育，岩芯多呈短柱状，少量呈块状。该层属较硬岩～坚硬岩，岩 体较破碎。除少量钻孔未揭露该层外，其他钻孔均揭露该层。 根据勘察报告，岩土体参数见下表。 天然重度 抗剪强度指标 （kN/m3） 岩土层名及成因代号 （°） C(kPa) Qml 素填土① 1 18.5 15 12 泥炭质粘性土 17 5 10 1 Q al+pl 3 含粘性土中细砂** 错误的表达式 18.0 32 0 ** 3 Qdl+pl 粉质黏土⑦ 1 18.0 12 23 Qel 砂质粘性土⑧ 2 18.5 23 25 混合岩 19.0 26 22 1 NhB 混合岩 20.0 32 20 2-1 混合岩（块状） 21.0 35 18 2-2 注：地质区间请详见《木头龙工程地质平面图》。 下图为较大区域微风化，会影响开挖， 绝对标高0.57至-0.13为中风化岩层，-0.13以下为微风化岩层。 7 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 绝对标高-5.66至-7.36为中风化岩层，-7.36以下为微风化岩层。 绝对标高-4.78以下为中风化岩层。 8 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图2.3.2-1 地勘点位平面图 以上区域均有不同程度的中风化或微风化岩石，粗率判断近20000方石料。 2.3.2 不良地质 在钻探控制深度范围内未发现滑坡、崩塌及溶洞等不良地质作用。 2.3.3 地下水 对基坑开挖有影响的地下水，主要赋存于填土层、砾砂层中。填土层中的地下水为第 四系地层的孔隙潜水，砾砂层中的地下水为承压水，主要靠大气降水及地表水补给，该类 地下水具季节性分布，水位埋深随季节降雨量和地势的变化而变化。 勘察期间测得各钻孔稳定水位埋深在介于 1.50～2.80m，水位高程介于 5.15～ 10.94m，预计本场地地下水位变化幅度约为1.00~2.00m。 场地地下水和场地土对混凝土结构及钢筋混凝土结构中的钢筋具微腐蚀性。 2.3.4 施工场地周边条件 1、周边环境条件 基坑周边环境较复杂，拟建场地西侧临近合正荣悦小区，小区现状地面高程约 13m， 与拟建场地之间有近4m的高差，设有挡墙，挡墙距离用地红线约0.6~21m；基坑北侧临 9 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 近翠园中学，学校围墙与用地红线之间为人行道；基坑东北侧用地红线外 7.5m为华丽路， 红线与华丽路之间为人行道；基坑东南侧用地红线外19.95m为爱国路，红线与爱国路之 间为人行道和绿化带。 2、周边管线情况 根据现场调查和管线图，场地周边管线分布较为复杂，场地东侧、南侧分布有电力管 线和雨水管线，场地东侧分布有燃气管线、给水管线、军用光缆、雨水管线、污水管线、 电力管线等。土方开挖时应做好周边管线的监测工作，管线监测点主要布置在场地周边地 下管线所在的地面上，在检查井或出入地段具备条件时，应布置在管线上。 2.4 现场场地概况 如图所示，现场共8个出土口，分别标号1#-8#，5个大门，其中四个大门为土方车辆 运输大门，1#2#3#5#，其中2#5#门为主要出土大门，2、5号大门临近爱国路与华丽路， 车辆可直接运至场外，同时2、5号大门配有洗车池，可保证土方车辆不污染街道，其他 大门辅助车辆进入放置车辆拥堵。 图2.4-1 场地布置图 图中1号截面道路宽为9000mm。长臂挖机宽5000mm，剩余位置预留出其他车辆进 行通行，2、4号截面大路较宽可进车辆的错车、周转、临时停车位，3号截面道路较窄， 不适合长臂挖机进行站位，项目考虑采用抓土车进行取土。现场需进行环形车到材料清理。 10 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 现场有两家分包亿通、瑞泊共同出土，瑞泊负责A区出土，亿通负责B区出土。3、 4、8#出土口长臂挖机站于出土口旁环形车道上进行明挖取土，5、6、7#长臂挖机站于出 土口旁顶板进行土方开挖，顶板与设计沟通进行加强处理，下方需进行回顶。土方车辆延 红线进行土方外运，3#4#出土口土方从2号门出土，6#7#出土口从1号门出土，其余出土 口延环行路至5号门进行出土。 图2.4-1 两家分包责任范围分区图 2.5 现场施工进度 顺作区结构施工至负一层梁板，预计 2022.9.20日第一阶段出土区域负一层结构板封 闭完成。2022.12.2日，第二阶段出土区域结构板封闭完成， 11 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图2.5-1 现场航拍图 3.施工组织计划及施工方案 3.1 总体施工顺序 现场将逆作区进行分区共分为12个区域，如下图所示，按出土顺序进行排序。 图3.1-1 出土分区土 12 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.1-2 总体施工顺序 3.3 前期准备 3.3.1 技术准备 1、组织施工前，由技术负责人组织部门人员仔细查阅设计图纸及相关的施工规范， 根据设计要求编制施工方案，正确指导现场施工。 2、施工前，对项目管理人员和现场施工人员就技术要求、质量要求、安全要求等做 详细的技术、质量、安全交底 3.3.2 现场准备 1、出土前，顶板出土口处后浇带进行封闭，待混凝土强度达到 80%。长臂挖机才可 上至顶板进行开挖。 2、环行路材料转移，至中心岛顶板；03地块钢筋加工场内收，扩宽环形道路，为土 方车辆周转做准备，7号出土口顶板堆场转运至3栋裙房。 13 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 3、T6-1到T7位置顶板需进行回顶加强，回顶使用盘扣架，间距600x600mm，具体搭 设方式详见回顶方案，底部水平剪刀撑。 4、1-4号出土口位置，环形路水沟铺设钢板防止长臂挖机取土时对水沟造成破坏。 5、开挖前应按要求进行通风照明的招标工作，做好施工区域的供水、供电、排水系 统、等的布置安排。 6、环行路调料口位置拆除围挡，方便后期长臂挖机及渣土车站位。 7、保证1、2、5号门洗车池喷淋装置可正常使用。 8、基坑开挖前应复核测量基准线、水准点，基准线、水准点应设在不受基坑开挖影 响区域内，并应注意在施工过程中的保护工作。 9、制定监测、保护措施，做好监测控制点，并记录下原始数据备案。 10、机械设备，包括长臂挖机、普通挖机等已经验收合格。 11、特种作业人员持证上岗等符合规范要求。 3.4 一阶反压土开挖施工 3.4.1 出土口机械布置 图3.4.1-1 现场整体机械平面布置图 14 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.4.1-2 3、4号出土口机械平面图 图3.4.1-3 3、4号出土口局部剖面 15 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.4.1-4 5、6、7号出土口机械平面图 图3.4.1-5 5、6、7号出土口局部剖面 图3.4.1-6 1号出土口机械平面图 16 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.4.1-7 1号出土口局部剖面1 图3.4.1-8 1号出土口局部剖面2 1、开挖第一道反压土时，在除1号出土口外各个预留出土口处设置1台长臂挖机， 17 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 其中1号出土口设置一台抓土车，通过预留出土口，将反压土转运至渣土车进行出土。 2、每个预留出土口底部设置 1台PC200挖机，采用掘进式将反压土进行开挖，同时 设置一台PC200进行虚土转运至出土口，由长臂挖机进行取土土，同时设置两台PC120挖 机进行角落及狭窄区域出土，并配备 PC60/铲车进行备用出土及土方转运，负一层反压土 土质较为松软，无中风化及微风化，无需炮机进行碎岩。 3、如图3.4.1-3所示3、4号出土口处环形道路宽9m现阶段环行路上的材料堆场需要 进行转运，转运至中心岛1B层/顶板。长臂挖机宽约5m，渣土车宽约3m，为防止渣土车 运输时拥堵，3、4出土口间环形车道需设置错车位置，所以环形车道上无材料堆场。 4、1号出土口因出土口狭窄，环行路不满足配置长臂挖机及渣土车的站位，所以 1号 出土口配置1台抓土车，如图3.4.1-6所示，抓土车将地下由PC200挖机转运的土体进行取 土，转运至料斗内，再有地上PC200挖机进行装车，由渣土车从5号门进行土方外运。 5、5、6、7号出土口由于不靠近环行路，长臂挖机直接上至顶板，顶板经过加强及下 部回顶，可承受挖机荷载。顶板旁为设置渣土车站位，6、7号出土口处渣土车可从1号门 进行土方外运。5号出土口处渣土车可从2、5号门进行土方外运。 6、2、8号出土口由于场地限制较少，机械配置同3、4号出土口，同时可作为周转场 地使用。 7、如图3.4.1-4所示，虚线框范围内，需要进行回顶，回顶施工方案请详见专项方案， 回顶时间为一阶反压土出土开始时间至二阶反压土出土结束时间。 8、需使用一台25吨汽车吊，将挖机吊运至地下，吊车站在每个出土口旁，下图为吊 车站位。 图3.4.1-1 汽车吊站位图 3.4.2 出土口机械选择 1、挖掘机械型号选择 18 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 通过对基坑支护体系的分析，决定挖掘机作业范围的主要因素是立柱的间距以及支撑 间的距离。初步决定：大面开挖选用 PC200挖掘机；角部掏土与翻土选用 PC120及PC60 挖掘机，长臂挖机地上取土。 2、运输车辆的确定 用新型环保自卸汽车，装载量为10方，外型尺寸约为9.5m*2.5m*3.2m。 表3.4.2-1 机械设备表 序号 设备名称 个数 使用位置 备注 地上高峰期四个出 1 长臂挖机 4台 地上取土 土口同时出土 2 抓土车 1台 地上取土 1号出土口使用 四个出土口每个出 3 PC200履带式挖掘机 8台 主要挖土 土口2台 四个出土口每个出 4 PC120履带式挖掘机 8台 辅助出土 土口2台 辅助出土小型运输车 四个出土口每个出 5 PC60履带式挖掘机 4台 辆 土口1台 6 渣土车 80台（20台备用） 出土运输 详见3.8节 7 水准仪 2台 现场测量 两家分包各一台 8 25t汽车吊 2台 挖机运输 两家分包各一台 9 炮机 2台 地下岩石炮除 两家分包各一台 远距离土方转运小型 四个出土口每个出 10 推土机 4台 运输车辆 土口1台 1、长臂挖机总臂长约为15380mm，满足一阶反压土施工需求。 2、PC200履带式挖掘机铲斗容量0.9~1.05m³，额定功率102/2000（kw/rpm），整机 工作重量20150kg，最大开挖深度6095mm。 3.4.3 劳动力配置 表3.4.3-1 劳动力布置表 序号 人员名称 个数 1 分包项目负责 2名 2 安全员 2名 3 挖机司机 36名（10名夜班） 4 土方司机 每台土方车辆配一名司机 5 指挥 8名 6 吊车指挥 4名 7 洗车工 12~16名 8 测量员 4名 9 杂工 16名 19 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 3.4.4 一阶反压土开挖方案 图3.4.4-1 一阶土方开挖方案 1、A区中心岛负一层封闭完成后，瑞泊优先开挖T1-1、T1-2、T4-1、T4-2、T5-1、T5- 2的第一道反压土。 2、B区T2、T3优先开挖，待中心岛完全封闭后亿通进行 T6-1、T6-2、T7,最后两家土 方分包进行T8区域第一道反压土土方开挖。 3、两家土方单位分别同时进行土方开挖，两家分包负责范围详见下图，红框范围为 优先出土范围。 图3.4.4-2 分包施工范围分区图 4、一阶反压土土方量介绍 区域 实方量 虚方量 A区 31206m³ 40568m³ B区 43903m³ 57073 m³ 5、出土方式 20 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.4.4-3 一阶反压土出土顺序平面图 （1）由图3.4.2-1可知，每个出土口负责一部分土方开挖，1#出土口负责T5-1、T5-2 的土方出土，2#出土口负责T4-1、T4-2的土方出土，3#出土口负责T1-1、T1-2的土方出土 4#出土口负责T2的土方出土，5#出土口负责T3的土方出土，6#出土口负责T7的土方出土， 7#出土口负责T6-1、T6-2的土方出土，8#出土口负责T8的土方出土。 （2）一阶反压土面绝对标高4.15m，一阶开挖目的是将反压土 4.15m挖至-2m，土体 高度6.15m。 每个区域由两台PC200挖机进行开挖，一台挖机主要负责土方开挖，另一台负责将开 挖后的虚土进行土方转运，转运至长臂挖机可够区域，再由长臂挖机转运至渣土车。 图3.4.4-2 一阶反压土1-1剖面 3.4.5 一阶反压土A区土方开挖进度计划 土方开挖计划工期：开工时间2022年9月20日开始施工，计划完工日期为2023年1 月3日。总工期为105天。 表3.4.5-1 一阶反压土A区土方开挖进度计划 21 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 序号 区域 开始时间 结束时间 天数 出土口 实方量 虚方量 备注 大面积微风化 1 T1-1 2022.9.20 2022.10.20 30天 5338 6940 岩层 3# 2 T1-2 2022.10.20 2022.11.19 30天 5620 7305 / 3 T4-1 2022.11.4 2022.12.4 30天 5254 6830 / 2# 4 T4-2 2022.11.19 2022.12.4 15天 3345 4348 / 5 T5-1 2022.12.4 2023.1.3 20天 3395 4413 / 1# 6 T5-2 2022.12.14 2023.1.3 30天 8255 10732 / 结合场地土方量以及，地址进行进度计划的编制，平均约 31天一个区域，T1-1区域 因为绝对标高0.57至-0.13为中风化岩层，-0.13以下为微风化岩层。一阶反压土区域有大 量的中风化及微风化岩层，严重影响出土时间，需用炮机持续进行施工，炮除后进行碎石 及土体外运。T1-2、T5-1土方量较多需更多的时间出土，每个区域搭接时间约为 10-15天， 入T1-2开挖后的第10天进行T4-1的土方出土。 根据施工进展情况随时调整劳动力、机械设备和材料供应，确保满足总工期的需要。 3.4.6 一阶反压土B区土方开挖进度计划 土方开挖计划工期：开工时间2022年9月20日开始施工，计划完工日期为2023年2 月28日。总工期为161天。 表3.4.5-1 一阶反压土B区土方开挖进度计划 序号 区域 开始时间 结束时间 天数 出土口 实方量 虚方量 备注 1 T2 2022.9.20 2022.10.20 30天 4# 8888 11554 / 2 T3 2022.10.25 2022.11.24 30天 5# 7353 9559 / 等待B区负一 3 T6-1 2022.12.2 2023.1.1 30天 7# 7776 10109 层封闭。 等待B区负一 4 T7 2022.12.17 2023.1.11 25天 6# 5952 7738 层封闭。 5 T6-2 2023.1.1 2023.1.16 15天 7# 4583 5957 / 跨年，实际施 6 T8 2023.1.1 2023.2.18 48天 8# 9350 12156 工时间30 天。 B区优先施工T2、T3区域，其余区域等待B区负一层整体封闭，负一层板预计12月 初封闭。 B区域土方量较大，但土质较松软，开挖难度较小，施工时需注意土体坍塌。 并根据施工进展情况随时调整劳动力、机械设备和材料供应，确保满足总工期的需要。 3.4.7 一阶反压土完成后续施工 1、一阶土方施工完成后，进行场地硬化，方便后续铲车、土方车辆等下至底板。 2、进行钢结构运输，钢结构通过调料口运至二阶反压土面，由铲车将钢梁运至安装 22 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 位置，进行钢梁安装。 3、钢结构安装完成后进行钢筋绑扎，桁架楼承板的铺设。 4、钢结构施工按照土方开挖分区进行施工，以调料口为分界，一个调料口负责一个 区域，该区域土方出土完成后，便进行钢构施工，保证钢构吊装按照与土方开挖不冲突。 具体钢结构施工详见钢结构施工方案。 3.5 二阶反压土开挖施工 3.5.1二阶反压土整体施工思路 1、二阶反压土出土顺序大致同一阶反压土。 图3.5-1 二阶反压土出土顺序 图3.5-2 出土顺序平面图 2、二阶反压土采用退阶式分层开挖，确保开挖安全，防止土方坍塌。 3、机械站位同一阶反压土出土口机械布置。 23 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 4、二阶反压土施工运输道路上增加贝雷桥，在D2-5～D2-12，D2-F～D2-H区域设置贝 雷梁栈桥和型钢平台，形成B4层至B1层的车行通道，共设置三座贝雷梁栈桥，长度均为 24米。贝雷桥设置于底板至负一层，与负一层—顶板的坡道进行连接。土方车辆可下至底 板，地上地下同时出土增加出土效率。 图3.5-3 贝雷桥定位 图3.5-4 贝雷桥模型图 5、由于渣土车转弯半径较大，地下室狭窄区域渣土车不可使用贝雷桥下入底板进行 出土，可用铲车进行土方转运后进行出土。 24 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.5-5 不可下至底板区域图 3.5.1 二阶反压土土方开挖方案 1、二阶反压土土方量介绍 区域 实方量 虚方量 A区 46170m³ 60021m³ B区 73687m³ 95793m³ 2、二阶反压土出土施工 （1）二阶反压土出土口负责范围同一阶反压土，详见3.4.2节。 （2）二阶反压土面标高-2m，二阶反压土开挖至-9.25，开挖深度7.25m。 （3）各分区土方量如下表。 表3.5.1-1 一阶反压土土方量 序号 区域 出土口 实方量（m³） 虚方量（m³） 1 T1-1 8902 1157 3# 2 T1-2 9035 11746 3 T4-1 8510 11063 2# 4 T4-2 5200 6760 5 T5-1 5927 7705 1# 6 T5-2 8595 11174 7 T2 4# 10606 13787 25 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 8 T3 5# 12792 16630. 9 T6-1 7# 15158 19706 10 T7 6# 10405 13527 11 T6-2 7# 8073 10495 12 T8 8# 8902 1157 （4）二阶反压土开挖，渣土车通过贝雷桥下至底板，通过底板环形路进行出土。环 形路需提前施工垫层，进行路面硬化。环行路上结构已让现场进行分割，开挖前现场需进 行复核，防止结构妨碍渣土车运输。 图3.5-1 底板环形车道 26 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.5-2 贝雷桥出土示意图 （5）土方车辆在贝雷桥上运输过程中，避免同一段桥架车辆上下同时经过，限速要 求5km/h，重量不大于80t。 （6）二阶反压土开挖使用长臂挖机进行开挖，如若基坑深度超过长臂挖机臂长，我 司协调抓土车进行出土。 （7）二阶反压土出土方式 1）如图3.5.1所示，1-1剖面大样如下图所示 1、二阶反压土出土同样分为两阶进行土方出土，第一阶可分为-2m至-6m区间，可 根据现场进度进行分阶，地上由长臂挖机进行取土，施工流程与一阶反压土出土流程相 同，地下出土，由贝雷桥下至底板由PC200主要开挖，转运至渣土车。渣土车再从贝雷 桥上至地面，由5号门进行出土。 27 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 2、二阶反压土第二阶土方出土，由铲车进行较远位置的土方转移，再由挖机进行在装 车。 2）如图3.5.1所示，2-2剖面大样如下图所示 28 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.5.1-1 2-2剖面二阶反压土出土流程图 3.5.2二阶反压土开挖进度计划 二阶反压土出土前提为地下室负二层板整体封闭完成，一阶反压土出土完成区域便可 进行负二层结构施工，待全部反压土开挖完成后两个月负二层板整体封闭，开始进行负二 层反压土整体开挖。二阶反压土开挖进度计划如下： 29 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 表5.5.2-1 二阶反压土开挖进度计划 序 负责 出土 区域 开始时间 结束时间 天数 实方量 虚方量 备注 号 分包 口 大面积微 1 T1-1 2022.12.9 2022.12.29 20天 8902 1157 风化岩层 3# 2 T1-2 2023.1.8 2023.2.2 25天 9035 11746 / 3 T4-1 2023.1.23 2023.2.17 25天 8510 11063 / 瑞泊 2# 4 T4-2 2023.1.23 2023.2.7 15天 5200 6760 / 5 T5-1 2023.3.24 2023.4.13 20天 5927 7705 / 1# 6 T5-2 2023.3.24 2023.4.23 30天 8595 11174 / 7 T2 2022.12.9 2023.1.8 30天 4# 10606 13787 / 8 T3 2023.1.13 2023.2.12 30天 5# 12792 16630. / 9 亿通 T6-1 2023.2.20 2023.4.1 40天 7# 15158 19706 / 10 T7 2023.4.1 2023.5.1 35天 6# 10405 13527 / 11 T6-2 2023.3.7 2023.3.27 20天 7# 8073 10495 / 共同 12 T8 2023.3.22 2023.5.1 40天 8# 16652 21647 / 出土 平均每天出土450-500m³，土方开挖计划工期：开工时间2022年12月9日开始施工， 计划完工日期为2023年5月1日。总工期为151天。 二阶反压土施工难点在于土质较硬，土方量大，需要各班组增加机械加快出土效率， 同时由于出土范围广，基坑深度过深，土方不能一次运输，需进行转运，影响出土工期。 3.6贝雷桥施工技术应用 3.6.1贝雷桥概况 1、贝雷桥设置在D2-5~D2-12轴交D2-F~D2-H轴区域内，贝雷桥置于底板共三层，于 负一层与结构9号坡道相连，进行土方车辆的下基坑的运输道路。 30 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.6.1-1 贝雷桥定位平面图 2、在D2-5～D2-12，D2-F～D2-H区域设置贝雷梁栈桥和型钢平台，形成 B4层至B1层 的车行通道。 3、共设置三座贝雷梁栈桥，长度均为 24米，桥面宽度3.7米，分别为B2-B1贝雷梁、 B3-B2 贝雷梁、B4-B3贝雷梁。共设置三座型钢平台，分别为B1层型钢平台、B2层型钢平 台、B3层型钢平台。设置两根钢管柱，立于混凝土基础上，坐标为 D2-F轴交D2-7轴，底 标高-18.2m。下图为各构件详图。 31 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 32 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 4、该贝雷桥限载 40t，牛腿所受最大剪力为型钢平台牛腿，基本组合下剪力为 937kN。 5、根据工地的实际情况，贝雷梁桥采用 321贝雷梁，下承式结构，跨度24米，三排 单层加强型，在贝雷梁桥16.5米处设置一根横梁做支撑托梁，桥梁强度满足使用要求，详 见附件桥梁计算书。由桁架式主梁、桥面系、连接系、支座等4部分组成，并配有专用的 架设工具。主梁由每节3米长的桁架用销子连接而成，位于车行道的两侧，主梁间用横梁 相连，每格桁架设置4根横梁；横梁上铺设U型桥板。主梁通过端柱支承于桥座（支座） 和座板上，贝雷梁桥与B4层底板可采用贝雷搭板相连，详见桥梁设计图。平台采用型钢 搭设纵梁采用32B工字钢，其上铺设U型桥面板。 33 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.6.1-2 贝雷桥平面图 图3.6.1-3 贝雷桥立面图 图3.6.1-4 贝雷桥模型图1 34 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.6.1-5 贝雷桥模型图2 图3.6.1-6 贝雷桥与结构关系模型图1 35 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.6.1-7 贝雷桥与结构关系模型图2 图3.6.1-8 贝雷桥与结构关系模型图3 6、根据现场实际情况，贝雷梁桥的安装均由塔吊配合完成，贝雷梁桥所在位置 4#、 36 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 5#、6#塔吊均能实现吊装覆盖，其中4#塔吊臂长70米；5#塔吊臂长60米；6#臂长45米。 图3.6.1-9 塔吊平面图 3.6.2 安装顺序 施工准备→焊接各牛腿及钢管柱安装→安装B2、B3平台→安装B2-B3、B3-B4坡道栈 桥→利用B3平台安装B1平台→安装B1-B2坡道栈桥→安装护栏 3.6.3 卸货、拼装场地 贝雷梁桥各构件由平板车运至工地后，经 5#门进入工地，由5#塔吊将构件吊装卸货， 卸货点放在6#塔吊吊装范围内。B2、B3、B3、B4平台所需材料由平板车拉至1#门由4#塔 吊吊装卸货，并且安装完成。 37 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.6.3-1 场地布置图 3.6.4 前期准备 1、现场应根据图纸将该区域底板及钢构柱基础施工完成。 2、管理人员及各班组施工人员已经到位，班组人员经技术交底、三级安全教育培训 合格。 3、机械设备，包括焊接机具、吊车、已经验收合格。 4、材料已经进场验收合格。 5、特种作业人员持证上岗，焊接质量符合规范要求。 3.6.5 构件拼装和吊装 1、贝雷梁钢桥基本构件运输到现场后，所有构件应进行外观检测，构件应无焊接缺 陷及变型，外观检测合格。平台施工时各牛腿焊接质量仔细检测完，确保无质量问题后先 安放承重梁再依次安放分布梁及桥面板；坡道贝雷栈桥施工：在现场先将贝雷分组拼装联 接在一起，再将其安放在已设好的承重梁上，再依次布设横梁及桥面板。 2、每排贝雷梁长24米，共8节贝雷片，贝雷梁桥一侧有三排贝雷梁，考虑到塔吊吊 重问题先吊装两排，再吊装剩下的一排；安装前所有贝雷桥吊装前应标识出落桥的具体位 置，为分组吊装，需要注意分组贝雷梁的落点，避免造成拼装错位而耽误施工时间。 3.6.6 钢管柱安装 施工基础前考虑地基承载力及钢柱重量、桥架荷载等因素应先进行底板施工，底板厚 38 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 800mm满足承载力要求，底板上施工混凝土基础，基础定位D2-F轴交D2-7轴，基础尺寸 长2700mm，宽1000mm，高1000mm，配筋如下图。基础中预埋直径 45mm高强度螺杆 与钢柱连接，并用M30螺母进行加固，每个节点用两个螺母进行加固。 39 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 钢柱安装时距离基础500mm距离时，法兰盘与基础、螺杆对其后再下落，直至钢立 40 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 柱安装稳定后，拆除吊绳。 41 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 钢柱安装完成后于钢柱顶端焊接侧向耳板，预防平台梁移位。 3.6.7 牛腿安装 本项目共有三种牛腿：双边钢牛腿、单边钢牛腿、混凝土牛腿。 钢牛腿安装在地下室独立柱上，独立柱内按牛腿标高进行对拉埋件的预埋。牛腿锚栓 设置 15 根 d28HRB400 钢筋。牛腿所受最大剪力为型钢平台牛腿，基本组合下剪力为 937kN。 牛腿尺寸如下图所示： 42 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 在原结构梁位置设置牛腿为方便后期施工，原有混凝土梁配筋用伸出牛腿，牛腿内预 43 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 埋钢板。 3.6.8 B2、B3平台安装 B3层平台面标高-15.4m、B2层平台面标高-11.4m，因钢平台面标高同结构标高，所 以土方车辆可直接进入结构楼层。 B2、B3平台及材料都在4#塔吊吊机范围内，其材料选用 588工字钢，按每根工字钢 最长12米算，最重约5吨左右，4#塔吊能满足吊重需求。 平台的钢板和工字钢双面焊接，且焊缝≥10mm，工字钢和支撑钢板要可靠的连接。 图3.6.8-1 B3层型钢平台 44 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.6.8-2 B2层型钢平台 图3.6.8-3 B2、B3层型钢平台模型图片 3.6.9 B4-B3层贝雷梁桥安装 B4-B3层贝雷梁桥底部设置在结构底板，顶部位于D2-10轴，标高为-17.261m。 1、贝雷片单片重250kg，加强弦杆单根重80kg，支撑架重21kg，销子3kg。两排贝雷 梁重量约为6.5吨，B4-B3层塔吊吊距为50米，最大吊重6.1吨，塔吊吊不动贝雷梁，所 以安装时贝雷梁上层的加强弦杆先不装，这样贝雷梁的重量就只有 5.5吨，可直接吊装至 承重梁上，吊装完成后，再安装加强弦杆。因贝雷梁倾斜的、有纵坡，需通过用5吨手动 葫芦一侧栓住柱子，一侧拴住贝雷梁，使其固定不滑动，然后将剩下一排贝雷梁吊装到位， 固定后再对三排贝雷梁进行安装。 2、使用同样的方法将贝雷梁桥另外一侧的三排贝雷梁安装完成后，每排纵梁之间的 每片桁架均采用横向支撑架连接，使主纵梁连接成一整体；将拼装好的单组贝雷架主纵梁 吊装完成后按要求装好横向支撑杆件及横梁。横梁与贝雷架主梁用横梁夹具紧固，两组贝 雷架主梁之间由抗风拉杆连接，用来调节两组贝雷架主梁的张紧度和直线度。 45 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.6.9-1 B4-B3层贝雷梁桥安装模型图片 3.6.10 B3-B2层贝雷梁桥安装 B3-B2 层贝雷梁桥底部设置在 D2-10 轴，标高为-17.261m，顶部位于 D2-7 轴，标高 为-13.49m。 1、贝雷片单片重250kg，加强弦杆单根重80kg，支撑架重21kg，销子3kg。两排贝雷 梁重量约为5.5吨，B3-B2靠5#塔吊吊距为60米，最大吊重4.9吨，塔吊不能把两排贝雷 梁直接吊装上去，只能单排吊装，单排的重量为 3.4吨，可直接吊装至承重梁上，吊装到 指定位置后，先用手动葫芦拉住贝雷梁，不让其下滑，再用斜撑在贝雷梁两边撑住贝雷梁， 避免它倾斜、倒塌；再把第二排贝雷梁吊装到位，用手动葫芦拉住，再用支撑架将两排贝 雷梁连接；最后再把第三排贝雷梁吊装到指定位置，把第三排和一、二排连接成一个整体。 2、B3-B2靠6#塔吊那三排贝雷梁也使用同样的方法将贝雷梁桥另外一侧的三排贝雷 梁安装完成后，每排纵梁之间的每片桁架均采用横向支撑架连接，使主纵梁连接成一整体； 将拼装好的单组贝雷架主纵梁吊装完成后按要求装好横向支撑杆件及横梁。横梁与贝雷架 主梁用横梁夹具紧固，两组贝雷架主梁之间由抗风拉杆连接，用来调节两组贝雷架主梁的 张紧度和直线度。 46 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图3.6.10-1 B3-B2层贝雷梁桥安装模型图片 3.6.11 B1平台安装 因贝雷桥与结构9#坡道连接，为避免9#坡道施工时因贝雷桥安装与坡道梁发生冲突， B1层结构标高-7.5m，平台面层标高下降1.3m，所以B1层平台面标高-8.8m。贝雷桥出土 时利用钢坡道，从贝雷桥上至9#坡道进行出土。 图3.6.11-1 贝雷桥及钢平台与结构关系 B1平台及材料都在4#塔吊吊机范围内，其材料最终也是588工字钢，按每根工字钢 最长12米算，最重约1.5吨左右，4#塔吊能满足吊重需求。 平台的钢板和工字钢双面焊接，且焊缝≥10mm，工字钢和支撑钢板要可靠的连接。 图3.6.11-2 B1层型钢平台模型图片 3.6.12 B1-B2层贝雷梁桥安装 B1-B2 层贝雷梁桥底部设置在 D2-7 轴，标高为-13.49m，顶部位于 D2-10 轴，标高 为-9.555m。 1、贝雷片单片重250kg，加强弦杆单根重80kg，支撑架重21kg，销子3kg。两排贝雷 梁重量约为6.5吨，B2-B1层塔吊吊距为50米，最大吊重6.1吨，塔吊吊不动贝雷梁，所 以安装时贝雷梁上层的加强弦杆先不装，这样贝雷梁的重量就只有 5.5吨，可直接吊装至 承重梁上，吊装完成后，再安装加强弦杆。因贝雷梁倾斜的、有纵坡，需通过用5吨手动 47 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 葫芦一侧栓住柱子，一侧拴住贝雷梁，使其固定不滑动，然后将剩下一排贝雷梁吊装到位， 固定后再对三排贝雷梁进行安装。 2、使用同样的方法将贝雷梁桥另外一侧的三排贝雷梁安装完成后，每排纵梁之间的 每片桁架均采用横向支撑架连接，使主纵梁连接成一整体；将拼装好的单组贝雷架主纵梁 吊装完成后按要求装好横向支撑杆件及横梁。横梁与贝雷架主梁用横梁夹具紧固，两组贝 雷架主梁之间由抗风拉杆连接，用来调节两组贝雷架主梁的张紧度和直线度。 图3.6.12-1 B2-B1层贝雷梁桥安装模型图片 3.6.13 桥面系施工 1、桥面系为两层结构，工字钢横梁和钢板面板。贝雷片纵梁架设完成后，用人工将 工字钢横梁铺设在贝雷梁米字中间的下弦杆上，工字钢横梁与主纵梁间采用横梁夹具固定， 每根横梁用6个横梁夹具固定。横梁间距必须满足设计要求，铺设时，必须保证横梁平稳， 完成后即可进行U型桥面板的安装。 2、钢桥面板采用塔吊进行吊装安放，安装平整密贴并采用φ20U型螺栓固定即可。 321贝雷桥的施工应严格按照设计要求进行，主桁架材料以及其节点的连接方法等必须符 合规范要求，确保施工安全。 3、桥梁安装完毕，应对桥梁进行检查，确认合格后，吊车、人员、设备才可上桥。 3.6.14 贝雷桥及平台的拆除 3.6.14.1 贝雷桥拆除流程 施工方法及工艺流程施工方法：贝雷采用现场人工、吊车配合拆除。 拆除施工工艺流程：拆除护栏→拆除U型螺栓→拆除桥面板→拆除横梁→拆除主梁→ 拆除贝雷片→结束。 48 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 3.6.14.2 贝雷桥拆除方法 在栈桥使用期满后进行贝雷桥的拆除工作。栈桥的拆除工作同栈桥的搭设工作顺序基 本相反，依次拆除桥面附属设施、桥面板、型钢分配梁、贝雷及钢管桩，拆除方法基本与 搭设方法相同，同时要注意钢管桩基础再钢管桩拆除后需进行剔凿进行底板修复施工。 拆除栈桥时，以每跨为单位，采取逐跨后退到起点的拔出方式进行拆除，边拆除、边 利用原栈桥运送材料到指定的位置。在拆除过程中要注意对周围环境的保护，防止造成过 度污染。拆除步骤如下： 1、拆除桥面护栏 对妨碍塔吊作业的护栏，要预先拆除。 2、拆除桥面板 利用原有吊点，对每跨每块预制桥面板进行吊装拆除，将拆除后构件转运至1号门堆 场，平板车装车后退场。 3、拆除纵横梁 接触纵横梁与钢管桩的连接，逐根吊装移除纵横梁。由于贝雷桥跨度较长，塔吊覆盖 面积范围内由塔吊辅助，分段进行气割分离，如有塔吊覆盖范围外的区域，采用汽车吊辅 助拆除，注意吊点位置要选择合适。 4、拔除钢管桩 钢管桩所有约束解除完毕后，采用塔吊配合吊车对钢管桩进行拔除。待拔出后将钢管 桩直接运回后场，安放时注意应使桩身稳定，防止滑移或移动。后场平板车待命，堆放时 用枕木或者型钢卡主底层管桩，然后逐层堆放，堆放应做到安放平稳，防止管桩滚动。 5、牛腿拆除 待贝雷架全部拆除后，进行牛腿拆除，分片切割，由塔吊辅助，转运至料斗内，再由 塔吊整体调运至堆场。 3.6.14.3 贝雷桥拆除注意事项 1、在栈桥拆除前对各施工人员进行上岗前培训，必须熟悉后方可进行拆除工艺流程， 过程中严格按照拆除工序进行，杜绝违规操作与野蛮施工。 2、每班中至少安排一名专职安全员，负责现场安全工作，全面撑控贝雷桥拆除过程 中的安全工作。 3、钢桥拆除时，首先在栈桥岸边设置拦护措施，并设立明显的行人禁入标志，以确 保钢桥拆除工程的顺利进行。 4、在桥梁两端安排专门的人员进行值班和维护。 5、在栈桥拆除工作中，施工人员必须佩戴个人防护用品，戴好安全帽，按规定设置 安全网，必要时系安全带。 49 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 6、在栈桥桩基拆除中，水上作业需搭设栈桥的，必须安装护栏及其他防护措施。 7、施工用电设置好安全保险装置，机电工经常检查机电设备并加强维修保养，做到 万无一失。 8、拆除贝雷梁时，因其重量比较大，吊装时必须配备有经验的工人进行，并有专人 指挥起重机。 9、夜间时应提前进行照明设施的安装，并设置一定数量的安全警示灯标志，防止过 往船只碰撞。 10、电工作业时必须穿戴好个人防护用品，并严格执行电气安全操作规程，做到持证 上岗。 3.7 顺逆交接区土方施工 施工二阶反压土前应进行顺逆交接区底板土方回填，将顺逆交接区土方回填至底板垫 层标高，并进行夯实。便于二阶反压土施工时，水平运输机械行走。 二阶反压土出土完成后，进行顺逆交接回填土开挖，将回填土开挖至垫层底标高后， 施工底板垫层，为后续施工顺逆交接区底板做准备。 3.8 边坡挂网喷射混凝土施工 根据设计要求，坡面需挂网喷射混凝土进行边坡防护。 施工工艺流程：土方开挖→修整边坡→土钉施工（插筋）→第一层混凝土喷射→钢筋 网绑扎→第二层混凝土喷射→养护 50 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 表3.8-1 主要设备投入表 序号 名称 型号 数量 1 空气压缩机 功率70KW 4 2 喷锚机 功率7.5KW 4 3.9 土方弃土点及运输参数 根据项目所在位置，选择妈港0号泊位为主要弃土点。 妈港0号泊位距离本项目52km，单次通行时间约为100min，废土点出土等待时间约 90分钟，出土往返时间约290min。 图3.9-1 项目至妈湾路线图 3.10 出土量保证措施 1、挖机及装载机数量计算 1）挖机选型：斗容量0.9~1.05m³。 2）施工时间：根据ISO14001对于施工时间、噪音的要求，考虑早晚高峰及项目所在 地交通道路情况，拟定挖机施工时间为：9点～12点，14点~17点半，19点半~23点，共 计10个小时。 3）出土功效计算 影响出土因素： A、挖机小时生产率：长臂挖机台班产量按照 320m³/台班计算，则小时生产率为 320/8=40m³/小时。 B、因地下土方范围较大，长臂挖机及土方车辆不能直接进行出土，需要进行转运， 51 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 转运会消耗出土时间。 C、二阶反压土总方量较大，约为155814 m³。 D、现场4个出土口同时出土，车辆出场前需进行冲洗。 所以综合以上影响因素综合考虑，场地内按照高峰 1200m³计算，土方不均衡系数取 1.3，实际总方量：1050/1.3=807.69m³。 因四个出土口进行同时出土，所以长臂挖机需要4台。 如工期之后，我司将延长施工时间，或增加机械数量，保证按时出土。 2、渣土车数量及大门出土能力计算 1）施工时间：10个小时。 2）需求车辆计算： 挖机工作效率按0.9m³/min计算，自卸车排队，装车，洗车预计耗时 20min，路上来 回预计耗时290min，总耗时310min。。 单车运输方量：10m³的新型环保自卸车，考虑现场装土不充盈，取 9m³，计算场地 内按照高峰时段每天出土1200m³，保证10小时内能往返的次数：10/3=3.33次，每天取 土3次，早中晚各一次。计划配置80台新型环保自卸车，其中20辆作为备用。 3）大门出土能力计算： 按照一天1200m³的出土量计算，车辆累计需要出土约134趟次。 每个小时趟次：134/10=13.4次，取14次。 现场计划设计4个大门，按照2#、5#大门为主出入口，1#、3#大门为辅出入口，2、5 大门每小时需要的出土趟次：14/2=7次。 单个大门出土需求时间计算：60min/7次=8.6min/次。 4.基坑降水 1、集水井 集水井尺寸为2m*2m*2m，井身采用M7.5水泥砂浆满浆砌MU10砖，180mm厚墙体 要求灰缝均匀、砂浆饱满无通透，砖块砌筑前浸水润湿，流槽与井身一起砌筑。按有地下 水考虑，内外抹灰 20mm 厚 1:2 水泥砂浆至井面，防止地下水渗透。排水沟尺寸为 0.5m*0.4m，使用MU7.5灰砂砖砌筑，1：2.5水泥砂浆抹面厚20，打C15素混凝土垫层。 52 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 2、基坑开挖时需砌筑反坎，防止降雨或地下水位蔓延至反压土，造成土体滑坡坍塌等危险事故， 起到挡水效果。 5.基坑通风照明 5.1 通风风机安装 本工程采用风机抽排风，取土口（及结构预留洞口）进风（新风自然进入），而抽排 风主要为挖土施工机械、电焊、气割、拆除等施工产生的废气、扬尘等。逆作区抽风口按 53 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 照50m间距设置。 根据施工组织设计，对风量、风压进行科学论证，合理选用通风设备，在满足通风效 果的前提下，进行合理调配减少新购风机的数量。 送风机安装于负二、负三、负四层传料洞口处，每个传料洞口安装2台风机，形成 120度角送风；排风机安装于塔楼楼梯间，利用楼梯间形成自然风井进行排风，风机安装 方式为吊装，于结构钢梁或地下室顶板安装支架。待后期风机拆除后对顶板进行防渗漏处 理。 每层共计需安装十六台轴流送风机、十台轴流排风机。 5.2 风机选型 每台风机配备一台专用风机控制箱以及一台风机配电箱，风机控制箱具备手动启停以 及远程自动控制功能，具有过流、缺相、错相、短路、过载、失电、防雷等自动保护功能。 5.3 通风系统安装及通风管理 1、风机安装 为了使通风机运转平稳，使用螺栓，将通风机固定在顶板上面。 2、通风管理 施工通风管理是影响通风质量的关键。以“合理布局，优化匹配， 防漏降阻，严格 管理、确保效果”二十字方针，为指导原则，强化通风管理。 为了保持施工现场通风效果， 保证施工现场空气质量达到相关规范要求， 过程中加 强通风管理，具体措施如下： （1）安排专人管理风机，对风机进行检修和维护，保证风机的正常运转。 （2）对地下室内通风质量进行检测，如不达标及时改进通风措施。 （3）严格执行风机管理、检查和维修制度，发现风机故障及时修理。 5.4 通风安全检测与施工防护 1、气体检测措施 实施地下室有限空间作业前，项目部严格执行“先检测、后作业”的原则，根据作业 现场和周边环境情况，检测地下室有限空间可能存在的危害因素。在作业环境条件可能发 生变化时，对作业场所中危害因素进行持续或定时检测。 对随时可能产生有害气体时，每隔两小时，进行分析如有一项不合格以及出现其他情 况异常，立即停止作业并撤离作业人员；现场经处理检测符合要求后，项目部重新进行审 批并安排继续作业。 实施检测时，检测人员必须处于安全环境，未经检测或检测不合格的，严禁作业人员 进入地下室有限空间进行施工作业。 检测指标包括氧浓度值、易燃易爆物质（可燃性气体、爆炸性粉尘）浓度值、有害气 54 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 体浓度值等。 2、防护设备和防护用品 在地下室有限空间作业施工入口处设置醒目的警示标志， 告知存在的危害因素和防 控措施。在地下室有限空间实施作业前和作业过程中， 作业人员必须配备符合国家标准 要求的通风设备、检测设备、照明设备、通讯设备，可采用强制性持续通风措施降低危害， 保持空气流通，严禁用纯氧进行通风换气。当地下室有限空间存在可燃性气体和爆炸性粉 尘时，检测、照明、通讯设备应符合防爆要求，作业人员应使用防爆工具、配备可燃气体 报警仪等。 图5.4-1 地下室逆作区排风平面图 5.5 逆作法照明施工方法 地下施工动力照明线路设置专用的防水线路，并埋设在楼板、梁、柱等结构中，专用 的防水电箱应设置在柱上，不得随意挪动。随着地下工作面的推进，自电箱至各电器设备 的线路均需采用双层绝缘电线，并架空铺设在楼板底。施工完毕应及时收拢架空线，并切 断电箱电源。 地下照明电压全部采用24V安全电压。地下照明采用水银灯。供电线路按照各挖土施 工分区设置独立照明用电分区。 地下照明采用水银灯，管线在浇捣上一层楼板的时候预埋。每隔 8m左右一只灯，随 着挖土方向灯具及时跟进安装。 55 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 在应急通道的照明需采用一路单独的线路，以于便施施工人员员在发生意外事故导致 停电的时候安全从现场撤离，避免人员伤亡事故的产生。 逆作区地下室临时照明供电系统：采用TN-S三相五线制，它是把工作零线N和专用 保护线PE在供电电源处严格分开的供电系统，它的优点是专用保护线上无电流，此线专 门承接故障电流，确保其保护装置动作。必须注意：在同一系统中不得采取一部分设备接 地，而另一部分设备采取接零。因为在同一系统中，如果部分设备采用接地，另一部分设 备采用接零，则当采取接地的设备发牛碰壳漏电时，零线电位将升高，而使所有接零的设 备外壳都带有危险的电压。当临时照明系统中每一个临时分项施工完毕经检验合格后及时 填写资料归档。 5.6 安全用电及线路事故预防的措施 1、安全措施 （1）施工现场配电箱必须逐级设置漏电保护装置，实行分级保护且各级漏电保护器 的额定漏电动作电流和额定漏电动作时间应合理配合，相互匹配，使之具有分级保护的功 能。 （2）所有的电线、电缆、配电箱箱体和电气元件、照明设备等在进场使用之前必须 要进行外观检查、校验、试验确保无误符合规范要求后方能使用。在一些特别的场所应使 用一些特别的灯具。 （3）二、三级配电箱放置地方应可靠、干燥、宽畅、通风；周围不得堆放任何妨碍 维修、操作的施工机具和物品；二、三级箱应装设在固定、稳定的支架上距地应在 1.2・ 1.5米之间并放置端止、牢固；放置时安装完成后确保接地、绝缘良好后方可供电使用。 （4）配电箱、开关箱必须按照下列顺序操作： 送电操作顺序为：总配电箱一分配电箱一开关箱；停电操作顺序为：开关箱一分配电 箱一总配电箱。 2、管理措施 管理措施是为了保证安全用电和供电的可靠性在项目部组织上所采取的各种措施，它 包括各种制度的建立、组织管理等一系列内容。 （1）项目部建立完善的安全用电制度，确立专职安全维护电工。 （2）在配电箱放置处应设置警示牌；项目部应按时向施工班组发放施工安全技术交 底介绍技术内容和注意事项，并应在技术交底文字资料上履行交底人和接受人的签字手续， 注明交底日期。 （3）建立健全的维修、检查和拆除制度，并及时以书面的形式进行记录。 （4）定期对项目部管理人员、施工班组进行安全培训，提高人员的安全用电意识， 杜绝乱拉、偷盗等行为，当照明用电有特别需要时，应及时向项目部领导进行汇报并许可 56 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 后由专职电工进行作业。 （5）当线路或者配电箱发生事故时应立即向项目部专职管理人员汇报,并许可后专职 让安全电工或其他专职人员就行维修；若有人员受伤时应立即送医院抢救并向项目部领导 汇报。 3、发生事故的原因 （1）电线、电缆的负荷小于了用电设备（灯具）的负荷，断路器过电压的保护过大。 （2）接地装置和接地电阻不符合要求。 （3）未经过项目部许可对电线、配电箱乱拉乱接乱放以及盗窃电线等。 （4）专职电工操作时未按照安全规章制度进行工作。 （5）在项目部未经许可的情况下私自开关配电箱。 4、预防事故的措施 （1）所有逆作区地下室施工临时照明所用的照明配电箱其金属外壳必须接地,接地电 阻小于1欧姆。 （2）所有逆作区地下室施工临时照明电线、电缆均应该符合安全要求即绝缘良好无 划伤。 （3）三级箱和二级箱所使用的断路器应该经过整定试验并且符合要求,其中漏电保护 器漏电动作前后应该合理有序。 （4）逆作区地下室二、三级箱三相配电应该平衡、且箱体放置的位置宜安全合理有 标识牌。 （5）项目部应建立健全的安全用电的保护制度，并定期对施工人员进行“安全用 电”的培训，施工安全技术交底应及时落实到位。 （6）为保证出土的效率与安全，项目部设立一名专职电工对照明线路进行巡视检查， 检查时必须配备专用的电工工具（绝缘鞋、绝缘手套等）并按照安全规程进行检修。 （7）当临时照明电路拆除时应统一规划、指挥并注意人员的分配、拆除的方法及保 护的措施等。 （8）各配电箱、开关箱应设置明显的标识和铭牌，确立该箱的专职电工并上锁。 5、节能 （1）灯具选用能节能的节能灯； （2）线路较多的回路或因二次结构未有开关的应增设开关； （3）使用不到的区域可以断电节能； （4）安装电度表计量耗电量； 57 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图5.6-1 地下室逆作区照明平面图 6、具体施工措施以机电通风照明专项方案为准 6.土方施工质量保障措施 6.1 土方施工 严格按甲方和监理审定的施工方案和规定的标高施工，不随意更改施工方案。在开挖 时，应注意保护测量定位控制桩、轴线桩、水准基桩，防止被挖土和运土机械设备碰撞， 行驶破坏。 1、土方开挖时，挖土机械不得碰撞支撑杆件。深基坑开挖的支护结构，在开挖全过 程中要做好保护工作，不得随意拆除或损坏。基坑基槽的基底土质必须符合设计要求，并 严禁扰动老土。 在施工前，做好全体施工人员及挖机驾驶员的技术交底和施工指导工作，贯彻落实施 工意图和原则，从思想上重视工程的施工。施工过程中随时检查施工质量，严格按工艺标 准控制作业整个过程，虚心听取甲方人员提出的意见和建议，认真地执行自检与互检工作。 认真做好降水记录和监测点记录，发现问题及时反馈有关部门。 现场全体施工人员必须统一思想，一切行动听指挥，并随时与甲方及监理人员取得联 系，密切配合开展工作。 土方工程外形尺寸允许偏差; 允许偏差（毫米） 序号 项目 柱基、基 挖方、填方、场地平整 排水沟 58 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 坑、基槽、 人工施工 机械施工 管沟 +0 +0 1 标高 +50 +100 -50 -50 +100 长度、宽度（由设计中 2 -0 -0 -0 心向两边量） -0 3 边坡偏陡 不允许 不允许 不允许 不允许 4 表面平整度 2、反压土开挖时需进行钢柱保护措施，钢柱1m处设置警示带。距离钢柱50公分位 置采用人工出土。 3、土方出土需进行整体的运输通道模拟，并安排两家土方单位测量员随时进行基坑 变形检测，做到1天2测，保证基坑安全，同时保证出土运输道路。 6.2 验收 开挖工程按下表验收。 建筑工程深基坑工程土方开挖安全验收表 年 月 项目名称 验收时间 日 建设单位 设计单位 施工单位 监理单位 分包单位 验收部位 序号 项目 验 收 要 求 验收结果 支护、土方、 1 降水、监测方 方案应有针对性的，应按方案实施。 案 2 坑壁荷载 积土、机具设备、临建设施等荷载与槽边距离大于设计规定。 基坑施工应设置有效的降排水和防止坑外的水流入基坑的措施，应有 3 降排水措施 保护临近建筑物、管线、道路等措施，基坑应有护壁措施。 基坑支护及周 基坑支护应按照设计文件、监测方案和规范要求进行监测并做好记录， 4 边环境监测 对临近建筑和重要管线、道路也应进行监测。 施工机械进场应经验收合格，司机操作应接受交底，持证上岗，机械 5 土方开挖 作业应符合安全操作规程，开挖程序、分层开挖的深度应符合方案要 求。 超过2m深的基坑四周要有二道防护栏杆，并自上而下用安全立网封闭 6 临边防护 或设置严密的高度不小于18 cm的挡脚板或40 cm的挡脚板，作业人 员上下基坑应搭设专用通道。 基坑内作业人员应有安全立足点，坑内作业有防中毒、防火等措施， 7 作业环境 垂直作业有上下隔离防护措施，有足够的照明。 专项方案应制定应急预案措施，措施应有针对性，应急预案措施应得 8 应急预案措施 到落实，出现监测数据报警时应及时处置 59 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 9 基坑分段验收 应按规定进行深基坑工程分段验收 验收结论 □合格 □不合格 勘察单位 项目技术负责人： 施工总承包 分包单位 监理单位 年 月 日 验 企业技术负责人或授权 企业技术负责人或授权 设计单位 委派的专业技术人员： 委派的专业技术人员： 项目技术负责人： 收 专业监理工程师： 年 月 日 项目负责人： 项目负责人： 建设单位 意 项目技术负责人： 项目技术负责人： 项目负责人： 方案编制人员： 方案编制人员： 项目总监理工程师： 年 月 日 见 安全员： 安全员： 其他相关人员： 其他相关人员： 年 月 日 年 月 日 年 月 日 专家： 年 月 日 注：1.土方开挖工程验收应根据施工方案要求进行开挖后分段验收。 7.扬尘控制管理 为认真贯彻落实深圳市可持续行动计划的工作要求，实现施工现场达到深圳市7个 100%目标：施工围挡及外架100%全密闭， 易起尘作业面 100%湿法施工，裸露土及易起尘物料 100%覆盖，出入口及车行道 100%硬底化，出入口100%安装冲洗设施，出入口100%安装TSP在线监测设备总目标：全 市所有建设工程工地100%落实六个100%措施。特编制本施工扬尘控制专项方案，并成立 联合检查领导小组，开展项目施工扬尘整治工作的日常检查工作。 7.1 组织保证措施 项目部建立施工现场扬尘控制责任体系并始终保持运转。 1、项目经理负责对施工全过程监督，从源头做好施工扬尘整治工作。 2、项目执行经理负责对本方案的检查、监督及评价。对违法违规、不符合要求的扬 尘行为必须坚决制止，不听劝阻的要及时向建设行政主管部门报告。 3、技术负责人负责对扬尘治理专项方案的编制、实施和检查，对投入到扬尘专项治 理的人、机、材、设备等作统一安排和部署，对扬尘污染负主责。必须按照《深圳市扬尘 污染防治管理办法》、《深圳经济特区建设项目环境保护条例》、《2018年深圳市工地 扬尘污染防治专项督查工作方案》的规定，落实好全市所有建设工程工地 100%落实、施 工围挡及外架100%全封闭、出入口及车行道 100%硬底化、出入口100%安装冲洗设施、 易起尘作业面100%湿法施工、裸露土及易起尘物料100%覆盖、出入口100%安装TSP在线 监测设备7个100%必须达标的要求；必须有专门机构，指派专人负责，每天对施工现场 扬尘整治工作进行检查并记录，使工地扬尘整治工作步入常规化和规范化管理。 4、专职安全员：负责每天检查扬尘治理落实及实施情况并作好记录。 5、施工员：负责对路面保洁人员的监督。 60 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 6、材料员：负责对项目针对扬尘整治的材料采购。 7.2 施工扬尘控制措施 1、施工现场扬尘污染的来源 建设工程施工的扬尘污染，是指在房屋建设施工、道路与管线施工、物料运输、物料 堆放、道路保洁、泥地裸露等活动中产生粉尘颗粒物，对大气造成的污染。 施工现场易产生扬尘污染的物料主要有：水泥、砂石、灰土、灰浆、灰膏、建筑垃圾、 工程渣土等。 施工现场扬尘治理措施：建设工地施工过程中，要做到“六必须、六不准”，即必须 打围作业、必须硬化道路、必须设置冲洗设施、必须湿法作业、必须配齐保洁人员、必须 定时清扫施工现场；不准车辆带泥出门、不准高空抛撒建渣、不准现场搅拌混凝土、不准 场地积水、不准现场焚烧废弃物、不准现场堆放未覆盖的裸土。确保施工现场扬尘污染总 体受控。 对涉及扬尘问题的作业班组进行专项防止扬尘交底，将扬尘防止工作具体落实到操作 层，并建立奖罚制度以推动施工扬尘污染控制过程。项目部与作业班组签定扬尘治理目标 责任书，对扬尘治理工作进行目标化管理。 2、道路清扫扬尘污染的控制 安排保洁人员2名（佩戴标识）每日对施工现场的道路进行1～2次的清扫，清扫前 对路面进行洒水。天气干燥或风力较大时，增加洒水频次，以保持路面的湿润。 3、土方施工、堆放扬尘污染的控制 在架空层基础土方开挖、回填施工中，主要采取淋水、降尘和防止车辆泥土外泄等措 施。当雨天开挖、基坑回填时，应在施工临时通道上铺设麻袋。严格按挖土施工方案中所 规定的挖土流程，堆土位置及车辆出入口线路进行指挥。加强对渣土运输车辆的车况检查， 指派专人随机跟车监督，保证按规定线路行运，严禁偷倒、乱倒。 在场地内堆放作回填使用土方应集中堆放。同时，在土方未干化之前，经表面整平压 实后，用密目网进行覆盖。定时洒水维持湿润，以有效地控制扬尘。 6、建筑材料扬尘污染的控制 （1）砂石设置专用池槽进行堆放，控制进料数量，做到随到随用，不大量囤积。堆 放时做到堆积方正、底脚整齐干净，并将周边及上方拍平压实，然后用密目网罩进行覆盖。 砂石料如过于干燥，应及时进行洒水。 （2）其他易飞扬物、细颗散体材料（如塑料泡沫、膨胀珍珠岩粉末等），必须进行 严密的遮盖或存放在不透风的仓库内，运输车辆要有防止泄漏、飞扬装置，卸料时采取集 中码放措施，以减少污染。 7、道路清扫扬尘污染的控制在施工现场主要道路边、生活区域内场地适当位置安装 61 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 一些水龙头，使洒水皮管、洒水车能就近使用，便于操作。道路安排专人每日对施工现场 的道路进行1～2次的清扫，清扫前需进行洒水湿润，天气干燥或风力较大时，增加洒水 频次，以保持路面的湿润。所产生的生活垃圾和粉尘经分类袋装后及时地投放到指定的地 点。 8、运输车辆扬尘污染的控制 运输建筑材料、垃圾和泥土等的车辆，在驶出建设施工现场之前，要加强防尘冲洗、 遮蔽、清洁等工作，防止建筑垃圾、泥土的散落，污染道路和周边环境。 冲洗车辆产生的泥浆水应通过二级沉淀达到排放标准后，方可排人城市公共管网。沉 淀池派专人定期进行清理，一般为2～3天清理一次。 9、建筑垃圾扬尘污染的控制 （1）建筑结构楼层内的施工垃圾（暴露垃圾）清扫前先洒水湿润，运输可采用搭设 封闭式专用垃圾通道运输或采用密封容器、装袋清运，并派专人进行检查、监督。严禁随 意在预留洞、阳台、窗口处凌空抛洒。所清扫集中的垃圾，在现场规划场地内堆放，并适 量洒水或覆盖密目网，定时清运搬离现场，以减少粉尘污染。 （2）建筑垃圾、工程渣土在48小时内不能完成清运的，在施工工地内设置临时堆放 场，临时堆放场采取围挡、遮盖等防尘措施。 （3）在施工现场处置工程渣土时进行洒水或者喷淋降尘。 （4）施工现场堆放的渣土，堆放高度不得高于围档高度，并采取遮盖措施。 （5）在建筑物、构筑物上运送散装物料、建筑垃圾和渣土时，采用密闭方式清运， 禁止高空抛掷、扬撒。 10、生活垃圾扬尘污染的控制 生活垃圾安排专人进行收集、清理，按指定地点与建筑垃圾分开堆放，并进行密闭遮 挡。生活垃圾应由环卫部门及时清运出场。 禁止在现场焚烧建筑垃圾、废弃木料、塑料品和热熔沥青，以防止对大气的污染。 11、对涉及扬尘问题的作业班组进行专项防止扬尘交底，将扬尘防止工作具体落实到 操作层，并建立奖罚措施。 12、项目部与作业班组逐级签定扬尘治理目标责任书，对扬尘治理工作进行目标化管 理。 15、其他扬尘控制措施 （1）土方作业过程中，安排专人及时清除路面遗洒的泥土，并使路面始终保持较湿 润的状态，做到不泥泞，不扬尘。土方施工期间，当气象预报风速达到5级以上时，停止 施工作业。 （2）禁止使用空气压缩机来清理车辆、设备和物料的尘埃。 62 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 （3）清扫路面、脚手架时，采取先洒水后清扫的方法。 （4）合理安排土石方等容易产生扬尘的工序。 （5）对于施工场地平整作业造成的粉尘排放，要及时洒水。 （6）土石方施工现场，经常洒水，保持无风天目测无扬尘。 8.雨季、防台风及高温施工措施 8.1 雨季施工措施 8.1.1 施工准备 1、雨季施工技术准备： （1）根据工程的具体特点编制切实可行的雨季施工方案，并报经有关部门审批后实 施；认真执行雨季施工方案、质量标准及操作要点，确保每个工序按标准、规范、规程和 技术措施组织施工； （2）进行详细的雨季施工技术交底，组织雨季施工培训，提高雨季施工质量和安全 意识； （3）编制雨季施工紧急救援预案，进行雨季施工（防汛）应急演练。 2、雨季施工物资准备： （1）根据雨季施工方案，提出雨季施工物资计划，并专款专用，由专人负责； （2）雨季施工物资，如水泥、砂石、木方、水泵、发电机、抽水软管、草袋、塑料 布、苫布等要在雨季来临之前提前布置在施工现场，并禁止挪做它用。水泵、备用发电机 等设备应提前检修备用； （3）雨衣、雨鞋、胶鞋等劳保用品要及时发放到每一位职工； （4）雨季施工物资要储存好，并能随用随取。水泥要入库，保证不潮，应架空通风 存放，四周设排水沟，避免积水；砂石料要备足，存放场地四周要有排水出路，防止淤泥 渗入；木料等其他物资和设备要存放在经碾压密实的场地上，防止地面下沉造成的倒塌事 故； （5）对于防水、防潮要求高的材料要加强管理，设专人进行看管。 3、雨季施工组织和管理准备： （1）建立雨季施工值班制度，明确值班人员的职责，在值班期间应保证通讯畅通； （2）合理进行施工组织安排，对受雨季影响较大的分项分部工程安排涸水季节施工； （3）建立雨季施工检查制度，发现问题及时处理。 4、雨季施工现场准备： （1）按照图纸施工集水井，并检查排水设备及排水管沟的完好性，增加排泄水的通 道，根据天气预报雨量的大小，必要时增设临时排水沟； 63 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 （2）弃碴场要注意设排水沟进行排水，并派人勤检查、勤疏通，防止雨水冲走弃碴， 造成环境污染； （3）施工机械设备停放在地形较高、排水顺畅的地方；将料库、变配电设备等布置 在雨水影响最小的部位，水泥库地面加高处理； 8.1.2设备材料防护 雨期施工应对各部位及各分项施工的设备材料采取措施。 土方开挖施工中，基坑内临时道路上铺设砖渣或级配碎石，保证雨后同行不陷；雨期土 方工程需避免浸水泡槽，一旦发生泡槽现象，必须进行处理。雨期时加密对基坑的监测周 期，确保基坑安全。 8.1.3 临时用电 1、供电线路，不能直埋的一定要架空，室外的配电箱、电焊机和机械设备搭设防雨 棚；值班电工要经常检查现场电气设备的接地，接零保护装置是否灵敏有效；雨季使用的 电气设备应采用双重保护措施──漏电保护和绝缘保护，及时检查电线绝缘是否良好，接 头是否包好，禁止电线浸泡在水中； 2、在潮湿和易触及带电体场所的照明电源不得大于 24V；在特别潮湿的场所或金属 容器内工作的照明电源电压不得大于12V；手持灯的电源线不得使用塑料线； 3、加强用电安全检查，所有电气设备都要进行检查合格后，再去安装，严格执行三 相五线制，加装漏电保护装置，加强电工值班；对于机电设备的电闸及施工用配电箱采取 防雨、防潮等措施，并安装接地保护装置，防止漏电事故发生； 4、配备备用发电机，以确保汛期突然停电情况下的防排水需要，并切实作好避雷装 置和防漏电措施。 8.1.4 施工机械设备安全 1、雨季、大风季节，对脚手架、缆风索、龙门吊、塔吊、大型支撑体系及板房、临 时砖房等存在危险因素的设施和设备要加强检查，防止危险情况的发生； 2、机动车辆在雨期行驶，要注意防滑，卸料要有止档装置； 3、设备等防雷接地工作，并注意进行全面检查，各项接地指标应符合安全规程要求， 并做好检查记录； 8.2 防台风施工措施 8.2.1 台风季节施工 1、施工部署 （1）在台风季节来临前，制定详细可行的台风应急预案。 （2）成立抗台领导小组，制定防风计划和紧急预案措施，其应包括现场和与施工有 64 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 关的周边居民区。 2、一般措施 （1）24小时设专职的值班人员，保证昼夜有人值班并做好值班记录，同时要设置天 气预报员，负责收听和发布天气情况。 （2）应做好施工人员的抗台培训工作，组织相关人员进行一次全面检查，施工现场 的准备工作，包括临时设施、临电、机械设备防护等项工作。 （3）随时清理现场障碍物，易坠易飞物品，保持现场道路畅通。道路两旁一定范围 内不要堆放物品，保证视野开阔，道路畅通。 （4）对各楼层的堆放材料进行全面清理，在堆放整齐的同时必须进行可靠的压重和 固定，防止台风来到时将材料吹散。 （5）施工现场的工棚、仓库、食堂、临时住房等临设工程及各分管单位应在风季前 进行全面检查和整改，保证基础、道路不塌陷、房间不漏雨，场区不积水。 3、原材料的储存和堆放 （1）台风季节所需材料、设备及用品，如塑料布、苫布等由材料部门提前准备，及 时组织进场。 （2）台风季节前对现场配电箱、闸箱、电缆临时支架等仔细检查，需加固的及时加 固，缺盖、罩、门的及时补齐，确保用电安全。 4、现场物资 （1）钢筋严格控制进场时间，尽量减少露天堆放时间，防止因淋雨而生锈。 （2）惧雨防潮的材料要根据物资管理规定入库堆放，覆盖塑料布并垫高。 5、临建设施 （1）检查办公室、宿舍及料库屋面有无漏雨现象，对漏雨的部位及时修理完好；用 钢管对屋盖进行加固，台风来临时将其锚固在地锚上。 （2）室外地面全面硬化，道路场地等排水坡向正确、排水沟畅通无阻，确保施工现 场无积水。 （3）检查食堂、厕所等的排水沟，及时疏通污水管道。 （4）台风来临前要清理粪坑，避免粪坑因大雨袭击而溢出。 （5）台风来临前要对现场的围墙进行检查加固，可以拆下的图牌在之前拆下保存， 不能拆下的要进行补焊加焊等加固，防止倒塌伤人。 6、临电 （1）供电线路，不能直埋的一定要架空，室外的配电箱、电焊机和机械设备搭设防 雨棚。值班电工要经常检查现场电气设备的接地，接零保护装置是否灵敏有效。雨季使用 65 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 的电气设备应采用双重保护措施──漏电保护和绝缘保护，及时检查电线绝缘是否良好， 接头是否包好，禁止电线浸泡在水中。 （2）在潮湿和易触及带电体场所的照明电源不得大于 24V；在特别潮湿的场所或金 属容器内工作的照明电源电压不得大于12V；手持灯的电源线不得使用塑料线。 （3）遇大暴雨或五级以上强风等恶劣天气，应停止起重。 7、应急措施 （1）在确定台风即将到来时，务必将工人全部转移至安全地带。 （2）在安全转移前，做好转移线路规划，做到转移快、安全，避免人员受伤。 （3）转移前，做好电、水的应急措施，准备好夜间照明工具。 （4）应注意将工程资料及其他重要档案资料一并转移到安全地带。 8.3 高温酷热天气安全施工措施 8.3.1 现场医疗管理措施 1、对高温作业人员进行就业和入暑前的体格检查，凡检查不合格者不得在高温条件 下作业。 2、施工现场设专人负责保证足量开水供应，高温作业时，提供绿豆汤、淡盐水或茶 汤等解暑饮料。并加强饮水保温桶管理，做到加盖加锁，不准喝生水，严禁共用一个器皿 饮水。 3、施工现场急救室配备防暑急救药品，如藿香正气水、人丹、风油精、清凉油等。 8.3.2 临时用电管理措施 由于天气持续高温，宿舍进入用电高峰期，为做好用电管理，采取以下措施： 1、对工人进行用电知识教育及用电安全教育。 2、定期对电气设备逐台进行全面检查、保养，禁止乱拉电线，特别是对职工宿舍的 电线及时检查。 3、做好各种防雷装置接地阻测试工作，预防触电和雷击事故的发生。 8.3.3 防火措施 1、建立健全防火制度和防火岗位责任制。 2、划分责任区，责任到人。 3、仓库、木工棚、配电室悬挂防火标志牌，设专人负责，有防火制度，并配备足够 有效的消防器材，放置在人员活动明显可见位置，便于发生火警时随时取用扑救。 4、防火区域不准吸烟或动火。 5、严禁在电源附近、电线下部设火源。 6、职工宿舍设防火负责人一名，设备用灭火器一个，不准在宿舍内用大功率电器， 66 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 职工上班后宿舍内一切电源应断电。 7、不同物质着火应采取不同的有效措施救火，如油类起火要用干粉、泡沫灭火器等。 8、现场一旦发生火灾，要有组织进行扑救，同时拨“119”电话报警。 9、加强对易燃、易爆等危险品的贮存、运输和使用的管理，在露天堆放的危险品采 取遮阳降温措施。严禁烈日曝晒，避免发生泄露，杜绝一切自燃、火灾、爆炸事故。 9.土方开挖施工安全管理措施 在土方开挖过程中，严格控制开挖深度和坡度。根据有关规范要求，控制开挖段的长 度，随时掌握土体位移、沉降的变化量，做好信息反馈，指导土体开挖，以确保基坑侧壁 土体和周边环境不被破坏，如坡顶土体及周边环境位移或沉降超过警戒值，就立即采取必 要的、有效的措施，并报施工项目部、监理和业主。 1、每天开工前，应对施工机械进行安全检查，在施工生产中，司机要按安全操作规 程进行操作。尤其是多台挖机在一处时，挖机间距应大于10米。 2、土方开挖过程中，坡顶不得堆载荷载，运输车辆尽量避免在坡顶边缘行走，防止 基坑坡垮塌。 3、在挖方取土时，应注意不同土质土体的稳定性，防止土体滑落。监挖措施：在基 坑周边每30米设一个水准控制点，该点设在距坑边 1.5米处，每天由测量人员抄测一次， 当该点标高下降8cm时，报有关人员处理。并对基坑坡面用钉土钉、外罩砂浆固定砂土的 方法，确保砂土不流滑。 4、运输车辆要服从指挥，信号要齐全，不得超速，过岔口，遇障碍时减速鸣笛，运 土车辆倒车时，应有人指挥，制动器齐全并功能良好。 5、施工现场的危险地段，应设置警示牌，并距坑顶四周设置1500高防护栏（二道水 平横杆，3米间距1个立杆，立杆埋深不少于500）安全隐患未消除，不得撤弃。 6、夜间施工时，施工现场要有足够照明设施，照明亮度要满足夜间的水准测量。行 车路线上用挂红色警示灯，车辆专人指挥。 7、土石方施工不宜在雨天进行。在雨天施工时，工作面不要过大，要逐段、逐片地 完成。 8、开挖区边缘的2米以内不得堆任何东西，以免土方垮塌。施工需要时临时堆放施 工物品单位面积不得超过200Kg，雨天严禁堆放任何物品。距坑顶 2米外4米内不得停放 12T以上的车辆。 9、当发生安全事故时，应停止所有相关的施工作业，现场管理人员立即报告项目经 理有关情况（包括伤亡人数，伤员伤势，何时、何地、事故原因）。并采取必要的营救措 施，同时拨打医院急救电话120。 67 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 10.有限空间管理制度 10.1 安全管理制度和操作规程 必须建立下列安全生产管理制度和操作规程： 1、有限空间作业审批制度； 2、有限空间作业现场安全管理制度； 3、有限空间作业现场负责人、监护人员、作业人员、应急救援人员安全培训教育制 度； 4、有限空间作业应急管理制度； 5、有限空间作业安全操作规程； 6、有限空间外包作业安全管理制度。 10.2 安全教育培训 1、单位主要负责人、分管负责人和安全生产管理人员必须具备相应的有限空间作业 安全生产知识和管理能力，具有有限空间风险辨识能力，熟悉有限空间作业流程和安全要 求、应急救援方法。 2、单位必须对有限空间作业现场负责人、监护人员、作业人员、应急救援人员等进 行专项安全培训教育，并经安全知识和操作技能考试合格后方准上岗。 3、有限空间作业专项安全培训考核内容包括：有限空间作业危险有害因素和安全防 范措施；有限空间作业安全操作规程；检测仪器、劳动防护用品的正确使用；以及紧急情 况下的应急处置措施。 4、有限空间作业人员安全操作技能培训包括：便携式气体检测仪、空气呼吸器、防 毒面具、安全绳索、通讯设备、通风设备、提升设备、现场急救技术的正确操作和使用。 5、安全培训应当有专门记录，并由参加培训的人员签字确认。 10.3 危险因素辨识及检查 必须对本单位的有限空间进行辨识，评估有限空间作业事故风险。必须分析有限空间 中危险物质的种类（如硫化氢、沼气、一氧化碳、缺氧窒息等）。有多种危险物质的，应 一并列出，如污水井中存在缺氧、沼气、硫化氢等多种危险因素。危险因素的来源要考虑： 是否有限空间本身有危险有害物质；是否与其它设备通过管道、阀门相连；是否可以从水 或其他溶液中逸散出来等。要充分考虑危险物质可能导致事故的最大伤亡情况。 应根据《有限空间作业单位自查表》（见附表2）定期对本单位的有限空间作业进行 检查，对检查发现的问题应及时整改，检查结果应存档。 10.4 管理台账 必须建立管理台账，内容包括：危险源辨识和风险评估记录、有限空间作业场所基本 68 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 情况记录、作业方案的审批记录、人员培训记录、检测记录、发包方监管记录、应急演练 记录及事故管理档案。 有限空间作业场所基本情况内容包括：有限空间的名称、类型、数量、涉及作业人数、 危险因素、位置、责任人、安全对策措施等基本信息。 对于符合条件，需报废但未拆除、移除的，应计入台账纳入管理。 对于因工艺或内部物质发生变化的，应在变化后立即重新辨识，并及时更新管理台账。 10.5 安全警示标志 应设置明显的安全警示标志和有限空间安全告知牌，《有限空间安全警示标志、安全 告知牌（式样）》（见附图1）。安全告知牌应包括以下内容：有限空间名称、数量、责 任单位、责任人、危险性标志、作业场所浓度标准、安全操作注意事项、应急救援措施、 应急电话（含单位应急联系人）等。 作业场所浓度标准，应标明有限空间内存在的危险物质的种类、允许浓度范围。 有限空间安全告知牌的危险物质的种类、安全操作注意事项、应急救援措施等必须具 有针对性。 10.7 作业审批管理 有限空间作业前，应将作业审批表和作业方案一并报本单位安全管理部门审核，经单 位负责人批准后，方能实施作业。作业前还应将作业审批表送到与有限空间作业相关的部 门或单位，以便协助断水、断电、断气等隔断作业。 作业方案的编制应由作业负责人、监护人员、现场作业人员共同编制，其内容应包括： 1.工作任务，作业时间； 2.工作组织，每个岗位的安全职责； 3.作业步骤及主要工作内容； 4.作业环境评估，评估有限空间内存在的危险因素； 5.气体检测。明确检测时间、地点、气体种类、许可浓度等检测值； 6.控制措施。根据危险因素及事故风险，明确具体的消除、控制危险的安全技术措施 如作业前、作业过程中的通风、监测措施；作业人员与监护人员的联系措施；劳动防护用 品及佩戴要求。需要其他单位、部门协助的，应特别说明； 7.应急措施。应包含：救援人员，有限空间内作业人员的撤退通道，救援环境的识别 和判定，应急救援联系方式、应急救援措施、救援装备。 11.应急预案 为提高抗御安全事故的快速反应能力，防止一旦发生中毒或窒息现象发生，保障施工 安全的人身安全，最大限度的减少事故损失，维护社会稳定，迅速采取应急救援措施，减 少损失，特制定本预案。 69 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 1、组织部署 现场成立以项目经理领导的地下室有限空间应急救援小组， 出现紧急情时及时进行 抢救。另外派专人在地下室有限空间作业过程中认真负责检查，做到有问题及时发现，及 时上报项目部，及时采取救援措施，避免重大安全事故发生。 应急小组联系方式： 应急救援体系组织成员联系方式及外援电话单 职能组 成员 职责 联系电话 工地发生事故时，负责指挥工地抢险工作， 向各职能组下达抢险指令任务，协调各组之 间的抢救工作，随时掌握各组最新动态并做 出最新决策，第一时间向110、119、120、 王 刚 公司及当地消防部门、建设行政主管部门及 13926645502 指挥中心 申永辉 有关部门报告和求援。平时小组成员轮流值 13760428740 班，值班者必须在工地，手机24小时开通， 发生紧急事故时，在应急小组长未到达工地 前，值班者即为临时代理组长，全权负责落 实抢险。 负责内外的通讯联络，要配备通讯联络工 曾宝善 具，随时保持联系畅通。一旦发生人员中 15927339563 联络组 王志坚 毒、窒息现象及重大安全隐患，立即联系有 13552571417 关部门实施抢救。 根据指挥组指令，及时负责扑救、抢险，并 布置现场人员到医院陪护。当事态无法控制 抢险组 万鑫辉 13709061099 时，立刻通知联络组拨打政府主管部门电话 求救。 疏散组 吕贵洋 在发生事故时，负责人员的疏散、逃生。 17577289206 救护组 刘峰旭 负责受伤人员的救治和送医院急救。 18676782327 负责损失控制，物资抢救，对事故现场划定 警戒组 包 超 警戒区，阻止与工程无关人员进入现场，保 18617010962 护事故现场不遭破坏。 分析事故发生的原因、经过、结果及经济损 调查组 万鑫辉 失等，调查情况及时上报公司。如有上级、 18877334803 政府部门介入则配合调查。 负责抢险物资、器材器具的供应及后勤保 后勤组 邓程连 17674798270 障。 负责现场的紧急抢救工作。地下室有限空间 作业过程中要确保应急队伍保持随时待命状 态，一旦险情发生，确保抢救小组人员及时 应急救援小组 各施工队 到位，抢救及时。 发生事故后，必须按照国家和深圳市有关规 定向所在区政府、安全生产监督管理部门和 行业主管部门报告。 2、应急物资 包括全面罩正压式空气呼吸器或长管面具等隔离式呼吸保护器具、应急通讯报警器材、 现场快速检测设备、大功率强制通风设备、应急照明设备、安全绳、救生索等基本装备。 70 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 3、地下室有限空间作业环境易导致的潜在事故 （1）中毒事故 （2）缺氧窒息事故 4、事故危害范围及后果 （1）发生中毒事故，其危害范围主要涉及到在地下室有限空间作业环境中的作业人 员、监护人员、救援人员；其危害后果主要会导致中毒人员昏迷，情况严重时可能会导致 人员死亡（根据可能存在的危险物质）。 （2）发生缺氧窒息事故，其危害范围主要涉及到在地下室有限空间作业环境中的作 业人员、监护人员、救援人员；其危害后果主要会导致中毒人员昏迷，情况严重时可能会 导致人员死亡（根据地下室有限空间氧气含量及消耗量的不同，其后果有轻有重）。 5、施工事故报告及抢险救援 施工现场发生伤亡事故后，负伤人员或最先发现事故的现场人员人应立即将事故概况 （包括伤亡人数、发生事故的时间、地点、原因）等报告本单位工程项目经理部领导或安 全技术人员，单位负责人接到报告后，应当于1小时内向事故发生地县级以上人民政府安 全生产监督管理部门和负有安全生产监督管理职责的有关部门报告，并有组织、有指挥地 抢救伤员、排除险情。 现场应急指挥负责人和应急人员首先对事故情况进行初始评估。根据观察到的情况， 初步分析事故的范围和扩展的潜在可能性。抢险人员穿戴好必要的劳动防护用品（呼吸器、 工作服、工作帽、手套、工作鞋、安全绳等），系好安全带，以防止抢险救援人员受到伤 害。在发现受伤人员后，将其抬上担架迅速转移至安全区，在转移过程中避免影响其呼吸 或触及受伤部位。 在抢险过程中，地下室有限空间内抢险人员与外面监护人员应保持通讯联络畅通并确 定好联络信号，在抢险人员撤离前，监护人员不得离开监护岗位。将救出伤员转移至安全 区后，对伤员进行现场急救，情况严重时将伤员转送医院救治。 6、恢复现场 （1）应急人员在进行伤员救护和排险工作时，应注意保护现场有关物证，不得随意 移动有关物品，确需移动的，应做好标记或绘制详图、拍照、录相。 （2）现场救护和排险工作完成后，事发单位应成立调查组配合政府有关部门进行现 场取证、事故调查和事故原因分析，拟定纠正预防措施并组织实施。 （3）现场取证完成、隐患整改完毕或事故原因已查明后，在取得政府有关主管部门 的许可指令后，应急小组可组织现场恢复。 （4）现场恢复应制定专项方案，专人现场监护，防止引发其他事故。 （5）事故调查与处理 71 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 1）事故得到遏制后，技术部和工程部要及时对事故的原因进行详细调查，写出事故 调查报告，并对应急预案的实施效果进行评价，提出改进意见。 2）事故处理 按照“四不放过”原则；事故原因未调查清楚不放过、未采取改进措施不放过、责任 人和群众未受到教育不放过、对与事故有关的领导和责任人未查处不放过的原则进行处理。 （6）总结事故原因，教育员工杜绝事故的再次发生。依照有关法律法规处理好事故 善后工作的同时，及时总结事故发生原因，对责任人给予相应处罚，加大安全宣传力度， 改善管理工作，提高管理水平，进一步降低和杜绝事故的发生，维护企业员工健康安全。 7、应急救援工作结束 当事故已得到制止，不在扩大发展，伤员已得到相应的救护，现场险情已排除，现场 经检测没有危险，现场救援工作视为结束，此时可以解除紧急状态，并通知相关单位或周 边社区，事故危险已解除。 8、应急路线图 深圳市人民医院 电话：0755-25533018 地址：罗湖区东门北路1017号； 图10-1 施工现场到深圳市人民医院路线图 12.贝雷桥计算书 72 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 12.1 工程概况 本项目为罗湖区翠竹街道木头龙城市更新单元 02地块地下室临时栈桥工程。在 D2-5 ～D2-12，D2-F～D2-H区域设置贝雷梁栈桥和型钢平台，形成B4层至B1层的车行通道。 12.2 设计规范 1、《公路桥涵设计通用规范》JTG D60-2015 2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG 3362-2018 3、《公路桥涵地基与基础设计规范》JTG D63-2007 4、《公路钢结构桥梁设计规范》JTG D64-2015 5、《公路桥涵施工技术规范》JTG/T 3650-2020 6、《公路工程质量检验评定标准》JTG F80/1-2017 7、《混凝土结构设计规范》GB 50010-2010 8、《钢结构设计标准》GB 50017-2017 9、《装配式公路钢桥制造》JT/T 728-2008 10、《装配式公路钢桥使用手册》1998 11、《装配式公路钢桥多用途使作手册》广州军区工程科研设计师 2002 12.3 材料特性 1、桥面板、型钢 采用 Q235 钢材，抗拉、抗压和抗弯强度设计值 f=190N/mm²，抗剪强度设计值 fv=110N/mm²，弹性模量E=2.06×105N/mm2。 2、321型贝雷片参数 由《装配式公路钢桥多用途使作手册》P1，表1-1，321型贝雷片容许轴力如下： 表12.3-1 贝雷杆件容许轴力 杆件名 材料 桥断面形式 横断面积（cm2） 理论容许承载能力（kN） 弦杆 16Mn ][10 2×12.74 560 竖杆 16Mn I8 9.52 210 斜杆 16Mn I8 9.52 171.5 注：桁桥单元在各种受力状态下不考虑压弯稳定时的承载能力。 12.4 荷载计算 12.4.1 恒载 主要是结构自重，钢材按78.5kN/m³，砼按25kN/m³进行折算。 12.4.2 车辆荷载 载重时，运输自卸车重量80t（按2倍使用荷载进行计算），冲击系数为1.3。80t自 73 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 卸车的主要技术指标和荷载布置图如下： 轮距：1.86m 轴距：1.9+3.0+1.35 前轴重力标准值：2×160 kN 后轴重力标准值：2×240 kN 前轮着地面积：0.30m×0.20m 后轮着地面积：0.60m×0.20m 160kN 160kN 240kN 240kN 1900 3000 1350 图12.4.2-1 80t自卸车车辆参数及分配图 12.5 荷载组合 各工况下的荷载组合如下： 表14.5-1 荷载工况及荷载组合系数 工况 荷载组合 工况一 1.30×恒载+1.5×车辆荷载+—基本组合，型钢、混凝土构件应力计算 工况二 1.0×恒载+1.0×车辆荷载——基本组合，贝雷承载力计算 12.6 贝雷梁栈桥验算 12.6.1 模型建立 采用Midas Civil 2020软件对一联栈桥建立空间有限元模型，有限元模型如下图所示： 图12.6.1-1 贝雷梁栈桥有限元模型 12.6.2 贝雷梁桁桥验算 标准组合下，贝雷梁桁桥内力见下图。由图知，贝雷竖弦杆、竖杆、斜腹杆内力均小 于容许值，满足要求。 74 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图12.6.2-1 贝雷梁弦杆内力（kN） 图12.6.2-2 贝雷梁竖杆内力（kN） 图12.6.2-3 贝雷梁斜腹杆内力（kN） 12.6.3 贝雷梁横梁、纵梁验算 参见《装配式公路钢桥多用途使作手册》P45-P49，轮压12t荷载，受力满足要求。 12.6.4 型钢横梁验算 型钢横梁采用2HM588×300。基本组合下，型钢横梁应力见下图。由图知，型钢横梁 应力满足规范要求。 图12.6.4-1 型钢横梁应力（MPa） 12.6.5 反力计算 各工况下反力结果见下图。 75 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 挂车MAX工况（kN） 挂车MIN工况（kN） 基本组合MAX工况（kN） 基本组合MIN工况（kN） 标准组合MAX工况（kN） 76 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 标准组合MIN工况（kN） 12.7 型钢平台验算 12.7.1 模型建立 采用Midas Civil 2020软件对型钢平台建立空间有限元模型，有限元模型如下图所示： 图12.7.1-1型钢平台有限元模型 12.7.2 纵梁验算验算 纵梁采用I32b工字钢，间距50cm。基本组合下纵梁应力见下图。由图知，纵梁应力 满足规范要求。 图12.7.2-1 纵梁应力（MPa） 12.7.3 型钢横梁验算 型钢横梁采用2HM588×300。基本组合下，型钢横梁应力见下图。由图知，型钢横梁 应力满足规范要求。 77 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 图12.7.3-1 型钢横梁应力（MPa） 12.7.4 型钢平台反力计算 各工况下反力结果见下图。 挂车MAX工况（kN） 挂车MIN工况（kN） 78 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 基本组合MAX工况（kN） 基本组合MIN工况（kN） 标准组合MAX工况（kN） 79 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 标准组合MIN工况（kN） 12.8 牛腿锚栓验算 牛腿锚栓设置15根d28HRB400钢筋。经判断，牛腿所受最大剪力为型钢平台牛腿， 基本组合下剪力为937kN。 根据《预埋件设计手册》直锚筋受剪预埋件计算公式进行验算。经验算，锚筋受力满 足规范要求。 名称 符号 值 单位 竖向力 V= 937 kN 混凝土标号 C 30.0 混凝土抗压强度设计值 fd= 13.8 Mpa 锚筋材料 HRB400 锚筋设计强度 fy= 400 Mpa 锚板厚 t= 30 mm 锚筋直径 d= 28 mm 锚筋数量 n= 15 锚筋面积 As= 9236.3 mm2 80 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 锚筋层数影响系数 ar= 0.9 锚筋受剪承载力系数 av= 0.33 反复荷载折减系数 K1= 0.9 自行选取 抗剪承载力 Vu= 978.3 安全系数 V/Vu= 1.04 12.9 混凝土立柱验算 混凝土立柱为偏压构件，考虑同时上两辆车的最不利工况。偏心距按 0.5m考虑。计 算见下表。由表知，满足规范要求。 81 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 12.10 贝雷架在车辆不居中行驶时候防倾覆的计算书 1、计算简图 82 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 2、计算说明 由于汽车在贝雷架行走的时候，由于汽车的行走中线有可能和贝雷架的中线不重合， 引起贝雷架的截面倾斜，因此需要做防止倾覆计算。 由于上述截面有对称性，故选择汽车行走一边的时候做倾覆计算即可。 3、倾覆计算书 单个贝雷架的重量：128.991/3=43吨 160kN 160kN 240kN 240kN 1900 3000 1350 则根据图12.4.2-1 80t自卸车车辆参数及分配图 贝雷架自重产生的整体设计弯矩：M1=430*0.5*3.7*1.3=1034Kn.m； 汽车产生的倾覆设计弯矩为为：M2=800*0.9*1.5=1080Knn.m 由于1034Kn.m小于1080Knn.m，故在贝雷架位置和上下支撑的位置应设置螺栓或者 焊接固定贝雷架。 现场的做法为：贝雷架底座和钢牛腿的支撑钢梁为焊接。 F=0.7*6*300*170=214.2KN 83 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 则因为有了焊接则产生了新的弯矩：M=214.2*3.7=792.54 Kn.m; 1034+792.54=1826.54 Kn.m;大于1080Knn.m，满足要求。 4、汽车在贝雷架上靠中心线行走的安全措施 为保证贝雷架的安全，汽车在楼面或者平台转弯之后，在上贝雷架之前应尽量的 调整行走的方向，使得汽车的前进方向的中心线和贝类架的中心线尽量的重合。避免贝雷 架在跨度垂直的剖面上产生偏心力，从而避免扭转的产生。 14.11 车刚刚上贝雷架或者车刚刚离开贝雷架时候的整体计算书 1、计算简图 2、当汽车刚刚行走上（下）贝雷架的时候的整体计算书 贝雷架自重产生的弯矩：M3=430*12*1.3=6708KN.m 汽车产生的弯矩：M=800*（1.9+3+1.35）/2=2500KN.M 6708 KN.M大于2500KN.M,而实际上由于贝雷架的两端和支撑梁有焊接，故有足够的 安全储备。 12.12 车刚刚上平台或者车刚刚离开平台时候的平台的整体计算书 1、计算简图 2、B1、B2、B3的最小钢平台计算 84 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 最小的重量：30.45吨 则汽车刚刚上钢平台或者刚刚下钢平台的时候： 钢平台自重产生的弯矩：M=30.45*10*（7.6/(7.6+8.4)）*7.6/2+870/12*7.6/2=825KN.M 汽车产生的弯矩：M=800*（1.9+3.5+1.35）/2=2700KN.M 故平台必须与支撑钢梁焊接： T=0.7*10*170*8.4=10KN 产生的弯矩 =10* （0.3+0.8+1.3+1.8+2.3+2.8+3.3+3.8+4.3+4.8+5.3+5.8+6.3+6.8+7.3+7.8+8.3+8.8+9.3+9.8+10.3+1 0.8+11.3+11.8+12.3+12.8+13.3+13.8+14.3+14.8+15.3+15.8）=2576KN.M 825+2576=3401KN.M 3401KN.M大于2700KN.M，满足要求。 85 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 注意：每条工字钢和钢板之间的连接焊缝不低于 10mm，如果采用其余的连接方式则 应等效于不低于10mm焊缝连接的力。 12.13 钢柱支撑基础计算书 基本组合的轴力：N=1677.8KN 弯矩：M=838.9KN.M 则：P_max=1677.8/2.7/2+838.9*6/2.7/2.7=1001.156kpa P_min=1677.8/2.7/2-838.9*6/2.7/2.7=-379.749kpa 基础自重：G=1.7*25*1=42.5KN 偏心距：e=838.9/(1677.8+42.5)=0.48,大于1/6=0.17，不满足。 则采用把这个柱子周围的底板先浇筑完成。 800厚的底板。 则：P_max=1677.8/8.4/8.4+838.9*6/8.4/8.4/8.4=32.27kpa P_min=1677.8/8.4/8.4-838.9*6/8.4/8.4/8.4=15.28kpa 查阅勘察报告，原有地基与基础的承载力为600kpa，故地基承载力满足要求。 实际上该位置浇筑一跨之后，和周围柱子连接，力相应的传递给柱，不会传递给底板， 故承载力满足要求。 86 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 12.14 贝雷桥钢管柱支撑计算 支撑钢管受力验算 载重时，运输自卸车重量80t（按2倍使用荷载进行计算），冲击系数为1.3，贝雷桥 桁架桥单块自重43T，考虑安全系数1.2。80t自卸车的主要技术指标和荷载布置图如下： 轮距：1.86m 轴距：1.9+3.0+1.35 前轴重力标准值：2×160 kN 后轴重力标准值：2×240 kN 前轮着地面积：0.30m×0.20m 后轮着地面积：0.60m×0.20m 160kN 160kN 240kN 240kN 1900 3000 1350 图12.14-1 80t自卸车车辆参数及分配图 支撑钢柱考虑最大设计荷载 Q1=1.2×430KN+1.3×800KN=1556KN。按“两端钢接”的轴 心受压构件验算焊接的Φ500×12（Q345B）钢管受力。 根据《钢结构设计标准（GB50017-2017）》7.1章的内容，轴心受压构件的截面强度 按式7.1.1-2计算 。 式中：N——截面最大轴心压力，1556KN。 An——净截面面积，18397.2mm2。 f——钢材的抗压强度设计值，根据GB50017-2017表4.4.1取值305N/mm2。 ，满足要求。 根据《钢结构设计标准（GB50017-2017）》7.2章的内容，轴心受压构件的稳定性按 式计算 。 式中：N——截面心压力，取1556KN。 A——净截面面积，18397.2mm2。 87 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 f——钢材的抗压强度设计值，根据GB50017-2017表4.4.1取值305N/mm2。 ——轴心受压构件的稳定系数。 根据GB50017-2017表7.2.1-1，焊接钢管为b类截面。 根据GB50017-2017式7.2.2-1和7.2.2-2，钢管的长细比计算公式 。 式中： ——轴心受压构件的计算长度，根据工程概况的内容，支撑钢管长度 6.24m，两端钢接构件的计算长度等于其实际长度。 ——截面回转半径，17.258㎝。 l 624   37 支撑钢管长细比 i 17.258 。 235 37 31 由于是Q345B钢材，按规范规定进行修正， 345 ，均小于GB50017-2017表 7.4.6规定的轴心受压柱容许长细比150，满足要求。 查GB50017-2017附录D表D.0.2，钢管支撑稳定系数0.936。 N 15561000N  0.31 Af 0.93618397.2mm2305N /mm2 钢管支撑稳定性 ，满足要求。 N 15561000N   84.6N /mm20.7305N/mm2213.5N/mm2 An 18397.2mm2 ，满足要求。 14.15 新增钢柱柱脚及基础演算 12.15.1 底板上独立承台做法 板上独立基础的做法：长1m，宽1m，厚度0.5m 竖向受力：1556KN Φ500×12（Q345B）钢管 底部用Φ700,20厚端板焊接，端板用螺栓和独立基础连接。 承台的钢筋保护层取20mm。 12.15.2 底板上独立承台承载力计算 1、L=700+2*（500-20）=1660mm，大于1000mm，故根据《混凝土结构设计规范》 （GB 50010-2010）（2015版）6.5节的规定，只是计算承台的剪切及局部承压计算。 2、独立承台的局部承压计算 《混凝土结构设计规范》（GB 50010-2010）（2015版）算式(6.5.1-1) 1.2 η =0.4+ 1 β S =0.4+1.2/2=1 88 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 α h η =0.5+ S 0 2 4u m =0.5+40*(130000-20)/4/4/(700+0.5*(500-20))=1.77 F ≤(0.7β f +0.25σ )ηu h l h t pc,m m 0 =0.7*1*1.43*1*4*(700+0.5*(500-20))*(500-20)=1806KN,大于 1556KN，满足要求。实际 上该位置下面有底板，且有足够的安全储备。 2、承台的剪切计算（此处有800mm厚度的底板） F=0.7*3.14*700*1.43*（500+800-30）=2794KN。大于1556KN，且有足够的安全储备。 3、承台的配筋计算 从上述计算可以看出，承台受压，故采用构造配筋。 建筑地基基础设计规范(GB50007-2011)8.2.1条，配筋率为0.15%。 则独立承台的配筋为：1000*500*0.15/100=750mm2, 取：4条20的钢筋；配筋面积:4*314.2=1256.8mm2 12.15.3 独立承台作用下底板的承载力复核 1、独立承台作用位置的底板做法： 底板厚度800mm,配筋HRB400E，D18@150mm 底板处原有土的地基承载力fak=600 kpa 柱距8.4m 2、原有底板不考虑地基土的承载力可以承担的弯矩 M1=360*254.5*1000/150*(800-20)=476.4KN.M 3、在承台作用下的等效弯矩计算 建筑结构荷载规范（GB 50009-2012）附录C 荷载分部的宽度为:B=1000+0.7*8400=6880mm 则独立承台传给底板的等效均布荷载为：qe=1556/6.88/6.88=32.87KN/M2 则等效弯矩：M=1/24*32.87*8.4*8.4=96.6KN.M,小于476.4KN.M，有足够的安全储备。考 虑底板和土的协同作用，承载力还会增大。 结论：在底板上做独立承台然后再在独立承台上做钢柱满足承载力要求。 89 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 90 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 12.15 结论及建议 分别对贝雷梁栈桥、型钢平台、牛腿和混凝土立柱进行验算。 根据验算结果，贝雷梁栈桥、型钢平台、牛腿和混凝土立柱受力均满足规范要求。 附表1 进入地下室有限空间危险作业审批表 编号 作业单位 所属 设施名称 单位 主要危 险因素 作业 填报人 内容 作业人 监护人 员名称 采样分 检测项目 含氧量 可燃气体浓度 有毒有害气体或粉 检测人 析数据 尘浓度 检测 时间 作业开 年 月 日 时 分 工时间 序号 主要安全措施 确认安全措施符合要求（签名） 1 作业人员安全教育 作业监护人 作业场所负责人 作业单位安全员 2 连续测定的仪器 和人员 3 测定用仪器准确可靠 性 4 呼吸器、梯子、绳揽 等应急器具 5 通风排气情况 6 氧气浓度、有害气体 检测结果 7 照明设施 8 个人防护用品及防毒 器具 9 通风设备 10 其他补充措施 作业场所负责人意见： 企业安全部门负责人意见： 签名： 时间： 签名： 时间： 作业完工确认人和完工时间 现场完工负责人签名： 年 月 日 时 分 91 / 140罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 附表2 有限空间作业单位自查表 项目名称： 13786458 检查部门 部门负责人 申永辉 电话 932 检查人员 检查时间 有限空间作 有限空间 业场所位置 数量 □缺氧或窒息 □富氧 □硫化氢中毒 □一氧化碳中毒 作业安全风 □危化品（及苯）中毒 □爆燃与中毒 险种类 □其他危害（□触电 □机械伤害 □中暑 □淹溺 □掩埋 □灼烫） □其他类别的风险： 检查 检查 检查 重点检查内容 检查结果 主要问题记录 项目 内容 序号 （1）是否建立有限空间作业全员的安全生产 是□否□ 责任制。 （2）是否明确规定主要负责人、分管负责 是□否□ 人、作业现场负责人、安全管理人员、作业人 安全 员、监护人员、应急救援人员、作业方案审批 生产 1 人员、有关部门负责人等的安全生产职责。 责任 制 （3）对租赁厂房的，是否与租赁单位明确有 是□否□ 限空间的管理责任。 （4）是否定期考核有关有限空间管理职责的 是□否□ 落实情况。 （1）是否建立有限空间作业相关管理制度： 是□否□ 审批管理、现场安全管理、安全培训教育、应 管理 急管理、安全操作规程、外包作业监管、安全 2 制度 防护及检测设备设施管理制度等安全管理制 度。 （2）制度内容是否与单位的实际情况相符。 是□否□ （1）有限空间作业的单位主要负责人（或安 是□否□ 一、 全部门负责人）和安全管理人员是否具备相应 基础 的有限空间作业安全知识和管理能力（查看人 管理 员资格证书、培训记录）。 （2）有限空间作业现场负责人、监护人员、 是□否□ 作业人员、应急救援人员等是否进行专项安全 培训教育。 培训 （3）有限空间作业人员的安全培训是否包 是□否□ 教育 3 括：危险有害因素和安全防范措施，安全操作 规程，检测仪器、劳动防护用品的正确使用， 作业前的危险源辨识和风险状况、紧急情况下 的应急处置措施等。 （4）专项培训教育是否经过考试合格。（查 是□否□ 看单位培训档案/记录）。 （5）有限空间作业前现场培训（或安全技术 是□否□ 交底）记录是否完整（查看现场培训记录、照 片）。 （1）是否定期对本单位的有限空间进行安全 是□否□ 安全 检查，且有安全检查记录。 4 检查 （2）对检查发现的问题是否及时整改。 是□否□ 管理 5 （1）是否建立有限空间管理台账。 是□否□ 92 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 （2）管理台账是否包括：危险源辨识和风险 是□否□ 评估记录，作业方案的审批记录，人员培训记 录、作业现场检测记录、劳保品检测检验记 录、发包方监督管理记录、应急演练记录及事 故管理档案。 台账 （3）对于已符合构成有限空间的条件，已报 是□否□ 废但是还没有拆除、移除的设备设施，是否纳 入有限空间管理。 （4）对于有限空间有关情况发生变化的，是 是□否□ 否及时进行辨识，并及时更新有限空间管理台 账。 是否采取适宜的方法（检查表、LEC法等）对 是□否□ 本单位的有限空间进行辨识，确定有限空间的 数量、位置。 是否进行有害因素风险分析，作业风险是否有 是□否□ 可能导致的缺氧（富氧）或窒息、硫化氢中 风险 毒、一氧化碳中毒、危化品（及苯）中毒、爆 6 管理 燃与中毒、其他危害（触电、机械伤害、中 暑、淹溺、掩埋、灼烫等）评估。 是否根据有限空间作业的实际状况，重新辨识 是□否□ 有限空间风险、并及时更新（查看危险源辨识 和风险评估档案/记录）。 是否设置明显的安全警示标志和有限空间安全 是□否□ 告知牌。 （2）安全告知牌内容是否完整，是否包括： 是□否□ 安全 有限空间的名称、数量、责任单位、安全警示 警示 7 标志、危险物质的职业接触限值及爆炸极限、 标志 安全控制措施、应急措施、应急电话（含单位 应急联系人）等。 （3）危险物质的种类是否有针对性，标示方 是□否□ 法是否正确。 （1）是否编制作业方案。作业方案是否涵 是□否□ 盖：工作任务及时间、工作组织及安全职责、 作业步骤及主要内容、作业环境评估、气体检 方案 8 测、控制措施、应急措施等。 编制 （2）作业方案是否由作业现场负责人、监护 是□否□ 二、 人员、作业人员共同编制。 作业 方案 （1）有限空间作业方案是否经单位负责人审 是□否□ 批，并有完整的审批手续。 方案 （2）有限空间作业审批表是否张贴于作业现 9 是□否□ 审批 场的明显位置。 （3）是否明确需要相关单位协助进行断水、 是□否□ 断电、断气等作业。 （1）是否建立有限空间作业检测台账及检测 是□否□ 记录。 （2）检测过程是否要求佩戴防护措施。 是□否□ （3）作业时，作业人员是否佩带空气呼吸 是□否□ 三、 器，系救生绳等防护用品。 作业 作业 10 安全 （4）作业时，监护人员是否全过程持续监 是□否□ 安全 护、与作业人员进行有效的信息沟通。 （5）作业时，是否用围栏封闭作业区域，在 是□否□ 醒目位置摆放相关安全警示标志、安全说明， 张贴作业审批表。 （6）作业完成后，是否对作业现场进行清 是□否□ 93 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 理，确认作业人员及设备工具已全部清理出有 限空间。 发包 （1）发包单位是否具备相关资质或安全生产 是□否□ 资质 11 条件。 审核 （2）是否与承包单位签订安全管理协议。 是□否□ 四、 （1）是否对承包单位进行有限空间作业安全 是□否□ 发包 监督，并有监督记录。 监管 （2）发包单位是否对承包方进行了安全技术 是□否□ 监督 12 交底。 管理 （3）承包单位是否履行审批手续。 是□否□ （4）发包单位是否参与作业过程的监护。 是□否□ （1）是否制定有限空间作业应急预案（或现 是□否□ 场应急处置措施）。 （2）是否正确配备合格的呼吸器、防毒面 是□否□ 应急 13 罩、通讯设备、安全绳索等应急装备和器材等 准备 应急设备设施台账和现物。 五、 （3）需定检的应急器材、装备是否定期检 是□否□ 应急 测、校验，有无检测、校验记录（报告）。 管理 （1）是否开展应急演练，是否有演练报告及 是□否□ 图片。 应急 （2）是否进行演练评审和应急预防修订。 是□否□ 14 演练 （3）主要负责人是否参与应急演练。 是□否□ （4）是否配备合适的应急救援器材。 是□否□ 检查意见： 检查负责人（签字） 检查人员（签字） 附图1 1.有限空间安全警示标志（样式） 2.有限空间作业安全告知牌（样式） 94 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 95 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 附图2：机电附图 96 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 97 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 98 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 99 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 100 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 101 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 102 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 附图3：贝雷桥设计说明及图纸 103 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 104 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 105 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 106 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 107 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 108 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 109 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 110 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 111 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 112 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 113 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 114 /139罗湖区翠竹街道木头龙小区更新单元项目 逆作法反压土开挖及临时栈桥工程施工方案 115 /139
