软件简介

本公众号利用AI编写的的DWG快速合并V1.0 是一款 CAD 图纸合并工具：把多张 .dwg 图纸按设定的排列方式与间距，合并进当前打开的 CAD 图纸中。支持平铺合并（排版铺开）与原位合并（按原始坐标叠加）两种类型，兼容 AutoCAD、中望CAD、浩辰CAD。

运行环境

• Windows 系统，已安装以下任一 CAD：
• AutoCAD 2007 及以上版本
• 中望CAD
• 浩辰CAD
• 屏幕缩放无要求（高分屏自动适配，界面随系统缩放调整，整体不超过显示器工作区的 75%）。

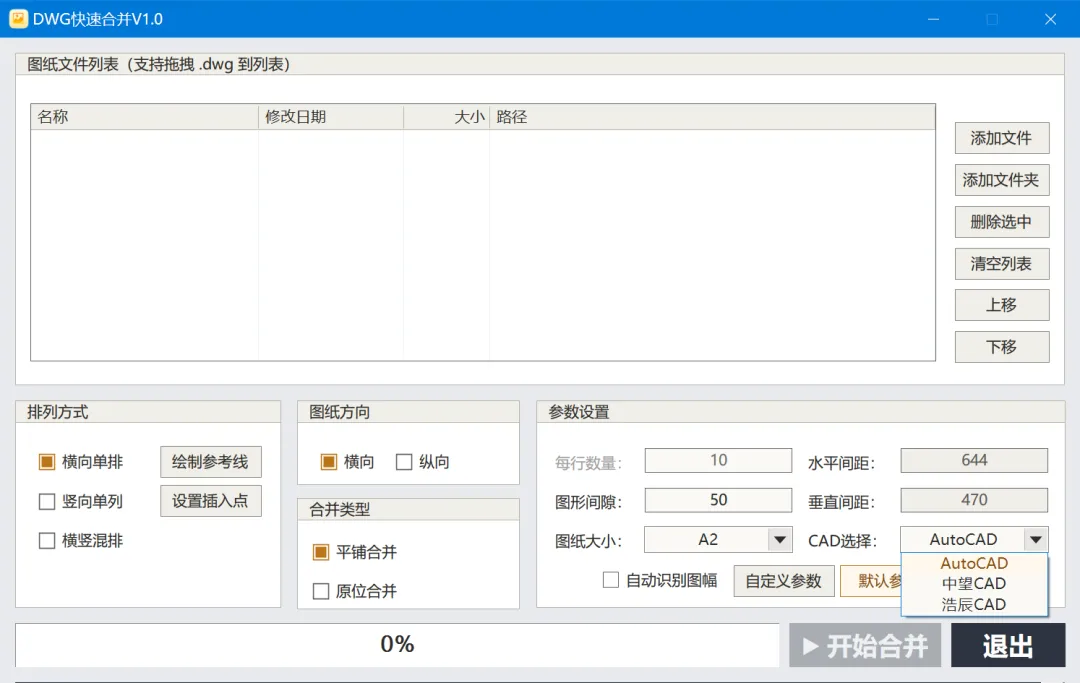

界面说明

快速上手

1. 添加文件： 点「添加文件」选择 .dwg；或「添加文件夹」（自动包含子文件夹里的图纸，最多 3 层）；也可直接把 .dwg 拖进列表。右键列表可「删除选中」，「上移/下移」调整合并顺序，「清空列表」一键清空。
2. 选择排列方向：
• 横向单排：所有图纸排成一行
• 竖向单列：所有图纸排成一列
• 横竖混排：按「每行数量」排满一行再换行（仅此模式下「每行数量」可编辑）
3. 设置参数： 选图纸方向（横向/纵向）与图纸大小（决定默认间距）；勾选「自动识别图幅」按图幅自动定间距，或选「自定义参数」手改图形间隙、水平/垂直间距。
4. 选择合并类型： 平铺合并 或 原位合并（区别见下节）。
5. 点击「开始合并」： 进度条显示"第 X 页 / 共 X 页"，完成后自动缩放全图。

合并类型详解

平铺合并（默认）

• 第一张图的右上角对齐 CAD 的 0,0,0 点，排版整体往左、往下铺开，不会压到当前图纸里已有的内容。
• 每插一张图纸即测量其实际大小，下一张按上一张的实际边界 + 间隙错开排列；A2/A3 等不同图幅混排不会重叠。

原位合并

• 每张图纸按它自己的原始坐标直接叠进当前图纸（插入点 0,0,0、比例 1、旋转 0），彼此对位关系与出图时完全一致。
• 适合总图 / 平面图 / 管线图套图。
• 此时排列方向、图纸方向、图幅、间距不适用，界面自动置灰。

说明：两种类型的成果都合入当前打开的图纸，不另建文件；确认无误后自行保存，做错了可以 UNDO。

参数说明

注意事项

1. 图纸统一作为块参照插入（不炸开），块名形如 HT18_01_文件名，同名文件不会互相覆盖。
2. 单位保护： 合图时把当前图纸单位临时设为毫米（INSUNITS=4），无单位/毫米的源图按 1:1 插入，且不会弹出"光源-插入单位"对话框；完成后自动恢复原值。
3. 文件列表不做记忆：每次启动列表为空，请重新添加。
4. 合并过程中请勿关闭 CAD 与本工具，等进度条走完。
5. 高分屏（如 175% 缩放）下界面自动缩放，窗口过大时自动等比缩小到工作区 75% 以内。
