玻璃基板:撑起AI算力的新材料,材料只占一成成本

Step 1 产品拆解：玻璃基板拆开看，究竟由什么组成

这里说的玻璃基板，不是手机外屏那种盖板玻璃，也不是建材玻璃，而是一块电子级的超薄特种玻璃。它夹在芯片和电路板之间，作用是把多颗芯片高速连起来，同时承载信号传输与散热，是先进封装的「骨架」。

把一块 TGV 玻璃基板摊开，核心组成大致分四层：

为什么偏偏是玻璃？核心在电性能。玻璃是绝缘体，介电常数约 3.8，远低于硅的 11.7，高频信号损耗比硅低两到三个数量级。AI 芯片里数据流量极大，损耗低一点，信号就更稳、功耗就更小。再加玻璃能做成大尺寸方形面板，材料利用率比「圆形晶圆配方形芯片」高得多，这是它被业内一致看好的根本原因。

Step 2 制造工序：从一块玻璃原片到封装载板

整条产线可以概括为四道核心工序，每一道都直接决定良率。

第一道是激光成孔。主流工艺叫「激光诱导刻蚀」：先用飞秒或皮秒激光在玻璃内部沿路径扫描，把局部结构改性但不打穿表面，再放进氢氟酸基刻蚀液，改性区被快速腐蚀掉，形成光滑通孔。它的好处是无微裂纹、无碎屑、热应力低，深宽比能做到很高。国内设备已能做到 3 μm 孔径，但核心的超快激光器仍主要依赖进口。

第二道是金属化。玻璃本身不导电、和铜的附着力又弱，需要先用 PVD 溅射在孔壁和表面沉积一层薄薄的导电种子层，这是单环节设备价值最高的一步。第三道是电镀填铜，用脉冲电镀「自下而上」把整个孔填满，不能留空洞，这是当前最大的良率卡点。第四道是 RDL 布线，反复沉积、曝光、刻蚀，一层层做出微细线路，层间绝缘材料 PSPI 的用量也随之增长。最后经 CMP 平坦化、退火、光学与电性检测，才算成品。

这里有个容易被忽略的点：过去人们担心玻璃太脆、容易裂，如今业内普遍判断脆性已不是核心障碍，产品通过了热循环、机械冲击等可靠性测试。真正的竞争焦点，已经转移到高精度通孔良率、多层互连一致性和规模化成本控制上。

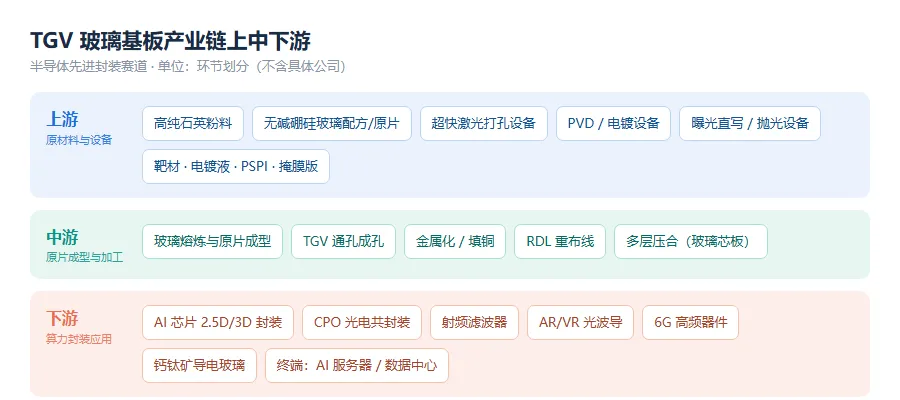

Step 3 产业链上中下游：只讲环节，不讲公司

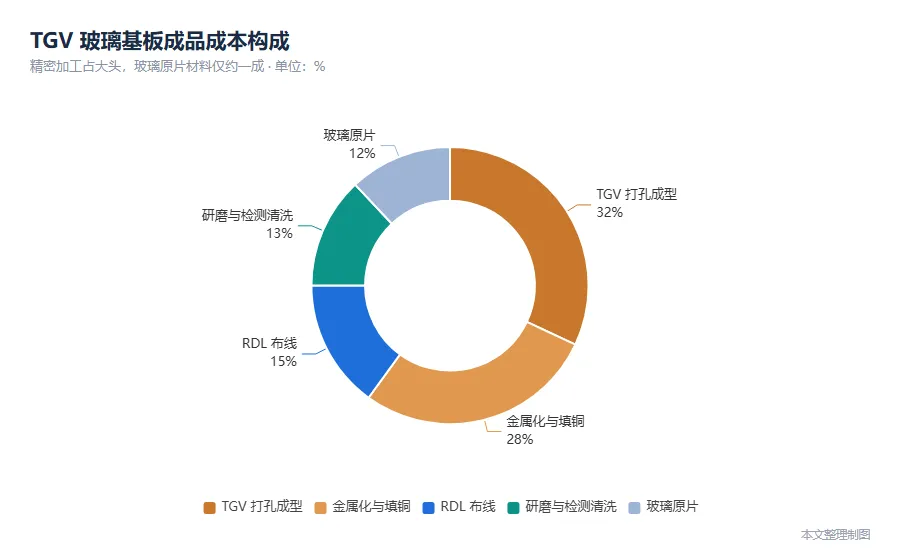

Step 4 成本结构：一块玻璃基板，钱到底花在哪

这组数字里藏着全文最反直觉的一点：玻璃原片作为材料，只占成品基板成本约一成，真正花钱的是打孔、金属化、填铜这些精密加工。但从利润分配看，掌握玻璃配方与熔制工艺的原片厂商，毛利率可达 45%–70%，吃走了产业链大部分利润；而只做代加工的环节利润很薄。材料占成本低，却因为配方壁垒而最赚钱，这正是高科技材料的典型特征。



从价格看，大尺寸（约 510×515mm）完成 TGV 的基板价格在 1500 美元上下，每增加一层 ABF 增层加价约 80–100 美元，高层数产品可达 4000–5000 美元。随着良率提升和产能扩大，价格有明显下降空间，这也是玻璃基板能否大规模替代硅中介层的关键。

Step 5 技术特点与壁垒：为什么这是一门「良率生意」

良率是衡量这些壁垒最直接的尺子。当前行业综合良率多在 60%–70%，量产门槛至少要 75%–80%，有竞争力的水平则要到 90%–95% 以上。更关键的是孔径：10 μm 的通孔良率已经较高，但高端 AI 芯片需要的 3 μm 孔径，良率仍然偏低。通孔一变小，良率就明显掉下来，这也是头部厂商还需要两三年爬坡的原因。

Step 6 定价逻辑与商业启发：看懂定价，才看懂这门生意

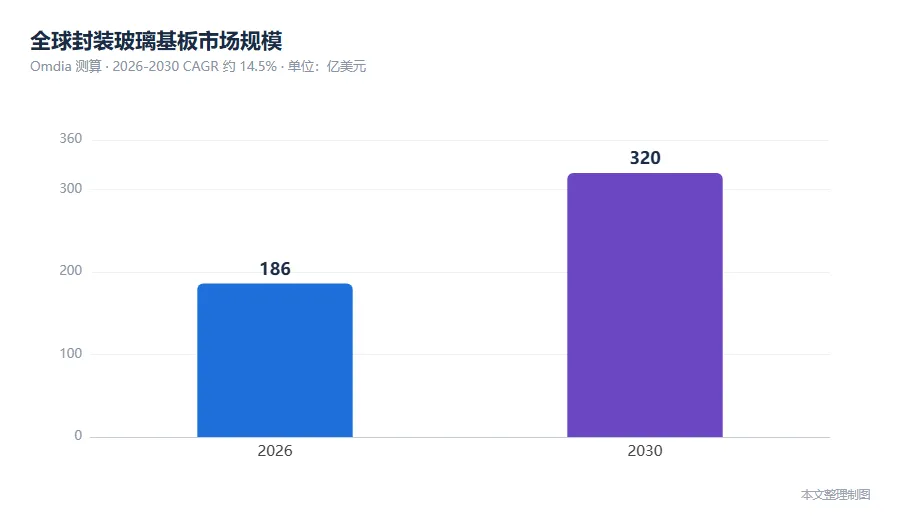

市场规模是最直观的晴雨表。据 Omdia 测算，2026 年全球封装玻璃基板市场约 186 亿美元，2030 年有望突破 320 亿美元，年复合增速约 14.5%。也有机构按「玻璃基板 + TGV」整体口径估算，2026 年约 70–80 亿美元、2030 年有望突破 1000 亿元人民币，年复合增速超 60%。不同口径数字有差异，但指向同一个判断：这是未来几年半导体材料里增速最快的赛道之一。



落到产业逻辑上，玻璃基板当下高度依赖 AI 算力资本开支，需求弹性大，但也要警惕技术量产不及预期、短期玩家涌入导致产能过剩等风险。对普通读者的启发很直接：看懂 AI 算力之争，不能只盯着 GPU 本身，芯片之间那块「连接材料」同样是关键。原片配方决定利润，通孔良率决定量产，谁先把这两件事做扎实，谁就能在「后硅中介层时代」占据先机。
