【运行试题】锅炉运行值班员技能鉴定试题
第一部分编制说明
《中华人民共和国职业技能鉴定规范·锅炉运行值班员》(以下简称《规范》)，是针对火力发电厂锅炉运行值班员和锅炉辅机值班员的工作特点和性质，依据国家对职业技能鉴定的有关要求和原电力工业部、劳动部1995年联合颁布的《中华人民共和国工人技术等级标准·电力工业》及发电厂锅炉运行有关规程、制度，按照电力行业职业技能鉴定指导中心的有关文件，经过充分调查研究，广泛征求意见，结合目前国内大、中型发电厂锅炉运行值班员和锅炉辅机值班员的现状与生产实际，从电力工业发展的角度出发，考虑与国际接轨的需要制定的。
《规范》对原《电力工人技术等级标准》的锅炉运行值班员和锅炉辅机值班员两工种进行了合并，定名为锅炉运行值班员，并将原等级标准中锅炉辅机值班员初、中级内容进行调整作为初级锅炉运行值班员鉴定规范的内容，辅机值班员标准中部分要求较高的内容放在了中级锅炉运行值班员鉴定规范内容中。
《规范》分初、中、高和技师四个级别，每个级别均包括鉴定要求、鉴定内容、双向细目表，附录中包括试卷样例及其参考答案。
《规范》作为职业技能鉴定的依据，其鉴定试题应不超出《规范》所界定的范围。
《规范》由华北电力集团公司姚建中、李兆吉、霍德武、连宝仲同志执笔。
第二部分鉴定要求
初级锅炉运行值班员鉴定要求
一、适用对象
专门从事火电生产锅炉运行值班和锅炉辅机值班的人员。
二、申报条件
具备下列条件之一者，可申报初级水平鉴定：
1.技工学校、职业学校本专业(工种)毕业；
2.就业训练中心及各类培训机构本工种初级技术等级培训结业；
3.从事本工种工作2年以上，并经过本工种初级技术培训。
4.大中专毕业或结业，并经过本工种初级技能训练。
三、考评员与应考者比例
1.理论知识考试原则上每20名应考者配1名考评员(20∶1)。
2.技能操作考核原则上每5名应考者配1名考评员(5∶1)。
四、鉴定方式和时间
技能鉴定采用理论知识考试和技能操作考核两种方式进行。
1.理论知识考试时间为120min，试卷满分为100分，考试达60分及以上为合格。
2.技能操作考核时间(含笔试、实际操作及答辩)为4h，技能操作考核项目的各项内容所占比重总和为100%，满分为100分，考核达60分及以上为合格。
以上理论知识考试和技能操作考核两项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求
1.发电厂锅炉运行模拟仿真机。
2.本发电厂实际设备演示。
中级锅炉运行值班员鉴定要求
一、适用对象
专门从事火电生产锅炉运行值班的人员。
二、申报条件
具备下列条件之一者，可申报中级水平鉴定：
1.取得初级《技术等级证书》后，在本专业(工种)工作4年以上；
2.从事本专业(工种)工作实践8年以上，并经过本工种中级技术等级培训；
3.技工学校或职业学校、大中专院校毕业，并经本工种中级技能训练。
三、考评员与应考者比例
1.理论知识考试原则上每20名应考者配1名考评员(20∶1)；
2.技能操作考核原则上每5名应考者配1名考评员(5∶1)。
四、鉴定方式和时间
技能鉴定采用理论知识考试和技能操作考核两种方式进行。
1.理论知识考试时间为120min，试卷满分为100分，考试达60及以上为合格。
2.技能操作考核时间(含口试、实际操作)按4h，技能操作考核项目的各项内容所占比重总和为100%，满分为100分，考核达60分及以上为合格。
以上理论知识考试和技能操作考核两项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求
1.发电厂锅炉运行模拟仿真机。
2.本发电厂实际设备演示。
高级锅炉运行值班员鉴定要求
一、适用对象
专门从事火电生产锅炉运行值班的人员。
二、申报条件
具备下列条件之一者，可申报高级水平鉴定：
1.取得中级《技术等级证书》后，在本专业(工种)工作4年以上，并经高级技术等级培训；
2.从事本专业(工种)工作实践14年以上，并经过本工种高级技术等级培训；
3.高级技工学校毕业，并经本专业(工种)高级技能训练。
三、考评员与应考者比例
1.理论知识考试原则上每20名应考者配1名考评员(20∶1)；
2.技能操作考核原则上每5名应考者配1名考评员(5∶1)。
四、鉴定方式和时间
技能鉴定采用理论知识考试和技能操作考核两种方式进行。
1.理论知识考试时间为120min，试卷满分为100分，考试达60及以上为合格。
2.技能操作考核采用实际操作、口试、笔试相结合，时间按4h确定，技能操作考核项目的各项内容所占比重总和为100%，满分为100分，考核达60分及以上为合格。
以上理论知识考试和技能操作考核两项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求
1.发电厂锅炉运行模拟仿真机。
2.本发电厂实际设备演示。
锅炉运行技师鉴定要求
一、适用对象
专门从事火电生产锅炉运行值班的人员。
二、申报条件
具备如下条件者，可申报技师资格考评：
取得高级《技术等级证书》后，在本专业(工种)工作3年以上，并经技师预备班培训。
三、考评员与应考者比例
1.理论知识考试原则上每20名应考者配1名考评员(20∶1)；
2.技能操作考核原则上每5名应考者配1名考评员(5∶1)。
3.技术论文答辩原则上每3名应考者配1名考评员(3∶1)。
四、鉴定方式和时间
技能鉴定采用理论知识考试、技能操作和论文答辩考核三种方式进行。
1.理论知识考试时间为120min，试卷满分为100分，考试达60及以上为合格。
2.技能操作考核采用实际操作、口试、笔试相结合，时间4h，技能操作考核项目的各项内容所占比重总和为100%，满分为100分，考核达60分及以上为合格。
3.论文答辩：根据应考者技术论文由考评员提问，成绩分为及格和不及格。
以上理论知识考试、技能操作考核和论文答辩三项均合格者，视为技能鉴定合格。
五、鉴定工具、设备要求
1.发电厂锅炉运行模拟仿真机。
2.本发电厂实际设备演示。
第三部分鉴定内容
省略
第四部分双向细目表
省略
第五部分附录
试卷样例
初级锅炉运行值班员知识要求试卷
一、选择题(每题1分，共30分)
下列每题四个答案，其中只有一个是正确答案，将正确答案的序号填入括号内。
1.火力发电厂主要以( )作为工质。
(A)空气；(B)燃气；(C)烟气；(D)水蒸气。
2.单位数量的物质温度升高或降低( )，所吸收或放出的热量称为该物质的比热容。
(A)1℃；(B)2℃；(C)5℃；(D)10℃。
3.质量为m千克(或一定数量)的物质温度升高或降低( )，所吸收或放出的热量称为该物质的热容量。
(A)1℃；(B)2℃；(C)3℃；(D)10℃。
4.同一种流体强迫对流换热比自由流动换热( )。
(A)不强烈；(B)相等；(C)强烈；(D)小。
5.容器内气体的绝对压力减去大气压力大于零时称为( )。
(A)负压；(B)正压；(C)表压；(D)风压。
6.通常情况下，液体的导热系数比气体的导热系数( )。
(A)小；(B)大；(C)相等；(D)没有可比性。
7.在串联电路中，每个电阻上流过的电流( )。
(A)相同；(B)第一个电阻的电流大；(C)不同；(D)最后一个电阻的电流大。
8.单位正电荷由高电位移向低电位时，电场力对它所做的功称为( )。
(A)电压；(B)电位；(C)电功率；(D)电量。
9.火力发电厂排出的烟气会造成大气污染，其主要污染成分是( )。
(A)二氧化硫；(B)粉尘；(C)氮氧化物；(D)微量重金属微粒。
10.标准煤的发热量为( )。
(A)20934kJ/kg;(B)25120.8kJ/kg；(C)29271.2kJ/kg；(D)12560.4kJ/kg。
11.锅炉额定蒸汽参数是指锅炉( )。
(A)过热器出口的压力和温度；(B)再热器出口的压力和温度；(C)汽包的压力和温度；(D)省煤器出口的压力和温度。
12.按水循环方式，锅炉可分为四类：自然循环锅炉、( )、直流锅炉和复合循环锅炉。
(A)部分负荷再循环锅炉；(B)全部负荷再循环锅炉；(C)多次强制循环锅炉；(D)低循环倍率锅炉。
13.空气预热器是利用烟气余热加热燃料燃烧所需要( )的设备。
(A)氧气；(B)氢气；(C)氮气；(D)空气。
14.由于水的受热膨胀及汽化原理，点火前锅炉进水常在低于汽包正常水位时停止，一般把汽包水位计指示数－100mm时的水位称为( )。
(A)正常水位；(B)锅炉点火水位；(C)最低水位；(D)最高水位。
15.( )是燃料油流动性指标。
(A)粘度；(B)重度；(C)温度；(D)浓度。
16.锅炉各项热损失中最大的一项是( )。
(A)散热损失；(B)化学不完全燃烧热损失；(C)排烟热损失；(D)机械不完全燃烧热损失。
17.无烟煤的成分特点是挥发分含量低，( )含量高。
(A)水分；(B)灰分；(C)碳；(D)氧。
18.( )是煤的组成成分中发热量最高的元素。
(A)碳；(B)氢；(C)硫；(D)氧。
19.煤按工业分析分由( )成分组成。
(A)5种；(B)7种；(C)4种；(D)3种。
20.煤粉细度R越大，煤粉的颗粒越( )。
(A)细；(B)粗；(C)均匀；(D)不均匀。
21.串联排污门的操作方法是( )。
(A)打开时，先开二次门，后开一次门，关闭时相反；(B)打开时，先开一次门，后开二次门，关闭时相反；(C)根据操作是否方便进行；(D)任意选择开关顺序。
22.湿式除尘器管理不善引起烟气带水的后果是( )。
(A)后部烟道吸风机积灰、腐蚀或引起吸风机振动；(B)环境污染；(C)浪费厂用电； (D)加大吸风机负荷。
23.离心式风机叶轮的轴向、径向跳动不大于( )mm。
(A)2；(B)3；(C)4；(D)5。
24.锅炉安全阀起座和回座压力的整定值均要以( )的规定为准。
(A)《电力工业锅炉压力容器监察规程》；(B)《发电厂检修规程》；(C)《电力生产事故调查规程》；
(D)《发电厂安全工作规程》。
25.触电人心脏跳动停止时应采用( )方法进行抢救。
(A)人工呼吸；(B)胸外心脏挤压；(C)打强心针；(D)摇臂压胸。
26.泡沫灭火器扑救( )的火灾效果最好。
(A)油类；(B)化学药品；(C)可燃气体；(D)电气设备。
27.蒸汽锅炉必须安装汽包水位计、蒸汽压力表、蒸汽流量表、给水流量表和( ) 等主要仪表。
(A)炉膛风压表；(B)空气预热器出口风压表；(C)尾部烟道风压表；(D)磨煤机出口风压表。
28.蒸汽锅炉( )未装或失灵时应立即停炉。
(A)给水温度表；(B)汽包压力表和汽包水位表；(C)排烟温度表；(D)省煤器出口给水温度表。
29.测量大中型锅炉蒸汽温度广泛采用( )型式仪表。
(A)电阻温度计；(B)玻璃温度计；(C)半导体点温计；(D)热电偶温度计。
30.电阻温度计是根据电阻阻值随( )变化而变化这一原理测量温度的。
(A)压力；(B)电阻率；(C)温度；(D)温差。
二、判断题(每题1分，共30分)
判断下列描述是否正确，正确的打“√”，错误的打“×”。
1.温度、压力和比体积称为基本状态参数。( )
2.温度是表示物体的冷热程度。( )
3.压力是单位面积上所受到的作用力。( )
4.单位质量工质所具有的容积称为比体积。( )
5.平壁导热传递的热量与两壁壁面温度差和壁面面积成正比，与壁厚成反比。( )
6.单位体积液体的质量称为液体的密度。( )
7.地球对物体的吸引力称为重力。( )
8.当某一点液体静压力是以绝对真空为零算起时，这个压力称为绝对压力。( )
9.以大气压力为零算起时的压力称为表压。( )
10.欧姆定律指出：通过电阻元件的电流与电阻两端的电压成正比，与电阻成反比。( )
11.在并联电路中，各并联支路两端的电压相同。( )
12.在并联电路中，总电阻的倒数等于各分支电阻的倒数差。( )
13.我国电网的额定频率为60Hz。( )
14.火力发电厂的汽轮机是将热能转变为机械能的设备。( )
15.自然循环锅炉的蒸发设备由锅炉汽包、下降管、水冷壁、联箱和汽水管道组成。( )
16.锅炉水冷壁的结构型式有光管式、膜式、内壁螺旋槽式和销钉式水冷壁。( )
17.锅炉本体由汽水设备、燃烧设备和炉墙、构架等组成。( )
18.通常燃油比煤的发热量高，因为油的碳氢含量高。( )
19.油的闪点越高，着火的危险性也越大。( )
20.通过改变磨煤机的转速可以调整煤粉细度R90。( )
21.磨煤机按转速可分为低速磨、中速磨和高速磨。( )
22.磨煤机利用撞击、挤压、碾磨将煤磨成煤粉。( )
23.粗粉分离器的作用是将大块的煤分离出来。( )
24.给煤机运行中发生堵卡时，应将给煤机停止，并作好防止误启动措施后方可处理。( )
25.当发生转动机械轴承温度过高时，应首先检查油位、油质和冷却水是否正常。( )
26.吸风机运行中产生振动的常见原因是：叶片积灰或磨损引起的不平衡。( )
27.厂用电失去不能自投的现象是：所有转动机械电流至零，指示灯红灯灭，绿灯闪亮，报警响，但锅炉不灭火。( )
28.当煤粉在空气中的浓度为1.2～2kg/m3时，制粉管道容积中空气含氧量大于17.3%时，最容易发生爆炸。( )
29.规范的安全电压是36V、24V、12V。( )
30.灭火的基本方法有隔离法、窒息法、冷却法和抑制法。( )
三、问答题(每题5分，共25分)
1.离心式风机启动和运行应注意的事项?
2.制粉系统启动前应进行哪些检查和准备?
3.简述直吹式制粉系统的启动程序。
4.遇到哪些情况应立即停止制粉系统?
5.炉前油系统为什么要安装电磁速断阀(跳闸阀)?
四、识图题(每题5分，共5分)

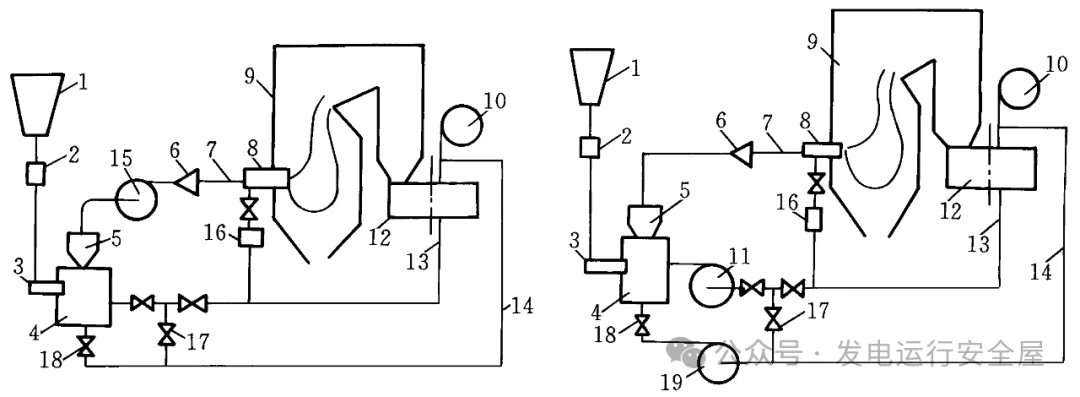

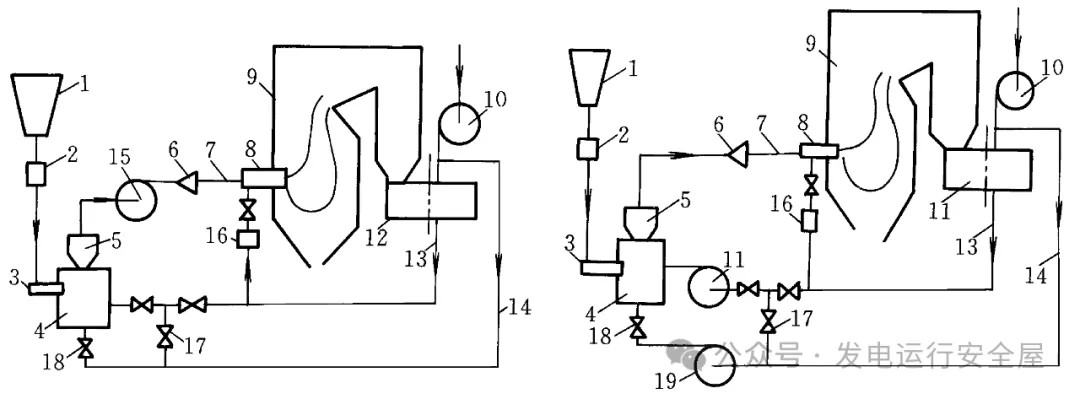

1.根据已知中速磨煤机直吹系统图(图11-016-1)中的标号，写出对应设备的名称，并在图上画出系统流向。
图11-016-1
五、计算题(每题5分，共10分)
1.某锅炉炉膛出口氧量为3.5%，最后经过尾部受热面后(空气预热器)氧量增加到7%，求此段的漏风系数。
2.某锅炉汽包中心线以下50mm为水位中线，水位全高为300mm(±150mm)，汽包内水温为340℃(比容v2＝0.0016m3／kg)，水位计内水温为240℃(比容v1＝0.0012m3／kg)，当水位计水位为＋60mm时，求汽包内水位距汽包中心线多少?
初级锅炉运行值班员技能要求试卷
1.讲解或笔答送引风机试运行操作程序。(60分)
2.根据本厂制粉系统实际情况，进行制粉系统的监视与调整操作。(20分)
3.钢球筒式磨煤机堵煤时应如何处理?(采用中速磨煤机的发电厂按本厂实际进行处理。)
4.计算并已知一次风管道直径为300mm，测得风速为23m/s，试计算其每小时通风量多少立方米?(5分)
5.默画本厂锅炉烟风系统流程图。(5分)
要求标出各挡板。
中级锅炉运行值班员知识要求试卷
一、选择题(每题1分，共30分)
下列每题四个答案，其中只有一个正确答案，将正确答案的题号填入括号内。
1.焓是工质在某一状态下所具有的总能量，用符号( )表示。
(A)s；(B)h；(C)u；(D)q。
2.炉膛内烟气对水冷壁的传热方式是( )换热。
(A)对流；(B)导热和对流；(C)对流和热辐射；(D)热辐射。
3.锅炉三冲量给水自动调节系统中( )是主信号。
(A)蒸汽流量；(B)给水流量；(C)汽包水位；(D)水循环量。
4.锅炉过热蒸汽温度调节系统中，被调量是( )。
(A)过热器出口温度；(B)减温水量；(C)减温阀开度；(D)过热器入口温度。
5.判断流体流动状态的依据是( )。
(A)雷诺数；(B)莫迪图；(C)尼古拉兹图；(D)勃拉休斯。
6.交流电完成一次循环所需要的时间叫( )。
(A)频率；(B)周期；(C)速率；(D)正弦曲线。
7.熔断器的额定值主要有( )。
(A)额定电压、额定电流和额定电阻；(B)额定电压和额定电流；(C)额定电压、额定电流和熔体额定电流；(D)额定电压。
8.灰熔点越低的煤在炉内燃烧时越容易( )。
(A)着火；(B)结渣；(C)结焦；(D)燃尽。
9.随着锅炉容量增大，散热损失相对( )。
(A)增大；(B)减少；(C)不变；(D)消失。
10.煤中( )成分含量越高，越容易着火。
(A)碳；(B)氧；(C)挥发分；(D)一氧化碳。
11.锅炉的热损失共包括( )项。
(A)6项；(B)5项；(C)4项；(D)3项。
12.凝固点是反映燃料油( )的指标。
(A)流动性；(B)杂质多少；(C)发热量高低；(D)质量好坏。
13.一般油的燃点温度比闪电温度( )。
(A)高3～6℃；(B)高10～15℃；(C)低3～6℃；(D)低10～15℃。
14.煤的可燃成分包括( )。
(A)碳、氢、硫；(B)碳、氢、氧；(C)碳、氢、氮；(D)碳、氧。
15.当燃用灰熔点低且挥发分少的煤时，应采用( )。
(A)固态排渣炉；(B)液态排渣炉；(C)沸腾炉；(D)层燃炉。
16.燃煤锅炉点火前应对炉膛和烟道进行吹扫，吹扫风量大于( )的额定风量。
(A)25%；(B)35%；(C)40%；(D)50%。
17.燃煤锅炉炉膛和烟道吹扫时间应不少于( )。
(A)2min;(B)5min;(C)20min;(D)30min。
18.承压部件检修后应在蒸汽压力( )时热紧螺栓。
(A)0.1MPa;(B)1MPa;(C)3MPa;(D)0.5MPa。
19.为了严格控制锅炉汽包上下壁温差，汽包内饱和温度上升的速度不应超过( )。
(A)3℃/min；(B)1.5℃/min；(C)2℃/min；(D)5℃/min。
20.锅炉冷态启动前，上水至汽包正常水位线( )。
(A)＋100mm;(B)＋50mm;(C)0mm;(D)－100mm。
21.锅炉空气量低于( )额定风量时，锅炉跳闸。
(A)30%；(B)25%；(C)40%；(D)50%。
22.锅炉正常运行过程中，汽包水位波动范围( )。
(A)±100mm;(B)±0mm;(C)±50mm;(D)±200mm。
23.锅炉正常运行时，过热器的两侧蒸汽温度差不大于( )。
(A)10℃；(B)20℃；(C)30℃；(D)40℃。
24.锅炉正常运行时，两侧烟气温度差应不大于( )。
(A)10℃；(B)20℃；(C)40℃；(D)30℃。
25.锅炉熄火时，将汽包水位补至( )。
(A)100mm;(B)50mm;(C)200mm;(D)300mm。
26.锅炉停炉过程中，蒸汽温度下降速度不大于1.5℃/min且应具有( )以上的过热度。
(A)20℃；(B)30℃；(C)40℃；(D)50℃。
27.转动机械油箱油位在( )以上。
(A)１／２；（Ｂ）１／３；（Ｃ）１／４；（Ｄ）１／５。
28.在外界负荷不变的情况下，汽压的稳定要取决于( )。
(A)炉膛热强度的大小；(B)炉内燃烧工况的稳定；(C)锅炉的蓄热能力；(D)蒸汽温度的稳定。
29.在外界负荷不变的情况下，燃烧减弱时，汽包水位( )。
(A)上升；(B)下降；(C)先下降后上升；(D)先上升后下降。
30.给水流量不正常地大于蒸汽流量，蒸汽导电率增大，过热蒸汽温度下降，说明( )。
(A)汽包满水；(B)省煤器管损坏；(C)水冷壁管损坏；(D)过热器管损坏。
二、判断题(每题1分，共30分)
判断下列描述是否正确，正确的打“√”，错误的打“×”。
1.工质的熵不变，表明工质既不吸热也不放热。( )
2.热力学第一定律的实质是能量守恒与转换定律。( )
3.热力学第二定律说明能量转换的大小、方向、条件和程度。( )
4.改变传热效果所采用的方法是加保温材料。( )
5.电接点水位计的工作原理是利用汽与水的密度不同来测量汽包水位。( )
6.在锅炉燃烧过程自动调节系统中，燃料量、送风量和引风量是被调节量。( )
7.汽包和各种容器上的水位计是利用连通器的原理制成的。( )
8.在压力管道中，由于压力的急剧变化，从而造成流体流速显著地变化，这种现象称为水锤。( )
9.熔断器是电气设备过负荷或短路时最常用、最简单的一种保护装置。( )
10.燃煤和燃油按元素分析它们的组成成分相同。( )
11.燃烧器按气流形式分为旋流式和直流式燃烧器。( )
12.旋流燃烧器一般布置在炉膛的四角。( )
13.空气预热器按传热方式可分为立管式空气预热器和横管式空气预热器。( )
14.利用工质的重度差所造成的水循环称为自然循环。( )
15.汽水混合物进入汽包内旋风分离器的流速越高，汽水分离的效果越好。( )
16.减温器一般都装在过热器出口端，这样调温灵敏，能保证气温稳定。( )
17.对流过热器出口蒸汽温度随负荷增大而升高。( )
18.现代大容量发电厂锅炉常采用膜式省煤器。( )
19.锅炉在不稳定运行过程中，各参数随时间的变化特性称为锅炉的动态特性。( )
20.当锅炉负荷增加时，必须增加燃料量和风量。( )
21.采用喷水来调节再热蒸汽温度是经济的。( )
22.停炉前应全面吹灰一次。( )
23.连续排污的作用是排除集聚在锅炉下部的水渣和沉淀物。( )
24.锅炉吹灰时，禁止打开检查孔观察燃烧情况。( )
25.当燃烧不稳定或有炉烟向外喷出时，禁止打焦。( )
26.在结焦严重或有大块焦渣掉落可能时，应立即除焦。( )
27.电流对人体的伤害形式主要有电击和电伤两种。( )
28.人体触电的基本方式有单相触电和两相触电两种方式。( )
29.常用灭火器是由筒体、器头、喷嘴等部件组成。( )
30.安全色规定为红、蓝、黄、绿四种颜色，其中黄色是禁止和必须遵守的规定。( )
三、问答题(每题5分，共25分)
1.锅炉自然水循环原理。
2.锅炉滑参数停用的特点和注意事项。
3.锅炉运行中汽压为什么会发生变化?
4.保持正常水位的重要意义是什么?
5.炉膛灭火的原因是什么?
四、识图题(每题5分，共5分)

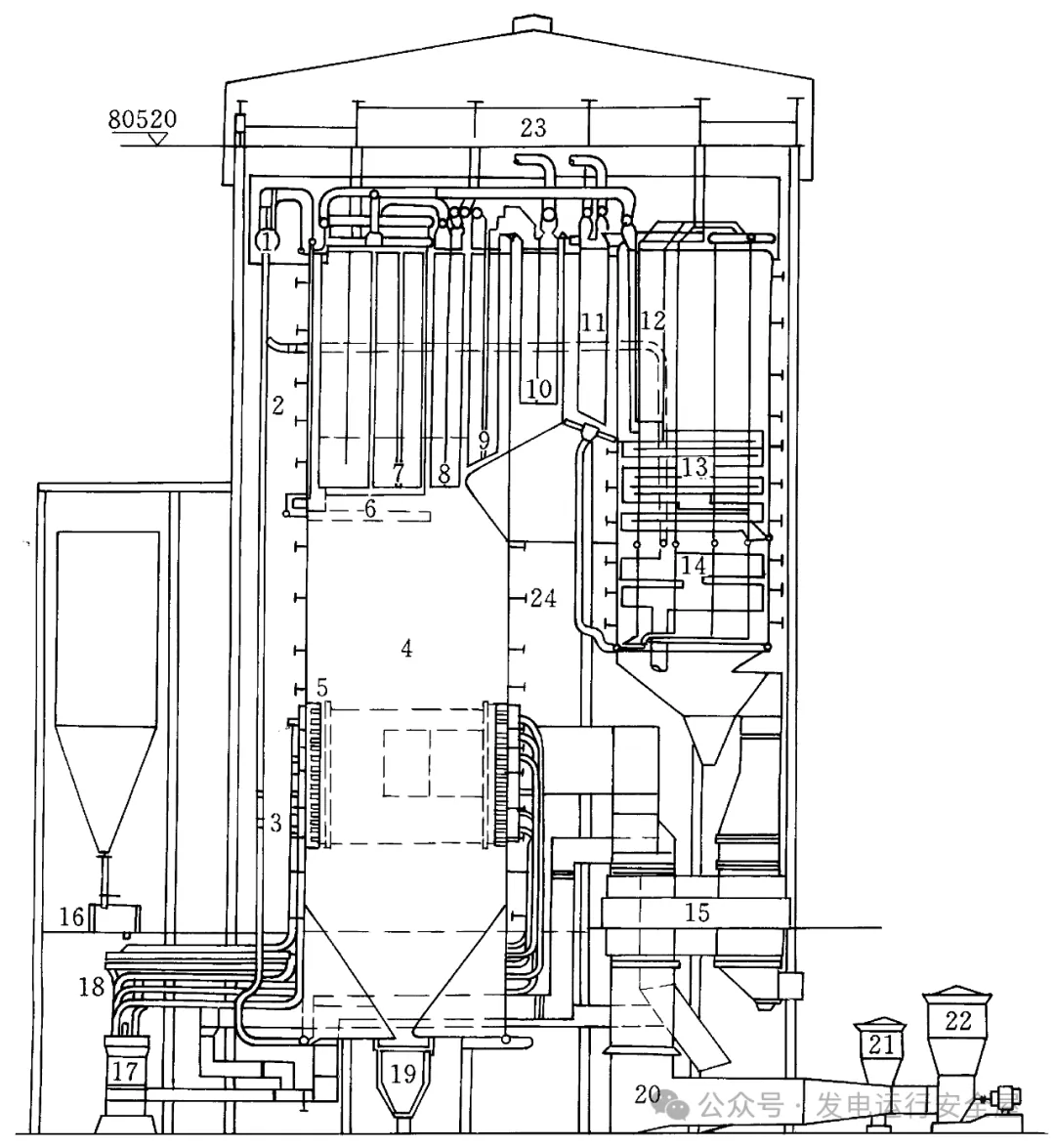

已知HG-2008／186-M型锅炉纵剖面图(图11-016-2)，写出与标号相对应设备的名称。
图11-016-2
五、计算题(每题5分，共10分)
1.已知煤的收到基成分为：Car＝56.22%，Har＝3.15%；Oar＝2.75%；Nar＝0.88%，Sar＝4%，Aar＝4%，Mar＝7%，试计算其高、低位发热量。
2.某锅炉上升管的干度x为0.25，求此锅炉的循环倍率。
中级锅炉运行值班员技能要求试卷
1.回答锅炉冷态启动程序并进行实际操作。(50分)
2.锅炉检修后的水压试验。(20分)
3.根据本厂机组实际情况，进行大小修后的锅炉启动前连锁及保护试验。(10分)
4.计算题：(10分)
某锅炉的额定蒸发量D＝670t/h，锅炉热效率r＝92.25%，燃煤量B＝98t/h，煤的低位发热量Qnet.ar＝20930kJ/kg，制粉系统单耗zh＝27kWh/t(煤)，引风机单耗x＝2.4kWh/t(汽)，送风机单耗s＝3.5kWh/t(汽)，给水泵单耗g＝8kWh/t(汽)，发电标准煤耗b＝350g/kWh。求该锅炉的净效率。
5.默画本厂锅炉汽水系统流程图。(标出全部空气门、疏水门、电动门、调节门、截止门等。)
高级锅炉运行值班员知识要求试卷
一、选择题(每题1分，共25分)
下列每题四个答案，其中只有一个正确答案，将正确答案的代号填入括号内。
1.温度不变时，过热蒸汽的焓随压力增大而( )。
(A)增大；(B)减小；(C)不变；(D)先增大后减小。
2.提高蒸汽初温主要受( )的限制。
(A)锅炉传热温差；(B)热力循环；(C)金属高温性能；(D)临界温度。
3.目前火力发电厂都采用( )。
(A)卡诺循环；(B)朗肯循环；(C)回热循环；(D)再热循环。
4.高压锅炉汽包一般多采用( )。
(A)20号优质碳素钢；(B)普通低合金钢；(C)高级合金钢；(D)22号锅炉钢。
5.管壁温度≤580℃的过热器管的用钢为( )。
(A)20号钢；(B)15CrMo;(C)12Gr1MoV;(D)12MnMoV。
6.汽包用钢的金相组织均属( )钢。
(A)贝氏体；(B)奥氏体；(C)铁素体；(D)珠光体。
7.除照明外，锅炉自用电压等级有( )。
(A)10kV;(B)6kV;(C)3kV;(D)6kV、3kV和380V。
8.变压器低压线圈比高压线圈的导线直径( )。
(A)粗；(B)细；(C)相等；(D)粗、细都有。
9.在发电厂中三相母线的A相用( )表示。
(A)红色；(B)黄色；(C)绿色；(D)兰色。
10.发电厂用200kW及以上电动机接在( )的母线上。
(A)6kV;(B)10kV;(C)3kV;(D)380V。
11.电气设备控制电路中，利用( )监视跳闸回路是否正常。
(A)红灯；(B)绿灯；(C)黄灯；(D)指针。
12.随着锅炉额定蒸发量的增大，其排污率( )。
(A)增大；(B)减小；(C)相对不变；(D)与蒸发量无关。
13.汽包内汽水分离装置中粗分离装置常用( )。
(A)进口挡板；(B)旋风分离器；(C)波形板分离器；(D)多孔板。
14.当给水含盐量不变时，要降低蒸汽含盐量，只有增加( )。
(A)携带系数；(B)溶解系数；(C)排污率；(D)锅水含盐量。
15.闸阀与( )的用途基本相同。
(A)调节阀；(B)逆止阀；(C)截止阀；(D)安全阀。
16.通常锅炉设备的寿命是( )。
(A)30年；(B)20年；(C)15年；(D)10年。
17.单机容量为200MW及以上新机组试生产阶段为( )。
(A)72h；(B)1个月；(C)3个月；(D)6个月。
18.发生低温腐蚀时，硫酸浓度( )，腐蚀速度最快。
(A)愈大；(B)愈小；(C)等于56%；(D)大于56%。
19.运行中管式空气预热器的主要问题是( )。
(A)腐蚀严重；(B)积灰腐蚀严重；(C)漏风严重；(D)磨损严重。
20.最佳过量空气系数是指( )时所对应的过量空气系数。
(A)热效率最高；(B)燃烧效率最高；(C)q２＋q３＋q４最小；(D)q２＋q３＋q４＋q５最小。
21.以下四种情况，一般( )的锅炉q3最大。
(A)燃油；(B)燃气；(C)燃无烟煤；(D)燃烟煤。
22.运行操作人员可根据( )指示来调节送风量。
(A)开度表；(B)风量表；(C)氧表；(D)风压表。
23.对于直流锅炉，在启动过程中，为了避免不合格的工质进入汽轮机并回收工质和热量，必须另设( )。
(A)汽轮机旁路系统；(B)启动旁路系统；(C)给水旁路系统；(D)高加旁路系统。
24.对于双蜗壳式旋流燃烧器，若改变出口一次风率和风速，可改变( )开度。
(A)风量挡板；(B)排粉机入口挡板；(C)一次风挡板；(D)舌形挡板。
25.直流锅炉循环倍率K为( )。
(A)0；(B)1；(C)3；(D)5。
二、判断题(每题1分，共25分)
判断下列描述是否正确，正确的打“√”，错误的打“×”。
1.没有400℃的水。( )
2.水蒸气的卡诺循环是不可能实现的。( )
3.锅炉的腐蚀分为均匀腐蚀和局部腐蚀两种。( )
4.为了减少高参数锅炉蒸汽中的含盐量，应完善汽水分离。( )
5.汽包水位太低不利于水循环安全，因此水位越高越好。( )
6.省煤器的磨损多属局部磨损，故与气流冲刷方式无关。( )
7.如果烟气露点很低，则不易发生低温腐蚀。( )
8.为了减少锅炉排烟损失，应把排烟温度降得很低。( )
9.一个设备或部件的寿命是指在设计规定条件下的安全使用期限。( )
10.造成锅炉部件寿命老化损伤的因素主要是腐蚀和磨损。( )
11.常用寿命评估为常规肉眼检查、无损检验和破坏性检验三级管理法。( )
12.锅炉保温管道保温层外径小于150mm时，色环宽度为50mm。( )
13.《电业安全工作规程》规定检修后的锅炉，允许在升火过程中热紧法兰、人孔、手孔等处的螺栓。( )
14.安全色规定为红、蓝、黄、绿四种颜色，其中红色的含义是禁止、停止和防火。( )
15.防止火灾的基本方法是：控制可燃物、隔绝空气、消除火源、阻止火势及爆炸波的蔓延。( )
16.锅炉灭火保护动作可以防止锅炉灭火。( )
17.纯燃油炉禁止长时间低负荷运行。( )
18.锅炉辅机联锁保护是一项热工保护。( )
19.电除尘器的除尘效率与烟气中的灰粒大小无关，与灰粒的比电阻有关。( )
20.烟道内发生再燃烧时，应彻底通风，排除烟道中沉积的可燃物，然后点火。( )
21.水冷壁受热面无论是积灰、结渣或积垢，都会使炉膛出口烟气温度减小。( )
22.锅炉停止上水后，应开启省煤器再循环门。
23.离心式水膜除尘器运行中重要的问题是防止烟气带水。( )
24.炉前油系统中，吹扫到最后的一部分残油允许吹到炉膛内。( )
25.我国燃用烟煤的直流燃烧器的配风方式采用一、二次风间隔布置。( )
三、问答题(每题6分，共30分)
1.简述锅炉燃烧最佳运行方式的确定。
2.简述机炉协调控制投运注意事项。
3.对单元机组，正常运行时，汽轮机负荷增加，锅炉运行工况不变，分析哪些测量值应发生变化?
4.分析高参数大容量锅炉，为什么采用组合式过热器?
5.分析蒸汽含杂质对机炉安全运行的影响。
四、计算题(10分)
某锅炉蒸发量为130t/h，给水焓为728kJ/kg，过热蒸汽焓为3332kJ/kg，锅炉的燃煤量为16346kg/h,燃料的低位发热量为22676kJ/kg，试求锅炉效率。
五、画图题(10分)

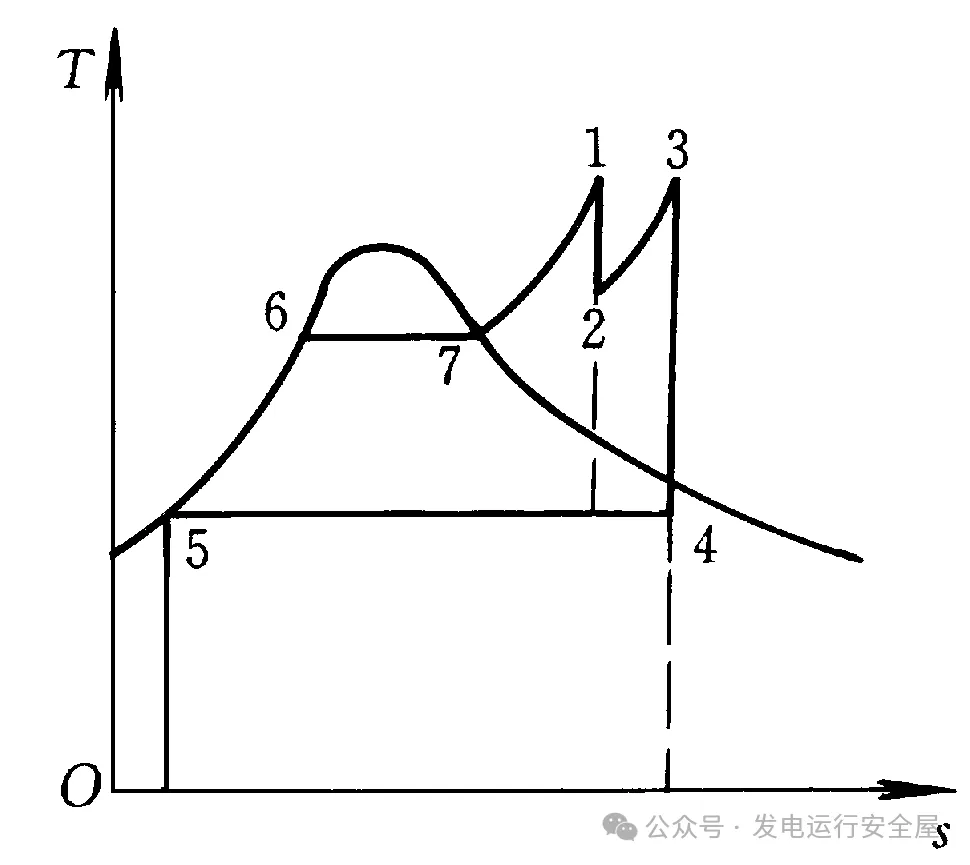

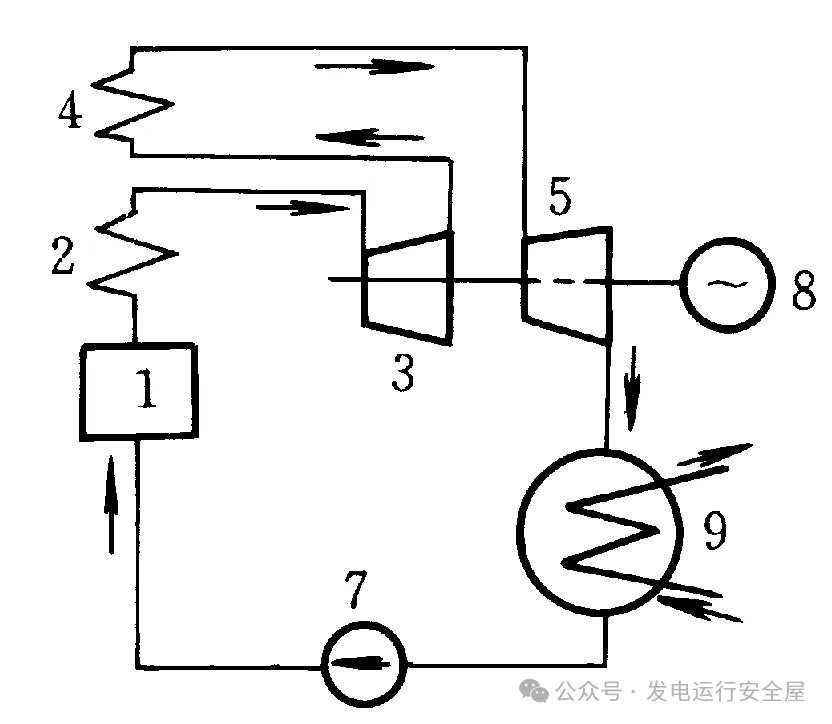

画出纯凝汽式中间再热机组热力循环的动力装置图和T-s图，指出各段热力过程的特性，指出哪部分是在锅炉的哪部分受热面内完成的，改变各部分受热面内的介质参数，将如何影响循环热效率?
高级锅炉运行值班员技能要求试卷
1.锅炉受热面泄漏部位的分析判断。(20分)
2.锅炉燃烧的监视和调节。(20分)
3.燃烧事故处理。(40分)
4.计算题(10分)
已知：某锅炉引风机在锅炉额定负荷下的风机出力为5.4×105m3／h，风机入口静压为－4kPa，风机出口静压为0.2kPa，风机入口动压0.03kPa，风机出口动压0.05kPa，风机采用入口调节挡板调节，挡板前风压－2.4kPa，试求风机的有效功率及风门节流损失。
5.如何提高设备运行分析管理的质量?(10分)
锅炉运行技师知识要求试卷
一、选择题(每题1分，共25分)
下列每题四个答案，其中只有一个正确答案，将正确答案的代号填入括号内。
1.采用中间再热循环的目的是( )。
(A)降低终湿度；(B)提高终温度；(C)提高循环效率；(D)降低终湿度，提高循环效率。
2.皮托管装置是测量管道中流体的( )。
(A)压力；(B)流速；(C)阻力；(D)重度。
3.温度表的精度等级为1.5，量程上限为500℃，下限为100℃，它的测量最大绝对误差为( )。
(A)±6℃；(B)±5℃；(C)±1.5℃；(D)±7.5℃。
4.计算机硬件系统主机由( )组成。
(A)中央处理器CPU；(B)主存储器；(C)输入输出设备；(D)中央处理器CPU和主存储器。
5.电阻电路中电阻并联时起( )作用。
(A)分流和分压；(B)分压；(C)分流；(D)增大电阻。
6.在动力燃烧过程中，要强化燃烧，必须设法( )。
(A)供应合适的空气量；(B)提高炉膛温度；(C)改善煤粉与空气的混合情况；(D)保证足够的燃烧时间。
7.造成锅炉部件寿命老化损伤的因素，主要是疲劳、蠕变、( )。
(A)腐蚀和磨损；(B)高温腐蚀；(C)低温腐蚀；(D)磨损。
8.当锅水含盐量达到临界含盐量时，蒸汽的湿度将( )。
(A)减小；(B)不变；(C)增大；(D)急剧增大。
9.煤粉气流着火的热源主要来自( )。
(A)炉内高温烟气的直接混入；(B)二次风的热量；(C)炉膛的辐射热；(D)挥发分燃烧的热量。
10.锅炉一次汽系统上所装的全部安全阀排汽量的总和必须( )锅炉最大连续蒸发量。
(A)小于；(B)等于；(C)大于或等于；(D)大于。
11.炉跟机的控制方式特点是( )。
(A)主汽压力变化平稳；(B)负荷变化平稳；(C)负荷变化快，适应性好；(D)锅炉运行稳定。
12.当需要接受中央调度指令参加电网调频时，机组应采用( )控制方式。
(A)机跟炉；(B)炉跟机；(C)机炉协调；(D)机、炉手动。
13.热偏差的程度可用热偏差系数来表示，热偏差系数是( )。
(A)某一偏差管的流速与管组平均流速之比；(B)某一偏差管的流量与管组平均流量之比；(C)某一偏差管的吸热量与管组平均吸热量之比；(D)某一偏差管的焓增与管组平均焓增之比。
14.锅炉的下列热损失中，( )最大。
(A)机械不完全燃烧损失；(B)排烟热损失；(C)灰渣物理热损失；(D)化学不完全燃烧损失。
15.锅炉排污时应尽量选择在( )时进行。
(A)低负荷；(B)额定负荷；(C)任意负荷；(D)较高负荷。
16.完全燃烧必须具备的条件之一是( )。
(A)水分少；(B)发热量高；(C)挥发分高；(D)足够的燃烧时间。
17.对管道的膨胀进行补偿是为了( )。
(A)更好地疏放水；(B)减小管道的热应力；(C)减小塑性变形；(D)减小弹性变形。
18.锅炉进行1.25倍工作压力的超压试验时，在保持试验压力的时间内( )。
(A)不准进行任何检查；(B)可以进行全面检查；(C)只许进行局部检查；(D)可以随意检查。
19.汽轮机的差胀是指汽轮机转子和( )的膨胀差值。
(A)隔板；(B)汽缸；(C)汽封；(D)主轴。
20.发电机定子绕组冷却方式共有( )。
(A)空冷、氢冷；(B)空冷、氢冷、水冷；(C)氢冷、水冷；(D)空冷、氢冷(风、外)、水内冷和油内冷。
21.输煤设备的控制系统一般可分为皮带运输机控制、卸煤系统控制、煤场机械控制和( )的控制。
(A)配煤系统；(B)碎煤机；(C)除铁器；(D)犁煤器。
22.运行分析按组织形式可分为岗位分析、定期分析和( )三种形式。
(A)不定期分析；(B)事故分析；(C)专题分析；(D)经济分析。
23.一次风管堵粉，应停止相应的给粉机或磨煤机，在( )时，不应进行吹扫工作。
(A)锅炉停用；(B)锅炉启动；(C)高负荷；(D)低负荷和燃烧不稳。
24.直吹式制粉系统磨制Vdaf＝12%～40%的原煤用空气作干燥剂粗分离后温度最高不超过( )。
(A)120～70℃；(B)110℃；(C)80℃(D)70℃。
25.670t/h以上锅炉应配有( )。
(A)灭火保护装置；(B)炉膛安全监控装置；(C)炉膛火焰监测装置；(D)火焰工业电视。
二、判断题(每题1分，共25分)
判断下列描述是否正确，正确的打“√”，错误的打“×”。
1.汽包水位计水连通管堵塞时，则水位指示偏高；汽连通管堵塞时，则水位指示偏低。( )
2.对流传热过程中，传热平均温差不仅取决于冷热流体进出口温度，而且与受热面布置方式有关。( )
3.同样温度升高1℃，定容加热比定压加热需要的热量多。( )
4.受热面的腐蚀一般分为干腐蚀和湿腐蚀两种。( )
5.锅炉单独使用积分调节器时，能使被调量无静态偏差。( )
6.计算机监控系统的基本功能就是能为运行人员提供机组在正常和异常工况下的各种有用信息。( )
7.电动阀门由于与管道联接，故电机不用接地线。( )
8.短期过热管明显胀粗，管壁减薄，爆口为尖锐的喇叭形，边缘锋利。( )
9.锅水中的盐分是通过饱和蒸汽带水方式进入蒸汽中的。( )
10.工作介质温度在500～600℃的阀门属于超高温阀门。( )
11.为了保证水循环安全可靠，循环倍率的数值不应太小。( )
12.煤粉细度R90符号，表示用筛孔长度为90μm的筛子来测量煤粉细度。 ( )
13.燃油火炬以着火点为分界，分成准备阶段、燃烧阶段和燃尽阶段。( )
14.燃油锅炉因油发热量高、易完全燃烧，因此炉膛布置矮胖，其容积热负荷也大。( )
15.滑参数启动的特点，对汽轮机来说就是安全性好。( )
16.锅炉启动初期，蒸汽流速较低，为防止水塞，不宜投入减温水。( )
17.低负荷运行时，定压运行的单元机组仍比变压运行经济性高。( )
18.大型机组协调控制方式，既能保证有良好的负荷跟踪性能，又能保证锅炉运行的稳定性。( )
19.只要降低凝结器真空，就能提高机组经济性。( )
20.大修后的锅炉启动前应做好电气、热工的各项保护实际传动试验。( )
21.锅炉主要设备、重要阀门、热控电源等都应设有备用保安电源。( )
22.距离地面1.5m以上视为高空作业，必须配戴安全带。( )
23.得到总工程师批准解除保护的机组可以长期运行。( )
24.当锅炉进行超水压试验时，应将云母水位计和安全门解列。( )
25.电除尘器的除尘效率与烟气中的灰粒大小无关，与灰粒的比电阻有关。( )
三、问答题(5个题任选4个，每题5分，共20分)
1.锅炉低负荷且烧劣质煤运行时，应采取哪些稳燃措施?
2.什么是主参数压红线运行?有何意义?
3.锅炉启运过程中，汽包上下壁温差大的原因是什么?如何防止?
4.直流锅炉启动有何特点?
5.什么是运行分析?运行分析有何方法和组织形式?
四、计算题(共15分，第1题7分，第2题8分)
1.某发电厂供电煤耗b＝373g/kWh，厂用电率为Δn＝7.6%，汽轮发电机组热耗q＝2200×4.1868kJ/kWh，不计管道阻力损失，试计算发电厂总热效率、发电煤耗及锅炉效率(毛效率)。
2.一台额定蒸发量为670t/h的锅炉，锅炉效率为90%，过热蒸汽焓为860×4.1868kJ/kg，给水焓为240×4.1868kJ/kg，空气预热器前O2量为4%，空气预热器后O2量为6%，求在额定负荷、标准状态时，每小时空气预热器的漏风量是多少立方米?已知燃料应用基数据：
Car＝54.2%；Har＝2.1%；Oar＝3.8%，Sar＝1.1%，Qnet.ar＝20306kJ/kg。
五、识绘图(15分，第1题8分，第2题7分)
1.默画本炉制粉系统图。标注说明主要设备、管道名称。

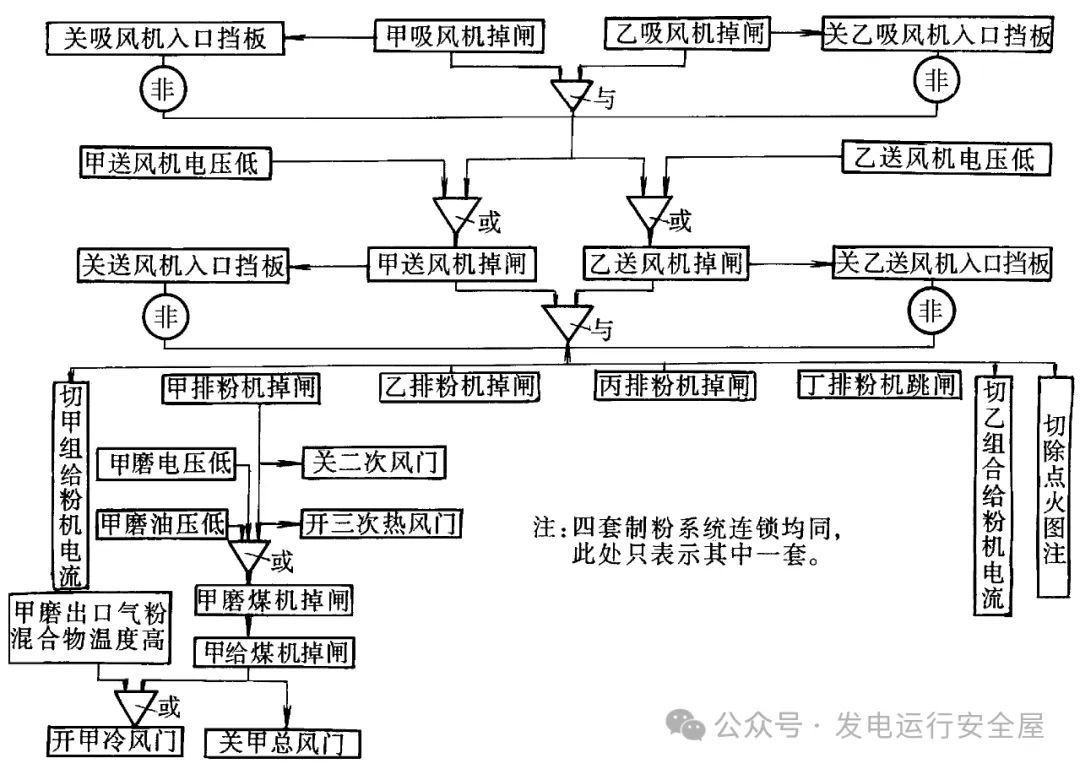

2.默画本炉辅机跳闸连锁方框图。
锅炉运行技师技能笔试题
一、安全排障能力(30分)
1.防止炉膛爆炸应采取哪些措施?(15分)
2.热工仪表显示有哪些异常情况和原因?(15分)
二、计算和表达能力(10分)
制订锅炉超水压试验措施。
三、分析和判断能力(40分)

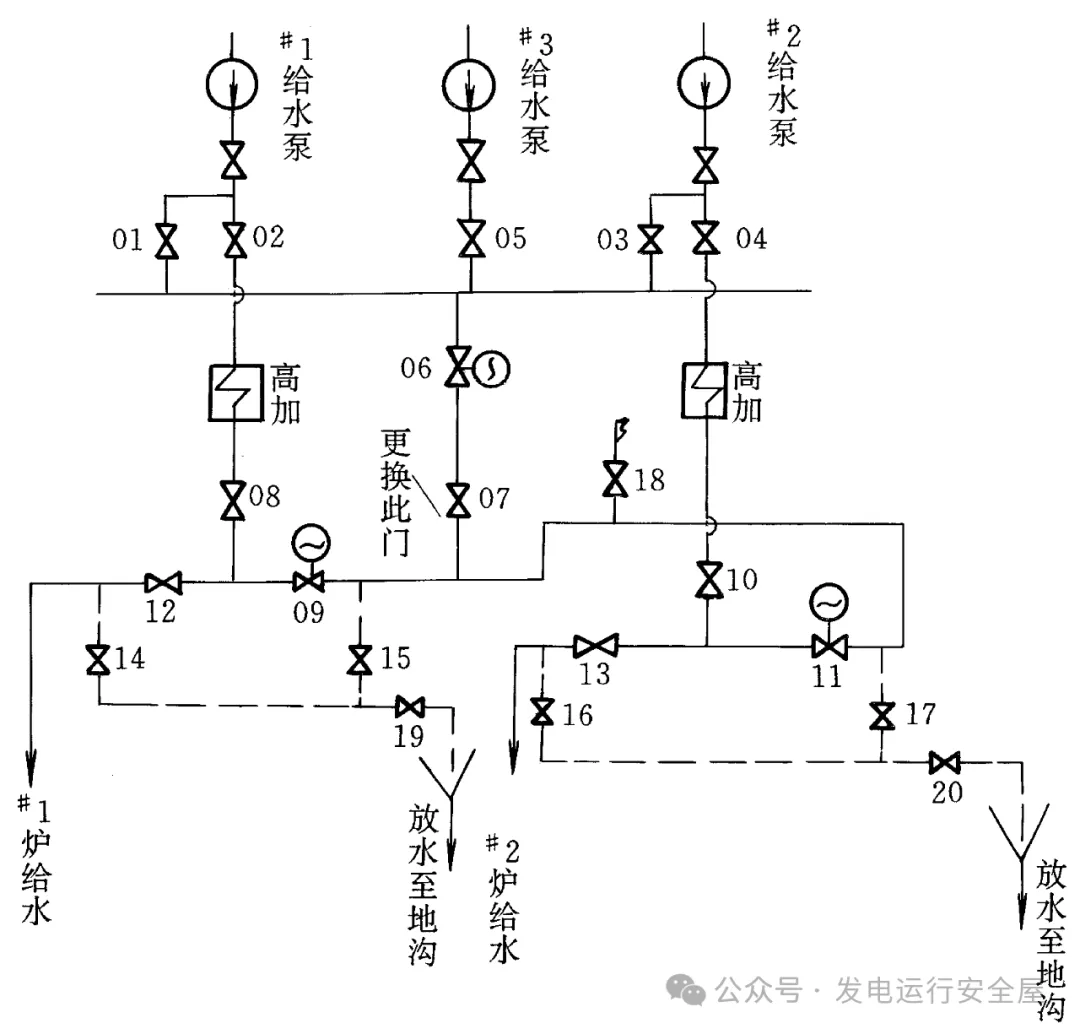

题目：锅炉给水系统(图11-016-3) 07号门有缺陷，需更换，写出更换07号门运行操作步骤及要采取的安全措施。
图 11-016-3
锅炉运行方式：
(1)＃1、＃2炉运行。
(2)给水采用母管制，＃1、＃2给水泵运行，＃3给水泵备用。
(3)06号门内漏，其他各门性能良好。
四、质量与管理能力(20分)
1.什么是负荷经济调度?(10分)
2.运行人员应具备“三熟三能”的内容是什么?(10分)
参考答案
初级锅炉运行值班员知识要求试卷答案
一、选择题
1.(D)；2.(A)；3.(A)；4.(C)；5.(B)；6.(B)；7.(A)；8.(A)；9.(A)；10.(C)；11.(A)；12.(C)；13.(D)；14.(B)；15.(A)；16.(C)；17.(C)；18.(B)；19.(C)；20.(B)；21.(B)；22.(A)；23.(A)；24.(A)；25.(B)；26.(A)；27.(A)； 28.(B)；29.(D)；30.(C)。
二、判断题
1.(√)；2.(√)；3.(×)；4.(√)；5.(√)；6.(√)；7.(√)；8.(√)；9.(√)；10(√)；11.(√)；12.(×)；13.(×)；14.(√)；15.(√)；16.(√)；17.(√)； 18.(√)；19.(×)；20.(×)；21.(√)；22.(√)；23.(×)；24.(√)；25.(√)； 26.(√)；27.(×)；28.(√)；29.(√)；30.(√)。
三、问答题
1.答：风机启动前，应作好以下准备工作：
(1)关闭风机入口调节挡板；
(2)检查轴承润滑油油质、油位是否正常；
(3)检查冷却水管的供水情况；
(4)检查联轴器是否完好；
(5)检查电气线路及仪表是否正常。
风机运行应注意事项：
(1)风机安装或大修后试运转时，先将风机启动1～2h，然后停机检查轴承及其他设备有无松动情况，待处理后再运转6～8h，如果运行正常可交付使用。
(2)风机启动后，应检查运转情况，发现有强烈噪声及剧烈振动时，应停机检查原因，予以处理。启动正常后，逐渐开大风机入口的调节挡板。
(3)运行中应注意轴承润滑、冷却情况及温度高低。
(4)不允许长时间超电流运行。
(5)注意运行中的振动、噪声和敲击声。振幅超过允许值，应立即停机检查。
(6)电动机冒烟应立即停机。
2.答：(1)设备检查。设备周围应无积存的粉尘和杂物；各处无积粉自燃现象；所有挡板、锁气器、检查孔、人孔门等应动作灵活，均能全开或关闭严密；防爆门严密并符合有关要求；粉位测量装置已升到适当高度；灭火装置处于备用状态。
(2)转动机械检查。所有转动机械处于随时可以启动的状态；润滑油系统油位、油质良好，温度符合要求；冷却水畅通；转动机械在检修后进行过分部试运。
(3)原煤仓中备有足够的原煤。
(4)电气设备、热工仪表及自动装置均具备启动条件。例如：检修后启动应进行拉合闸试验、事故按钮试验和连锁装置试验。
3.答：以具有热一次风机正压直吹式制粉系统为例：
(1)启动密封风机，调整风压至规定值开启待启动的磨煤机入口密封风门，保持正常密封风压；
(2)启动润滑油油泵，调整好各轴承油量和油压；
(3)启动一次风机(排粉机)，开启进口热风挡板进行暖磨，使磨煤机出口温度上升至规定值；
(4)启动磨煤机；
(5)启动给煤机，开启一次风门进行锅炉机组升负荷；
(6)制粉系统运行稳定后投入自动。
4.答：(1)制粉系统发生爆炸时。
(2)设备异常运行危及人身安全时。
(3)制粉系统附近着火危及设备安全时。
(4)轴承温度超过允许值时。
(5)润滑油压低于规定值或断油时。
(6)磨煤机电流突然增大或减少，超过正常变化值时。
(7)设备发生严重振动，危及设备安全时。
(8)电气设备发生故障或厂用电失去时。
(9)紧急停止锅炉运行时。
5.答：电磁速断阀的功能是快速关闭，迅速切断燃油供应。当锅炉运行中需要紧急停炉时，在控制室手动电磁速断阀按钮，就能快速关闭，停止燃油供应。又例如锅炉一旦发生灭火时，灭火保护装置可自动将电磁速断阀关闭，避免灭火后不能立即切断燃油供应，而发生炉膛爆炸事故。
四、识图题
答：1—原煤仓；2—自动磅秤；3—给煤机；4—磨煤机；5—粗粉分离器；6—一次风箱；7—去燃烧器的煤粉管道；8—燃烧器；9—锅炉；10—送风机；11—高温一次风机；12—空气预热器；13—热风管道；14—冷风管道；15—排粉机；16—二次风箱；17—冷风门； 18—磨煤机密封风门；19—密封风机。
系统流向见图11-016-4
图11-016-4
五、计算题
1.根据已知有O′2＝3.5%，O″2＝7%，
Δα＝α″－α′＝21／(21－O″2)－21／（21－O′2）
＝21／(21－7)－21／(21－3.5)＝1.5－1.2＝0.3
答：此段漏风系数为0.3。
2.解：根据连通器原理，列出静压平衡方程式：
h11＝h22
因为1＝1/v12＝1/v2
所以h1／v1＝h2/v2
h1＝(150＋60)×0.00016／0.0012＝280mm
因为汽包中心线高于水位计50mm，故汽包内水位距汽包中心线的距离为h＝280－150－50＝80mm。
答：汽包内水位距汽包中心线＋80mm。
初级锅炉运行值班员技能要求试卷答案
1.答：(1)检修工作负责人在试运前应将全体工作人员撤至安全地点，然后将所持工作票交工作许可人。
(2)工作许可人认为可以进行试运时，应将试运设备检修工作票有关安全措施撤除，检查工作人员确已撤出检修现场后，联系恢复送电，确认不影响其他作业班组安全的情况下进行试运。
(3)转动机械试运前检查。
1)检查送引风机入口挡板应处在关闭位置。
2)送引风机轴承油位正常。
3)检修人员手动盘车正常。
4)电动机地脚螺栓、安全护罩牢固，接地线完整。
5)轴承冷却水投入畅通，冷却水流量开关动作正确。
(4)确定启动方式。
远方启动：将就地选择开关放置远方位置。
就地启动：将就地选择开关放置就地位置。
(5)瞬间启动送引风机一次，检查电动机转动方向，若转向不正确，由电气检修人员将三相其中二相接线对换。
(6)确认电动机转动方向正确后，进行送引风机的试运，逐渐开大入口调节挡板。
1)测量送引风机轴承振动情况。
2)检查地脚螺栓。
3)调节装置就地开关指示与控制室表盘上的指示一致。
(7)试运结束后关闭送引风机入口调节挡板，停送引风机。若试运后尚需检修工作，工作许可人按工作票要求重新布置安全措施。如断开电源，应联系停电，待电气通知断开电源已执行时，重新履行工作许可手续。
(8)如果试运后工作票需要改变原工作票安全措施范围，应重新签发新的工作票。
(9)将试运结果记录在试运日志内。
2.评分参考要点(原则)：
(1)本厂燃用煤种，低位发热量、挥发分、灰分、水分、含碳量。
(2)原煤仓中煤位控制范围。
(3)根据煤粉细度化验结果，调整粗粉分离器折向挡板的位置(当煤粉变粗，挡板向关闭方向调整)。煤粉细度控制在正常范围R９０～Ｒ200。
(4)磨煤机出口气粉混合物温度(根据挥发分大小确定)控制范围。当原煤仓中水分含量大或给煤量增大，磨煤机出口温度降低；调节磨煤机入口冷热风调节挡板开度，控制冷热风之间适当比例，满足磨煤机干燥出力所要求的热量，保持磨煤机出口气粉混合物温度在规定范围内。
(5)监视磨煤机出入口压差。当压差增大时，说明磨煤机内存煤量多，当压差减小时磨煤机内存煤量少。磨煤机内存煤量应保证制粉系统运行，一次风压和磨煤机出口温度稳定。
(6)磨煤机总出力应与锅炉蒸发量实际消耗燃煤量相对应，同时磨煤机运行台数应考虑降低厂用电消耗，提高经济性。
(7)根据磨煤机制粉系统运行参数，正确判断磨煤机断煤、堵煤和粗细粉分离器堵塞等现象。
3.(1)减少或停止给煤。适当增加制粉系统通风量，注意监视磨煤机出入口压差及出口气粉混合物温度变化，当出入口压差恢复正常后，应立即加大给煤量。
(2)若入口管道已堵塞，可进行敲打或打开该处检查孔疏通，但要采取防止煤粉外喷的安全措施。(磨煤机正压系统可以关闭给煤机密封空气。)
(3)上述处理无效时，应停止磨煤机运行，切断风路，然后打开磨煤机出入口人孔门，检查处理。
4.计算题
解：根据qV＝Fw
式中qV为通风量，m3/s；F为管道面积，m2；w为流速，m/s。
F＝πD2／４＝3.1416×0.32／４＝0.070686m３
Q＝23×0.070686×3600＝5852.8m3／h
答：一次风管的通风量为5852.8m3/h。
中级锅炉运行值班员知识要求试卷答案
一、选择题
1.(B)；2.(D)；3.(C)；4.(A)；5.(A)；6.(B)；7.(C)；8.(B)；9.(B)；10.(C)；11.(B)；12.(A)；13.(A)；14.(A)；15.(B)；16.(A)；17.(B)；18.(D)；19.(B)；20.(D)；21.(B)；22.(C)；23.(B)；24.(C)；25.(D)；26.(D)；27.(A)； 28.(B)；29.(C)；30.(A)。
二、判断题
1.(√)；2.(√)；3.(×)；4.(×)；5.(×)；6.(×)；7.(√)；8.(×)；9.(√)；10.(√)；11.(√)；12.(×)；13.(×)；14.(√)；15.(√)；16.(×)；17.(√)；18.(×)；19.(√)；20.(√)；21.(×)；22.(√)；23.(×)；24.(√)；25.(√)；26.(×)；27.(√)；28.(×)；29.(√)；30.(×)。
三、问答题
1.答：锅炉在冷态时，汽包水位标高以下的蒸发设备内充满的水是静止的。当上升管在锅炉内受热时，部分水变成蒸汽，形成了密度较小的汽水混合物。而下降管在炉外不受热，管中水的密度大于汽水混合物的密度，这样在两者密度差的作用下就产生了推动力，汽水混合物在水冷壁内向上流动，经过上联箱、导管进入汽包，下降管中由汽包来的水则向下流动，经下联箱补充到水冷壁内，这样不断的循环流动，就形成了自然循环。
2.答：滑参数停炉是锅炉仍以压力和温度逐渐降低的蒸汽供应汽轮机，逐步降低负荷，控制单元机组的联合停运方式。
滑参数停炉的特点：
(1)充分利用锅炉余热发电；
(2)利用温度逐渐降低的蒸汽使汽轮机部件得到比较均匀地和较快地冷却；
(3)可以缩短从停机到开机的时间。
滑参数停炉的注意事项：
(1)注意控制汽温、汽压下降的速度要均匀。一般主汽压力下降不大于0.05MPa/min，主汽温度下降不大于1～1.5℃/min。再热汽温下降不大于2～2.5℃/min。
(2)汽温不论任何情况都要保持50℃以上的过热度。防止汽温大幅度变化，尤其使用减温水降低汽温时更要特别注意。
(3)在滑参数停炉过程中，始终要监视和确保汽包上下壁温差不大于40℃。
(4)为防止汽轮机停机后的汽压回升，应使锅炉熄火时的负荷尽量降低。
3.答：锅炉运行中汽压的变化实质上反映了锅炉蒸发量与外界负荷间的平衡关系发生了变化。引起变化的原因主要有两方面：
(1)外扰。就是外界负荷的变化而引起的汽压变化。当锅炉蒸发量低于外界负荷时，即外界负荷突然增加时，汽压就降低，当蒸发量正好满足外界负荷时，汽压保持正常和稳定。
(2)内扰。就是锅炉内工况变化引起的汽压变化。如燃烧工况的变动、燃料性质的变动、燃烧器的启停，制粉系统的启停或堵塞，炉内积灰、结焦，风煤配比改变以及受热面管子内结垢影响热交换或泄漏、爆管等都会使汽压发生变化。
4.答：当水位过高时，由于汽包空间高度减小，会增加蒸汽携带的水分，使蒸汽品质恶化，易造成过热器结垢，使管子过热损坏，严重满水时，会造成蒸汽大量带水，致使汽温急剧下降，甚至引起汽轮机内部严重的水冲击。水位过低时，则可能引起锅炉水循环破坏，使水冷壁管安全受到威胁，如果严重缺水，而又处理不当，则可能造成炉管爆破。所以运行中维持正常水位是保证锅炉和汽轮机安全运行最重要的条件之一。
5.答：(1)锅炉负荷太低，炉内温度低，燃烧不稳，但又没能及时投油助燃。
(2)煤质变劣，如挥发分太低，灰分太大。
(3)风量调整不当，如一次风速太高，风粉比例失调，过量空气系数太大。
(4)炉膛负压维持太大。
(5)煤粉仓粉位低或坨粉，使给粉机下粉不均。
(6)炉膛大面积掉焦，使炉内扰动过大。
(7)除灰、打焦时间太长，特别是低负荷时漏入大量冷风造成炉膛温度下降。
(8)炉管爆破，大量汽水喷入炉膛。
(9)设备故障，如送引风机跳闸，排粉机、一次风机或厂用电消失等。
四、识图题
答：1—汽包；2—下降管；3—循环泵；4—水冷壁；5—燃烧器；6—墙式辐射再热器；7—分隔屏过热器；8—后屏过热器；9—后屏再热器；10—末级再热器；11—末级过热器；12—立式低温过热器；13—水平低温过热器；14—省煤器；15—回转式空气预热器；16—给煤机；17—磨煤机；18—煤粉管道；19—除渣装置；20—风道；21—一次风机；22—送风机；23—锅炉钢架；24—刚性梁。
五、计算题
1.解：Ｑgr.ar＝81Car＋300Har－26(Oar－Sar)
＝81×56.22＋300×3.15－26(2.75－4)
＝5531.32(kcal/kg)＝23129.77(kJ/kg)
Qnet.ar＝Qgr.ar－54Har－6Mar
＝5531.32－54×3.15－6×7
＝5319.22(kcal/kg)＝22242.85(kJ/kg)
答：该煤应用基低位发热量为22242.85kJ/kg，高位发热量为23129.77kJ/kg。
2.解：因为k＝1/x
所以k＝1/0.25＝4
答：此锅炉循环倍率为4。
中级锅炉运行值班员技能要求试卷答案
1.答： (1)锅炉上水前检查汽水系统各阀门位置是否正确。控制上水温度与汽包下壁温差符合制造厂家规定。一般规定温差不超过50℃。(上水方式根据本厂实际情况，采用充水泵或给水泵上水。)
(2)当汽包下壁温度接近水温时，可以适当加快上水速度。一般上水速度控制在2～4h。
(3)上水至汽包水位线下100mm时，停止上水。
(4)具有蒸汽推动的锅炉，投入蒸汽推动进行加热，加热速度控制在汽包上下壁温度上升速度为0.5～1℃/min。当汽包下壁温度达到100℃以上时，停止蒸汽推动。在加热过程中，保持汽包上下壁温差不超过50℃。
(5)通过锅炉辅机运行值班员燃油系统投入油循环。若与邻炉共用母管系统时，应检查炉前燃油系统并处于备用状态。
(6)湿式除尘器应将大罐和文丘里水喷嘴投入，保持雾化良好，罐体内壁形成均匀水膜；电除尘器应达到备用状态并投入加热装置和振打装置。
(7)回转式空气预热器的检查：
1)各人孔门关闭严密，密封装置完整，间隙合格，超越离合器和减速箱正常。
2)润滑油系统及其冷却水运行正常。
3)校验油泵低油压连锁装置。
4)冷态进行漏风试验。
5)吹灰器退至停止位置。
6)水清洗装置已隔离。
7)灭火装置完好。
(8)回转式空气预热器的投入。
1)启动时先启动盘车装置，检查驱动和转动部件无卡涩、撞击现象，停止盘车。
2)启动主电动机运行，投入盘车装置的自启动连锁，投入间隙自动控制装置。
(9)通知除灰值班人员对除渣装置启动前检查渣井内部的耐火砖、各种喷嘴、各种孔门及气动装置齐全完好，渣沟畅通，水封投入。捞渣机的各转动部件完整，盘车灵活，轴承和减速箱内油质良好，油量足够，传动装置和附属装置完好。
(10)启动送、引风机、一次风机和火焰扫描器风机。
(11)对炉膛和烟道进行吹扫，清除炉内积存的可燃物，对燃煤炉吹扫风量应大于25%的额定风量，吹扫时间应不少于5min。
(12)投入暖风器或热风再循环。
(13)投入锅炉灭火保护和锅炉联动装置。
(14)调整送风机入口挡板开度，使空气流量维持在30%的额定风量以上，保持炉膛负压－20～－40Pa。点火器投入，油燃烧器(点火小油枪)应在10s内建立火焰，按对称先下层后上层的原则，交叉投入油燃烧器。此时应密切监视燃油雾化及燃烧工况并及时调整，确保充分燃烧。
(15)当油燃烧器已投入运行四只及以上，过热器后烟气温度达到200℃以上，可以投入主燃烧器。
(16)启动初期升温升压。
1)锅炉点火后应投入Ⅰ、Ⅱ级蒸汽旁路系统并随着蒸汽压力的上升，Ⅰ、Ⅱ级蒸汽旁路阀逐渐开大。旁路投入后应及时关闭过热器向空排气阀。
2)严格控制汽包内饱和温度上升速度不超过1.5℃/min。
3)检查水冷壁下联箱膨胀指示器；监视水冷壁受热情况，为保证水冷壁受热均匀，应对称地投入燃烧器。
4)锅炉蒸发量低于10%额定值时，必须调整燃烧工况控制烟气温度不超过过热器管壁允许温度。
5)蒸汽压力0.5MPa时热紧螺栓。
6)根据本厂锅炉运行规程要求，适时关闭有关空气门和疏水门，冲洗汽包水位计并通知热工人员冲洗热工仪表管。
(17)根据本厂机组确定启动方式，进行升压升温，满足汽轮机冲转定速，发电机并列要求的参数。
(18)锅炉给水单冲量调节倒三冲量调节；制粉系统应在热风温度达到200℃以上时投入，确切投入时间应按本厂机组规定适时投入，直至达到锅炉额定流量。
2.答：(1)水压试验要求：
1)水压试验用水必须是合格的除盐水。
2)水压试验水温应30～70℃，环境温度最低不应低于5℃，否则应采取防冻措施。
3)水压试验压力以汽包就地压力表指示为准。(直流锅炉以过热器出口压力表为准。)压力表精度在0.5级以上且具有两只以上不同取样源的压力表投运并进行校对。
(2)根据检修计划安排，接到值长下达命令，进行锅炉本体的全面检查。将本锅炉各阀门处于水压试验要求位置，除锅炉给水管道、汽包、过热器空气门开启外，其他各放水门、疏水门应处于关闭位置。
(3)开启省煤器再循环门和水冷壁充水门，过热器充水门应关闭。通知化学车间启动锅炉充水泵，向锅炉水冷壁和省煤器充水。当汽包水位计达到最高水位时，开启过热器充水门，使过热器反向上水。水冷壁下部充水门关闭停止水冷壁上水。
(4)过热器空气门连续向外喷水时，关闭过热器各空气门。
(5)当汽包空气门连续向外喷水时，关闭汽包空气门，通知化学车间停用锅炉充水泵，关闭向锅炉水冷壁、过热器各充水门，且关闭严密。
(6)通知汽轮机启动给水泵，利用低负荷给水调节门控制给水流量。当给水管道空气门连续向外喷水时，关闭管道空气门开始升压。
(7)升压速度：水压试验升压、降压速度应符合制造厂的规定。200MW机组升压速度为0.3MPa/min，降压速度为0.5MPa/min。
(8)升压到80%试验压力时，停止升压，检查进水阀的严密性。无问题后将压力升至试验压力，进行全面检查。
(9)工作水压试验的合格标准：
1)受压元件金属壁和焊缝没有任何水珠和水雾的泄漏痕迹。
2)关闭进水门，停止给水泵后5min内降压不超过0.5MPa。
(10)水压试验结束，通知汽机停用给水泵。
3.答：(1)连锁及保护试验要求：
1)连锁和保护静态试验合格，才能进行动态试验。
2)辅机的各项连锁和保护试验应在分部试验前完成。
3)主机各项连锁和保护试验应在总连锁试验合格后进行。
(2)根据本厂实际设备系统进行操作，完成连锁和保护试验。
4.解：(1)锅炉辅机每小时总耗电量为：
ΣP＝D(x＋s＋g)＋Bzh
＝670(2.4＋3.5＋8)＋98×27＝11959kW
(2)锅炉的净效率为：
jx＝r－3600ΣPb/BQnet.ar
＝(92.2－3600×11959×0.35／98×10３×20930)100%
＝92.2－0.0073＝92.19%
答：该锅炉的净效率为92.19%。
高级锅炉运行值班员知识要求试卷答案
一、选择题
1.(B)；2.(C)；3.(C)；4.(B)；5.(C)；6.(D)；7.(D)；8.(A)；9.(B)；10.(A)；11.(A)；12.(D)；13.(B)；14.(C)；15.(C)；16.(A)；17.(D)；18.(C)；19.(B)；20.(C)；21.( B)；22.(C)；23.(B)；24.(C)；25.(B)。
二、判断题
1.(×)；2.(√)；3.(√)；4.(×)；5.(×)；6.(×)；7.(√)；8.(×)；9.(√)；10.(×)；11.(√)；12.(√)；13.(√)；14.(√)；15.(√)；16.(×)；17.(√)；18.(×)；19.(×)；20.(×)；21.(×)；22.(√)；23.(√)；24.(×)；25.(√)。
三、问答题
1.答：锅炉最佳运行方式的确定可以从两个方面予以考虑。
(1)锅炉在不同负荷下的最佳运行方式。
通过燃烧调整，可以获得锅炉运行中的过量空气系数、煤粉细度、一二次风速、风率的最佳值以及各燃烧器合理的负荷分配方式等。将它们使用在锅炉运行的稳定负荷中，便可获得较经济的运行方式，且一般可在75%～100%的锅炉负荷范围内使用。
(2)锅炉的经济负荷。
在75%～100%的锅炉负荷范围内，将燃烧可变因素稳定在燃烧调整的最佳值和合理运行方式下，进行负荷变化与锅炉效率的特性试验，可得出不同负荷下的锅炉效率。其中效率最高的锅炉负荷即为锅炉的经济负荷。对带基本负荷和中间负荷的发电机组，应尽量长时间在这一负荷附近运行。
2.答：机炉协调控制方式投运时必须慎重，应逐步根据现场实际情况投运。调整、监视失误或盲目投运都可能造成机组参数和负荷的波动，甚至引起机组掉闸事故。具体应注意以下几点：
(1)协调控制方式应根据电网的要求、机组的型式和机组当时的运行状况进行投运。
(2)投运时应本着由低级到高级逐步投运的方式进行，并且每投一级均要进行一段时间的稳定和对调节特性的考验，以免由于设备故障或调节系统故障导致参数大幅度波动或超限。
(3)协调控制投运应以机组安全经济运行为基础，设备系统故障或经济性下降时，应及时解列。
(4)协调控制方式投运后，要密切监视协调控制主控器和各自动调节系统的运行情况，发现调节失灵或自动跟踪不良时应立即解列，特别是在自动装置刚刚投运和变工况时。
(5)主要辅助设备故障运行或掉闸时，应根据故障的严重程度和范围解列部分自动装置，切换为手动调节，待故障解除后再逐步投入。
(6)在协调控制投运方式下应特别注意监视主汽压力、汽轮机前压力偏差、发电机负荷的变化情况，当主汽压力变化幅度较大或发电机负荷大幅度变化时，应立即解列自动。
(7)应监视各部温度及各辅机设备的出力情况。对于直吹式制粉系统应特别注意运行中的磨煤机出力分配和各自磨煤机的出力大小，以防止由于磨煤机出力分配不当而引起磨煤机掉闸和磨煤机掉闸后负荷大幅度波动，或部分运行磨煤机超出力运行的问题。
(8)事故情况下要特别注意机炉之间的配合，要统筹兼顾全面考虑，以防事故扩大和损坏设备。
3.答：当汽轮机负荷增加时，若运行工况不变，则锅炉蒸汽量(过热和再热蒸汽)增加，蒸汽压力降低，蒸汽温度降低，汽包水位先升高后降低，当汽轮机调速汽门继续开大时，上述变化要持续下去。当燃烧工况加强，给水量增大时，为维护炉膛负压一定，烟道负压增大，送引风机风量挡板开度指示增大，送引风机电流表指示增大，空气预热器出口风压和二次风压也增大，热风温度升高，由于锅炉产汽量增大，蒸汽压力和温度逐渐升高，为避免蒸汽超温，增大喷水量或采取其他措施使汽温恢复定值；同时汽包水位逐渐升高恢复规定值。
4.答：(1)随着参数和容量的提高，蒸汽的过热热逐渐增加，过热器受热面也随之增大，以至在水平烟道内布置不下，因此可将部分受热面移至后竖井低烟温区。这样布置的结果使受热面更大，更不经济，甚至影响其后受热面的布置，这就迫使将部分过热器热面移至炉膛。
(2)随着容量和参数的提高，锅水的汽化热减少，同时炉膛内壁面积的增加相对较少，敷设的水冷壁受热面也相对较少，但炉膛的热负荷则随容量的增大而增大，要将烟气冷却到一定程度就感困难，因此为过热器部分受热面移至炉膛提供了机会。对于超高压锅炉还布置有前屏或大屏。
(3)从汽温特性的角度来分析，也需要将部分过热器受热面移至炉膛，形成辐射过热器，构成组合过热器，使汽温随负荷变化而平稳变化。
5.答：蒸汽含杂质过多，会引起过热器受热面、汽轮机流通部分和蒸汽管道沉积盐。盐垢如沉积在过热器受热面壁上，会使传热能力降低，重则使管壁温度超过金属允许的极限温度，导致管子超温烧坏；轻则使蒸汽吸热减少，过热汽温降低，排烟温度升高，锅炉效率降低。盐垢如沉积在汽轮机的通流部分，将使蒸汽的流通截面减小、叶片的粗糙度增加，甚至改变叶片的型线，使汽轮机的阻力增大，出力和效率降低；此外将引起叶片应力和轴向推力增加，甚至引起汽轮机振动增大，造成汽轮机事故。盐垢如沉积在蒸汽管道的阀门处，可能引起阀门动作失灵和阀门漏汽。
四、计算题
解：锅炉输入热量Qr＝BQnet.ar＝16346×22676＝3.7×108kJ/h
锅炉输出热量Q＝D(hgr－hgs)＝130000(3332－728)＝3.39×108kJ/h
锅炉效率＝Q／Qr×100%＝3.39×108／3.7×108×100%
＝91.62%
答：此台锅炉效率是91.62%。
五、画图题
动力装置图见图11-016-5，T-s图见图11-016-6。
图11-016-5 再热循环装置系统图
图11-016-6 再热循环的T-s图
其中1-2为在汽轮机高压缸中绝热膨胀过程；
2-3为在锅炉再热器中的等压吸热过程；
3-4为在汽轮机中低压缸的绝热膨胀过程；
4-5为在凝汽器中的等温放热过程；
5-6为在加热器及省煤器中等压吸热过程；
6-7为在炉膛水冷壁中的等温吸热过程；
7-1为在锅炉过热器中的等压吸热过程。
提高介质压力，使吸热平均温度升高，可使循环效率提高，提高过热蒸汽及再热蒸汽温度，同样使循环的平均吸热量升高，从而使循环效率提高。
高级锅炉运行值班员技能要求试卷答案
1.答：(1)水冷壁泄漏：
1)给水流量大于蒸汽流量。
2)锅炉本体周围有明显的汽流声。
3)当水冷壁爆破时，汽包水位和蒸汽压力有下降趋势。
4)炉膛负压减小或变正。
5)降低锅炉负荷，将点火油系统燃烧器喷嘴投入，磨煤机停止运行，从炉膛看火孔可以明显看到泄漏部位汽流。
(2)过热器泄漏：
1)给水流量与蒸汽流量差值增大。
2)过热器部位有明显的泄漏声。
3)过热器部位吹灰器孔有水蒸气和烟气冲出。
4)过热蒸汽温度不稳定，而且个别管壁温度有相应变化。
(3)再热器泄漏：
1)再热器烟道侧有泄漏声。
2)再热器部位吹灰器孔有水蒸气和烟气冲出。
3)再热器管壁温度有相应变化。
4)汽轮机中压缸进口汽压下降。
(4)省煤器泄漏：
1)排烟温度降低。
2)省煤器烟道处有泄漏声。
3)给水流量与蒸汽流量差值大。
4)空气预热器灰斗处有水蒸气或湿灰。
5)烟道两侧出现较大的烟温差。
6)省煤器、空气预热器阻力将增大。
2.答：燃烧调整是调节燃料量、送风量和引风量，使这三个被调量的调节配合适当。
(1)燃煤量的调节方法与锅炉负荷变化的幅度和制粉系统型式有关。
对于中间储仓式制粉系统，当锅炉负荷改变不多时，一般是调整给粉机的平衡控制器。改变给粉机转速，调节进入一次风管和燃烧器内的给粉量；当锅炉负荷改变较大时，可以改变投停燃烧器的只数及其相应的给粉机台数，以大幅度改变燃料量。
采用直吹式制粉系统时，若锅炉负荷变化较大，可以启动或停用一台磨煤机及其相应的制粉系统；当锅炉负荷变化不大时，可先调节磨煤机通风量，同时调节给煤机的给煤量。
不论采用哪种制粉系统，在调节一次风和给煤量后应及时调节二次风量，以保证最佳燃烧工况。
(2)送风量调节。主要是调节送风机入口导向调节挡板，尽量减少系统漏风，保证炉内最佳过量空气系数，以获得较高的锅炉效率。监视锅炉表盘上省煤器后烟氧表，控制燃烧调整试验的最佳值。
在运行中还要注意飞灰和灰渣中可燃物的含量，观察炉内火焰的颜色。
当两台送风机并列运行时，应同时改变两台送风机进口调节挡板开度，以使烟道两侧的烟气流动工况均匀；应注意观察电动机电流表、风压表、炉膛负压表及氧表指示值变化均匀表计不超限。
(3)引风机的调节。当燃煤量及风量进行调节后，其燃烧产生的烟气量也要变化，必须改变引风量来平衡，在调节引风量时，是以保持炉膛内一定的风压为准则。
调节方法与送风相同。调节引风机入口调节挡板开度来实现；当锅炉负荷发生改变而进行风量调节时，为了避免炉内出现正压现象，应先增大引风量，然后再增加送风量和燃料量。反之，在减少时，则应先减少燃料量和送风量，然后再减少引风量。
当锅炉装有两台引风机时，则与送风机调节方法相同。
当锅炉在除灰和除渣或打开看火孔观察炉内燃烧工况时，应适当提高炉膛负压，以保证运行人员的人身安全。
3.答：(1)当证实炉膛灭火后，应立即停止全部给粉机、油枪和制粉系统，全部切断向炉内的燃料供应，进行炉膛通风吹扫5min,以抽出炉内积粉，将所有自动改为手动，注意控制汽包水位0～＋50mm，控制汽温，关闭减温水。
(2)减少引、送风量至最低负荷值，保持炉膛负压－30～－50Pa，投入油枪引燃，着火后逐渐带负荷至正常。
(3)如果给粉机电源中断，应将所有给粉机操作开关拉回停止位置，投入油枪维持燃烧，将给粉机总开关重合一次。若重合无效，可切换为备用电源，重新启动。
(4)如果送风机电源中断，给粉机和制粉系统则相应跳闸，此时应将全部给粉机开关、磨煤机、排粉机、给煤机开关置于停止位置，投入油枪维持燃烧，将送风机重合闸一次。
(5)如果引风机电源中断，则送风机、给粉机以及制粉系统均跳闸，立即将所有跳闸机械开关拉回停止位置，引风机则应强合闸一次，如果强合无效，则停止运行。如果运行两台引风机而只有一台跳闸，可降低负荷运行；如果只有一台风机运行，而运行风机跳闸时，应开大引风机挡板，少开燃油，以自然通风维持油枪燃烧，迅速检查故障原因，如果电源短时间无法恢复，可以停止锅炉运行。
4.解：(1)风机入口全压＝－4＋0.03＝－3.97kPa
(2)风机出口全压＝0.2＋0.05＝0.205kPa
(3)风机产生的全压＝0.205－(－3.97)＝4.175kPa
依题意有：
＝－4kPa,Hd＝0.03kPa，＝0.2kPa，＝0.05kPa，Hdb＝－2.4kPa，Q＝5.4×105m３／H
风机有效功率：＝426.02×150／102
＝626.5kW
风机风门节流损失：
＝163.265×150／102
＝240.095kW
答：引风机的有效功率为626.5kW，风门的节流损失为240.095kW。
5.运行分析可分为岗位分析、定期分析和专题分析三种。
搞好运行分析，首先应掌握大量的基础数据：
(1)收集新机组和机组大小修前后启动调试的各种蒸汽参数，以及点火和助燃用油耗油量、升温升压速度、热偏差等有关数据。
(2)收集本厂锅炉发生的事故、故障和异常等有关参数。
(3)收集本厂锅炉过热器、再热器超温记录，掌握受热面超温与机组运行方式的关系。
(4)收集发电锅炉设备不正常的声响、振动、气味、液位、电流等变化情况。
(5)锅炉检修期间应收集炉膛内部结焦情况，蒸汽吹灰器吹扫水冷壁情况，水冷壁外壁高温腐蚀情况、磨损情况，二次风调节挡板内部位置与外部实际位置对应情况。
经过长期收集资料不断进行总结分析，在实践中总结经验教训。当锅炉在运行过程中发生异常情况时，根据上述资料进行对比分析，可以找出锅炉异常情况的原因，以制定相应的安全技术措施。
锅炉运行技师知识要求试卷答案
一、选择题
1.(D)；2.(B)；3.(A)；4.(D)；5.(C)；6.(B)；7.(A)；8.(D)；9.(A)；10.(D)；11.(C)；12. (C)；13.(D)；14.(B)；15.(A)；16.(D)；17.(B)；18.(A)；19.(B)；20.(D)；21.(A)；22.(C)；23.(D)；24.(A)；25.(B)。
二、判断题
1.(×)；2.(√)；3.(×)；4.(×)；5.(√)；6.(×)；7.(√)；8.(√)；9.(×)；10.(×)；11.(√)；12.(√)；13.(×)；14.(√)；15.(√)；16.(√)；17.(×)；18.(√)；19.(×)；20.(√)；21.(√)；22.(×)；23.(×)；24.(√)；25.(×)。
三、问答题
1.答：(1)控制一次风量，适当降低一次风速及风率，提高一次风温，改乏气送粉为热风送粉。
(2)燃烧器尽可能集中使用，根据汽温情况，前后墙对冲布置的尽可能用上两排燃烧器，四角布置的尽可能用各角的上两排燃烧器，其上层二次风可开大些，下层二次风开小些，但以下二次风口托住煤粉，使火焰不下沉为原则，中间二次风可关小或关闭。
(3)根据燃煤情况，适当提高磨煤机出口温度。
(4)适当提高煤粉细度。
(5)尽可能提高给煤机或给粉机转速，保证一次风燃烧器的煤粉浓度。
(6)低负荷运行期间可采用滑压运行，控制好负荷变化率。
(7)燃烧出现恶化时要及时投油助燃。
(8)设备方面要采用目前较成功的多功能船体燃烧器、浓淡燃烧器和可调钝体燃烧器等，提高煤粉稳燃性。
2.答：压红线运行就是把运行机组主参数如主汽压力、主汽温度和再热汽温维持在设计值上稳定运行。如国产200MW机组，其锅炉设计主汽压力为13.72MPa，主、再热汽温为540℃，锅炉运行中能控制在这个参数上运行，即称之为压红线运行。
意义：(1)可以提高机组效率，降低发电煤耗。
(2)由于运行人员需精心操作，精力集中，能及时发现和处理异常情况，提高了安全运行水平和操作技能。
(3)需要设备运行可靠，故提高了设备健康水平。
3.答：(1)锅炉启动初期，水循环尚没正常建立，汽包内的水流动较慢，汽包下部是未饱和水或饱和温度较低的水，汽包上部是点火后水冷壁产生的蒸汽。汽包下壁与水直接接触传热速度较慢，金属温升不多，而汽包的上壁直接与蒸汽接触，由于蒸汽凝结时的放热系数要比水的放热系数大好几倍，使汽包上半部温度升高较快，因而形成了汽包上下壁较大的温差。
(2)锅炉启动过程中，防止汽包上下壁温差过大的主要措施有：
1)严格控制升压速度，尤其是低压阶段的升压速度应力求缓慢，这是防止汽包上下壁温差过大的重要和根本措施。
2)升压初期汽压的上升要稳定，尽量不使汽压波动太大。
3)加强锅炉水冷壁下联箱放水。燃烧器对称、均匀使用，使受热均匀，促进水循环。
4)对装有邻炉加热装置的锅炉，可适当延长加热时间，在不点火情况下，尽量提高锅水温度。
5)尽量提高给水温度。
4.答：(1)点火前必须对汽水受热面进行循环清洗，以确保受热面清洁，直到水质合格后才能点火。
(2)点火前要在汽水受热面中建立一定的启动流量和压力。其目的是：①点火后冷却受热面；②保证水动力的稳定性，防止产生脉动现象；③防止垂直上升管屏中发生工质的停滞、倒流现象。
(3)在工质升温过程中，工质状态不断变化、产生膨胀。如膨胀过程控制不当，将会引起锅炉超压和启动分离器满水、超压的危险。
(4)在直流锅炉中装设有启动旁路系统，用以建立启动流量，回收工质和热量，保护再热器。
(5)因为没有汽包，不受汽包壁温差的限制，启动速度快。
5.答：所谓运行分析就是从安全经济运行的主要目标出发，运用科学的方法对所掌握的资料进行分析研究，通过生产技术指标的数量关系来认识设备系统的安全经济性能及其发展变化规律，从而发现问题，找出原因，提出解决问题的方法。
运行分析的方法通常采用对比分析法、动态分析法及多元分析法。
运行分析按组织形式可分为岗位分析、定期分析和专题分析等三种形式。
四、计算题
1.解：(1)全厂总效率＝(3600／4.1816×7000×b)×100%
＝(3600／4.1816×7000×373×10－3)×100%
＝32.97%
(2)发电煤耗bf
bf＝b(1－Δn)＝373(1－0.076)＝344.7g/kW·h
(3)锅炉效率
b＝(q/4.1816×7bf)×100%
＝(2200×4.1868／4.1816×7×344.7)×100%
＝91.3%
答：发电厂总热效率为32.97%，发电煤耗为344.7g/kWh，锅炉效率为91.3%。
2.解：每千克煤需要理论空气量为
V＝0.0889Car＋0.265Har－0.0333(Oar－Sar)
＝0.0889×54.2＋0.265×2.1－0.0333×(3.8－1.1)
＝5.29m3/kg
B＝D(hgr－hgs)／Qnet,ar
＝670×103×(860－240)×4.1868／20306×0.9
＝95166kg/h
Δ＝2－2＝［21／(21－6)］－［21／（21－４）］
＝1.4－1.24＝0.16
每小时漏风量ΔV＝ΔαBV
＝0.16×95166×5.29
＝80548m3/h
答：该炉空气预热器每小时漏风量为80548m3／h。
五、识图题
1.答：以热风炉烟干燥—热风送粉为例，制粉系统图及主要设备、管道名称见图11-016-7。
图11-016-7
1—热风管；2—磨煤机；3—冷风入口；4—给煤机；5—原煤；6—闸板； 7—锁气器；
8—燃烧器；9—锅炉；10—送风机；11—空气预热器；12—压力冷风管；
13—再循环管；14—二次风管；15—防爆门；16—抽烟管；17—炉烟热风混合室；
18—下行干燥管；19—一次风机；20—乏气喷嘴；21—回粉管；22—排粉机；23—粗粉分离器；
24—一次风箱；25—给粉机；26—混合器；27—排湿管；28—煤粉分离器(细分离)；
29—转换挡板；30—螺旋输粉机(绞龙)；31—煤粉仓
2.答：以某厂670t/h炉辅机跳闸连锁方框图(图11-016-8)为例。
图11-016-8
锅炉运行技师技能笔试题答案
一、安全排障能力
1.答：(1)安装炉膛灭火保护装置，装有大量程炉膛风压表。
(2)锅炉设备状况良好，发现缺陷要及时处理。
(3)严密监视炉膛燃烧情况，保持合理的气粉比，使燃烧稳定。
(4)发现锅炉灭火或燃烧恶化，已接近锅炉灭火时，要立即停止一切燃料供应，进行充分通风。禁止关小风门，继续供应燃料使其爆燃。
(5)提高来煤质量，在煤种杂、质量差别较大时，要采取混煤措施，严格燃料管理。
(6)提高运行人员的技术水平和监盘质量。
2.答：当运行工况正常而仪表显示异常，主要有四种现象：偏大、不动、偏小和到零。
偏大：差压表负压侧泄漏使压差增大，则指示偏大；天气寒冷使仪表管内液体冻结，则指示偏大，二次仪表零位不准，使指示偏大。
不动：一次门关闭、仪表管堵塞，造成指示偏小或不动；指针或仪表传动机构卡住。
偏小：差压仪表的正压侧泄漏，使压差减小，指示偏小；仪表管轻微堵塞或泄漏。
仪表指示到零：仪表电源中断；仪表接线开路或短路。
二、计算和表达能力
答：按本厂实际情况答。举例：
(1)通知汽机值班人员，做好水压试验的检查与准备工作。
(2)锅炉侧各疏放水门关闭，空气门开启。
(3)做好防止锅炉超压试验工作，如事故放水门、向空排汽门好用。
(4)安全门解列，防止启座。
(5)联系汽机、启动给水泵，锅炉按规程要求上合适温度(一般控制在30～70℃)的除盐水。各处空气门跑水后关闭。升压时汽包壁温一般要求50℃以上。
(6)控制好升压速度，约0.3MPa/min，压力达工作压力时，全面检查无问题后，解列云母水位计，按0.1MPa/min速度继续升压至超压试验压力要求。
(7)在超压力状态下保持5min后，降至工作压力下，方能进行全面检查。
(8)水压试验结束后，按0.5MPa/min速度降压至零，开启各部疏水、空气门，恢复安全门及云母水位计。
三、分析和判断能力
答：(1)操作步骤：
1)联系值长、班长，＃1、＃2司炉做好给水管路解列运行的准备工作。
2)关闭09、11号门，停电上锁，挂勿动牌。
3)关闭01、03、05、14、16号门，上锁并挂勿动牌。
4)开启06号门，停电上锁并挂勿动牌。
5)07号门开启一半。
6)缓慢开启15、19、17、20号门，上锁并挂勿动牌。
7)开启18号门。
(2)采取的安全措施：
1)注意保持＃1、＃2炉负荷稳定，注意给水压力变化，防止切换过程中影响锅炉进水量。
2)操作完毕后，检修和运行负责人应共同检查需检修段给水管道确已与运行部分隔绝，有关各阀门已加锁。
3)检修段的给水系统内的汽水确已放净，方可发票开工。
四、质量与管理能力
1.答：(1)从网局调度看，让坑口电站尽可能多带负荷，即让发电费用最低的电厂多带负荷。
(2)对单个电厂来说最佳负荷调度方案应是由费用微增量最小的机组来承担下一个负荷微增量，即按消耗等微增率的分配原则进行负荷调度。
2.答：运行人员“三熟”是：熟悉设备、系统和基本原理，熟悉操作和事故处理，熟悉本岗位的规程制度。
运行工人的“三能”是：能分析运行状况，能及时发现故障和排除故障，能掌握一般的维修技能。
请您点赞+在看，转发身边人进行分享交流↓↓↓
