NVIDIA、AMD、阿里云、华为，四家都在做同一件事——把尽可能多的加速器塞进"一个能被软件当作单台机器使用的域"。但他们对"域"的定义、边界和实现路径，分歧比共识大得多。

本文基于截至 2026 年 10 月的公开材料，逐项核对四家的芯片规格、整机规格、互连拓扑与交付状态。全文的关键数字都标注了证据等级，查无来源的数字会被明确标出而不是略过。

引言：一个机柜，到底是一台机器还是一组设备？

过去二十年，服务器形态的争论基本围绕"多核还是多机"展开。到了 AI 时代，这个问题换了个问法：72 张 GPU 装进同一个机柜，它们是一台机器，还是一组碰巧住得很近的设备？

答案不在机柜里，在软件能看到什么。调度器要能把这 72 张卡当成一个可切分的资源池；通信库要能在这个池子里做 all-to-all 而不掉进慢路径；故障域管理要承认这个池子是一个整体。这些条件同时满足时，超节点才成立——否则它只是一台"密度很高的服务器"。

NVIDIA 把这件事讲得最直白。在其官方参考架构里，GB200 NVL72 的 9 个 NVLink 交换托盘被描述为负责"全部 72 张 GPU 之间的全网状连接"（full-mesh connectivity between all 72 GPUs），每张 B200 有 18 条 NVLink 5 链路，"与 18 颗交换芯片各有一条专用链路"。到 Vera Rubin 一代，官方博客的措辞是"5000 根线缆构成的 NVLink 脊组成单一 all-to-all 拓扑，任意 GPU 都能以一致的延迟和带宽与任意其他 GPU 通信"。

这句话里的关键词是"单一"和"一致"。超节点的价值不在于把卡堆密，而在于让通信拓扑对软件透明。

但四家对"域该多大、用什么代价换"的答案完全不同，而这正是本文要拆开的地方。

为什么现在写这篇

2026 年恰好是四家都拿出机架级答案的一年。NVIDIA Vera Rubin NVL72 于 1 月 CES 发布、Q1 投产；AMD Helios 于 7 月 23 日 Advancing AI 正式发布并进入 full production；阿里云磐久 AL128 已规模部署；华为 Atlas 950 SuperPoD 规划 Q4。

同时，这个领域的口径混乱程度已经到了会写错文章的地步。光是核对公开材料，本文就查出 6 处厂商内部自相矛盾、4 个被广泛传播的错误数字、3 处系统性口径陷阱——其中有几个流传极广，连行业分析文章都在照抄。

更值得写的是：四家的路线正在收敛到同一个方向，但收敛的过程里藏着一个与"交换层级"和"收敛比"有关的反直觉事实。留到第 1 章展开。

先交代三个口径问题，否则后面的数字会算错

口径问题一：NVIDIA 的 NVL144 和 NVL72 是同一台机器。

144 个 die 装在 72 个封装里，所以两个数字都对。NVIDIA 高管在 CES 沟通会上明确表示这次改名"并不意味着系统规模变化"。

任何拿"NVL144 单柜 600kW"做论据的材料都是过期错误——NVL144 已更名 NVL72，实测功耗是 188/228 kW（下文有来源）；600 kW 只出现在一个已被取消的过渡方案语境里。

口径问题二：单柜卡数 ≠ 单域卡数。

阿里云磐久 AL128 的单柜支持 128–144 张 GPU。但这个数字很容易被误读为"阿里的 scale-up 域有 128 卡"。实际上，按阿里云 2025 年 11 月的官方技术长文，AL128 的机柜里划分了上下两个 ScaleUp 域，每域一组 AL64，即每域 64–72 卡。

这个区别在第 4 章会变得很关键——因为它直接决定了 AL144 那句"域规模 2×"是怎么算出来的。

口径问题三：四家的产品都必须分"单柜"与"多柜"两层来比。

这一条最容易被忽略，却最容易导致错位比较。详见 1.3 节。

证据等级说明

本文用一个五级体系标注每个关键数字的来源可靠性，后文表格中会直接标出：

A 与 B 的区别值得强调：厂商规格表和官方技术长文（A）经过产品与法律流程，发布会幻灯片（B）没有。而发布会口径（B）常被误当作实测引用，这是本领域最常见的引用错误之一。

第 1 章 对比的尺子：六个维度、两个概念、两个层级

在比规格之前，先立尺子。否则就会陷入"谁的单卡算力高"这种既没有答案、也没有意义的争论。

1.1 六个维度

维度一：计算芯片。加速器的制程、HBM 容量与带宽、低精度算力（注意 dense/sparse 口径）、TDP。这一维度最容易被营销数字污染，处理方式见第 8 章。

维度二：主控 CPU。核数、内存通道、与加速器的配比，以及在 Agentic 负载里的角色。这一维度常被忽略，但它是"超节点是计算平台还是完整计算机"的分水岭——华为是唯一把 CPU 直接拉进 scale-up 域的一家。

维度三：Scale-up 互连。这是本文的主战场——协议、单卡带宽、域规模、交换芯片、无收敛还是有余量、铜光分段。

维度四：Scale-out 网络与网卡/DPU。速率、协议栈、卸载能力、收敛比是多少。

维度五：整机与工程。单柜卡数、功耗、供电架构、液冷方式、可维护性、机械精度。

维度六：软件与生态。通信库、内存语义、开放程度、迁移成本。

这六个维度构成了本文后面的所有对比表——每一张都在回答其中一项或几项。

1.2 先把两个概念定义清楚：scale-up 与 scale-out

这两个词被用得很滥。很多文章把它们简化成"柜内 vs 柜外""快 vs 慢"，或者更常见的一种——"铜 vs 光"。前两个不准确，第三个是错的。

正确的理解方式是四个正交的设计轴（这是本领域目前较完整的分析框架）：

这四个轴相互正交——介质不等于协议，协议不等于拓扑。最容易搞混的两组是：

• • 介质 ≠ 域类型：scale-up 域既可以用铜也可以用光（详见 1.2.1 的警示）。
• • 协议 ≠ 拓扑：华为的 CM384 与 UB-Mesh 用同一套 UB 协议，拓扑却完全相反（前者交换式全对全，后者 nD-FullMesh 直连）——把拓扑特征安到协议头上，是这批公开材料里最高频的事实错误，连论文都犯过。

那么 scale-up 与 scale-out 的区分落在哪个轴上？

落在②（协议语义）+ ③（拓扑与距离）+ 端点集合这三件事上，不在①（介质）上。综合 UALink 联盟规范、OCP（SUE / ESUN）文档、NVIDIA 官方参考架构与华为、阿里的官方论文，业界区分可以收敛到三条判据。这三条里既没有"介质"，也没有"收敛比"——后者的说明见 1.2.2 节末尾。

1.2.1 三条真判据

三条判据里，内存语义是最硬的一条，也是四家来源最一致的：

• • UALink 白皮书：scale-up 是"机架内域，加速器、CPU 与内存池需要带内存语义的紧耦合通信"，支持 read / write / atomic，57 位地址空间。
• • OCP SUE：scale-up 要"在 XPU 之间搬运内存事务"，需求表里列的是 one-sided operations / memory load-store-atomics / shared memory (PGAS)。
• • 华为官方给了最清晰的二分：UB 的 API 分两套——「memory-semantic API，load/store 同步」与「message-semantic API，URMA 异步」。
• • 阿里官方：ScaleOut 层用 RDMA / RoCE，而 ScaleUp 域搬的是 GPU 内存数据。

⚠️ 一个必须避免的误读：判据二说的是"距离"，不是"铜还是光"。

很容易顺手写成"scale-up 用铜、scale-out 用光"——这是错的。介质（铜 / 光）与 scale-up / scale-out 是两个正交的设计轴。

scale-up 域本来就在大规模用光，而且这已是行业共识：

• • NVIDIA NVL576官方原文：把 8 个机柜组合成单一 576-GPU NVLink 域，用的是 "copper and direct optical connections"——铜与直连光并用。
• • 华为 UB：板内铜 + 跨柜光（CM384 单超节点用了 6,912 个光模块）；Atlas 950 的柜间更是全光 Clos。
• • 阿里 AL144：用二级 SNPO 光互连扩展的正是 ScaleUp 域。
• • 最直接的证据是那个标准化组织的名字：2026 年 3 月由 AMD、Broadcom、Meta、Microsoft、NVIDIA、OpenAI 联合成立的 OCI MSA，全称就是 "Optical Scale-up Consortium"（光 scale-up 联盟）——目标正是让 XPU 与 scale-up 交换机通过一层公共光 PHY 解耦。

正确的说法是：判据二约束的是电信号的可达距离（铜在 200G/lane 量级下约 2–4 米，光可达几十米乃至更远）。在这个距离之内，用铜还是用光是一个成本与稳定性的工程取舍；超出这个距离，光是唯一选择。它决定的是"域能延伸多远"，而不是"这个域属于哪一类"。

阿里 2024 年 UPN512 白皮书给过一组生产数据佐证这个取舍：月化链路抖动比例，铜缆为 1× 基线，去 DSP 的 LPO 光模块约 2×，传统带 DSP 的 FRO 光模块约 6×。这解释了为什么 NVL72 要在机柜内用铜 cartridge 把 72 张 GPU 压进一个域——在铜够得着的距离内，光没有性价比；也解释了为什么一旦跨柜就必须上光。

所以本文 1.3 节的"单柜 / 多柜"是机械边界，不是介质边界。单柜内通常用铜（距离短、铜更划算），跨柜必须用光（铜够不着）——但这是距离推导出的结果，不是"因为单柜是 scale-up 所以用铜"。

顺带一个更有意思的推论：正因为光是"延伸域"的手段，所以四家往多柜走时全部上了光，而不是把光留给 scale-out。这不是巧合——光是多柜 scale-up 能够成立的前提条件，而不是 scale-out 的标志。本文第 7 章会回到这一点。

1.2.2 一个可用的速判

三条判据里，内存语义是最容易一眼看出的：

问一句"加速器之间能不能直接 load/store 对方的内存"——能，就是 scale-up；只能 put/get 消息，就是 scale-out。

至于跳数、距离、收敛比，都是在这个分类之后才需要关心的设计参数。

关于"收敛比"的一个提醒：另一个常被拿来区分的指标是无收敛 / 有收敛。它也不成立——两侧都有反例（华为 UB-Mesh 的 scale-up 域明示"逐层收敛"，而阿里 HPN 的 scale-out Tier-1 是 1.067:1；OCP SUE 的需求表里根本没有这一项）。

收敛比的正确位置是"逐层设计参数"，本文会在用到它的地方分别展开：第 4.6 节（阿里 HPN 的逐层数字）、第 5.4.2 节（华为两代相反的选择），以及下篇第 6 章表 8的四家横向对照。

1.3 再把机柜分成两类：单柜与多柜

四家的产品线都要分两层看：

为什么必须分开比？三个理由：

第一，机械与电气的边界就在这里。单柜内的互连通常用铜——距离在两米以内，正交连接器直连，不需要光模块。一旦跨柜，距离超出铜的可达范围，必须上光。这是距离约束，不是"scale-up 必须用铜"（详见 1.2.1 节的警示）。

第二，单柜的域规模有一个硬上限。NVIDIA NVL72 的 72 卡，就是它的铜脊架构在一个机柜内的物理极限。要更大，只有两条路：换更宽的机柜（阿里选双宽），或者跨柜（华为选跨柜）。

第三，也是最容易被混淆的：单柜卡数和单域卡数不是一回事。AL128 单柜 128–144 卡，但它是两个64–72 卡的域。

所以后面的所有对比表，都按这两层分开列。

1.4 三层交换结构

三层之间的带宽落差是数量级的。NVIDIA 官方博客给过一个对比：VR NVL72 的 NVLink 域内聚合带宽是 260 TB/s量级，而跨出域之后的 InfiniBand / 以太网单卡带宽是 GB/s 量级——中间差了大约三个数量级。

这个落差意味着：模型并行组一旦被切到域外，吞吐损失会以数量级计。所以"域边界画在哪里"比"链路跑多快"更能决定实际性能。

1.5 看四家的统一框架：三个必答问题

四家都在往多柜走，但走法各不相同。要把它们放在同一张桌上比，需要先立三个问题——这三个问题也是后面四章的统一分析框架。

问题一：跨柜之后，它还是不是一个 scale-up 域？

按 1.2 节的判据，要看三件事：跨柜后还有没有内存语义（能不能直接 load/store 远端内存）？距离是否还在设计包线内（UALink 的铜缆 <4 米显然不够跨柜，所以必须上光——这不是简单的加个光模块，而是协议层的重新设计）？端点集合是否仍然单一且已知？

问题二：它在哪些层级留了余量（收敛比）？

这一问不是分类判据（见 1.2.2 节末尾），但它是四家多柜拓展中最值得横向对比的工程参数。要问的是：在哪一层留了多少余量？这个余量是给谁的——给突发流量、给故障冗余、还是给多租户隔离？

问题三：用什么互连方案，为什么？

四种可能：私有协议走铜、私有协议走光、以太网派生协议、自研协议 + 自研光层——每一种的锁定程度完全不同。而厂商选择背后的理由通常有三类：延迟（单级 / 两级交换之争）、成本（光模块与交换芯片的 BOM）、生态（是否愿意被单一供应商锁定）。

这三个问题的答案分别落在两处：

• • 1.6 节回答"域能做多大、靠什么做到"——这是全文的核心问题，也决定了问题一与问题三；
• • 下篇第 6 章的表 8回答"各自留了多少余量"——那张表的稀疏程度本身就是结论：四家里只有阿里公布了逐层的准确数字，AMD 完全空白。

1.6 scale-up 域能有多大，靠什么实现

这是全文的核心问题。四家的所有技术选择——用什么协议、做几级交换、哪一段上铜哪一段上光、拓扑怎么摆——最终都是对这一个问题的不同回答。

1.6.1 先明确一点：这个答案只能在 scale-up 域里找

一个很自然的想法是：域不够大，就把集群做大。但 scale-out 域有自己的规模上限，而且这个上限有明确的官方依据：

两级 Clos 覆盖千卡级；万卡级普遍进入三层 Clos。这意味着**"把集群做大"替代不了"把域做大"**——域内与域外之间的带宽落差是数量级的（第 1.4 节已述），集群铺得再大也改变不了这一点。

一个需要谨慎处理的例外：阿里云的 HPN 在 2024 年论文里被描述为"双平面、两层设计，单 pod 最多互联 15,000 张 GPU"。这看起来支持"两级到万卡"，但要注意两点：这是 HPN 的原始版本，不是 HPN 8.0；且它与 NVIDIA、Meta 的公开设计点直接冲突。

同样叫"两级"，不同厂商的承载规模差了 3 倍以上——这说明"层级数"不是可比的度量，radix（交换芯片端口密度）与平面数才是。

1.6.2 域规模的阶梯：每一级都要跨过一道坎

scale-up 域不是连续长大的，而是一级一级跳上去的。每一级台阶都对应一个必须被解决的新问题：

这张表里有一条清晰的分界线：72–144 卡。

• • 这条线以下，是"机柜内的工程问题"——怎么把铜缆、交换芯片、供电和散热塞进一个柜子。域规模和机柜边界基本重合。
• • 这条线以上，是"跨机柜的系统问题"——怎么用光把多个柜子焊成一个域，并且让软件仍然认为它是一台机器。

所以域的每一次跃升，背后都是一次具体的技术突破：72 卡靠交换芯片，144 卡靠双宽正交背板，384 卡以上靠光 + 多级交换。

1.6.3 四家的实现方式：同一道题，四种答案

既然跨越条件各不相同，四家选出的组合也不一样：

四家的起点是相同的——单柜产品柜内都是单级交换：

• • 阿里云 AL128：官方技术长文原文——"单级交换拓扑"，"64 到 72 张 GPU 可以在单级交换拓扑下以非阻塞全网状模式连接"。它对两级的评价也很直接："两级交换拓扑会增加延迟，因此意义不大。"
• • NVIDIA NVL72：官方描述是"单一 all-to-all 拓扑"，72 张 GPU 经 NVSwitch 单跳全互连。
• • AMD Helios：官方 solution brief 写的是"单跳、多平面 fabric"。

但一旦跨柜，这条通则就守不住了：

前三个厂商的路径是"先把单柜做到单级交换，再往两级扩"；华为跳过了这个阶段，第一代 CM384 就把 scale-up 域做成了跨机柜的两级。

于是全文的主轴可以压成一句话：真正的分水岭不是"单级还是两级"，而是"你愿意用多少延迟预算换多大的域"。后面四章，就是四家对这个问题的四个回答。

一个分类法覆盖不到的玩家：严格说，"单级交换 / 两级交换"这个二分法并不普适。Google TPU 的 ICI 用的是 3D torus 直接网络 + 光路交换（OCS）重构拓扑——TPU v4 论文的措辞是"用户可以选择 twisted 3D torus 拓扑"、"OCS 像一块插线板一样跳过故障单元"。它根本没有交换机层级的概念。

所以当有人问"TPU 是几级交换"时，这个问法本身就不成立——它不在本文这条轴上。本文聚焦四家，不展开 TPU。

第 2 章 NVIDIA Vera Rubin NVL72：把"域"做成产品

2.1 代际定位：从 GB200 到 VR200，每代解决什么

NVIDIA 的机架级产品线走到第三代，每一代的命题都不一样：

• • GB200 NVL72（2024）：证明"机柜即域"这个形态可行。72 张 Blackwell + 36 颗 Grace，130 TB/s 聚合 NVLink 带宽。
• • GB300 NVL72（2025）：把推理性能与显存容量推上去，为 reasoning 负载做准备。
• • Vera Rubin NVL72（2026）：官方定位是"面向 Agentic AI 的机架级超级计算机"，同时服务四条 scaling law——预训练、后训练、测试时扩展、Agentic 扩展。

这个演进里最值得注意的是负载假设的变化。NVIDIA 在官方技术博客里给出的逻辑是：Agentic 系统会规划任务、调用工具、执行代码、在多个 agent 之间协调，这些交互会产生大量 reasoning token、撑大 KV cache，并且需要基于 CPU 的沙箱环境来验证结果。需求因此同时压在 GPU、CPU、scale-up 域、scale-out 网络和存储上。

这个判断解释了为什么 VR200 这一代不只是"换更强的 GPU"，而是变成了五种机架组成一个 POD。

2.2 域能做多大

先把本章的答案给出来。这正是第 1.6 节提出的那个问题：域能做多大，靠什么做到。

NVIDIA 的路径是先把单柜做满，再往多柜扩——72 卡是铜脊架构在一个机柜内的物理极限，跨到 8 个机柜就必须上两层交换。怎么做到的见 2.3 节，下一代路线见 2.7 节。

2.3 靠什么实现：单级全互连

这是理解 NVIDIA 路线的核心。

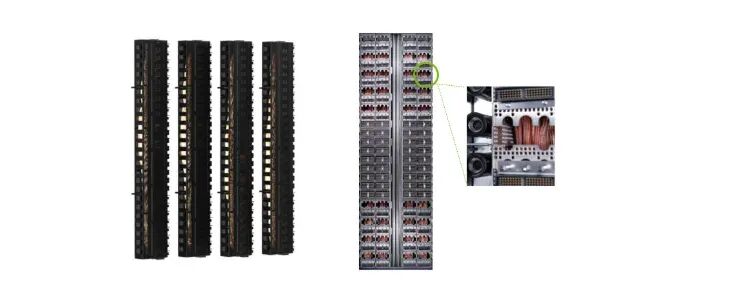

72 张 GPU 通过 9 个 NVLink 交换托盘构成单一的 all-to-all 域，任意两张 GPU 之间都是单跳。官方博客的措辞是：5000 根线缆构成的 NVLink 脊组成"单一 all-to-all 拓扑"，任意 GPU 都能以一致的延迟和带宽与任意其他 GPU 通信。

这个"一致性"是单级交换的本质优势——没有跨级跳数差异，没有多级交换的拥塞与延迟抖动。代价是交换芯片的端口数限制了域的上限：72 卡已经是这套铜脊架构在单机柜内的物理极限。

NVIDIA 自己也知道这个上限。官方博客写明，路线图"支持 scale-up 域规模扩展到 1152 GPU"。而实现方式就藏在下文 2.7 节的 NVL576 里。

2.4 芯片级规格

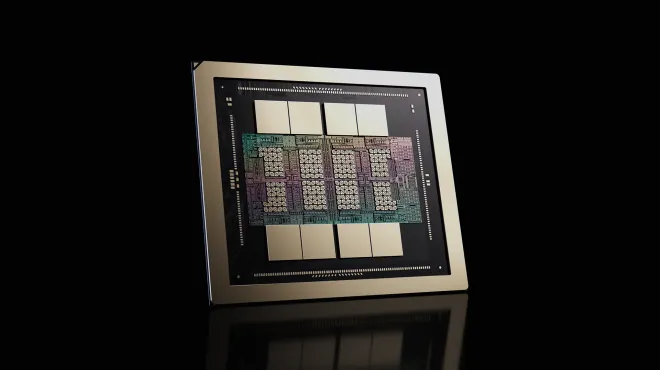

Rubin GPU（A 级，官方架构博客）

⚠️ 要注意的是：Rubin 的制程与 TDP，NVIDIA 官方从未给出数字。流传的"TSMC N3P、TDP 约 2300W"属于供应链推测，不是官方规格。

⚠️ 另一个更重要的口径问题：NVIDIA 官方写"50 PFLOPS NVFP4"，没有标注这是 dense 还是 sparse。这个缺失在后面与 AMD 对比时会变成一个大坑，详见 2.6 节。

Vera CPU（A 级，官方产品页）

互连与网络芯片（A 级）

⚠️ NVLink 6 的带宽，NVIDIA 自己两个官方口径打架。官方规格表写 3,000 GB/s per GPU（对应 216 TB/s 聚合），官方博客写 3.6 TB/s per GPU（对应 260 TB/s 聚合）。同一家公司的两个官方页面，差了 20%。

本文的处理方式：两个都列出，并指出官方未解释差异。这本身就是很好的方法论素材——如果连官方规格表与官方博客都能不一致，那么任何"单一权威数字"的说法都要打折扣。

2.5 整机与工程

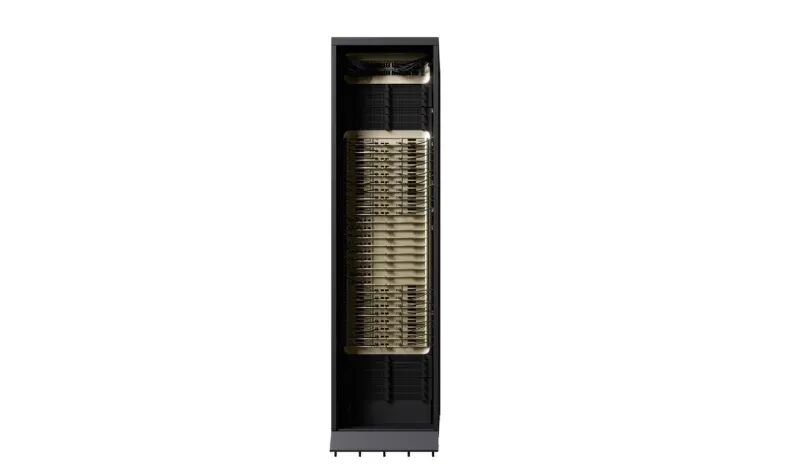

整机规格

官方规格表（A 级）

OEM 数据表（A 级，Pegatron RA4803-72N3）

这一份数据表的价值在于它给出了NVIDIA 官方未公布的整机柜功耗：

工程：把"可维护性"当成一等公民

第三代 MGX 机架有三点值得单独说：

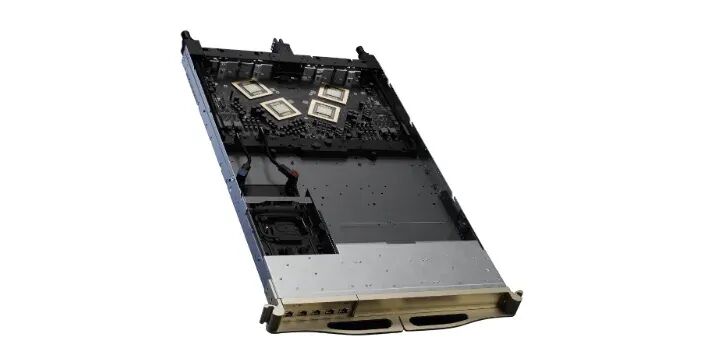

无缆、无管、无风扇托盘。计算托盘与 NVLink 交换托盘都采用 PCB 连接，不做线缆跳接，单宽 19 英寸设计简化了运输与物流。

Intelligent Power Smoothing（智能功率平滑）。AI 负载会产生大幅功率波动，MGX 的做法是用电容做机架级储能：负载突增时由电容补、负载骤降时电容充电，电网取电始终平稳。VR NVL72 这一代做到 400 J/GPU 的机架级储能（前代 6 倍），并让 GPU 持续监控电容荷电状态——官方给出的效果是峰值电流需求降低最多 25%。

45°C 温水液冷。官方称这一设计可在同一电力预算内容纳最多多出 10% 的 NVL72 机架。

2.6 POD 视角：从"一台机器"到"一个工厂"

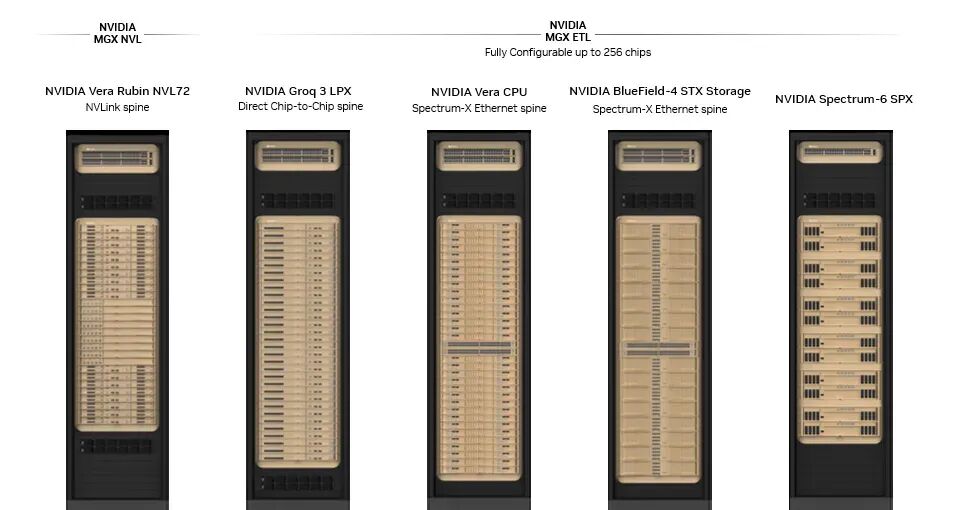

VR200 这一代最明显的思路变化，是 NVIDIA 不再只卖一个机柜，而是卖五机架组成的一个 POD。

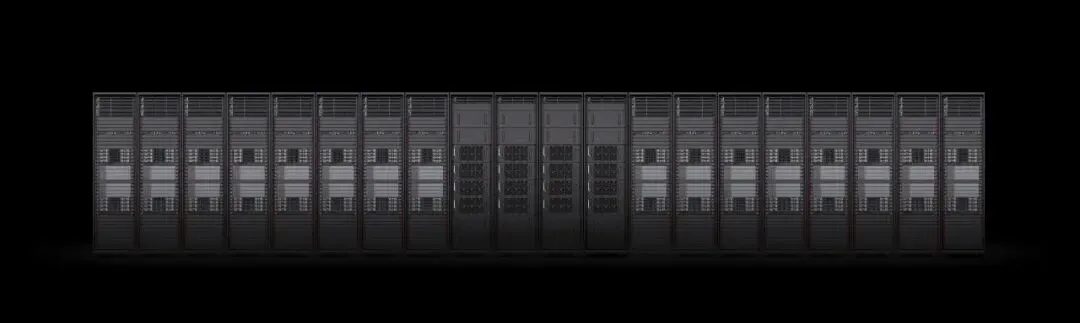

整个 POD 的规格：40 个机架、1.2 quadrillions 晶体管、近 20,000 个 NVIDIA die、1,152 张 Rubin GPU、60 exaflops、10 PB/s 总 scale-up 带宽。

这个 10 PB/s 值得停一下——它意味着 POD 内的 1152 张 GPU 全部被纳入了同一个高速域。而 1152，正是官方博客里"scale-up 域路线图支持到 1152 GPU"的由来。

2.7 下一代与裂缝

Vera Rubin Ultra NVL576（2027，官方口径）

NVIDIA 官方博客原文：

"NVIDIA Vera Rubin Ultra introduces a new two-layer all-to-all NVLink topologythat will enable developers to scale-up to 576 GPUs. Vera Rubin Ultra NVL576 will combine eight separate MGX NVL racks, each with 72 Rubin Ultra GPUs, all in a single 576-GPU NVLink domainwith copper and direct optical connections."

三个要点：两层（two-layer）、8 机柜、铜 + 直连光。官方还提到 NVL1152用类似的直连光做 rack-to-rack scale-up，并展示了内部原型机 Polyphe（基于 GB200 的多机架 NVL576 scale-up 原型）。

这句话的重要性在于：NVIDIA 自己承认单级交换撑不到 576 卡。机柜内 72 卡是单级，跨到 8 个机柜就必须上两级。这与第 1 章的论点完全吻合。

Kyber NVL144：NVIDIA 对"144 卡"的答案，每机架 NVLink 域翻倍至 144、可扩至 NVL1152、面向 Feynman 世代。

这里有个状态争议必须并陈：

• • SemiAnalysis 经 CNBC 报道：Kyber 因 PCB 中板可制造性问题延期逾 12 个月至 2028；相关细节为 78 层正交中板、M9 级覆铜板 + 石英布；NVL576 也可能延期或仅小规模生产；NVL72×2 背靠背过渡方案因云厂商反对被取消。
• • NVIDIA 官方回应（黄仁勋在摩根士丹利闭门路演）：Rubin Ultra 仍按原计划 2027 年量产交付；Kyber 机柜方案确实在升级、被更先进的可扩展架构取代，属架构优化而非延期；"四芯改双芯、性能与显存减半"的说法"未获官方证实，且与实际进展不符"。

两边都写，读者自己判断。这是"厂商路线图 vs 供应链现实"最典型的案例。

⚠️ 另外两个必须标注为传说的数字：

1. 1. "Kyber PCB 中板线宽线距 25µm"——查无来源。已核实的只有 78 层、M9 级覆铜板 + 石英布。这个数字流传很广，但没有任何一手来源。
2. 2. Rubin Ultra 单柜功耗 600 kW vs 660 kW：DataCenterDynamics 报 600 kW，TrendForce 报 660 kW，两个口径冲突。

本章结论

NVIDIA 卖的是确定性最强的 72 卡域：单级交换保证延迟一致，NVLink 6 + CUDA/NCCL/NVSHMEM 全栈协同保证软件体验，MGX 第三代保证可维护性。

代价有三：生态绑定（NVLink 是私有闭环）、域上限（单机柜 72 卡，要更大就得上两级）、代际节奏风险（Kyber 的争议说明先进封装的制造极限正在成为路线图的约束）。

但有一点必须承认：在"让软件相信这是一台机器"这件事上，NVIDIA 仍然是四家里做得最彻底的。

第 3 章 AMD Helios：用开放标准打闭环

3.1 定位：从 8 卡服务器到机架级系统

Helios 对 AMD 来说是一次形态跃迁，而不只是产品迭代。

在此之前，AMD 的 Instinct 平台是8 卡服务器级产品——MI355X 的官方脚注明确写着"8xGPU AMD Instinct MI355X platform"，AMD 从未定义过机架级的 scale-up fabric。Helios 是 AMD 第一个 rack-scale 设计：72 张 MI455X 组成单一 scale-up 域 + 单一 load/store 域。

它的底座是开放标准：

• • 机架形态用 OCP Open Rack Wide（ORW）双宽规范，源自 Meta 在 OCP 2025 提交的设计。AMD 的原话是"完全基于 ORW 开放标准构建"。
• • scale-up 用 UALoE（UALink over Ethernet），scale-out 用 UEC 对齐的以太网。

发布时间线：2025 年 6 月预览，2025 年 10 月 14 日向 OCP 提交参考设计，2026 年 7 月 23 日（Advancing AI 2026）正式发布并进入 full production，出货自 2026 Q3 末开始。

3.2 域能做多大

先把本章的答案给出来。

AMD 是四家里唯一没有公布多机柜架构细节的一家：没有类似 NVIDIA SuperPOD 那样的分层参考架构，没有拓扑图，没有交换芯片型号，也没有收敛比。官方对跨柜的唯一表述是一句 "scales across racks using UALink-over-Ethernet"。

怎么做到的见 3.3 节；这同时也是 3.7 节列出的第一个裂缝。

3.3 靠什么实现：开放标准下的混合实现

这是本章最值得展开的部分，因为它揭示了一个与宣传口径不完全一致的现实。

官方口径：UALoE over Ethernet，单跳、多平面 fabric（single-switch-hop, multi-plane fabric）；每 switch 托盘 2 颗 512-lane 200G ASIC，每 ASIC 216 条 UALoE(x2) 活跃链路，每托盘 21.6 TB/s 双向，6 个托盘合计 260 TB/s。

实际硅片：第三方架构拆解显示，Helios 的 scale-up 交换用的是 Broadcom Tomahawk 6（BCM78910）——512 lane @ 200Gbps，每 ASIC 432 lane 活跃。

为什么？因为原生 UALink 交换芯片没有及时到位。

这个事实很重要："教科书式的纯 UALink pod"目前并不存在。真实产品是"UALink 事务语义 + Ethernet 派生 fabric + Broadcom 交换芯片 + AMD GPU"拼起来的一台机器。

AMD 的官方文档里其实也留了余地：它同时使用 UALink、UAL over Ethernet 和"标准以太网 scale-up 交换"三种表述。对买方而言，规范名称没有"72 张 GPU 能否被通信库、runtime 和调度器当成一个稳定的 scale-up 域"重要。

⚠️ 顺带一个存疑项：ServeTheHome 拆解给出"每 GPU 36 条 UALoE 链路（对 12 颗 switch ASIC 各 3 条）"的数字，但 AMD 官方 brief 只写了"单跳、多平面"和"每机柜 6 个 switch 托盘"，没有给出 36/12 这组数字——它来自第三方拆解，不是官方口径。

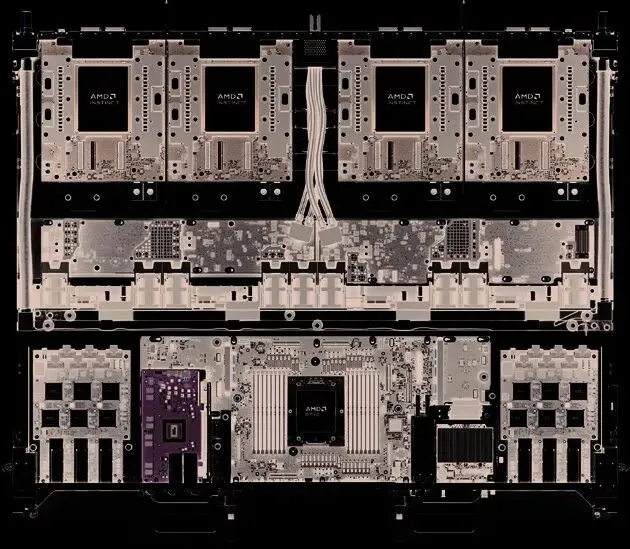

3.4 芯片级规格

Instinct MI455X（A 级，官方产品页与 datasheet）

⚠️ 两个口径问题必须注意：

第一，MI455X 的 TDP，AMD 官方产品页与 datasheet 都没有这个字段。网上流传的各种 TDP 数字都没有官方来源。

第二，型号命名。AMD 官方文件里不存在 "MI450X" 这个型号。2025 年 10 月到 2026 年 3 月的官方公告一律用 "MI450 Series"，2026 年 7 月上市的名称是 MI455X。MI400 系列包含 MI455X（前沿 AI）与 MI430X（主权 AI / HPC）。

EPYC "Venice"（第 6 代 EPYC 9006）（A 级）

网络芯片（A 级）

⚠️ 这里有一个代号纠错要提醒：网上常见"Salina 是自研 scale-up 交换芯片"的说法，是错的。Salina 是 400G DPU，Pollara 400 是上一代 400G AI NIC。Helios 里没有 AMD 自研的交换芯片（原因见 3.4）。

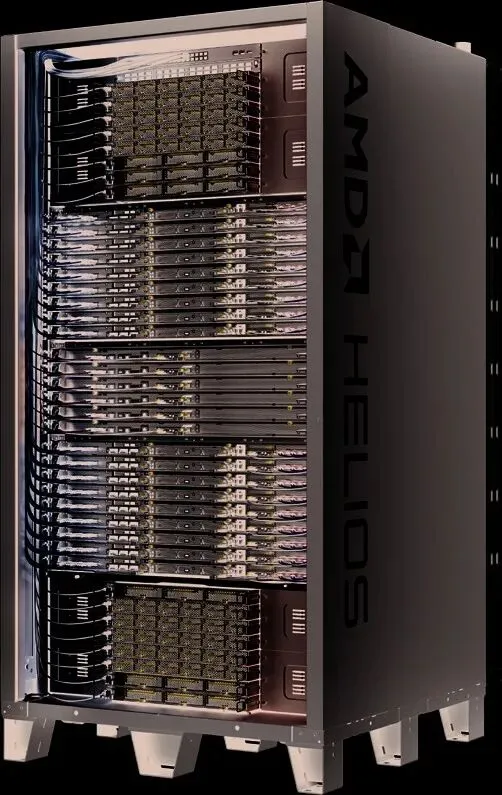

3.5 整机规格

功耗参考设计由 AMD 与 Schneider Electric 联合发布：单柜最高 246 kW，模块化可扩至 10.4 MW集群，液冷带走机架内约 84%的热量，满载 PUE 最低约 1.12。

3.6 客户与生态

AMD 这一代的客户名单是四家里最"豪华"的：

注意 HPE 的 Vultr 订单细节：交换托盘用的是 Juniper QFX5252，不是 AMD 自研芯片。这与 3.3 节的判断一致。

3.7 裂缝

第一，TDP 未公布。MI455X 的板卡功耗，AMD 官方从未给出。这在四家里比较特殊（NVIDIA Rubin、阿里真武同样未公布，但华为 Atlas 950 的单柜功耗是公开的）。

第二，AMD 官网自己两个数字打架。Helios 产品页的计算托盘段落仍保留着 2025 年的旧文案"每 GPU 19.6 TB/s"，而规格表与 datasheet 写的是 23.3 TB/s（与蓝图里的 1.67 PB/s 聚合带宽一致）。以 23.3 TB/s 为准。

第三，也是最关键的：AMD 是四家里唯一没有官方 800V 高压直流表态的厂商，也没有公开 2027–2028 的单柜功耗目标。在一个单柜功耗已经冲到 246 kW、下一代目标普遍指向 MW 级的行业里，这个空白值得注意。

第四，口径不可直接比。AMD 官方对比表宣称"FP4 峰值 +15% vs NVIDIA Vera Rubin NVL72"，但仔细看脚注：AMD 用的是 OCP MXFP4 dense，而 NVIDIA 对外宣传的 NVL72 是 3.6 EFLOPS NVFP4 sparse。dense 对 sparse 相比，这个 +15% 不能当实测结论。（AMD 的另一份材料确实是拿 MXFP4 dense 对 NVFP4 dense 比，但对外宣传时的口径混淆是真实存在的。）

本章结论

AMD 赌的是**"够用的域 + 开放的采购与运维"**。72 卡单级单跳域与 NVIDIA 持平（260 TB/s vs 216–260 TB/s），HBM 容量 31 TB 明显领先（NVIDIA 20.7 TB），客户名单覆盖了几乎所有头部 AI 公司。

但开放路线有一个尚未兑现的部分：scale-up 交换芯片目前是买来的（Broadcom Tomahawk 6），原生 UALink 交换芯片何时到位、是否自研，AMD 至今没有给出时间点。这让"开放"在现阶段更像是一种集成策略，而不是芯片策略。

成败取决于两件事：UALoE 的软件栈能否被云厂商真正消费，以及原生 UALink 交换芯片能否按时到位。

第 4 章 阿里云磐久 AL128：单级交换的最后一位坚定信徒

4.1 定位：从"整机"到"系统"

磐久 AL128 是阿里云在 2025 年云栖大会发布的一代超节点服务器（磐久 AI Infra 2.0），2026 年 5 月上阿里云百炼平台，目前已规模部署。

它的官方定位有一句话很值得注意："相较传统架构，磐久 AL128 的架构可以在同等 AI 算力下将推理性能提升 50%。"

这句话的措辞是"架构"而不是"芯片"。阿里云在这份技术长文里，把整个论证建立在互连方式的重构上，而不是单卡性能上。这个立场贯穿全篇。

AL128 在本文中的特殊价值：四家里，只有阿里云公开了一份接近论文级别的 scale-up 互连架构文档（2025-11-14，官方英文博客）。这份文档让外部第一次能看清一个中国厂商的机柜级 scale-up 拓扑到底怎么搭、SerDes 怎么分配、为什么不做两级交换。

换句话说：如果要理解"超节点"这类产品的工程细节，AL128 是四家里透明度最高的样本。

4.2 域能做多大

先把本章的答案给出来。

这里有一个必须分清的口径：AL128 单柜 128–144 卡，很容易被读成"一个 128 卡的域"。实际上按官方技术长文，机柜里划分了上下两个 ScaleUp 域，每域一组 AL64。所以论单域规模，它和 NVL72、Helios 是同一档（64–72 卡）。

阿里是四家里唯一"单柜有两个域"的——这个设计选择直接决定了它后面的路线（见 4.8 节）。怎么做到的见 4.3 节。

4.3 靠什么实现：单级交换的官方拓扑与论证

Scale-up 架构：一份罕见的官方拓扑文档

这是本章的核心，也是本文最重要的技术细节之一。

拓扑结构（官方原文）

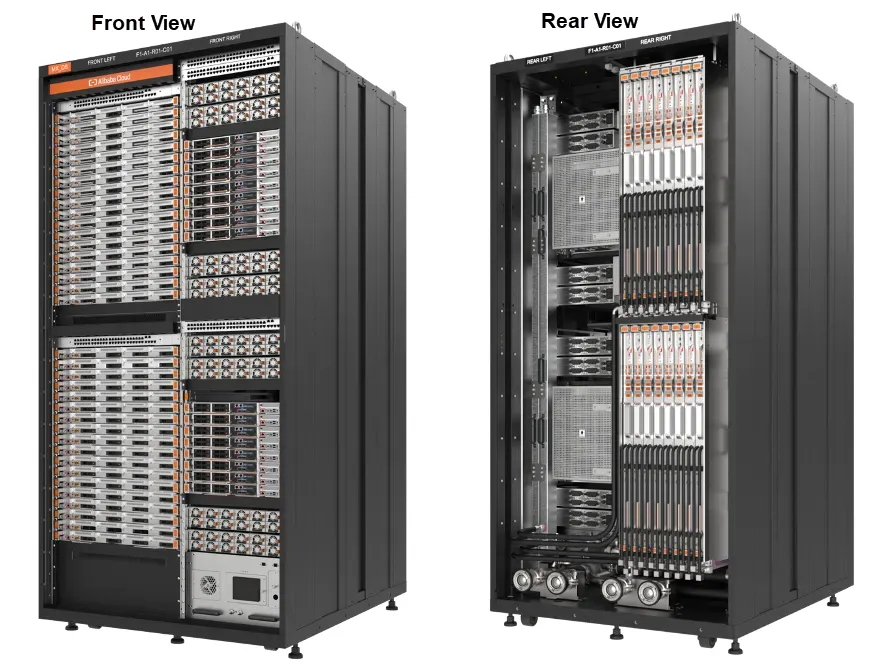

机柜前视图的左上部分是第一个 ScaleUp 域，包含 64 到 72 张 GPU，由前部 16 到 17 个 GPU 节点（每节点 4 张 GPU）和后部 8 个 ALink Switch 节点组成。上下两个 ScaleUp 域各一组 AL64。

在单级交换拓扑下，一个域内的 64–72 张 GPU 可以以非阻塞全网状模式连接。

SerDes 分配（官方原文）

• • 每张 GPU 最多预留 128 条高速互连 SerDes
• • 单 GPU 最大互连带宽 14 Tbit/s 到 28 Tbit/s
• • GPU 与 ALink Switch 芯片使用 112 Gbit/s 或 224 Gbit/sSerDes
• • ALink Switch 芯片支持 64 端口 / 128 端口两档

跨域连接：上下两个 AL64 域支持跨域连接，但按单级交换原则，需要 128 端口的 ALink Switch 芯片。

协议：非以太网的私有 ALink 协议，基于 GPU 原生内存语义，使用 flit、LLC、基于信用的流控（CBFC）等技术。官方同时声明兼容 UALink 开放标准，以及业界主流 GPU 的原生内存语义协议（NVLink、xLink、UB、xCN）。

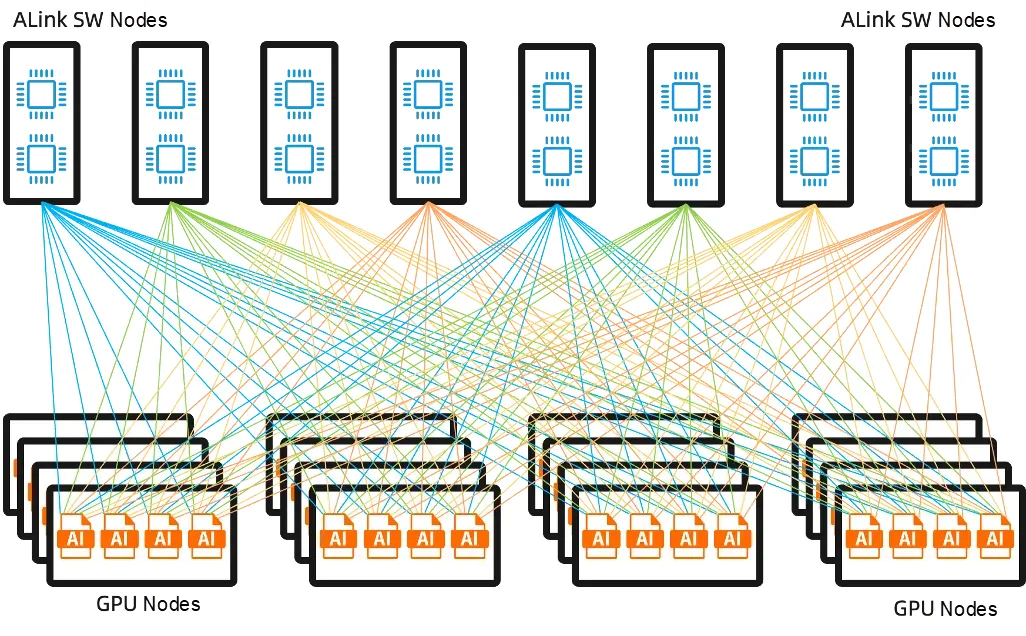

这张图值得仔细看。它展示的是教科书式的单级全互连：8 个交换节点在顶部，16 个 GPU 节点在底部，每个 GPU 的 ScaleUp 端口 0 和 8 接到 ALink Switch 0 节点、端口 1 和 9 接到 Switch 1 节点，依此类推。任意两张 GPU 之间都是一跳。

为什么阿里是单级交换最坚定的信徒

这是本章最有价值的部分。阿里云在这份官方文档里，用词之直接，在厂商材料里相当罕见：

"ScaleUp interconnection uses the single-stage switching topologyto maintain extremely low latency. The two-stage switching topology increases latency and therefore is of little significance."

翻译："ScaleUp 互连使用单级交换拓扑以维持极低延迟。两级交换拓扑会增加延迟，因此意义不大。"

紧接着还有一句：

"Each ScaleUp domain with 128 GPUs is the most cost-effective choice at present."

阿里不仅选择了单级交换，还明确论证了两级交换"意义不大"。它给出的理由是延迟——单跳保证固定延迟，两级引入排队与抖动。

更值得注意的是阿里对以太网路线的批评。官方原文点名 UEC、SUE、ETH+ 这几条"面向 ScaleUp 的以太网路线"，说它们：

"……已经放弃了以太网帧格式，甚至修改了以太网前导码……虽然仍被宣传为以太网，但它们与标准以太网协议不兼容，也缺乏 IP 地址的概念。本质上，它们已经不再是以太网协议了。"

这是本文四家对比里最直接的一次观点冲突：AMD 与 Broadcom 主推的正是 SUE（Scale Up Ethernet）这条路线，阿里直接在官方文档里否定了它的"以太网"身份。

无论读者是否同意阿里的判断，这段话的价值在于它揭示了一个真实的技术分歧："用以太网做 scale-up"到底是在复用以太网生态，还是在借以太网之名行私有协议之实？这个问题在第 6 章会比较四家的协议选择时再次出现。

4.4 芯片级规格

真武 M890（B 级，官方峰会）

ICN Switch 1.0（B 级）：最高 25.6 Tbps聚合带宽，实现 64 个加速器的全带宽互联。

软件栈：T-Head SAIL™（平头哥自研软件栈）。

⚠️ 这里出现本文第一个"结构性空白"：阿里云从未公布真武 M890 / V900 的 TFLOPS、HBM 代次与容量规格、制程节点。NVIDIA 公布了 50 PFLOPS NVFP4（虽然没标 dense/sparse），AMD 公布了 40.3 PFLOPS MXFP4 dense，而阿里这颗芯片的算力数字是完全缺失的。

这不是"查不到"，而是"从未公布"。后续对比表里阿里这一列的大量空白，反映的是原始材料的公开程度，而不是数据缺失。

4.5 整机规格

"双宽机柜 + 350 kW"这个组合是理解 AL128 的起点。它比 NVIDIA 的 48U 单宽机架和 AMD 的 ORW 双宽机架都要激进——在 2025 年，350 kW 已经接近当时机柜供电的现实上限。

4.6 Scale-out 架构

三层互连架构：Layer 1 = 超节点内 ScaleUp 域；Layer 2 = 超节点间 ScaleOut 网络；Layer 3 = 超节点与数据中心之间的 DCN。

阿里的 Scale-out 网络有明确的收敛比数字——这一点四家里最透明

AL128 的 ScaleOut 层没有公布收敛比，但阿里的 HPN 网络有一篇 SIGCOMM 2024 论文，给出了逐层的准确数字。这是本文能找到的、四家里唯一一组一手收敛比数据：

这组数字非常有价值，原因有两个：

第一，它证明了收敛比是"逐层设计"的。同一张网里，Tier-1 几乎无收敛（1.067:1），而一路往上到 Aggregation-Core 就变成了 15:1。"这张网是几比几"这个问题本身就没有答案——必须问"哪一层"。

第二，它说明"无收敛"并不是 scale-up 的专利。阿里的 Tier-1 是 scale-out 层，却做到了 1.067:1；而华为的 UB-Mesh 是 scale-up 层，却明确做成了逐层收敛（见 5.4.2 节）。两个方向的反例同时存在。

⚠️ 一个必须注明的适用性限制：这组数字来自 HPN 的原始论文（2024），不是 HPN 8.0。HPN 8.0（2025 云栖发布，800G / 1.6T、十万卡级）的收敛比未公布——媒体报道明确写"这个最新版本的细节很少"。

⚠️ 阿里官方文档还有一个前瞻性判断值得注意：它提出未来可能演变为两层架构（ScaleUp + 高带宽 DCN），并直接追问："当 DCN 网卡带宽从 400 Gbit/s 提升到 1.6 Tbit/s 之后，超节点的跨域流量是否还需要一个独立的 ScaleOut 网络？"

这个问题的答案，其实就是第 7 章里 AL144 的论证逻辑。

⚠️ 关于来源等级：阿里 AL128 的互连架构细节（单级交换、SerDes 分配、拓扑）来自阿里云英文博客（alibabacloud.com/blog/602665）。该页面属于社区投稿（Community）栏目，严格说不是产品规格文档，但它是四家里唯一一份公开到该颗粒度的 scale-up 架构说明。引用时建议注明这一点。

4.7 内存墙的解法：CXL 内存池

阿里的方案是 CXL 3.1 内存池化 + 冷热分级：延迟数百 ns（接近访问本地 DDR）、容量 10 TB 级。在 KV cache 命中的场景下，相比基于 RDMA 的 KV cache 内存池（MoonCake），官方自测 TTFT 降低 82.7%、吞吐提升 4.79 倍。

数字是自测口径，但方向值得注意：当 HBM 装不下 KV cache 时，"把 KV 沉到近内存层"比"通过网络搬运 KV"要有效得多。华为在 CM384 里用 EMS 内存池解决的是同一个问题（见第 5 章）——四家里有两家给出了同一诊断、不同药方。

4.8 裂缝：一年后，阿里推翻了自己的结论

这是全文最有价值的发现之一。

阿里云在 2025 年 11 月的官方技术长文里写下了"两级交换拓扑会增加延迟，因此意义不大"，并预判光互连的引入条件是：ScaleUp 域达到 256 卡、SerDes 速率到 448 Gbit/s、且光互连端到端成本与铜缆可比。

然而在 2026 年 9 月的云栖大会上，阿里发布的 AL144 做了完全相反的事：用二级 SNPO 光互连 + ALink Switch，把 ScaleUp 域从 144 卡扩展到 288 / 1024 / 10368 卡。

从"两级交换意义不大"到"二级光互连扩至万卡"，中间只隔了 10 个月。

这个反转值得追问：什么变了？

三个可能的解释：

1. 1. 负载压力超预期。MoE 万亿参数模型的 Expert Parallel、长上下文的 KV cache、Agentic 多智能体的内存语义互访——这三类负载对域规模的诉求，可能在 2025 年底之后显著上升了。阿里在 AL144 的发布材料里明确把这三类负载列为驱动力。
2. 2. 单级交换的端口预算到顶了。AL128 的 ALink Switch 只有 64/128 端口两档，128 端口是跨两个 AL64 域做单级交换的上限。再往上扩，单级交换在工程上不可行。
3. 3. 光互连改变了成本曲线。阿里原本预判要等 SerDes 到 448G、光成本与铜可比才上光，但 SNPO（近封装光互连）的成熟可能把这个时间点提前了。

无论哪个解释成立，这个反转本身就是本文核心论点最有力的证据：

当"域边界"成为软件性能的决定因素时，工程上"最经济"的解会被负载需求强行推翻。阿里 AL128 是单级交换路线最完整、论证最充分的实现，但它只维持了一年。

本章结论

磐久 AL128 是**"单级交换 + 私有协议 + 极致低延迟"路线最完整的教科书**：官方文档级别地公开了 SerDes 分配、交换节点布局、FRU 粒度、甚至对竞争路线的批评。

它的价值在于提供了一个可以对照的极值点：如果单级交换是答案，AL128 就是这个答案的最优解——64–72 卡域、非阻塞全网状、14–28 Tbit/s 单卡带宽、分钟级维护。

但这条路线在一年内被阿里自己的下一代推翻了。而推翻它的理由，恰恰是第 1 章里那个判断的另一面：单级交换撑不起超节点。

第 5 章 华为 Atlas 950：跳过"单柜做密"，直接做超节点

5.1 定位：四家里唯一"scale-up 域 = 超节点"的路线

前三家的路径都是一样的：先把单个机柜做到极致（NVL72 / Helios / AL128 都是 64–144 卡的单柜域），等单柜做不下去了，再往两级交换、往多机柜扩。

华为走的不是这条路。

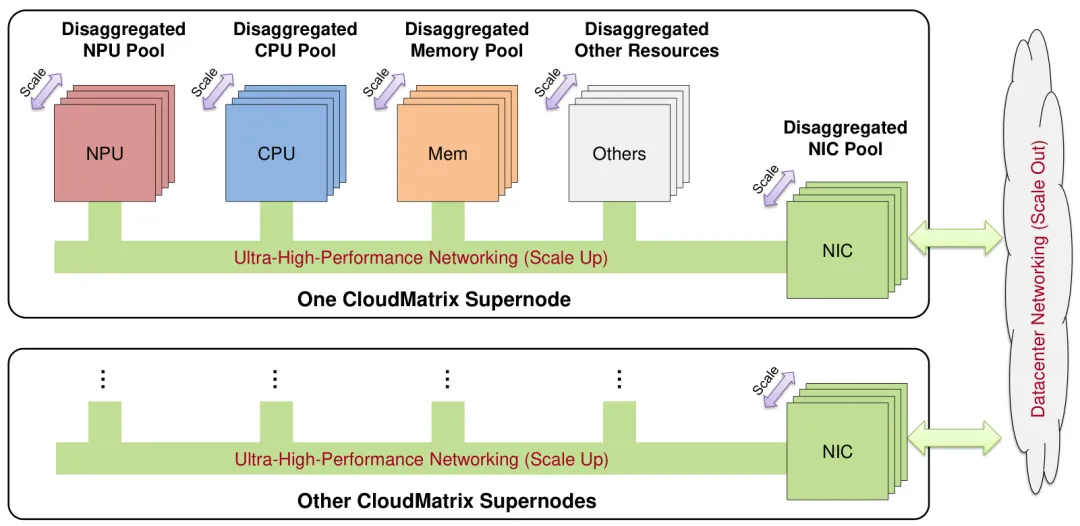

从第一代 CloudMatrix384 开始，华为的 scale-up 域就是跨机柜的：384 张昇腾 NPU + 192 颗鲲鹏 CPU，分布在 16 个机柜里（12 个计算柜 + 4 个通信柜），在软件看来是一个可以互相 P2P 访问的统一域。

到 Atlas 950 SuperPoD，这个思路被推到 8,192 张 NPU / 160 个机柜。

所以本文的第 1 章那个判断在华为身上表现得最彻底：华为从来没有"机柜级 scale-up 域"这个概念，它的域从一开始就是超节点级的。这就是为什么在四家对比表里，华为的"机柜级"那一栏是空的。

代价也是明确的：

• • 华为官方从未公布 910B / 910C 的 TFLOPS 与 HBM 规格，950 系列的公开程度也不如 NVIDIA / AMD
• • 更关键的是能效：第三方分析（SemiAnalysis）对 CM384 与 GB200 NVL72 的对比显示，CM384 的系统算力约为 GB200 的 2 倍、内存容量 3.6 倍、内存带宽 2.1 倍，但功耗是 4.1 倍——每 FLOP 的功耗差约 2.5 倍

这是一种典型的"用规模和互连换单芯片差距"的策略，而它的物理代价就是功耗。

本章的证据来源需要先交代清楚：华为的公开程度在两代之间差别很大。Atlas 950有官方彩页、NPU 架构白皮书与 MWC 发布稿，硬件规格（域规模、功耗、芯片精度表、互联带宽）相对完整；但互连拓扑与软件栈的内部结构，公开到论文级别的只有 CM384 一代（arXiv 2506.12708）。

所以本章的读法是：凡涉及"域有多大、功耗多少、芯片多强"，用的是 Atlas 950 的一手材料；凡涉及"内部怎么组织"（拓扑层级、平面划分、内存池），除非另有说明，证据来自 CM384。两代之间哪些延续、哪些变化，会在相应小节单独标注。

5.2 域能做多大：超节点级（8,192 NPU）

以下数据来自华为官方《昇腾 AI 基础硬件彩页》（2026 H2 版），这是本文找到的唯一一份官方规格表级别的华为超节点材料。

Atlas 950 SuperPoD（1024-NPU 单元口径）

整集群规模：华为 MWC Barcelona 2026 官方新闻稿明确："Atlas 950 SuperPoD 由 UnifiedBus 提供互连，每机柜集成 64 颗 NPU，可扩展至 8,192 颗 NPU。"即 8,192 = 128 个计算柜 × 64 NPU；按 1024-NPU 单元线性外推得 8 EFLOPS FP8 / 16 EFLOPS mxFP4，与发布会口径一致。

5.3 域能做多大：单柜级（64 NPU）

这张表里有两个数字非常值得注意。

第一，单卡互联带宽 1.68 TB/s，约为 NVIDIA 的一半。NVL72 单 GPU 是 3.0–3.6 TB/s（官方两个口径），Helios 是 3.6 TB/s，而 Atlas 950 的 NPU 是 1.68 TB/s。这意味着华为的 scale-up 域规模优势，部分是用单卡链路带宽减半换来的——它靠更多节点、更多光链路来补单链路差距。

第二，单柜功耗 100 kW，是四家里最低的。这与"华为功耗高"的印象相反。原因是这个 100 kW 只对应 64 颗 NPU + 16 颗 CPU；AL128 的 350 kW 对应 128–144 张卡，NVL72 的 228 kW 对应 72 张卡 + 36 颗 CPU。

换成"每 kW 能带来多少算力"再比一次（不同精度口径不可直接比，只做量级参考）：Atlas 950 单柜约 1.28 PFLOPS/kW（128.4 PFLOPS mxFP4 / 100 kW）；NVL72 约 15.8 PFLOPS/kW（3,600 PFLOPS NVFP4 sparse / 228 kW）。

⚠️ 这个对比不能直接下结论：NVIDIA 的口径是 sparse，华为的是 mxFP4，两者不可比。但它至少说明——华为在单机柜密度上并不占优，它的优势在"域能做到多大"。

5.4 靠什么实现：柜内电背板 Clos + 柜间全光

这是华为与前三家分歧最大的地方，需要分两代来讲，因为华为两代的拓扑哲学是相反的。

5.4.1 CloudMatrix384：L1 + L2 两级交换

CM384 的拓扑在论文（arXiv 2506.12708）里写得很清楚：

L1（板级）：每个节点 12 个处理器（8 颗 NPU + 4 颗鲲鹏 CPU）通过 UB 链路连接到板载交换芯片，在节点内形成单级 UB 平面。每个 NPU 配置最多 392 GB/s 单向 UB 带宽。

L2（机架级）：每个板载 UB 交换芯片再连接到超节点 fabric 的下一级。这些通信机柜承载第二级（L2）UB 交换机。L2 被划分为 7 个独立子平面，每个子平面 16 颗芯片 × 48 端口；7 颗 L1 与 7 个子平面一对一映射，每颗 L1 用 16 条链路扇出到本子平面内的全部 16 颗 L2。

关键特性：L2 无带宽收敛（non-blocking）。论文明确写"网络被设计为非阻塞的，L2 交换层没有带宽超订"。

铜光分界：NPU 到同板 L1 是板内铜互连；L1 的输出侧才转成光链路，跨机柜到 L2。

规模：384 卡 = 48 节点 × 8 NPU；16 个机柜 = 12 个计算柜（每柜 32 NPU）+ 4 个通信柜。

这是一个教科书式的两级 Clos。而且它比 NVIDIA NVL576 早了一年多。

5.4.2 Atlas 950：论文拓扑 vs 产品拓扑

Atlas 950 的拓扑需要分两个层面来讲，因为华为官方彩页、UB-Mesh 论文和第三方现场拆解给出的图景并不完全一致。

层面一：UB-Mesh 论文里的拓扑（arXiv 2503.20377）

论文提出的是 nD-FullMesh 递归直连拓扑：板级 1D 全连接 → 机架内 2D FullMesh（8 板 × 8 NPU = 64 卡）→ 跨机架 4D，UB-Mesh-Pod = 4D-FullMesh，16 机架 / 1024 NPU；Pod 之上改用对称 Clos（高 radix 的 HRS Pod 交换机，UB x512），可扩至 8K NPU。

⚠️ 一个与 CM384 相反、且很容易写错的关键差异：UB-Mesh 是逐层收敛的。

论文原文写 nD-FullMesh "可提供 tier-over-tier oversubscribed 带宽"（逐层收敛），并明确拿它与 "a non-oversubscribed Clos network"（非收敛 Clos 网络）做对比——代价是"性能损失控制在 7% 以内"，收益是高基数交换机用量减少 98%、光模块减少 93%。

所以华为这两代的收敛策略是相反的：

• • CM384（UB 1.0，已量产）：明确非阻塞——"L2 交换层没有带宽超订"，节点到 L2 的聚合上行带宽与节点内 UB 容量精确匹配
• • UB-Mesh / Atlas 950（UB 2.0）：明确逐层收敛，用 7% 以内的性能让步换取 98% 的交换机削减

这本身就是"收敛比是设计参数、不是定义判据"最好的例证——同一家公司的同一个 scale-up 域，两代之间可以自由选择收敛或不收敛。这两代的收敛特性不能混为一谈。

论文给出的对比数据很有冲击力：相对传统 Clos，高基数交换机减少 98%、光模块减少 93%，网络基础设施成本占比从 67% 降到 20%，成本效率 2.04×，可用性提升 7.2%。

⚠️ 但论文明确是"研究/PoC 拓扑"，华为官方 950 白皮书把它作为可选项引用（"为超节点提供 UB-Mesh 以及基于光交换的组网技术"）。

层面二：产品上的实际拓扑（第三方现场拆解）

LightCounting 在 2026 年 7 月给出的现场拆解是：

这个拆解与官方彩页的"Full Mesh / CLOS"表述可以对齐：柜内 CLOS + 系统级 CLOS。但它与 UB-Mesh 论文的"柜内 2D FullMesh"不同——说明产品实际没有采用论文里的递归直连方案。

所以准确的描述是：Atlas 950 的柜内是电背板 Clos（免光模块），柜间是全光 Clos；而 UB-Mesh 的 nD-FullMesh 是华为论文提出的研究方案，不等同于 Atlas 950 的已交付形态。

光互连的具体形态（第三方拆解 + 官方口径）：

• • 1024 卡配置实测 4,096 个 800G 光模块，平均每 NPU 4 个 800G OSFP（由 CM384 的"8 × 400G/NPU"演进为"2 × 800G/NPU"）
• • 满配 8,192 卡用**"3 万多个光模块"**
• • 业界首个采用 LPO（线性直驱可插拔光模块）的超节点，基于华为 100G VCSEL
• • 跨柜全光互联 + 2+2 光路保护；链路层重传（LLR）、降 Lane 不断业务
• • 官方称 8,192 卡范围内光互连 MTBF > 6,000 小时，线性度 > 90%

跨柜时延：官方口径 RTT 2.1 μs，现场口径约 3 μs。

5.4.3 UB 2.0 的带宽口径

这里有一组必须分清的数字，否则很容易被"16 PB/s"这类宣传数字带偏：

⚠️ "16 PB/s"的本质是"单卡芯片级带宽 × 卡数"的聚合理论值，双向，既不是 bisection 带宽，也不等于交换机侧容量。如果按产品级 1.68 TB/s 计算，8,192 卡应该是 13.76 PB/s。

这是本文第 8 章"如何读懂厂商数字"的又一个案例：聚合带宽的分母与口径必须追问。

5.4.4 与 CM384 的拓扑差异

两代之间，单卡 UB 带宽提升约 8.6 倍——这是 Atlas 950 性能宣称的主要来源之一。

5.4.5 两代拓扑的区别：一个高频事实错误

⚠️ 把 UB-Mesh 的"递归直连、省光、免交换"特征安到已量产的 CM384 头上，是本领域最高频的事实错误。

CM384 是交换式全对全（L1 板载交换 + L2 机架级交换）；UB-Mesh / Atlas 950 才是递归直连（板内/跨板/机架间 full-mesh + Pod 间 Clos）。已有学术论文（arXiv:2603.03731）因为混淆这两者被点名批评。

两者都是华为的，但拓扑哲学相反——这是本领域最高频的事实错误之一，必须严格分开。

5.4.6 交换柜：柜间全光的硬件形态

Atlas 950 的官方彩页里有一份独立的交换机柜规格，这是四家里唯一把"交换柜"作为独立产品列出的：

这个配置说明了一件事：Atlas 950 的柜间 scale-up 是全光的，单柜最多 512 个 800G 光端口。128 个计算柜之间的 scale-up 互连，就是靠这些交换柜完成的。

这也解释了为什么华为要实现 8,192 NPU 的单域——它需要大量的光端口，而光端口是独立成柜的。

5.5 芯片级规格

昇腾 950DT（A 级，官方《昇腾 950 NPU 架构白皮书》）

这是一份难得的官方芯片级文档——华为首次较完整地公布了芯片精度峰值表：

官方白皮书给出的核心规格（按不同 bin 分档）：950DT 的 Cube-only 峰值算力为 1946 / 1730 / 1513 TFLOPS（MXFP4）与 973 / 865 / 756 TFLOPS（FP8 族）；片上内存 144 / 96 GB @ 4 TB/s；UB 带宽 2016 GB/s 双向（18 Port × 112 Gbps）；UBoE / PCIe 复用 2 端口，PCIe 5.0 x16。950PR 的对应档位低一档，片上内存 128 / 112 GB。

三档数字是同一颗芯片的不同 bin。

🔑 这份白皮书解开了一个关键口径问题——8 EFLOPS 到底是怎么来的：

• • 8192 × 973 TFLOPS（950DT 最高 bin 的 Cube-only FP8 峰值）= 7.97 ≈ 8 EFLOPS
• • 8192 × 1946 TFLOPS（Cube-only MXFP4 峰值）= 15.94 ≈ 16 EFLOPS
• • 1024 卡口径同样吻合：1024 × 973 = 0.996 ≈ 1 EFLOPS；1024 × 1946 = 1.99 ≈ 2 EFLOPS

所以"8 EFLOPS FP8 / 16 EFLOPS FP4"的本质是"单芯片精度峰值 × 卡数"的累加，属于 dense 峰值口径，既不是稀疏值，也不是实测值。而华为官方从未使用 dense/sparse 字样——彩页脚注只写"理论算力值，实测可能存在 1% 误差"。

所以它的准确表述是"厂商公布的芯片峰值累加口径"，而不是"8 EFLOPS FP8（dense）"。

⚠️ 三个"未公布"：制程节点、die size、晶体管数、单芯片 TDP —— 华为从未公布。HBM 供应商与代数同样未公布（只写"高速片上内存"）。

⚠️ 一个命名提醒：HiBL 1.0 / HiZQ 2.0 这两个名字只出现在发布会 keynote 与媒体报道里（HiZQ 2.0 = 144 GB / 4 TB/s），官方白皮书与产品彩页都没有使用，只写"高速片上内存"。引用时应标注来源是发布会口径。

昇腾 950PR（A 级）：128 / 112 GB 片上内存，1.6 / 1.4 TB/s；对应板卡 Atlas 350 为 112 GB / 1.4 TB/s / ≤600 W，官方称单卡算力为 NVIDIA H20 的 2.87 倍。

鲲鹏 950（A 级，官方服务器彩页）：96 核（另有 64 核型号），2.3 GHz 基准 + Turbo，SMT2 物理双线程；96C/192T 与 192C/384T 两个型号，2026 Q1 发布；2U2P 最多 24 个 DDR5 插槽（RDIMM ≤7200 MT/s / MRDIMM ≤8800 MT/s），最大 3 TB。

Atlas 850E（A 级，官方彩页）：14U 风冷形态，8 × 950DT + 2 CPU，14.27 PFLOPS mxFP4，8 × 96 GB HBM @ 4 TB/s，NPU 互联 8 × 1.68 TB/s（UBoE），3.0 kW，支持从 8 卡平滑扩展到 1,024 NPU。

它说明华为并不是只会做"大而全"——同时提供了一条从 8 卡风冷起步、扩展到千卡的路径。这对客户的实际部署很重要。

一个曾经看起来很矛盾、现在解开了的数字：950DT 的片上内存有两个版本。

华为官方《昇腾 950 NPU 架构白皮书》给出的 950DT 片上内存规格是 "144 / 96 GB，4 TB/s"——这是同一颗芯片的两个 SKU。

• • Atlas 950 超节点用的是 96 GB 版本（产品彩页明确写 64 × 96 GB）。按此计算，8,192 卡的总片上内存是 786 TB。
• • 而发布会口径的"总内存 1,152 TB"反推是 144 GB × 8,192（= 1,179,648 GB ≈ 1,152 TiB）。

两个数字都能成立，但指向不同的产品配置。准确的写法是两个口径都给出："官方公布满配内存 1,152 TB（2025 年规划口径），而 2026 年产品彩页的配置为 96 GB/卡"。

另外，白皮书里 950DT 的精度峰值表是按 Cube 算力 / Vector 算力 / Cube+Vector 总算力三栏分别列的，没有 dense/sparse 标注，也没有绑定峰值时钟与功耗。这一点在第 8 章会再次用到。

5.6 软件视角：CM384 的三平面与内存池

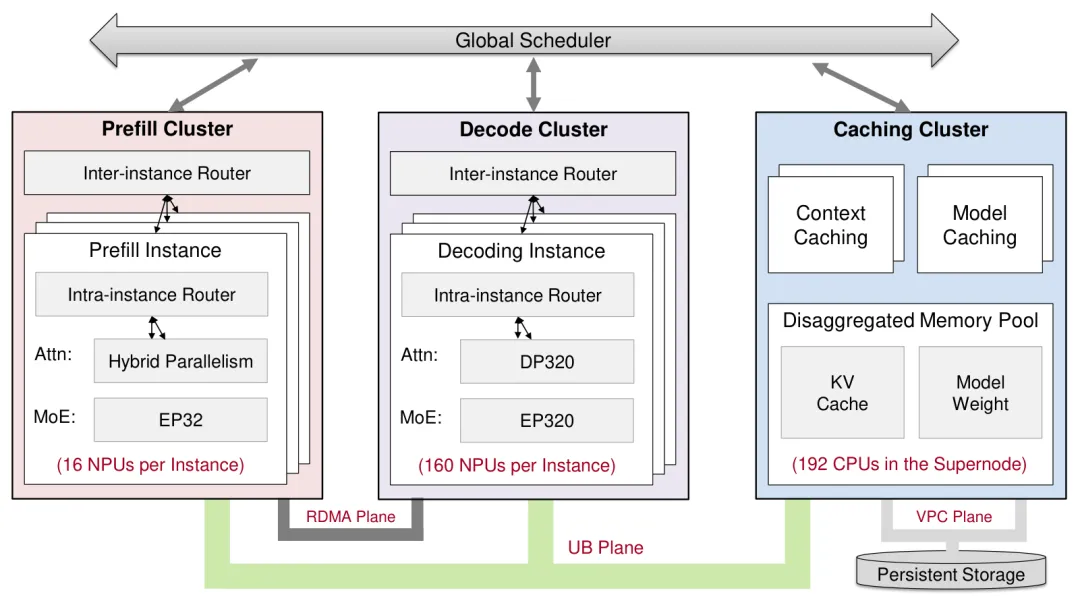

CM384 的论文给出了一个比硬件拓扑更有价值的软件架构视角——三张平面：

把 RDMA 平面专门留给"Prefill→Decode 的 KV 交接"，是一个很聪明的设计：KV 流量平均占用不高，但突发时是大块传输，如果和 EP 的 all-to-all 挤在同一条链路上，会直接推高 decode 的 P99 延迟。用独立平面隔离，比在同一张网上做 QoS 更有效。

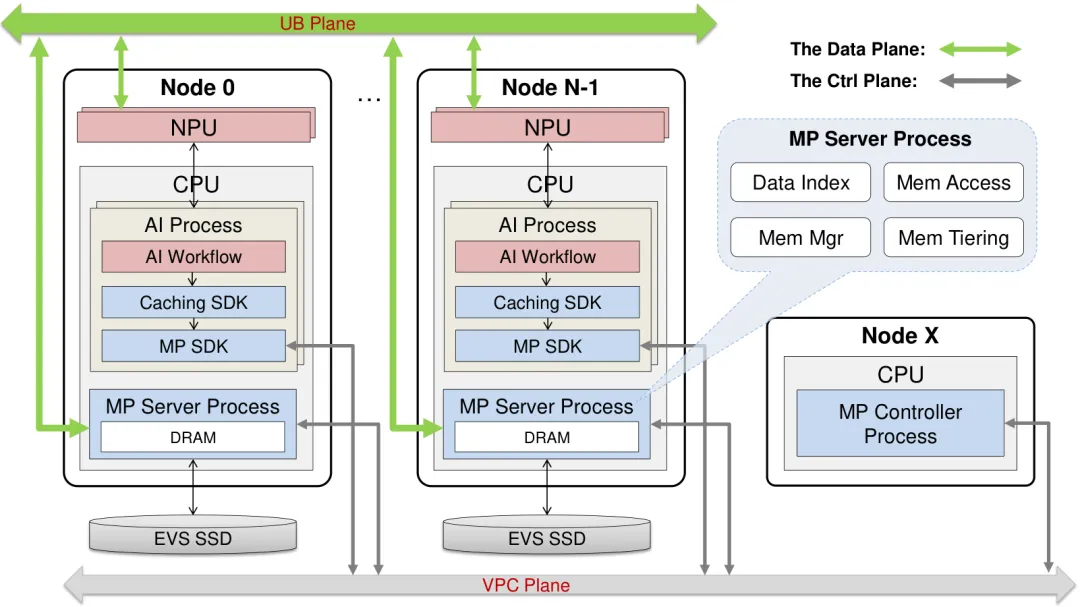

EMS（Elastic Memory Service）内存池：由 32 个鲲鹏节点（20 个 decode + 12 个 prefill）的 DRAM 构成，把 CPU 挂载的 DRAM 组织成可被全部 NPU 访问的分布式内存池——KV cache、模型权重块、checkpoint 都可以放进去。

实测效果（论文自测）：90% token 复用率下，TTFT 降低 1,505 ms（59%）；吞吐提升 2.28×；UB 路径比 VPC 路径高 1.52×。

这与阿里 AL128 用 CXL 内存池解决的是同一个问题（见 4.7 节），但技术路径不同：阿里用 CXL 3.1 做近内存层，华为用 UB 把自己的 DRAM 池化。

这套架构适用于 Atlas 950 吗？

必须分清：上面这些证据全部来自 CM384（Atlas 900 A3）的论文，不能直接外推到 Atlas 950。

能确认的是"设计思想"的延续，不能确认的是"实现结构"的照搬。

按流量语义拆分平面这件事——把突发大块的 KV 交接与高频细碎的 EP all-to-all 隔离开——在 Atlas 950 上大概率仍然成立，因为它要解决的问题（decode 阶段的 P99 尾延迟）在两代之间没有变。但"是否还是三张平面、VPC 是否仍由 Qingtian DPU 承载"，公开材料不足以回答。

这也是本章整体的证据分布特征：硬件规格（域规模、功耗、芯片参数）有 Atlas 950 的官方彩页与白皮书支撑；而互连与软件的内部结构，公开到论文级别的只有 CM384 一代。Atlas 950 的白皮书与彩页给的是结果（8,192 卡、1.72 PB/s、256 TB 统一编址），不是结构。

5.7 软件与生态

华为在开放策略上的动作比外界印象中更积极：CANN 已分层开源（算子库、加速库、图引擎、编程语言）；支持 PyTorch、vLLM、SGLang、Triton 等主流开源项目；UB 2.0 规范以 BSD-2-Clause 开源；贡献 openEuler 社区（2025 年 12 月底发布首个面向超节点的 OS 版本）。

但要注意一个关键区别：CANN 开源的是框架层，不是指令集或互连协议层。UB 2.0 规范开源了，但硬件实现（交换芯片、SerDes）仍是自研。

这与 AMD 的"开放"路线有一个根本差异：AMD 的 UALoE 用的是买来的 Broadcom 交换芯片，理论上任何厂商都能采购同样的硅；华为的 UB 交换芯片是自研的，规范开源但硅不外卖。

⚠️ 一个容易被忽略的事实：UB 2.0 规范在 GitHub 上开源（BSD-2-Clause），内容包括基础规范、固件规范、使能 OS 参考设计、管理运维架构、SuperPoD 架构白皮书等十余份文档。但截至本文写作时，该仓库的星标数为个位数。

"规范开源"与"形成生态"是两件事。UALink 的背后是 AMD、Broadcom、Google、Intel、Meta、Microsoft 等一批公司；UB 的开源仓库目前基本只有华为自己在维护。这个差距不会写在规格表里，但它决定了三五年后谁能拿到多供应商的互连芯片。

另一条与"开放"相关的差异：华为的 UB 2.0 规范、白皮书与 keynote 全文均未提及 UALink 或 OCP SUE。华为走的是自研协议路线（通过 UBoE 复用以太网交换机），并称要"推动产业界形成 NPO 标准"。

对比一下四家的协议站位：

四家里只有华为完全没有对齐任何第三方 scale-up 标准。这是一个客观事实，不涉及优劣判断——但它对采购方的锁定风险是实质性的。

5.8 裂缝

第一，910B / 910C 的规格从未公布。华为官方从未给出这两代芯片的 TFLOPS 与 HBM 数字。CM384 的总功耗也没有官方数字——那 4.1× 的功耗对比来自第三方分析，不是华为口径。

第二，950DT 的 HBM 容量存在官方与发布会两个口径（96 GB vs 反推的 144 GiB），见 5.5 节的警示。

第二，Atlas 950 是 2026 Q4 的规划产品。目前能交付的华为超节点是 CM384（384 NPU，16 机柜），已量产超过 300 套、20 多家客户。

第三，也是最值得注意的一点：华为的发布会从未直接对比 GB200 NVL72。

HC2025 keynote 里用来对标的对象是 NVIDIA "NVL144"（华为称其 2026 下半年上市）与 "NVL576"（2027 上市）。华为给出的对比是：Atlas 950 相对 NVL144"NPU 数 56.8×、算力 6.7×、内存 15×、互联带宽 62×"。

问题在于：

• • NVL144 当时尚未上市，后来还被 NVIDIA 更名为 NVL72（见第 1 章口径问题一）；
• • 华为从未在任何官方材料中对比 GB200 NVL72，也未对比 Vera Rubin NVL72。所有"NVL72 vs 华为"的对比都来自媒体。

拿自己已量产的 8192 卡集群，去对比对手一款"还没发货、且后来改了名字"的单机柜产品，这个 62× 的带宽倍数就很容易理解了——分母是 0.26 PB/s（单机柜口径），分子是 16 PB/s（160 机柜口径）。两者根本不是同一个层级的东西。

这正是本文第 1 章强调"机柜级 / 超节点级必须分开比"的现实理由。引用华为的对比数据时，这一点需要特别标注。

第四，800V 供电在 Atlas 950 上没有官方依据。Atlas 950 的规格里只有三相 380V AC与 HVDC 336V / 240V DC。800V 只出现在券商对华为 AIDC"3+1"战略（UPS → UPS+SideCar → 800V HVDC → 800V SST）的解读中，与 Atlas 950 没有官方绑定关系。

第五，CUDA 到 CANN 的迁移成本，没有任何量化的公开数据。这是所有国产算力路线的共同问题，但对读者来说，它往往比峰值算力更能决定实际可用性。

一个第三方实测评述值得单独引用：SemiAnalysis 的 InferenceX 在 2026 年 6 月指出，DeepSeek V4 的 Day-0 在 Ascend 950DT上"能跑且经过优化"，是当年仅有的两个 Day-0 可用栈之一（CANN 与 CUDA）——这比峰值算力更能说明软件成熟度。

但同一篇文章也明确表示，H200 / B200 与昇腾的 apples-to-apples 同口径对比"将在后续文章中发布"。换句话说：截至本文写作时，华为与 NVIDIA 之间不存在任何第三方同口径实测对比。双方的所有倍数宣称都应视为厂商口径。

本章结论

华为是四家里路线最不一样、也最容易被误解的一家。

它的核心选择是：不在单机柜密度上竞争，直接把 scale-up 域做成跨机柜的超节点。

这个选择带来了三个可验证的结果：

1. 1. 域规模的领先是真实的：CM384 的 384 卡单域在 2025 年就已量产，Atlas 950 把同一路线推到 8,192 NPU（2026 Q4）。而对手的对应产品——NVIDIA NVL576（576 卡）要等 2027、阿里 AL144（10,368 卡）要等 2028。
2. 2. 单卡链路带宽的劣势也是真实的：Atlas 950 的 1.68 TB/s vs NVIDIA 的 3.0–3.6 TB/s，约为一半。华为靠节点数量与光端口数量来补。
3. 3. 功耗代价是真实的：CM384 相对 GB200 NVL72 约 4.1× 的系统功耗（第三方分析口径），这是"用规模换单芯片差距"的物理账单。
4. 4. 但证据分布是不均匀的：硬件规格两代都公开得比较完整，互连与软件的内部结构只有 CM384 有论文级材料（见 5.6 节末的对照表）——这一点在评估华为方案时需要计入。

用一句话概括华为的路线：它是最早相信"超节点的价值在于域，而不在于柜"的厂商，并且为此付出了功耗与单卡性能的代价。

下篇预告

上篇分别讲完了四家各自的机柜级与超节点级方案。下篇做三件上篇没做的事：

1. 1. 横向对比——把四家放进同一批表格，按单柜与多柜两个层级逐维度对齐；
2. 2. 下一代展望——四家在 2027–2028 的域规模、光互连与供电路线；
3. 3. 如何读懂厂商数字——十类口径陷阱，包括同一家公司两个官方页面差 20%、四个查无来源的数字、两个被混淆的正交设计轴，以及一次因抓取截断导致的误判。

如果你只想知道「哪家更强」，下篇的对比表与方法论比上篇的规格罗列更有用。

附录：参考来源（按证据等级）

A 级｜厂商官方规格 / OEM 数据表 / 论文

• • NVIDIA Vera Rubin NVL72 官方产品页与规格表；NVIDIA NVLink 官方产品页（"non-blocking compute fabric"）
• • NVIDIA DGX SuperPOD with DGX GB200 / H100 参考架构（SU 内非阻塞、存储以太网 5:3 / 约 4:3）
• • Pegatron RA4803-72N3 OEM 数据表（VR NVL72 整机柜功耗与尺寸）
• • NVIDIA Rubin GPU 架构官方博客
• • AMD Instinct MI455X 官方产品页与 datasheet；AMD Helios 官方页与 blueprint PDF；AMD EPYC 9006 产品页
• • 阿里云磐久 AL128 互连架构技术长文（alibabacloud.com/blog/602665，社区投稿栏目）
• • Alibaba HPN: A Data Center Network for Large Language Model Training（ACM SIGCOMM 2024）— Tier-1 1.067:1 / Aggregation-Core 15:1 / 前端 1:1
• • 华为《昇腾 950 NPU 架构白皮书》；Atlas 950 SuperPoD 液冷超节点彩页 V2.1；互联网大模型推理彩页 26H2；鲲鹏 950 服务器彩页
• • Serving Large Language Models on Huawei CloudMatrix384（arXiv 2506.12708）
• • UB-Mesh: a Hierarchically Localized nD-FullMesh Datacenter Network Architecture（arXiv 2503.20377）

B 级｜厂商官方博客 / 新闻稿 / 发布会

• • NVIDIA Vera Rubin POD: Seven Chips, Five Rack-Scale Systems（开发者博客）
• • NVIDIA 800 V HVDC 架构博客；NVIDIA NVLink scale-up 网络博客
• • NVIDIA Rubin 平台 CES 2026 新闻稿
• • AMD Helios blueprint 与 OCP 设计博客；AMD AI Networking 博客
• • 阿里云 2026 云栖大会全栈 AI 路线图；2026-05 全栈 AI 升级公告
• • 华为 HC2025 keynote；MWC 2026 Atlas 950 发布稿；HC2026 Peerium 发布稿

C 级｜联盟规范与行业标准

• • OCP《Open Cluster Designs Aligned AI Training Fabric》参考架构（2026-04）
• • OCP Open Rack Wide（ORW）Base Spec v1.0.1；OCP Scale Up Ethernet（SUE）v1.0.0
• • UALink 1.0 规范与 2026 白皮书
• • Ultra Ethernet Consortium 1.0
• • JEDEC HBM4（JESD270-4）
• • UB 2.0 规范（BSD-2-Clause，GitHub codehubcloud/UnifiedBus）

D 级｜第三方分析与媒体

• • ServeTheHome：AMD Helios 架构深度拆解
• • LightCounting：Atlas 950 SuperPoD 现场拆解（2026-07）
• • SemiAnalysis：CM384 分析、Kyber 延期报告、InferenceX 实测
• • CNBC / DigitalToday：Kyber 延期报道
• • SDxCentral：阿里云 HPN 8.0、AMD Helios
• • StorageReview：MI455X 与 Helios 完整规格
• • OCP《Vision OpenSIP for AI Systems》（含四家横向对比表）

本文所有规格数据截至 2026 年 10 月。文中标注"未公布"的项，均为厂商从未公开披露，而非本文未能查到。标注 ⚠️ 的数字存在来源冲突或口径存疑，已在正文中说明。
