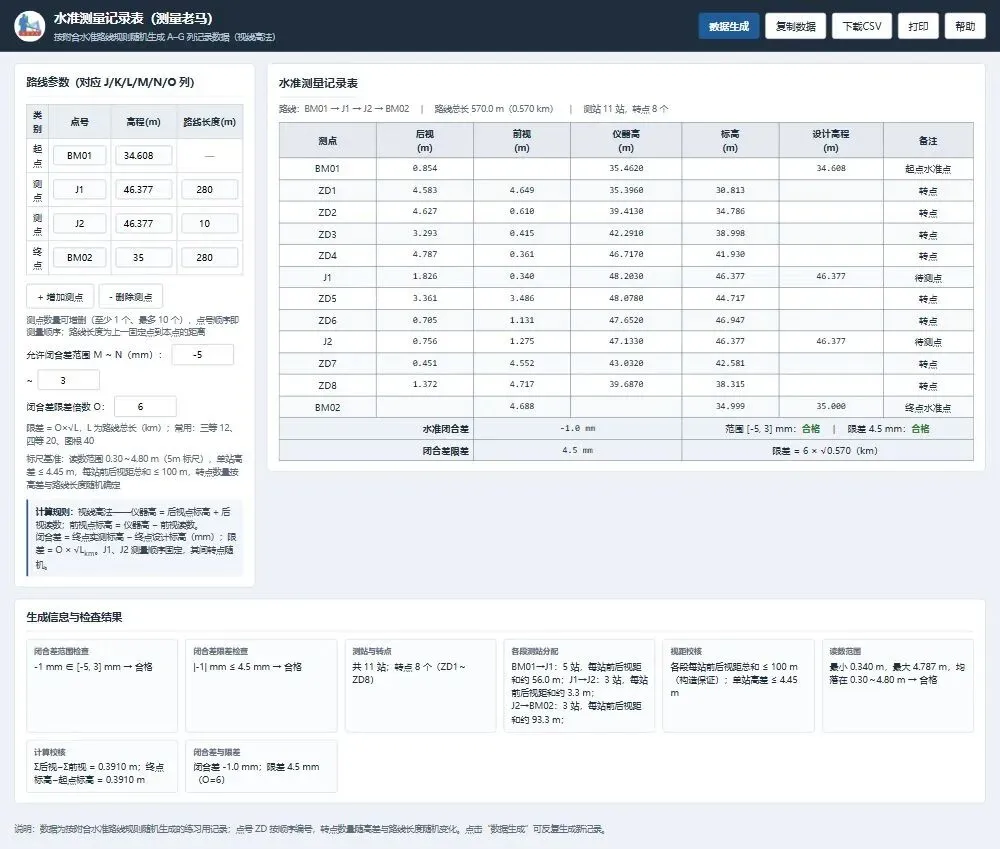

01 一个按钮，生成一张完整的水准记录表

软件按附合水准路线规则，用视线高法随机生成 A–G 列记录数据。点一次「数据生成」，换一套数据，转点数量每次都不一样：

· 点号 ZD1、ZD2……自动连续编号，转点数量按高差与路线长度随机确定；

· 测点 J1、J2 测量顺序固定，数量可增可删（1～10 个）；

· 每站前后视距总和 ≤100 m，读数 0.30～4.80 m（按 5 m 标尺），单站高差 ≤4.45 m；

· 每次生成的闭合差都落在你设定的范围内，同时满足限差要求。

02 算法依据：视线高法与闭合差限差

记录表所有数据按视线高法推算，闭合差按限差公式控制：

· 仪器高 ＝ 后视点高程 ＋ 后视读数

· 前视点高程 ＝ 仪器高 － 前视读数

· 实测闭合差 ＝ 终点实测高程 － 终点理论高程（mm）

· 闭合差限差 ＝ Q × √L（L 为路线总长，km）

Q 按等级取值：三等 12、四等 20、图根 40。软件默认 Q=6 为练习设置，正式作业请按规范等级取值。

03 使用方法：五步上手

① 填路线参数：起点、测点、终点的高程与路线长度；测点用「增加测点 / 删除测点」调整数量；

② 设闭合差范围 M～N（mm）和限差倍数 Q；

③ 点「数据生成」，得到一张新记录表；

④ 「复制数据」可直接粘贴到 Excel，也可「下载CSV」或「打印」；

⑤ 顶部「帮助」可随时查看规则说明。

04 使用边界：一句话说清楚

本软件仅用于学习交流，严禁用于测量生产工作，否则后果自负！
