主流工程绘图软件以及仿真软件盘点：不同软件、不同赛道，解决客户哪些工程难题

在机械、化工、防爆装备、油气装备、非标设备制造行业，CAD绘图软件是工程师的基础工具。很多客户选型时容易困惑：到底选AutoCAD、Creo（原ProE）、SolidWorks、UG/NX、CATIA、Fusion360？不同软件不是简单的“画图”，它们解决的工程痛点完全不一样。下面梳理市面主流工程绘图软件，结合行业应用、优缺点、客户工程需求来拆解。

一、AutoCAD（二维绘图标杆）

✅适用领域：工厂平面布置、管道P&ID图、电气原理图、土建、钢结构、化工防爆柜体工程图、加工二维出图，几乎所有行业都会配套使用。

✅优点：DWG格式是全球工程通用标准，图纸兼容性极强；二维标注、图层、图纸规范能力成熟；可以做电气、管道、建筑专业绘图，简单的3D建模。国内加工厂、设计院、配套供应商全部都能打开图纸，不会出现图纸无法交互的问题。

✅缺点：三维建模能力弱，不适合复杂零部件结构设计；参数化能力差，修改模型需要手动改图，复杂产品迭代效率低。

✅解决客户的工程问题

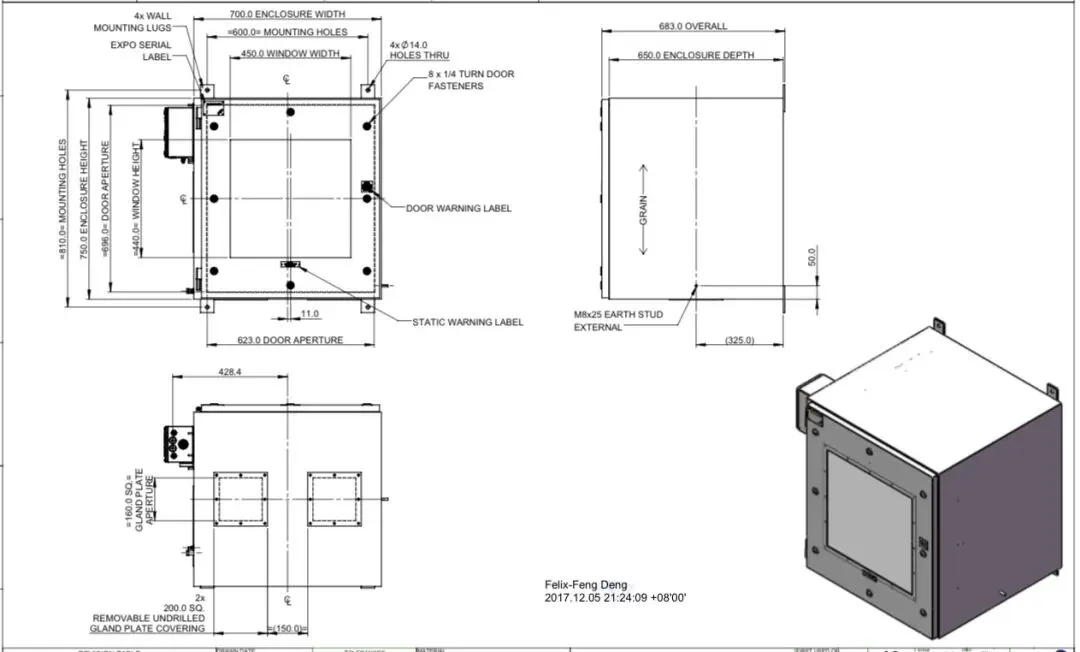

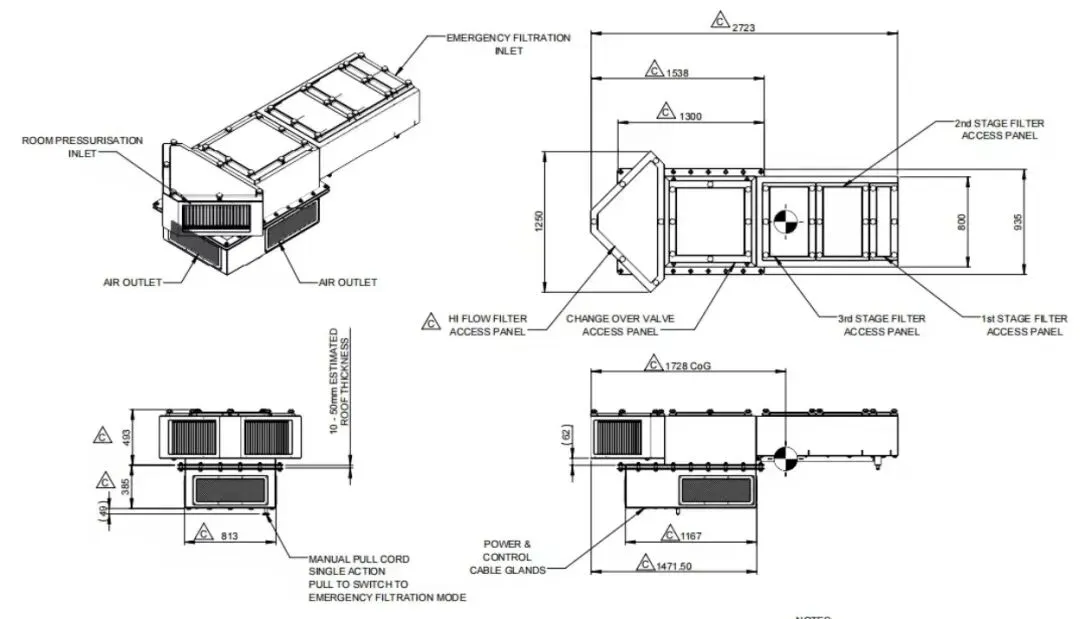

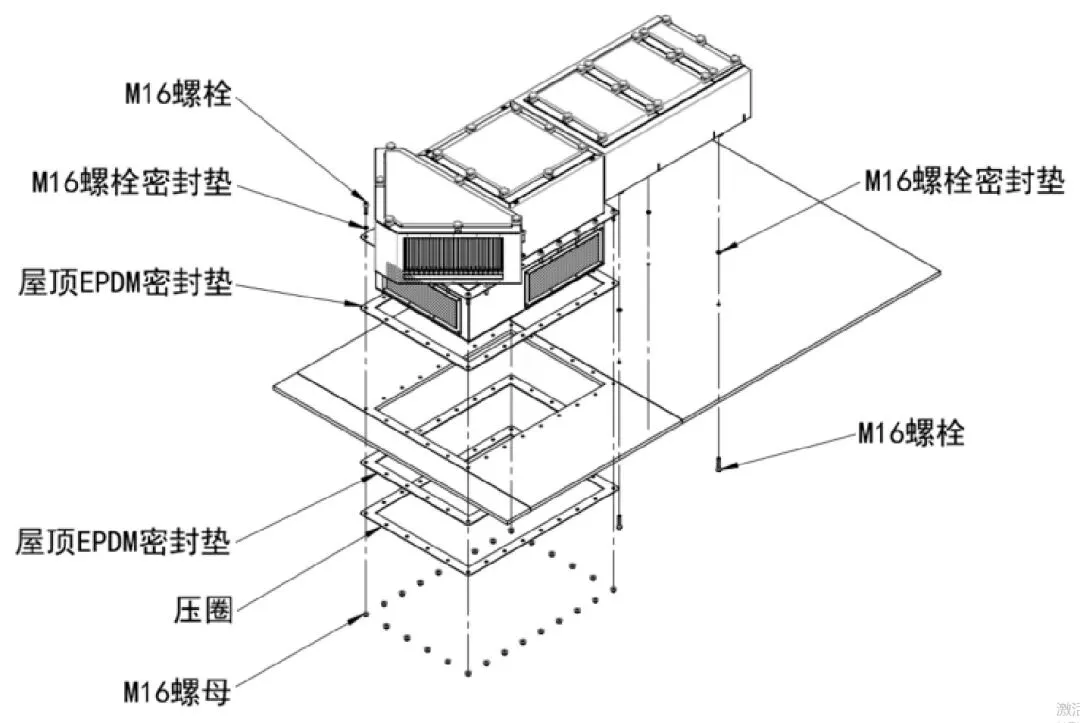

客户需要输出可直接交付车间加工、第三方审图、项目报验的二维工程图纸；绘制厂区管线、配电布局、防爆柜体外形尺寸图；跨上下游对接图纸，保证图纸互通，解决图纸版本传递、审图、现场施工交底问题。

二、Creo（习惯叫Pro/E，PTC公司）

✅适用领域：消费电子、家电、工程机械、医疗设备、防爆成套装备、大型装备平台化研发，很多重工、电子头部企业标配。

✅优点：参数化建模逻辑极强、严谨稳定，支持自上而下的大型装配设计；大装配体承载能力优秀，适合系列化产品开发，改一个核心参数，整套模型、工程图自动更新；钣金、机电协同、仿真模块完善；支持对接PLM产品生命周期管理，适合企业平台化产品管理。

✅缺点：学习曲线陡峭，上手难度高；软件授权费用贵；界面相对老旧；中小企业普及度不如SolidWorks。

✅解决客户的工程问题

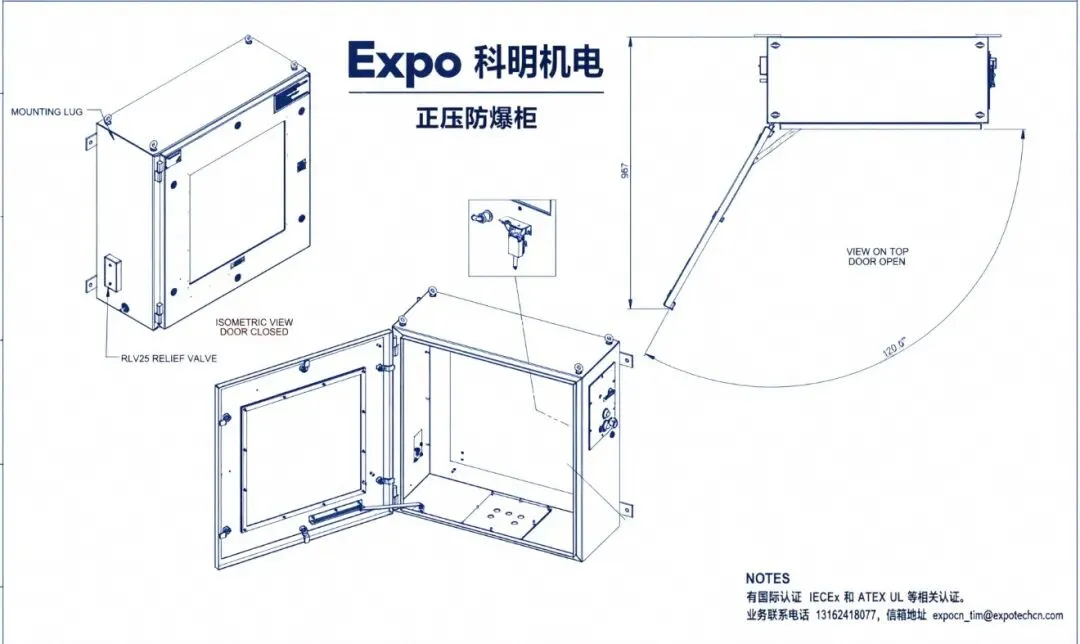

客户要做多版本、系列化的成套装备开发，比如多型号防爆控制柜、大型机械装备；产品迭代频繁，修改核心尺寸后，所有配套零件、工程图同步更新；上万零件的大型装配，保持模型稳定，方便企业做产品数据管理、BOM管理，减少版本混乱、图纸错漏问题。

三、SolidWorks（达索中端三维CAD）

✅适用领域：通用机械、非标自动化设备、钣金箱体、中小型成套设备、防爆柜体、泵阀设备，国内中小制造企业使用最多。

✅优点：界面友好，上手门槛低；钣金、焊件、工程图、基础仿真一体化；插件生态极其丰富；工程师人才储备多，招人方便；从三维模型一键生成二维加工图纸，快速做应力、运动仿真。

✅缺点：超大装配体（几千个零件以上）容易卡顿；复杂曲面能力偏弱；大型企业多产品平台化管理能力弱。

✅解决客户的工程问题

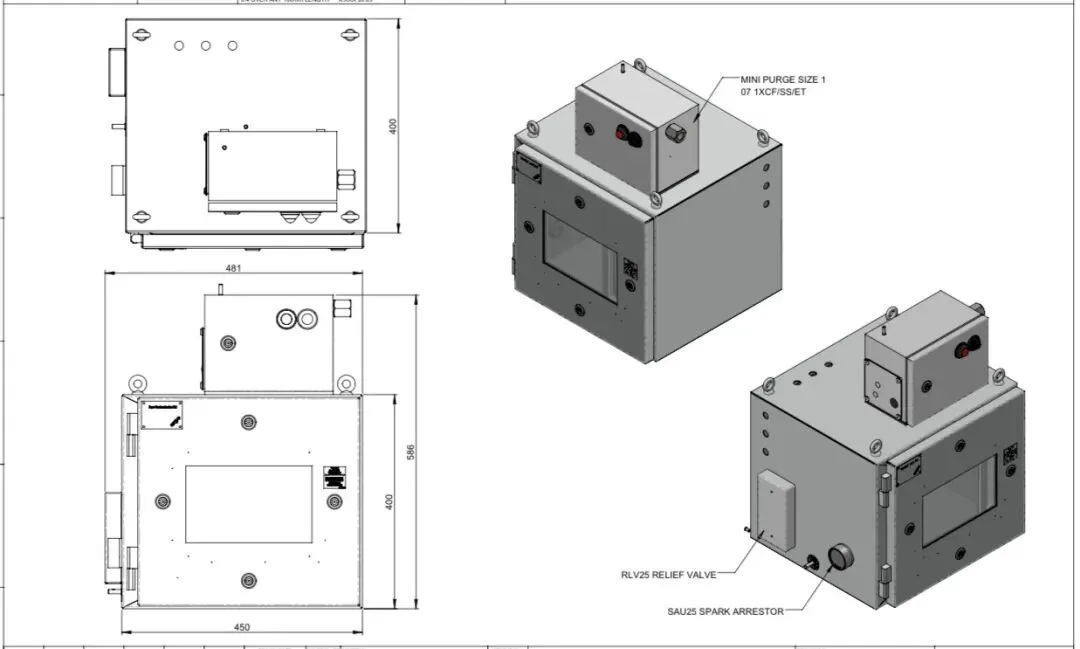

非标设备、中小型防爆柜体、阀组快速结构设计；快速出3D效果图、加工工程图；做简单强度校核，提前发现干涉问题，避免样机装配碰撞；中小企业快速完成产品设计、样机开发，缩短研发周期。

四、Siemens NX（俗称UG）

✅适用领域：模具行业、汽车零部件、精密数控加工、复杂曲面零件、大型重工装备。

✅优点：同步建模是核心强项，没有严格参数树约束，外部导入STEP/IGS模型也能直接快速修改；CAD+CAE+CAM一体化，建模、仿真、数控编程一套软件完成；复杂曲面、模具分模行业标杆，处理复杂几何能力极强。

✅缺点：功能庞杂，学习成本高；价格昂贵；普通机械设计场景下，很多功能用不上。

✅解决客户的工程问题

客户需要精密模具设计、复杂曲面零件；接收外部第三方模型快速修改，不用受原始建模参数限制；建模之后直接生成CNC机床刀路，完成数控加工；解决复杂零件仿真、逆向工程等高端制造需求。

五、CATIA（达索高端三维软件）

✅适用领域：航空航天、船舶、海工平台、大型整车，高端巨型装备领域。

✅优点：超强曲面造型、超大装配管理能力；航空、船舶行业标准软件，系统工程、数字样机能力顶尖，可处理几十万零件的整机模型。

✅缺点：价格极高，学习门槛极高，普通制造企业很少使用。

✅解决客户的工程问题

海工平台、船舶、飞行器等巨型复杂装备整机数字样机设计，曲面外形设计，整机干涉检查，大型项目数字化协同。

六、Autodesk Fusion 360

✅适用领域：初创企业、小型产品研发、3D打印、小批量原型、跨境产品。

✅优点：云端一体化，CAD/CAE/CAM/电子集成；支持Mac、Windows；云端保存模型，多人在线协同，授权成本相对友好。

✅缺点：网络依赖强，大型装配性能偏弱；国内大型工业项目很少采用。

✅解决客户的工程问题

创业团队、小产品快速原型设计，云端协同，设计完成直接输出3D打印或CNC加工程序，适合快速验证新产品。

选型核心总结

没有绝对最好的软件，只有匹配客户工程场景的软件：

软件本质只是工具，解决客户真正痛点：减少图纸错漏、规避装配干涉、缩短研发周期、保障图纸上下游互通、降低样机试错成本。选软件优先看行业场景，而不是盲目追求功能最强的高端软件。

主流工程仿真软件，解决客户哪些工程难题

三维CAD完成结构建模只是第一步，仿真软件就是在样机加工前，用数字化方式提前验证产品性能，规避试验失败风险、减少样机成本，在防爆柜体、压缩机、海工装备、压力容器行业应用尤其广泛。

1. ANSYS（仿真龙头）

✅适用领域：通用结构力学、流体CFD、热仿真、防爆压力泄放、电磁仿真、疲劳分析、多物理场耦合；油气装备、压力容器、电机、正压吹扫系统都大量使用。

✅优点：模块最全，多物理场耦合能力最强；行业认可度最高，仿真报告可用于第三方防爆认证、图纸报审。结构、流体、热、电磁模块可联动计算，比如正压柜内部气流分布、压力变化、温升模拟。

✅缺点：软件价格昂贵，硬件配置要求高；学习难度大，需要专业仿真工程师，单纯CAD工程师很难上手。

✅解决客户工程问题：

提前校核箱体承压、振动疲劳；模拟防爆柜内吹扫气流是否均匀，有无死角；电机温升计算；冲击、地震载荷下设备强度验算；输出可用于防爆合格证取证的仿真分析报告，减少实体试验次数，降低试验成本。

2. Abaqus（达索）

✅适用领域：非线性力学仿真、大变形、冲击爆破、材料破坏；压力容器、防爆壳体、海工钢结构、复合材料。

✅优点：非线性计算能力是强项，适合壳体受压变形、爆炸冲击、塑性形变等复杂工况；计算精度高，在压力容器、防爆外壳强度验证领域认可度很高。

✅缺点：没有流体原生模块，多物理场耦合弱；上手门槛高，授权成本高。

✅解决客户工程问题：

防爆外壳承压、爆炸冲击强度校核；设备在地震、海浪冲击下结构安全验算；壳体大变形、材料失效分析，判断外壳在极限工况下会不会开裂。

3. COMSOL Multiphysics

✅适用领域：多物理场耦合、流体+传热、电化学、微通道；正压吹扫、氮封系统、仪表柜体热流耦合仿真。

✅优点：操作逻辑直观，流体、传热、压力、电场可以方便耦合；适合中小型设备多物理场问题，非常适合模拟正压柜内部吹扫气流、压力维持、温升这类场景。

✅缺点：大规模模型计算速度慢；大型结构力学项目不如ANSYS/Abaqus；大型企业工程报审使用相对少一点。

✅解决客户工程问题：

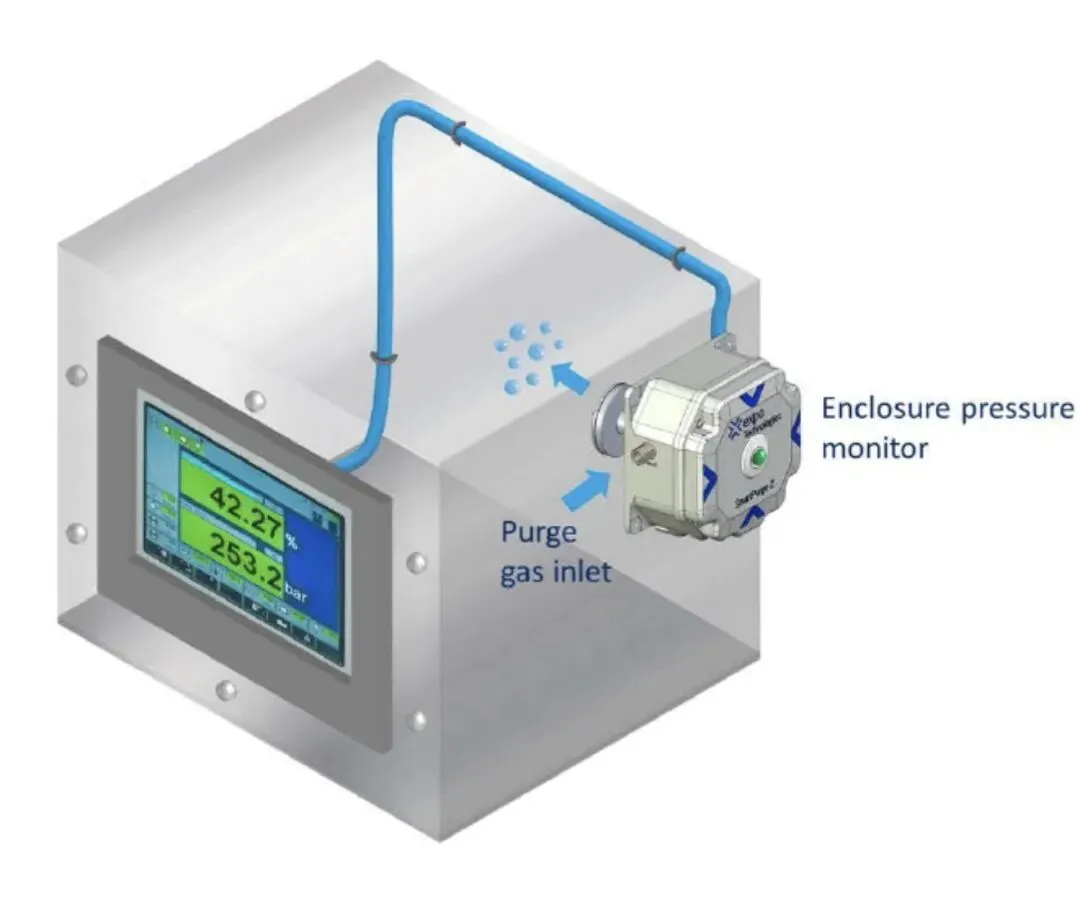

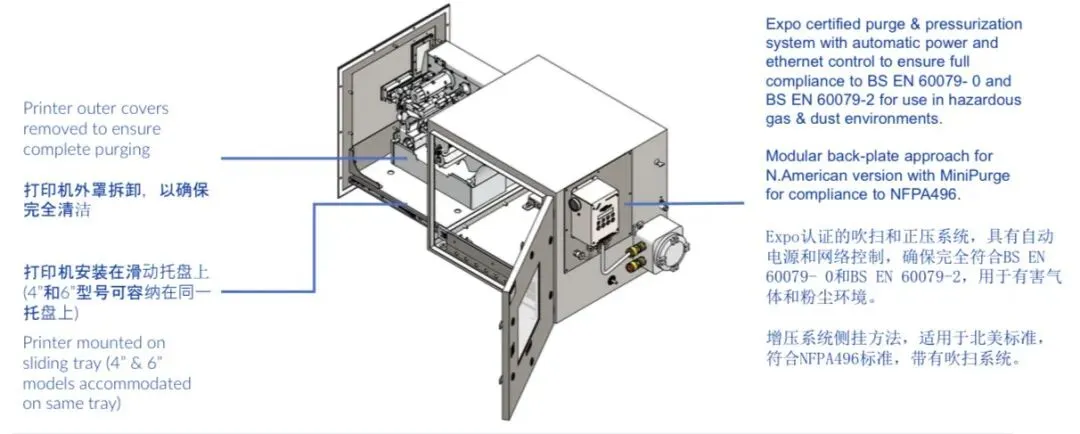

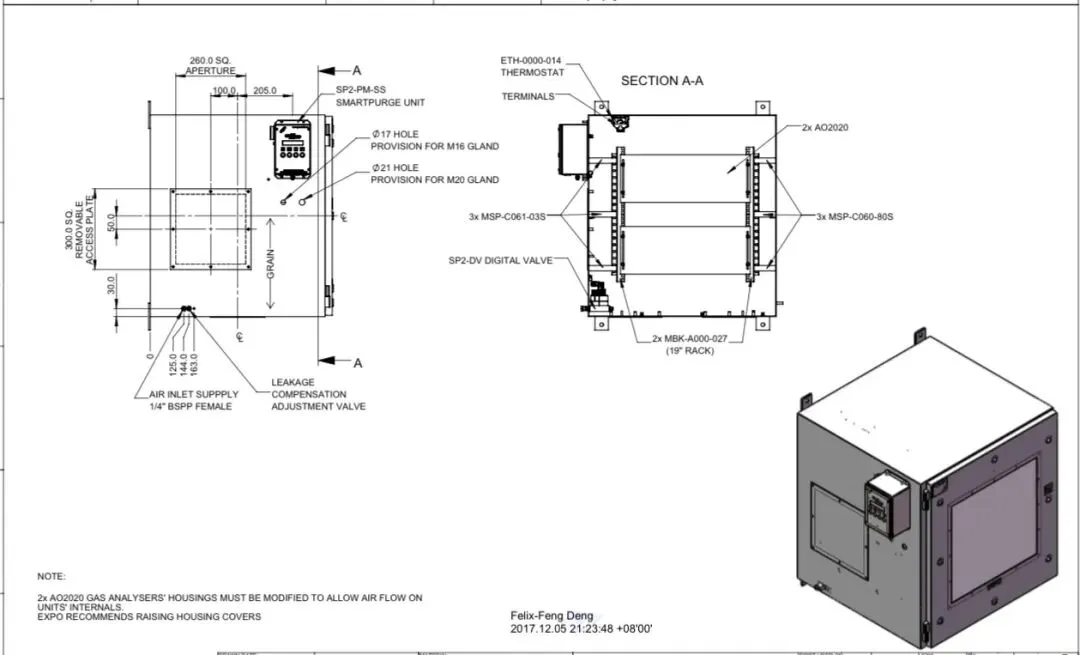

模拟正压防爆柜吹扫置换过程，判断换气时间是否满足Ex-p标准；柜体内部热与气流耦合，评估散热能力；氮封系统压力动态模拟。

4. Siemens Simcenter（原NX Nastran）

✅适用领域：汽车、重工、通用机械，和UG/NX无缝联动。

✅优点：和UG NX三维模型一键对接，无需额外转换模型；结构、振动、噪声仿真能力强；适合大型装备振动、疲劳分析。

✅缺点：流体模块相对薄弱，多物理场能力弱于ANSYS。

✅解决客户工程问题：

大型设备振动、疲劳寿命校核；压缩机、机架模态分析，避免共振；直接读取UG模型，省去模型修复工作。

5. SolidWorks Simulation

✅适用领域：中小企业、非标设备、钣金箱体、防爆柜体简易强度校核。

✅优点：内嵌在SolidWorks里面，模型一键导入；上手简单，和三维设计同步，普通机械工程师可以快速上手，价格友好。

✅缺点：只能做基础静力学、简单振动；不能做复杂非线性、爆炸冲击、高精度流体仿真，不能直接用于防爆取证的正式报告。

✅解决客户工程问题：

钣金柜体简单强度、应力校核；装配体干涉之外，提前看静态应力分布，规避明显的结构薄弱点，适合前期快速自查。

6. Fluent（属于ANSYS，CFD流体仿真）

✅适用领域：流体流动、气体吹扫、燃烧、换热；管道、压缩机、正压吹扫、气体置换仿真。

✅优点：工业流体仿真的标杆，计算精度高；专门用来模拟气体流动，很适合Ex-p正压吹扫系统内部气体置换、流速分布。

✅缺点：只专注流体，需要搭配ANSYS结构模块；模型处理比较耗时。

✅解决客户工程问题：

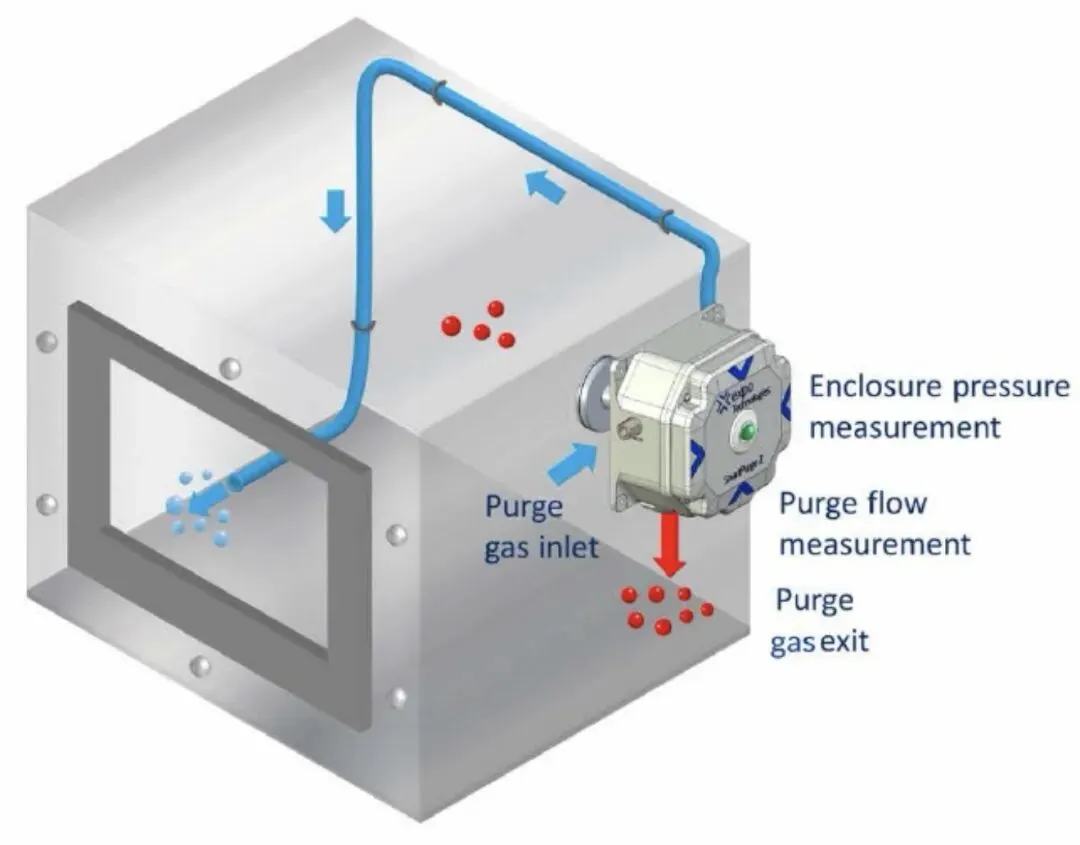

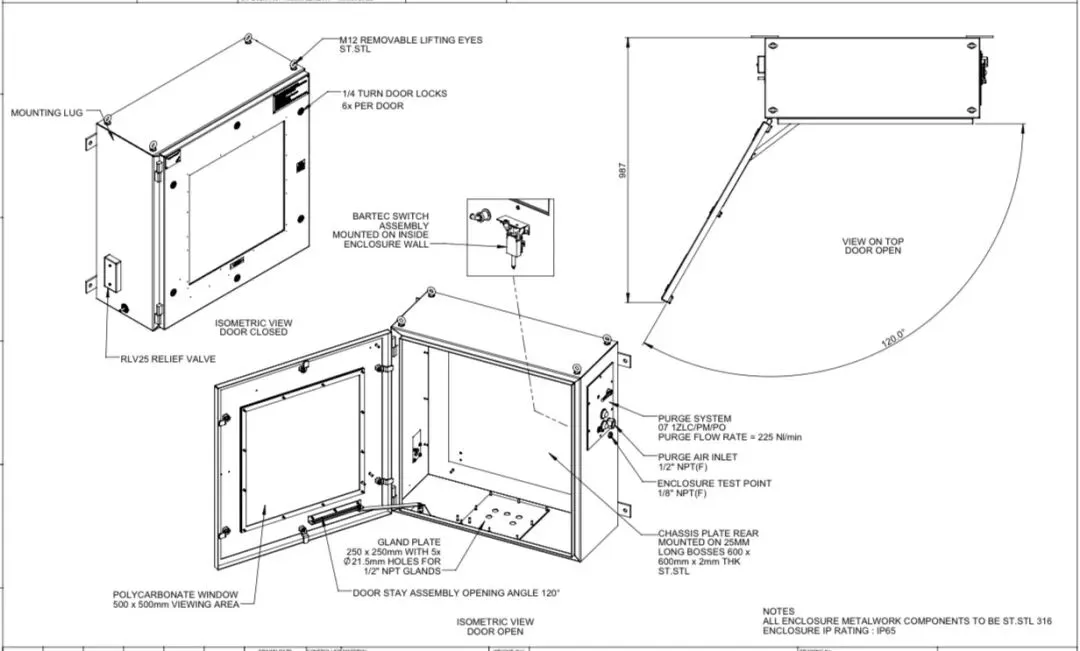

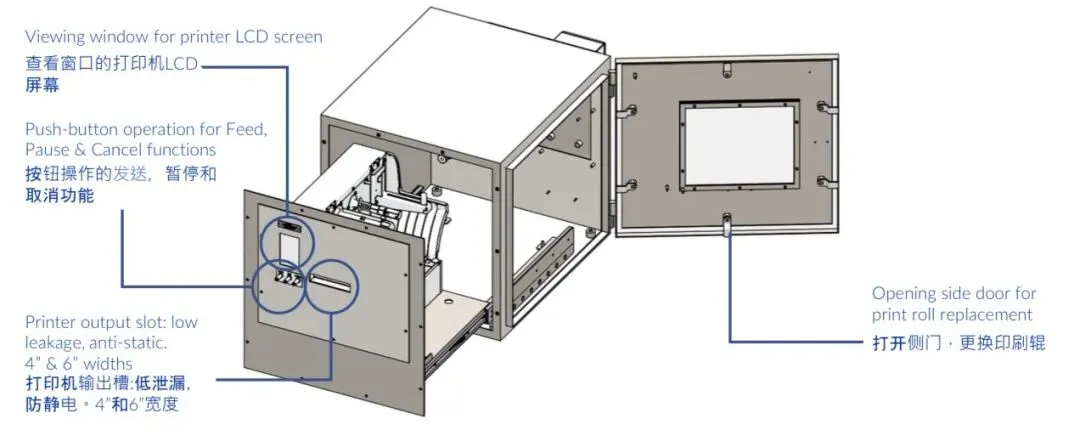

模拟防爆柜内吹扫置换，验证内部危险气体能不能在规定时间置换干净，满足GB/T3836.5正压防爆规范。

仿真软件选型小结

一句话：CAD用来“造模型”，仿真软件用来在加工前预判风险。仿真不是替代试验，而是减少盲目样机投入，很多防爆装备、正压吹扫项目，仿真报告是防爆取证环节重要支撑材料。

除三维绘图软件外，工程仿真也是装备研发的关键一环。ANSYS/Abaqus用于防爆壳体、压力容器高强度与多物理场验算；COMSOL、Fluent擅长流体与正压吹扫气体置换模拟；SolidWorks Simulation适合中小企业简易结构自查。仿真的价值，就是样机加工前提前排查风险，支撑防爆取证，降低试错成本。
