前言

掩模版作为光刻图形成像的物理源头，是整套光刻工艺中精度等级最高、对良率影响最根源的核心耗材。光刻机台光学参数、TRACK、APC套刻补偿都是在修正后端技术参数偏差，而掩模本身的结构精度、保护膜状态、蒙贴工艺稳定性，直接决定了图形原始形貌与成像基准。

在先进制程量产维护中，多数工艺异常排查习惯聚焦晶圆端参数调试，往往忽视掩模形变、膜层厚度偏差、保护膜老化、蒙贴张力不均带来的系统性扰动，这类源头误差会持续叠加在CD均匀性、邻近效应偏移、OVL套刻偏差中，形成隐蔽且持续性的良率波动。

一、倍缩式掩模的结构

掩模版（mask）简称掩模，是光刻工艺不可缺少的部件。掩模上承载有设计图形，光线透过它，把设计图形投射在光刻胶上。掩模的性能直接决定了光刻工艺的质量。

在投影式光刻机中，掩模作为一个光学元件位于会聚透镜（condenser lens）与投影透镜（projection lens）之间，它并不和晶圆有直接接触。

掩模上的图形缩小4～10倍（现代光刻机一般都是缩小4倍）后投射在晶圆表面。为了区别于接触式曝光中使用的掩模，投影式曝光中使用的掩模又被称为倍缩式掩模（reticle）。

目前大型集成电路光刻工艺中使用的都是步进-扫描式光刻机（scanner），以及与之配套的倍缩式掩模。在日常交流中，倍缩式掩模仍然被简称为掩模。

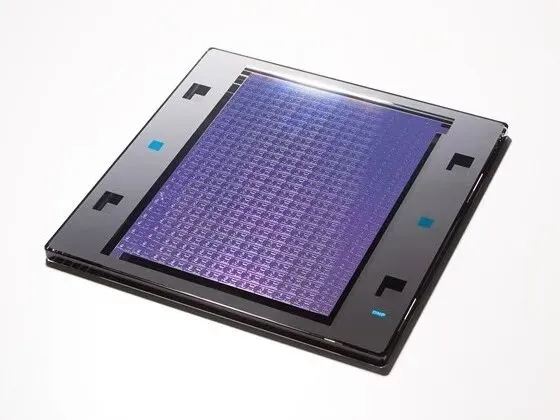

为了保证在不同型号光刻机之间的互用，掩模的结构和几何尺寸都是类似的。它的主体是一块152mm×152mm（即6"×6"）的高质量石英玻璃基板，其厚度是1/4"。

石英玻璃对深紫外光（≤365nm）有很高的透过率，而且其热膨胀系数只有0.5ppm/℃（通常玻璃是9.4ppm/℃）。

一个铝合金制备的框架被安装在玻璃基板上刻有图形的一侧。铝合金框架高6.1mm、厚2mm，它用于蒙贴保护膜。掩模所有曝光的区域都必须在保护膜的覆盖之下。

外界和掩模的机械接触都发生在铝合金框架之外的部分。铝合金框架侧面开有通气孔，以避免曝光、温度变化时形成内外压强差。

在铝合金框架之外的区域还设置有预对准标识（pre-alignment marks）、掩模版的序列号（barcode）、工厂的序列号（reticle ID）、TIS标识（transmission image sensor marks）等。

机械手把掩模安放在掩模工作台（reticle stage）上后，系统使用预对准标识来确定掩模的位置，使其和平台对准。TIS标识用于掩模与晶圆工作台之间的对准，直接影响OVL套刻精度。

掩模版的序列号一般都包含有该掩模的许多信息。一种常用的命名方式是：产品名-光刻层名-掩模制造商-使用的OPC模型-第几块复制版。

示例：13SF-RX-AMTC-M185G-2含义：这块掩模用于产品13SF中的RX光刻层，由掩模供应商AMTC制造；这块掩模上图形使用的OPC模型是M185G；该版是该光刻层使用的第2块版。这样的命名方式便于Fab对掩模的日常管理。

二、掩模保护膜

2.1 掩模保护膜的功能

掩模保护膜是蒙贴在铝合金框架上的一层透明薄膜，防止灰尘掉落在掩模有图形的一侧。有了这个薄膜的保护，灰尘颗粒只能掉落在掩模版玻璃的一侧或保护膜上。

由于玻璃基板的厚度和保护膜距离基板的距离相近，均为6mm左右，所以这些吸附在掩模上的颗粒距离掩模图形面（Cr面）的距离都在6mm左右。

现代投影式光刻机的聚焦深度（DOF）最多也就是在1～2μm。因此，在曝光时，这些附着在玻璃和保护膜上的颗粒，只能在晶圆表面形成一个非常模糊的像，对局部的光强产生的干扰很小。

只有当这些颗粒的尺寸大到一定程度时，其在晶圆上产生的阴影才可能在光刻胶上留下图形。

理论计算表明，只要这些颗粒和模版上Cr图形之间的距离（即掩模的厚度或保护膜的高度）大于，它们对局部光强的影响就不会超过10%。定义为：

式中，是光刻系统成像的倍数，对于现代光刻机；是颗粒的直径。假设光刻机的数值孔径，据此，我们可以估算出掩模上所允许的最大的颗粒尺寸，。

2.2 保护膜的材质

G-line和I-line掩模版所使用的保护膜是高分子量的硝化纤维树脂（high-molecular-weight nitrocellulose polymers）。

硝化纤维树脂薄膜的制备工艺如下：首先把硝化纤维树脂的溶液旋涂在平整的玻璃表面；在适当的温度烘干后，把薄膜从玻璃表面揭下，最后把薄膜切割成所需要的尺寸。

但是，硝化纤维树脂在DUV波段有较高的吸收系数，因此不能用于248nm和193nm波长。248nm和193nm保护膜的材质一般是含F的树脂（amorphous fluoropolymers）。

例如，聚四氟乙烯（teflon），保护膜的厚度一般在1μm左右，可以针对不同的波长做进一步优化。

对保护膜材质的要求除了必须具有很高的透明度外，在光照下还不能释放对掩模有害的气体成分。新型保护膜材料还在不断研发中，研发的方向就是含F的聚合物。

掩模保护膜供应商一般会提供产品的规格参数，保护膜产品序列号包含掩模尺寸、光刻机型号、框架类型、膜高度、表面处理、工作波长、粘合剂类型，同时附带透射率、透射率均匀性、吸附颗粒数等关键指标。

随着曝光波长的不断缩短，聚合物薄膜的吸收系数会增大。在157nm波长时，无法寻找到符合要求的有机材料做保护膜。于是，提出了硬保护膜（hard pellicle）的概念，即使用薄的石英玻璃（约0.8mm厚）做保护膜。

与有机薄膜相比，硬保护膜相对较重，在重力作用下容易出现中心向下的弯曲（bowed）。假设保护膜的厚度是，弯曲形成的倾斜角是，这种弯曲导致图形平移，即

式中，和是保护膜和周围空气的折射率。以中心为界，保护膜弯曲的两侧都会对称地形成这样的平移。掩模上的图形透过保护膜后的像被放大。

2.3 蒙贴保护膜对掩模翘曲度的影响

掩模保护膜是蒙贴在金属框架上的，它存在一定的张力。蒙贴不恰当，会导致掩模版的翘曲。

实验结果表明，蒙贴时使用的压力越小，掩模版的翘曲程度就越小。保护膜蒙贴时导致的掩模版翘曲行为与蒙贴的时间及所用的粘合剂（SEBS或Acrylic）关系不大，但与蒙贴时的压力有关。

随着技术节点的不断缩小，掩模保护膜对曝光成像的影响变得越来越明显。

目前的研究课题集中于实验和仿真计算保护膜蒙贴前后的成像差别，希望从中找到影响成像的关键因素，从而改进保护膜的材质及其蒙贴的工艺。

2.4 保护膜厚度对掩模成像性能的影响

标准的ArF掩模保护膜的厚度是830nm（厚度起伏的范围3.1nm）；目前正在研发的先进保护膜的厚度是280nm（厚度起伏的范围1.3nm）。

文献研究了NA=1.35时，保护膜厚度对邻近效应和线宽均匀性(CDU)的影响。实验中的掩模是6% Att. PSM，对830nm和280nm厚的保护膜分别做光刻实验。蒙贴保护膜铝框的高度分别是4mm（用于厚保护膜）和2mm（用于薄保护膜）。

对于邻近效应实验，曝光的条件是NA=1.35、环形光照（）、XY极化的入射光；对于线宽均匀性实验，除了上述的环形照明外，还有35°的双极照明（）、X方向极化的入射光与C-Quad40°（）、XY极化的入射光。

光线在保护膜上的最大入射角是。在NA=1.35时，其对应的最大入射角是。保护膜在193nm波长时的吸收系数基本是0（），其折射率是。

理论计算得到：薄保护膜的透射率较大，保护膜不吸收光线，不能透过的光线在保护膜表面被反射掉。不同入射角的条件下，光线在保护膜中传播具有不同的光程。薄保护膜产生的相移要比厚保护膜小很多。

以45nm和90nm线宽为例，分别测量了厚保护膜和薄保护膜情况下的线宽随周期变化（through-pitch）曲线（即邻近效应曲线），并与没有保护膜时的邻近效应曲线做了对比。

核心结论：

1. 与没有保护膜相比，厚保护膜对邻近效应曲线的影响较大，需要进一步的邻近效应修正（OPC）；薄保护膜对邻近效应曲线的影响很小。
2. 由于厚保护膜具有较大的厚度起伏，因此其对应的像的线宽均匀性（CDU）也较大。

基于文献结果，业界建议在小技术节点尽量使用较薄的掩模保护膜。实际上，在45nm技术节点开始，掩模生产厂已经普遍把保护膜的厚度从830nm减少到了560nm。

【实践思考】

掩模属于光刻产线的高价值耗材，掩模相关缺陷往往是批量良率杀手，在实际生产中经常遇到如下现象：

1. 掩模保护膜颗粒缺陷：理论上保护膜可以隔离颗粒，但产线中保护膜表面大颗粒依然会造成晶圆面内局部CD偏移，严重时会出现批量图形短路/断路。现场遇到该类缺陷时，不能只做简单的颗粒清洗，需要核查保护膜是否存在划痕、膜层老化，必要时做掩模复膜。复膜后的掩模需要重新做OVL、CD与OPC验证，因为蒙贴压力会引入掩模翘曲，直接影响套刻精度。
2. 掩模翘曲带来的OVL漂移：掩模蒙贴工艺不良、保护膜张力不均，会造成掩模版bow形变。在扫描曝光时，掩模面内形变会转化为晶圆层面内平移、旋转，体现在10项APC参数中Translation、Rotation项偏移。产线中经常遇到新复膜掩模上机后，APC补偿量突变，需要重新做掩模校准，否则会出现大面积套刻失效。
3. 保护膜厚度起伏引发CDU波动：先进节点ArF浸没工艺，厚保护膜的厚度起伏会带来入射光相移差异，through-pitch曲线偏移。现场现象：同一掩模不同曝光shot，CD均匀性随扫描方向周期性波动。此时需要评估是否需要更换薄型保护膜，同时更新OPC模型，不能直接沿用旧版OPC仿真文件。
4. 掩模来料验收管控：掩模进厂检验，除了颗粒检测，必须核对保护膜型号、膜高度、粘合剂类型，确认匹配光刻机型号与曝光波长。不同供应商保护膜的透射率、均匀性差异，会引入系统性光强偏差，间接造成CD漂移。
5. 硬保护膜风险：硬保护膜重力弯曲带来图形平移，在高密度图形层，该平移量会叠加到OVL套刻误差中，需要在掩模设计阶段提前预留修正量，工艺工程师需要提前评估该形变对APC补偿范围的影响。

实操提示：掩模相关的成像偏差，很多时候会被误判为光刻机、光刻胶或者晶圆APC的问题，排查良率问题时，需要把掩模保护膜、掩模翘曲作为独立的根因排查项。

【核心总结】

1. 倍缩式掩模（reticle）采用4倍缩小投影，主体为石英基板+铝合金框架，配套预对准标识、TIS标记、序列号，TIS标识用于掩模-晶圆台对准，直接关联OVL。
2. 掩模保护膜核心作用：隔离颗粒，利用DOF原理，让保护膜上颗粒无法在晶圆表面聚焦成像；存在临界颗粒尺寸约束。
3. 保护膜材质随曝光波长迭代：G/I线用硝化纤维树脂；DUV 248/193nm采用含氟聚合物；157nm尝试硬石英保护膜。
4. 保护膜蒙贴压力会造成掩模翘曲，引入图形平移，影响套刻精度。
5. 保护膜厚度直接影响邻近效应（OPE）、相移、CDU；厚膜会加剧through-pitch偏移，需要额外OPC修正；先进节点逐步向薄保护膜演进。

掩模是光刻图形的源头，很多工艺工程师日常重点关注晶圆端光刻胶、曝光参数、APC补偿，却容易忽略掩模与保护膜带来的系统性偏差。

掩模不是静态的“图形底片”，保护膜蒙贴、膜层厚度、膜层老化都会引入成像变化，这些偏差会叠加到晶圆端CD、OVL的控制预算中。

先进节点工艺窗口本身余量极小，掩模端微小的形变、相移扰动，都可能耗尽工艺窗口。

在日常工艺维护与良率分析中，掩模应该作为工艺系统的一部分纳入监控，掩模复膜、新版掩模导入，都需要完整的工艺验证。源头管控，才能减少后端APC、CD、套刻的异常排查工作量。
