4.双代号时标网络计划中时间参数的判定
以时间坐标为尺度编制的双代号网络计划。

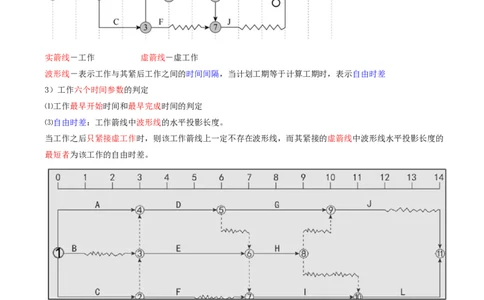

实箭线－工作 虚箭线－虚工作
波形线－表示工作与其紧后工作之间的时间间隔，当计划工期等于计算工期时，表示自由时差
3）工作六个时间参数的判定
⑴工作最早开始时间和最早完成时间的判定
⑶自由时差：工作箭线中波形线的水平投影长度。
当工作之后只紧接虚工作时，则该工作箭线上一定不存在波形线，而其紧接的虚箭线中波形线水平投影长度的
最短者为该工作的自由时差。
⑵工作总时差
各紧后工作的总时差+紧后工作与本工作的时间间隔之和最小值
取本工作的波形线与后续线路上波形线之和的最小值为本工作的总时差。线路上总的工作持续时间最长的线路为关键线路。
双代号时标网络计划中自始至终不出现波形线的线路即为关键线路。

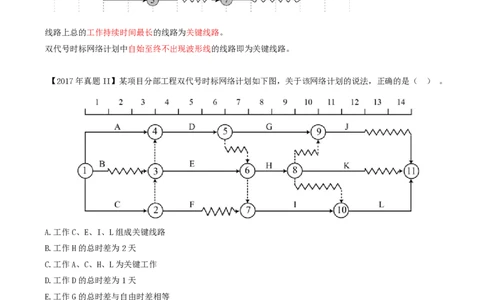

【2017年真题II】某项目分部工程双代号时标网络计划如下图，关于该网络计划的说法，正确的是（ ） 。
A.工作C、E、I、L组成关键线路
B.工作H的总时差为2天
C.工作A、C、H、L为关键工作
D.工作D的总时差为1天
E.工作G的总时差与自由时差相等
答案：ABD【2022年真题】某双代号时标网络计划如下图（时间单位：天），工作A3的最迟开始时间是第（ ）天。
A.8
B.5
C.6
D.7
答案：D

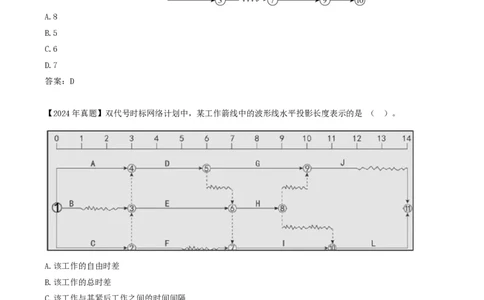

【2024年真题】双代号时标网络计划中，某工作箭线中的波形线水平投影长度表示的是 （ ）。
A.该工作的自由时差
B.该工作的总时差
C.该工作与其紧后工作之间的时间间隔
D.该工作与其紧后工作之间的时距
答案：C
波形线-表示工作与其紧后工作之间的时间间隔，当计划工期等于计算工期时，表示自由时差
