AI 数据中心带火的,是测试仪器:1.6T 光模块、224G 互连与电源完整性
AI 数据中心带火的,是测试仪器:1.6T 光模块、224G 互连与电源完整性博曦视点 · 行业观察 一线数据 · 800G 及以上光模块，2025 年全球出货约 4,200 万只（Cignal AI） · 1.6T 光模块，2026 年出货预计超过 500 万只（Cignal AI） · 光模块的代际迭代周期，已从 3–4 年压缩到约 2 年（信通院口径） · GB200 NVL72 级 AI 系统，单机柜功率约 120kW 这两年，AI 数据中心的新闻主角轮流坐庄：先是 GPU，后是光模块，最近轮到了电力。但在产线真正干活的人都知道，每一代设备放量之前，先被买爆的是测试仪器。 道理不复杂。模块厂扩产，第一笔钱花的不是组装线，而是测试工位——测不过，就出不了货。LightCounting 的分析师 Vladimir Kozlov 谈到 1.6T 时说过一句话："We have never seen such a sharp ramp for new products."（我们从未见过新产品如此陡峭的爬坡。）该机构一年之内把 1.6T 的出货预期从几万只上调到 2025 年的 100 万只量级，并直言这将是对整条供应链的一次压力测试。压力最先传导到的，就是测试这一环。 一、光模块：测得快，才出得快 800G 已经是新建 AI 数据中心的默认配置。按 Cignal AI 的统计，2025 年 800G 及以上速率光模块出货约 4,200 万只；2026 年，1.6T 出货预计超过 500 万只，头部云厂商的采购计划还在往上修。

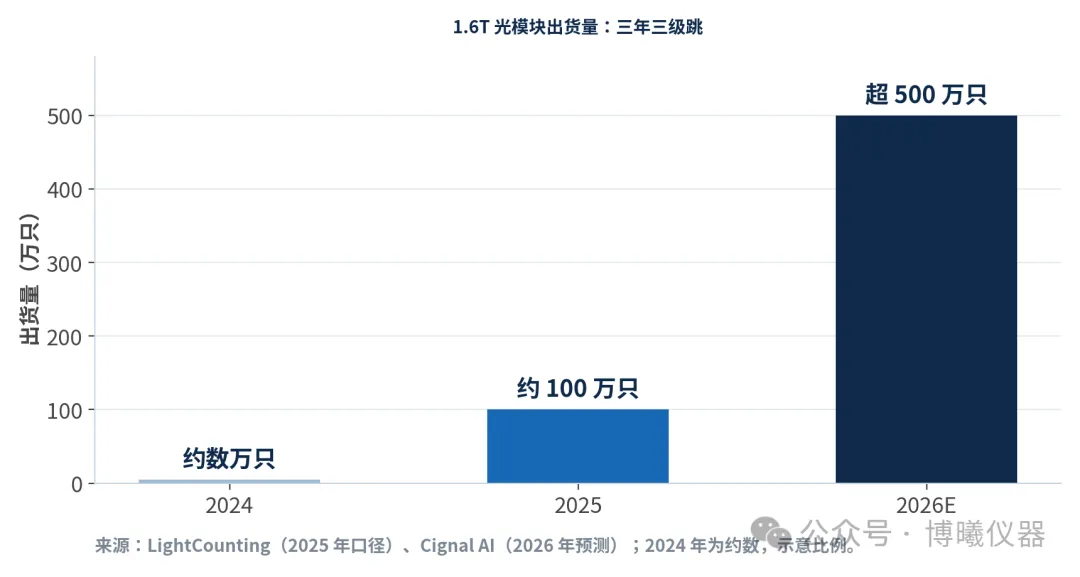

1.6T 光模块出货量预期：2024 年约数万只，2025 年约 100 万只，2026 年预计超 500 万只。 量翻倍的同时，单只模块的测试时间没有变短，反而变长了。800G/1.6T 用 PAM4 调制，四个电平挤在原来两个电平的幅度里，眼图张开度先天就小：发射端的 TDECQ、接收端的灵敏度与压力眼、误码率与 FEC 纠错容限，每一项都要测，还要在高低温下保持一致性。速率越高，裕量越薄，测试越较真。 仪器厂商的动作最能说明问题。2026 年 10 月，是德科技一口气发布两台 1.6T 以太网测试平台——SERT 1600GE 与 AresONE Plus：2U 机身塞进 8 个 1.6T 端口，跑 224G SerDes 上的 PAM4 信号，还内置 AI 工作负载仿真，专门用来在上线之前压测交换矩阵。VIAVI 的 ONE LabPro 平台配 ONE-1600ER 模块，单机可扩展到 64 个 1.6T 测试端口，中际旭创、Lumentum 等头部模块与器件厂商都是它的早期用户。头部玩家提前锁测试产能，锁的其实是出货资格。

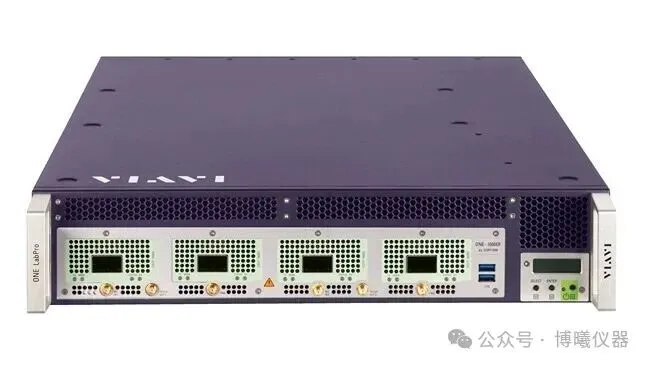

VIAVI ONE LabPro 平台与 ONE-1600 系列 1.6T 测试模块（图片来源：VIAVI）。 这一环的仪器清单很明确：采样示波器看眼图，误码仪测 BER 与 FEC，光谱仪查波长与边模抑制比，再加高低温试验做一致性筛选。谁的测试工位先到位，谁的模块先出货。 二、高速互连：224G 之后，损耗按零点几 dB 抠 1.6T 拆开看，是 8 条 200G 通道；每条通道的物理层，是 224G SerDes。到了这个速率，连接器、线缆、背板不再是配角——插入损耗、回波损耗、近端与远端串扰，每一项预算都紧得按零点几 dB 抠。DAC 铜缆越走越短，AEC 有源铜缆越用越多，本质是同一件事：通道太娇贵。

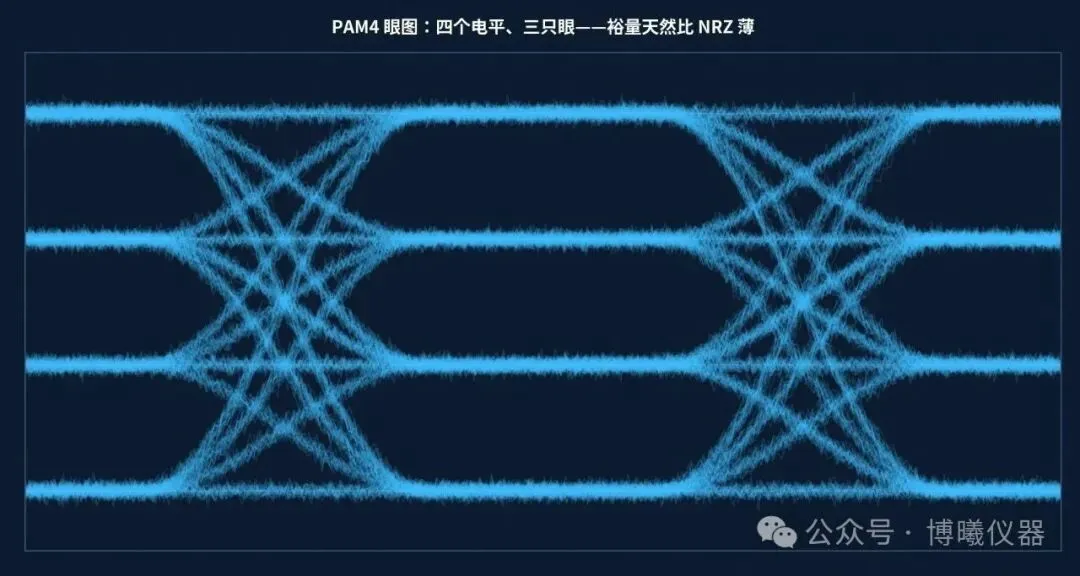

PAM4 眼图示意（自制）：四个电平、三只眼，每只眼的张开度只有 NRZ 的三分之一。 测这类通道，矢量网络分析仪的频率得往上走：表征 224G 通道，VNA 要覆盖 110GHz 以上；TDR 用来定位阻抗在哪里突变；去嵌（de-embedding）把夹具的影响剥掉，还原器件本体。服务器内部同样在翻倍：PCIe 6.0 已经跑到 64GT/s 并换上 PAM4，CXL 一致性测试紧随其后，网卡、交换芯片与连接器厂商的验证实验室，这两年都在扩编。 对这个号的老读者来说，这一条不陌生——我们之前写 EVM、写 TDR 的用法，留言问得最多的就是"多少带宽够用"。答案，正在被 AI 推着往上走。 三、电源完整性：机柜功率翻倍，纹波按毫伏抠 第三类被带火的，是过去不太起眼的电源测试。 GB200 NVL72 这一级系统，单机柜功率约 120kW，是传统机柜的十倍上下。GPU 的负载还不是恒定的：训练任务一起一落，电流瞬态又快又猛，供电网络（PDN）的目标阻抗被压进毫欧级。阻抗高了，电压就晃；纹波大了，算错的就是真金白银的算力。 于是测电源的方法全变了：示波器要配低噪声的电源轨探头，才测得清毫伏级的纹波；PDN 阻抗曲线要用网络分析仪在低频段一点点扫；负载瞬态要用大电流电子负载打阶跃，看响应过不过冲；PSU 的效率、时序、冗余切换，一项都不能省。直流电源分析仪、精密源表（SMU）、大功率电子负载，从研发桌上的配角，变成了 AI 服务器产线与验证实验室的标配。本号此前介绍 N6705C 直流电源分析仪时还没有这番光景，不过两年，需求逻辑已经完全不同。 一张表看清三类需求
博曦点评 三句话，留给同行。 第一，测试产能会比模块产能更早见顶。组装线可以复制，测试工位受制于高端仪器的交期。采样示波器、110GHz 级网络分析仪这类设备，新机交期一拉长，二手市场的流通价格会先动。 第二，成色好的二手高端仪器会越来越难找。800G 时代退下来的设备，喂不饱 1.6T 的验证需求。有置换或补仓计划的实验室，宜早不宜迟——这一点，我们做这行，天天有体感。 第三，选型别只盯带宽。探头、校准件、软件选件和后续的校准服务，才是五到八年的总成本。AI 供应链里最不声张的一环是测试，也往往是最先卡住的一环。谁先把测试能力备足，谁就先拿到下一代的入场券。 博曦仪器｜让每一次测量，都值得信任 VIAVI 一级授权代理商 · 电话：021-67766350 · 微信：boxinstruments
测试对象 | 关键指标 | 代表仪器 |
800G/1.6T 光模块 | 眼图与 TDECQ、BER 与 FEC 容限、接收灵敏度、光谱纯度 | 采样示波器、误码仪、光谱分析仪、1.6T 以太网测试平台（是德 AresONE、VIAVI ONE LabPro） |
224G 高速互连 | 插入/回波损耗、串扰、阻抗连续性 | 矢量网络分析仪（110GHz 以上）、TDR、高带宽实时示波器 |
电源完整性 | 纹波噪声、PDN 阻抗（毫欧级）、负载瞬态响应 | 示波器＋电源轨探头、直流电源分析仪、电子负载、SMU |
