软件分享,咨询行业“神器”——轻量三维GIS查看器
点击蓝字 关注我们
因为工作需要，
借助大肥鱼之手，
花了两天时间写了一个SHP查看器。
供一些有地理信息演示需求，有汇报需求的同行使用。
附带有免费获取卫片，地形，并且生成DSM的能力。
因为业务要求，也附带了一个根据SHP建三维白模的功能。
大家可以根据需求自选。
01
主要功能：
SHP导入，可视化

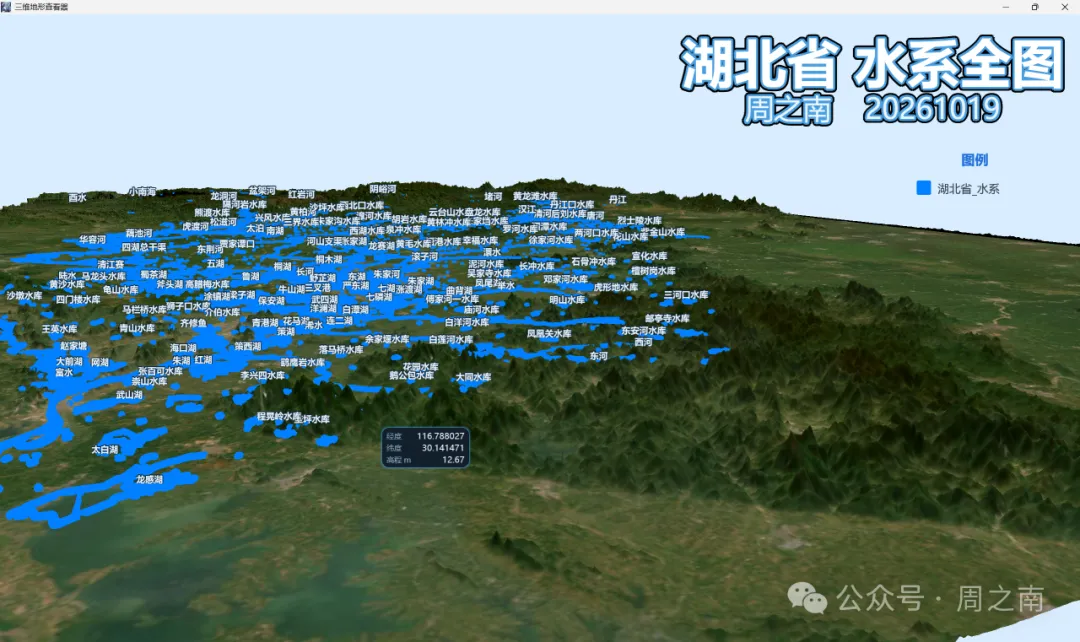

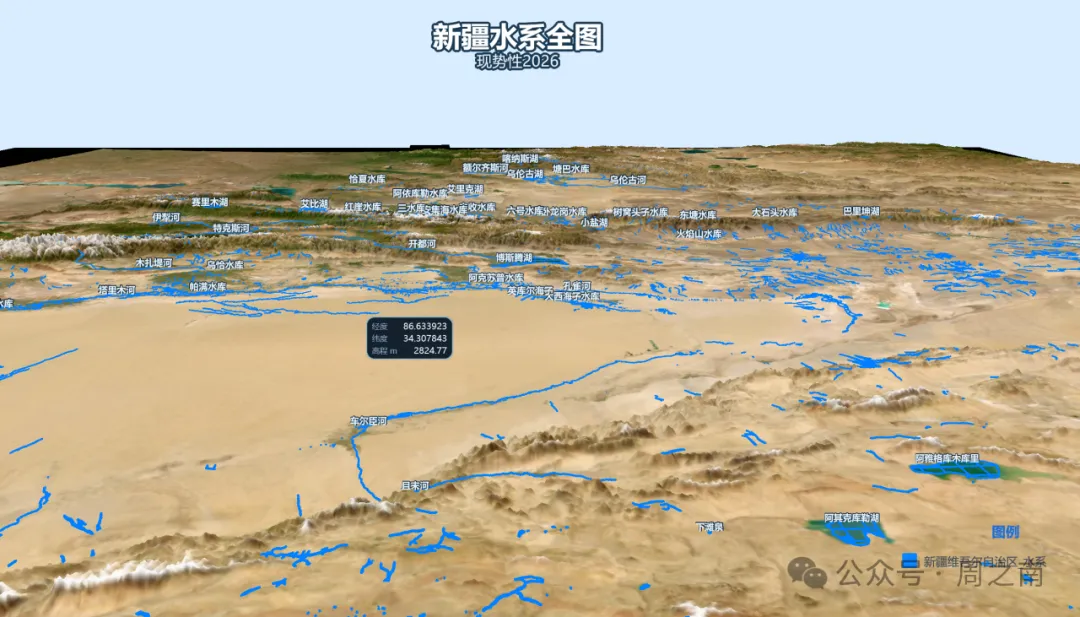

导入大量数据的情况：
自动下载地形，手动调整地形夸张，就可以自动生成三维视图。

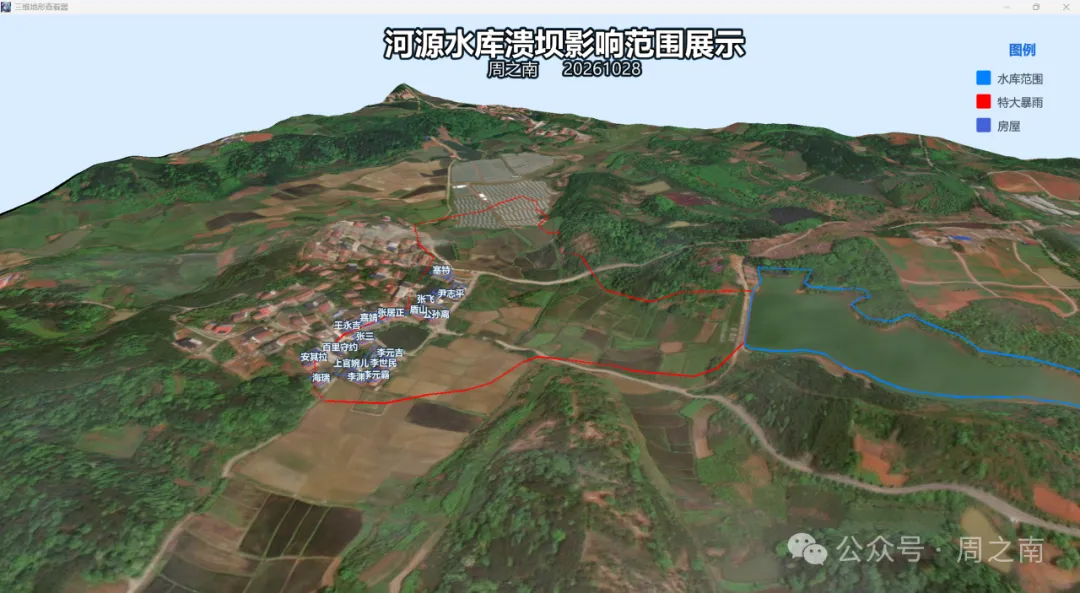

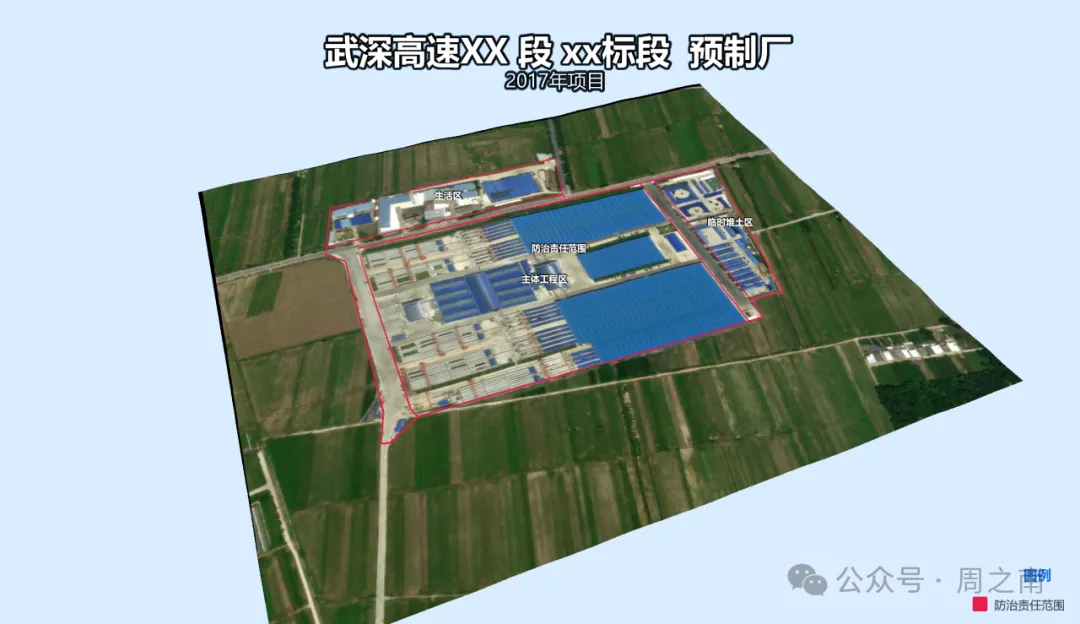

导入专题数据（少量数据）的情况
地形下载速度，无论是全球范围还是大比例尺的小范围，基本上都设定在2分钟之内。

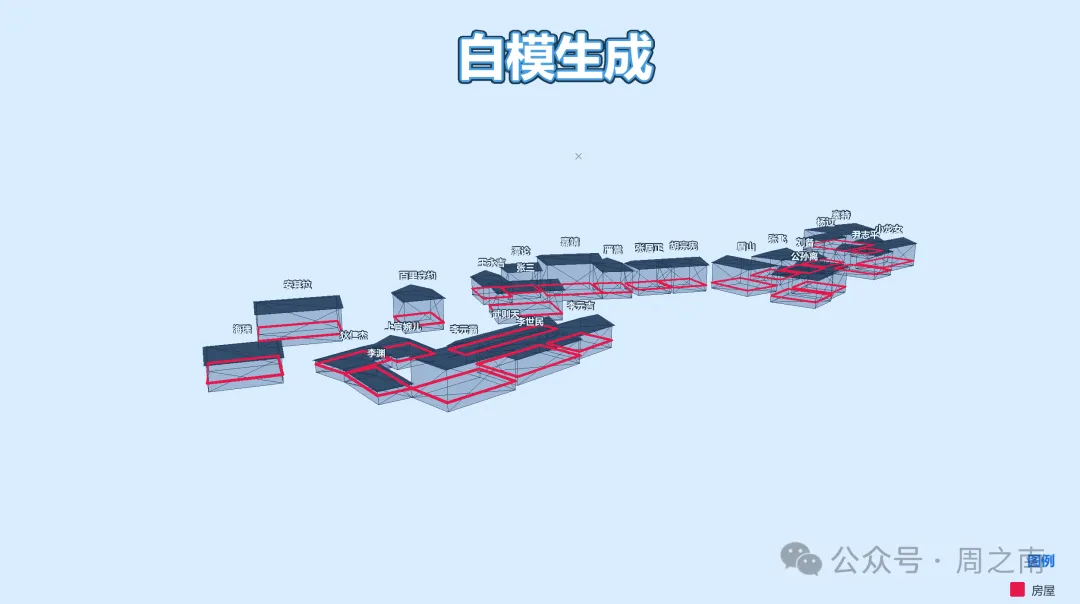

白模生成：
利用房屋的范围SHP，简单生产白模。
（可选功能）

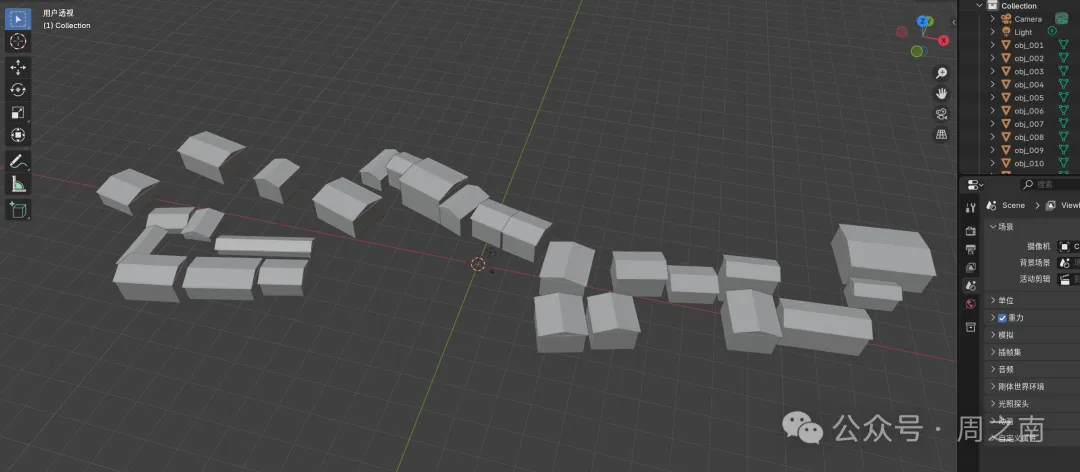

导出：
导入其他软件
02
环境，适配性
Python 3.10，免安装、双击即用。
有些杀毒软件或许会报错，如果有报错，可以关闭后尝试。
pyglet 2.1.19 窗口与事件循环，自绘 GUI（面板、菜单、下拉、提示条全部自写，无 Qt/Tk 依赖）
自写 OpenGL 3.3 Core 渲染管线，GLSL 330 着色器，无 VTK、无三维引擎。
对处理器负载小。
特点
会根据计算机硬件，导入数据的类型，量级。去自动调整计算策略，下载策略。没放开人为调整的接口。
软件也就30M左右的大小，极致压缩体积。
DEM+DOM 融合 ：在线拉取 Terrarium 高程与 Esri 卫片，重采样到统一米制网格，
严格套合后生成三维地形，

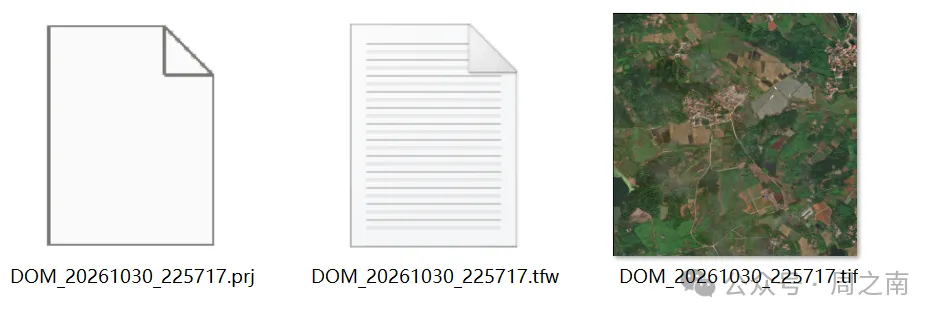

可导出带地理参考的 GeoTIFF，本软件也仅此一项需要联网。
在线下载DOM后，点击地面则可得到经纬度坐标和高程。
注意点
自己使用时，SHP数量不建议超过1000个要素。因为里面加入了一些GPU算法，如果大量导入。会吃很多显存。导致闪退。
实测效果还不错。
笔者手里4台不同系统，
不同时期的PC都可以流畅运行。
外界大屏展示效果也很好。
基本上是个电脑就能用。
03
使用教程
基本上没啥教学内容，

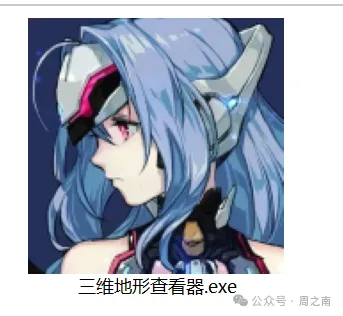

1.双击打开，
然后把SHP/KML导入即可。
2.需要DEM和DOM融合的三维底图。
点这边下载，自动下载。

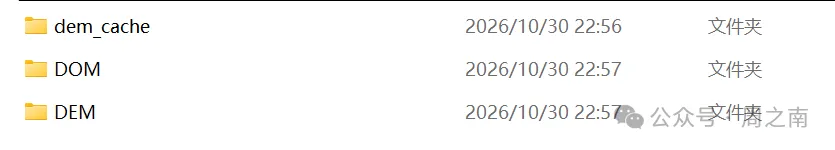

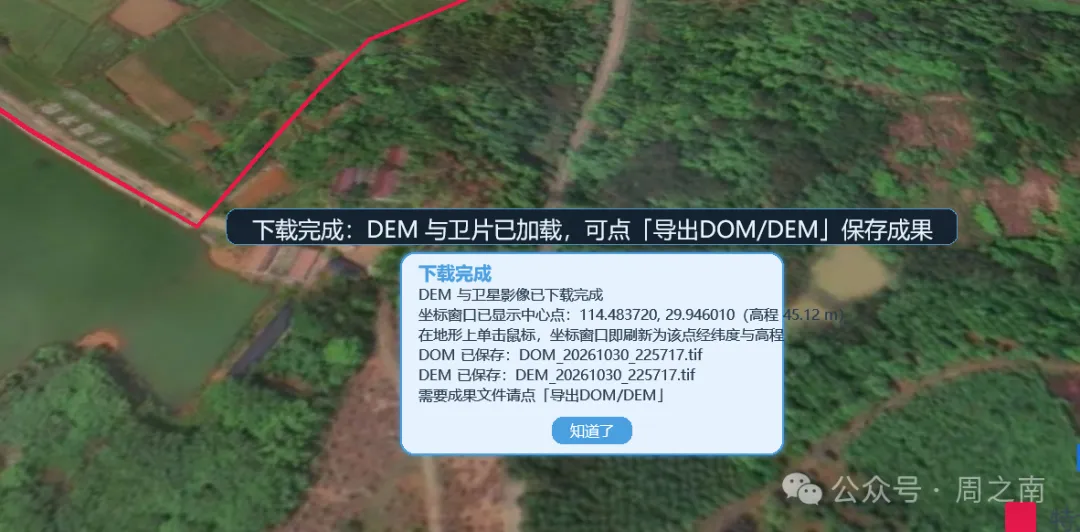

下完后会提示下载的信息，生成文件夹。
都是可以直接导入使用的，分辨率1m。
图源为国外公开免费图源。
3.需要这个底图，就点导出。不然关闭软件自动清除过程数据。

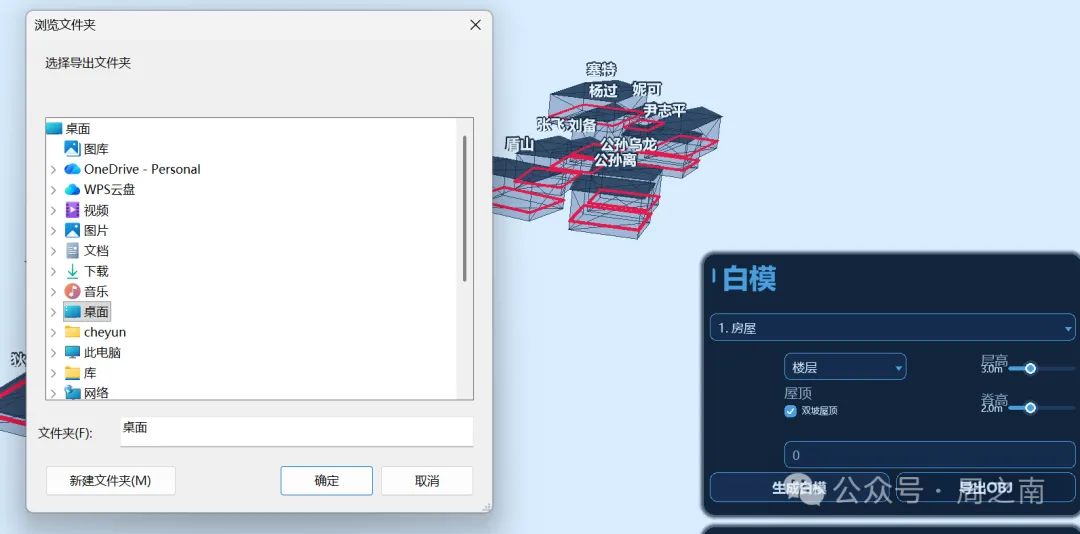

4.白模模块，
选择对应图层自动生成。

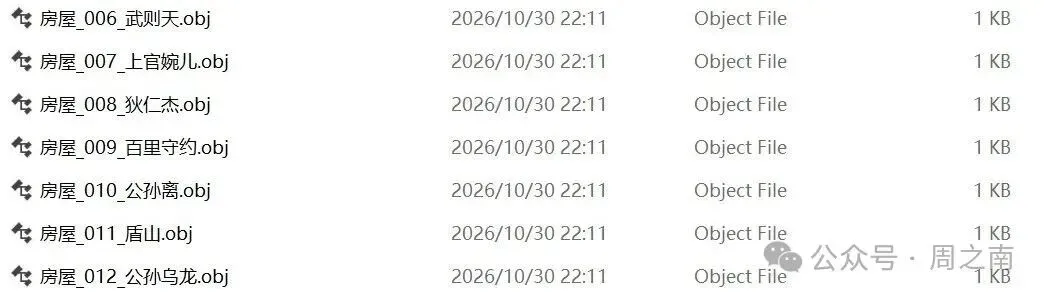

点选导出文件，选择文件即可导出。
偏移值根据自己需求来设置，
高程基准面在软件框体中可以设置。
5.“TAB”键一件隐藏组件，
只留下标题，展示内容，图例。其余组件也可以在横向菜单栏隐藏。
介于近期有好几个项目，
都需要对行政人员做展示，汇报。
但是交办过程，
往往还要教别人用复古的行业软件。
例如什么ARCGIS PRO。
又要找学习版资源，还要适配不同的电脑。
还要教操作，理论。
也不像网上，可能发个文本内容大家都会对着看。
能到网上来找学习资源的起码学习意愿是很足的。
而实际生活中，特别是干活的人，学习意愿是不足的，
毕竟学习了只会多增加工作量，工资也不见得多。
笔者自己也是干活的，感同身受。
于是就自己写了个小程序，
也免去可大家倒腾的苦恼。
本来用VTK搓的，但是搓出来都已经1G多了。
于是换成了更加古老QYGLET。
尽量往死里压缩。
最终压缩到了30M大小。
但是功能其实是非常强大的。
哪怕是全国的数据，也是几秒载入。
2秒内标注
（不过我不建议大家去尝试，毕竟非商业，不太稳定）
软件，点赞，关注，转发，然后私聊本号，
发送“GIS查看器”
免费提供。
欢迎大家留言反馈
有BUG或者有定制需求可以私聊作者。
如果觉得好用，也可以适当赞赏，让笔者回点请肥鱼大神时候的香火钱。
