协同文档工作机制简介

随着在线办公的兴起，传统办公套件 Office 的在线化需求也随之增加。钉钉文档作为钉钉核心办公套件之一，上线已经三年，其间持续迭代，已成为一个极其复杂的产品。对前端工程师而言，协同文档是一个较为有挑战的领域，除了传统天坑富文本编辑器外，还引入了协同编辑这一挑战，钉钉文档甚至还支持专业排版能力。来自钉钉的前端技术专家本杰，就在第十六届D2前端技术论坛进行了分享，本次分享以钉钉文档为例，简述协同文档的工作机制。

附：第十六届D2前端技术论坛分享回放

与现在大部分友商推出的新文档相比，钉钉文档支持相对完善的专业排版能力，如分页、分栏、图文混排等。

而与传统文档相比，钉钉文档又支持大量的创新功能，如内嵌脑图、地图等能力。对于前端届而言，协同文档是一个较为有挑战的领域，除了传统天坑富文本编辑器外，还引入了协同编辑这一挑战，钉钉文档甚至还支持专业排版能力。

那么，钉钉文档是如何在支持着这些复杂富文本编辑能力、专业排版能力的前提下，还支持着多人协同编辑？这一切复杂的功能，是如何调和并在钉钉文档内一并支持的呢？

接下来将会以钉钉文档为例，讲解协同文档的工作机制。

所见即所得

富文本编辑器，最为基础的一个特性就是所见即所得，在这一特性上，钉钉文档与大部分友商相比最大的特点在于支持专业排版能力。

那么，钉钉文档是如何实现专业排版能力的？接下来将会以分行为例，简述排版能力是如何实现的。

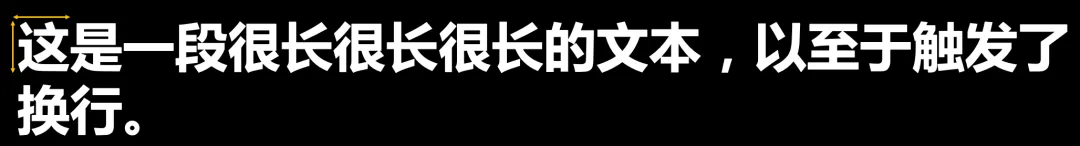

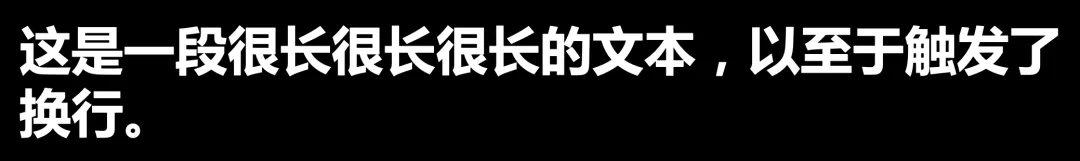

以分行为例，是因为分行是排版中最简单，也是最基础的一个问题。在分页场景下，会出现某个段落刚好跨越两页的情况，这种情况必须对段落进行拆分，而段落拆分的最基本要求就是文本分行。如下图：

接下来，将介绍钉钉文档是如何对文档内容进行排版，并支持排版后的内容编辑的。

1、测量与拆分

因为用户在编辑文档时，输入的是内容，而内容不含分行或其他布局类信息。普通的内容经过排版处理后，加工为带分行等布局信息的视图模型。
其中排版流程可以简单概括为如下：

用户编辑行为产生的是文档模型，文档模型经过排版引擎的测量与拆分处理后，会得到视图模型，然后基于视图模型渲染最终的 DOM 结构。

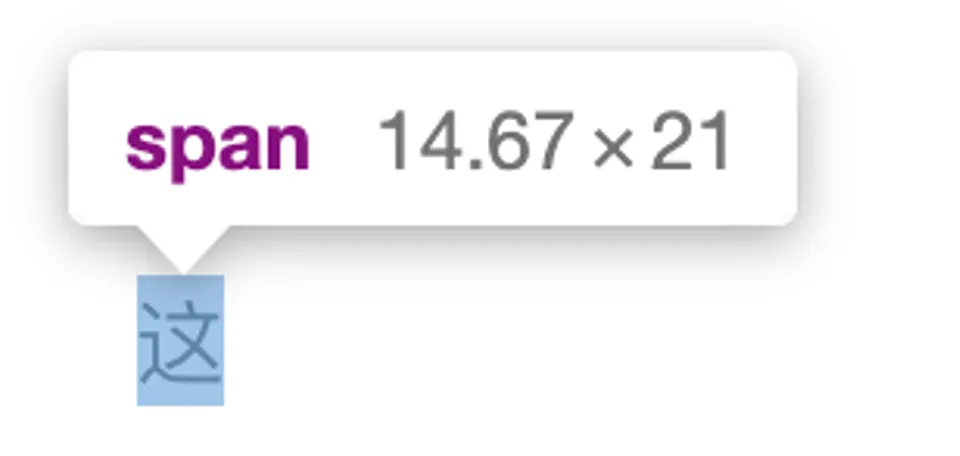

在排版的过程中，最为基础的操作是字符测量，排版引擎需要对每个字符逐一进行测量：

通过对文本内的字符进行宽度测量并加总，再结合当前容器的宽度，可以得知该在哪里分行。

而基于每行的行高加总，可以知道该段落能否被当前页的剩余空间所容纳，如空间不够，会进一步触发拆分段落逻辑。

2、测量结果缓存

由于字符测量涉及 DOM 操作，所以对字符逐一测量，首先会面临的是性能问题：

为了解决性能问题，我们需要高效的缓存机制，在钉钉文档中，使用字符+样式作为缓存 key。

但对于中文这一特殊场景，每个字符一个缓存其实是极其低效的。考虑到中文方块字的特点，钉钉文档把所有的中文字符，都替换为同一个 “中” 字进行测量，可以极大的提高缓存的效率。

3、拆分与映射

排版后的视图模型，与原来的文档模型相比，在数据结构上已有不同。
当用户与视图模型交互时，底层需要知道该交互期待修改文档模型哪一部分，才能正确响应用户的编辑行为。

为了解决这一个问题，钉钉文档给每个数据节点，都加上唯一标识，如以下段落使用 paragraph-1 标识：

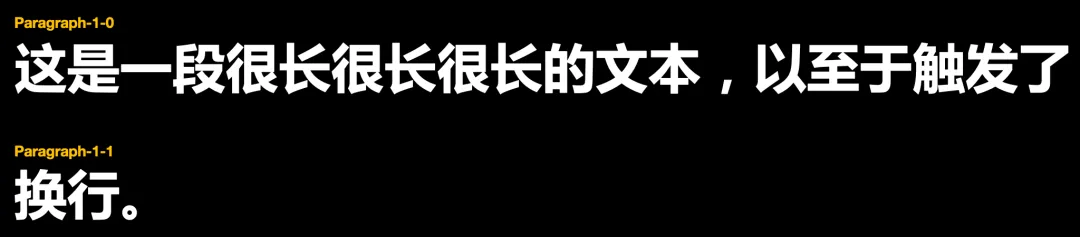

而排版后的视图模型，基于文档模型派生而来，所以数据节点的唯一标识，可以按特定的约定生成，钉钉文档中使用原标识-拆分序号的方式标记拆分结果：

按以上的约定，当用户与视图模型交互时，钉钉文档可以通过视图模型+唯一标识推导用户实际编辑的文档模型节点，然后正确的响应用户编辑行为。

4、小结

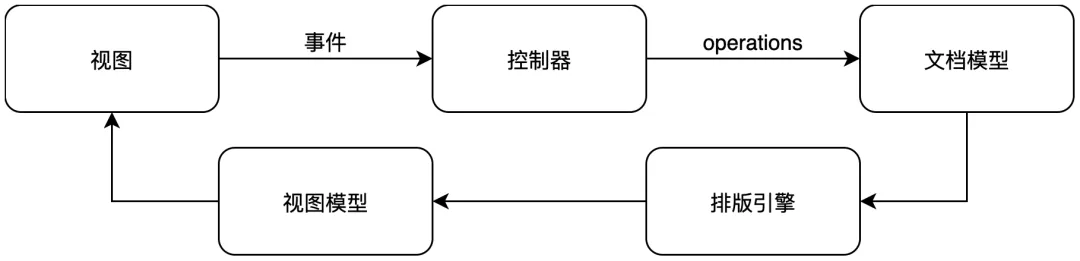

把以上的流程串起，可以得到钉钉文档的编辑数据流：

不依赖 contentEdiable 的编辑器

谈及富文本编辑器，前端工程师们的第一个反应应该都是 contentEditable，毕竟这是 HTML 提供的标准富文本编辑能力。

但 contentEditable 是基于 DOM 的编辑能力，即所编辑的是视图。而上文我们已经了解到钉钉文档是支持排版能力的，而对排版能力的支持，导致视图模型与文档模型异构。所以在需要支持排版的编辑器中使用 contentEditable 会有诸多的问题。

为了更好的支持排版场景，钉钉文档抛弃了 contentEditable，并自行实现相关的编辑能力，包括选区计算与绘制，以及输入上屏。

1、选区计算与绘制

“点击，选择一个位置输入” 是我们使用编辑器时，最为基础，也是最高频的一个操作。

如果基于 contentEditable 实现一个编辑器，那么这些能力都将会由浏览器提供。但是钉钉文档在抛弃 contentEditable 后，要如何实现相关的能力？

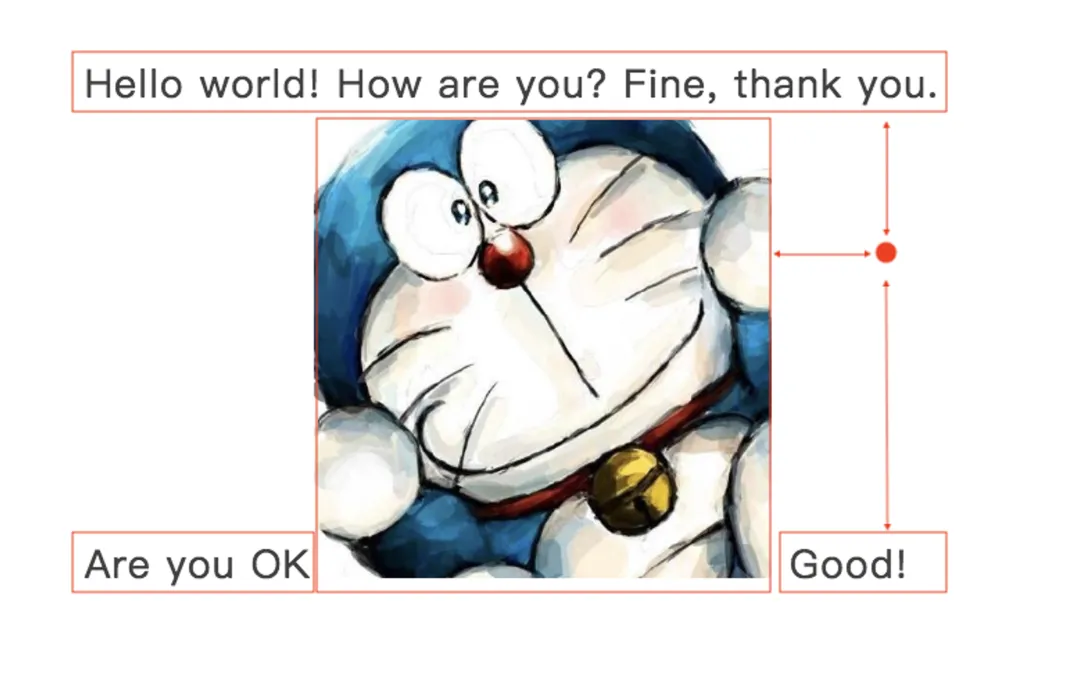

以下图为例，当用户点击图片中红点所在的位置时，最符合直觉的是选中 Good 与 ! 之间：

为了实现这一效果，钉钉文档通过监听鼠标、触摸事件计算光标位置，伪代码如下：

const { target, clientX, clientY } = event;

if ('target 自身是 void（如图片、视频）节点') {

'直接选中该节点'

} else if ('target 自身是文本节点') {

'基于 clientX & clientY 二分查找所点击位置对应文本中第几个字符位置'

} else {

'按特定策略平移 clientX & clientY，找到 target 子树中最符合用户预期的 void 或文本节点' '以重新调整后的 target、clientX、clientY 递归计算'

}

其中平移算法效果如下图，上图用户所点击的 clientX、clientY 被平移到 Good 和 ! 之间，然后按二分查找光标具体应该落在哪个字符间隔内即可：

最终钉钉文档内以以下数据结构描述选区，该数据结构除了被视图层消费，用于光标绘制外，也用于协同场景中协同光标的同步、绘制：

Value.create({

selection: Selection.create({

anchor: Point.create({ key: 'Good', offset: 4 }),

focus: Point.create({ key: 'Good', offset: 4 }),

});

2、输入上屏

基于普通 div 实现的钉钉文档，除了需要自行处理光标、选区的计算与绘制，也需要实现用户输入上屏的效果。

如下图，当用户在钉钉文档中输入文本时，需要实时看到所输入的内容上屏，并能够选中所需的字符：

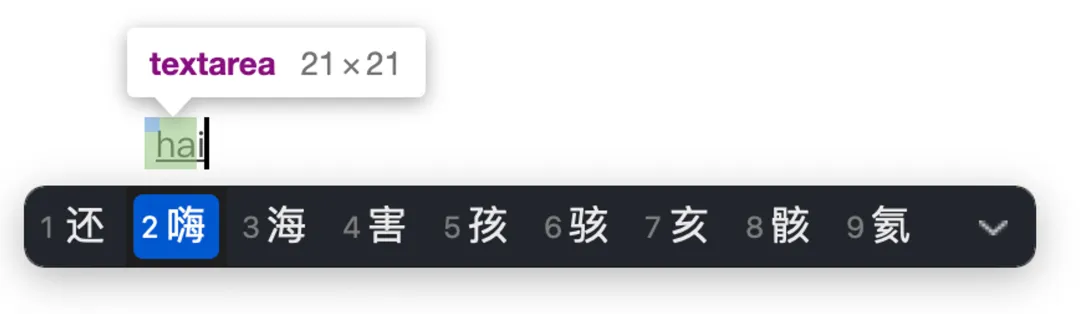

在钉钉文档中，使用一个被隐藏起来的 textarea 监听用户输入，该 textarea 同时也用作于定位输入法浮层：

在中文输入过程中，用户所输入的中间状态使用以下数据描述：
Value.create({ composing: 'hai' });
