Ansys SC软件三维建模—空间三维水管法兰

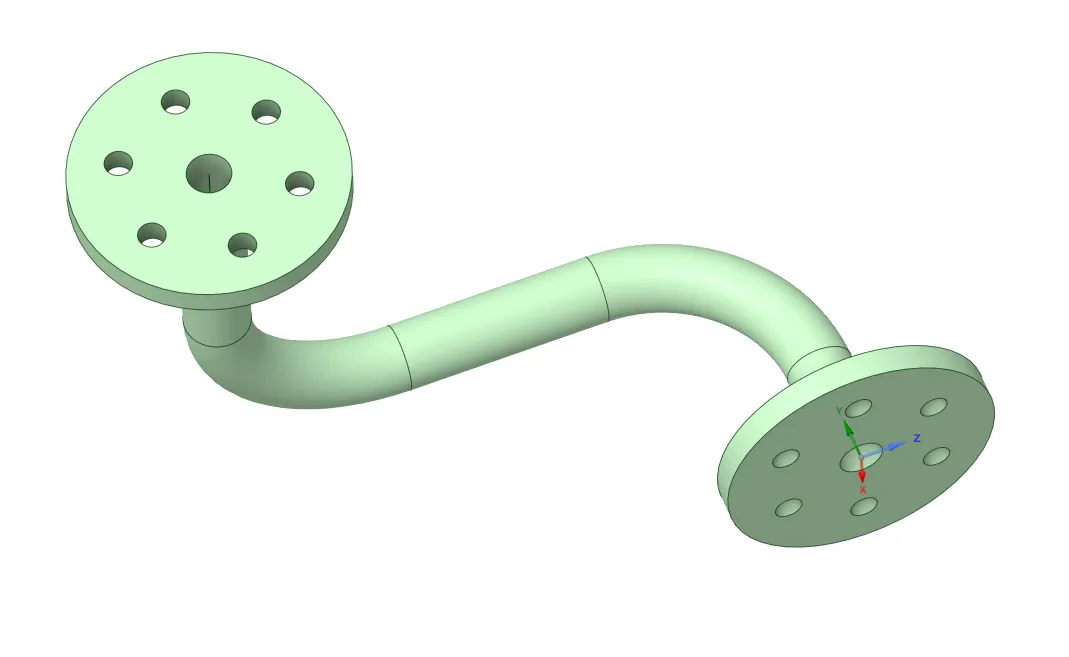

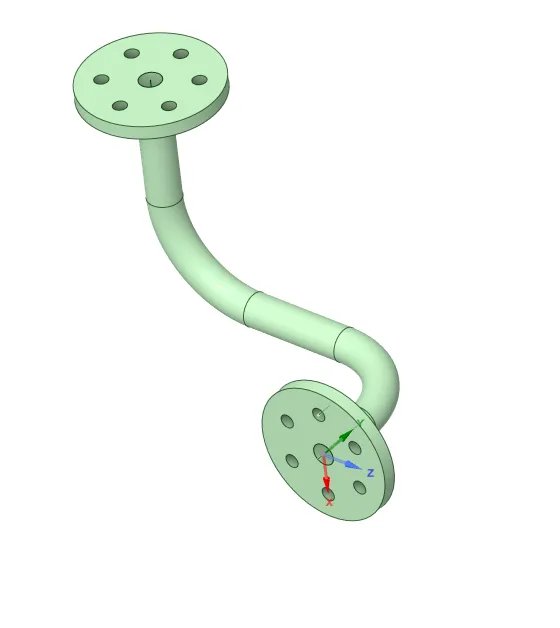

问题描述:绘制如下图水管，部分尺寸见操作步骤，水管内径8mm，外经12mm。

建模步骤：

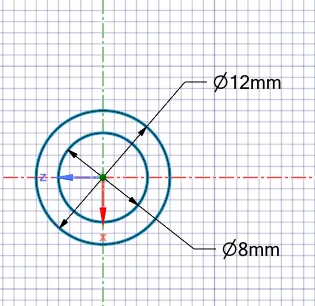

1、绘制水管截面

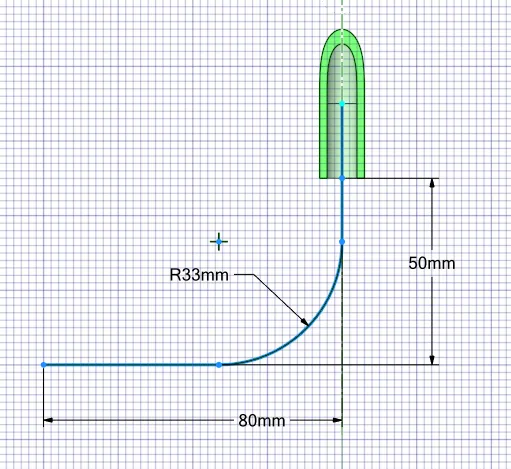

2、绘制水管扫略轨迹曲线

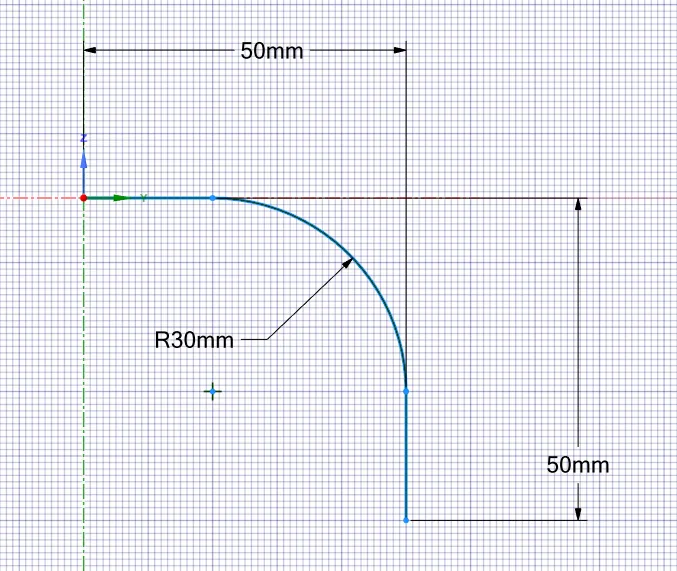

（结束草图编辑——点击草图模式——点击X轴（新建绘图平面垂直于水管截面）——点击平面图，绘制轨迹曲线）

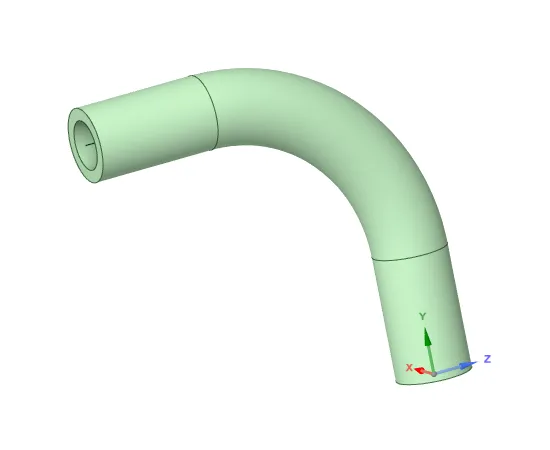

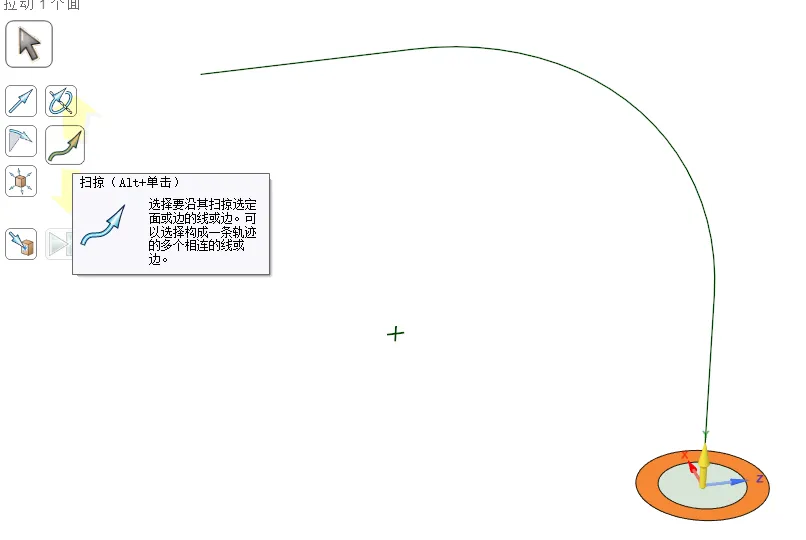

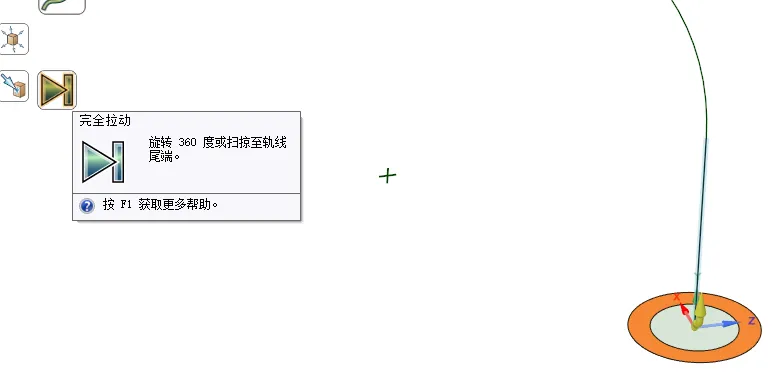

3、扫略（点击水管截面——点击扫琼——点击轨迹曲线——点击完全拉动），用相同方式扫琼整个曲线。

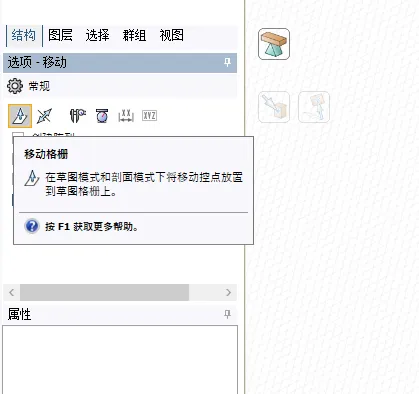

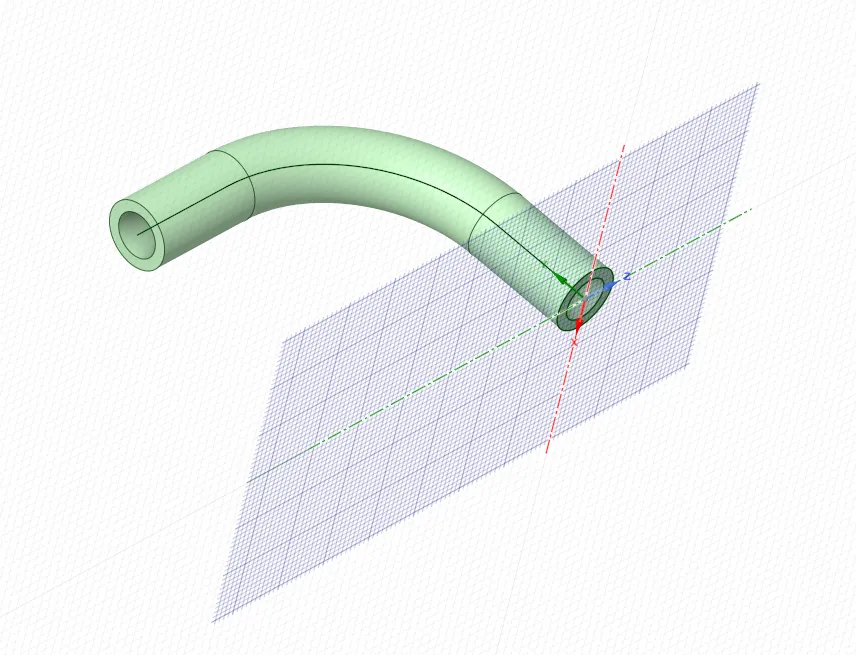

4、定义扫琼曲线平面（点击草图模式——点击移动——点击移动栅格——移动栅格50mm——点击平面图，绘制轨迹曲线）

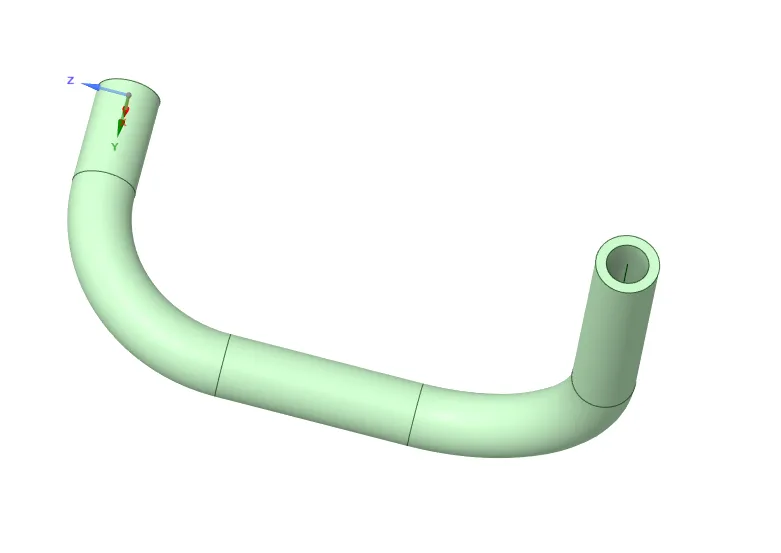

5、进行扫琼（完成空间水管绘制）

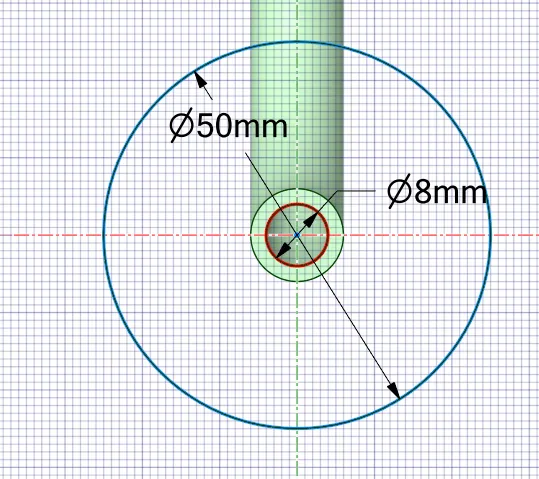

6、绘制法兰（点击草图模式——点击水管截面——点击平面图，绘制法兰）

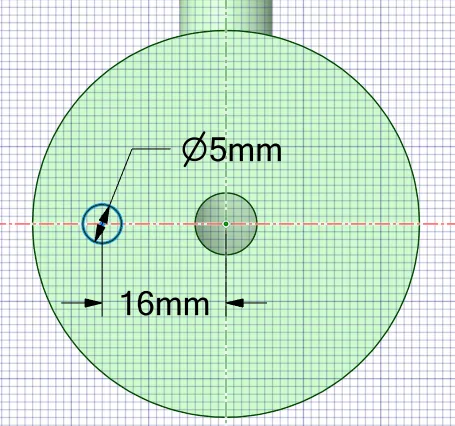

7、绘制安装孔

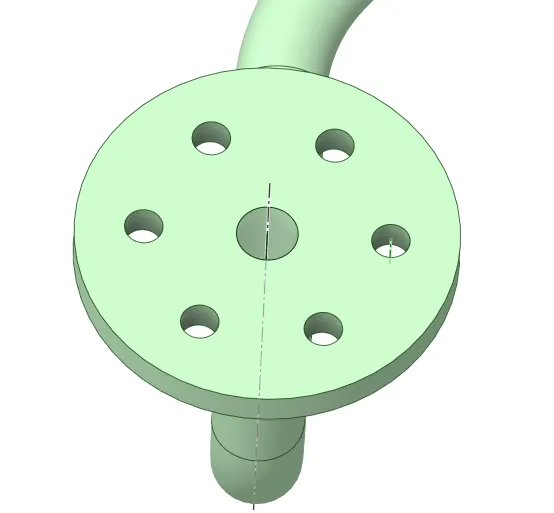

8、阵列安装孔（点击孔——点击圆型阵列——点击轴线）

9、用相同的方法绘制另外一个法兰，完成绘制
