无人机侦测上位机软件更新(新增频谱刷新)

      无人机侦测上位机TrackBox_UI v3.8新增三部分功能。解决以前需要使用网口助手发指令，更新固件或采集数据的不便利。

1. 网口升级固件

      勾选“控制”，选择文件夹内的BOOT.bin文件，“开始烧录”。网口把固件传到模块，模块会烧录到flash和SD卡（若插了SD卡）。断电重启模块之后，可以“查询版本”验证烧录是否成功。

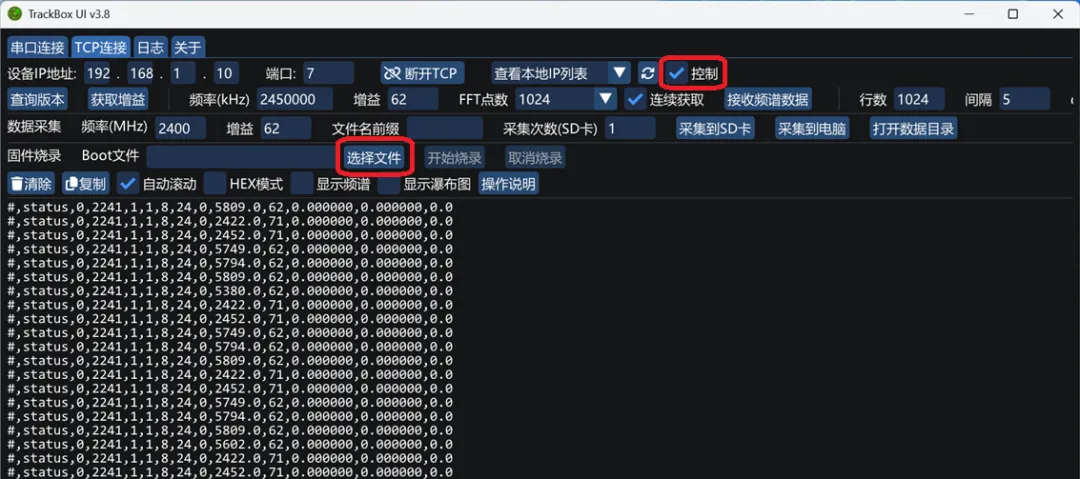

图1 固件升级

2. 采集信号数据到SD卡或电脑

      配置频率(MHz)和增益（低频段-1~73dB，2.4G增益范围-3~71dB，5.2-5.8G增益范围-10~62）。点击采集到SD卡，数据会保存到SD卡。断电后拔出SD卡，可拷贝无线数据dat文件。

      采集数据到电脑，步骤跟SD卡类似，会写入文件到界面软件所在路径的data文件夹内。点击一次采集一个文件。

3. 实时刷新瀑布图

      为便于观察图传或遥控信号，可实时刷新信号瀑布图。配置选项有fft点数，瀑布图行数，抽取间隔（0~16，表示每隔几行抽取一行显示，增加显示覆盖的时间范围）。

      实时显示瀑布图会明显影响模块检测无人机，网口传输占用了一些时间。建议观察完毕，关掉显示。

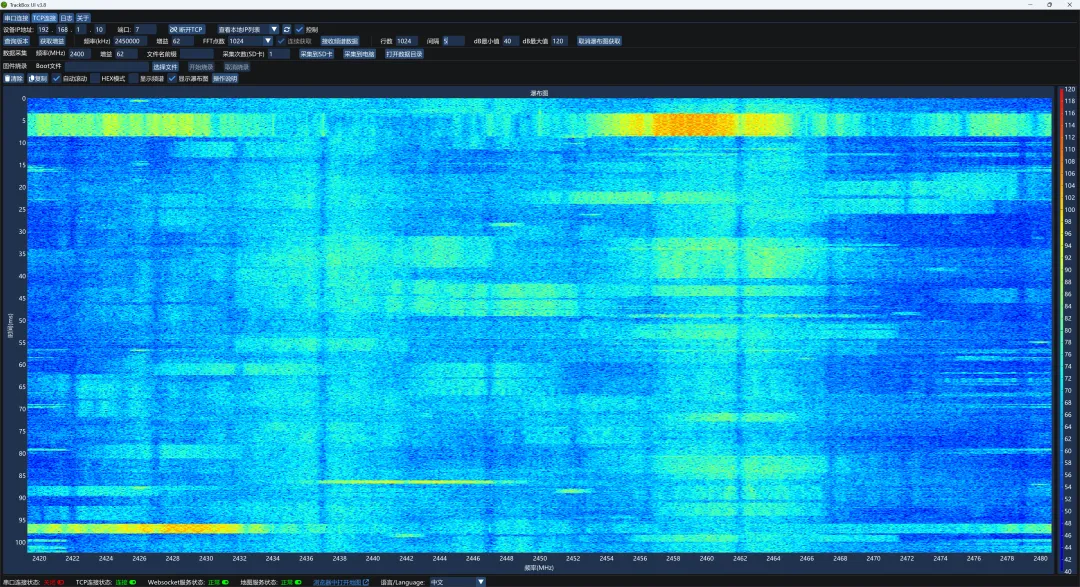

图2 环境频谱

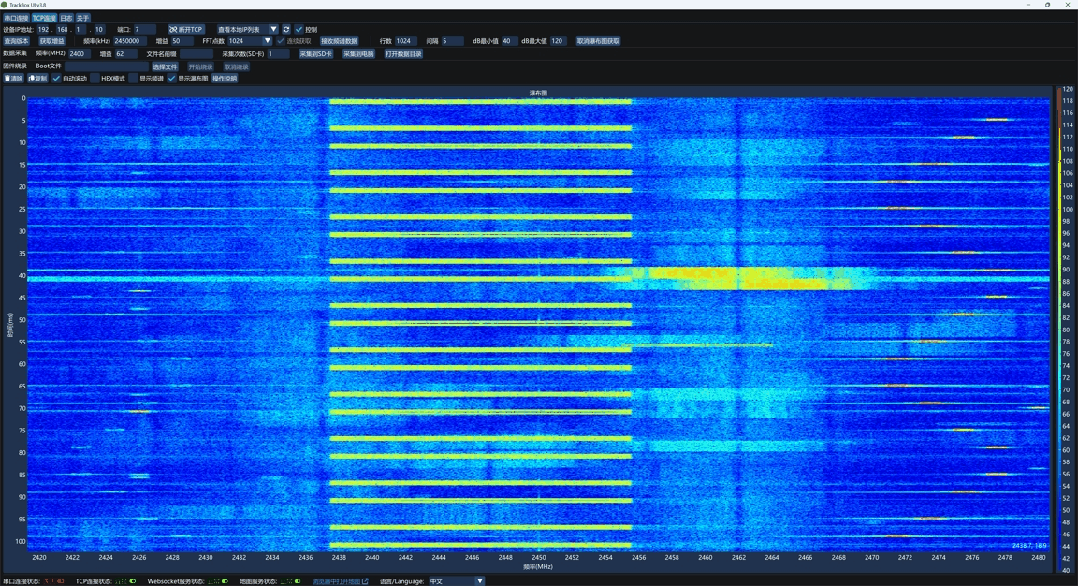

图3 大疆Mini4K频谱

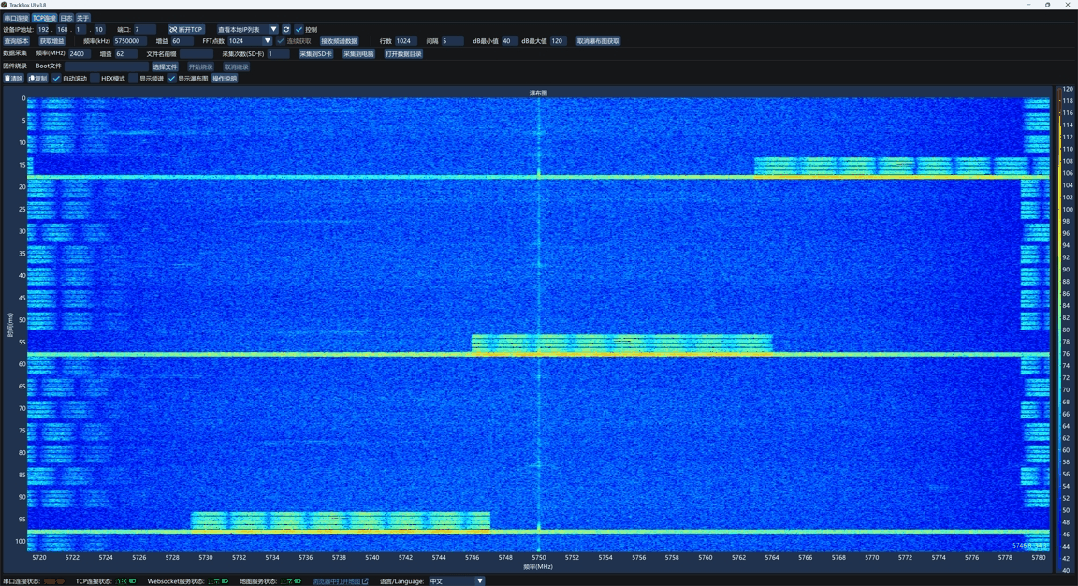

图4 道通Nano+频谱

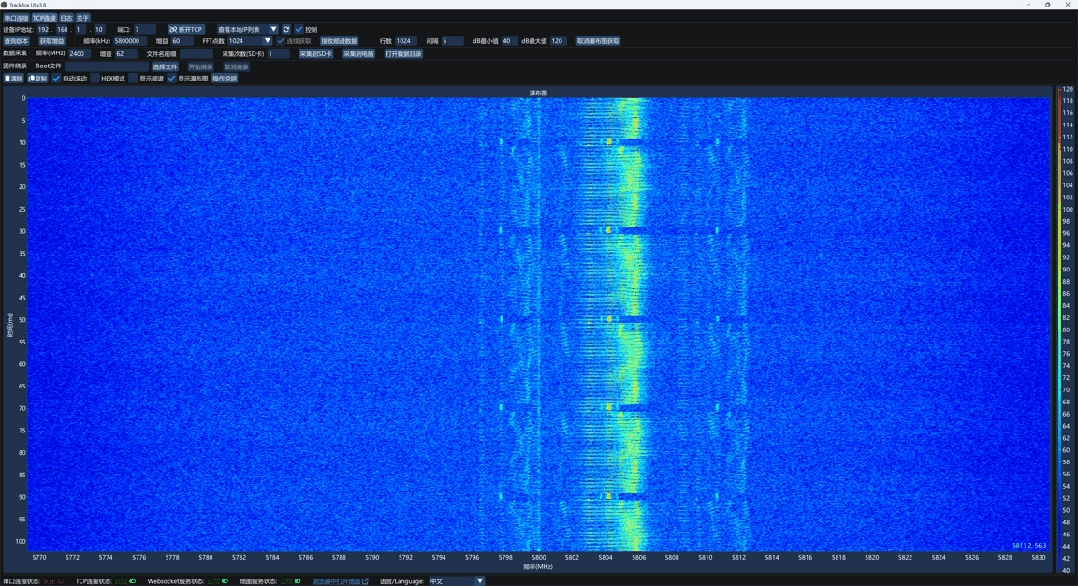

图5 FPV模拟图传频谱（PAL和NTSC切换）

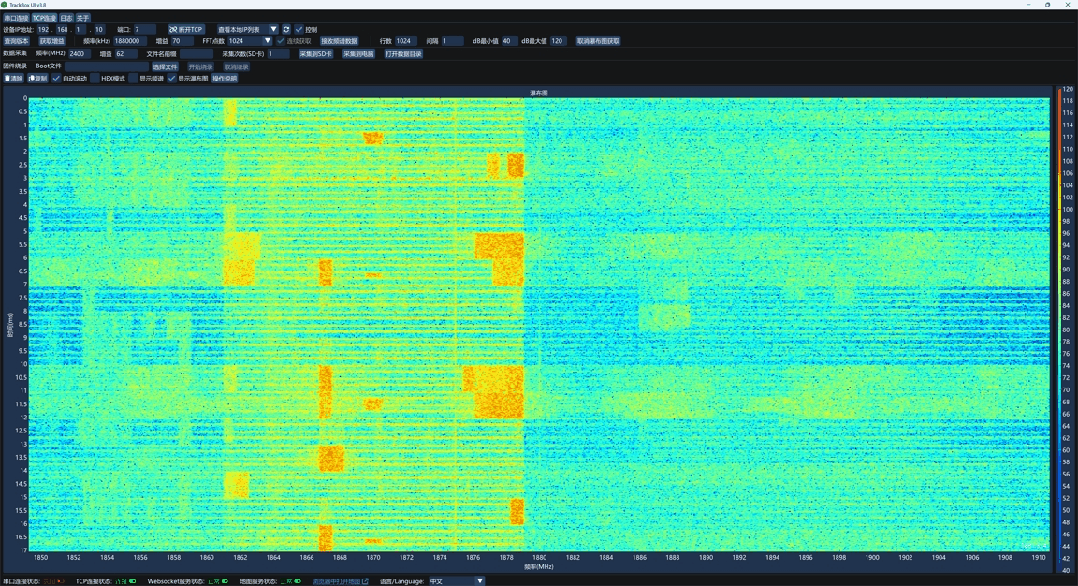

图6 基站与手机通信信号
