应用简介

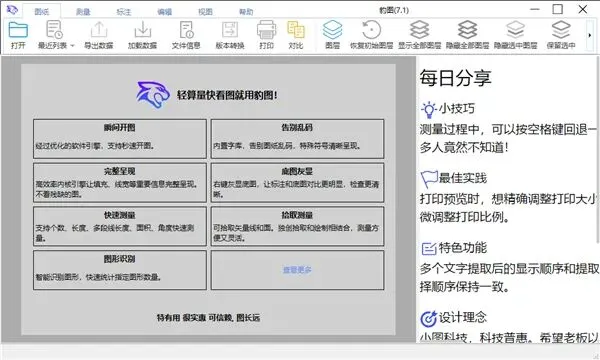

豹图CAD软件官方版是一款免费的CAD快速看图工具,免安装CAD即可直接打开dwg图纸。 对于很多建筑师、工程师、项目经理或房地产开发群体来说,CAD看图软件是必备的,但由于大多数使用国外的且需要消费购买才能使用众多功能,又或是下载各种解锁版,现在有了豹图CAD软件官方版,你不再需要花钱解锁功能了,豹图CAD支持其他CAD快速看图软件的十几种VIP功能,具有CAD算量CAD软件CAD插件常用功能,既是迷你CAD看图工具,又是强大的CAD助手。
功能特色
软件功能
1、CAD版本转换2、CAD底图灰显3、CAD表格算量4、CAD图形识别-CAD块识别-CAD图例识别5、提取CAD文字6、CAD打印7、CAD隐藏选中图层8、CAD保留选中图层9、分解CAD块-打散CAD块-炸开CAD块10、CAD连续长度测量(含弧线)11、CAD连续测量多段线(含弧线)12、CAD面积测量(含弧线边)13、CAD角度测量14、CAD弧长测量15、点到直线距离16、查看分段长度17、测量圆18、测量统计19、CAD文字查找-指定区域20、导出到Excel
豹图CAD免费版电脑版怎么使用

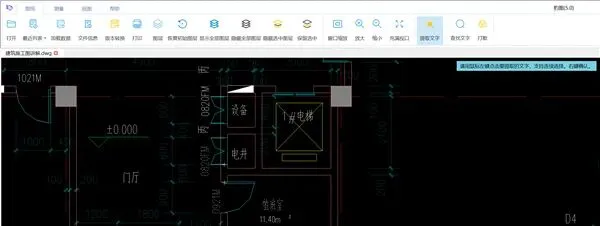

一、提取CAD文字打开豹图CAD,打开一张图纸如下图:点击提取文字功能
按照提示指引,直接连续选择要提取的文字,选中的文字会虚显。

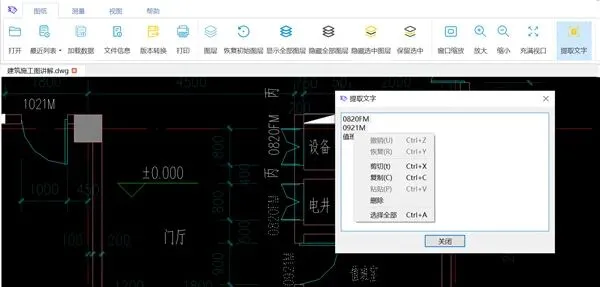

右键完成,会弹出提取到的文字框,右键复制粘贴即可

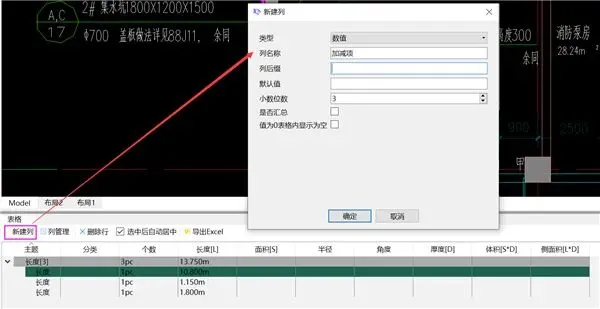

二、自定义计算式第一步:新建列如下图:点击表格功能,新建列1)选择数值列,命名为加减项。

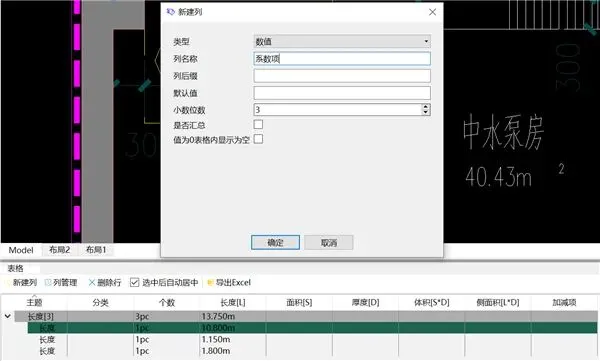

2)再新建一个数值列,命名为 系数项。

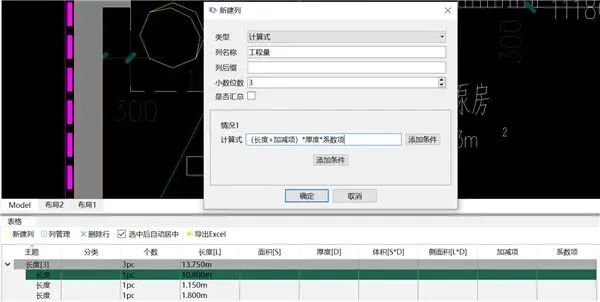

3)再新建一个计算式列,命名为工程量。

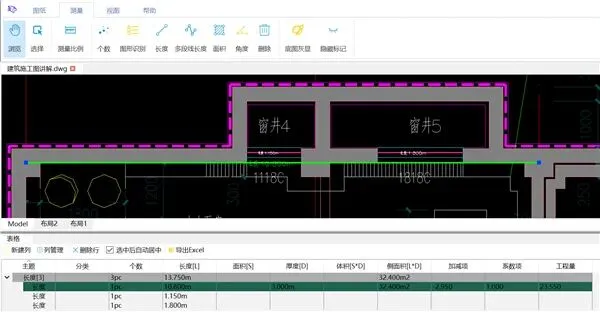

计算式输入:(长度+加减项)厚度系数项。第二步:测量图形基本量,输入表格参数使用豹图长度测量功能,得出测量结果为10.8m由于图中有两个窗户,长度要减去,因此加减项我们输入-2.950厚度查其他图得知为3m,厚度我们输入3系数没有特殊的约定,我们直接输入1,则豹图自动计算出工程量结果为23.550

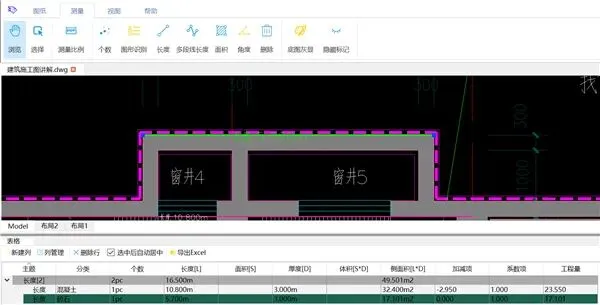

第三步:使用计算式条件在实际业务中,有些情况下我们并不需要计算一定的量。比如材质不为混凝土的,我们不需要计算模板这些限制性条件,也可以在豹图中支持下面两个线都计算出工程量了,但是他们有不同的分类。

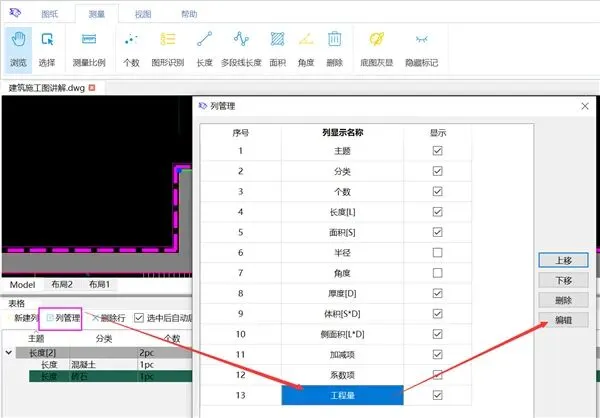

如果对于砖石不希望计算长度,可以编辑计算式条件点击表格上的 列管理,选择工程量列,点击编辑

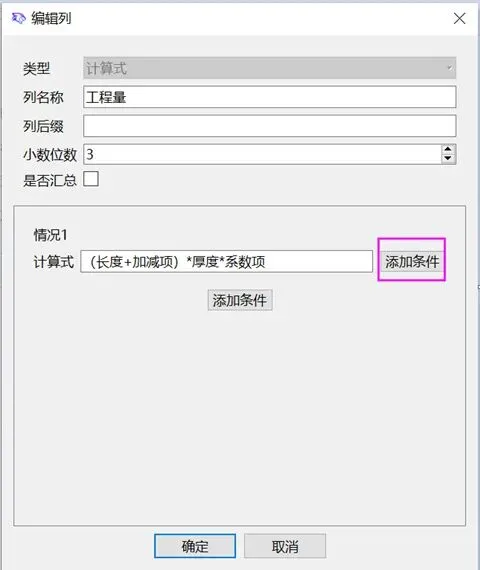

点击计算式旁的添加条件按钮

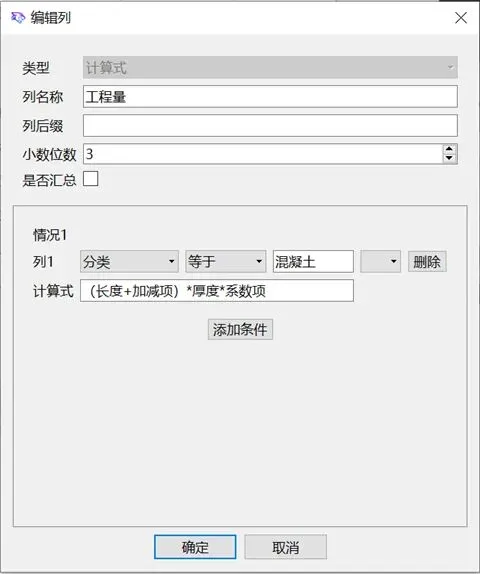

列1条件选择分类,运算符选择等于,值填写混凝土
保存确定退出后,查看表格值,发现工程量列,分类为砖石的不再计算了

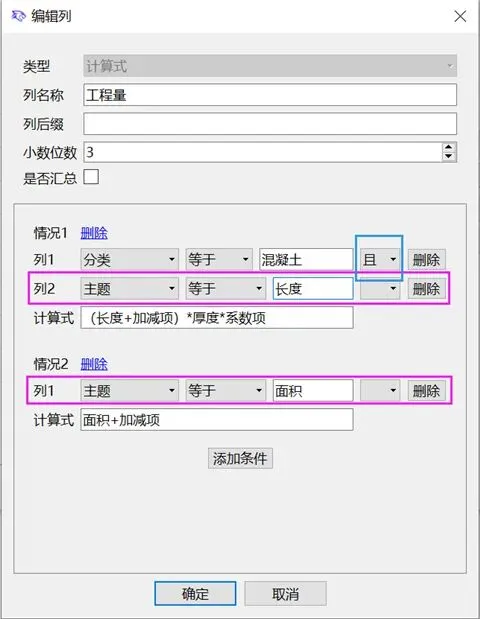

第四步:定义多个计算式如果不同条件需要不同的计算式呢?比如面积计算式是:面积+扣减项可以编辑计算式,再定义一个计算式,和上一个计算式用不同条件区分开即可先编辑原长度计算式条件,增加了一个 且条件,表示两个条件同时满足时才使用长度计算式再编辑面积计算式条件,使用主题列的取值等于面积来进行判断,从而定义不同计算式

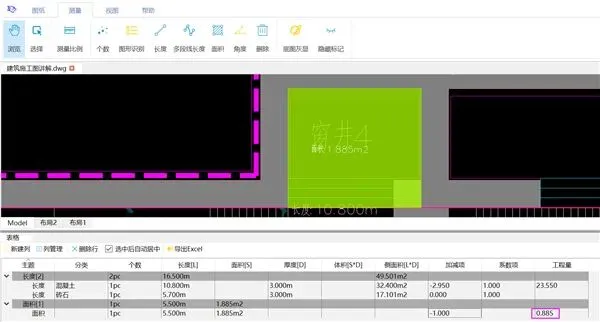

回到表格列,可以看一下面积和长度使用了不同的计算公式,得出不同计算结果。
更多:使用自定义列做为条件豹图支持新建自定义列,文本列、数值列、列表、计算式列这些所有的列可以做为计算式的条件使用。数值列和计算式列这两种可以参与计算式计算完全可以通过自定义列和自定义计算式,定义一整套计算模板
