CAD 每日一练 |Day21(软件篇:阵列命令的应用与实战练习)

今日练习：阵列命令的应用与实战练习；

使用的软件：AutoCAD2021版本；

练习目标：熟练掌握对于图形中重复项目的快速排列的绘制应用等。

TIPS:想要跟着学习练习的同学，默认是已经安装了AutoCAD制图软件，版本不限，不同版本其实大同小异，学会一个就可以举一反三了。本公众号暂不提供AutoCAD制图软件的下载，建议自行安装，可以从网络找到免费试用版或者直接购买正版，不建议使用盗版软件。

OK废话不多讲，直接进入今天学习的主题-阵列，简单的赘述。

阵列-ARRAY命令总共有3种：

1.矩形阵列-ARRAYRECT；

2.路径阵列-ARRAYPATH；

3.环形阵列-ARRAYPOLAR。

这三种分别有不同的使用方法。

下面直接跟着我来操作，阵列命令的具体步骤如下：

第1步：需要绘制一个初始图形或者叫目标对象（这是最重要的一步，没有这一步就无法使用该命令）；

这里不管怎么名称怎么叫，但是意义都是一样的，就是你得有一个排列的对象，没有，就不能排列。这个对象可以是：一条线，一个圆，一个矩形，一个图块，多条线等等...

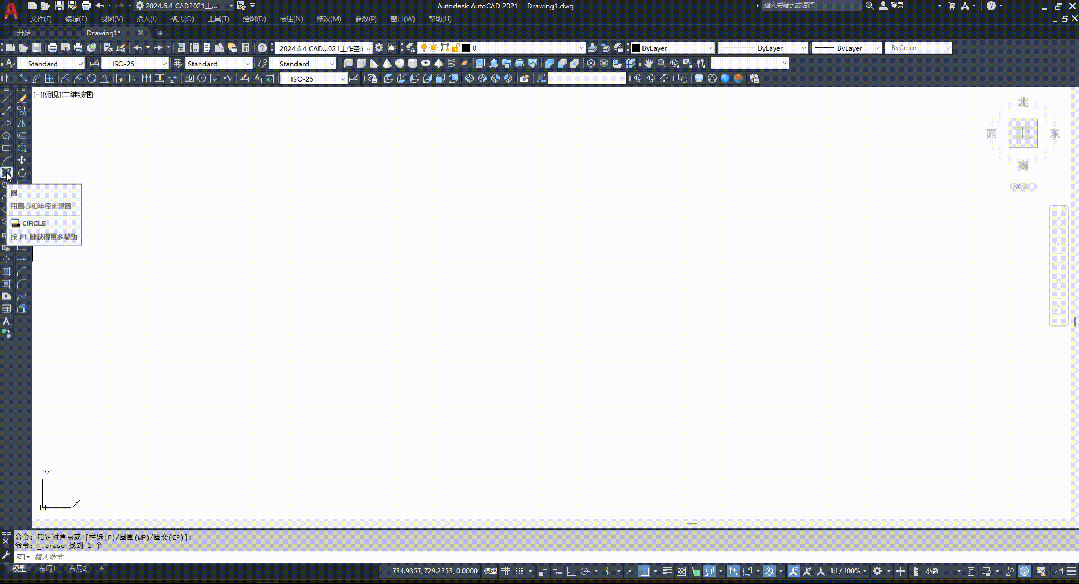

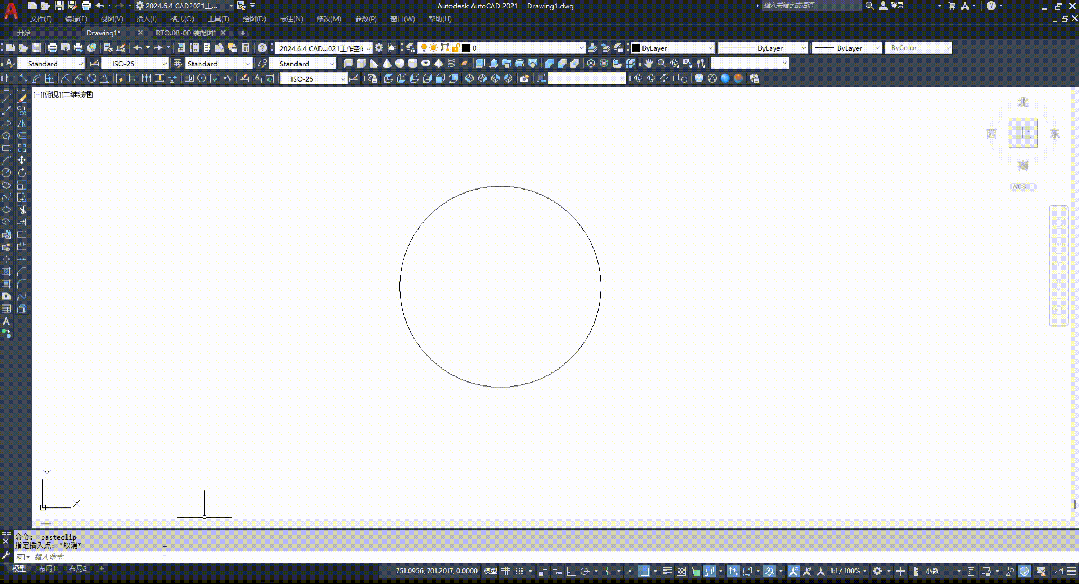

假设，我现在绘制一个需要阵列的初始对象，一个直径20的小圆，作为目标。【使用圆命令CIRCLE，输入半径数值10，绘制出直径20的圆】；

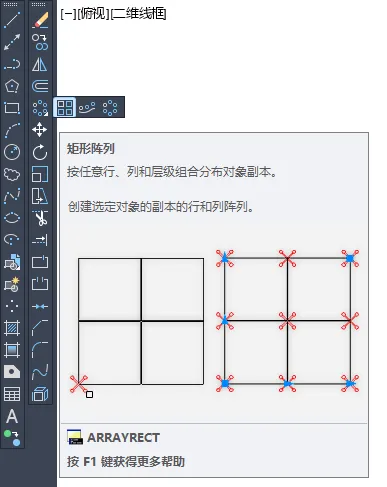

第一种：矩形阵列-ARRAYRECT的操作；

直接在命令栏输入ARRAYRECT命令，回车，选择对象，你绘制好的图形，回车，即完成了矩形阵列，此时需要调整排列的间距即可。

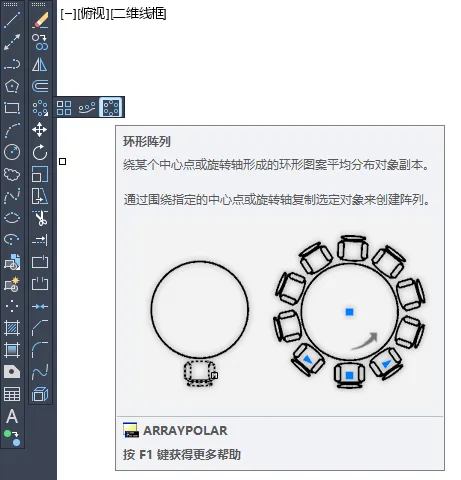

第二种：环形阵列-ARRAYPOLAR的操作；

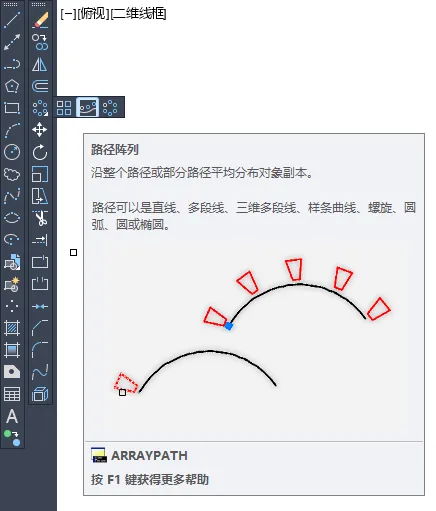

第三种：路径阵列-ARRAYPATH的操作；

路径阵列不同于前两种，它除了需要一个初始目标之外，还需要一条已知的路径，否则也是无法完成该命令的。我们前面已经绘制了一个直径20的小圆作为初始目标，如果我们想用路径阵列，我们需要再绘制一条路径。

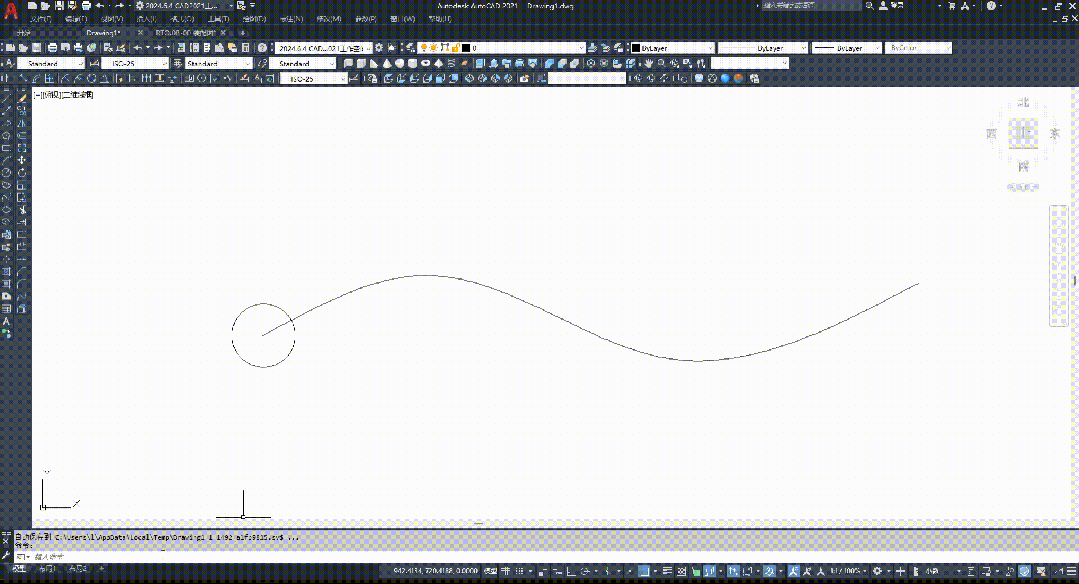

假设，我用样条曲线SPLINE命令绘制一条曲线作为我阵列的路径；

绘制完路径之后我们开始使用，路径阵列命令。

在命令栏输入ARRAYPATH命令，回车，选择目标对象，回车，选择路径曲线，回车。

至此，三种阵列的使用你都已经学会了。

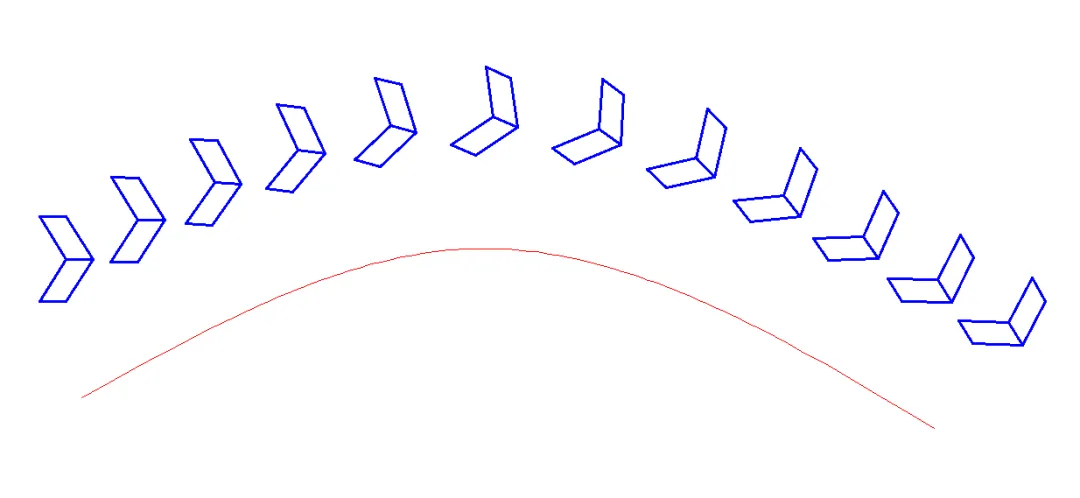

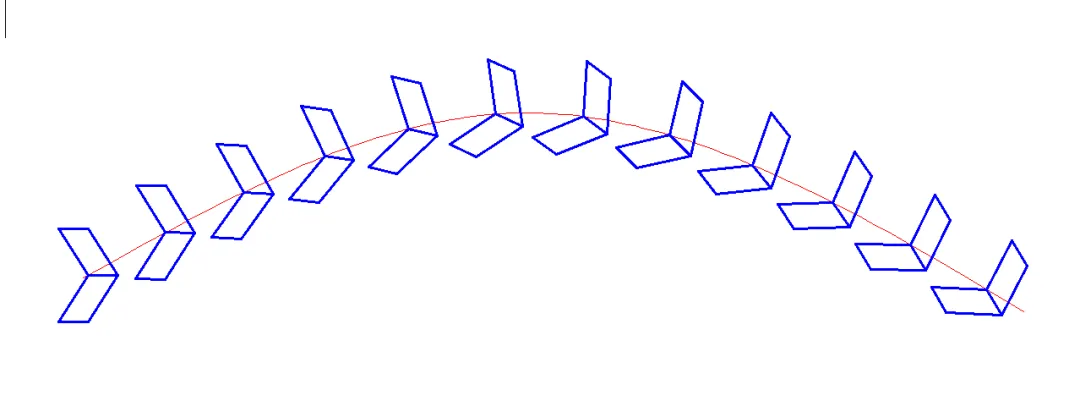

甚至是这样；情况2目标图形根本不在路径上。

那如何才能绘制的准确呢？具体步骤如下：

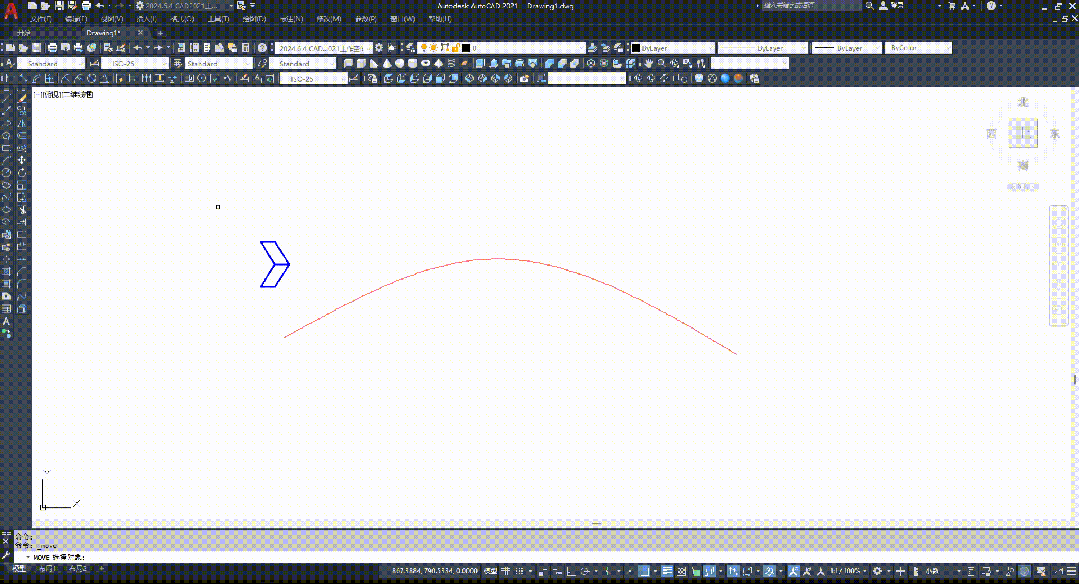

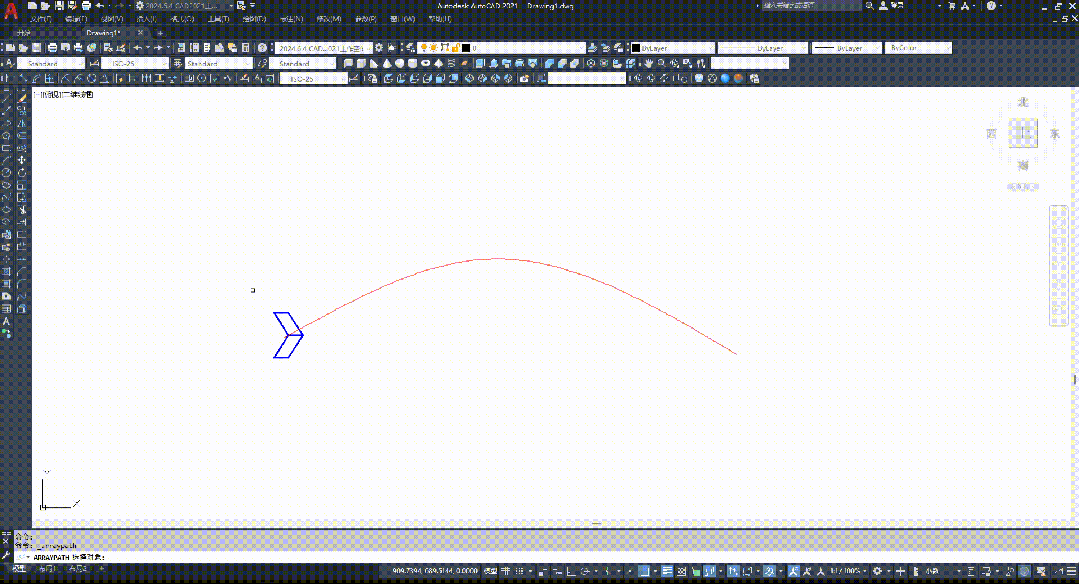

1.可以先将蓝色目标图块图形移动到路径曲线的开始端；

2.接着使用路径阵列ARRAYPATH命令操作；

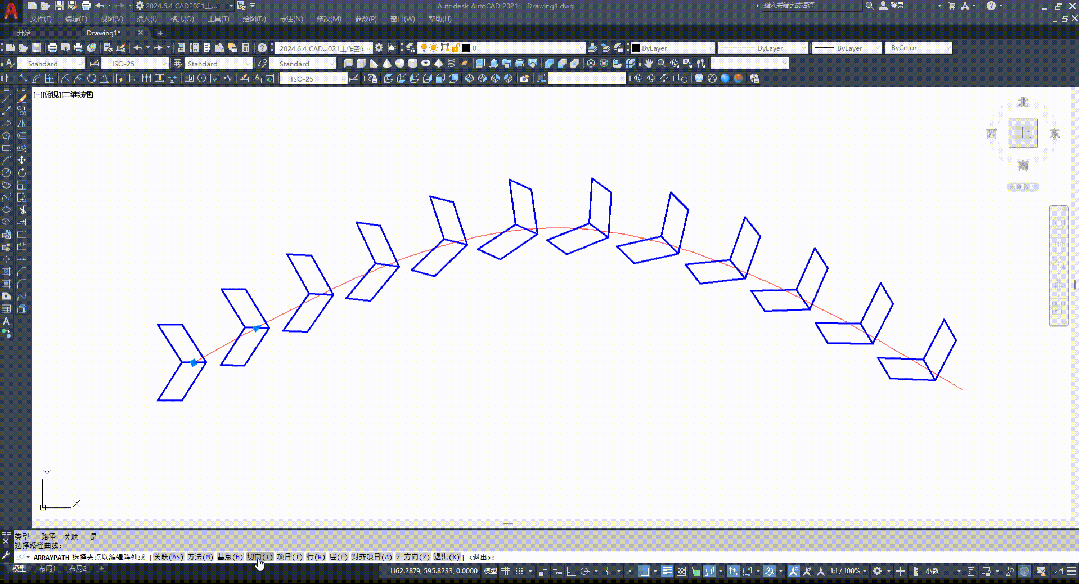

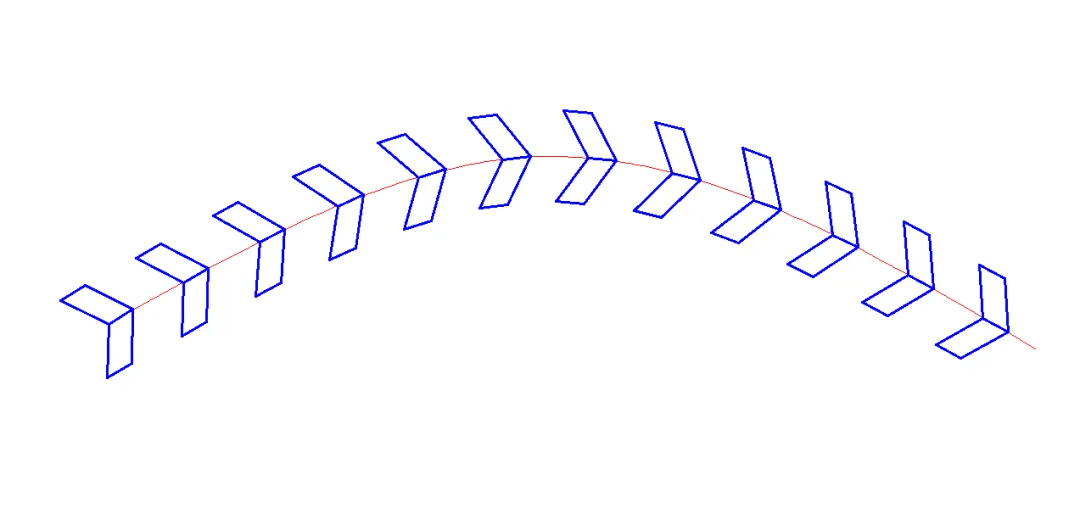

3.调整目标图形的方向；

OK,以上就是今天讲解的全部内容了，同学们可以跟着这些步骤，一步一步的操作完成，直到熟练为止。如果我今天分享的内容对您有帮助，欢迎您转发给身边有需要的人，记得关注 + 星标，制图菌带你从0练好 CAD 机械制图，关注下方公众号持续学习。
