批量提取坐标及编号-CAD插件

【效率神器】告别手动点选！CAD批量提取坐标及自动编号，这款神仙插件你一定要知道！

日常在CAD中处理图纸时，你是否经常遇到这样的崩溃瞬间： 图纸上有成百上千个点位、桩基或设备，需要一个个提取坐标？ 不仅要提取XY坐标，还要给它们按顺序编号，最后还要导出到Excel？ 纯手工操作不仅费时费力，还容易眼花敲错数据！



插件安装

01

这款工具作为轻量级的CAD插件，安装和加载非常简单：

准备环境：确保您的电脑上已安装常规版本的 AutoCAD 软件。

加载插件：

1. 打开您的CAD软件。
2. 在命令行输入PAPP即可调出操作界面
3. 即可调出操作界面


核心参数解释

02

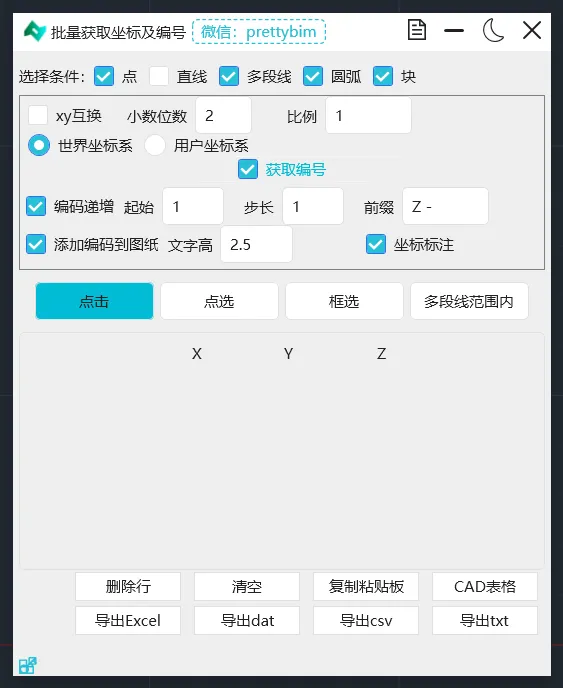

打开插件面板后，可以看到界面设计得非常直观，功能一目了然：

选择条件

你可以精准过滤需要提取的对象，支持点、直线、多段线、圆弧、块。勾选什么，就只提取什么，不会误选。

坐标系与精度

• xy互换 / 小数位数 / 比例：支持坐标轴互换，自由设置保留的坐标小数位数（如保留2位），还能应对图纸比例缩放问题。

• 坐标系切换：支持“世界坐标系”与“用户坐标系”一键切换，满足不同图纸的基准需求。

自动编号系统（核心亮点！）

获取编号 / 编码递增：勾选后，可以设置起始数字（如1）、步长（如每次递增1）和自定义前缀（如 Z-，最终生成 Z-1, Z-2...）。

✍️ 图纸标注联动

• 添加编号到图纸：提取坐标的同时，直接在CAD原图上生成对应的编号文字，并可自定义文字高。

• 坐标标注：一键将坐标值标注在图纸上，所见即所得。


极简使用步骤

03

告别繁琐，只需四步即可完成全部工作：

1. 设定规则：在面板上半部分，根据你的需求勾选提取对象、设置好编号规则（前缀、起始号）和需要保留的精度。
2. 选择目标：插件提供了极其灵活的选取方式：

• 点选：鼠标点击单个对象提取。

• 框选：拉框批量选择目标区域内的所有符合条件的对象。

• 多段线范围内：只需指定一根闭合多段线，即可一键提取该不规则多边形内部的所有坐标！

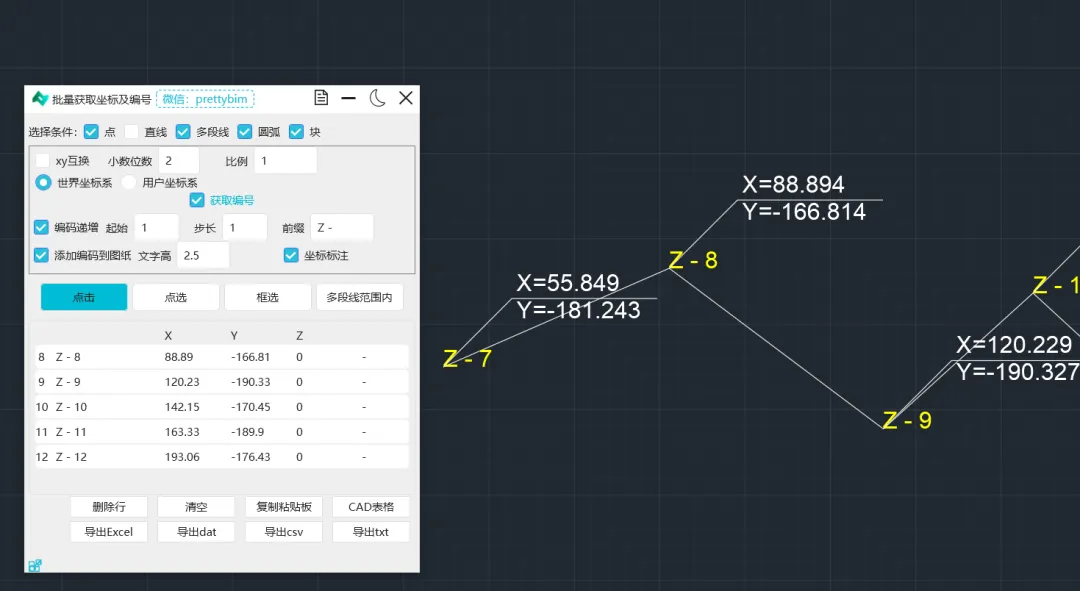

1. 实时预览：提取后的结果会瞬间显示在面板中部的 X、Y、Z 列表中，方便你进行二次核对。你可以在这里执行“删除行”或“清空”操作。
2. 一键导出：核对无误后，底部提供了一排全能导出按钮： 支持导出为Excel、dat、csv、txt格式，甚至可以直接生成CAD表格插入到当前图纸中！

适用场景

04

适合以下场景：

• 📍 测绘与地形工程：快速提取地形图上的高程点或测点坐标并导出dat文件。

• 🏗️ 建筑与土木施工：桩基工程的坐标放线、管线节点坐标提取、桥梁点位标定。

• ⚙️ 幕墙与钢结构：提取异形结构的关键节点三维坐标（X/Y/Z），用于加工生产。

• 🌳 园林景观：树木种植点位的批量统计与编号导出。

等等...

下载与获取方式

05

插件获取方式：

1. 方式1：链接：https://121.4.82.112:8088/#/software/ExtractPointCoordinate
2. 方式2：微信prettybim

工欲善其事，必先利其器。把重复枯燥的点击留给插件，把宝贵的时间留给设计与生活！赶紧下载体验吧！
