Mcgs组态软件构件篇-通过使用报警条构件显示实时报警内容

在工业组态中很重要的一个环节就是报警内容，通过报警信息提示以此来帮助用户快速故障定位和排除。

在文章：Mcgs组态软件功能篇-报警统一配置组态 中讲解了如何进行报警配置以及使用报警浏览构件进行显示，但是这种的需要用户将页面切换到有报警浏览构件的窗口才方便查看。

如何在每个页面中都可以实时掌握有哪些报警信息，这个时候就该报警条构件出马了。

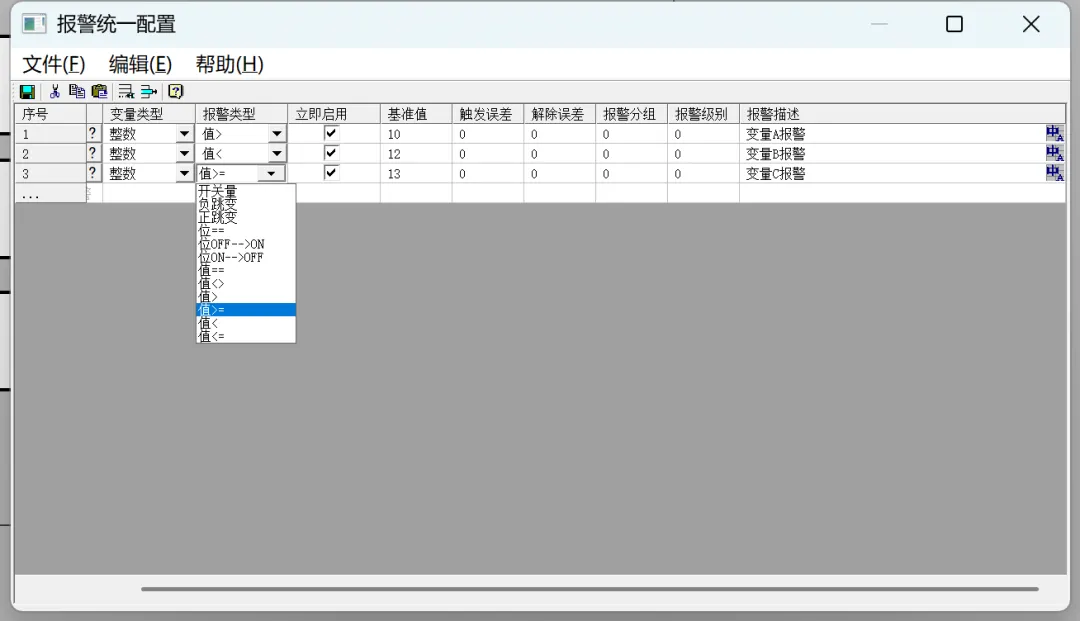

首先，我们需要配置配置报警信息（参看引用文章），可以设置多种类型的报警（实际动手练起来）。

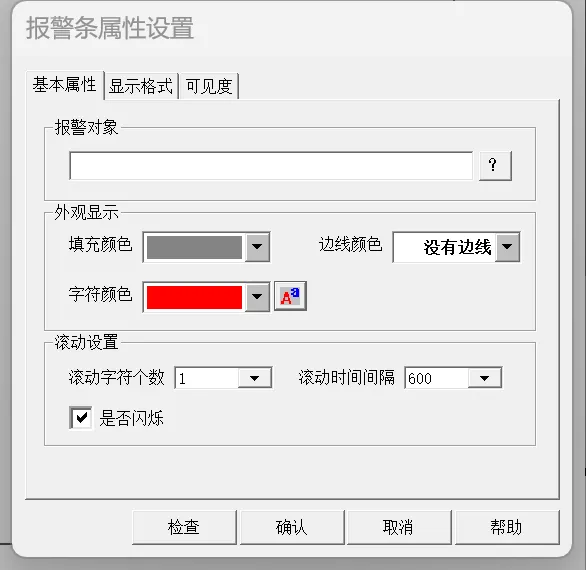

配置完成后，在用户窗口添加一个报警条构件，主要配置有以下三个关键参数：

1）报警对象：

    1.1：报警对象为空：显示所有的实时报警内容。

    1.2：报警对象为单一报警变量：只显示指定报警内容。

    1.3：报警对象为组对象：报警仅显示组对象中变量发生的报警。

2）滚动设置：设置报警内容滚动的快慢，包括滚动字符个数和时间间隔

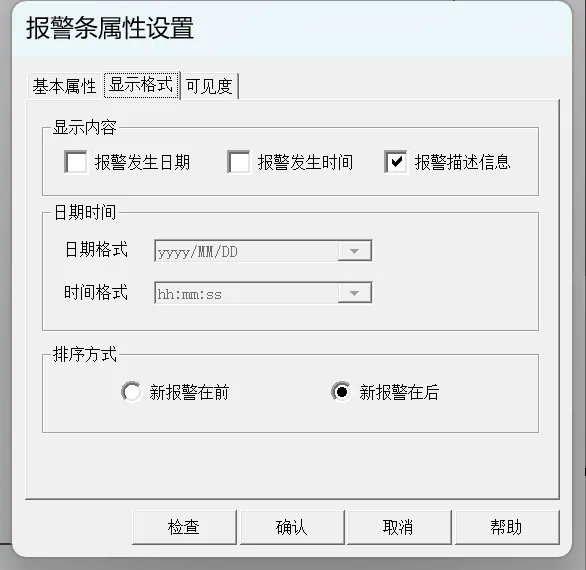

3）显示各式：设置报警显示的内容，如日期，时间，和报警描述信息。

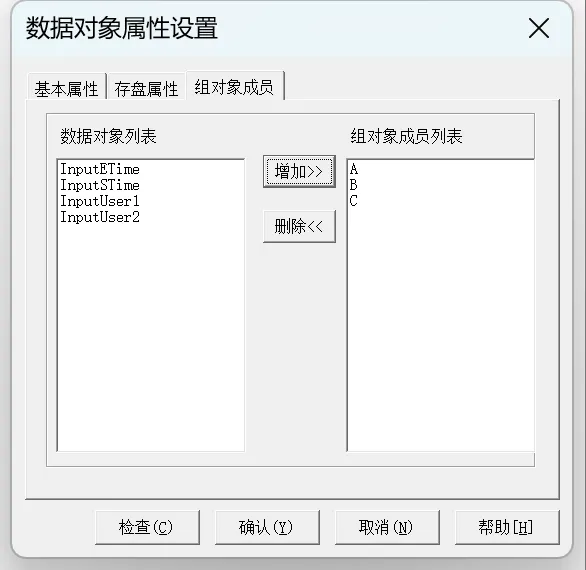

我们以组对象报警为例，在实时数据库中添加AlarmGroup组对象，其成员包括A，B，C三个，不设置存盘属性。

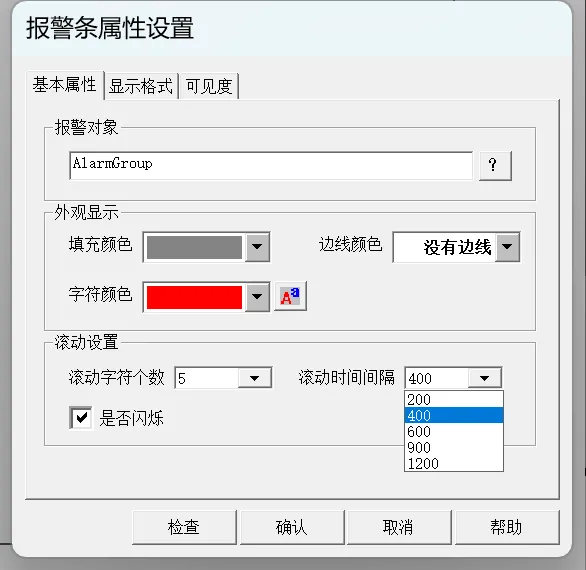

在用户窗口添加报警条构件，设置报警对象为“AlarmGroup”组对象，滚动字符为5个，滚动时间间隔为400毫秒。

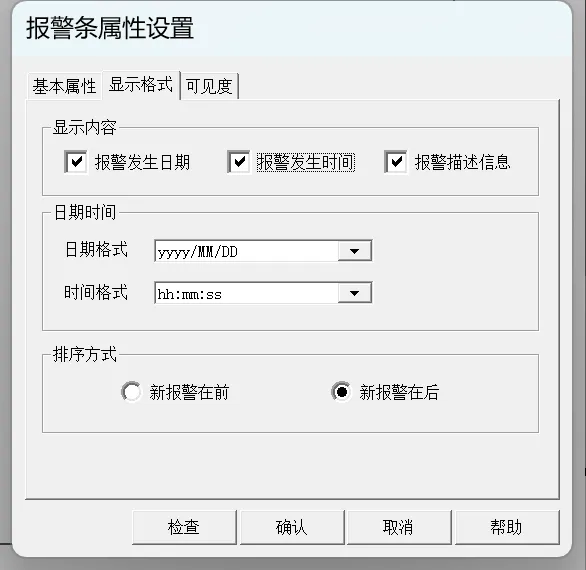

接下来就是设置显示格式，日期，时间和报警描述都勾选上（要是你运行的时候触发报警无内容显示，就需要检查是否勾选显示设置）。

接下来，我们便可以组态模拟运行，检查报警条显示内容，具体如下：

这样报警条显示报警成功，我们可以在每个界面固定位置放置一个报警条构件，切换任意界面都可以看到实时报警内容。

报警条构件组态方法已讲解完成，如有问题欢迎大家在评论区留言讨论。
