得设计者得天下·水下爆破设计(模版)

一、设计依据（可略去）

1.《民用爆炸物品安全管理条例》（国务院令466号）；

2.《爆破安全规程》（GB6722—2014）；

3.《水下爆破工程技术设计规范》（T/CSEB0013-2020）；

4.题目所给的已知条件和设计要求。

二、工程概况（可略去）

位置示意图

三、设计方案

采用水上作业平台或作业船利用钻具穿过水层对待爆水下岩体进行钻孔，使用抗水炸药和抗水、抗压雷管。

四、爆破参数

1.孔径d=

2.超深Δh=

3.孔深L=爆破厚度+ΔH=

4.孔距a=

5.排距b=

水下爆破常用的孔网参数

6.单耗q=1kg/m³；

7.单孔药量Qi=qabL=

                                参数设计表

五、装药结构

1.采用连续装药（或间断装药）耦合装药（或不耦合炸药），当装药长度l1＞3m时，增加起爆药包或防水导爆索起爆。

2.填塞在水深≤1.5m时，同露天；水深＞1.5m时，用沙或粒径＜2cm的卵、碎石填塞，填塞长度l2≮0.5m。

起爆网路图

六、起爆网路

采用导爆索起爆网路，使用高强度导爆索，用2发雷管起爆。

起爆网路图

七、安全设计及防护

1.安全允许距离的确定按爆破振动计算公式，代入相关数值，计算得出R。

V=K(∛Q/R)^α

2.水中冲击波计算：

当一次起爆药量Q＞1000kg，对和施工船的安全允许距离的距离按公式

R=K₀Q^⅓

3.安全警戒距离：

警戒示意图

后记一则

爆破工程技术人员考核笔试环节的100分考卷上有设计题（50分），其中，第一题是岩土类设计（25分），第二题是拆除类设计（25分）。

岩土类设计题：露天台阶爆破设计、平巷开挖爆破设计（同族的还有斜巷和煤巷）、路堑开挖爆破设计、桥台基坑开挖爆破设计（同族的还有立井和桩基）、建筑基坑爆破设计、沟槽开挖爆破设计（同族的还有水渠）和水下爆破设计（7种）。

拆除类设计题：砖烟囱拆除爆破设计、钢筋混凝土烟囱拆除爆破设计（同族的还有水塔）、基础拆除爆破设计（同族还有地坪）、房屋拆除爆破设计（同族的还有框架）、冷却塔拆除爆破设计、桥梁爆破拆除爆破设计和水压爆破（7种）。

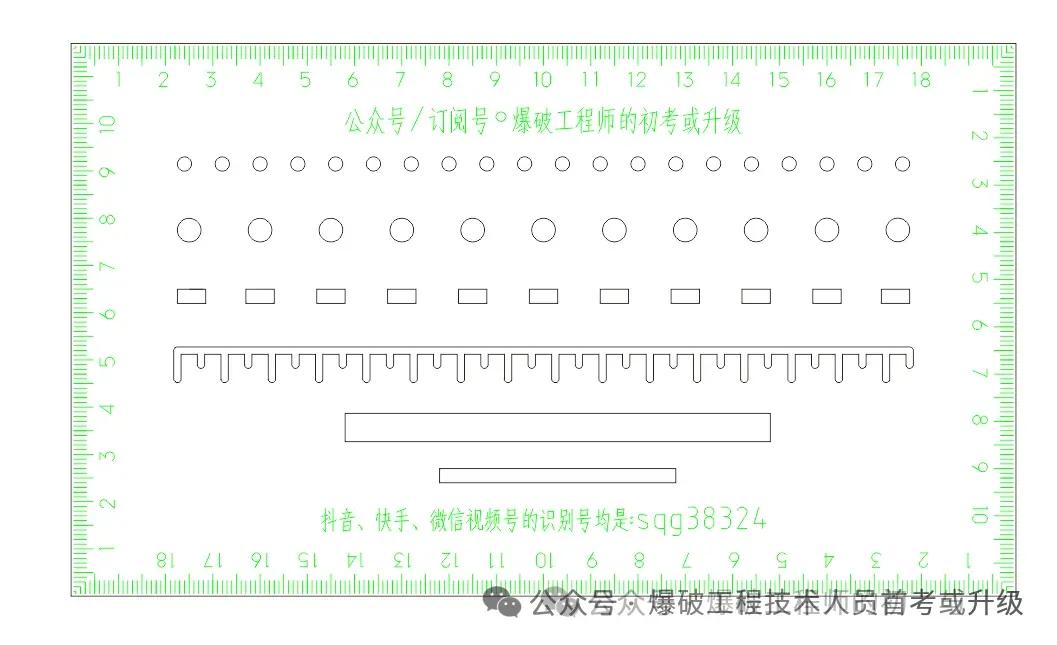

【提供服务】改进原创的考试专用尺（若对《工程制图》画法生疏，常用尺规作图和徒手画图有难度的，建议答写设计题时使用考试专用尺，能够提高画图效率，保持卷面干净清晰，通过复制“sqg38324”添加微信好友付费获取）；2.中爆服务。
