  各位朋友你们好！我们继续探讨一下坐标的输入。

  先说绝对极坐标的输入，它是以原点为基准，通过距离‌和角度‌确定点。

‌格式‌：距离<角度

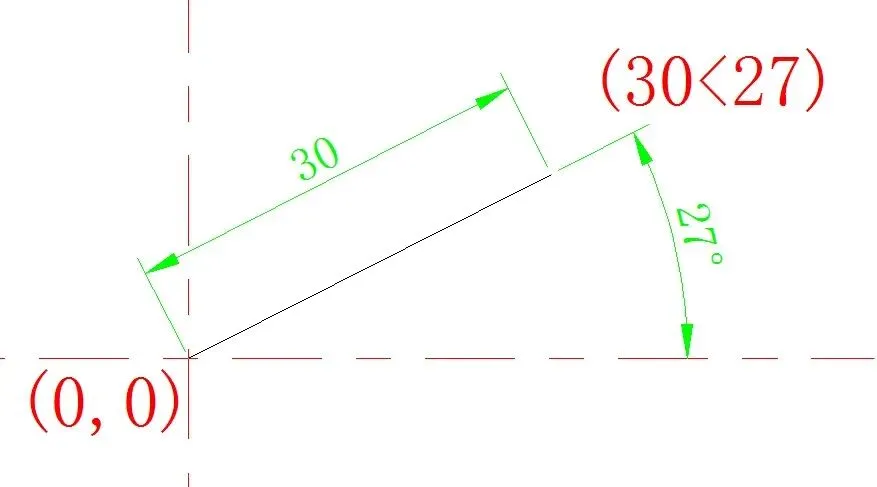

‌举例‌：输入直线命令，输入起点坐标0，0！再输入 30<27，表示从原点出发，距离 30 单位、与 X 轴正方向夹角 27° 的点。

‌注意事项‌：角度以当前坐标系的 X 轴正方向为 0°，逆时针为正。

第二种是相对极坐标的输入，它是以上一点为基准/或者给定基准点，用相对距离和角度确定点。

‌格式‌：@距离<角度

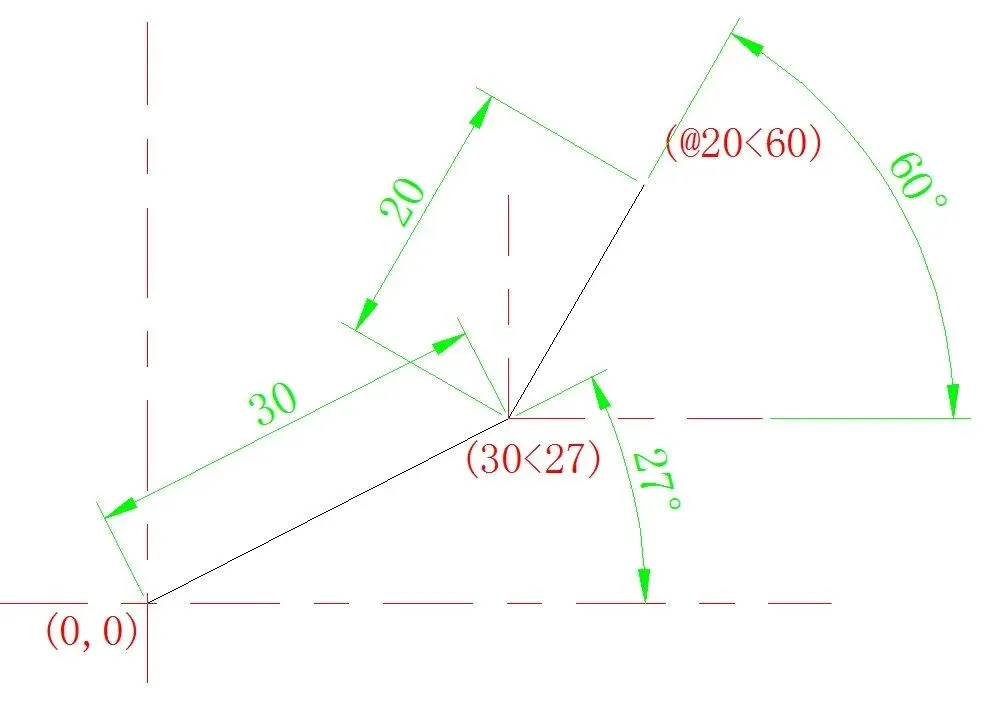

‌举例‌：这里以上一点的终点直线的为起点，输入 @20<60，表示从上一点为原点出发，沿 60° 方向（逆时针）前进 20 单位。

‌角度计算‌：仍以 X 轴正方向为 0°，但测量起点是上一指定点。

  我们有数控铣床手工编程经验的朋友就了解这个极坐标的用途，在钻孔时候会用到。到此我们就讲完了坐标系了。
