谁说MCU跑不了AI,用STM32N6做了个实时手写数字推理与识别

前言

手写数字识别这个题目，很多做过机器学习的朋友应该都不陌生。哪怕没真正训练过模型，大概率也见过那个很经典的数据集，黑底白字或者白底黑字，一张小小的数字图片，最后让模型去判断这到底是 0 还是 9。它经典到什么程度呢，基本已经成了很多人接触图像分类和神经网络时的第一课。但也正因为它足够经典，足够简单，足够直观，它反而特别适合拿来做嵌入式 AI 的入门验证。因为这件事的链路很完整，从手写采集、预处理、模型推理到结果输出，一个都不少，可任务本身又没有复杂到把人一上来就劝退。

实时推理不像采集完再推理，它需要强大的算力来保证既手写的流畅度和推理的准确度，所以当我想认真看看 STM32N6 这颗芯片到底能不能把实时推理这件事。想借这个最小但完整的例子，看清楚一件更重要的事，一块 MCU 到底能不能开始像一个真正的边缘 AI 节点那样工作。

STM32 这个名字大家其实更熟。它过去更多出现在控制、传感、通信这些典型嵌入式场景里，属于非常经典的一类微控制器平台，开发生态成熟，资料多，社区也大，很多人学嵌入式几乎绕不开它。而 STM32N6 之所以有意思，就在于它开始明显往边缘 AI 这个方向再走一步。它不只是让传统 MCU 任务跑得更快，而是在尝试回答一个很现实的问题，如果我们希望一些简单但有价值的推理任务，不依赖云端，直接在本地设备上实时完成，那 STM32 这一代芯片能不能把这件事做得足够像样。

已关注

关注

重播分享赞

视频详情

演示视频

模型制作

如果做过一点深度学习，其实会知道，手写数字识别这件事并不难，甚至可以说是图像分类里最经典的入门题。常见的数据集就是 MNIST，图片尺寸只有 28×28，内容也很单纯，就是 0 到 9 这十个数字的手写体。也正因为这个任务足够标准，大家通常不会把重点放在能不能识别出来，而是会更关心另一件事，在识别准确率还不错的前提下，模型能不能尽可能小，尽可能轻，尽可能适合部署到端侧设备上。

毕竟放在 PC 上跑一个大模型，把数字认出来，这事没什么稀奇的。真正有意思的是，你要让它跑在 STM32N6 这种嵌入式平台上，而且还希望它是实时的，那模型就不能只顾着准，还得顾内存、顾算力、顾部署格式，甚至连输入输出的数据类型都得提前想好。

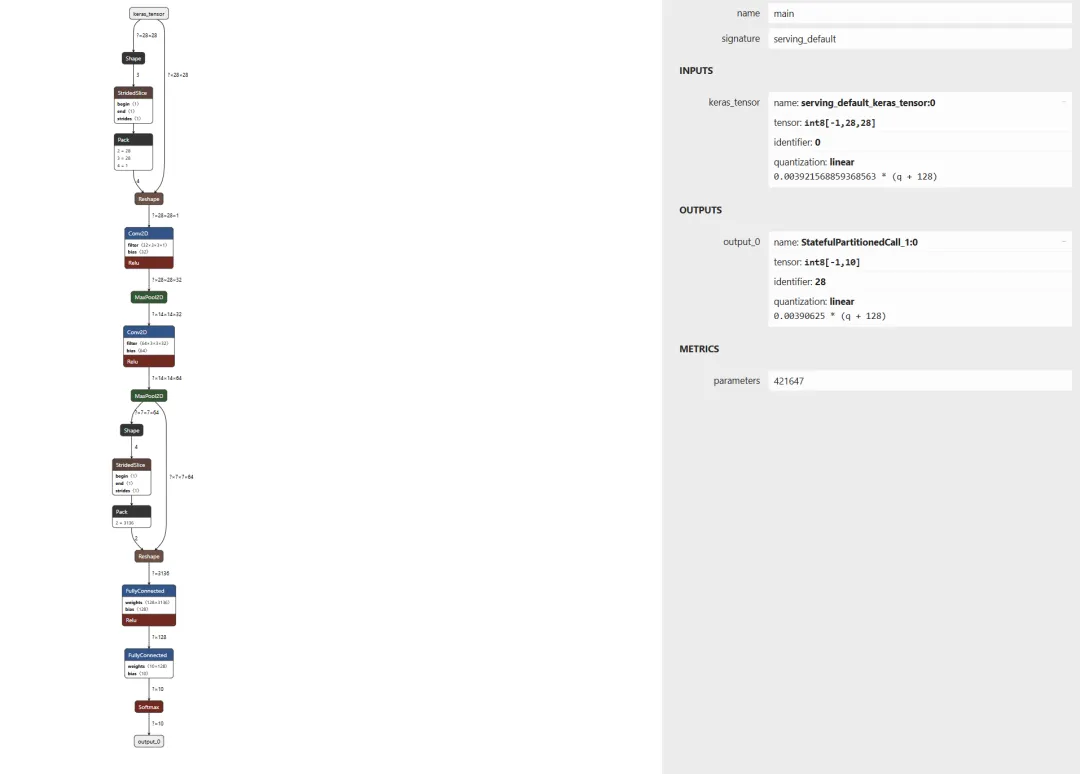

所以在模型结构上，没有走特别复杂的路线，而是选了一个很典型、也很适合这个任务的小型 CNN。输入是 28×28 的灰度图，前面用两层卷积去提取边缘和纹理特征，再接一次池化做降采样，后面再补一层更高层的卷积去抓数字的整体轮廓，最后经过全连接层输出 10 个类别的概率。这个思路其实很朴素，说白了，就是先看笔画，再看形状，最后判断这是几。

这里我先导出了普通的TFLite浮点模型，然后又进一步做了INT8量化，最后得到一个mnist_model_int8.tflite文件。这样做的目的非常明确，就是尽可能把模型压小，同时让它更适合在嵌入式硬件上运行。

STM32N6配置

回到 STM32N6 这块板子上，它之所以适合拿来做这类实时手写数字识别，一个很重要的原因，就是整个平台在存储访问和计算能力这两件事上，给得都比较足。比如它使用 200MHz 的 XSPI 来做外部存储通讯，这一点看起来像是个很底层的配置，但真做部署的时候你会发现，它其实非常关键。因为模型、权重、运行时缓冲区，很多时候都离不开外部存储的配合。如果这条链路不够顺，前面模型做得再轻，后面推理也很容易卡在数据吞吐上。

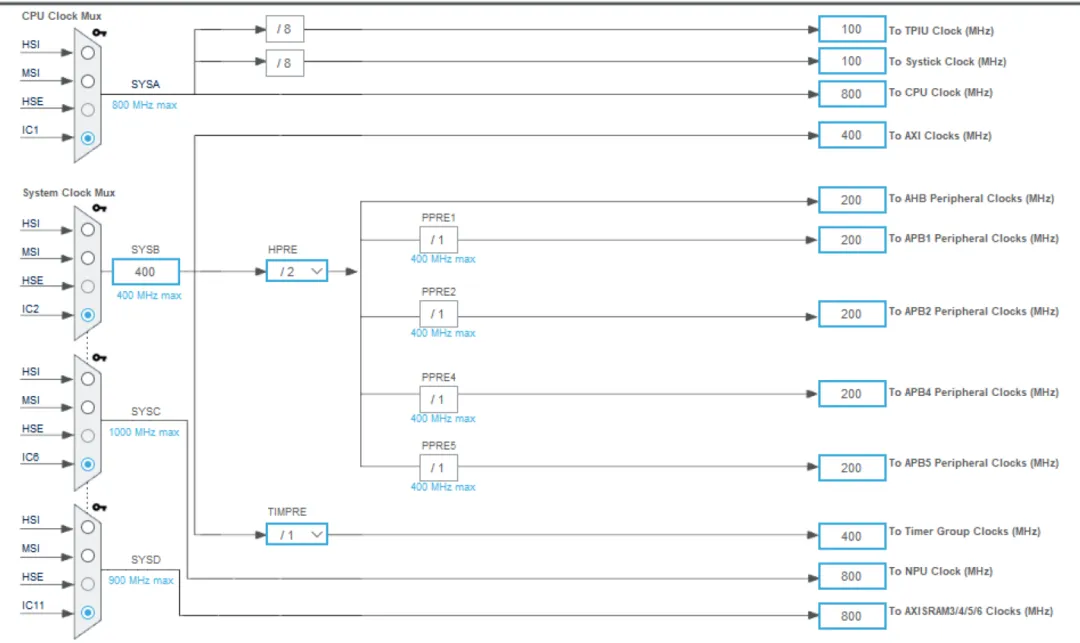

800MHz的NPU 配合800MHz的CPU主频，为端侧 AI 推理留出空间。CPU 可以负责图像采集、预处理、任务调度这些外围工作，NPU 则适合神经网络推理本身。这样一来，整个系统的分工就比较清楚了，不是所有事情都压在一个核上硬扛，而是让不同模块各干各的，这也是实时推理能够跑顺的重要基础。

画板逻辑实现

手写数字识别这件事，核心不是把一张现成的 28×28 图片丢给模型，为了让用户真的能在屏幕上写一个数字，再把它变成模型能识别的数据。也就是说，在 STM32N6 上，模型前面还需要先搭一个画板。

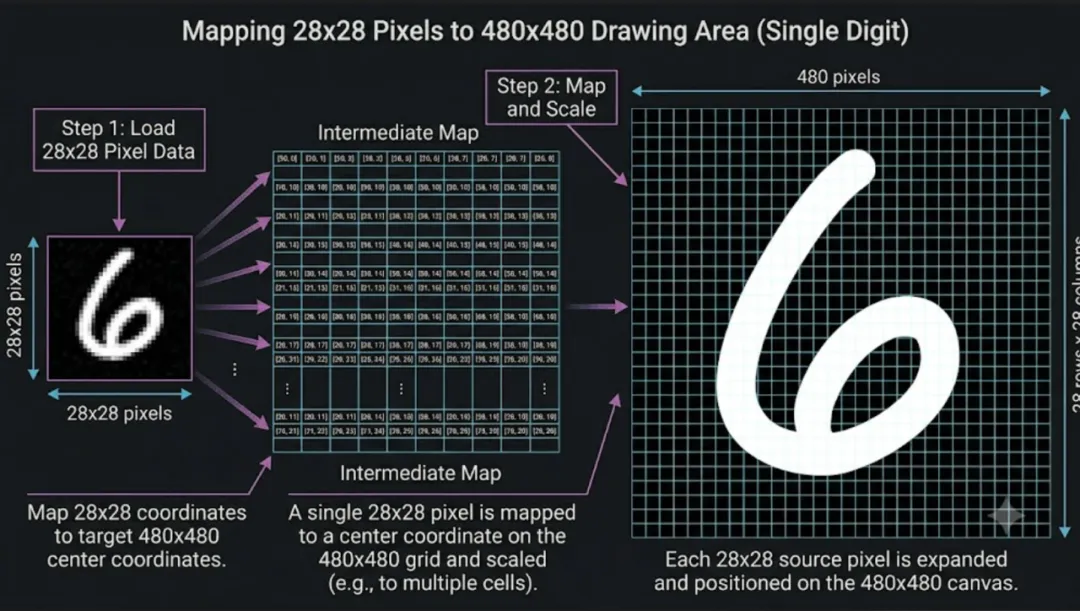

这套画板实现，核心思路其实很直接，就是先在屏幕上划出一个 28×28 的离散网格，让它和模型输入一一对应。代码里左侧画板区域被固定成一个480×480 的正方形，然后再均匀切成 28×28 个小格。这样做有个很实际的好处，用户在屏幕上每写一笔，最终落下来的不是一堆连续像素，而是直接映射到模型真正要吃的 28×28 输入空间里。换句话说，画板本身就已经在帮后面的推理做第一层数据规整了。

顺着这个思路，代码里最重要的一块，就是这个 28×28 的二维数组。每个格子本质上都对应模型输入里的一个像素点，默认是未填充状态，用户触摸之后再把对应位置置成有效值。这样一来，屏幕上的书写动作，就被收敛成了一张标准尺寸的二值图。这个设计我自己还挺喜欢的，因为它没有绕很远，不是先在大分辨率画布上画完再复杂缩放，而是从一开始就把输入目标锁死在模型真正需要的尺寸上，路径非常短，也比较稳。

当然，只把一个触摸点映射成单个格子，写出来的数字会很细，很容易断。

所以在具体处理触摸的时候，代码里没有只点亮当前命中的一个单元，而是会顺手把周围 3×3 范围内的格子一起填上。这个动作特别像给笔画加了一个最小号的画笔粗细。这样做之后，用户写出来的数字会更连贯，边缘也不会太锯齿，整体更接近模型训练时看到的那类手写数字分布。坦率地讲，这一步非常值。因为它几乎没增加什么复杂度，却明显改善了输入质量。

voidDigitBoard_HandleTouch(uint16_t x, uint16_t y, uint8_t touching){  DigitBoard_TargetTypeDef target;  if (touching == 0U)  {    s_last_touch_target = DIGIT_TARGET_NONE;    return;  }  target = DigitBoard_GetTouchTarget(x, y);  if (target == DIGIT_TARGET_BOARD)  {    DigitBoard_SetCellFromTouch(x, y);    s_last_touch_target = target;    return;  }  if ((target == DIGIT_TARGET_CLEAR_BUTTON) && (s_last_touch_target != DIGIT_TARGET_CLEAR_BUTTON))  {    DigitBoard_ClearState();  }  s_last_touch_target = target;}

再往下，画板能用起来，离不开触摸芯片这一层。这里项目里用的是 GT911。简单讲就是把触摸控制器采上来的原始坐标，通过 I2C 读出来，再映射成 LCD 上真正可用的屏幕坐标。这里面还有一个挺实际的处理，因为触摸面板的坐标方向和屏幕显示方向不一定完全一致，所以代码里专门做了横竖方向的判断和缩放映射，把原始点转换成 800×480 的显示坐标。你别小看这一步，如果这里没对齐，后面手指落点和屏幕显示位置一错位，整个画板体验会立刻变得很别扭。

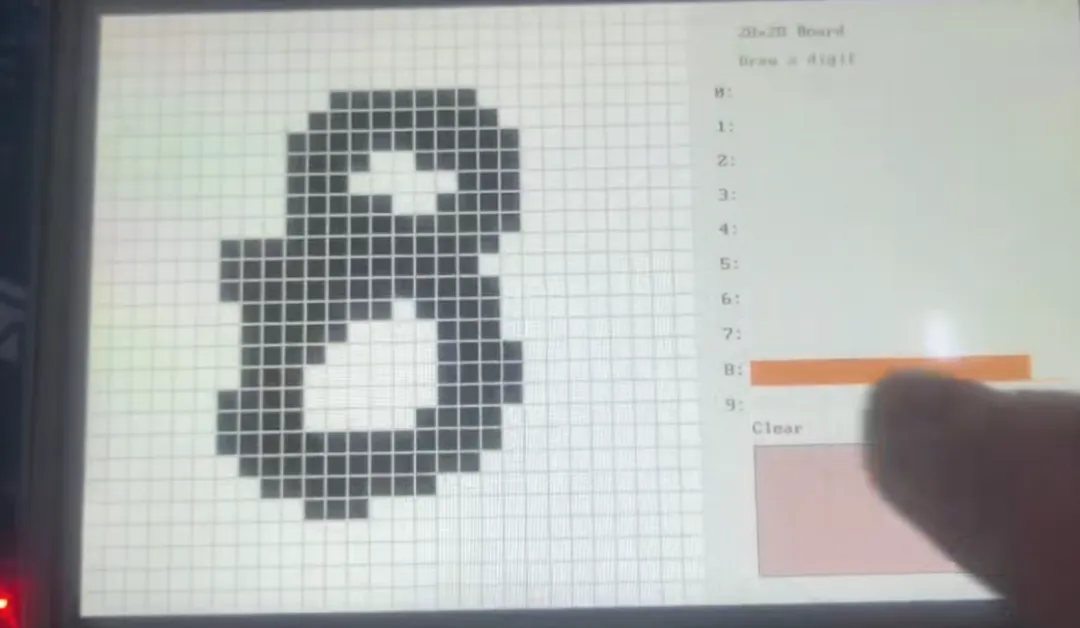

在 UI 结构上，这个画板也没有做得很花。左边是 28×28 的书写区域，右边是结果显示区域，底下再给一个 Clear 按钮负责清空状态。这个布局其实很适合这种 Demo。因为它够直接，读者或者演示者一上手就知道要在哪写，写完看哪，错了点哪清掉。很多嵌入式项目做 Demo 的时候，功能本身不复杂，但交互路径绕，最后显得整个系统很笨。这个项目里画板的结构比较克制，反而把重点都让给了识别本身。

所以回头看，画板实现这一步，本质上做了三件事。

第一，把用户的连续手写动作，约束成模型真正需要的 28×28 输入格式。第二，用 GT911 把触摸坐标稳定读出来，并且正确映射到显示空间。第三，用一个尽量简单但足够顺手的交互界面，把书写、清空和结果显示串成一个完整闭环。

神经网络处理

float probs[10];printf("raw_out:");for (int i = 0; i < 10; i++){   printf(" %d", (int)((int8_t)buffer_out[i]));   probs[i] = 0.00390625f * ((float)((int8_t)buffer_out[i]) + 128.0f);}printf("\r\n");DigitBoard_ShowPredictions(probs);}

神经网络的部分除了CubeMX生成的运算内容，主要就是后处理，因为这个模型的输出是10个int8类型数值，我们需要对其进行归一化，将int8类型数值映射到0~1之间的概率值。

计算出10个数字概率后就使用绘图函数将其绘制出来。

voidMX_X_CUBE_AI_Process(void){    /* USER CODE BEGIN 6 */  LL_ATON_RT_RetValues_t ll_aton_rt_ret = LL_ATON_RT_DONE;  const LL_Buffer_InfoTypeDef * ibuffersInfos = NN_Interface_Default.input_buffers_info();  const LL_Buffer_InfoTypeDef * obuffersInfos = NN_Interface_Default.output_buffers_info();  buffer_in = (uint8_t *)LL_Buffer_addr_start(&ibuffersInfos[0]);  buffer_out = (uint8_t *)LL_Buffer_addr_start(&obuffersInfos[0]);  LL_ATON_RT_RuntimeInit();  memcpy(buffer_in,s_digit_board,28*28);  SCB_CleanDCache_by_Addr(buffer_in, 28 * 28);  // run 10 inferences  for (int inferenceNb = 0; inferenceNb<1; ++inferenceNb) {    /* ------------- */    /* - Inference - */    /* ------------- */    /* Pre-process and fill the input buffer */    //_pre_process(buffer_in);    /* Perform the inference */    LL_ATON_RT_Init_Network(&NN_Instance_Default);  // Initialize passed network instance object    do {      /* Execute first/next step */      ll_aton_rt_ret = LL_ATON_RT_RunEpochBlock(&NN_Instance_Default);      /* Wait for next event */      if (ll_aton_rt_ret == LL_ATON_RT_WFE) {        LL_ATON_OSAL_WFE();      }    } while (ll_aton_rt_ret != LL_ATON_RT_DONE);    SCB_InvalidateDCache_by_Addr(buffer_out, 10);    /* Post-process the output buffer */    /* Invalidate the associated CPU cache region if requested */    {      {        float probs[10];        printf("raw_out:");        for (int i = 0; i < 10; i++)        {          printf(" %d", (int)((int8_t)buffer_out[i]));          probs[i] = 0.00390625f * ((float)((int8_t)buffer_out[i]) + 128.0f);        }        printf("\r\n");        DigitBoard_ShowPredictions(probs);      }    }    LL_ATON_RT_DeInit_Network(&NN_Instance_Default);  }  LL_ATON_RT_RuntimeDeInit();    /* USER CODE END 6 */}
