NORD变频器调试指南(参数修改及软件使用)

NORDCON软件使用说明

1.打开软件。

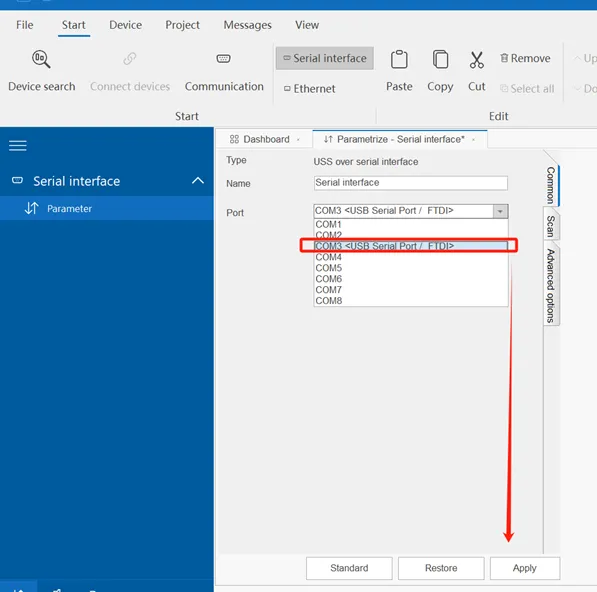

2.通讯串口的选择，打开Communication，选择最长的串口，按Apply应用当前串口。

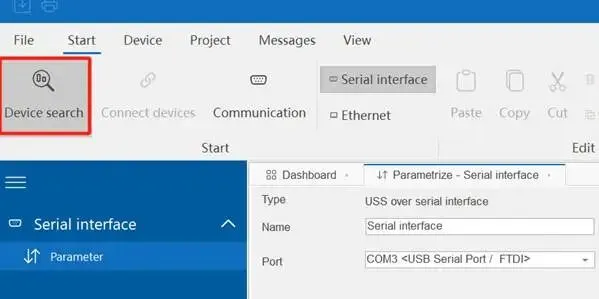

3. 串口应用完成后，即可在左上角“Device search”搜索变频器设备，搜索完成后，会在左侧信息栏出现变频器的基本信息以及状态。

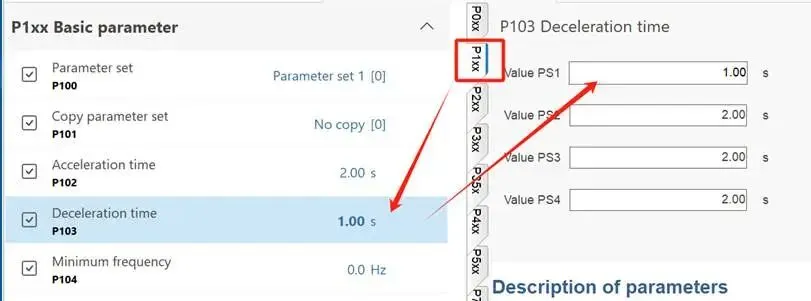

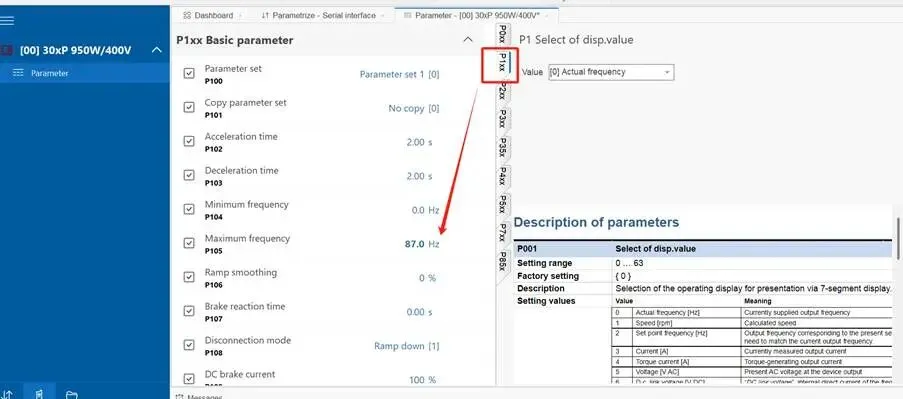

4. 双击30XP 950W/400V，即可打开参数设置；在右侧边栏打开参数项P1xx，找到对应的参数在右侧进行修改，完成后按Send按钮保存。

5. 当打开某一个参数时，一般会在右侧显示4套参数：PS1-----PS4，我们默认使用第一套参数PS1，所以只需要修改PS1的参数值即可。

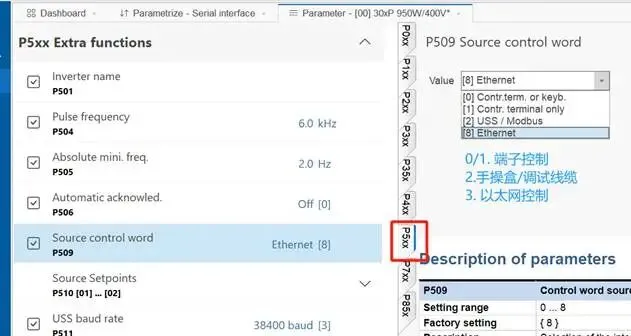

6. P509控制字源参数简介：此参数决定了用户使用何种方式控制变频器。一般情况下，通过以太网控制需要设置成[8] Ethernet；如果使用NORD提供的调试工具，包括手操盒或调试线，则需要改成[2] USS/Modbus

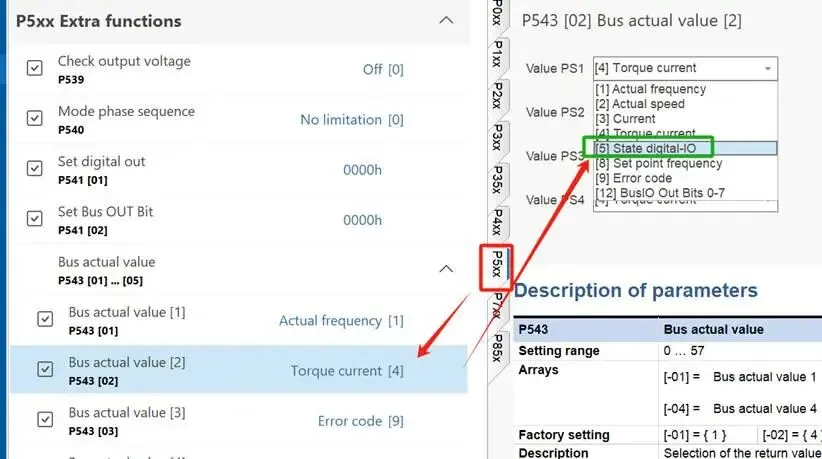

7. P543总线值的参数简介：此参数是变频器在报文里所需要上传给PLC的值，包括实际频率、IO点状态、故障代码等等。

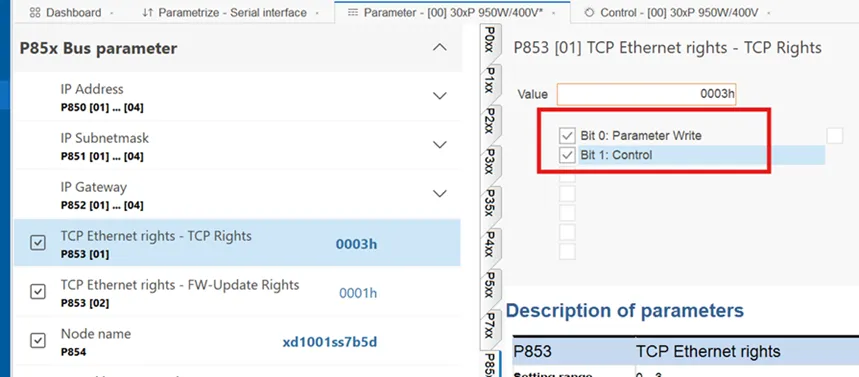

8. P853参数，代表了开通以太网线的权利，如果此参数打开，即可利用网线读取并修改变频器参数。

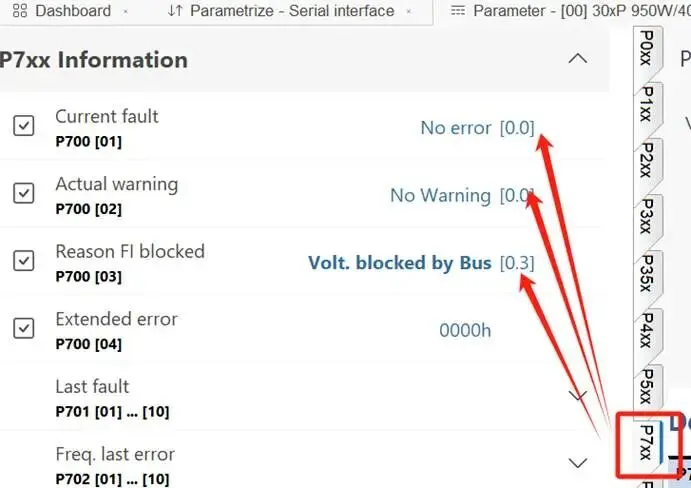

9. 报警信息的查看。NORD变频器的报警信息分为三大类：故障、警告、锁定/禁止启动。P700【01】是当前故障信息；P700【02】是警告信息；P700【03】是锁定/禁止启动的原因。一般来说，这三种报警都需要复位后，变频器才能重新启动。

使用NORDCON软件，点动变频器的操作步骤

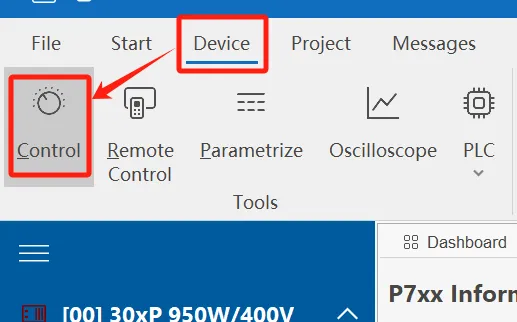

1.打开上方菜单栏的Device按钮，选择Control，会出现模拟的控制面板。

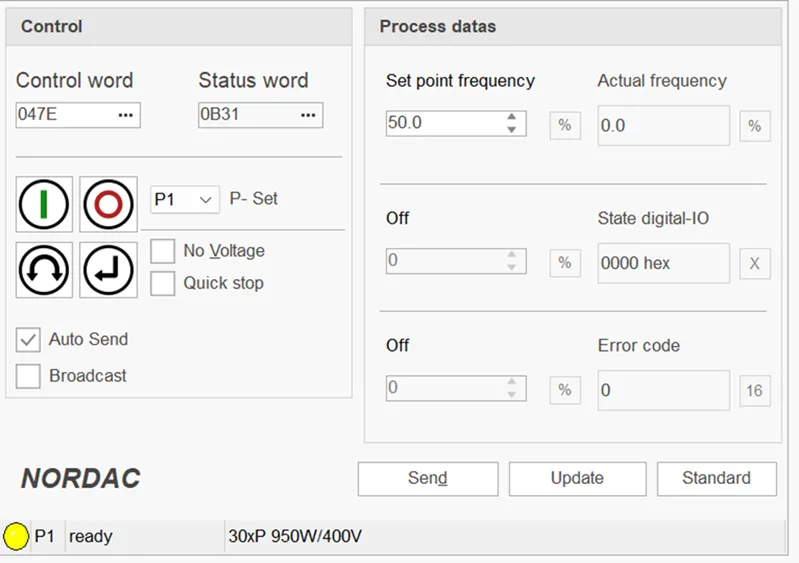

2.打开模拟控制器上的Detail，展开设置界面。当前状态指示灯是黄色，表示变频器处于准备好的状态。

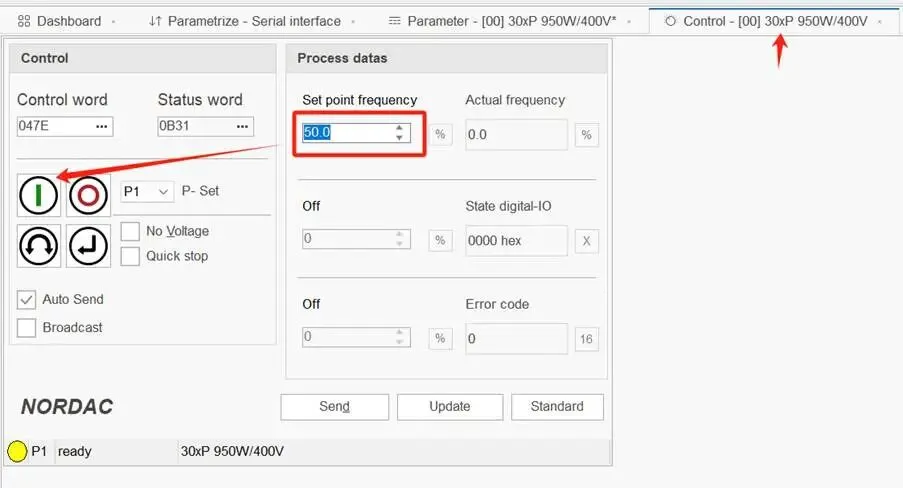

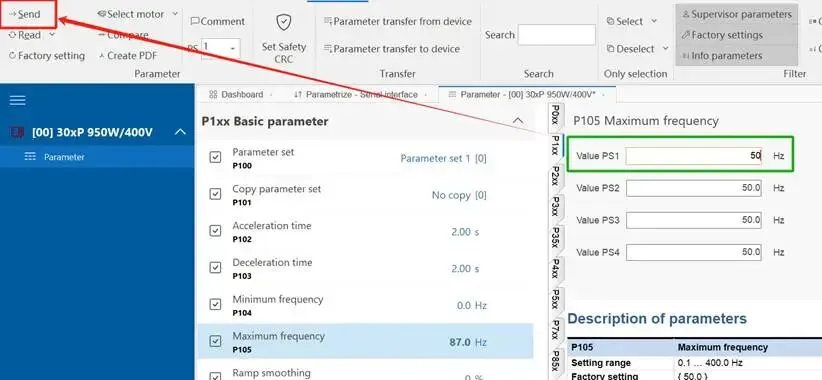

3.在Set point frequency 设置给定频率，给定频率输入后，按下绿色的启动按钮，此时变频器得到使能信号就会开始驱动电机运行；注意，这里给定的值是以百分比的形式告诉变频器，输入50即为50%，代表输出频率为最大频率的一半。最大频率是参数P105中的设定值。

4.启动；停止；反转；复位。

上传给PLC的总线值，可根据参数P543[1][2][3]的设置来改变。详见7

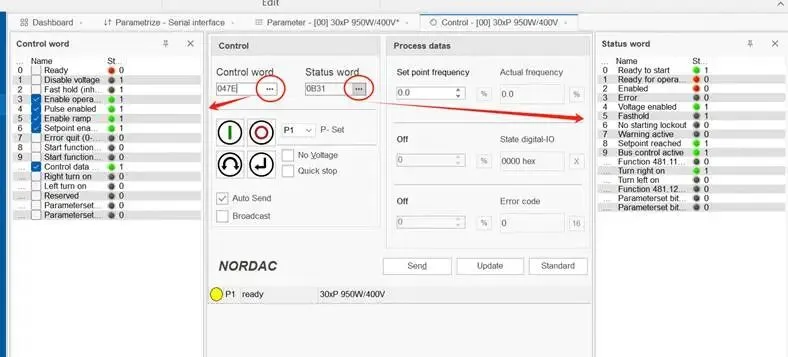

5.如果需要知道控制字和状态字的某个bit位代表什么含义，即可如下图操作打开。
