3D3S软件应用常见问题
本期，我们将为大家解答三个具有代表性的问题，整理成以下的内容，希望能为大家提供清晰的解答。
Q1
软件计算套筒承压
如何考虑与切削面接触面积？
Answer：

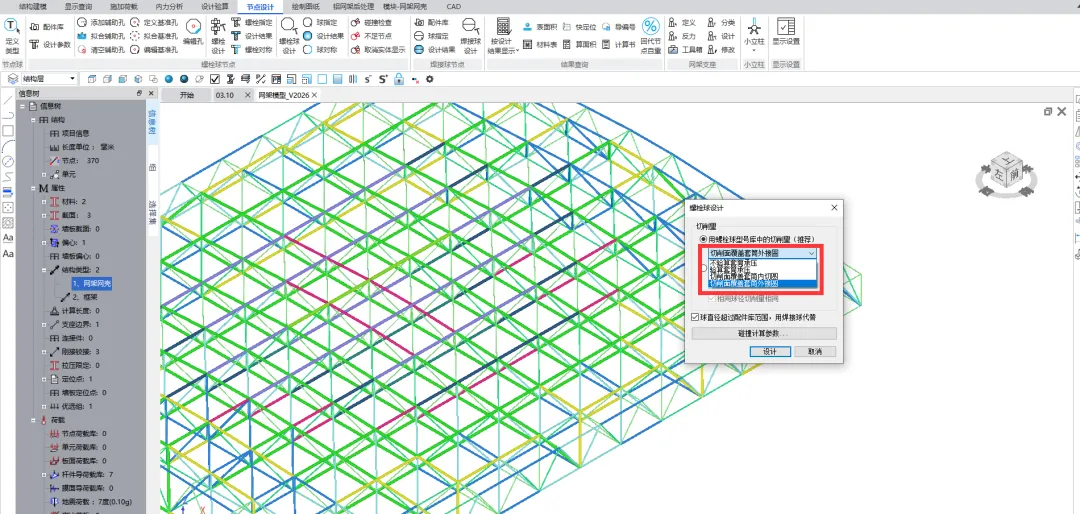

螺栓球的设计参数主要包括切削量计算方式与碰撞检查参数。当按照推荐方式确定螺栓球型号库中的切削量时，设计时有 4 种情况可供选择：

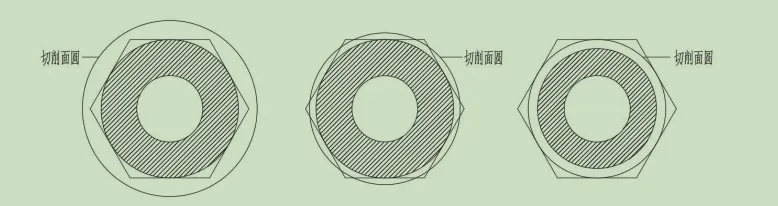

验算套筒承压（默认）：即用套筒端部与螺栓球切削面的净接触面积（不包含六个角）来验算套筒端部承压是否满足，球径由小到大依次进行验算，端面承压的三种接触方式如下图。
不验算套筒承压：设计时不考虑套筒端部承压验算，只考虑碰撞进行设计。
切削面覆盖套筒内切圆、切削面覆盖套筒外接圆：顾名思义，只计算切削面覆盖套筒的内切/外接圆前提下，从小到大设计螺栓球直径。

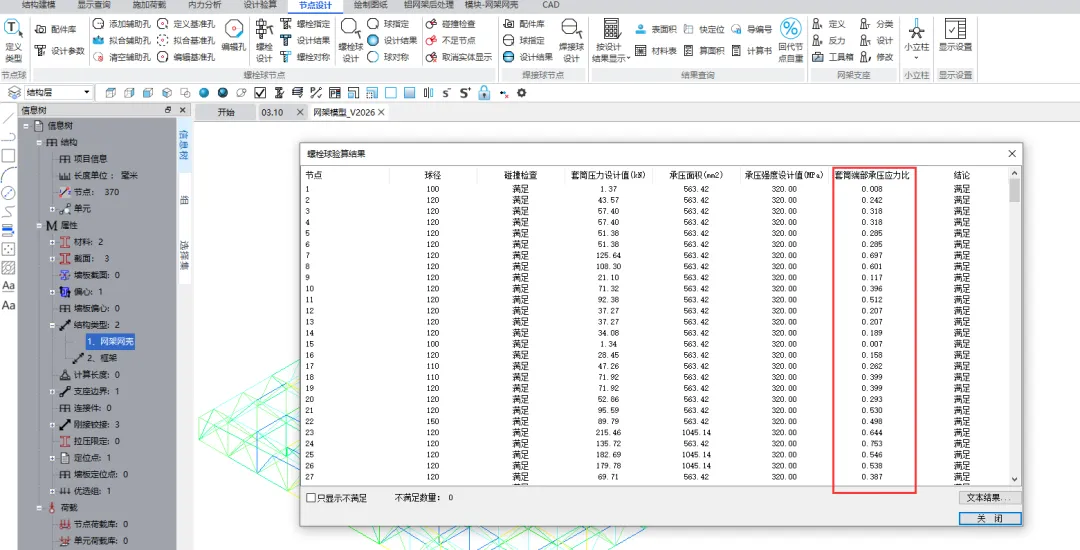

验算结果支持查询套筒承压应力比结果。
Q2
曲线杆怎么模拟？
Answer：

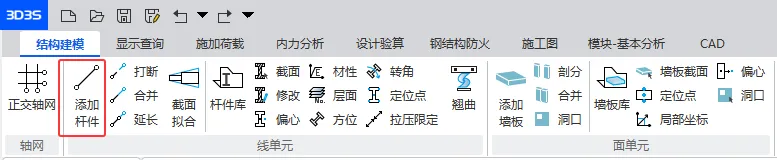

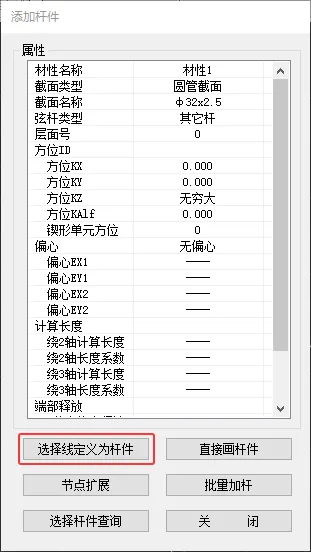

打开曲线模型，点击结构建模-添加杆件-选择线定义为杆件
选择曲线后弹出以下对话框：
选择“按等分”或者“按每段长度”，输入分段数或者每段长度，软件采用以直代曲，分段数越多越贴近曲线，每段长度越小越贴近曲线。

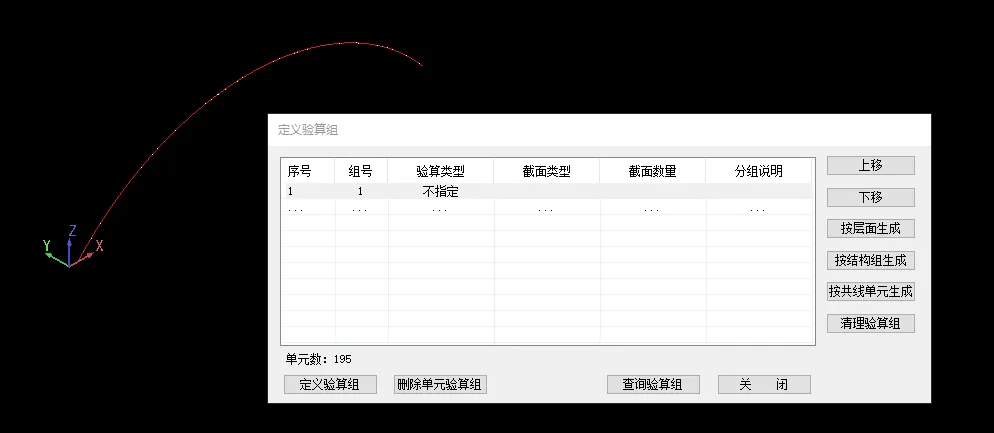

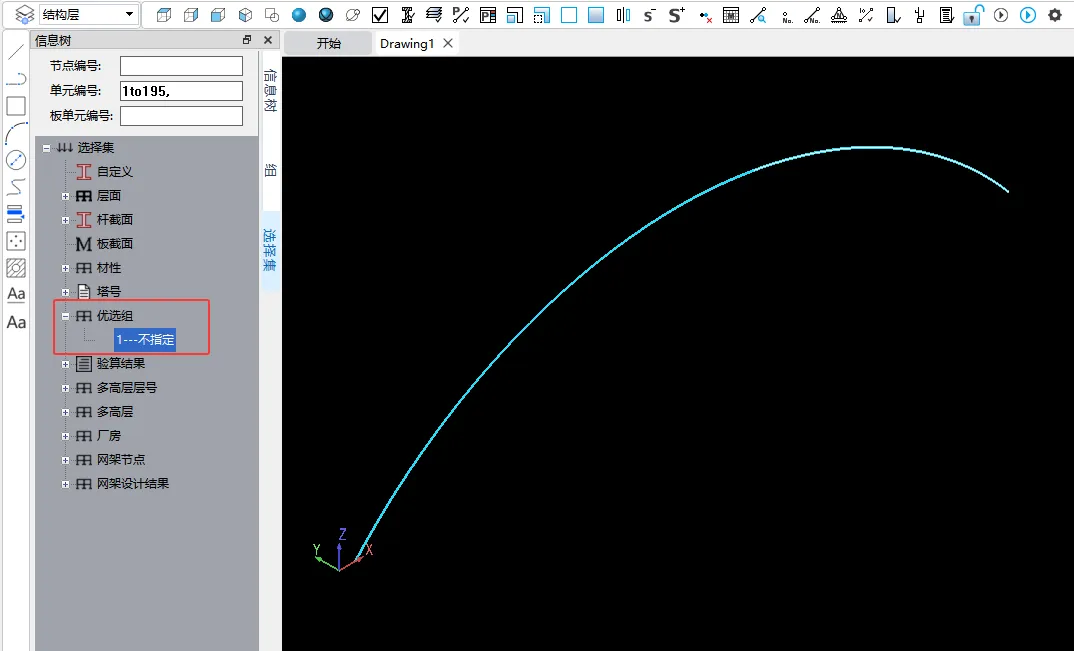

点击“确定”后，弹出“是否加入验算优选组”，选择“确定”，软件会自动把该曲线生成的杆件放在同一个优选分组里，方便后续对同一优选分组杆件进行优选；选择“取消”，则不会生成优选分组。
Q3
地震力很小-平动振型质量参与系数过小？
Answer：

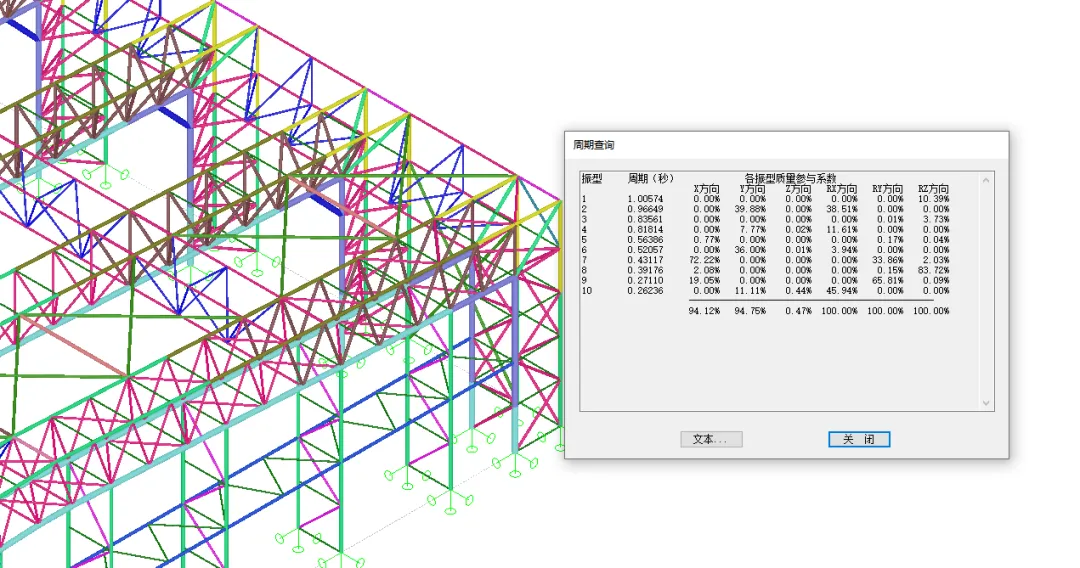

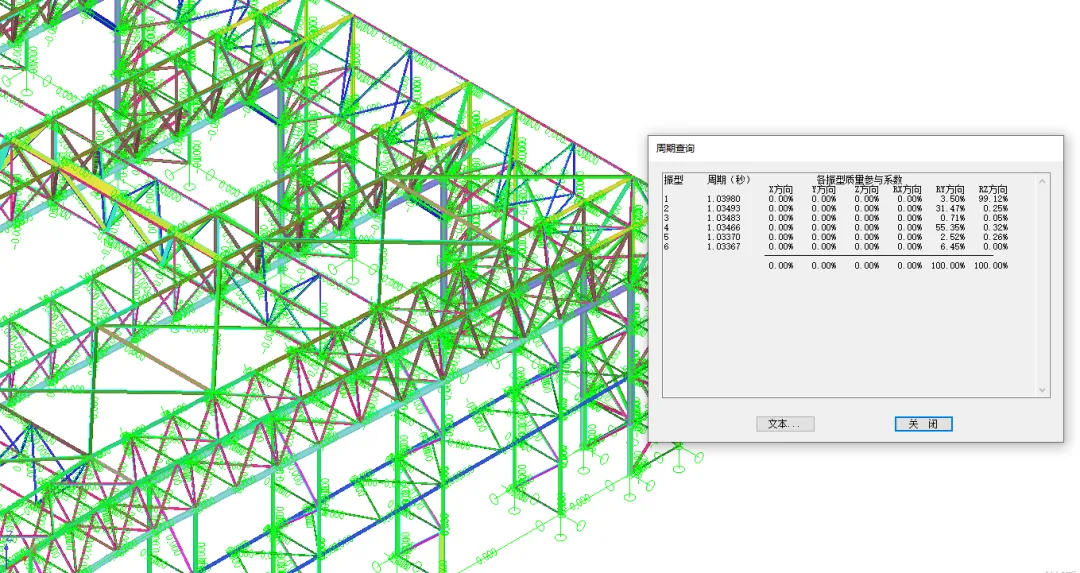

模型计算地震力过小且平动振型对应的周期质量参与系数过小，可能原因为计算振型数不足：

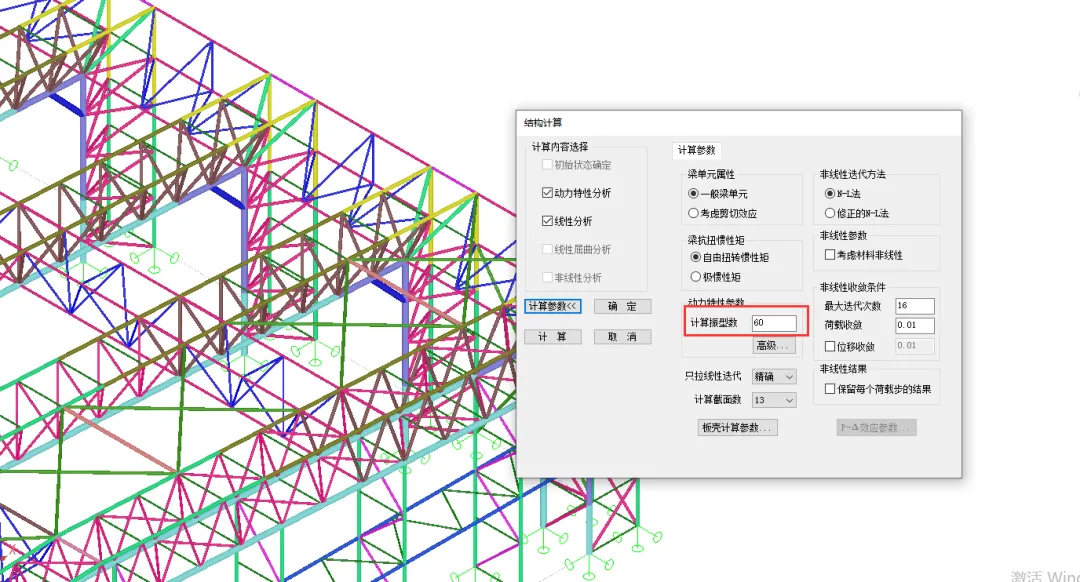

需要提高计算振型数：

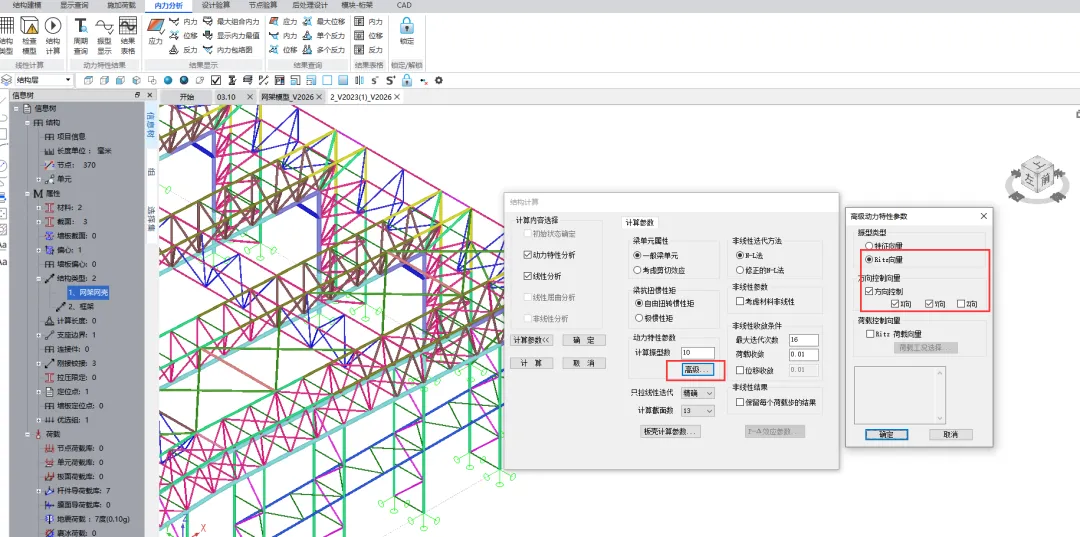

或者采用ritz向量法：
如果你在阅读后仍有其他疑问，欢迎随时在评论区留言或通过私信告诉我们。我们会持续关注大家的反馈，并挑选其中的典型问题进行后续解答。感谢大家的关注与支持！
