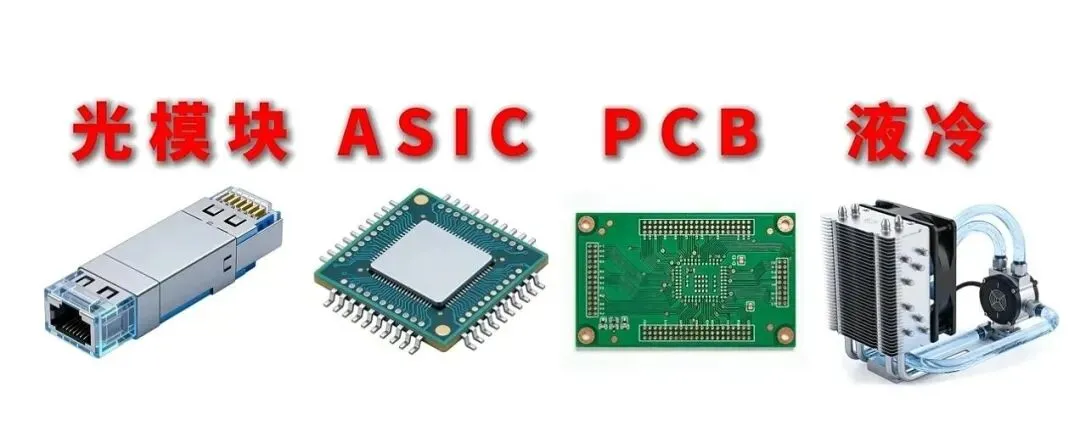

光模块、ASIC、PCB、液冷，四大AI超算力赛道
算力就像 AI 的发动机，不管是平时用的 AI 聊天作图，还是大型大数据处理，全靠这台发动机提供核心动力。今天我们先来聊聊降温散热。

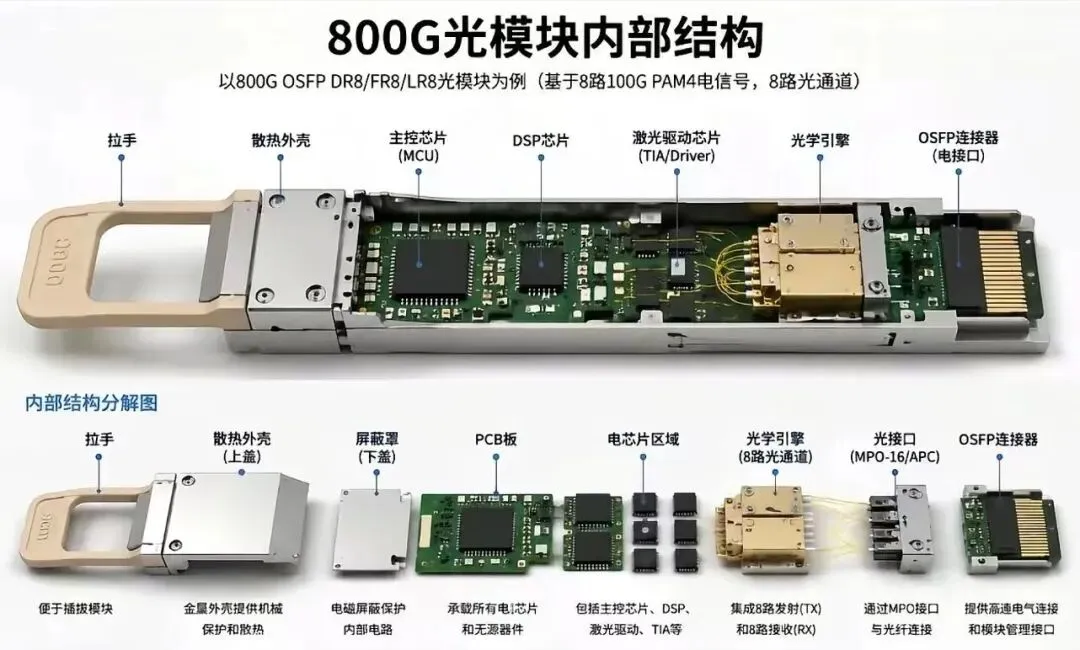

数据是数字时代的血液，那么光模块就是让血液高速流动的“心脏”。它个头不大，却作用关键，能够将服务器、交换机产生的电信号转换成光信号，通过细如发丝的光纤进行极速传输，是实现高速网络互联的核心部件。从我们每天使用的互联网、5G网络，到支撑人工智能革命的庞大数据中心，再到未来的自动驾驶和元宇宙，都离不开无数个光模块在背后默默工作。
光通信模块是算力传输核心，负责光信号和电信号的转换传递，是算力设备配合运转的关键。
优势明显： • 中国光模块厂商全球领跑，全球前十供应商中中国占 7 家 • 行业基础扎实，从 2022 年底火到现在已有三年多行情 • 下游需求明确，2026-2027 年订单和利润可预期。
AI算力散热是刚需品，缺它不行

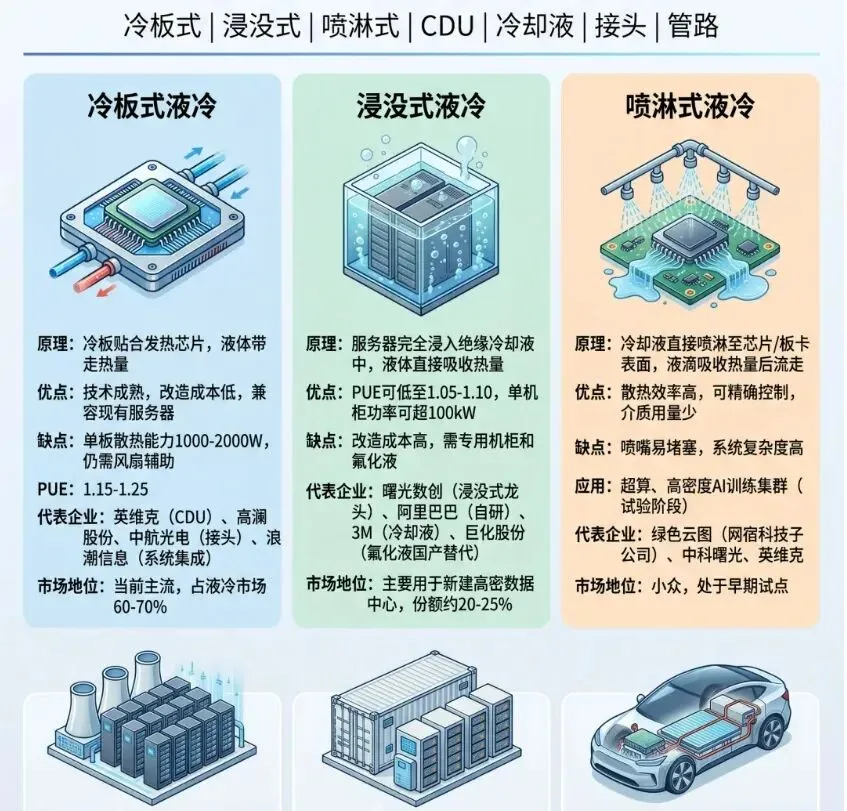

就像居民楼离不了水电气，AI 大模型、高端 GPU 算力越强，发热量越大，普通风扇散热根本扛不住。 散热不足会导致设备降速甚至报废，整个算力系统瘫痪。加上国家严控数据中心能耗，传统散热不达标，液冷是唯一解决方案。 如今英伟达高端显卡、大型算力中心均需标配，液冷已从"可选项"变成"刚需"。 液冷主要分冷板式和浸没式，目前冷板式最常用，浸没式散热更好。
在激光器、PCR仪器、AI算力光模块、激光雷达等精密设备中，温度控制是决定性能的关键因素。有一种温控技术凭借体积小、响应快、无振动等优势，正在越来越多的领域成为首选——半导体制冷器。
光通信与数据中心领域广泛应用，光模块中的激光器对温度极其敏感——温度变化会直接影响激光器的输出波长和功率稳定性。随着AI数据中心对高速率光模块需求的爆发，Micro TEC的市场前景尤为广阔。
半导体制冷片（Thermoelectric Cooling Modules，TEC）即热电制冷器，外观是片状器件，又称半导体制冷片、半导体热电制冷组件、TEC制冷片，热点制冷片，准确来说应称为采用陶瓷基板的半导体制冷片，是一种基于帕尔帖效应（Peltier effect）进行制冷或加热的固态热泵，通过输入直流电将热量从冷端移到热端，实现制冷或加热的功能，工业类市场俗称TEC。
半导体制冷器在1960年左右才正式出现使用，但理论基础可追溯到19世纪。在1823年德国人赛贝克（Seebeck）发现了材料两端的温差可以产生电压，也就是通常所说的温差电现象。1834年，法国钟表匠帕尔贴（Peltier）研究发现在两种不同导体的边界附近，当有电流流过时，产生一边制冷，一边制热现象。
用导体连接两块不同的金属,接通直流电,则一个接点处温度降低，另一个接点处温度升高。因半导体材料是最佳的热电能量转换材料,故热电制冷也称为半导体制冷。其中：TEC一面吸热为冷端；另一面放热为热端，此时为制冷状态，反之改变直流电源的极性热量将向相反方向移动，此时为加热状态，这种现象完全可逆。制冷与加热的双向科技奇迹。

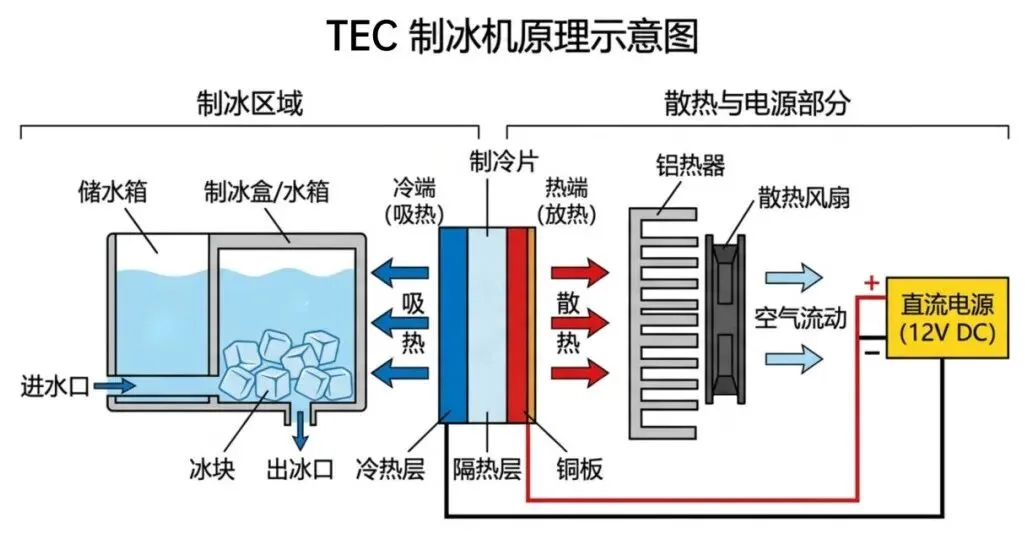

半导体制冰机的核心元件是热电制冷片（TEC），它的工作原理基于帕尔帖效应：将N型与P型半导体材料组成电偶对。接通直流电后，一端吸热形成冷端（用于制冰），另一端放热形成热端。通过高效散热系统持续导出热端热量，冷端温度便能稳定下降，直到水凝结成冰。整个过程无机械运动部件、无需制冷剂，仅靠电能就能直接实现热量的定向转移。
半导体制冷片的组成主要包括N型半导体、P型半导体、陶瓷基板、金属连接片以及串联线路等。陶瓷基板通常使用氧化铝、氮化铝陶瓷基板，需要具备良好的导热性、电气绝缘性以及机械支撑能力。金属导热片通常为铜金属或铝金属，负责将外部电流均匀地分配到每一个半导体单元上。N型、P型半导体则是由碲化铋基材料组成的微小颗粒串联而成，实现吸热和放热。

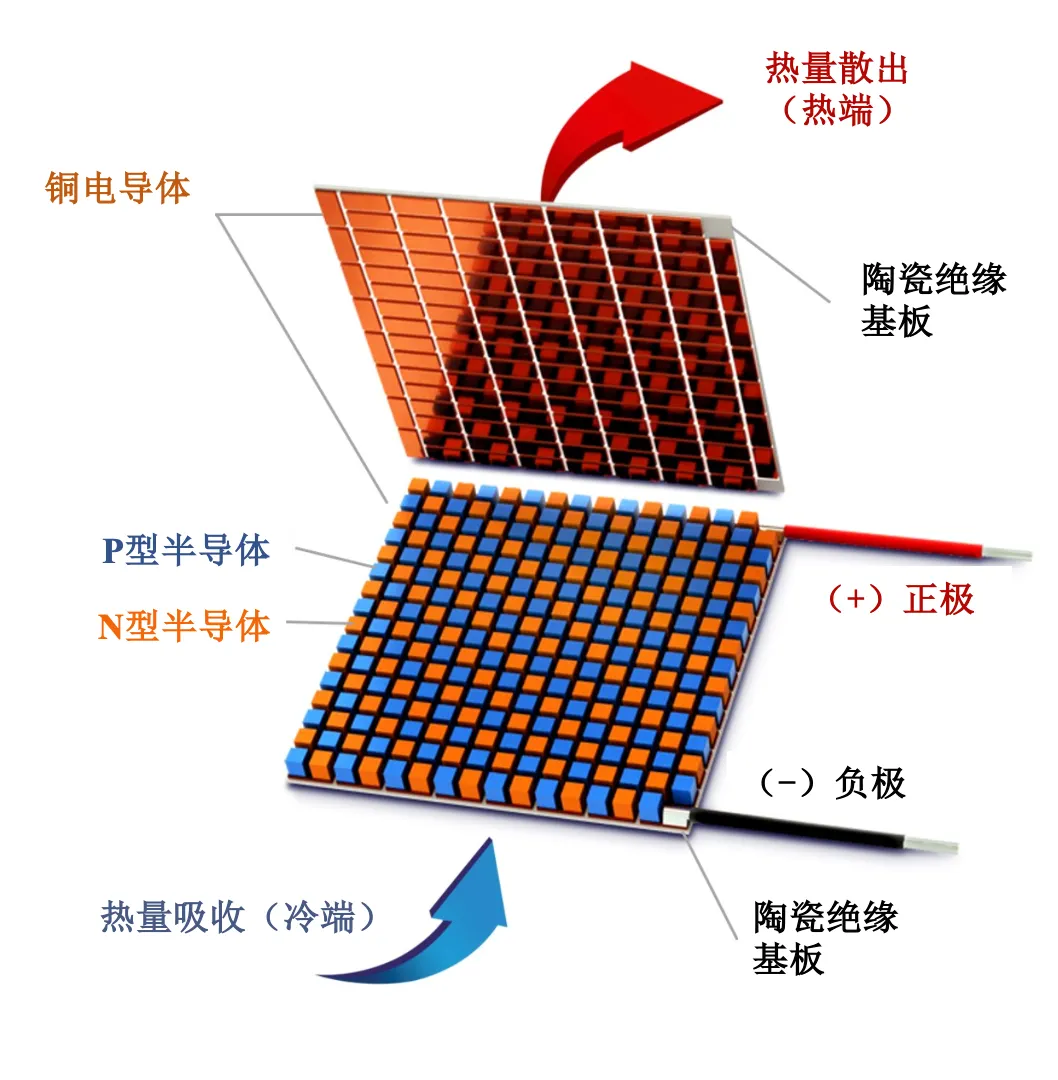

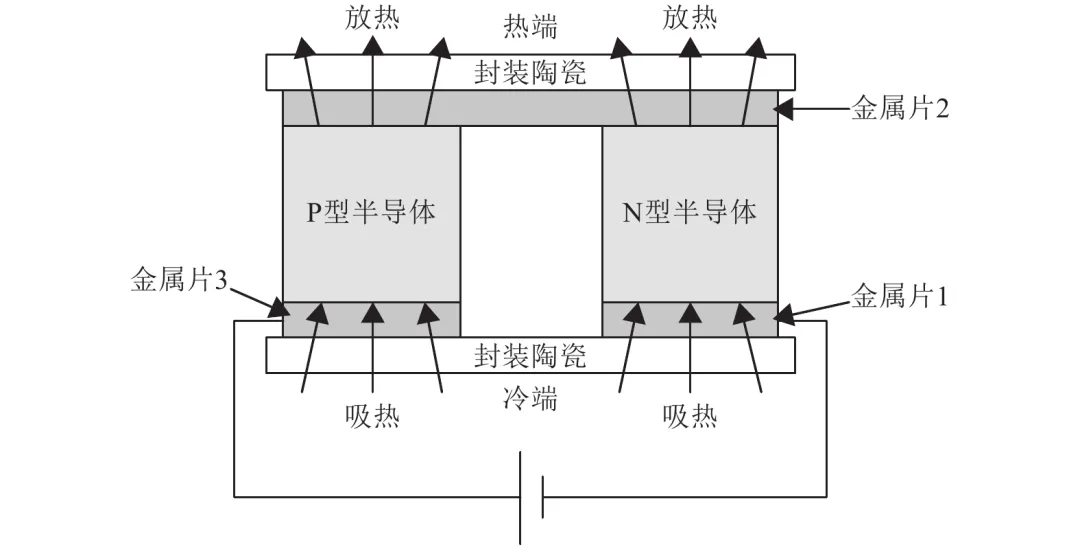

半导体制冷片原理结构示意图

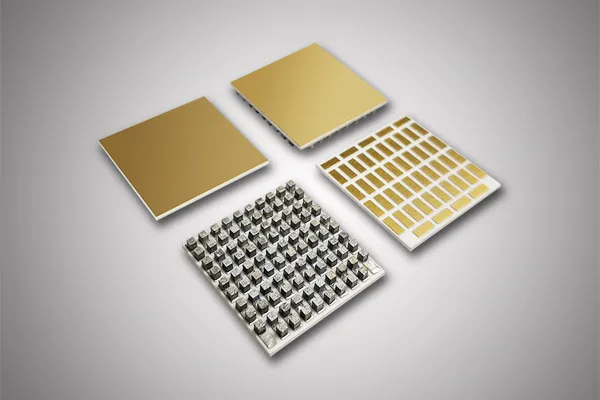

半导体制冷片TEC的结构为经典的“三明治”结构，由上下两块绝缘陶瓷基板、中间PN半导电偶串联成的热电堆、以及金属导流片组成，此外还需要外接线路，边缘用密封硅胶进行封装，防止水分进入导致内部受潮或短路。
TEC半导体结构示意图
TEC制冷片的优点：
1、不需要任何制冷剂，可连续工作，无泄漏，无污染。
2、装置无机械传动部件，无磨损、无噪音、无振动，寿命长，可靠性高。
3、具有制冷和制热功能，且制热效率大于100%。
4、可实现高精度的温度控制，最高可达到0.01℃。
5、体积和重量很小。 缺点：制冷效率较低，一般在50-60%左右，相对电耗量较大；发电效率大概在2-3%左右。
半导体制冷片制冷效果好，能快速响应，功耗低且可以静音运行，近年来已经在电子设备散热中发挥重要作用，广泛应用于医疗器械、汽车、消费电子领域。

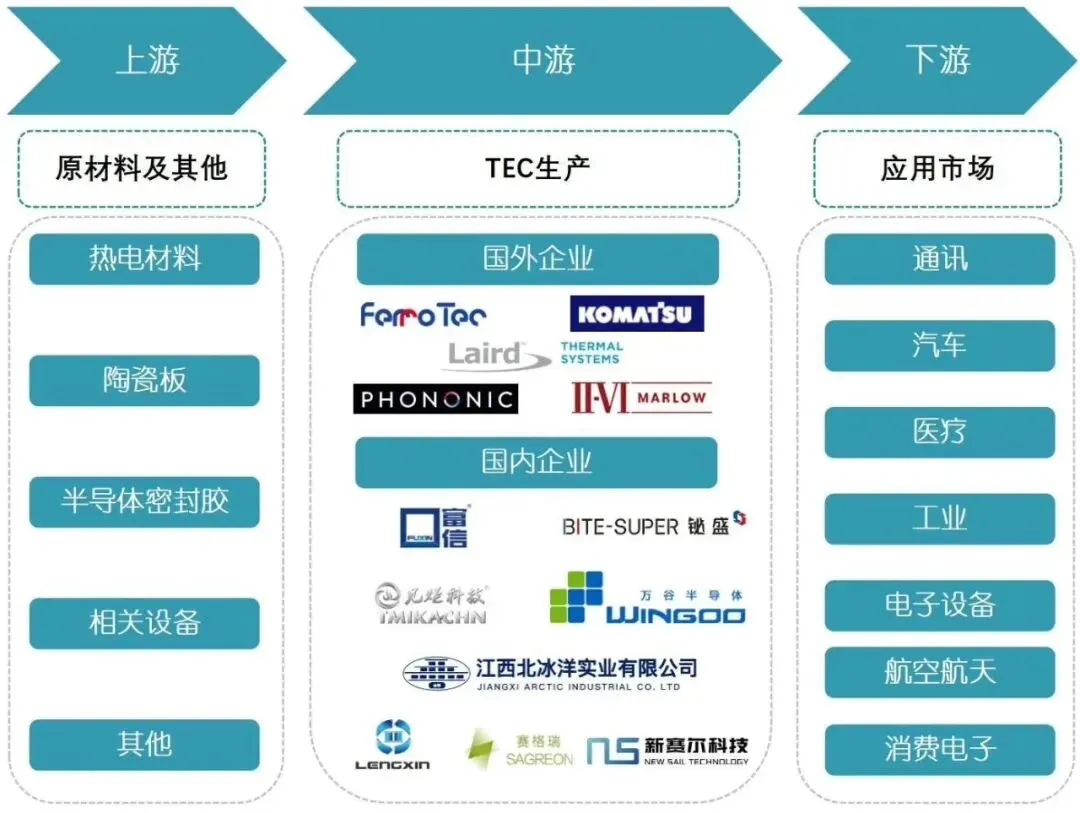

当前，在高端半导体制冷技术领域，高端TEC市场，如应用于光模块的Micro-TEC等，主要由来自日本和美国的多家国际领军企业所把控，主要是日本大和（2021年全资收购俄罗斯RMT）约占60%、日本小松约占20%，美国莱尔德、Phononic、IV-II Marlow共约占15%。高端TEC器件国产化率不足5%。

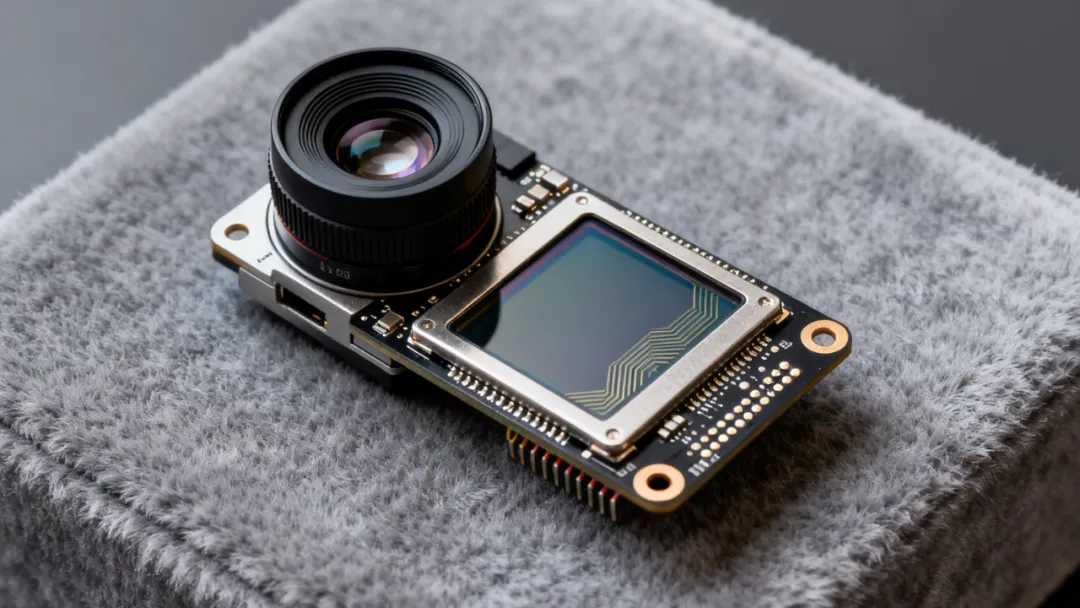

✅ 天文与科研成像

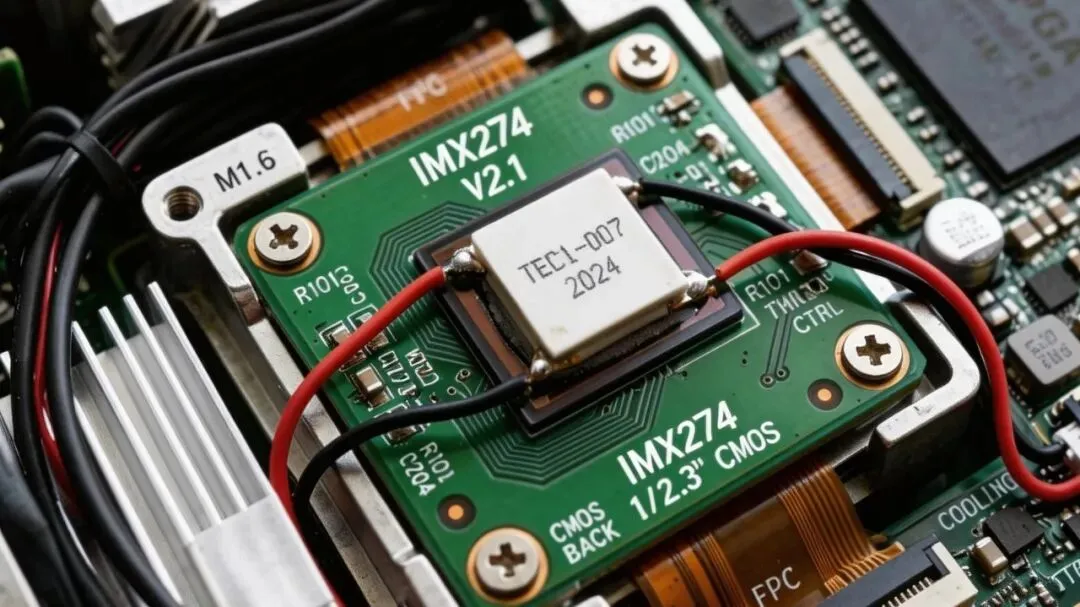

专业天文相机、光谱仪靠长时间曝光捕捉微弱信号。TEC能将传感器稳定冷却至-15℃以下，显著抑制暗电流噪声，确保数据精准可靠。

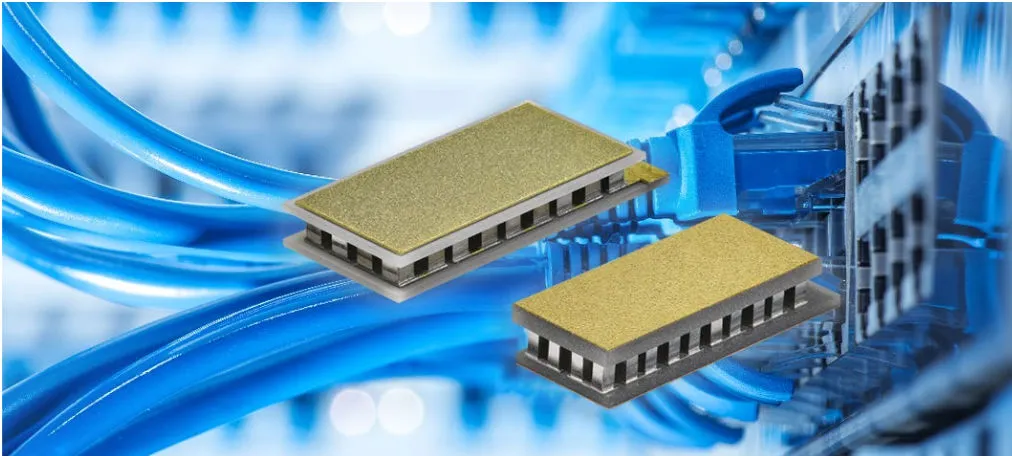

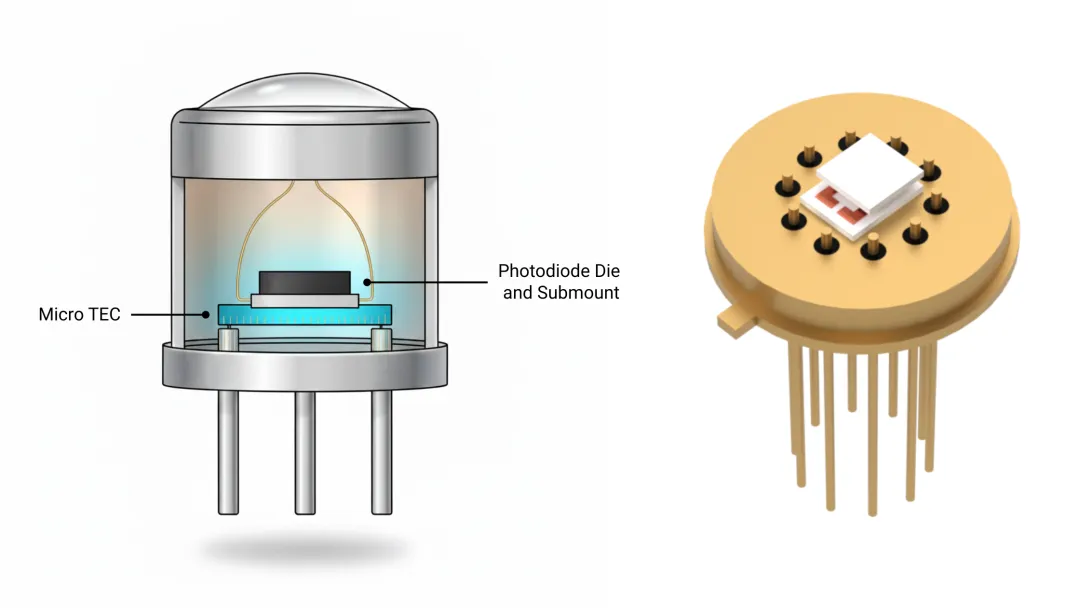

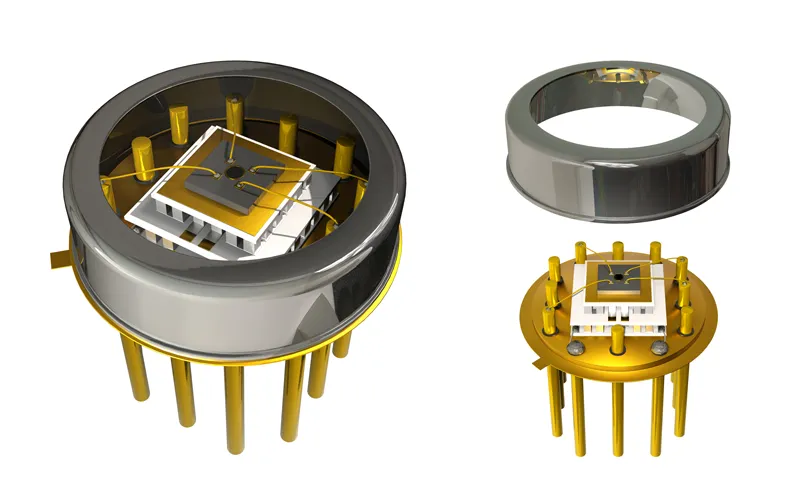

光通信领域 光模块光器件：微型制冷片，体积小，在TO管壳中更好集成安装，平行度平整度好，保证光路质量。长宽1mm、厚度0.5mm的微型半导体制冷片，广泛应用于光通信、激光雷达、可穿戴设备等精密领域。💝💎激光镭射切割分板机针对SMT行业“多品种、小批量”趋势推出无治具分板工艺，降低治具成本并📍加快NPI导入效率，显著提升换线响应速度。
光模块PCBA高精密激光分板机

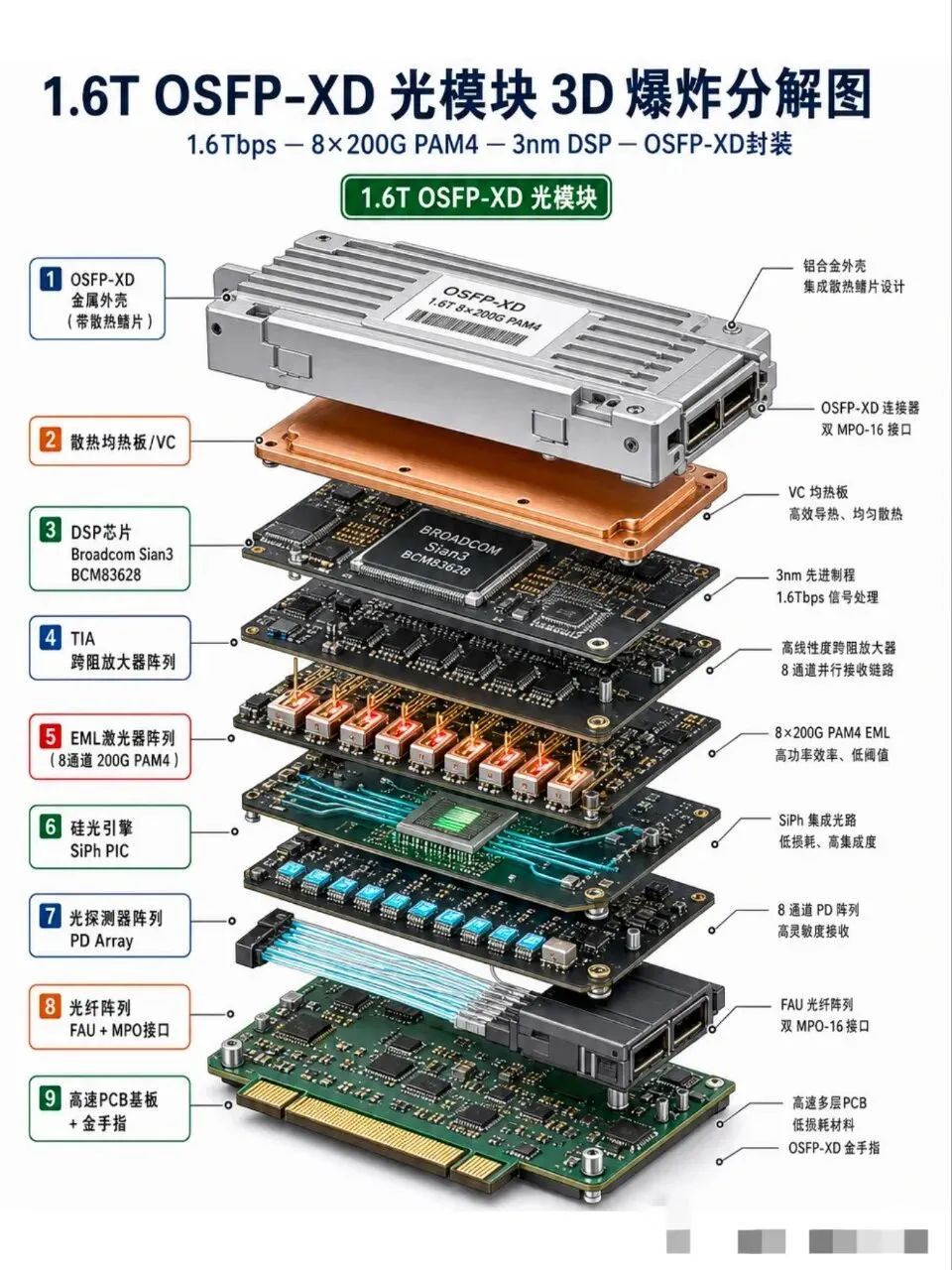

光模块作为连接 GPU 集群、服务器与数据中心的 “高速公路”，是 AI 算力的基石，而 PCBA 作为光模块的核心组件，直接决定了的性能上限！
同时最近随着光模块的发展，微型半导体制冷片的市场需求相应爆发，将微型制冷片和光芯片共同封装至光模块中，可以有效实现激光器散热。
半导体制冷片最核心的特点是无制冷剂、无机械运动部件、体积小、可靠性高、寿命长、可逆性等，通过电流方向控制就能实现精准的冷热转换。

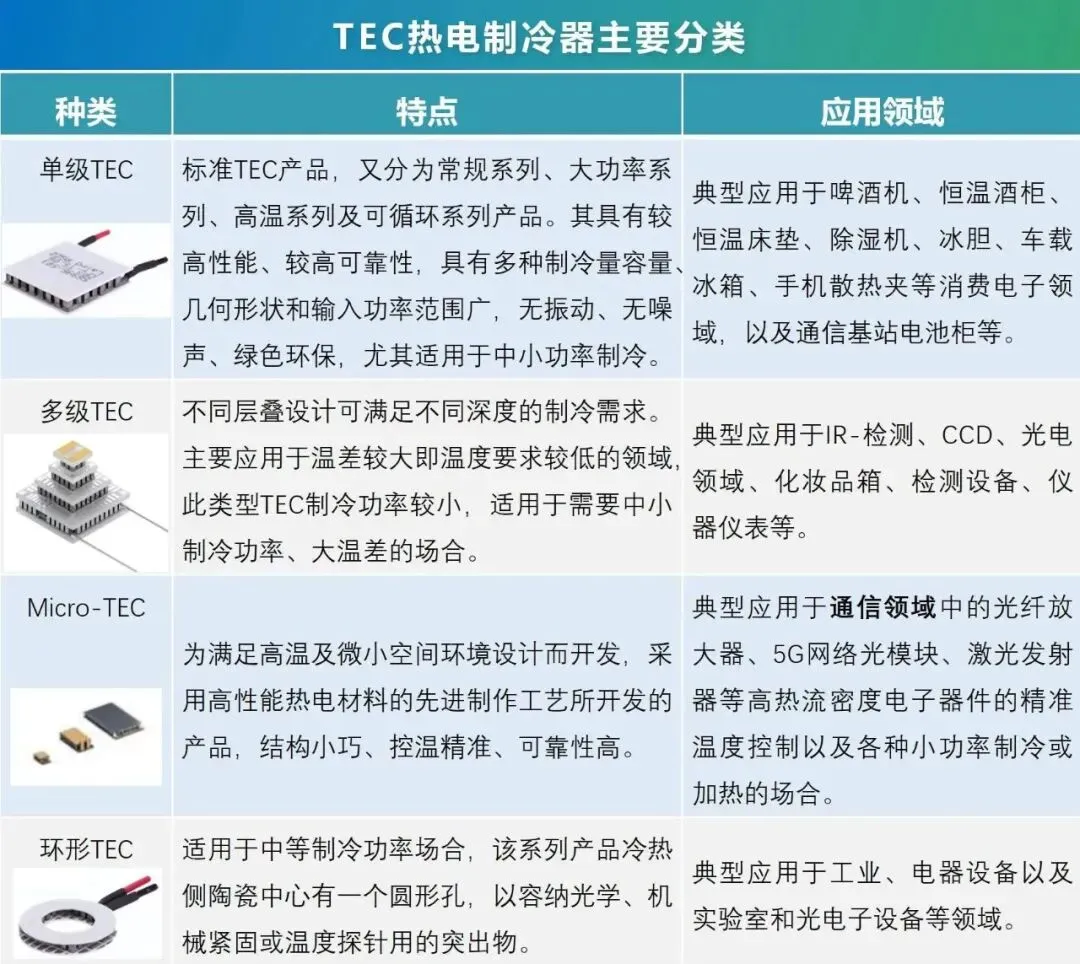

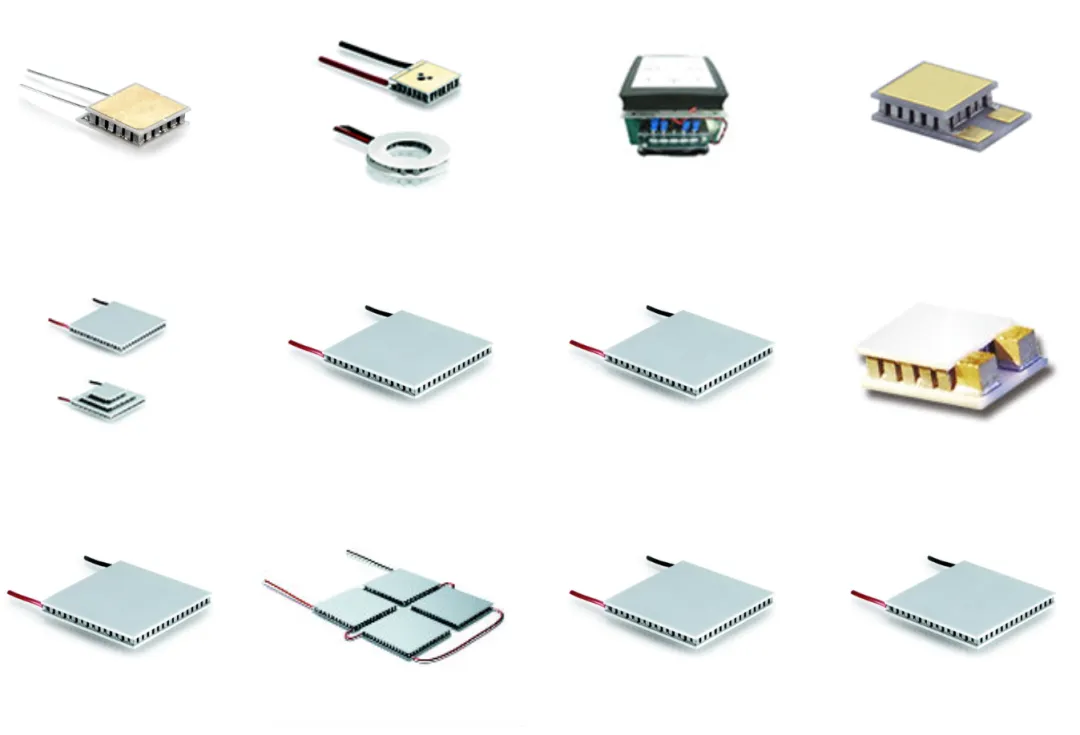

同时Micro TEC半导体制冷片热惯性非常小，制冷制热时间短，通过直流驱动，不会受到电源的限制。半导体制冷片产品种类主要包括单级热电制冷器件、多级热电制冷器件、微型热电制冷器件、环形热电制冷器件等类型。
对于微型及多级的TEC，最好要用焊接的方案。TEC通过软焊料焊接到散热器，并且冷却的物体通过类似的方式在热电模块的冷端焊接。散热性能和机械耐久性由使用的焊料决定的。高端光模块Micro TEC
在制造设备方面，TEC的生产涉及到精密的切割、焊接、封装等工艺，需要使用到高精度的设备。这些设备的质量和性能直接影响到TEC的生产效率和产品质量。

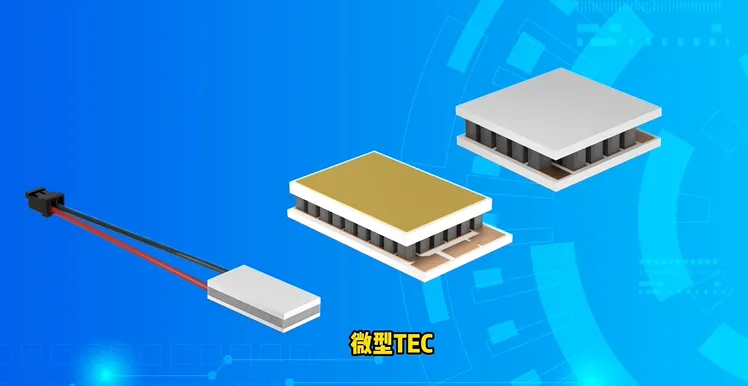

微型制冷片的尺寸通常比指甲盖还小（尺寸小于5×5mm），它的内部由很多P型和N型半导体颗粒交替排列，就像“微型电路”一样，以串联和并联的形式连接在一起，焊接在两块陶瓷片之间。随着TEC尺寸越做越小，材料选择、制备工艺和技术集成等方面也面临着越来越多的挑战。
现在很多工程师和电子爱好者在装微型TEC（半导体制冷片）时，总把精力放在散热设计上，却忽略了「焊接」这个隐形关键环节 —— 明明芯片、电源都选对了，通电后要么制冷效率暴跌，要么直接烧板，查来查去才发现是焊接出了问题。
Micro-TEC 内部的组装焊料主要有SnSb, Tmelt 230度；AuSn， T melt280度。目前出于工艺及成本的考虑，SnSb是Micro cooler最常用的内部组装焊料； 用SnSb组装的Micro cooler, 后道的工艺最好不超过200度，而焊接时烙铁温度高达 280-320℃，若热量长时间传导到芯片内部，会直接破坏半导体结构，导致制冷失效；
TEC 要实现高效制冷，还需要将模块本身焊接到「导热集管」（热面）和「冷却物体」（冷面）—— 这种焊接更侧重热接触和机械稳定性，步骤更精细，适用于专业场景（如微型模块、真空环境）。
导热集管预上锡（控制焊锡量是关键） • 选择焊料：熔点必须 ≤ TEC 额定最大加工温度（避免高温损坏芯片）；
当使用SnSb焊料,切勿将TE模块加热超过200°C（TEC在230°C组装）；
当使用AuSn焊料,切勿将TE模块加热超过250°C（TEC在280°C组装）。
• 加热导热集管：温度刚好能融化焊锡即可，绝对不能超过 TEC 规定的最高温度； • 均匀上锡：用适配焊料在安装区域涂一层薄锡（厚度参考 0.1-0.2mm），避免局部堆锡。
TEC微量纳米级锡膏银浆喷印机

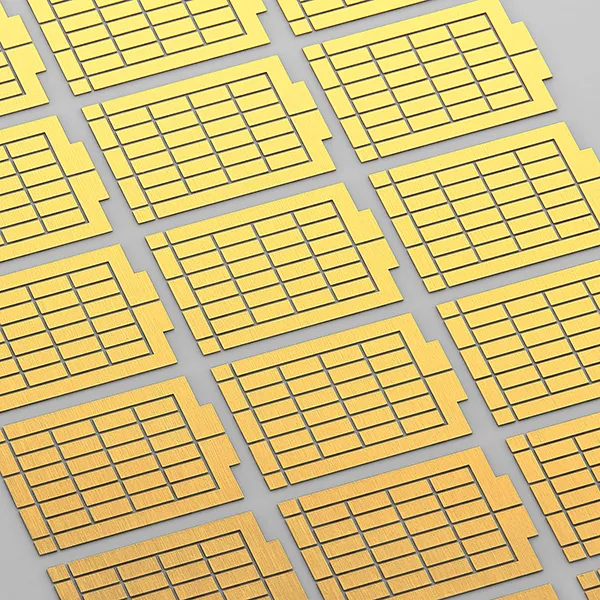

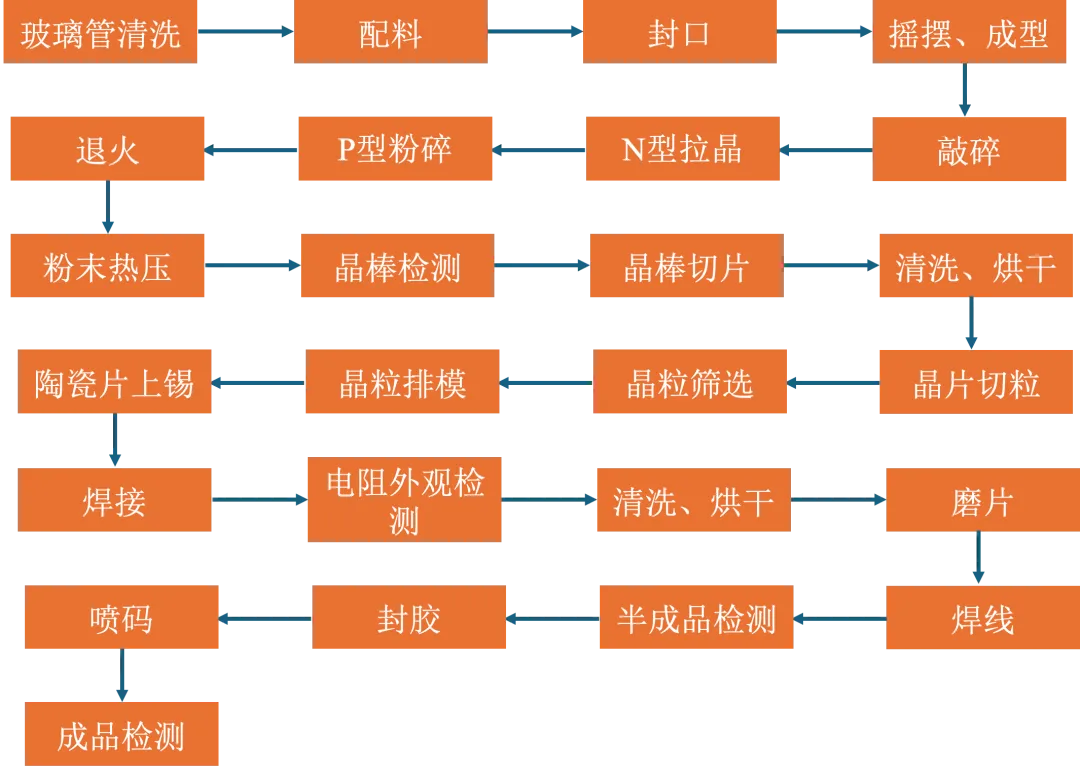

微型制冷片的制造过程非常精细，所有步骤都需要在毫米甚至微米级别上进行操作。制冷片越小，内部的半导体颗粒就排得越紧，颗粒间距可能只有几十微米。这时候，哪怕发生细微的位置偏差，都可能导致颗粒之间短路或错位，让整个器件失效。 陶瓷基板的工艺过程同样具有挑战性：通常我们需要在陶瓷表面电镀铜，作为连接半导体颗粒的“焊盘”。当制冷片尺寸缩小，焊盘之间的距离也会变窄——在电镀时，铜层很容易“长过头”，使相邻焊盘连在一起，引发短路。
军工级TEC模块焊接：挑战10万次冷热循环的奥秘
某TEC龙头在-65℃~150℃极端环境中，经10万次冷热循环，焊接层可靠性仍达99.97%，这得益于真空共晶工艺对空洞率的极致把控。
TEC模块用于高端领域，焊接界面要承受巨大热应力。当空洞率＞3%，低温冲击下开裂风险增47%，制冷效率衰减超30%。真空共晶工艺可将空洞率从8 - 15%降至0.2% - 1.5%，界面热阻降低40%以上，抗剪强度提升至普通焊接的2.3倍。

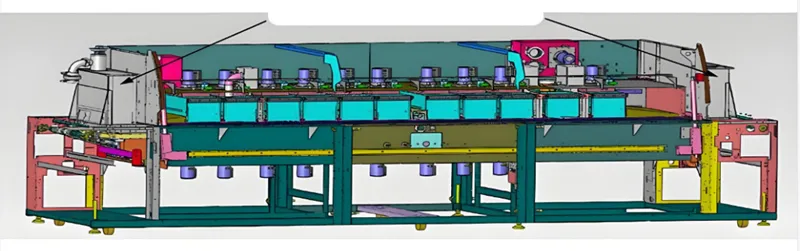

选专业TEC真空共晶炉，有5个技术维度：真空度≤1帕，部分设备达0.6帕；温控精度±1℃以内；冷却速率2 - 4℃/s；兼容多种焊料体系；配备百级洁净腔体。
真空共晶炉后，焊接良率达99.8%，空洞率0.19%，焊接强度超军工标准，年节约氮气成本约12万元。

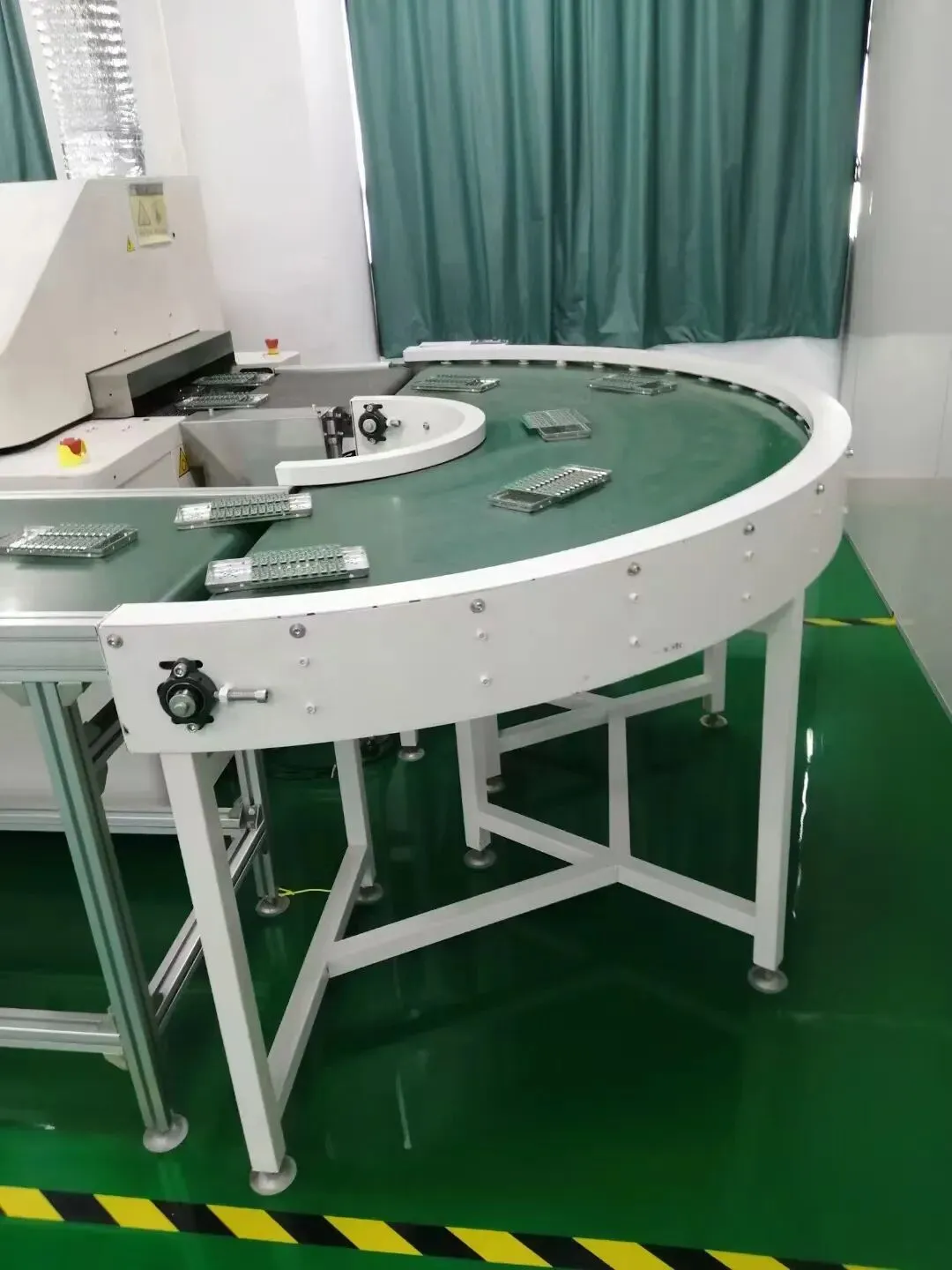

真空共晶炉应用于TEC制造企业，发现90%的TEC失效源于工艺参数与材料体系错配。选对设备与工艺，才能为TEC模块构建长效金属结合界面。#芯片封装#半导体设备#真空回流炉#TEC模块#Tec氮气真空回流焊#tec整线自动化设备解决方案
聚焦AI芯片、数据中心、通讯、光模块、人工智能、新能源PCBA电路板SMT制造等领域的前沿技术及信息发布。
CPO封装技术，每个CPO产品由数百个光模块组成，光模块中包含CPO基板、芯片、上盖、热敏电阻、Base、Fiber Lens、Bech、COC、TEC、光引擎等。主要设备包括芯片分选机、Base扫底机、高精度智能贴装设备、倒桩焊贴片机、COC贴片机、锡膏喷印机（自动点锡膏机）、多芯片UV贴装设备、全自动金丝球焊机、硅光自动耦合设备、UV固化仪、真空回流焊、烤箱、等离子清洗机、Lens自动倒料机、自动Cover、端检设备、金相显微镜、影像测量仪、推拉力计、水滴角测量仪、AOI等。

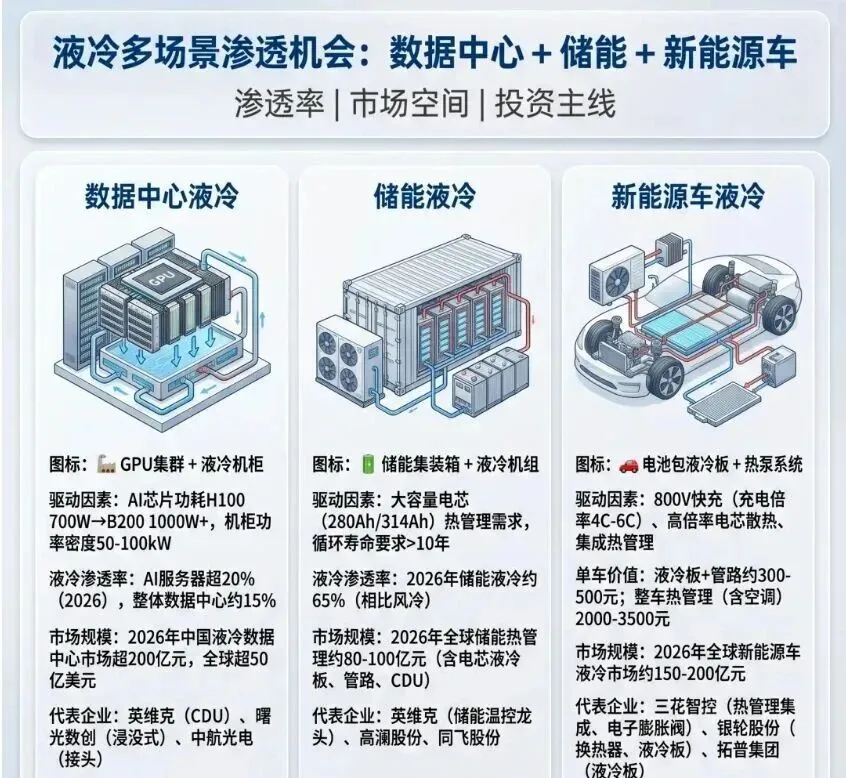

新能源汽车、数据中心、储能系统等领域液冷工艺扩展阅读：

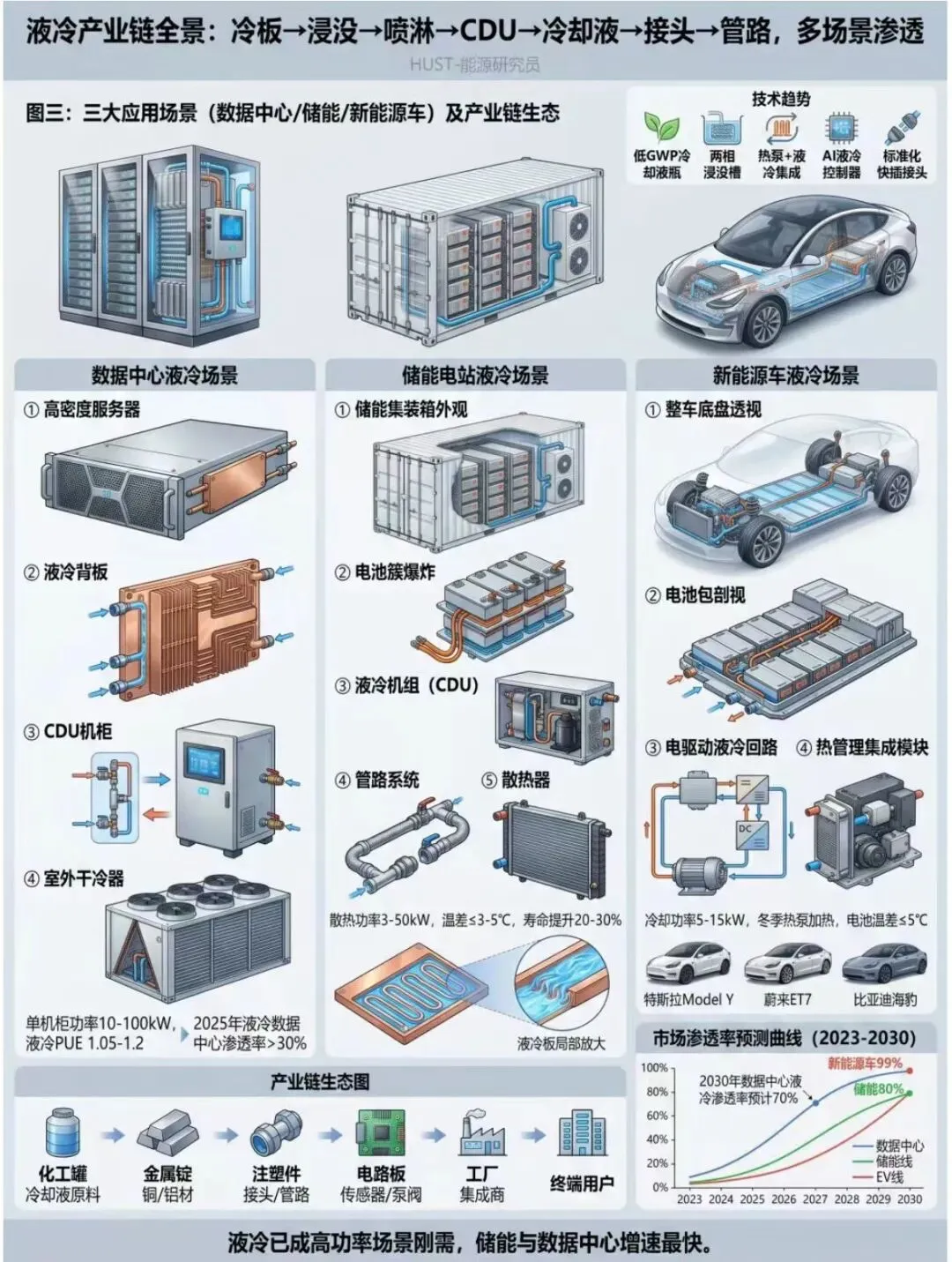

随着新能源汽车、数据中心、储能系统等领域的爆发式增长，水冷板（液冷板）的散热性能直接决定了设备运行的稳定性和寿命。不同流道结构的液冷单元对电池模组散热性能的影响非常大，一个结构设计优良的液冷单元可以明显提升电池模组的散热均温性能。不同的加工工艺直接影响水冷板的流道设计、耐压性和成本效率。

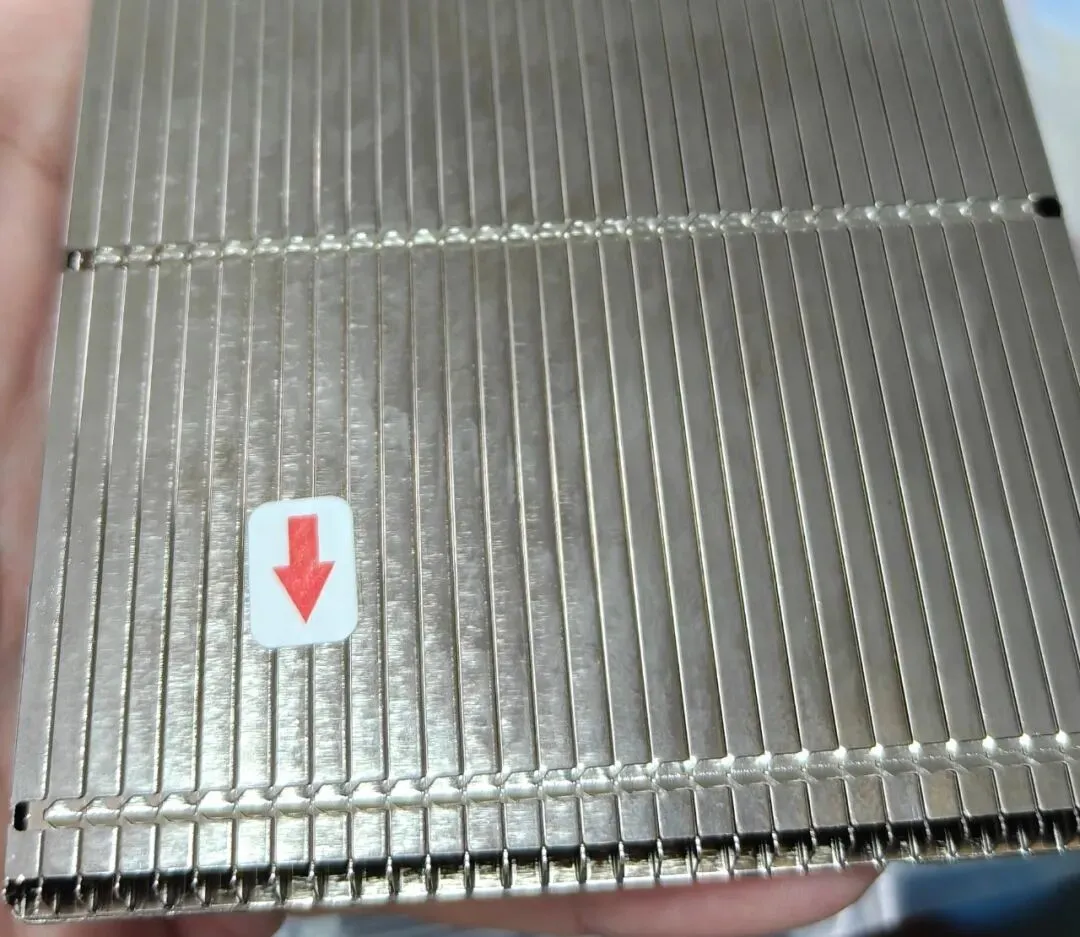

液冷板 （Cold Plate） 是液体冷却系统中的关键部件。它将泵送过来的低温流体引导至热源，在其内部流道内进行热交换，将热源的热量吸收到冷却工质，然后进入冷却系统中进行后续冷却。 金属液态冷板焊接非标检测AOI光学检测设备，AVI视觉检测设备上SMT行业头条。
液冷板工艺主要为原材料准备—流道成型加工—清洗与预处理—盖板焊接与密封—后处理与整形—质量检测与测试等主要过程；

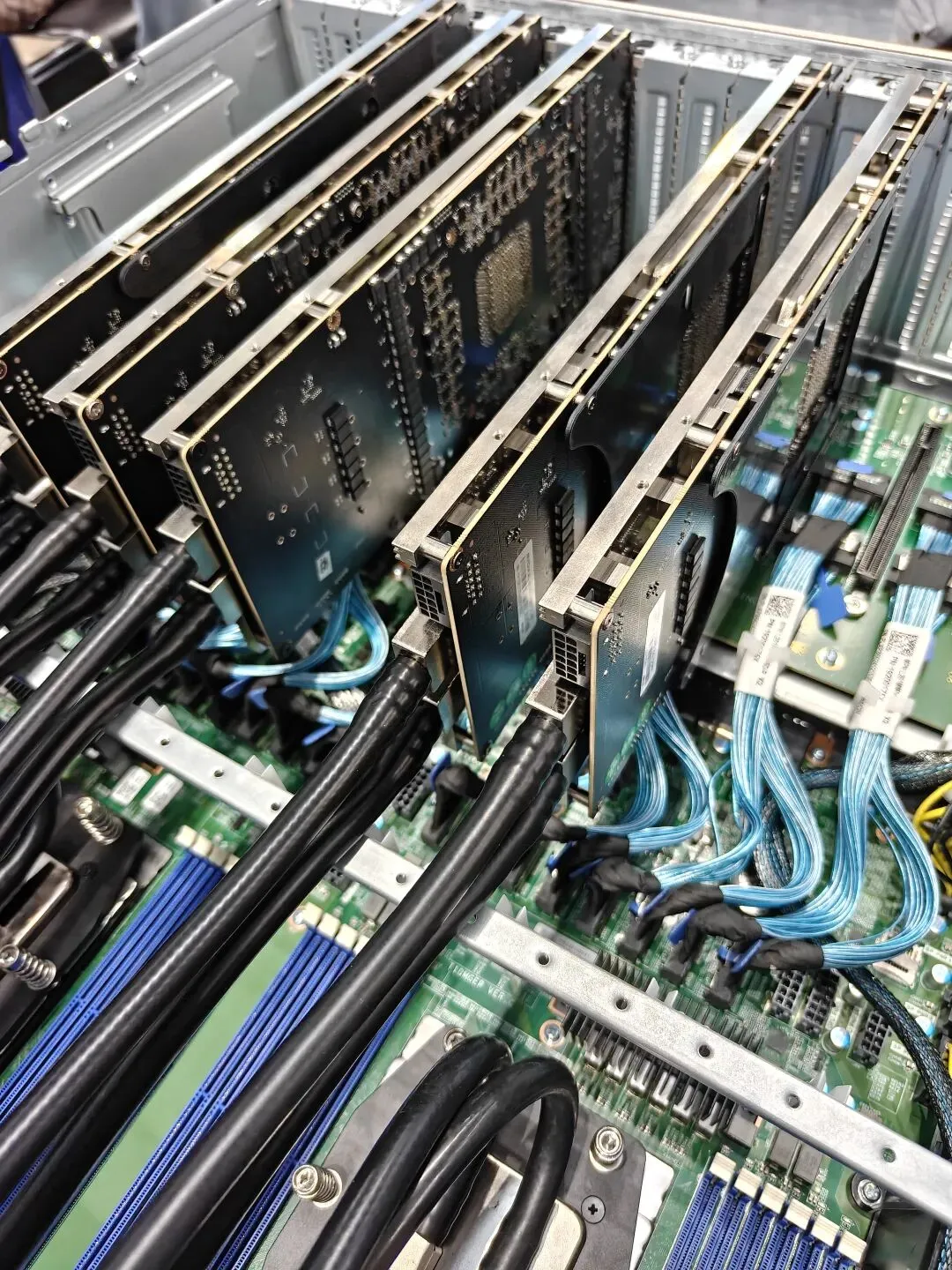

随着人工智能与高性能计算的飞速发展，GPU、ASIC等AI芯片的功耗已突破千瓦级。在此背景下，冷板式液冷成为AI服务器的主流散热方案，而铜制液冷板以其卓越的导热性能，构成了该系统的核心散热组件。其制造工艺，尤其是钎焊工艺，直接决定了最终的散热效率、可靠性与寿命。

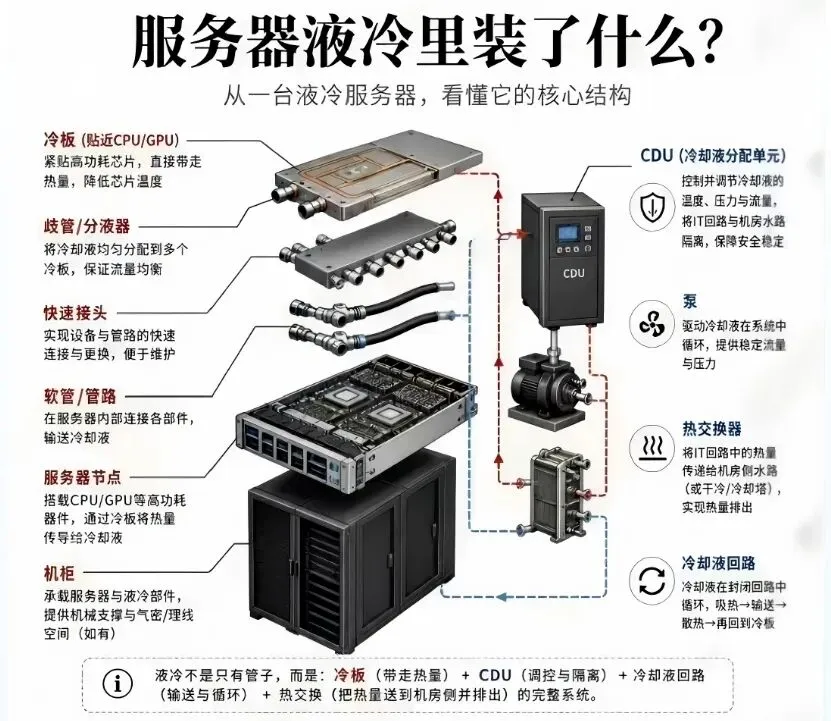

当单机柜功耗从10kW飙到30kW、单颗GPU突破700W，传统风冷已触达物理极限——空调占满机房、风扇噪音逼近极限、PUE夏季飙升至1.55。液冷，这个曾经的数据中心“可选项”，正迅速成为AI算力时代的“必选项”。但液冷远不止“用水代替风”这么简单。而是一个精密的热管理工程系统，同时展示了从芯片到机房的全链路散热路径：一句话总结：服务器液冷 = 冷板 + CDU + 管路 + 热交换 + 机房配套的系统集成工程。它不只是把风扇换成水，而是重写高密度算力的散热边界。
10 家台湾液冷核心供应商名单：
英伟达认证天团，垄断 75% 高端份额
台湾凭借 30 年散热技术积淀、与英伟达深度绑定的供应链关系，成为全球 AI 液冷组件绝对核心供给区。
以下 10 家企业均通过英伟达 NVQD/UQD 双认证、GB300/Rubin 全系列适配，覆盖冷板、快接头、CDU、分水器四大核心品类，产能与份额稳居全球前列。
1. 讯强电子（Cooler Master）—— 英伟达液冷第一大供应商 核心产品：GB300/Rubin 冷板、NVQD 快接头、CDU、分水器（Manifold） 英伟达份额：冷板32%、快接头 28%、CDU 25%，全品类综合市占29%，稳居第一 全球产能：台湾桃园（研发 + 高端试产）月产 12 万组；大陆惠州、昆山主力量产，月产45 万组；越南北宁新建 10 万㎡基地，2026 年 Q3 投产，月增 20 万组 核心优势：英伟达 GB200 世代起独家主供，GB300 冷板热阻较行业低 20%，通过 16bar 耐压、百万次插拔测试，Rubin 机柜独家定制分水器供应商
2. 奇宏科技（AVC）—— 冷板 + 接头双龙头，产能扩张之王 核心产品：微通道冷板、UQD/NVQD 双密封接头、液冷分歧管 英伟达份额：冷板22%、快接头 22%，综合市占21%，第二大供应商 全球产能：台湾新北核心研发，月产 8 万组；大陆深圳、东莞月产38 万组；越南基地（总投资 3 亿美元）2026 年水冷板月产能从 6.5 万扩至 16 万，年底达 30 万组，分歧管扩产 7 倍 核心优势：双密封接头耐盐雾 5000h，适配 1200W+GPU；2026 年砸 320 亿新台币扩产，液冷营收占比突破 35%，英伟达订单占其营收 42%
3. 双鸿科技（Auras）—— 快接头隐形冠军，浸没式配套龙头 核心产品：UQD/NVQD 快接头、3D 流道冷板、液冷模组 英伟达份额：快接头25%（仅次于讯强）、冷板 12%，综合市占16% 全球产能：台湾台南月产 10 万组；大陆常州、无锡月产32 万组；泰国厂区扩建，2026 年底中泰产能 1:1，月总产能破 50 万组 核心优势：英伟达 MGX/GB300 快接头核心供应商，氦检零泄漏，适配 1600W GPU；2025 年液冷营收占比超 20%，GB300 订单带动 2026 年营收季增 30%+
4. 台达电子（Delta）——L2A 液冷系统独家霸主 核心产品：液 - 气冷却（L2A）模块、冷板、CDU、机架级液冷系统 英伟达份额：L2A 系统100% 独家供应、冷板 8%、CDU 10%，综合市占12% 全球产能：台湾桃园研发，月产 5 万套系统；大陆东莞、吴江月产28 万组组件；印度基地适配东南亚订单，月产 5 万组 核心优势：英伟达 GB300 NVL72 L2A 方案唯一供应商，PUE 低至 1.08；2025 年基础设施事业部利润暴增 4.17 倍，液冷业务占比超 40%
5. 健策精密（Jantra）—— 微通道冷板技术王者 核心产品：150μm 微通道冷板、液冷管路、散热鳍片 英伟达份额：高端微通道冷板15%、管路 18%，综合市占8% 全球产能：台湾高雄月产 7 万组；大陆苏州、厦门月产25 万组；2026 年新增昆山产线，月增 10 万组 核心优势：微通道精度行业顶尖，适配 GB300 1400W + 芯片热密度，通过英伟达 RVL 认证，为超算 / 智算中心专供高端冷板
6. 广达电脑（Quanta）——ODM + 液冷模组双料巨头 核心产品：AI 服务器整机柜、液冷集成模组、冷板组件 英伟达份额：GB300 机柜代工35%、内置液冷模组 20%，综合市占6% 全球产能：台湾林口研发试产；大陆上海、重庆月产12 万台套液冷模组；2026 年 Q4 GB300 机柜放量，月产能扩至 5 万台 核心优势：英伟达最早 ODM 合作伙伴，GB300 机柜主供之一，液冷模组与整机深度集成，交付周期较同业短 15%
7. 英业达（Inventec）—— 高密度液冷模组核心厂 核心产品：液冷服务器模组、冷板、CDU 组件 英伟达份额：液冷模组12%、冷板 7%，综合市占5% 全球产能：台湾桃园研发；大陆上海、南京月产22 万组；2026 年新增重庆产线，月增 8 万组 核心优势：适配英伟达 Rubin 220kW 机柜，模组散热效率提升 25%，为 Meta、戴尔配套，间接供应英伟达超 30% 订单
8. 鸿海 / 工业富联（Foxconn）—— 浸没式液冷独家开发商 核心产品：浸没式液冷机柜、冷板、液冷管路系统 英伟达份额：浸没式液冷100% 独家、冷板 5%，综合市占4% 全球产能：台湾土城研发；大陆深圳、郑州、贵阳月产8 万台套浸没式机柜；2026 年 GB300 浸没订单占其 AI 业务 57% 核心优势：英伟达 GB300 浸没式液冷唯一合作伙伴，单机柜支持 900kW 散热，PUE 1.04，2025 年 AI 机柜出货 1.95 万台，市占 57%
9. 宝德科技（Powertech）—— 二线冷板主力，订单溢出承接商 核心产品：标准冷板、液冷接头、分水器组件 英伟达份额：冷板6%、接头 5%，综合市占3% 全球产能：台湾龟山月产 5 万组；大陆广州、佛山月产18 万组；2026 年承接讯强、奇宏溢出订单，产能利用率 100% 核心优势：钎焊工艺成熟，成本较一线低 12%，适配 GB300 中低端机型，为台系龙头核心外协厂
10. 致伸科技（Primax）—— 液冷结构件 + 接头配套商 核心产品：液冷接头外壳、冷板结构件、密封组件 英伟达份额：结构件10%、接头配件 8%，综合市占2% 全球产能：台湾内湖研发；大陆东莞、惠州月产30 万套结构件；2026 年扩产至月 45 万套 核心优势：精密注塑 + 金属冲压双工艺，密封件寿命达 10 万小时，为讯强、双鸿提供核心结构配套

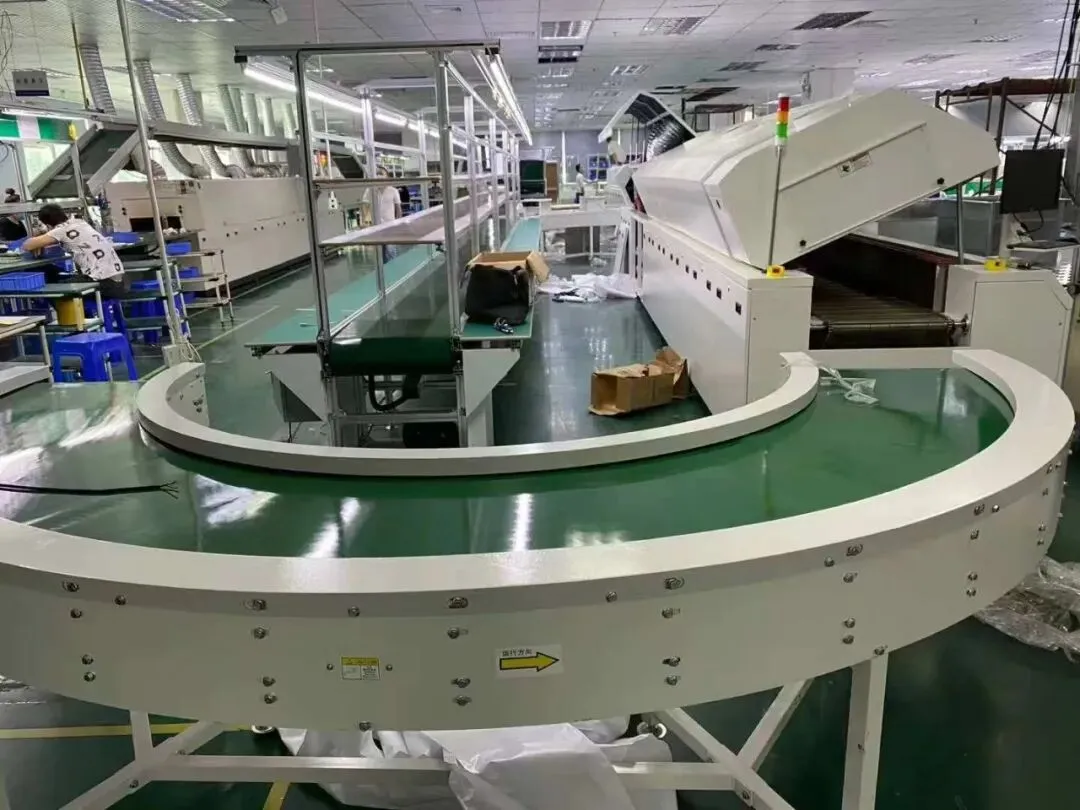

普通回流焊一焊就氧化，虚焊，漏液！
液冷板与水冷头焊接难题：如何提升密封性，降低空洞与报废率！
液冷板与水冷头焊接难题：如何提升密封性，降低空洞与报废率！AI算力服务器#英伟达液冷散热专用回流焊
评估采购散热器回流焊#液冷板焊接回流焊上SMT行业头条
