模块一：起重技术
背景资料：
E公司承包了一煤化厂工程。其中洗涤塔重690t（上塔220t，下塔470t），属二级压力容器，分段吊装。洗涤塔
下段就位后，进行上段吊装时，上下部吊索分别采用单根钢丝绳与吊钩、平衡梁、吊耳挂接。吊装索具配置示意
图如图1所示。

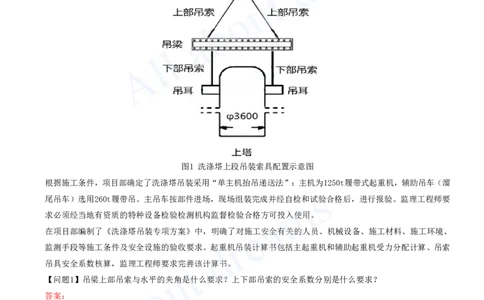

图1 洗涤塔上段吊装索具配置示意图
根据施工条件，项目部确定了洗涤塔吊装采用“单主机抬吊递送法”：主机为1250t履带式起重机，辅助吊车（溜
尾吊车）选用260t履带吊。主吊车按部件进场，现场组装完成并经自检和试验合格后，进行报验。监理工程师要
求必须经当地有资质的特种设备检验检测机构监督检验合格方可投入使用。
在项目部编制了《洗涤塔吊装专项方案》中，明确了对施工安全有关的人员、机械设备、施工材料、施工环境、
监测手段等施工条件及安全设施的验收要求。起重机吊装计算书包括主起重机和辅助起重机受力分配计算、吊索
吊具安全系数核算，监理工程师要求完善该计算书。
【问题1】吊梁上部吊索与水平的夹角是什么要求？上下部吊索的安全系数分别是什么要求？
答案：
（1）吊梁上部吊索与水平角不宜小于60°
（2）上部、下部吊索的安全系数应大于等于5
解析：本题考查吊索的使用要求 课本P33
若采用2个以上吊点起吊时，每点的吊索与水平线的夹角不宜小于60°
本题考查“钢丝绳安全系数” 课本P33
（1）作拖拉绳时，应大于或等于3.5
（2）作卷扬机走绳时，应大于或等于5[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）作捆绑绳扣使用时，应大于或等于6
（4）作系挂绳扣时，应大于或等于5
（5）作载人吊篮时，应大于或等于14
【问题2】监理工程师要求履带起重机必须经由资质的特种设备检验检测机构监督检验是否正确？说明理由
答案：
（1）监理工程师的要求不正确。
（2）因为履带起重机只需进行首次检验，不需要进行监督检验。

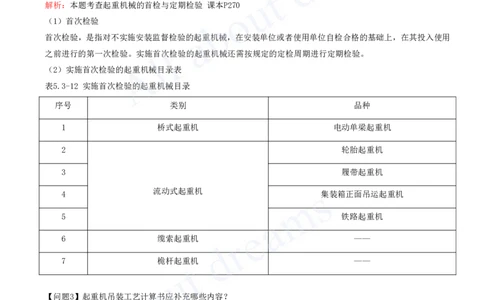

解析：本题考查起重机械的首检与定期检验 课本P270
（1）首次检验
首次检验，是指对不实施安装监督检验的起重机械，在安装单位或者使用单位自检合格的基础上，在其投入使用
之前进行的第一次检验。实施首次检验的起重机械还需按规定的定检周期进行定期检验。
（2）实施首次检验的起重机械目录表
表5.3-12 实施首次检验的起重机械目录
序号 类别 品种
1 桥式起重机 电动单梁起重机
2 轮胎起重机
3 履带起重机
流动式起重机
4 集装箱正面吊运起重机
5 铁路起重机
6 缆索起重机 ——
7 桅杆起重机 ——
【问题3】起重机吊装工艺计算书应补充哪些内容？
答案：起重机吊装工艺计算书应补充：
（1）吊装安全距离核算
（2）吊耳强度核算。
解析：本题考查吊装工艺计算书核算的内容：
①主起重机和辅助起重机受力分配计算；
②吊装安全距离核算；
③吊耳强度核算；[注：天一文化专有版权，未经许可不可转发或复印传播]
④吊索、吊具安全系数核算
【问题4】洗涤塔吊装采用“单主机抬吊递送法”方案中需要采取哪些预防吊装系统失稳的措施？
答案：预防措施：
（1）多机吊装时尽量采用同机型、吊装能力相同或相近的吊车
（2）通过主副指挥来实现多机吊装的同步
（3）集群千斤顶或卷扬机通过计算机控制来实现多吊点的同步
（4）制定周密指挥和操作程序并进行演练，达到指挥协调一致
（5）缆风绳和地锚严格按吊装方案和工艺计算设置，设置完成后进行检查并做好记录。

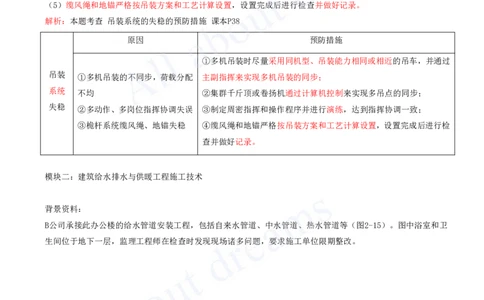

解析：本题考查 吊装系统的失稳的预防措施 课本P38
原因 预防措施
①多机吊装时尽量采用同机型、吊装能力相同或相近的吊车，并通过
吊装 ①多机吊装的不同步，荷载分配 主副指挥来实现多机吊装的同步；
系统 不均 ②集群千斤顶或卷扬机通过计算机控制来实现多吊点的同步；
失稳 ②多动作、多岗位指挥协调失误 ③制定周密指挥和操作程序并进行演练，达到指挥协调一致；
③桅杆系统缆风绳、地锚失稳 ④缆风绳和地锚严格按吊装方案和工艺计算设置，设置完成后进行检
查并做好记录。
模块二：建筑给水排水与供暖工程施工技术
背景资料：
B公司承接此办公楼的给水管道安装工程，包括自来水管道、中水管道、热水管道等（图2-15）。图中浴室和卫
生间位于地下一层，监理工程师在检查时发现现场诸多问题，要求施工单位限期整改。[注：天一文化专有版权，未经许可不可转发或复印传播]

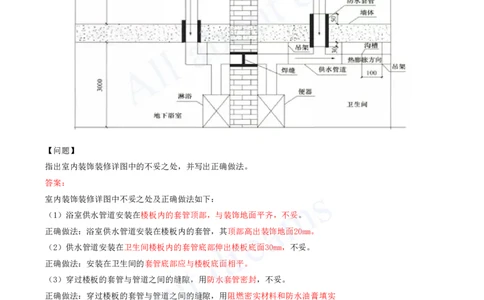

【问题】
指出室内装饰装修详图中的不妥之处，并写出正确做法。
答案：
室内装饰装修详图中不妥之处及正确做法如下：
（1）浴室供水管道安装在楼板内的套管顶部，与装饰地面平齐，不妥。
正确做法：浴室供水管道安装在楼板内的套管，其顶部高出装饰地面20mm。
（2）供水管道安装在卫生间楼板内的套管底部伸出楼板底面30mm，不妥。
正确做法：安装在卫生间的套管底部应与楼板底面相平。
（3）穿过楼板的套管与管道之间的缝隙，用防水套管密封，不妥。
正确做法：穿过楼板的套管与管道之间的缝隙，用阻燃密实材料和防水油膏填实
（4）供水管道吊架垂直安装，不妥。
正确做法：供水管道的吊架，吊杆应向热膨胀的反方向偏移安装。
（5）焊缝设置在穿墙套管内，不妥。
正确做法：管道焊缝不应设置在套管内。
（6）支吊架与沟槽式接头的净间距为100mm，不妥。
正确做法：沟槽式连接水平钢管支吊架应设置在管接头两侧和三通、四通、弯头、异径管等管件上下游连接接头
的两侧，支吊架与接头的净间距不宜小于150mm，且不宜大于300mm。[注：天一文化专有版权，未经许可不可转发或复印传播]
（7）立管管卡数量，不妥
正确做法：地下室层高为3m，至少要设置1个管卡来固定立管。
大厅层高大于5m，应设置不少于2个管卡来固定立管
（8）照明吊灯用木楔固定，不妥。
正确做法：应采用预埋吊钩或螺栓固定。
解析：课本P59 本题考查管道及配件安装
（6）管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；
安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两
端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻
燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
课本P58 本题考查 管道支吊架安装
（2）无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
（4）金属管道立管管卡安装时，
楼层高度小于或等于5m，每层必须安装1个；楼层高度大于5m，每层不得少于2个；
管卡安装高度，距地面应为1.5～1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。
课本P73 本题考查 3）灯具安装固定
（1）灯具安装固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每检验
批的灯具数量抽查5%，且不得少于1套。
