工艺节点相信你不陌生吧，所以今天我们主要来梳理一下各类吊顶工艺节点构造，包括17类吊顶节点的三维示意图、节点图以及工艺说明。
ps：文中和文末附墙顶地CAD节点大样图合集（dwg），本期内容非常非常的多！建议先收藏再阅读

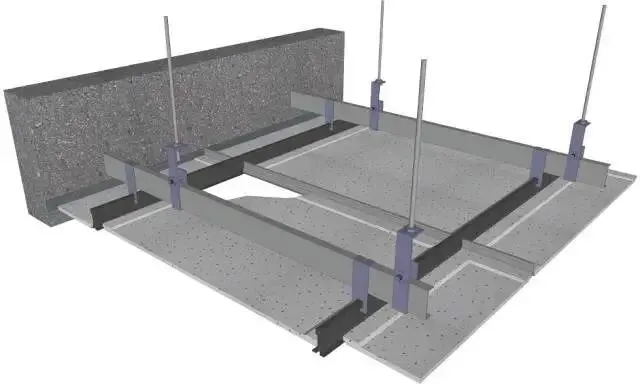

1、纸面石膏板吊顶
工艺说明：
a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；
b.Φ8吊筋和配件固定50或75主龙骨；中距900mm；
c.依次固定50副龙骨;
d.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；
e.满刮2厚面层腻子；
f.涂料饰面。

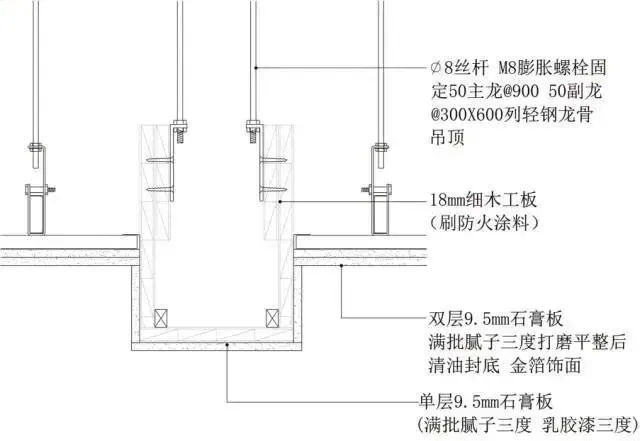

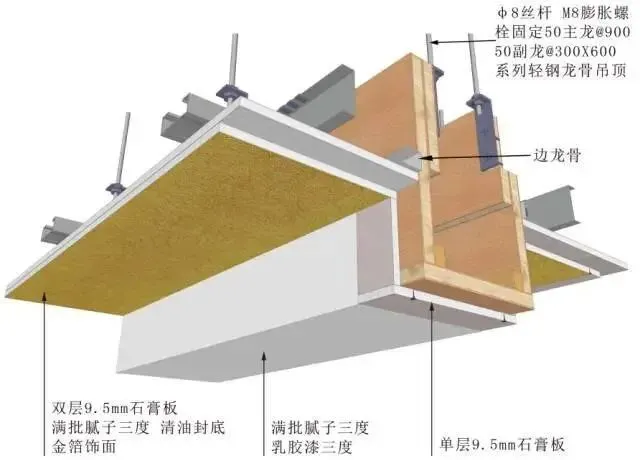

2、金箔吊顶
工艺说明:
a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；
b.Φ8吊筋和配件固定50或60主龙骨；中距900mm；
c. 依次固定50副龙骨；
d. 双层9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定封底；
e. 满批耐水腻子,带灯打磨；清油封底此时最好用生漆，不要用胶水。胶水贴的金箔比较死板，僵硬；
f.用宣纸贴在生漆表面，用棉麻布裹棉花轻轻拍打.反复换3-4次宣纸；
g. 一人贴另一人用棉麻布裹棉花不断拍打,再结合羊毛刷来回清扫；
h. 待全部干燥后上一层明油。

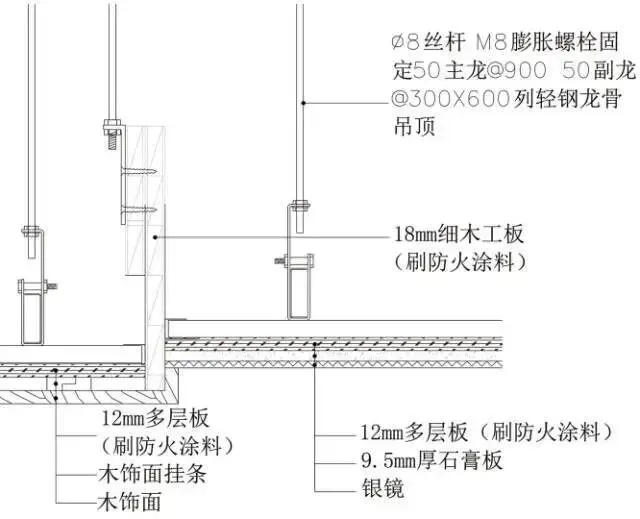

3、木饰面与镜子
工艺说明:
a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；
b.Φ8吊筋和配件固定50或60主龙骨；中距900mm；
c. 依次固定50副龙骨；
d.木工板基层，表面粘贴9.5或12厚纸面石膏板，用自攻螺钉或枪钉固定;
e.放线，打中性硅胶，粘贴镜子免钉胶打法需根据镜子自重,不能杂乱打胶粘贴后需用固定物固定24小时候后方可拿走固定物。

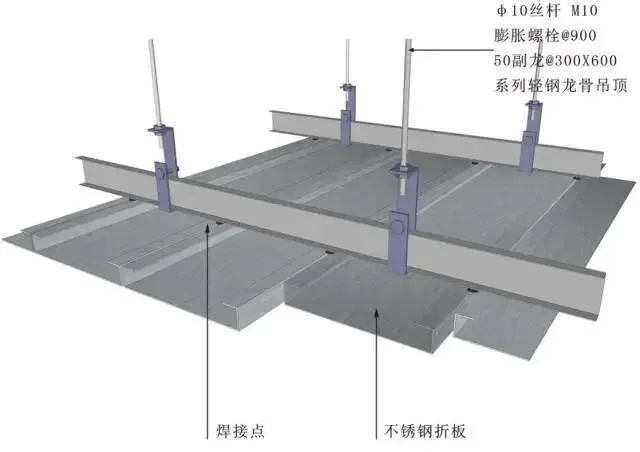

4、不锈钢吊顶
工艺说明：
a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；
b.Φ10吊筋和配件固定50或60主龙骨；中距900mm；
c.依次固定50副龙骨；
d.逐步干挂安装不锈钢，点焊时需考虑间隙缝;
f.根据不锈钢设计情况，基层也可加方管固定。
小编今天为大家带来《1000＋CAD深化节点图大样》，扫码添加领取方便大家学习理解（free）

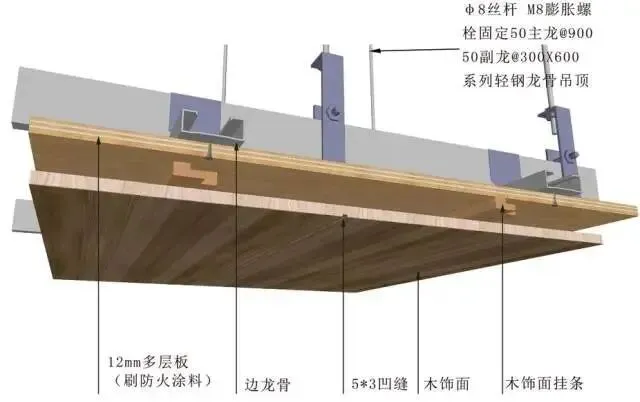

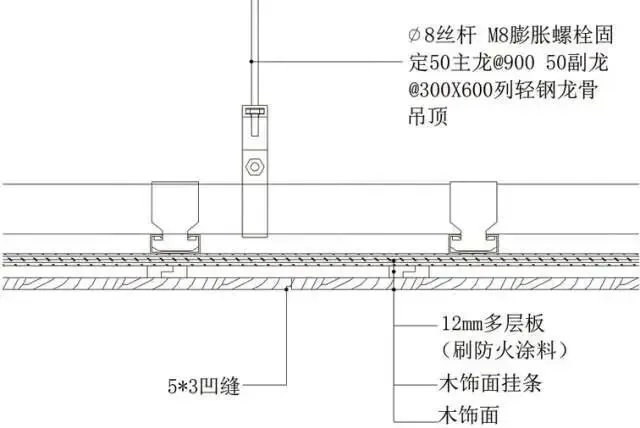

5、木饰面吊顶
工艺说明：
a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；
b.φ8吊筋和配件固定50或60主龙骨；中距900mm；
c.依次固定50副龙骨；
d.18mm厚木工板或多层板基层用自攻螺钉与龙骨固定；
e.根据木饰面自身情况选择相适应的挂条，背面打胶，安装;
f.进行油漆修补。

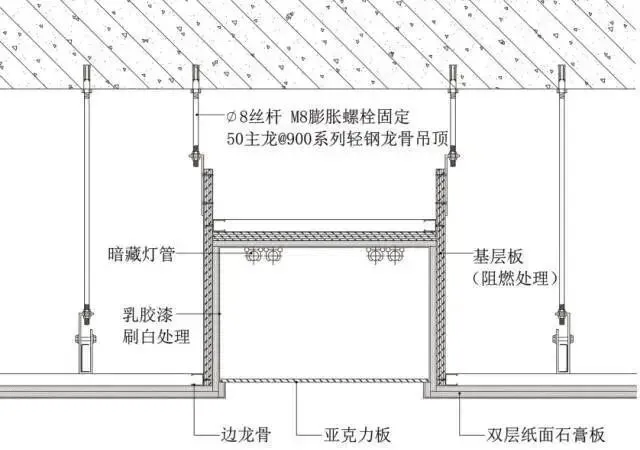

6、亚克力吊顶
工艺说明:
a.轻钢主、副龙骨基层制作；
b.灯箱处制作木基层用自攻螺丝固定于龙骨上；
c.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；
d.满刮2厚面层耐水腻子；
e.涂料饰面；
f.安装亚克力板，与边角处留2mm距离方便检修。

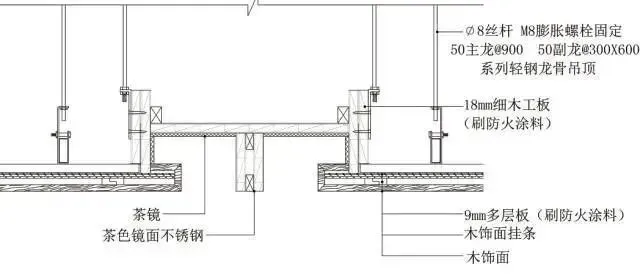

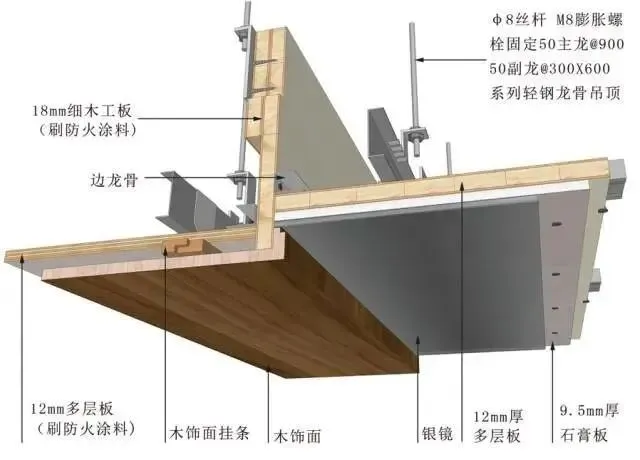

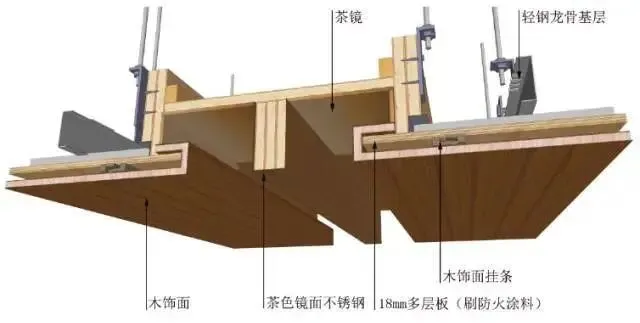

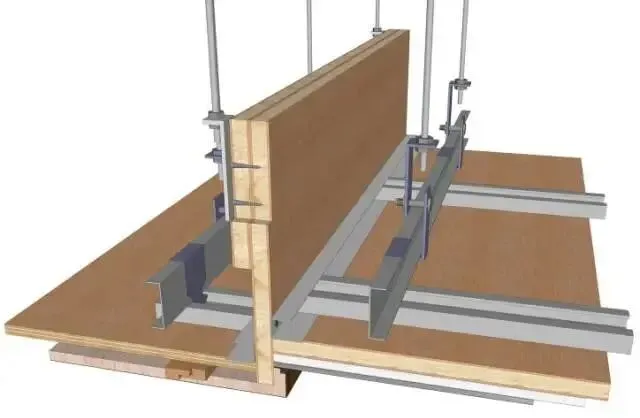

7、木饰面与茶镜收口

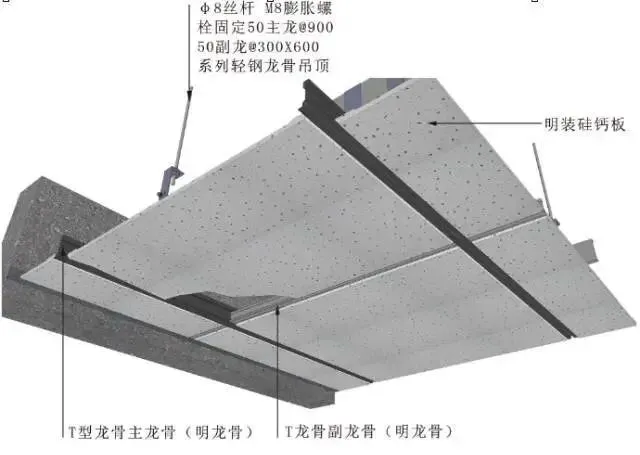

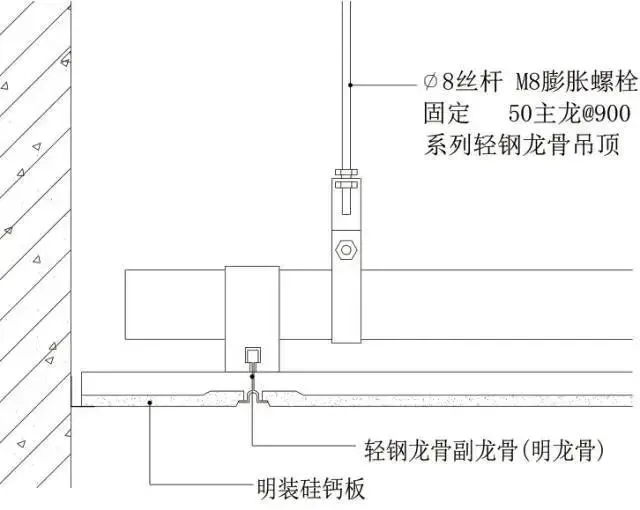

8、硅钙板吊顶

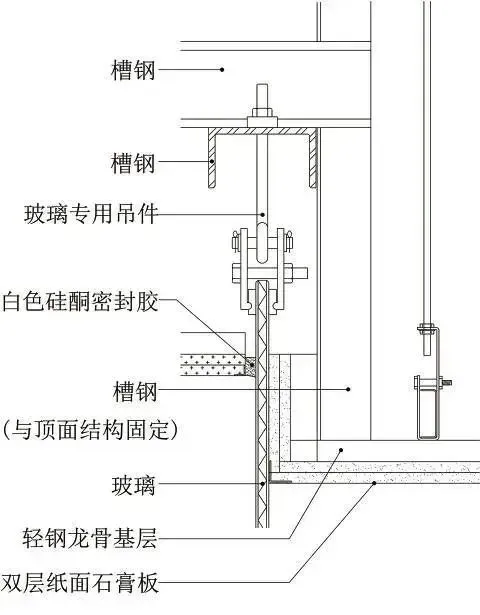

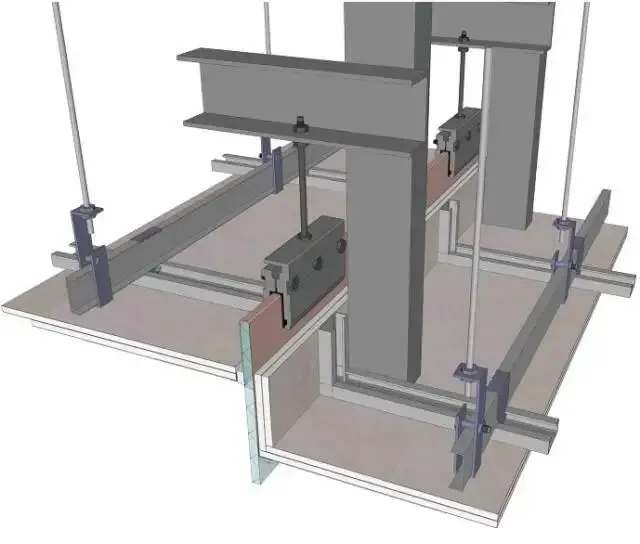

9、玻璃固定

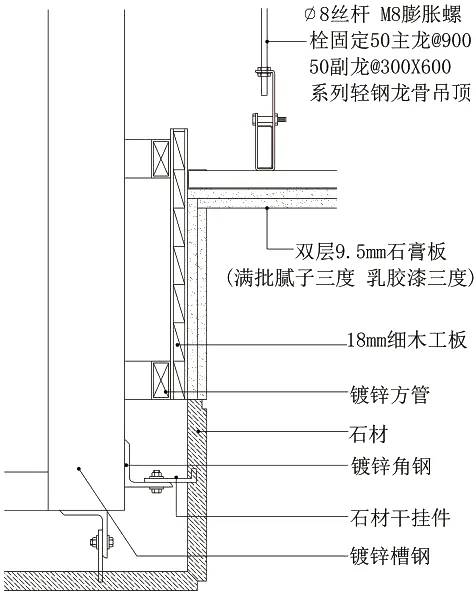

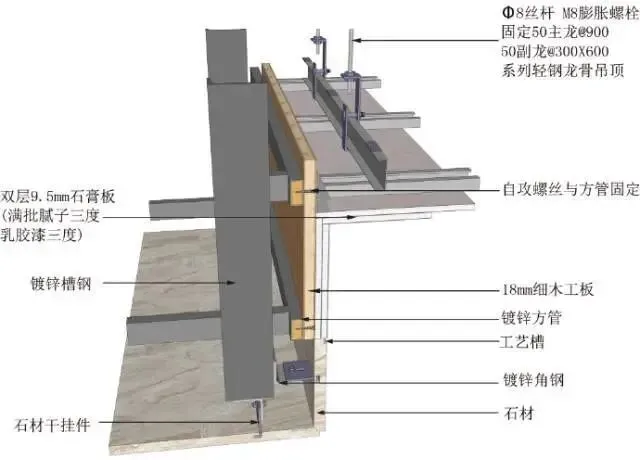

10、乳胶漆与石材收口

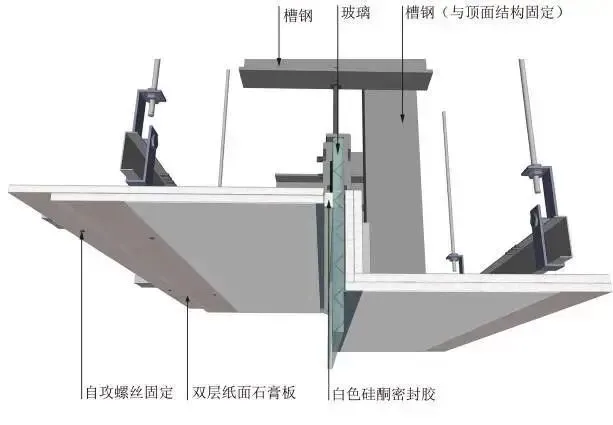

11、乳胶漆与玻璃收口

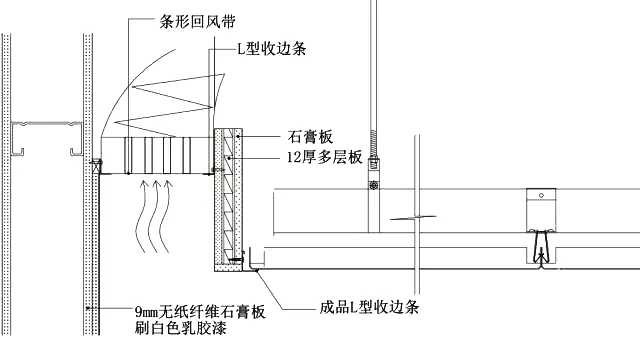

12、风口与金属板相接

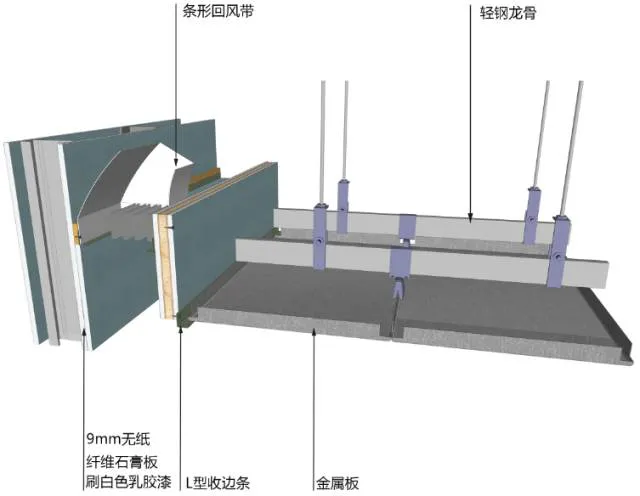

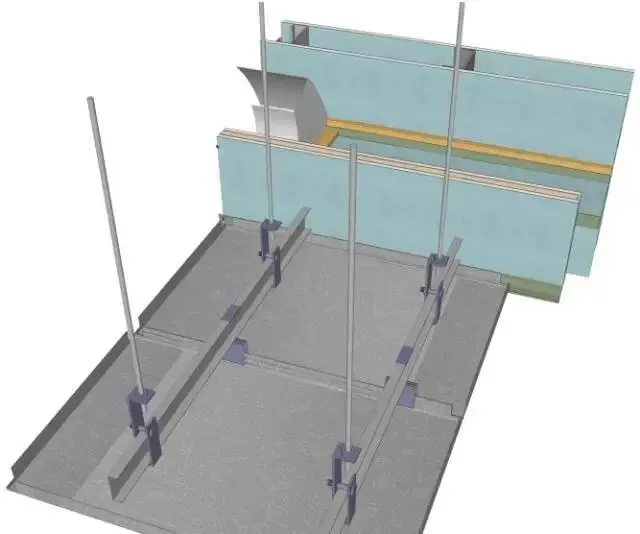

▲ 风口与金属板相接三维图示意图
工艺说明：
a.根据图纸确认风口的大小和位置;
b.根据开好的风口与吊顶的高度确认帆布的大小长短;
c.安装空调系统风管;
d.龙骨的安装;
e.风口的安装。

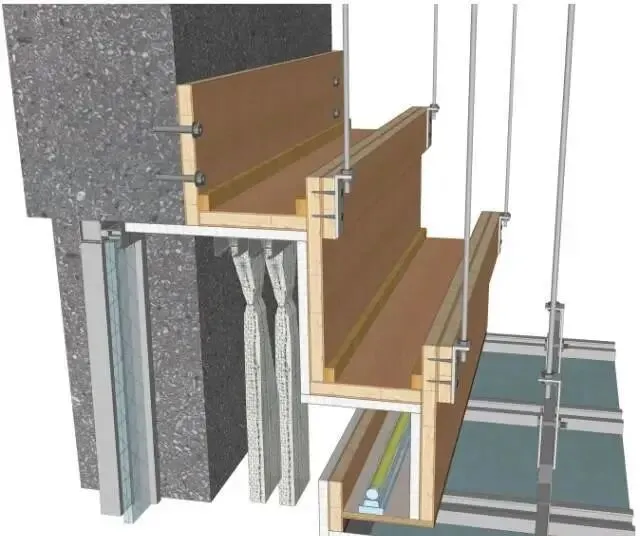

13、玻璃隔断与铝板相接

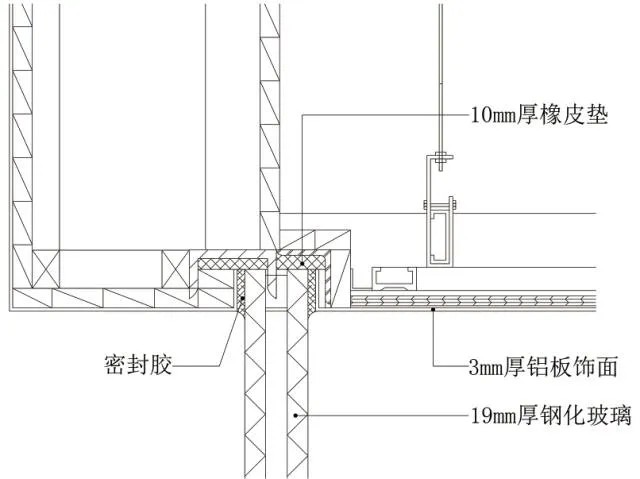

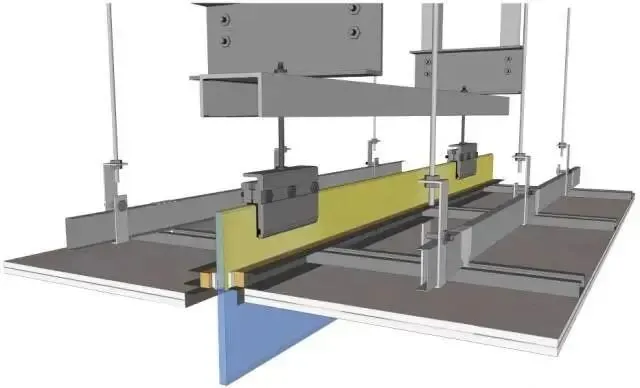

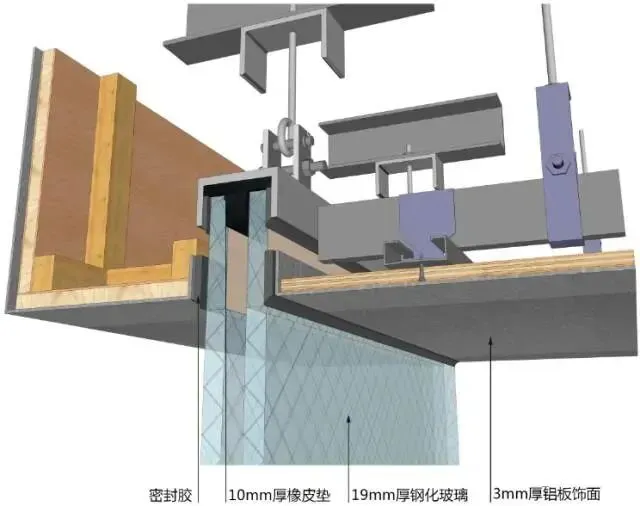

▲ 玻璃隔断与铝板相接三维图示意图
工艺说明：
a.在顶棚和地面弹出玻璃隔断的位置线;
b.安装固定下部的锚固件;
c.再完成隔断上部的安装;
d.中间填满橡皮垫或填充剂;
e.最后用密封胶密封。

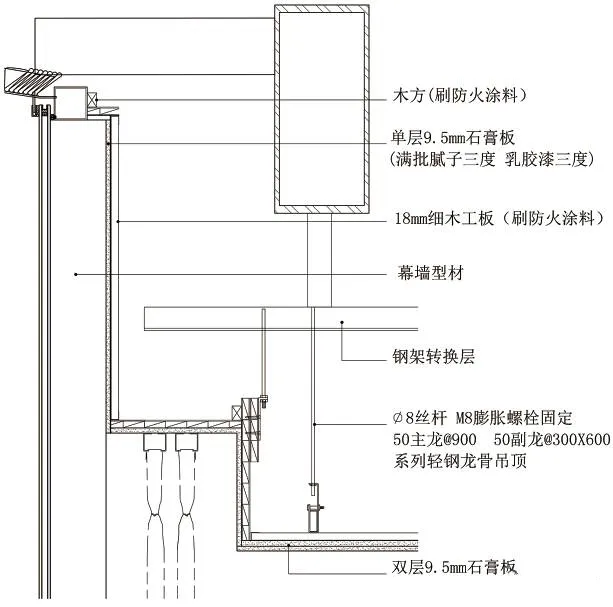

14、窗帘盒与玻璃幕墙相接

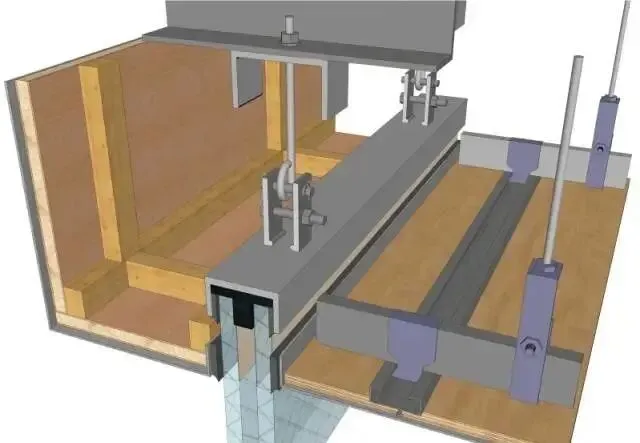

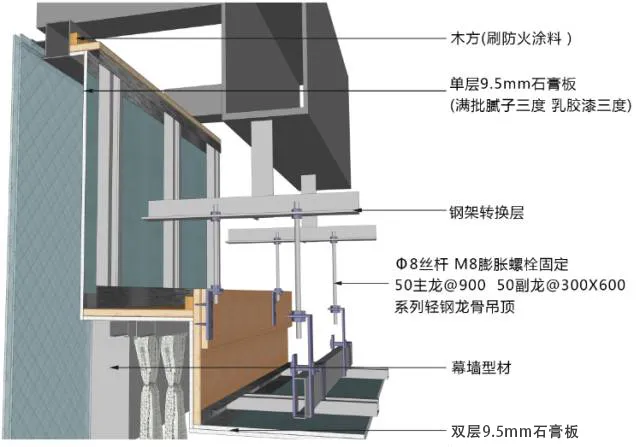

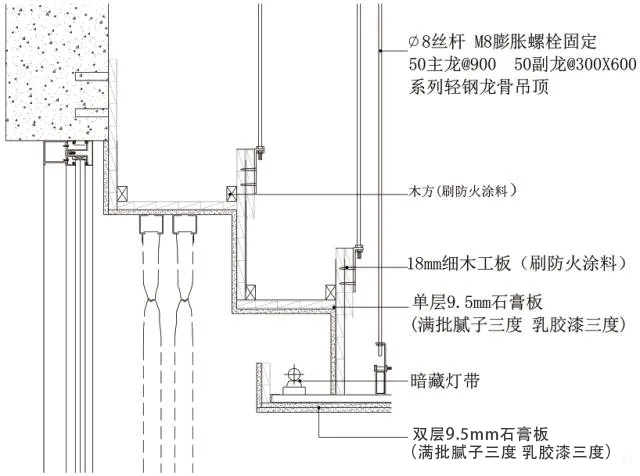

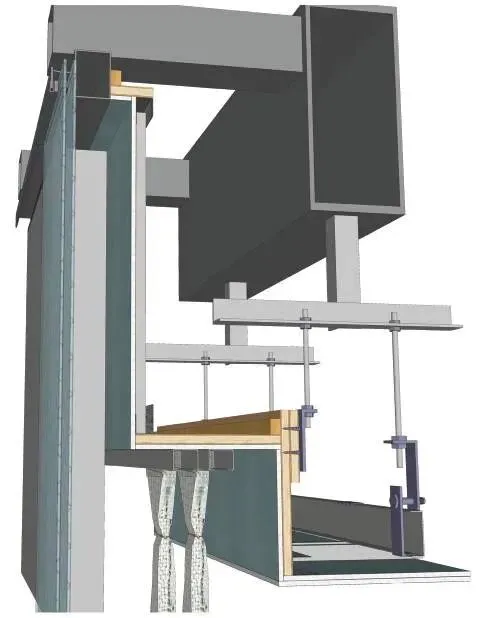

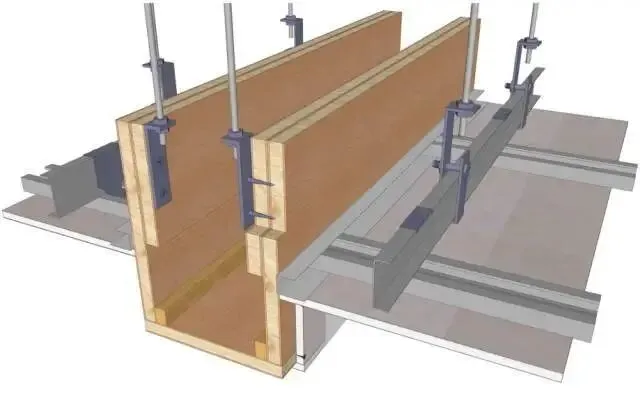

▲ 窗帘盒与玻璃幕墙收口节点三维图示意图
工艺说明：
a.龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍;
b.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm;
c.18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定;
d.9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定;
e.满批耐水腻子三度;
f.乳胶漆涂料饰面。

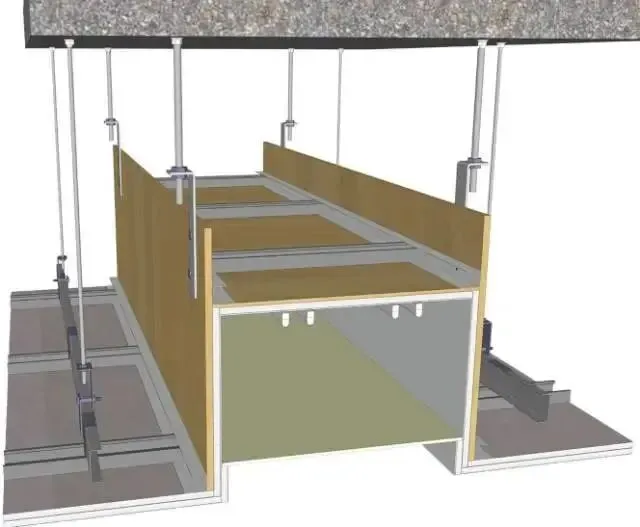

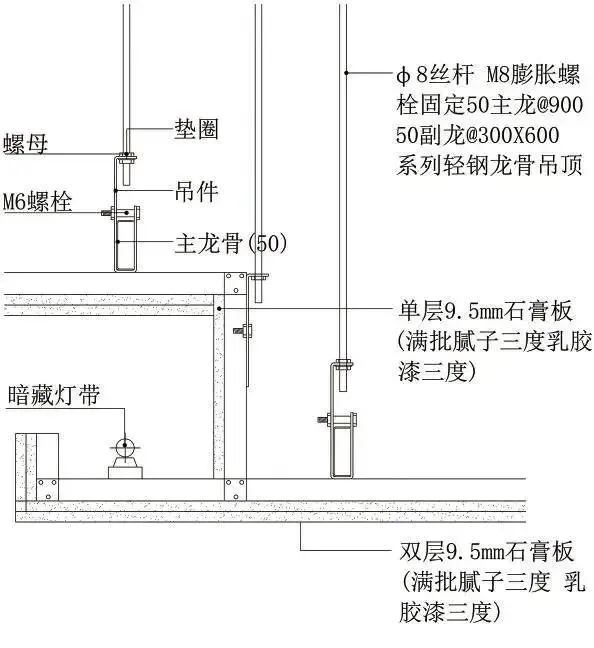

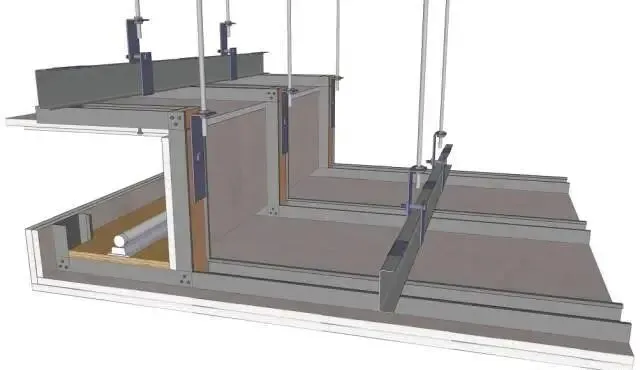

15、暗藏灯带窗帘盒

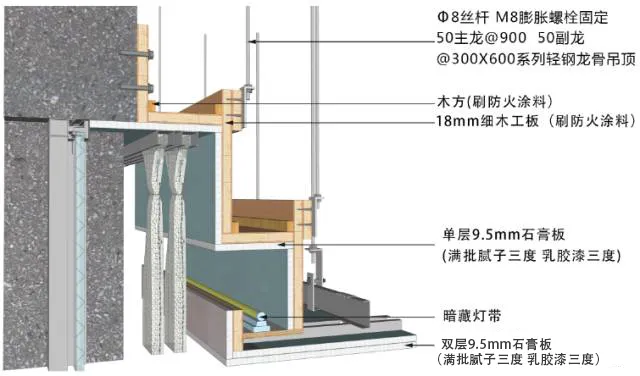

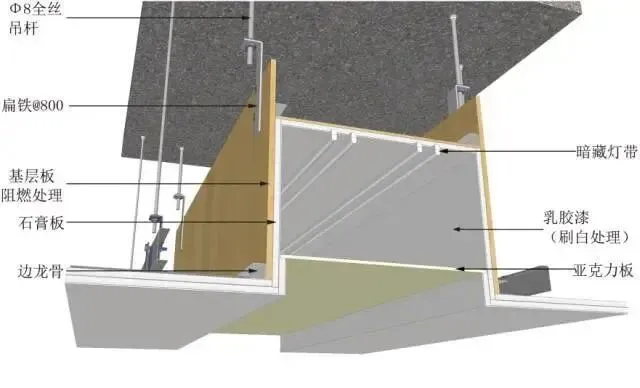

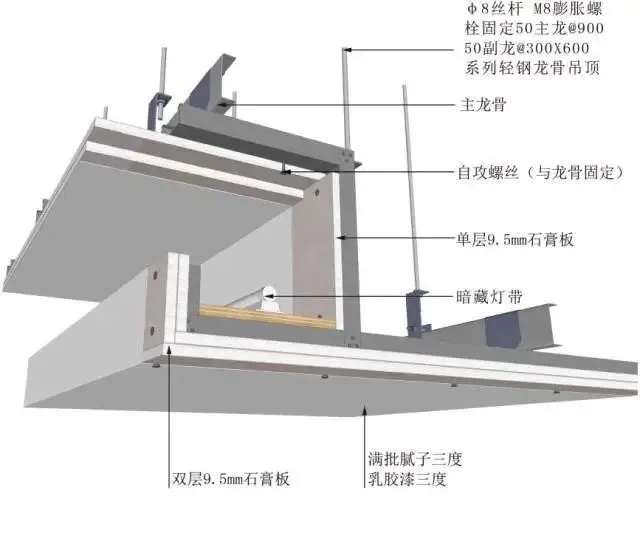

▲ 暗藏灯带窗帘盒三维图示意图
工艺说明：
a.龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍;
b.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm;
c.18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定;
d.9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定;
e.满批耐水腻子三度;
f.乳胶漆涂料饰面。

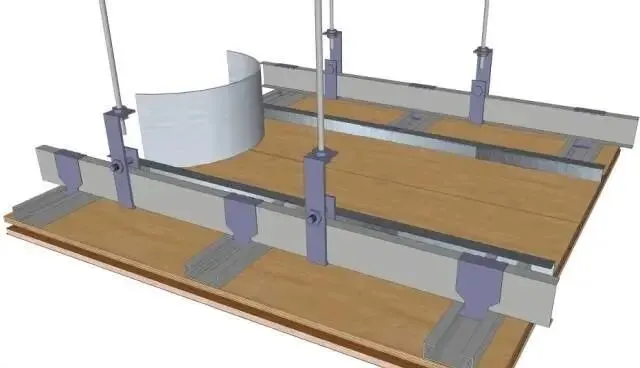

16、木饰面与钢结构圆柱相接

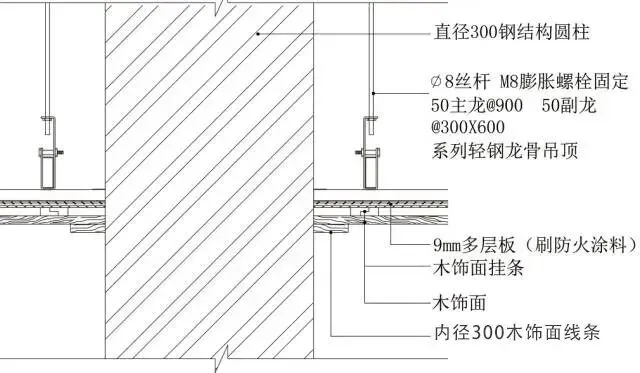

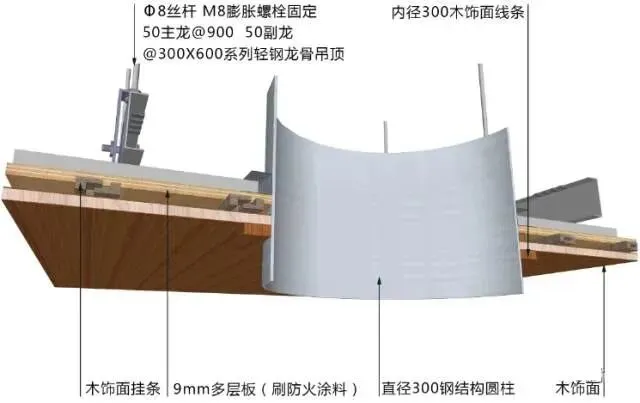

▲ 木饰面与钢结构圆柱相接三维图示意图
工艺说明：
a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；
b.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；
c.9mm厚多层板刷防火涂料三度，用自攻螺丝与龙骨固定；
d.木饰面采用挂条固定；
e.加工定制内经300mm，外径350mm成品木饰面线条，与木饰面固定。

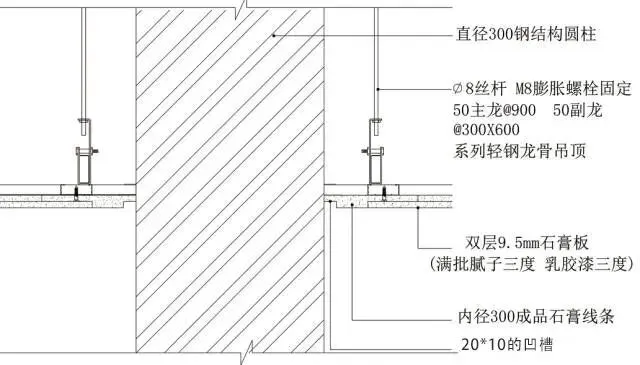

17、纸面石膏板与钢结构圆柱相接

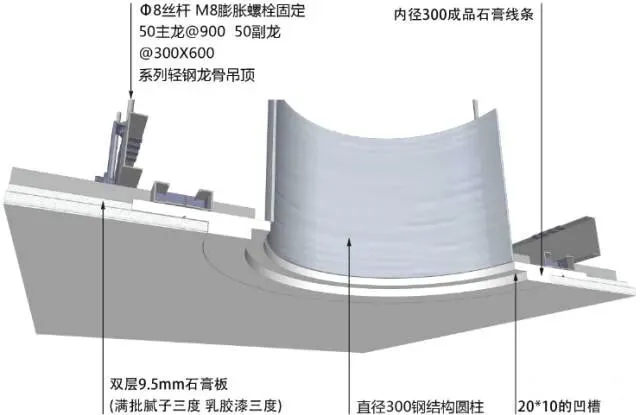

▲ 纸面石膏板与钢结构圆柱相接三维图示意图
工艺说明：
a.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；
b.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；
c.加工定制成品石膏线条，内经300mm，外径450mm,预留20*10的凹槽；
d.9.5mm厚纸面石膏板与成品石膏线条用自攻螺丝与龙骨固定；
e.满批耐水腻子三度；
f.乳胶漆涂料饰面；
Ps:留20*10的凹槽
