基于Creo工具某些功能受限，无法提升设计效率。在此基础上安亚信自主开发的智能设计助手，为助力企业实现产品三维&二维一体化的道路上保驾护航，降低设计成本，提高研发效率，提升企业核心价值！一起来看看都有哪些功能的提升吧~

一、设置工作目录

Creo在每次打开软件时，默认的工作目录为起始位置。需要手动检索到实际项目所在目录进行零件操作，且每次只允许一个工作目录，项目来回切换费时，而在设计助手中提供“项目设置”功能，如下图：

该功能可以自定义不同的项目编号，并对应记录一个工作目录。通过切换项目编号，可以快速的导向对应的工作目录。减少了每次打开软件设置工作目录时的冗余操作。

同时通过“项目设置”功能设置的工作目录，会在下次打开Creo时继续生效。避免了软件意外关闭后重启，需要再次设置工作目录的麻烦。

二、修改零件名称

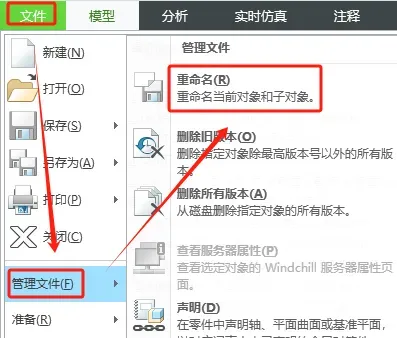

Creo中对零件名称的定义除了在新建时输入外，只有在打开零件时，通过点击文件-管理文件-重命名进行修改，并且修改时，默认只能修改文件名。需要勾选“在会话中重命名”才能更改公用名称；如果有工程图的文件，需将工程图同时打开再进行重命名操作，效率低下并且很容易出错。

设计助手提供多种更名方式，并能在不打开工程图的情况下，将关联工程图同时进行更名处理：

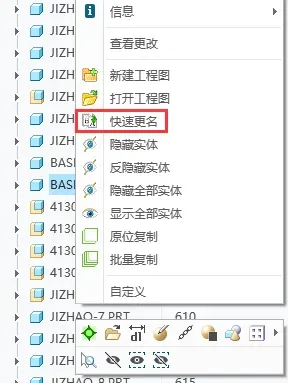

① 快速更名。该功能可以实现一键修改零件的文件名与公用名。

该按钮也已经添加到右击快捷菜单中，在零件和组件模式下均可以通过右击对应零件，在弹出的菜单中选择快速更名进行更名。另外使用该按钮进行更名时，如果文件夹中存在与更名零件同名的工程图，则该工程图也会被一并修改为新文件名。

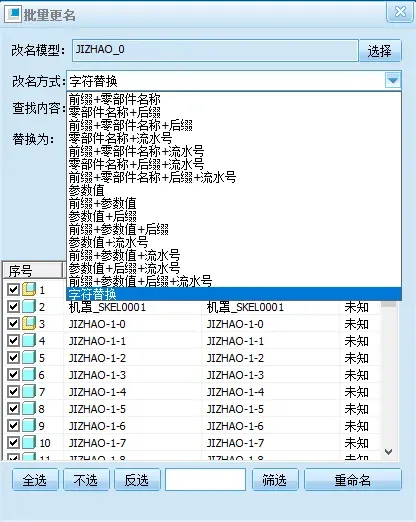

② 批量更名。该功能在组件模式下可以使用，可以针对当前组件及其子零件子装配进行更名，更名时可以选择多种更名方式。该更名功能也可以实现将同名工程图一并更名。

③ 模型变更标识。该功能与批量更名功能类似，区别在于该功能只会将修改后未保存的对象添加到更名列表中。

三、新建工程图

Creo中，新建工程图需要在新建窗口下选择绘图类型，然后设置工程图的文件名，再选择工程图的创建方式（模板/格式/空）进行创建，操作繁琐。

设计助手中提供“新建工程图”功能。该功能会直接创建一个与当前模型同名的空白工程图，并保存在文件夹中。也支持通过修改配置的方式，预先为该空白图纸添加图框等信息。如下图：

设计助手还提供了“打开工程图”功能。该功能可以快速的打开与当前模型同名的工程图，若不存在该工程图，系统会自动调用“新建工程图”功能进行创建。

以上两个按钮也已经添加到了右击快捷菜单中，在零件和组件模式下均可以通过右击对应零件，对其进行创建或打开工程图的操作。

四、备份功能

Creo中备份：通过点击文件-另存为-保存备份，可以对当前打开的组件或者零件进行备份，该备份过程可以将组件及其子零件子装配都备份到新的位置。但无法将相关的工程图一并备份过来。

设计助手中提供“快速备份”功能，该功能可以在总装下自由选择需要备份的对象，而无需将其打开。并且可以将相关的工程图一并备份到对应位置。

另外备份时可以选择对组件中隐含的对象进行过滤或者删除的操作，进一步精简备份文件的数量。如下图：

五、清除历史版本

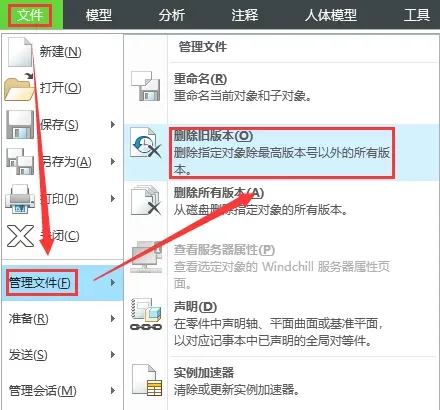

Creo中，当需要对当前模型的历史版本进行清除时，需要点击文件-管理文件-删除旧版本。

设计助手中提供“清除旧版”功能。该功能可以实现对整个文件夹中的所有文件进行旧版本清除的操作。并且该功能还会将所有文件的历史版本号重置为1。

六、转档

Creo在将模型或工程图转成其他格式时，需要点击文件-另存为，在对话框中选择对应的格式进行另存转档，并且每次只能转单个文档或者单种格式文件，效率低下。

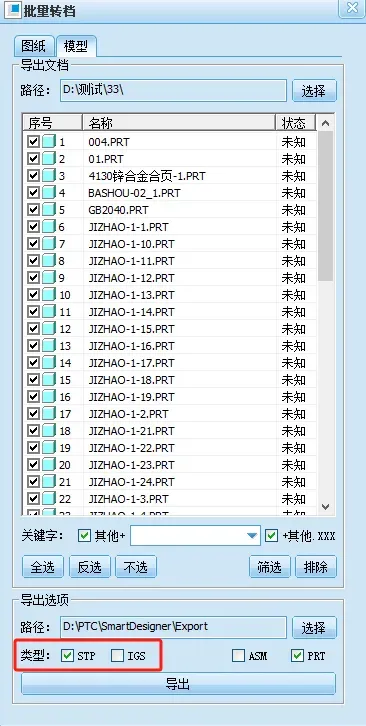

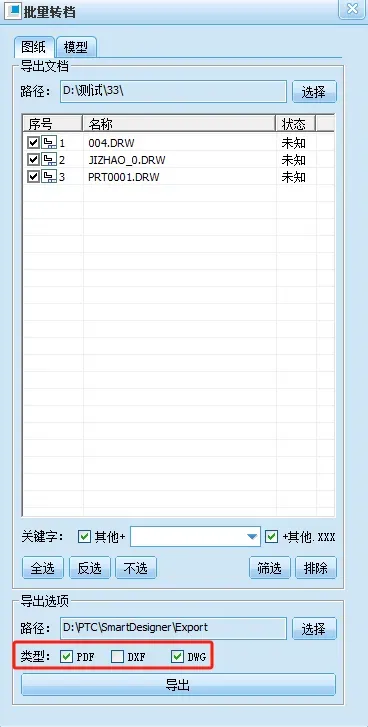

设计助手提供“批量转档”功能。该功能可以读取文件夹下的所有的零件组件和工程图，一次性批量转档为目标格式。（模型支持转为STP或IGS格式，工程图支持转为PDF,DXF或DWG格式）

以上插件功能适用于Creo各个版本，使用方便快捷，大大提高了工程师的设计效率，降低企业研发成本！
