iTwin Capture添加自定义大地水准面模型

iTwin Capture软件中内置了EGM96、EGM2008等全球或区域大地水准面模型，但这些模型与本地高程异常存在偏差，精度往往难以满足实际工程需求。要解决这一问题，可通过导入本地高精度似大地水准面模型，实现垂直高程的有效改正。

下面介绍在iTwin Capture软件中添加自定义大地水准面模型的具体操作步骤：

1

模型文件准备

• 确保自定义大地水准面模型为.gtx格式（如：custom_geoid.gtx）。

• 将模型文件复制到iTwin Capture安装目录下的gdal文件夹中（如：C:\Program Files\Bentley\iTwin Capture Modeler\data\gdal）。

2

修改配置文件

• 打开安装目录中的vertcs.csv和vertcs.override.csv文件（位于gdal文件夹中）。

• 在对应大地水准面模型的行中，添加自定义模型参数，以1985国家高程基准为例：

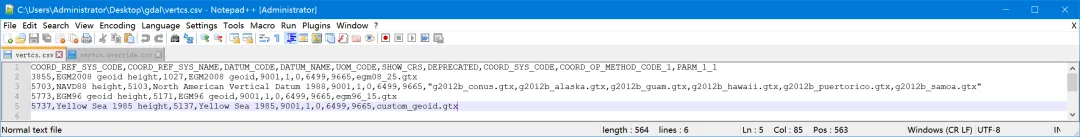

vertcs.csv文件

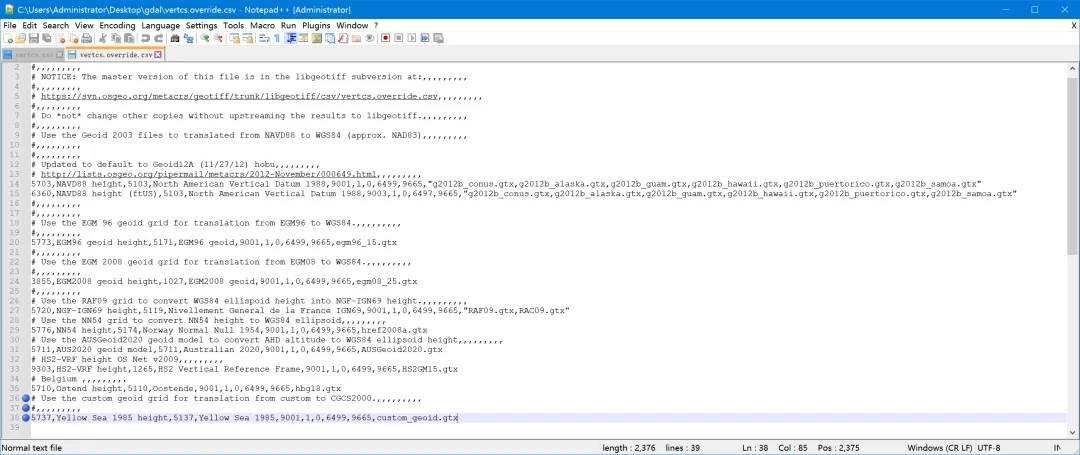

vertcs.override.csv文件

注:1985国家高程基准名称：Yellow Sea 1985，EPSG代码：5737，DATUM_CODE代码：5137

3

设置坐标系

• 在空三解算完成后，进入“空间参考系统”设置界面。

• 选择“自定义坐标系”，将平面坐标系（如CGCS2000/高斯克吕格）与垂直坐标系（自定义大地水准面模型）组合，例如设置：EPSG：4545+5737.

• 确认设置后提交生产，软件将使用自定义模型进行垂直高程校正。

• 模型生成后，务必使用已知点进行平面和高程精度检查。

• 对于小范围非带状模型，可通过修改metadata.xml配置文件进行高程纠正。

注意事项：

• 修改配置文件前建议备份源文件；

• 自定义模型需覆盖测区范围，以保证校正精度；

• 若使用第三方工具制作.gtx文件，需确保其格式和参数符合软件要求。

通过以上步骤，即可在iTwin Capture中有效集成本地高程异常模型，从而显著提升高程精度，满足实际工程需求。
