零成本学习PLC运用-软件连接

安装前先关闭所有杀毒软件，以管理员身份将三菱GX Works2、虚拟串口、凌一PLC模拟器、Factory IO四个软件安装好。

软件链接：https://pan.baidu.com/s/1mYkzfQENUQCfzCEJCRF4Mw?pwd=iacj 提取码: iacj

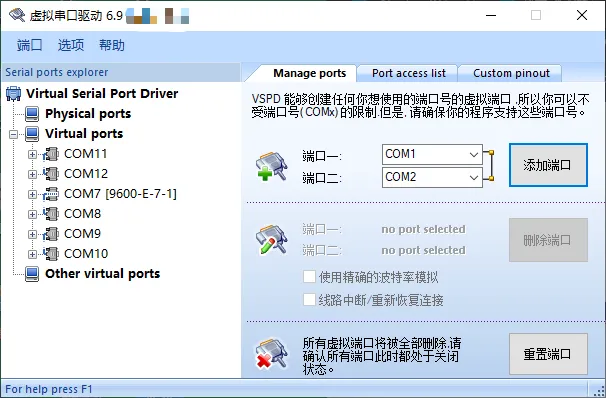

一、虚拟串口设置

点击蓝色框内【添加端口】，成对添加端口，添加后会在左侧Virtual ports下显示出来，添加好后可关闭软件

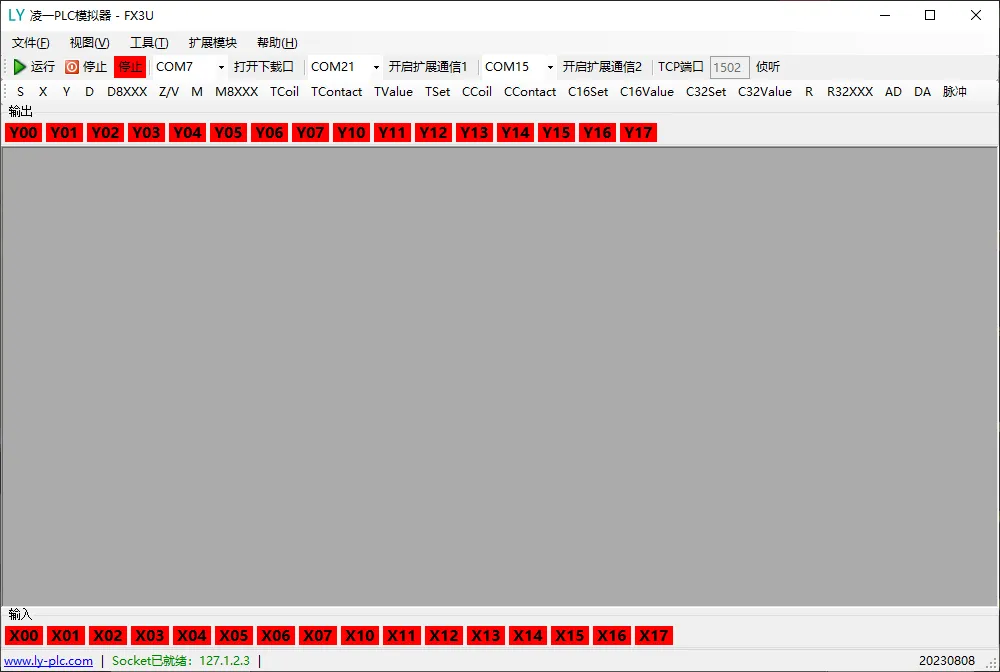

二、凌一PLC模拟器设置

1. 在菜单栏-打开下载口左侧设置串口，此处设置为COM7（三菱GX Works2则设置为COM8）

2. 点击【打开下载口】（不打开则与三菱GX Works2连接不成功），此时COM7变成灰色

3. 点击【运行】，启动与各软件的通信连接

三、三菱连接目标设置

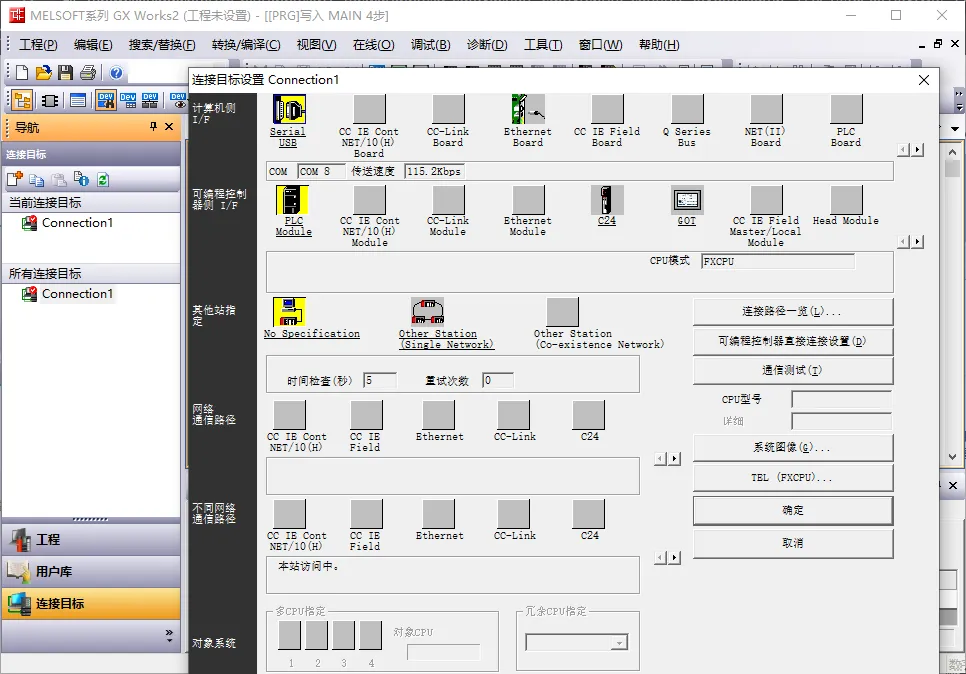

1. 打开GX Works2，点击左下角【连接目标】，再双击【当前连接目标】下的Connection1

2. 点击

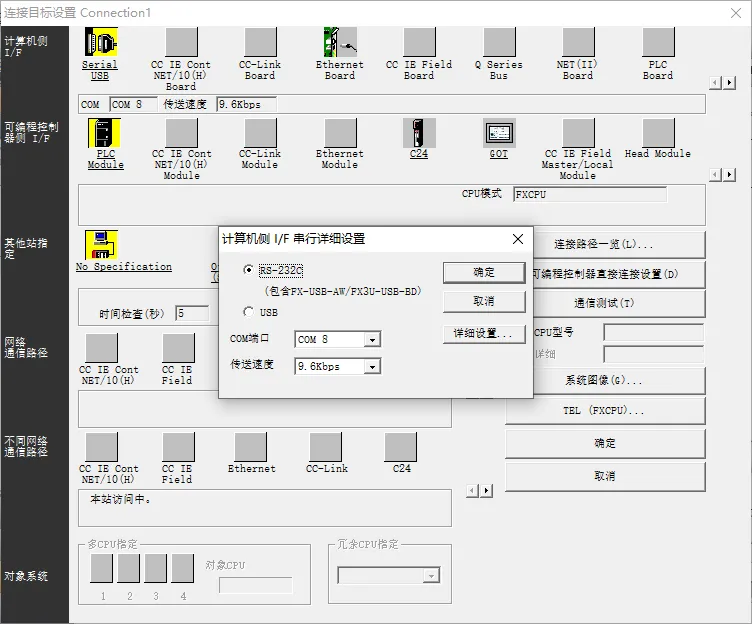

在弹窗的COM端口选择COM8，传送速度选择9.6Kbps后点击【确定】

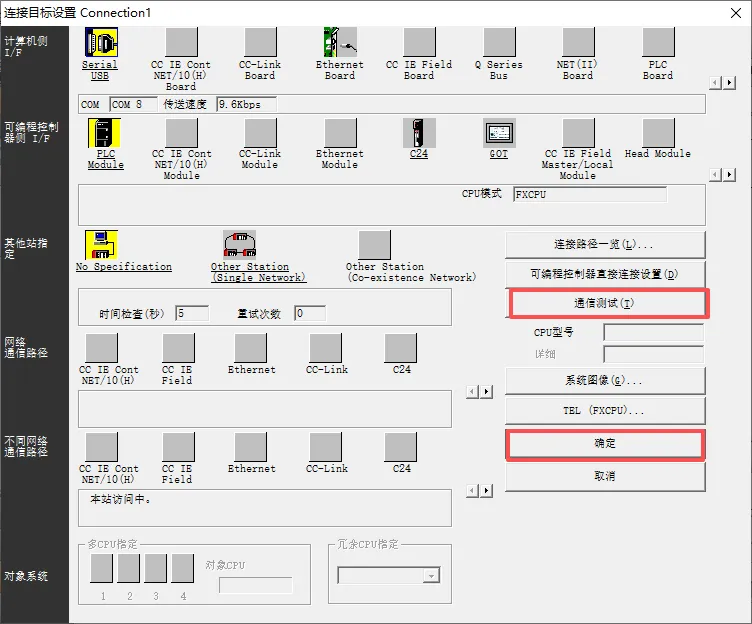

3.点击【通信测试】，显示成功连接后点击【确定】退出设置（凌一PLC模拟器若未打开下载口则提示“无法与PLC通信”）

四、Factory IO通信设置

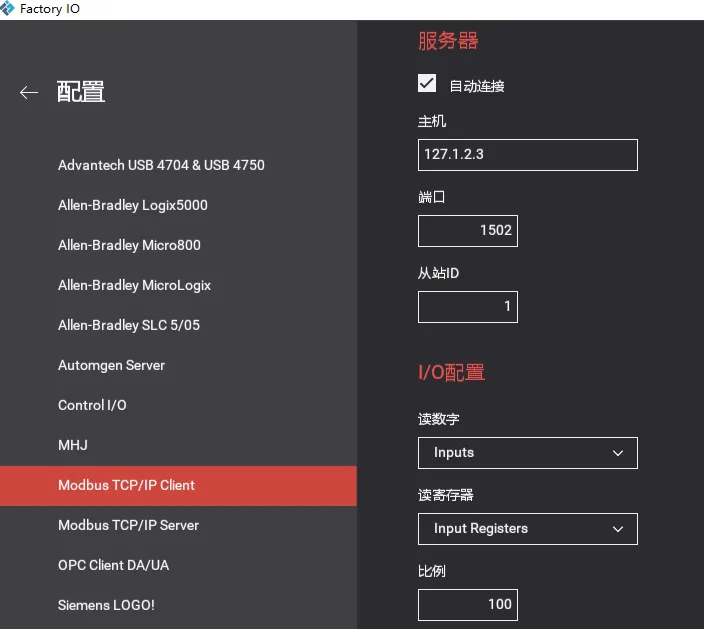

结合凌一PLC模拟器使用说明书，选择【文件】-【驱动】-【配置】

2. 勾选【自动连接】，主机填写凌一PLC模拟器左下角的IP地址，端口填写凌一PLC模拟器右上角的1502，并点击打开凌一PLC模拟器右上角【侦听】，此时1502变成灰色。

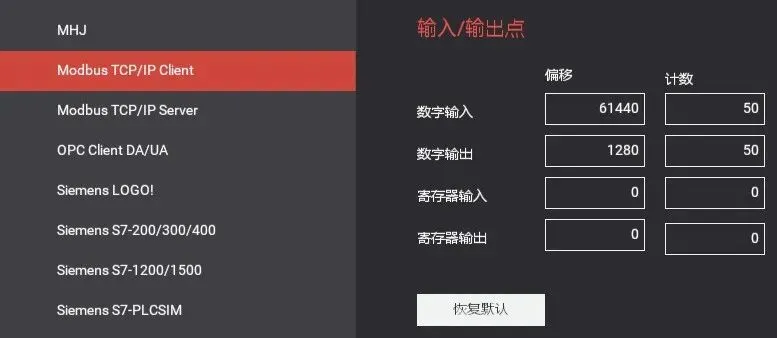

数字输入填写为61440，即可以修改输入状态

具体如何填写【输入/输出点】，请参考凌一PLC模拟器的帮助-内容

经过以上对各软件的设置，可以零成本学习编程并连动调试程序了。
