2025年超声检测高级考情分析及开卷真题

2025年超声检测高级考情分析及开卷真题

一、2025年超声检测高级考情分析

闭卷：题目70道。相关知识20道，每道1.5分;超声知识50道，每道1.4分）；

开卷：题目50道。标准理解30道，工艺题20道，每道题2分）

二、2025年超声高级开卷真题

1.根据NB/T47013.3—2023，对于碳素钢、低合金钢制焊接接头，下列哪种情况应采用专用对比试块或模拟试块进行工艺验证（）。

A.所有碳素钢、低合金钢制焊接接头的首次检测

B.因结构等原因不能完全符合检测技术等级要求的焊接接头

C.厚度小于20mm的薄壁焊接接头

D.采用A型脉冲反射法超声检测仪进行检测时

答案：B

解析：根据NB/T47013.3—2023第4.3.3.2条d)，"因结构等原因不能完全符合检测技术等级要求的焊接接头"属于必须采用专用对比试块或模拟试块进行工艺验证的情形，且该情形仅能采用模拟试块进行工艺验证。

A错误——碳素钢、低合金钢制焊接接头通常采用通用对比试块或专用对比试块即可（4.3.3.1条b）；C和D没有在标准中作为需专用试块验证的特例情形。

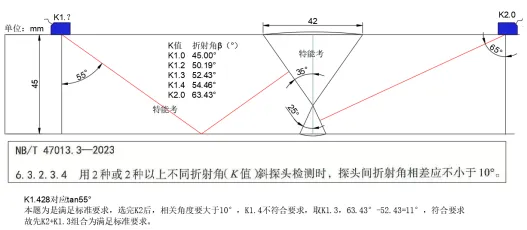

2.某对接接头工件厚度t=115mm，上坡口角度35°，下坡口角度25°。检测坡口未熔合缺陷，下列探头组合最合适的是（）。

A.K2+K1

B.K2+K1.3

C.K2+K1.4

D.K2+K1.2

答案：B

解析：坡口未熔合是面状缺陷，要求超声主声束尽可能与坡口面垂直以获得最大反射。上坡口35°，K2探头（折射角约63.4°）可覆盖上坡口区域；下坡口25°，K1.3（折射角≈52.4°）可覆盖下坡口区域。K1（45°）对上坡口区域穿透不足，K1.4（约54.5°）对下坡口角度匹配稍差，K1.2（约50.2°）同样不如下坡口需要的角度匹配。K2+K1.3是兼顾上下坡口的最佳组合。

3.采用一次反射波法对焊缝检测，K=1.5，T=40，探头前沿为9mm，探头总长度为40mm，宽度为20mm，问探头移动宽度（）。

A.120

B.130

C.150

D.160

答案：D

4.工艺验证中，使用通用对比试块进行验证时，验证内容应包括（）。

A.检测声程范围内灵敏度及灵敏度余量、信噪比等符合检测要求

B.仪器外观和线缆连接是否正常

C.探头入射点和K值的测定

D.工件表面粗糙度是否满足检测要求

答案：A

解析：根据NB/T47013.3—2023第4.3.3.3条："使用通用对比试块进行工艺验证时，验证内容应包括检测声程范围内灵敏度及灵敏度余量、信噪比等符合检测要求。"B是检测前的常规检查内容（4.2.5.4.1条），C是检测前对斜探头的日常测定（4.2.5.4.2条），D是表面准备工作的内容（4.5.1.3条），均不属于工艺验证的核心内容。

5.根据NB/T47013.3—2023，关于焊接接头条状缺陷的评级规则，下列说法正确的是（）。

A.当多个缺陷在一条直线上且间距小于相邻较小缺陷长度时，应合并为一条缺陷

B.当多个缺陷在一条直线上，无论间距大小，均应合并为一条缺陷

C.当多个缺陷在一条直线上且间距大于相邻较大缺陷长度时，应合并为一条缺陷

D.多个缺陷在一条直线上，间距小于T（工件厚度）时应合并

答案：A

解析：根据NB/T47013.3—2023第6章表41、表42的注：相邻间距小于相邻较小缺陷的指示长度时，各缺陷应按单个缺陷处理，缺陷长度为各缺陷长度之和，缺陷个数合并为1个。B错误——间距较大时不应合并；C错误——比较基准是"较小缺陷"长度而非"较大缺陷"；D错误——比较基准是缺陷长度，非工件厚度T。

6.根据NB/T47013.3—2023，厚度t=150mm的碳素钢板，晶粒较细，检测要求检出φ1mm平底孔当量缺陷，双面检测，最合适的探头是（）。

A.2P20Z

B.2.5P20Z

C.4P20Z

D.5P20Z

答案：B

解析：t=150mm属于厚板，需平衡穿透能力与灵敏度。2.5MHz是厚板检测的常规频率，兼顾衰减和分辨力。2MHz频率穿透能力强但灵敏度不足以保证检测φ1当量缺陷；4MHz和5MHz灵敏度虽高，但对150mm厚板衰减较大，信噪比不足。根据标准表3，板厚>20mm推荐2MHz~5MHz，对150mm厚板且要求检出φ1小缺陷，2.5MHz是最佳折中选择。

三、2025年超声高级开卷考点

【开卷考试涉及的知识点】

1、NB/T47013.1 超声检测的能力及局限

2、翼板侧未熔合应该选什么探头组合

3、超声检测中灵敏度描述错误的

4、焊接接头工件厚度描述错误的

5、关于操作指导书中描述错误的

6、工艺验证时验证的内容

7、仪器与探头的复核 4.5.7

8、钢板缺陷的判定5.3.7

9、板材边缘同时给了底面第一次反射波和缺陷第一次反射波让评级

10、低合金钢锻件给了单个平底孔当量和底面降低量让评级
