光软OptixFrac软件发布压裂光纤监测动态回放模块

在水力压裂施工过程中，井下光纤测井数据、地面施工参数以及射孔簇信息往往同时发生动态变化。如何将 DAS、DTS、压裂施工曲线和射孔簇数据统一加载、同步显示，并在施工过程中直观判断各射孔簇的开启、关闭、进液和进砂情况，是压裂监测解释软件的重要能力。

光软自主研发的 OptixFrac 软件新增压裂光纤测井动态回放模块，面向压裂施工全过程监测与解释需求，支持用户加载 DAS 数据、DTS 数据、压裂施工曲线以及射孔簇数据，并以视频回放的方式重现压裂过程。在动态回放过程中，软件可实时计算各射孔簇的累计进液量、累计进砂量以及当前时刻的瞬时进液量和瞬时进砂量，帮助用户更加直观地分析各簇吸液吸砂特征。

OptixFrac压裂光纤监测动态回放演示视频

多源数据统一加载，压裂过程同步回放

该模块支持将 DAS、DTS、压裂施工参数和射孔簇位置统一导入 OptixFrac 软件，在同一个界面中进行同步显示与动态回放。用户不仅可以查看压裂全过程的光纤响应，还可以结合施工压力、地面压力、排量、砂比等关键施工曲线，对不同时间段内的井下响应进行综合分析。

通过动态回放功能，用户可以像观看视频一样回看压裂全过程。随着回放时间推进，界面中的时间线同步移动，时间线之前的数据正常显示，时间线之后的数据则由不透明矩形框覆盖，从而清晰区分“已发生数据”和“尚未回放数据”。这种显示方式能够有效增强压裂过程的时间感和动态感，使解释人员更容易把握压裂施工阶段与光纤响应之间的对应关系。

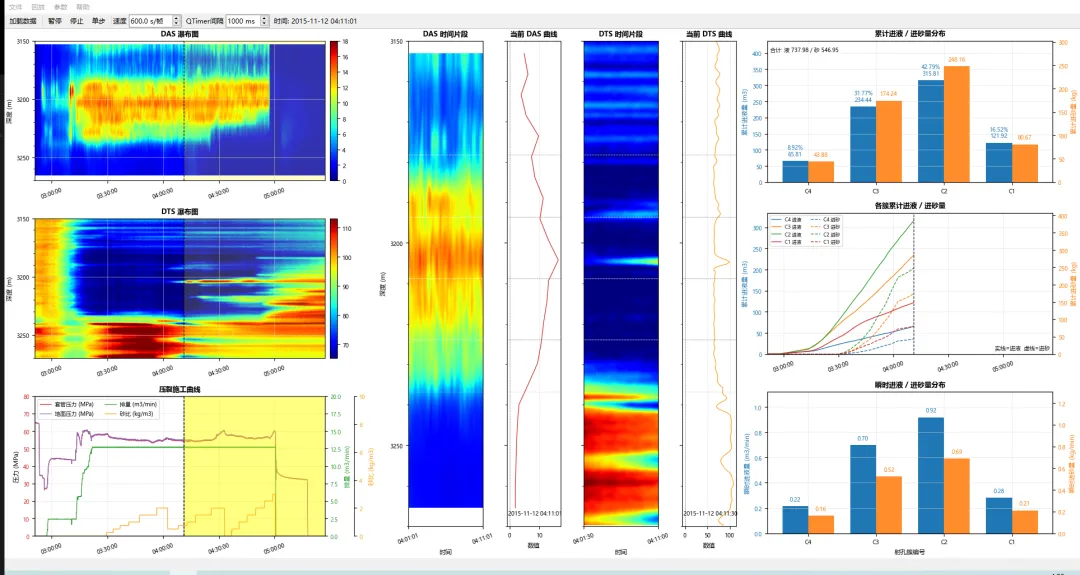

左侧主视图区：DAS、DTS与压裂施工曲线联动显示

主界面最左侧从上至下依次为 DAS 瀑布图、DTS 瀑布图和压裂施工曲线图。

DAS 瀑布图用于显示压裂过程中不同深度位置的声波或振动响应变化，可以直观反映压裂液进入井筒、射孔簇响应增强以及不同簇之间能量分布变化等特征。DTS 瀑布图用于显示沿井深方向的温度场变化，可辅助识别压裂液进入、温度异常响应以及井下流体运移特征。压裂施工曲线图则同步显示套管压力、地面压力、排量、砂比等施工参数，便于用户将井下光纤响应与地面施工过程进行对应分析。

用户可根据解释需求灵活设置显示时间范围、DAS 和 DTS 瀑布图色标范围，以及压裂施工曲线中各条曲线的颜色和数值范围。射孔簇位置以白色虚线形式叠加显示在瀑布图上，使用户能够快速判断不同射孔簇附近的光纤响应强弱，识别各簇是否开启、何时开启以及响应持续时间。

中间局部分析区：时间片段与当前曲线同步观察

界面中间区域设置了四幅子图，分别为 DAS 时间片段图、当前时刻 DAS 曲线图、DTS 时间片段图和当前时刻 DTS 温度曲线图。

DAS 时间片段图和 DTS 时间片段图用于展示当前回放窗口内的局部数据变化，便于用户聚焦某一时间段和某一深度范围内的动态响应。当前时刻 DAS 曲线图用于显示某一时刻沿深度方向的 DAS 响应分布，当前时刻 DTS 温度曲线图则显示该时刻沿深度方向的温度分布。

通过“时间片段图 + 当前曲线图”的组合，用户既可以观察光纤数据随时间的连续变化，也可以分析某一时刻不同射孔簇之间的响应差异。这对于识别主进液簇、弱响应簇、暂堵后重新开启簇以及簇间竞争现象具有重要意义。

右侧统计分析区：进液量与进砂量动态显示

界面最右侧从上至下依次为各射孔簇累计进液和进砂量柱状图、累计进液和进砂量曲线图，以及当前时刻瞬时进液和进砂量柱状图。

累计进液和进砂量柱状图用于对比不同射孔簇在当前回放时刻之前的总进液量和总进砂量，可直观展示各簇贡献比例。累计进液和进砂量曲线图用于展示各射孔簇随时间变化的累积过程，帮助用户判断某一射孔簇是在施工早期快速进液，还是在后期逐步开启。当前时刻瞬时进液和进砂量柱状图则用于显示当前回放时刻各簇的实时贡献情况，便于动态识别当前主导进液簇和主导进砂簇。

通过上述统计图，用户可以从“累计效果”和“瞬时状态”两个角度综合判断压裂过程中各射孔簇的动态行为，进一步分析簇间进液不均、进砂不均、局部优势通道以及压裂改造均衡性等问题。

让压裂解释从静态图件走向动态诊断

传统压裂解释往往依赖施工结束后的静态图件和离线分析结果，难以完整呈现压裂过程中各射孔簇响应的演化过程。OptixFrac 压裂光纤测井动态回放模块将 DAS、DTS、施工曲线和射孔簇统计结果集成到同一界面中，使压裂过程可以被连续、直观、可回放地展示出来。

借助该模块，用户能够更加清楚地观察压裂过程中各射孔簇的开启、关闭、进液量和进砂量变化，快速识别压裂段内的优势簇、低效簇和异常响应簇，为压裂效果评价、施工参数优化、暂堵转向分析和后续压裂设计提供更加直观可靠的数据支撑。

光软 OptixFrac 软件通过压裂光纤测井动态回放模块，将复杂的多源压裂监测数据转化为清晰、连续、可解释的动态画面，为压裂光纤监测解释提供了一种更加高效、直观和智能化的工作方式。
