FANUC部分应用软件介绍

一、应用需求与 FANUC 软件概览

1. 车间管理核心需求

• 传输程序

• 机床状态监控

• 加工信息集中管理

2. FANUC 软件（PC 侧软件）清单

• 程序传输软件 & FTP 软件



• 基础操作包 2（BOP2）



• CNC 画面显示（CSD）



• 运转状况管理软件包（Machining Status Monitoring Package）

• 发那科开放 CNC 驱动库（FOCAS2）

• 机床远程诊断包（Machine Remote Diagnosis Package）

二、各软件详细介绍

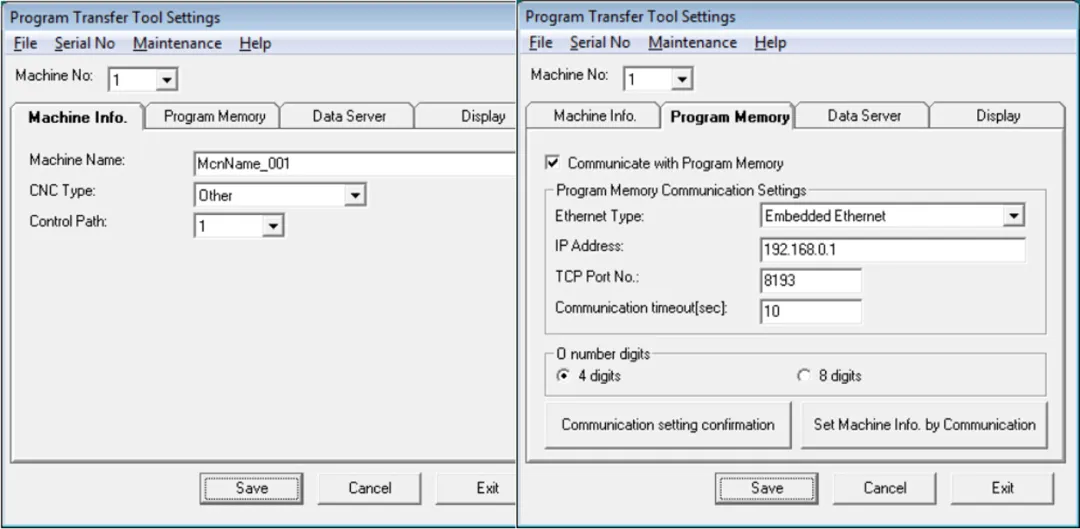

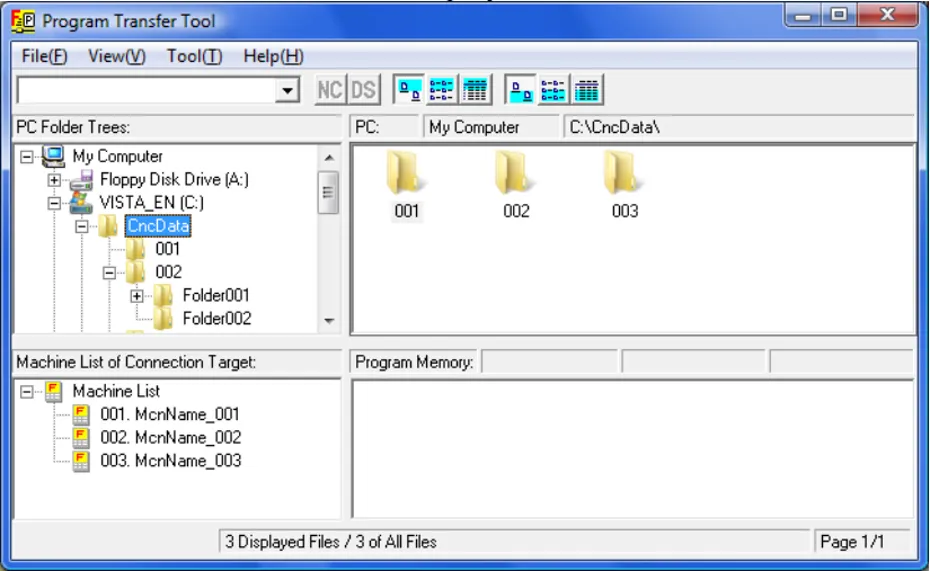

1. FANUC Program Transfer Tool（程序传输软件）

• 满足需求：传输程序

• 核心说明：

• 最新 0i-D 及 0i-MATE-D 系统开始，以上版本可通过内藏口进行 DNC 加工（此前仅支持程序传输）。

• 推荐使用第三方 FTP 软件（如 Windows 自带 IIS 或 Serv-U）配合以太网（Ethernet/IP）使用。

• 程序传输软件从 PC 侧操作传输，FTP 软件从 NC 侧操作传输。

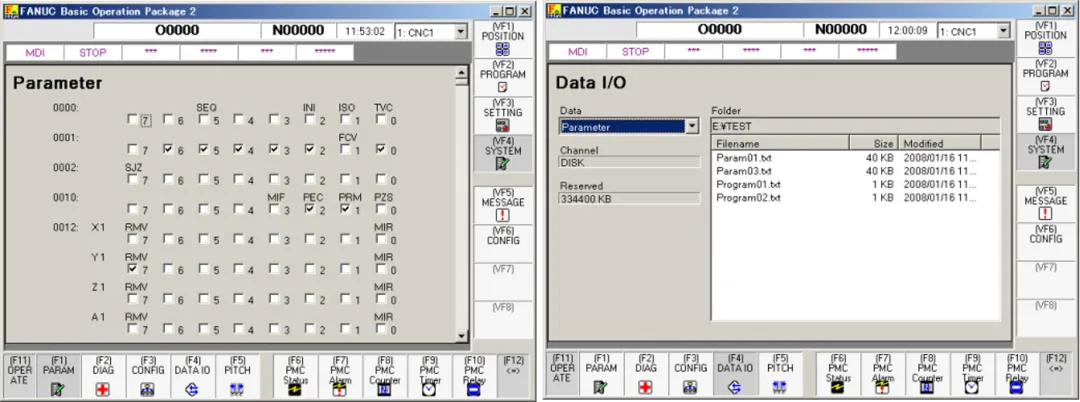

2. Basic Operation Package 2（基础操作包 2，BOP2）

• 满足需求：传输程序、机床状态监控

• 核心特点：

• 包含最终用户所有常用界面，支持数据输入/输出操作。

• 可通过鼠标选择或系统 R 地址快速切换不同 CNC。

• 适用于现场机床数量不多或无特殊需求的场景，是最佳通用选择。

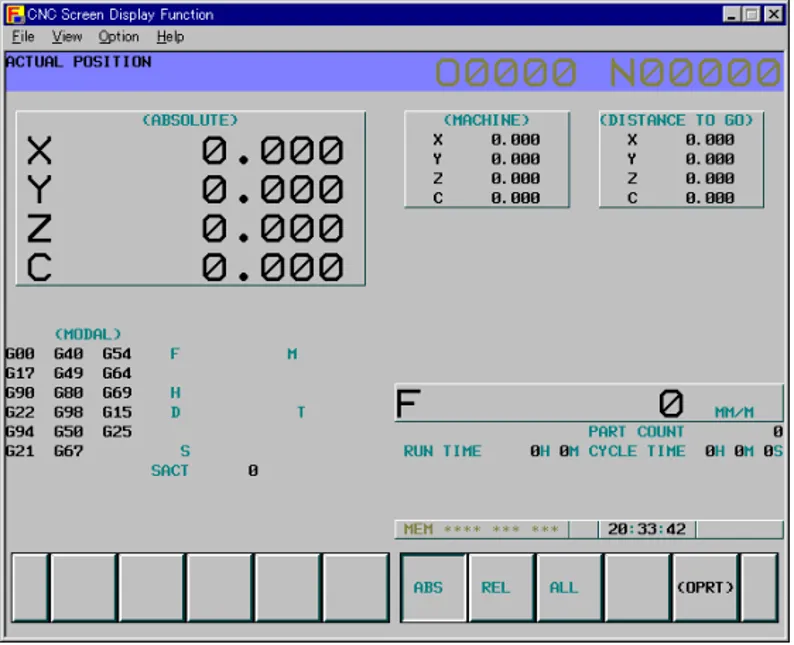

3. CNC DISPLAY FUNCTION（CNC 画面显示）

• 满足需求：传输程序、机床状态监控

• 核心特点：

• 将 CNC 画面完全转移到 PC 上（支持 CNC 黑屏操作），实现 PC 端直接操控。

• 可同时显示多台 CNC 画面。

• 结合 CNC 画面双重显示功能（S884），可在 NC 和 CNC 上同步显示画面。

• 常用于 Panel i（内嵌 PC 型系统），也可用于车间管理（非首选场景）。

4. Machining Status Monitor Package（运转状况管理软件包）

• 满足需求：机床状态监控

• 核心特点：

• 以 Excel 表格形式输出机床运转信息，便于数据提取与分析。

• 仅支持 0i-D 系列以后的系统。

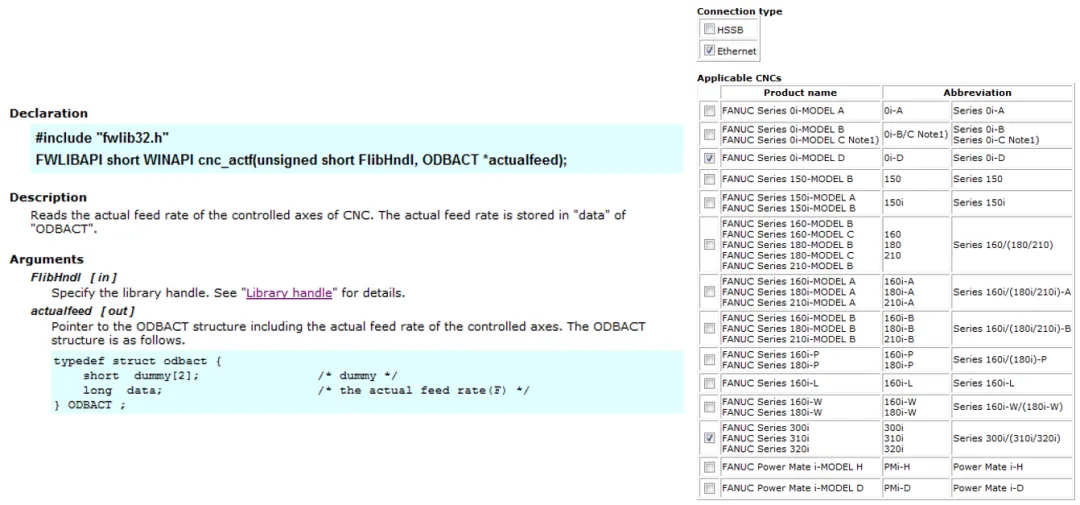

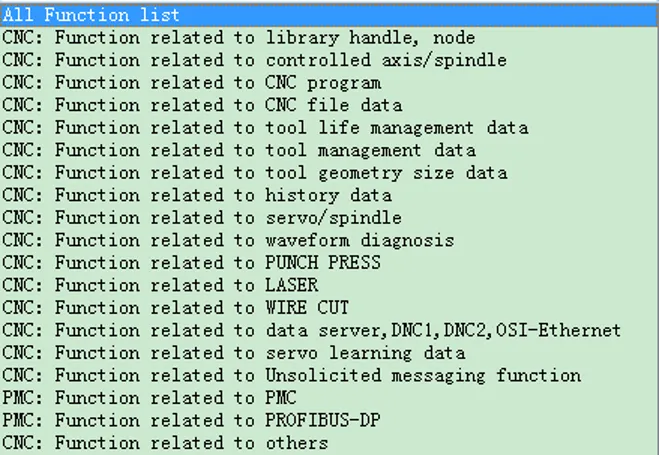

5. FANUC Open CNC Drivers and Libraries 2（FOCAS2 开放 CNC 驱动库）

• 满足需求：传输程序、机床状态监控、加工信息集中管理

• 核心特点：

• 发那科官方提供的函数库，包含丰富的系统数据读写与操作接口。

• 支持 VB、C、C++、C# 等多种编程语言，用户可按需自由开发。

• 支持 HSSB（Panel i 专用）及 Ethernet 通信。

• 兼容多种发那科系统，功能扩展性最强。

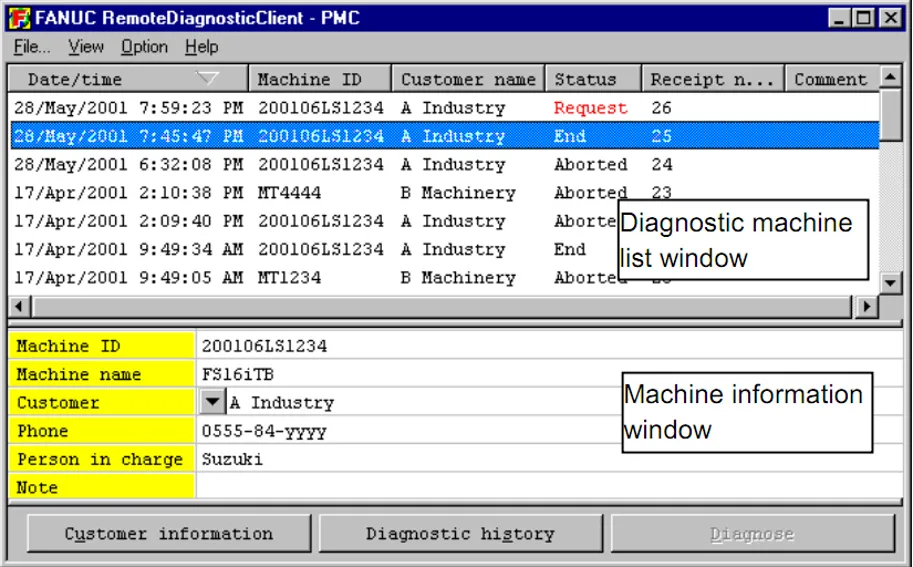

6. Machine Remote Diagnosis Package（机床远程诊断包）

• 满足需求：传输程序、机床状态监控

• 核心特点：

• 支持跨互联网远程监控，打破地域限制。

• 集成功能：CNC 画面显示、BOP2、LadderⅢ、FOCAS2，实现一站式远程维护。



三、各软件特点对比

四、FANUC 软件订货号一览

1. 软件光盘订货号

2. 系统功能订货号

五、总结

FANUC 针对不同车间管理场景提供了分层级的软件解决方案：

• 基础需求（程序传输、多机监控）：优先选择 BOP2，兼顾功能与易用性；

• 定制化开发需求：选择 FOCAS2，通过编程实现个性化车间管理系统；

• 远程维护需求：选择 机床远程诊断包，集成多工具实现跨地域支持；

• 数据记录需求：0i-D 系列可搭配 运转状况管理软件包，以 Excel 形式输出加工数据。

通过合理搭配 FANUC 软件，可显著提升车间管理的效率与数字化水平。
