夜雨聆风上一期介绍了 nanoZ，这次趁热打铁，再介绍一款 128 通道的阻抗测量仪：Imp。两者的基本测量原理相同，都是给电极施加一个很小的正弦测试信号，再根据电压、电流和相位关系计算电极阻抗。Imp 的通道数更多，频率范围也更宽，适合在实验台环境、体外（in vitro）和体内（in vivo）条件下使用。

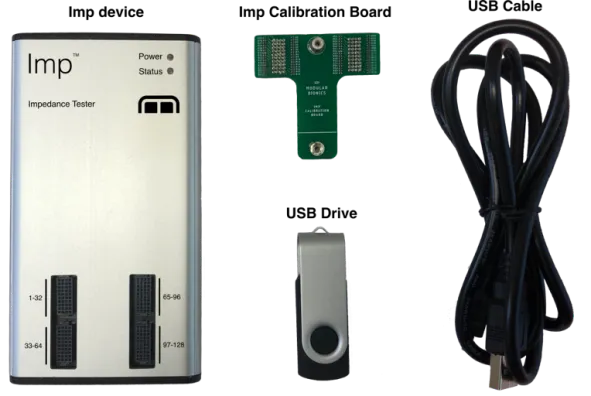

图 1 Imp 主机、校准板、USB 数据线和安装 U 盘
说明：本文以 2023 年 2 月版《Imp User Manual》为主要依据，并结合 Imp V2 产品资料和实际使用经验整理。不同软件版本的界面可能略有差异，尤其是 Electroplate 功能，请以用户实际安装的软件版本为准。
1
先说一下测量原理
Imp 是一台 128 通道阻抗测量仪。测量时，设备向电极和参考端之间施加低电压、低电流的正弦信号，再测量返回电流以及电压、电流之间的相位差，从而得到阻抗幅值和相位。Imp 的测试信号为 4 mV 峰峰值正弦波；在高阻抗量程下，最大测试电流为 2.8 nA RMS（这里的RMS表示交流电流的有效值）。较小的测试信号能够减少明显的刺激和电化学反应，适合体外和体内阻抗测试。
1. 阻抗为什么会随频率变化？
阻抗不只是电阻。它包含电阻成分和随频率变化的电抗成分。神经电极浸入生理盐水或组织液后，电极-电解液界面会表现出明显的电容特性，因此同一个电极在不同频率下测到的阻抗并不相同。
为了便于理解，可以先把电极简化成下面的等效电路：溶液和导线电阻 Rs 串联一个由界面电容 Cdl 与电荷转移电阻 Rct 构成的并联支路。实际电极通常比这个模型更复杂，但这个简化模型足以解释为什么频率越高，电容支路的影响越明显。
图 2 电极-电解液界面的简化等效电路
2. 为什么通常看 1 kHz 下的阻抗？
行业里最常见的做法，是把 1 kHz 下的阻抗作为一个快速比较指标。这里需要把说法讲准确：并不是神经元放电只集中在 1 kHz，而是细胞外动作电位通常覆盖几百赫兹到数千赫兹，1 kHz 位于常用 spike 记录频段内，也长期被作为神经电极的标准比较点。固定在同一个频率测量，方便比较不同通道、不同批次，以及植入前后的变化。
不过，1 kHz 只是一个单点指标。它适合快速检查通道是否开路、短路或明显异常，但不能完整代表电极的噪声、记录质量和整个频段内的电化学特性。需要进一步分析时，应测量多个频率下的阻抗幅值和相位。
3. 阻抗是不是越低越好？
不能简单地说越低越好。阻抗过高可能增加热噪声，或者在某些前端电路中造成信号衰减；但如果单纯通过增大电极几何面积来降低阻抗，又可能降低空间分辨率。实际设计中常通过表面粗化或涂层增加有效表面积，在不明显增大几何尺寸的前提下降低界面阻抗。
不同材料、位点尺寸、表面涂层和使用场景对应的合理阻抗范围差别很大。因此，不建议给所有电极统一规定一个“合格阻抗值”，更可靠的做法是参考电极厂家的规格，并在相同频率、相同溶液和相同连接条件下进行比较。
2

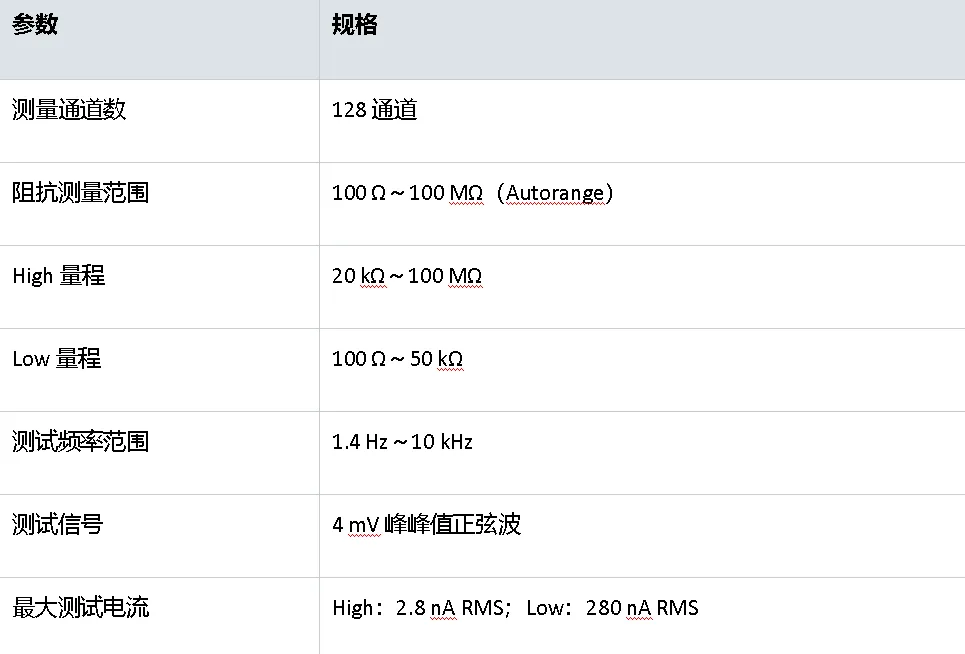

Imp 的主要参数
3
开箱和主机介绍
标准配置主要包括：
Imp 主机
USB 数据线
Imp 校准板（T 形 PCB）
含 Imp App 和用户手册的 USB 闪存盘

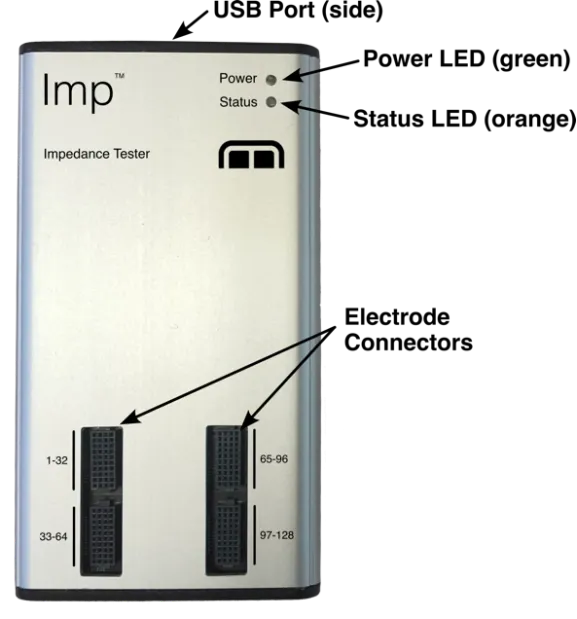

Imp 主机正面有四组电极接口，分别对应 1～32、33～64、65～96 和 97～128 通道。
侧面是 USB 接口，顶部有两个指示灯：
绿色 Power 指示灯：正常工作时常亮；连接电脑或软件识别设备时可能短暂闪烁。
橙色 Status 指示灯：测量或设备忙碌时常亮；切换通道或频率时可能短暂熄灭。
4
正确连接
1. 先安装 U 盘中的 Imp App。Windows 和 macOS 都有对应版本。
2. 使用 USB 数据线将 Imp 连接到电脑，打开软件，等待软件自动识别设备。
3. 连接电极或转接线，并确认通道映射与实际引脚一致。
4. 将 R1 参考端连接到电解液，再开始阻抗测量。
R1、R2 和 R3 要特别注意
R1 是测试电压输出端，必须与电解液形成有效连接。四组接口中的 R1 在设备内部相互连接，因此只需要建立一个可靠的电解液参考连接。R2 和 R3 是预留端，目前不应连接任何导线，需要保持悬空。
我们制作的转接线上会用圆点标记参考端方向。连接时，圆点方向应与 R1 所在方向一致。这里的“参考端”是阻抗测试电流回路的一部分，不等同于设备保护地。

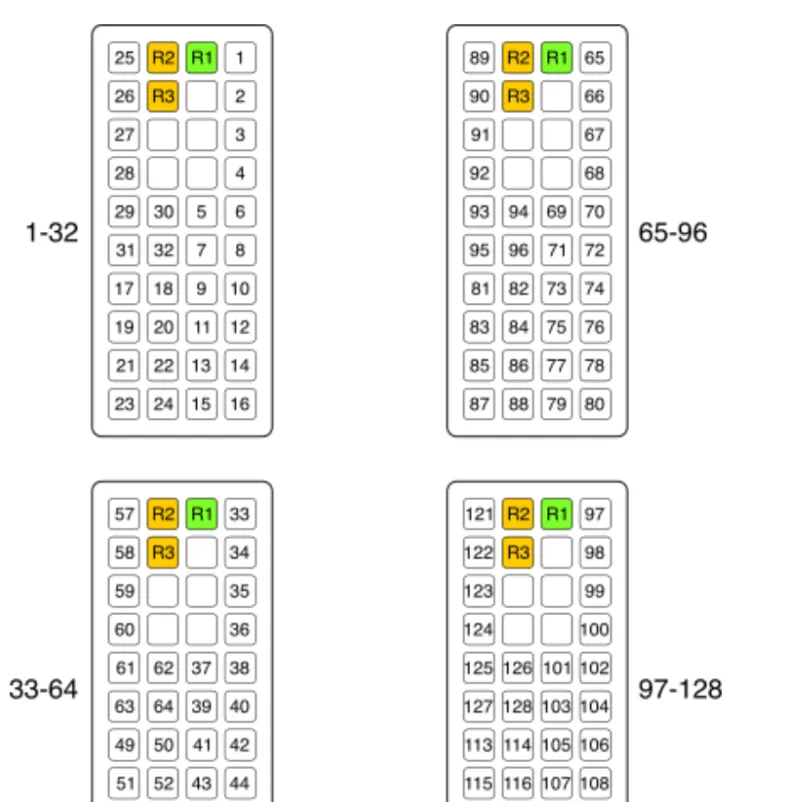

图 4 Imp 接口中的 R1、R2、R3 位置示意
容易出错的地方：如果 R1 没有接入电解液，或者转接线方向接反，可能出现所有通道都无结果、阻抗异常偏高。
Imp 手册说明设备可以随时断开连接，但在正在测量或校准时，不建议直接拔掉 USB。尤其在校准过程中，必须等软件状态回到 Ready 后再断开。
5
软件操作
2023 版手册中的 Imp App 主要有 Impedance、Maps 和 Utilities 三个标签页。Imp V2 的当前产品资料还包含 Electroplate 电镀功能；如果你的软件界面中没有该标签页，说明所用版本不同，以实际软件为准。
1. Impedance：阻抗测量
这是日常最常用的页面。
测量前主要确认四项：测试频率、阻抗量程、通道映射和需要启用的通道。
设置完成后，点击 Start Measuring 开始测量。数据表会实时显示阻抗幅值和相位，完成后可以保存为制表符分隔的纯文本文件，后续可用 Excel 或 MATLAB 整理。

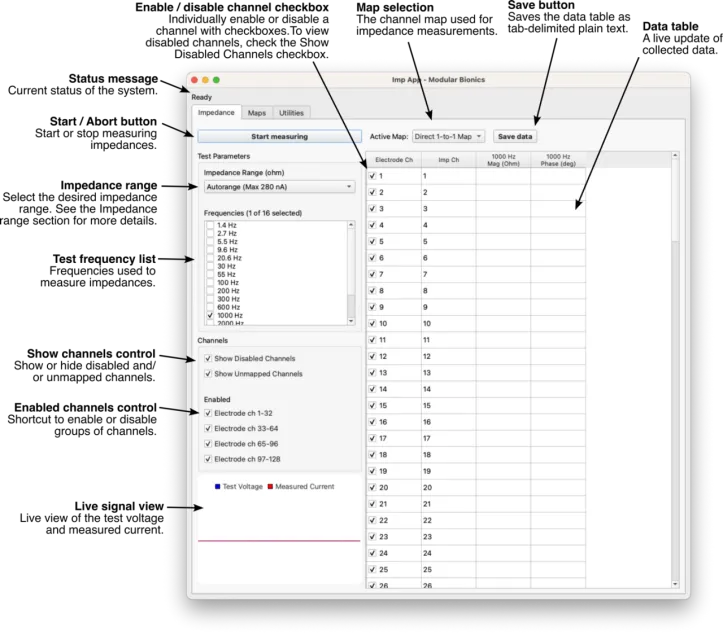

图 5 Impedance 标签页主要功能
测试频率默认通常选择 1 kHz。需要做更完整的电极状态分析时，可以同时选择多个频率，获得不同频点下的阻抗幅值和相位。
阻抗量程有三种：
Autorange（自动量程）：覆盖范围最大，适合不确定电极阻抗时使用；如果某个结果需要多次切换量程，速度可能稍慢。
High（高量程）：范围为 20 kΩ～100 MΩ，最大测试电流最低，适合高阻抗电极，或者需要尽量减小测试电流的实验。
Low（低量程）：范围为 100 Ω～50 kΩ。如果所有电极都处于低阻抗范围，速度可能快于 Autorange。
实际使用时，如果不确定阻抗范围，先用 Autorange 最稳妥。已知是高阻抗微电极，可以选择 High；低阻抗阵列则可以选择 Low。
2. Maps：通道映射
电极或转接器上的通道编号，往往不一定与 Imp 的物理通道一一对应。Maps 的作用，就是告诉软件“某一个电极通道实际接到了 Imp 的哪一个通道”，并决定结果显示顺序。
软件默认带有 Direct 1-to-1 Map，适用于通道直接一一对应的情况。如果使用自定义转接线，应按照实际引脚关系新建并保存一个 Map。修改已存在的映射时，需要先 Unmap，再重新建立对应关系。

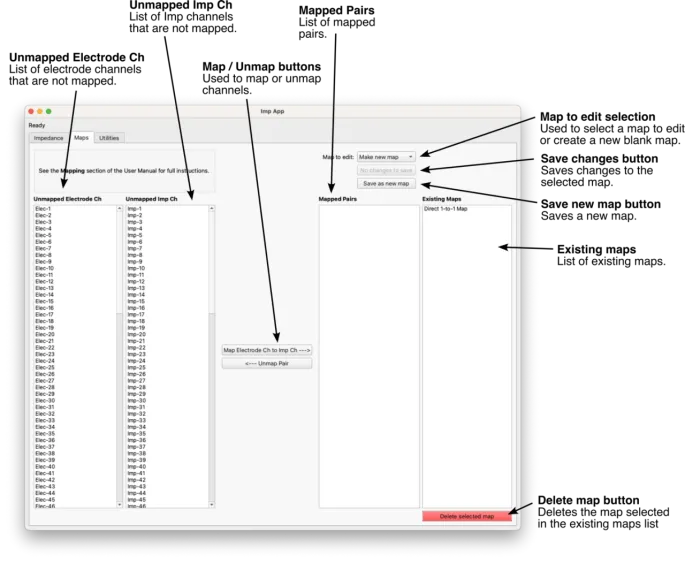

图 6 Maps 标签页：建立电极通道与 Imp 通道的对应关系
3. Electroplate：恒流电镀 / 电化学处理
Imp V2 支持对电极进行恒流电镀。该功能必须在合适的电解液或电镀液中进行，可用于金属沉积、表面处理或清洁。电镀会真实改变电极表面，不是一个无损测试功能。
电镀后阻抗下降，是沉积层增加了有效表面积，即让电极表面变得粗糙（大概这么理解吧）。
Imp V2 产品资料给出的电镀能力为 ±12 µA 恒流范围、±5 V 顺应电压，电流分辨率约 5 nA。
电镀结果，电荷量不是唯一因素。结果还会受到电极材料、位点面积、电流、电镀液成分与浓度、顺应电压以及表面初始状态等 影响。因此，不建议把一个固定的电流和时间直接套用到所有电极上。
更稳妥的操作思路是：
1)优先使用电极厂家提供的 protocol。
2)从小电流、短时间开始，一次处理后立即重新测量阻抗。
3)分段进行，不要为了追求更低阻抗而一次长时间处理。
4)对于商业硅探针，除非厂家明确允许并给出参数，否则不建议自行电镀。
4. Utilities：校准、固件和版本信息
Utilities 标签页用于执行校准、查看设备和软件版本，并在支持的版本中进行固件相关操作。Imp 出厂时已经完成设备专属校准，校准数据保存在设备内部。官方手册建议每年重新校准一次。
6
校准板怎么用
随设备提供的 T 形 PCB 是 Imp 校准板。它内部包含不同阻值的电阻、电容、短路和开路通道，可以做两件事：
快速验证：连接校准板后，在Impedance标签页进行测试，将测量结果与手册附录C中的标称值进行比较，用于初步检查设备的测量状态。
正式校准：安装校准板并预热至少30分钟后，在Utilities标签页点击Calibrate，按照软件提示完成设备重新校准。校准过程中不要触碰或断开设备，并尽量远离电磁干扰。
需要注意，电容的阻抗会随频率变化，不能拿一个固定阻值去比较所有频率；理想电阻的阻抗基本不随频率变化，但大阻值电阻在高频下也会受到寄生电容影响。
正式校准步骤
1. 将 Imp 连接到电脑。
2. 按照正确方向安装校准板。
3. 连接校准板后预热至少 30 分钟。
4. 将设备放在远离电磁干扰的位置，校准过程中不要触碰设备。
5. 进入 Utilities 标签页，点击 Calibrate，并按照弹窗完成操作。
6. 校准过程中 Status 指示灯会闪烁，不要断开 USB。
7. 当 Status 指示灯熄灭，软件状态由 Calibrating 变为 Ready，校准完成。
7
最后总结
Imp 的操作并不复杂，日常阻抗测试最关键的是三件事：
R1 参考端正确接入电解液；
通道映射与实际转接线一致；
在相同频率和相同测试条件下比较结果。
一般可以先用 1 kHz 和 Autorange 完成快速检查。如果需要了解电极在整个频段内的状态，再增加多个测试频率。Electroplate 会改变电极表面，应当作为有明确目的的电化学操作来使用，而不是看到阻抗高就随意处理。
资料依据和版本说明：
Modular Bionics Inc. Imp User Manual, February 2023 Revision.
本文根据产品手册、产品资料和实际使用经验整理，部分文字使用 AI 辅助整理和润色，技术内容已人工核对。具体操作请以设备实际版本、电极厂家要求和正式技术文件为准
