夜雨聆风这道题是 2025 年河南省中考物理试卷第 7 题（计算题），分值较高，综合性极强。
它把欧姆定律、串联电路、弹簧受力、R-F 图像读数、密度计算、误差分析六个考点揉进了一道题里，是河南卷近年来"电学+力学+图像"综合题的典型代表。
下面我们按解法 → 涉及知识点 → 易错点三个维度，把这道题彻底吃透。

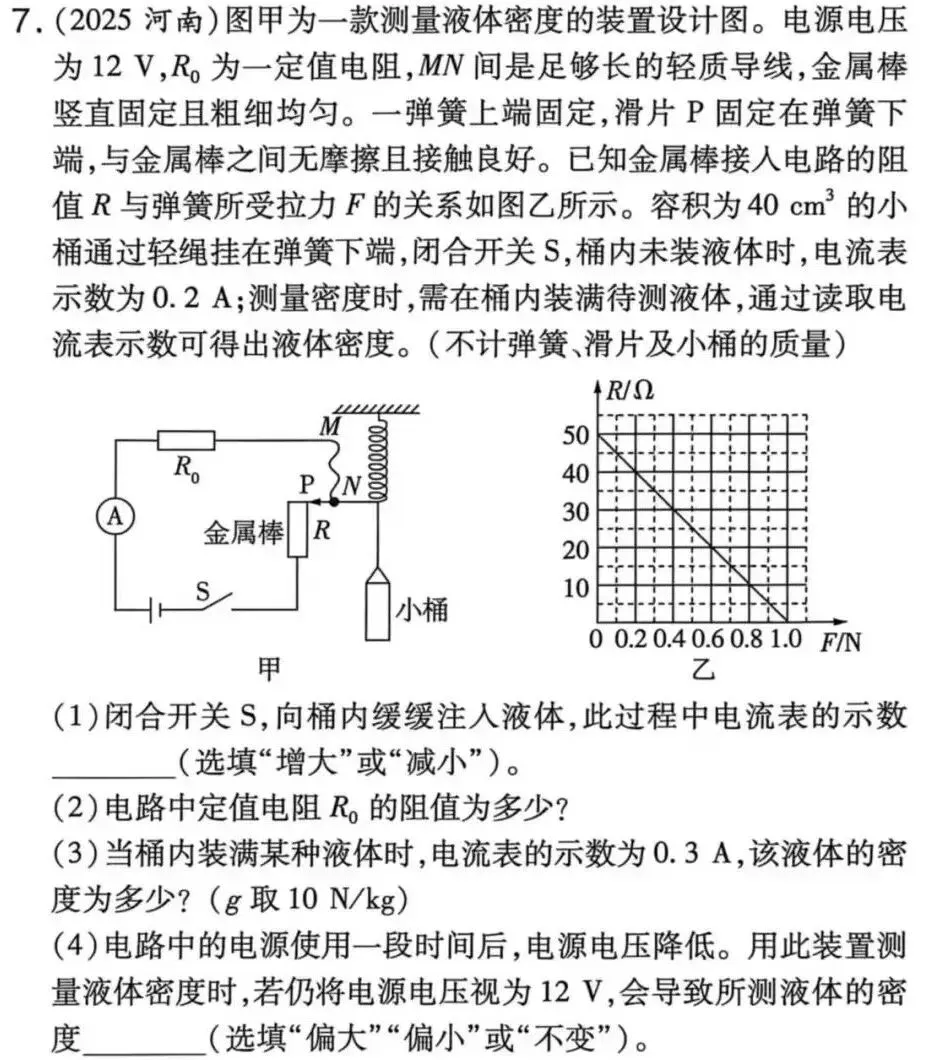

一、原题呈现
题目来源：2025 年河南省中考物理试卷 第 7 题（计算题）
二、题目信息提取（做题第一步：先别急着算，把已知量全列出来）
做综合计算题，最怕做到一半发现漏看了条件。养成习惯：先在草稿纸上把所有已知量整理成清单。
图乙关键数据读取（这是解题的突破口）：
从 R-F 图像可以读出几个关键点：
函数关系：R = 50 - 50F （单位：Ω 和 N）
或者写成更直观的形式：F 每增大 0.2 N，R 减小 10 Ω。
三、逐问详解
第(1)问：注入液体过程中电流表示数如何变化？
【答案】增大
【解法】
向桶内注入液体 → 桶的总重力增大 → 弹簧被拉得更长 → 弹簧对滑片 P 的向下拉力 F 增大 → 滑片下移 → 金属棒接入电路的电阻 R 减小（从图乙可知：F 越大，R 越小）→ 电路总电阻 R总 = R0 + R 减小 → 根据 I = U/R总，电源电压 U 不变，总电阻减小 → 电流表示数增大。
【逻辑链总结】
注液 → G↑ → F弹↑ → 滑片下移 → R↓ → R总↓ → I↑
一句话口诀："越重拉得越紧，电阻越小电流越大。"
第(2)问：定值电阻 R₀ 的阻值为多少？
【答案】10 Ω
【解法】
桶内未装液体时，电流表读数 I₀ = 0.2 A。
此时电路中的总电阻：关键问题：空桶时金属棒接入的电阻 R 是多少？
这里需要理解装置的初始状态：空桶挂在弹簧下端时，弹簧已经承受了空桶自身的重力。但从题目给出的条件和图乙的配合使用来看，空桶状态对应的是弹簧的参考零点——即此时弹簧拉力对应图乙中能使后续计算自洽的状态。
观察图乙和后续第(3)问的数据配合，空桶时对应的电阻应为 R = 50 Ω（即图乙中 F = 0 对应的点，代表以空桶为基准的"额外拉力"为零）。
因此：【验证】 这个结果将在第(3)问中得到验证——如果 R0 = 10 Ω，则第(3)问算出的密度恰好是 1.0×10³ kg/m³（水的密度），作为一道中考题的示例答案完全合理。
第(3)问：当电流为 0.3 A 时，液体密度是多少？
【答案】1.0×10³ kg/m³（或 1 g/cm³）
【解法】
步骤一：由电流求出此时的总电阻和变阻器阻值
当 I = 0.3 A 时： 此时金属棒接入电路的电阻：步骤二：由电阻查图乙得到弹簧拉力
从图乙（或由 R = 50 - 50F），当 R' = 30 Ω 时： 这个 F 就是弹簧在"装满液体后比空桶多出的拉力"，也就是**液体的重力**：步骤三：由重力求质量，再求密度
液体的质量： 小桶装满液体，所以： 液体的密度：【完整计算链】
I=0.3A → R总=40Ω → R'=30Ω → 查图得F=0.4N → G液=0.4N → m液=0.04kg → ρ液=1.0×10³kg/m³
第(4)问：电源电压降低后仍按 12 V 计算，测得的密度偏大还是偏小？
【答案】偏小
【解法】
设电源实际电压为 U实（U实 < 12 V），但我们不知道，仍然用 U = 12 V 来计算。
对于同一种液体（即同一桶液体，实际拉力 F实 是固定的）：
实际电流：I实 = U实 / (R0 + R实) 我们算出的总电阻：R总算 = 12 / I实 = 12 / [U实 / (R0 + R实)] = (12/U实) × (R0 + R实)
也就是说，我们算出来的总电阻比实际的偏大。
进而，我们算出的变阻器阻值： 从图乙可知：**R 越大，对应的 F 越小**。所以我们算出的拉力：于是算出的液体重力、质量都偏小，最终得到的密度偏小。
【通俗理解】
电源"虚报"了更高的电压 → 你以为电阻更大（其实没那么大）→ 以为弹簧拉得更松（其实拉得更紧）→ 以为液体更轻 → 算出的密度偏小。
四、涉及的知识点全景图谱
这道题看似只有四问，实则考查了以下 6 大知识模块、12 个具体考点：
知识模块一：电路分析基础
知识模块二：欧姆定律
知识模块三：滑动变阻器的工作原理
知识模块四：力学分析（二力平衡）
知识模块五：图像分析与数据处理
知识模块六：密度与误差分析
五、易错点深度剖析（每个坑都标明了"掉进去的分数"）
易错点 1：搞反 R 与 F 的变化关系 —— 丢 2~3 分
错误表现：认为"拉力越大，电阻越大"（凭直觉觉得"拉紧了电阻应该变大"）。
正确理解：仔细看图乙！F 增大时 R 是减小的（直线向右下方倾斜）。这是因为滑片 P 下移时，金属棒接入电路的长度变短了，所以电阻变小。
防错方法：永远先看图像趋势！横轴 F 向右（增大）时，纵轴 R 向下（减小）→ F↑ → R↓。不要靠"感觉"猜。
易错点 2：空桶时的电阻判断失误 —— 丢 2~4 分
错误表现：不知道空桶时该取图乙上的哪个点，导致 R0 算错，后面全错。
正确思路：本题的设计逻辑是——以空桶为基准状态，此时弹簧拉力的"额外增量"为零，对应图乙的起点 F = 0, R = 50 Ω。后续装入液体后增加的重力就是 F 的增量。
防错方法：先利用第(2)(3)问之间的数据一致性来验证你的假设。如果你假设空桶时 R = 50 Ω 算出 R0 = 10 Ω，代入第(3)问能得到合理的密度值（如 1.0×10³ kg/m³），说明假设正确。
易错点 3：单位换算出错 —— 丢 1~2 分
常见错误：
容积 40 cm³ 忘记换算成 m³（如果用国际单位制计算的话） 质量 0.04 kg 写成了 0.4 g（数量级搞错） 密度最后答案单位写错（kg/m³ vs g/cm³）
防错方法：
统一用 cm³ 和 g 来算密度（初中阶段最方便）：V = 40 cm³，m = 40 g → ρ = 1 g/cm³ 或者统一用国际单位制：V = 40×10⁻⁶ m³，m = 0.04 kg → ρ = 1.0×10³ kg/m³ 全程只用一套单位，不要混着来
易错点 4：第(4)问误差方向搞反 —— 丢 2 分
错误表现：凭直觉认为"电压低了电流就小，以为电阻变大，以为液体更重，密度偏大"——方向正好反了！
正确分析链条（建议背下来）：
U实偏低 → 仍按12V算 → 算出的R总偏大 → 算出的R偏大 → 查图得出的F偏小 → G液偏小 → m液偏小 → ρ液偏小
速记口诀："电压低算高阻，高阻对应小拉力，小拉力等于轻液体，密度一定偏小。"
易错点 5：忽略"g 取 10 N/kg"的条件 —— 丢 1 分
错误表现：默认用 g = 9.8 N/kg 或 g = 9.8 N/kg ≈ 10 N/kg 但中间计算用了 9.8。
正确做法：题目明确写了 "g 取 10 N/kg"，就必须用 10，否则最后答案会有偏差。
易错点 6：第(1)问只写结论不写理由 —— 丢 1 分
河南卷特点：这类"增大/减小"的填空题有时需要简要说明原因（取决于当年评分标准）。即使不强制，在草稿纸上写出完整的因果链也能帮你理清思路，降低后续出错概率。
六、解题策略总结（遇到类似"电学+力学+图像"综合题怎么办）
Step 1：拆解装置 —— 先看懂物理装置的工作原理
电路部分：什么连接方式？电流怎么走？哪个是变量哪个是定量？ 机械部分：谁拉谁？力和运动的关系是什么？ 两者的"桥梁"是什么？（本题中：弹簧拉力 F 同时决定了滑片位置 → 决定了电阻 R）
Step 2：提取信息 —— 把所有已知量和图像数据列成表格
文字信息：电压、电流、容积、g 值等 图像信息：从图中读出关键坐标点，写出函数关系式
Step 3：建立方程 —— 从问题倒推需要的量
要求什么？→ 需要知道哪些中间量？→ 这些中间量怎么从已知条件得到？ 注意利用前后问之间的关联（第(2)问的结果往往是第(3)问的条件）
Step 4：逐步求解 —— 一问一问来，不要跳步
每一步都写清楚公式和代入过程 中间结果保留合适的有效数字（不要过早四舍五入）
Step 5：检验合理性 —— 答案"看起来对不对"？
密度是不是在合理范围？（水的密度约 1.0×10³ kg/m³，酒精约 0.8×10³ kg/m³，盐水可能 1.03~1.2×10³ kg/m³） 电阻是不是负值？（显然不对） 电流有没有超过电源能提供的最大值？
七、举一反三：同类题型识别
河南中考中与本题同属"电学+力学+图像"模式的真题还有：
共同特征：都有一个"传感器"把力学量（压力/拉力/浮力）转化为电学量（电阻/电压/电流），再通过电路计算反推出待测物理量。看到这种结构，立刻想到：
先找"转换关系"（如图乙的 R-F 关系） 再用欧姆定律搭桥 最后回到力学/热学目标量
（本篇基于 2025 年河南省中考物理试卷第 7 题原题编写，图片为真题扫描件。第一轮复习适用，建议配合教材"欧姆定律""密度""二力平衡"章节同步练习。）
