第2章:AI服务器整体架构全景-2.2 AI服务器的四大子系统

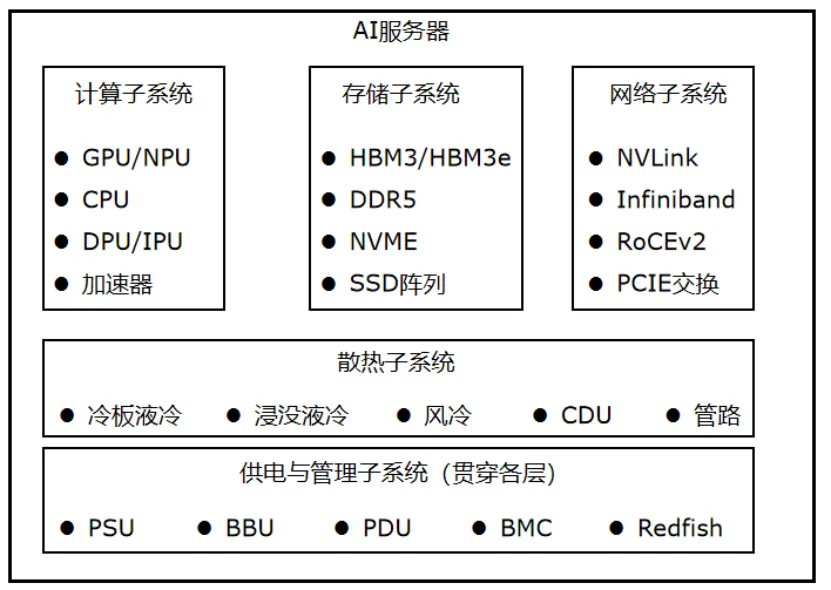

2.2.1 系统架构全景图

AI服务器的复杂性远超传统服务器设计，它不再是“CPU+内存+硬盘+网卡”的简单组合，而是由计算、存储、网络、散热、供电与管理五大子系统紧密耦合的集成系统。各子系统之间相互依赖、彼此制约，共同决定了服务器的算力密度、能效比和可维护性。

计算子系统是AI服务器的“大脑”，主要以GPU/NPU为绝对核心，而CPU退居为数据搬运和任务调度的配角。8卡GPU则通过NVLink全互联，形成统一的显存域和计算池。DPU/IPU等基础设施处理器逐渐成为系统的标配，用于卸载网络、存储和虚拟化开销，进一步来释放CPU的资源。

存储子系统采用分层设计，GPU侧的高速HBM用于存储模型参数和激活值，单卡配置为80GB容量，带宽可达3.35TB/s；CPU侧的DDR5内存作为数据缓冲作用，容量为1至2TB；本地NVMe SSD配置为2至4块，用于承载操作系统和训练数据缓存使用。外部并行文件系统（如Lustre）则通过高速网络接入集群，与上述各层共同构成完整的存储层次体系。

网络子系统是分布式训练的关键。节点内的GPU通过NVLink/NVSwitch高速互联（单向带宽900GB/s）通信，节点间通过InfiniBand或RoCEv2互联（8×400Gbps）通信。PCIe交换芯片用于扩展GPU与网卡、存储之间的连接拓扑结构。

散热子系统从“辅助部件”升级为“核心设计”。风冷已经逼近15kW/机架的物理承受极限，液冷（冷板式或浸没式）成为大算力集群的标配。CDU（冷却分配单元）、管路、冷板等部分组成了精密的散热网络。

供电与管理子系统贯穿所有层级，高压直流或交流电源模块（PSU）、备用电池单元（BBU）和电源分配单元（PDU）共同组成完整的供电链路结构；基板管理控制器（BMC）和Redfish协议则承担远程监控、健康管理与故障恢复等管理职能，共同构成覆盖供电与运维的完整闭环体系。

架构洞察：AI服务器的设计本质是在功耗、散热、信号完整性和物理空间的多重约束下，追求“算力密度”和“能效比”的极致。各子系统不再独立优化，而是需要全局协同。例如，选择液冷不仅影响散热子系统，还决定了GPU的布局（更紧凑）、供电设计（更高密度）和可维护性（更复杂）等工作。理解这种耦合性，是架构师进行系统级设计的基础。

2.2.2 子系统间的依赖关系：最短的木板决定系统性能

AI服务器不是独立子系统的简单堆叠，而是一个高度耦合的集成系统。各子系统之间存在复杂的依赖关系，任何一环的性能短板都会通过依赖链条传导，最终体现为MFU下降和训练时间延长。架构师的核心能力，正是在于识别这些依赖链，并确保子系统之间的平衡设计。

一、关键依赖链路：从存储到计算的完整数据流

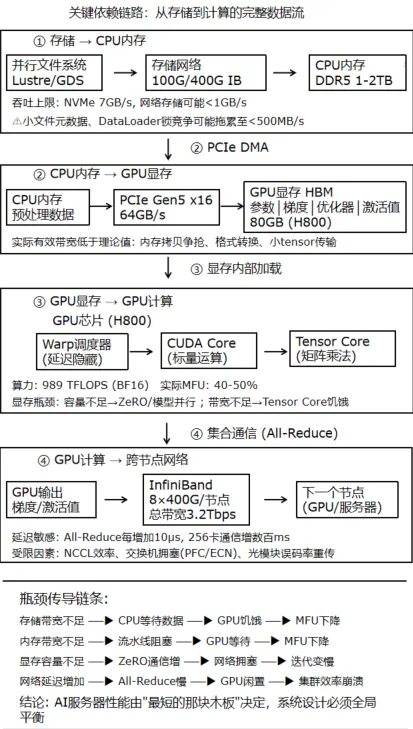

一个训练样本从存储介质到完成计算的完整路径，揭示了子系统之间的依赖关系

数据流各阶段的详解如下：

①第一阶段：从存储到CPU内存的数据加载

训练数据从并行文件系统（如Lustre、GPUDirect Storage、Ceph）或本地NVMe的SSD中读取，通过PCIe总线或网络（InfiniBand/RoCE）传输到CPU主内存内。这一阶段的吞吐能力受限于多个因素：存储介质的IOPS和顺序读写带宽（NVMe可达7GB/s，但网络存储可能降至1GB/s以下）、存储网络的带宽和延迟（100GbE对比400Gb IB）、以及文件系统元数据性能（小文件读取时尤为严重）等。数据加载器（DataLoader）的工作线程数、预取缓冲区大小也会显著影响数据的有效带宽。例如一个配置不当的PyTorch DataLoader，即使后端是高性能Lustre，实际读取带宽也可能会被锁竞争拖累到不足500MB/s。

②第二阶段：从CPU内存到GPU显存的数据传输

CPU将预处理好的数据从主内存复制到GPU显存中，通常通过cudaMemcpy或零拷贝技术（如cudaHostAlloc）来完成。这一阶段的带宽上限由PCIe接口决定：PCIe的Gen4 x16的理论带宽为32GB/s，PCIe的Gen5 x16为64GB/s。然而，实际有效带宽往往低于理论值——内存拷贝与内核执行争抢PCIe带宽、内存布局不连续（如分片的tensor）、以及CPU-GPU之间的数据格式转换（如从NCHW转为NHWC）都会降低有效吞吐率。在某些异步实现中，拷贝操作可以与计算重叠（cudaMemcpyAsync），但如果依赖关系未正确管理，同步开销反而会引入额外延迟。

③第三阶段：GPU显存上的计算执行

GPU从其高带宽显存（HBM）中读取数据，执行矩阵乘法、卷积、注意力等计算任务。这一阶段的性能受限于HBM带宽（H800为3.35TB/s）和显存容量。显存容量决定了单卡能否容纳完整的模型、梯度和优化器的状态——对于70B模型，即使使用ZeRO-3进行优化，每卡仍需约8-12GB存储模型分片，加上激活值、临时缓冲区，80GB的HBM常常捉襟见肘。当显存不足时，系统会使用显存交换（swap to CPU memory）或梯度检查点（activation checkpointing）等，前者引入PCIe传输延迟，后者却增加约30%的重计算开销。

④第四阶段：从GPU计算到跨节点网络通信

GPU完成本节点的前向和反向计算后，需要通过集合通信（如All-Reduce、All-Gather）将梯度或中间结果与其他节点同步。这一阶段的性能由网络带宽和延迟共同决定。单节点8卡H800通常配置8个400Gbps的InfiniBand端口，总聚合带宽为3.2Tbps（单向）。然而，实际可达的有效带宽受限于：NCCL通信库的效率（算法选择、拓扑感知）、网络交换机的拥塞控制（PFC、ECN）、以及光模块的信号质量（误码率导致重传）等。在一个32节点（256卡）的All-Reduce操作中，若网络延迟每增加10微秒，整体通信时间可能增加数百毫秒，直接拖慢迭代速度。

二、瓶颈传导效应：短板如何拉低全局性能

任何一个子系统的性能不足，都会沿依赖链条来传导，最终体现为GPU闲置和MFU下降。以下逐一分析各类瓶颈的传导机制和量化影响。

①存储子系统性能不足引发的GPU空闲与MFU下降

当并行文件系统的读取带宽低于数据消耗速率的时候，CPU将花费大量的时间等待数据从磁盘到达内存。例如一个千亿参数模型的训练，数据加载需求可能达到5-10GB/s（每GPU）。若存储系统只能提供2GB/s的带宽，CPU的数据预处理流水线将频繁的空转。此时GPU早已完成上一batch的计算，被迫闲置等待。典型现象是：nvidia-smi显示GPU利用率（GPU-Util）的周期性从90%以上跌落到10%以下，同时iostat显示存储设备为100%的繁忙状态。解决方案是多层次缓存策略：通过本地NVMe的SSD作为L1缓存，内存预取缓冲区作为L2缓存，远端并行文件系统作为L3持久存储。同时启用GPUDirect Storage（GDS）让GPU直接从NVMe中读取数据，绕过CPU内存，减少一次拷贝和CPU的参与。在极端情况下，可考虑数据格式的转换（如将数千个小JSON文件合并为几个大的.mds或.arrow文件），大幅降低元数据的开销。

②内存带宽不足导致的数据流水线阻塞

即使存储子系统带宽充足，CPU自身也可能成为瓶颈。数据解码（JPEG解压、tokenization）、数据增强（随机裁剪、颜色抖动、mixup）、batch组装等操作均消耗CPU计算和内存带宽。若DDR5内存带宽不足（或CPU核心数不够），数据处理速度赶不上GPU的消耗速度，流水线就会阻塞。典型现象是：GPU的“数据加载时间”指标（可通过PyTorch Profiler查看）持续超过计算时间的10%，同时CPU利用率飙升至100%。量化评估为：训练一个图像分类模型，使用8个CPU核心做数据增强时，预处理吞吐约2,000 images/s；若GPU需要5,000 images/s，CPU将明显滞后。解决方案包括以下：将数据预处理移至GPU中（如NVIDIA DALI，利用GPU的并行能力做图像解码和增强）、使用更轻量的数据增强策略、或增加CPU核心数和内存通道数（例如从2通道升级到8通道，内存带宽翻4倍）。

③显存容量不足引发的ZeRO通信增加与计算拖慢

当GPU显存无法容纳完整的模型参数、梯度和优化器状态时，必须依赖ZeRO或模型并行策略将数据分片到多卡中。但分片策略（尤其是ZeRO-3）会显著增加通信量：在前向传播前，需要All-Gather收集参数分片；在反向传播后，需要Reduce-Scatter分散梯度。假设一个70B模型，使用BF16的精度，总显存需求约560GB。若每卡只有80GB，必须至少分片到8卡（560/8=70GB，勉强容纳）中，但是这也意味着每次迭代有大量参数需要在卡间收集和分散，额外增加的通信量可占迭代总时间的30-40%。典型现象是：NCCL通信时间占比异常升高（>30%），同时显存使用接近100%（可使用nvidia-smi或dcgmi监控）。解决方案包括：选择更大显存的GPU（如H200的141GB，或A100 80GB）、使用更激进的分片策略但会牺牲通信效率、或优化模型架构（如使用LoRA减少可训练参数）。在极端情况下，可以采用CPU卸载（offload），将优化器状态放到CPU内存，但这会引入PCIe传输延迟，因此需进行权衡分析。

④网络延迟增加导致的集群效率下降

在数据并行训练中，每次迭代结束后必须通过All-Reduce同步所有GPU的梯度。若网络延迟增加（比如拥塞、路由跳数过多、光模块故障、NCCL算法非最优），All-Reduce耗时将线性增长。更糟糕的是，同步操作要求所有GPU都完成计算才能开始通信，一旦某个节点因网络问题延迟，所有节点都会等待它——即尾部延迟效应。典型现象是：在NVIDIA Nsight Systems或PyTorch Profiler中，看到GPU在All-Reduce kernel执行期间compute利用率为0%，memory利用率接近0%（因为通信不占用计算单元）。产生的量化影响：在一个256卡集群中，若单次All-Reduce耗时从100ms增加到200ms，而每次迭代计算耗时500ms，则迭代时间从600ms增加到700ms，吞吐量下降为16.7%。解决方案包括如下方式：优化网络拓扑（叶脊架构，减少跳数）、启用NCCL的通信-计算重叠（overlap）、使用梯度压缩（如INT8量化梯度，通信量减半）、或采用分层All-Reduce（先节点内NVLink通信，再节点间网络通信）等。在软硬件协同层面，确保NCCL版本与网络硬件匹配，并使用拓扑感知调度方式（将同一通信组的进程调度到拓扑邻近的GPU上）。

⑤散热能力不足导致的GPU降频与训练时间延长

当GPU运行温度超过设计阈值（通常为85℃）时，BMC会触发降频机制，核心频率从标称值（如H800的约1.8GHz）下降至低频（如1.2GHz）值，算力损失可达30%以上。若降频仍无法控制温度，GPU将触发过热保护机制并强制关机。降频不仅影响GPU本体的核心性能，显存频率也可能同步下调，进一步加剧显存带宽瓶颈。典型现象是nvidia-smi显示温度持续在85-90℃，频率列显示受限（受限原因包括温度、功耗、电压等）。长期降频还会加速硬件老化，增加故障率。以8卡H800服务器为例，若散热不足导致GPU平均降频10%，整机有效算力下降10%，在1024卡集群中对应每年数十万美元的电费浪费和训练延期。解决方案是采用液冷，直接芯片冷却可将GPU温度控制在60-70℃，完全避免降频，同时降低风扇噪音和功耗。对于必须使用风冷的应用场景，需确保机柜进风温度不超过25℃，并且设计冷热通道完全隔离，避免热空气回流。

三、架构师洞察：投资平衡的艺术

AI服务器的性能由“最短的那块木板”决定。在实践中，一个常见的错误方式是过度投资计算子系统（如购买最顶级的GPU），却忽视存储、内存或网络等设计，导致“豪华配置跑出平庸性能”。

典型案例对比：集群A（均衡型）与集群B（失衡型）

配置项	集群A（均衡型）	集群B（失衡型）	差异分析
GPU	H800 × 8	H800 × 8	相同，非短板
存储	GPUDirect Storage + 并行文件系统	NFS over 1GbE	带宽差距100倍以上
内存	2TB DDR5 (8通道)	512GB DDR4 (4通道)	带宽差距约4倍
网络	8×400G InfiniBand	8×100G RoCE	带宽差距4倍，延迟差距2-3倍
数据加载时间占比	5%	25%	存储瓶颈暴露
All-Reduce时间占比	15%	35%	网络瓶颈暴露
MFU	48%	28%	有效算力下降42%

从上面表格能够看出：集群B的GPU采购成本与集群A相同，但在存储、内存、网络上面节省了约20%的硬件开支，却换来了MFU近腰斩的代价。按1024卡集群3年TCO约8000万美元花费计算，20%的节省（1600万美元）换来的是有效算力损失42%，这是一个灾难性的投资决策。

设计原则总结：

识别瓶颈，按需投资：使用性能剖析工具（PyTorch Profiler、NVIDIA Nsight Systems、DCGM）定位当前系统的最大瓶颈问题，将预算投入到最有效的环节。有时升级存储（从HDD到NVMe）比增加更多GPU更加划算。

追求平衡，而非极致：AI服务器设计的目标不是最大化提升单一子系统的性能，而是让各子系统在目标负载下达到最佳平衡点。计算、存储、内存、网络、散热应同步升级，避免出现“豪华GPU搭配入门级存储”的失衡配置。

预留余量，应对变化：模型规模、训练数据、并行策略都在变化。今天充足的显存，三个月后可能出现不足；今天空闲的网络，半年后可能会造成拥塞。架构设计应留有余量（例如选择更高带宽的网络、更大容量的内存），并支持模块化升级特点（如可扩展的存储节点、可增加的网络链路等）。

小结：AI服务器是“木桶效应”的典型体现——总体性能由最短的那块木板决定。架构师需要从数据流出发，识别依赖链中的潜在瓶颈问题，在计算、存储、内存、网络、散热之间寻求最佳平衡点，避免因局部短板而浪费全局投资。优秀的架构设计不是堆砌最贵的组件，而是以最优的成本结构实现最高的有效算力输出。

2.2.3 子系统间的设计权衡：没有最优，只有最合适

在AI服务器的设计中没有“放之四海而皆准”的最优解。每一项设计决策都涉及多个子系统之间的权衡——提升某一维度的性能，往往意味着在其他维度付出代价。架构师的核心能力，是在给定的约束条件下（预算、机房条件、运维能力、业务需求），找到“最不坏”的平衡点。以下为平衡关系的对比。

权衡关系	选择A	选择B	决策依据
更多GPU与更高散热成本	8卡（风冷极限）	6卡（留余量）	机柜散热能力
更大显存与更快显存	HBM3e（高带宽）	HBM3（容量更大但更慢）	模型规模与算力需求
更高网络带宽与成本	无阻塞Fat-Tree	收敛比2:1	通信敏感度
液冷与风冷	液冷（高效但复杂）	风冷（简单但有限）	功率密度、运维能力

①　更多GPU与更高散热成本：密度与热量的博弈

8卡（风冷极限）与6卡（留余量）

一台8卡AI服务器的功耗高达8-12kW，单机架部署4台即可达到30-50kW。风冷机柜的极限能力约为15kW/柜，这意味着8卡服务器在风冷环境下只能每柜部署1台（8-12kW），勉强在极限内运行。若每柜部署2台（16-24kW），已远超风冷能力，GPU将频繁降频，实际算力反而低于单台能力。

设计决策矩阵：

部署密度	单机架功耗	散热方案	适用场景
每柜1台（8卡）	8-12kW	风冷可行，边缘	小规模部署，无液冷条件
每柜2台（16卡）	16-24kW	必须液冷	中等规模，有液冷基础设施
每柜4台（32卡）	32-48kW	液冷+高密度布局	大规模集群，追求极致密度

架构师的选择逻辑：

若机房无法改造（无液冷条件、供电不足）的情况下，强行部署8卡服务器不如选择6卡服务器（功耗6-9kW）配置，每柜可安全部署1-2台，总算力密度反而会更高（因为避免了降频）。

若有液冷散热能力，8卡甚至12卡服务器是更优的选择——液冷可将单机架功耗推至100kW+，GPU运行温度稳定在60-70℃，无降频带来的风险。

某数据中心风冷机柜散热极限为15kW。8卡服务器（10kW/台）每柜仅能部署1台设备；而6卡服务器（7kW/台）每柜可部署2台，总功耗为14kW，GPU总数可达12卡，算力密度反而高出50%。这一案例说明在散热约束下，“少即是多”——降低单设备功率密度，反而可在有限功耗预算内实现更高的总算力输出。

在功耗受限的数据中心中，选择功耗更低以及数量更多的设备，往往比盲目追求单节点方式性能更加有效。架构师应优先平衡单设备功耗与部署密度，在散热极限内实现最大化机柜级算力产出。每瓦特功耗对应的算力产出是功耗受限环境下架构选型的核心指标，其ROI远高于对机房进行大规模散热改造。

在实际部署中，还需考虑6卡服务器的NVLink拓扑和通信效率，需通过基准测试验证跨卡通信是否满足训练需求。同时应评估其扩展性和对未来更高功耗GPU的兼容性，确保投资在未来1-2年仍有效。对于长期运营的集群，选择功耗适中、扩展性好的方案比追求单节点极致性能更具可持续性。

这一策略既适用于存量机房改造，也适用于新建数据中心的规划。通过系统性地优化功耗与密度的平衡，可以在功耗预算约束下实现算力产出的最大化，是AI集群全栈设计中贯穿始终的核心思想之一。在电力成本持续上升的环境下，每瓦特功耗对应的算力产出已成为衡量集群设计质量的关键性指标，直接决定了TCO的长期竞争力。功耗效率优化的能力将在未来AI算力竞争中成为区分优秀架构师的关键标志性之一，也是AI基础设施团队在资源有限的环境中实现持续创新的核心保障。

②　更大显存与更快显存：容量与带宽的取舍

HBM3e（高带宽）与 HBM3（容量更大但更慢）

显存技术存在容量与带宽的天然矛盾。以当前主流选择如下为例：

显存类型	典型容量	带宽	适用场景
HBM3	80GB/卡	3.35 TB/s	标准大模型训练
HBM3e（即将普及）	141GB/卡（H200）	4.8 TB/s	超大模型、长上下文
理论上的大容量HBM3	120GB+	~3.0 TB/s	显存敏感型负载

通过以上分析对比，在显存选型中，高带宽与大容量各有适用场景。当模型计算密集且通信占比都较高时，带宽往往成为性能的主要瓶颈。以GPT类模型为例，其Attention部分对显存带宽高度敏感，HBM3e的4.8TB/s相比HBM3的3.35TB/s可提升约30%的Attention吞吐率，整体MFU提升5至10个百分点。此时高带宽方案的收益则最为显著。

当模型规模极大、显存容量不足导致被迫增加通信时，容量则成为更关键的因素。以200B模型为例，在80GB显存下不得不采用ZeRO-3分片，额外通信开销可能会吃掉20%的性能。而120GB显存可使用ZeRO-2，通信量虽然减半，但整体效率反而更高。

在实际权衡中，可通过简化框架辅助判断：可以通过评估带宽瓶颈在总迭代时间中的占比，乘以带宽提升收益，对比容量不足导致的通信损失等。通常100B以下模型高带宽收益会更大；200B以上模型大容量更优。介于两者之间需结合profiling数据量化带宽利用率和通信占比等，以至于数据驱动选型。如果预算允许时可以优先选择同时兼具高带宽和大容量的方案（如H200 141GB HBM3e）。选型完成后，需通过调整并行策略（ZeRO stage选择、TP/PP配比）进一步放大收益。在推理场景中KV Cache显存占用随上下文长度线性增长，容量优先级往往高于带宽，与训练场景的选型逻辑不同，需要分别进行评估。在混合负载集群中，显存容量优先级应适当高于带宽要求，以兼顾推理的长上下文需求。

③　更高网络带宽与成本：通信效率与预算的平衡

无阻塞Fat-Tree（1:1收敛比）与收敛比2:1

网络收敛比定义为：上行总带宽÷ 下行总带宽。1:1收敛比（无阻塞）意味着所有下行端口的流量都能同时上行到上一层；2:1收敛比意味着上行带宽只有下行的一半，当所有下行端口同时发送流量时，50%的流量会被阻塞。

收敛比	交换机数量（1024卡集群）	成本（百万美元）	对MFU的影响
1:1（无阻塞）	~120台	4-6	基线（0%损失）
2:1	~80台	3-4	损失5-10%
4:1	~60台	2.5-3	损失15-25%

通过以上分析，在网络收敛比的选择上，需要根据通信负载和预算综合权衡利弊。通信密集型负载（如大模型数据并行、MoE All-to-All）应选择无阻塞网络（收敛比1:1），每提升1%的MFU在1024卡集群中可能对应数百万美元的经济回报，值得投入。收敛比2:1适用于通信敏感度中等或预算有限的场景中，中小规模训练任务（<500卡）实测MFU损失约5-8%，是可接受。收敛比4:1仅推荐用于纯推理集群或实验环境下。

量化案例：1024卡集群训练70B模型，MFU基线为45%。无阻塞网络成本约$5M，收敛比2:1成本$3.5M（节省$1.5M），但MFU降至42%。3年TCO下，$1.5M节省换来3个百分点MFU损失，有效算力下降为7%。这些是否值得取决于这$1.5M能否用于更高ROI的投入。总之预算有限时可先以收敛比2:1的设计部署，后期逐步升级；对于长期运行且时间窗口紧迫的项目，直接选择无阻塞可避免重复投入和业务中断的业务。规划阶段预留升级空间（端口余量、布线冗余），可降低后期的升级成本。网络投资需结合集群规模、模型类型和生命周期来综合判断。

④　液冷与风冷：效率与复杂性的对决

维度	液冷	风冷
散热能力	150kW+/柜	15kW/柜上限
PUE	1.05-1.15	1.4-1.6
初期投资	高（+15-25%）	低
运维复杂度	高（防泄漏、水质管理）	低
GPU降频风险	几乎为零	高密度部署时显著
机房改造需求	需水冷基础设施	标准空调即可

决策依据：

液冷散热方案更适合单机架功率超过20kW的应用场景，尤其是那些追求极致的PUE、有碳中和目标或长期运营超过三年的项目，同时也要求团队具备专业的液冷运维能力。风冷方案则适用于小规模集群、短期部署或机房无法改造的情况，对运维能力的要求也相对较低。介于两者之间的场景，部分厂商采用风冷与液冷混合的方案，GPU部分使用液冷散热来应对主要功耗（约占70%），而CPU和内存继续使用风冷方案（约占30%），在散热效率和改造成本之间取得最佳平衡点。

⑤　小结：权衡的艺术

AI服务器设计的本质是在多个约束条件下寻找可行解，而非追求全局最优解。架构师的决策框架应遵循三个核心原则：首先是识别刚性约束——机房承重、供电容量、预算上限等是不可突破的底线，所有权衡必须在这些边界内进行，任何违反刚性约束的方案即使性能再优也不具备可行性。其次量化权衡幅度——每项权衡的收益和损失都应尽可能量化（如MFU损失百分比、成本节省金额、散热能力提升值），避免凭感觉做出决策，用数据驱动替代经验判断。最后匹配业务需求——训练主集群适合无阻塞网络加液冷加高带宽显存，实验集群适合收敛比2:1加风冷加标准显存，没有放之四海而皆准的“最好的设计”，只有最适合特定场景的设计。最终原则是：好的架构师不是选择“最优”组件，而是做出“最不坏”的权衡——在给定约束下，让性能、成本、可靠性和可维护性达到可接受的平衡，确保系统在边界条件内稳定运行而非追求理论的最优值。
