第3章 建筑机电工程施工技术
3.1 建筑给水排水与供暖工程施工技术
3.2 建筑电气工程施工技术
3.3 通风与空调工程施工技术
3.4 智能化系统工程施工技术
3.5 电梯工程安装技术
3.6 消防工程施工技术
3.1 建筑给水排水与供暖工程施工技术
8
7
1
9
4
8
3
信
微
系
联
题
押
准

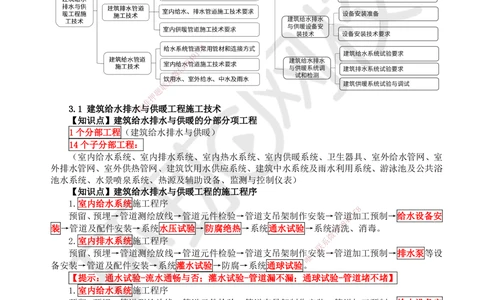

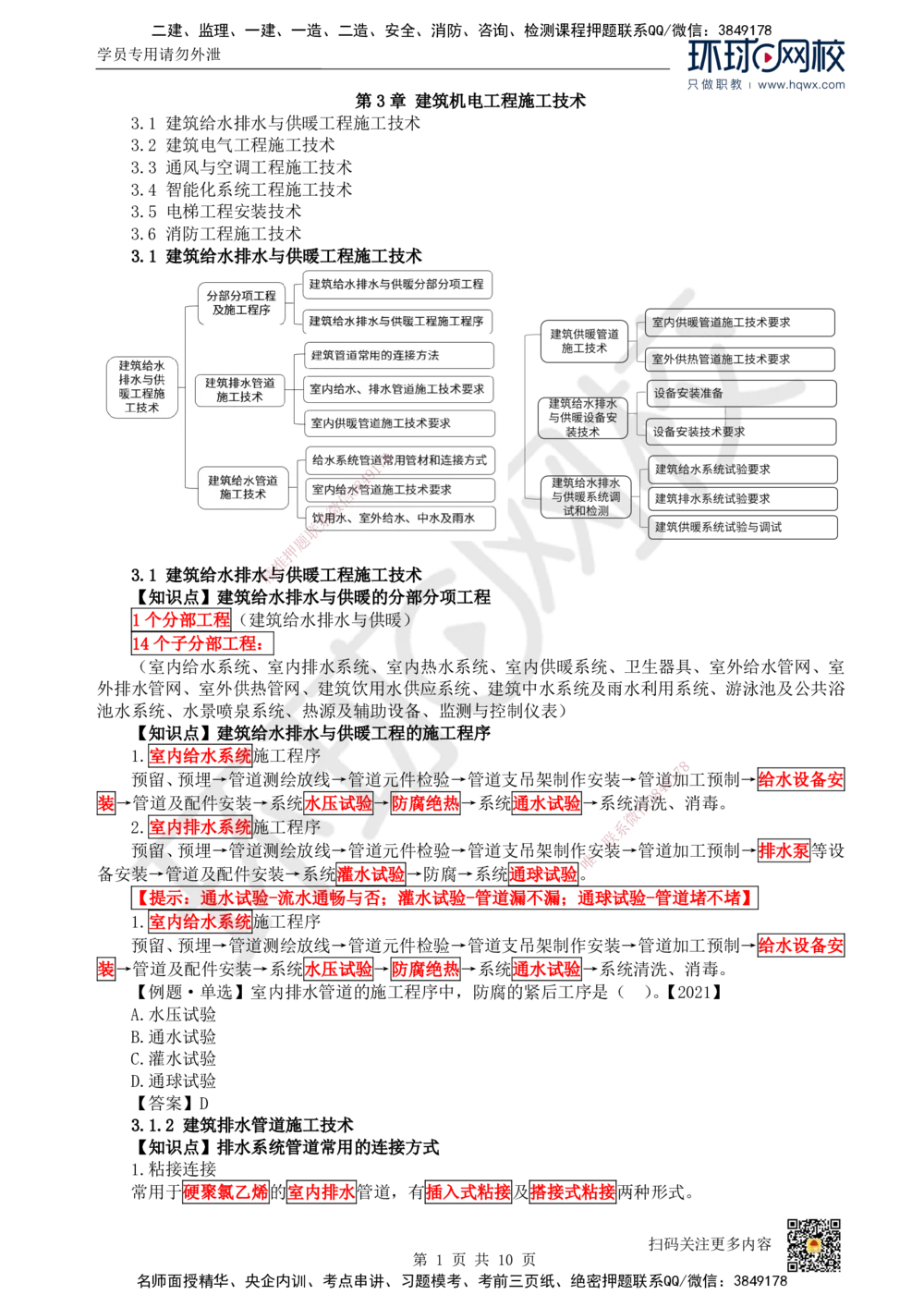

3.1 建筑给水排水精与供暖工程施工技术
【知识点】建筑给水排水与供暖的分部分项工程
1个分部工程（建筑给水排水与供暖）
14个子分部工程：
（室内给水系统、室内排水系统、室内热水系统、室内供暖系统、卫生器具、室外给水管网、室
外排水管网、室外供热管网、建筑饮用水供应系统、建筑中水系统及雨水利用系统、游泳池及公共浴
池水系统、水景喷泉系统、热源及辅助设备、监测与控制仪表）
【知识点】建筑给水排水与供暖工程的施工程序
1.室内给水系统施工程序
8
7
预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道9 1加工预制→给水设备安
4
8
装→管道及配件安装→系统水压试验→防腐绝热→系统通水试验→系统信清3洗、消毒。
微
2.室内排水系统施工程序 系
联
预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安一装→管道加工预制→排水泵等设
唯
备安装→管道及配件安装→系统灌水试验→防腐→系统通球试验。
【提示：通水试验-流水通畅与否；灌水试验-管道漏不漏；通球试验-管道堵不堵】
1.室内给水系统施工程序
预留、预埋→管道测绘放线→管道元件检验→管道支吊架制作安装→管道加工预制→给水设备安
装→管道及配件安装→系统水压试验→防腐绝热→系统通水试验→系统清洗、消毒。
【例题·单选】室内排水管道的施工程序中，防腐的紧后工序是（ ）。【2021】
A.水压试验
B.通水试验
C.灌水试验
D.通球试验
【答案】D
3.1.2 建筑排水管道施工技术
【知识点】排水系统管道常用的连接方式
1.粘接连接
常用于硬聚氯乙烯的室内排水管道，有插入式粘接及搭接式粘接两种形式。
扫码关注更多内容
第 1 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
2.承插连接
用于排水铸铁管及管件的连接。
有柔性连接和刚性连接两类，
柔性连接采用橡胶圈密封，
刚性连接采用石棉水泥或膨胀性填料密封，
重要场合可用铅密封。
【提示：柔对柔；刚对刚】
8
7
1
9
4
8
3
信
微
系
联
题
押
准

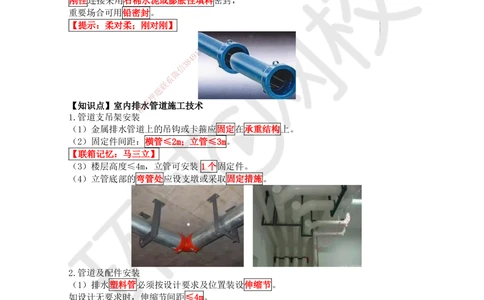

【知识点】室内排精水管道施工技术
1.管道支吊架安装
（1）金属排水管道上的吊钩或卡箍应固定在承重结构上。
（2）固定件间距：横管≤2m；立管≤3m。
【联箱记忆：马三立】
（3）楼层高度≤4m，立管可安装 1个固定件。
（4）立管底部的弯管处应设支墩或 采取固定措施。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2.管道及配件安装
（1）排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节间距≤4m。
高层建筑中明装排水塑料管道应按设计要求设置阻火圈或防火套管。
（2）排水通气管
1）不得与风道或烟道连接，
2）通气管应高出屋面 300mm，且必须大于最大积雪厚度。
扫码关注更多内容
第 2 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄

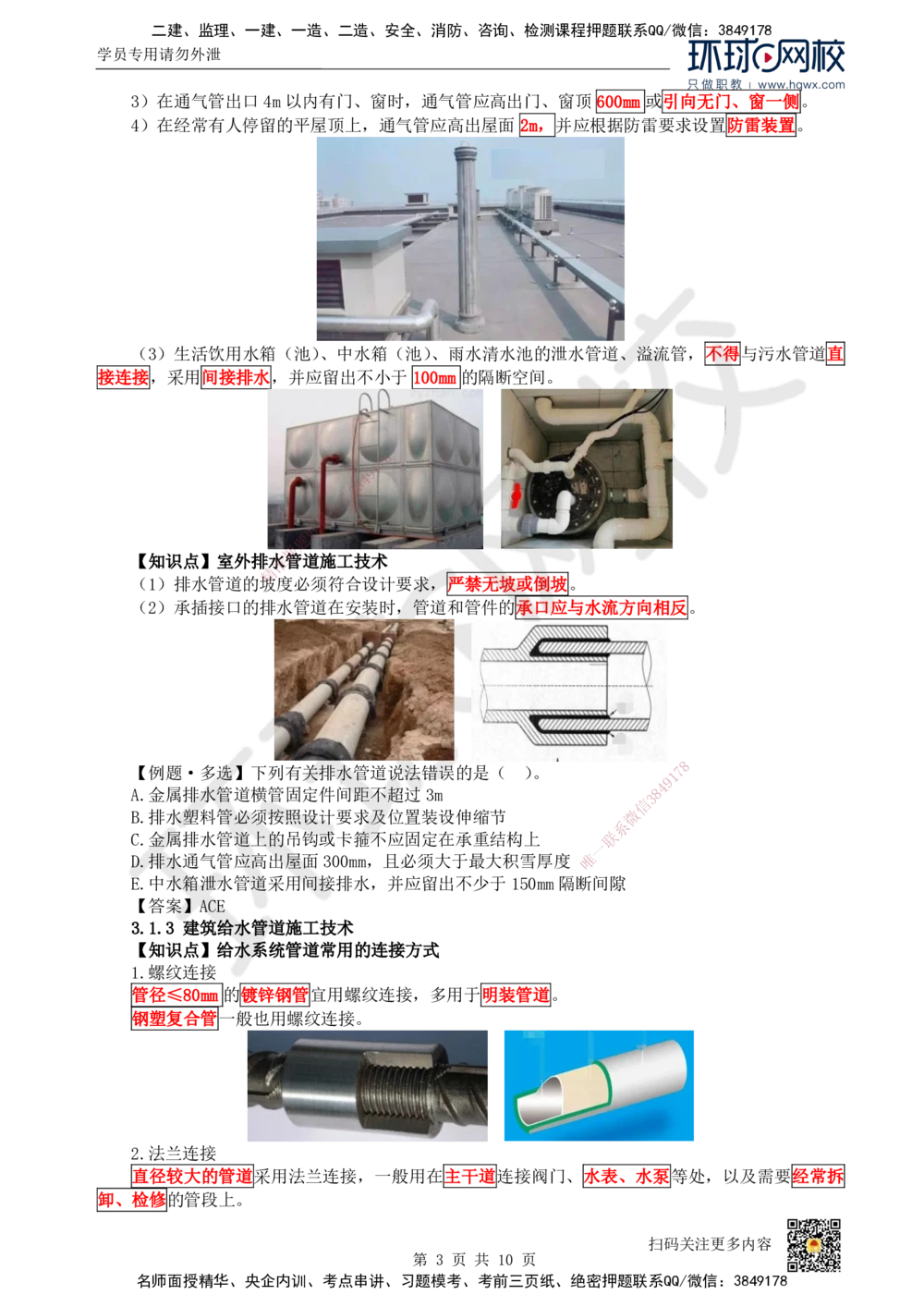

3）在通气管出口4m以内有门、窗时，通气管应高出门、窗顶 600mm 或引向无门、窗一侧。
4）在经常有人停留的平屋顶上，通气管应高出屋面 2m，并应根据防雷要求设置防雷装置。
（3）生活饮用水箱（池）、中水箱（池）、雨水清水池的泄水管道、溢流管，不得与污水管道直
接连接，采用间接排水，并应留出不小于 100mm 的隔断空间。
8
7
1
9
4
8
3
信
微
系
联
题
押

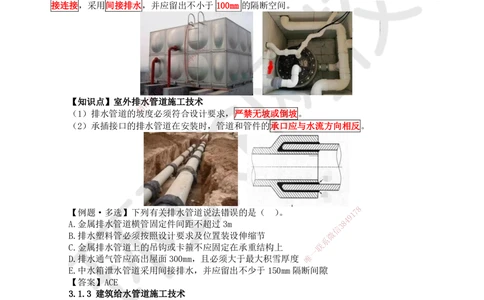

【知识点】室外排水准管道施工技术
精
（1）排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
（2）承插接口的排水 管道在安装时，管道和管件的承口应与水流方向相反。
8
【例题·多选】下列有关排水管道说法错误 的是（ ）。 1 7
9
A.金属排水管道横管固定件间距不超过3m
信
3 8
4
B.排水塑料管必须按照设计要求及位置装设伸缩节 微
系
C.金属排水管道上的吊钩或卡箍不应固定在承重结构 上 联
一
D.排水通气管应高出屋面300mm，且必须大于最大积雪 厚度 唯
E.中水箱泄水管道采用间接排水，并应留出不少于150mm隔 断间隙
【答案】ACE
3.1.3 建筑给水管道施工技术
【知识点】给水系统管道常用的连接方式
1.螺纹连接
管径≤80mm 的镀锌钢管宜用螺纹连接，多用于明装管道。
钢塑复合管一般也用螺纹连接。
2.法兰连接
直径较大的管道采用法兰连接，一般用在主干道连接阀门、水表、水泵等处，以及需要经常拆
卸、检修的管段上。
扫码关注更多内容
第 3 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄

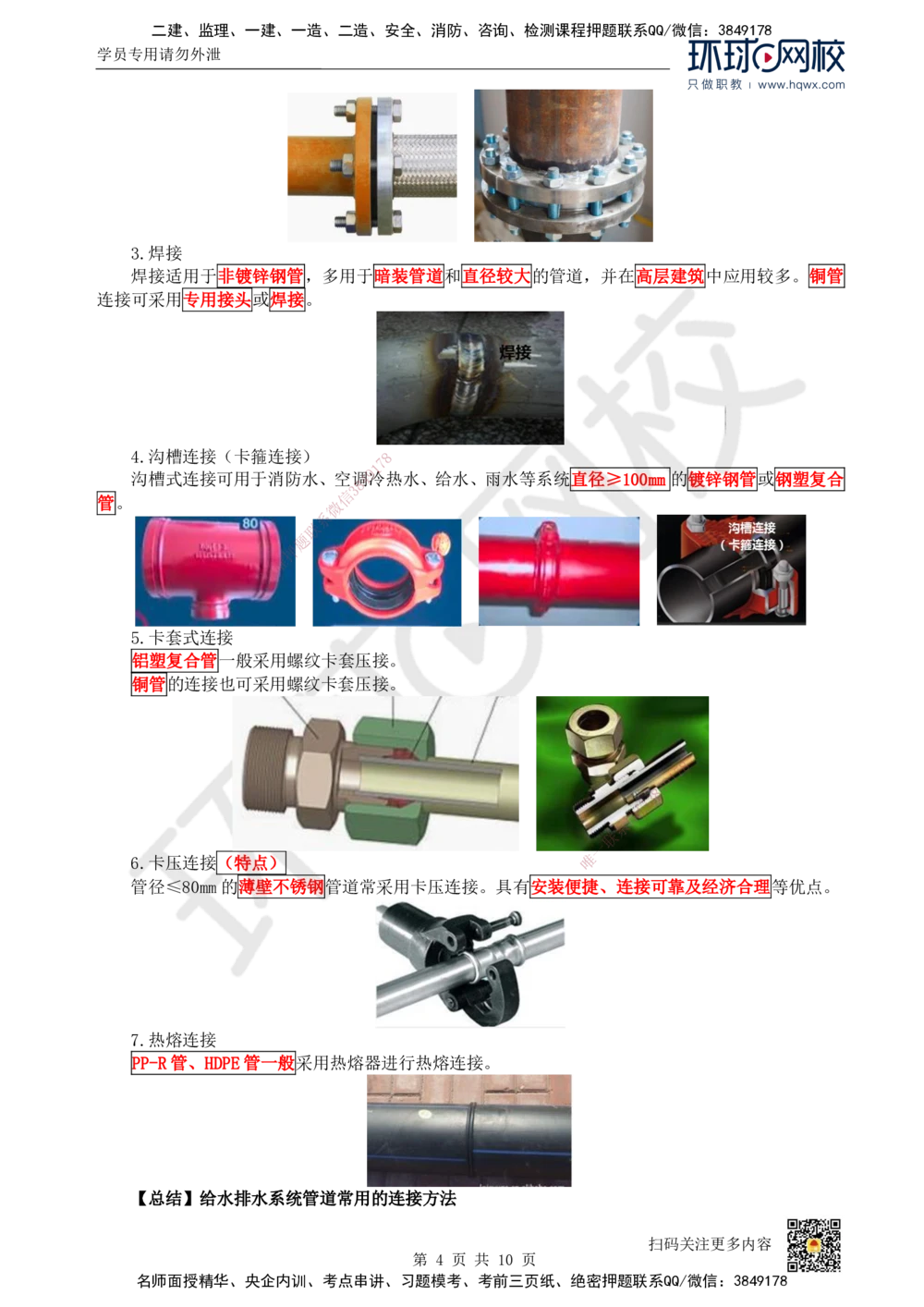

3.焊接
焊接适用于非镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。铜管
连接可采用专用接头或焊接。
4.沟槽连接（卡箍连接） 8
7
1
9

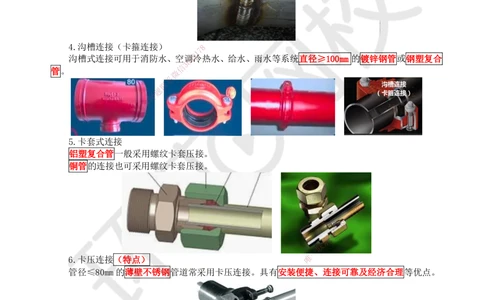

沟槽式连接可用于消防水、空调4冷热水、给水、雨水等系统直径≥100mm 的镀锌钢管或钢塑复合
8
3
信
管。 微
系
联
题
押
准
精
5.卡套式连接
铝塑复合管一般采用螺纹卡 套压接。
铜管的连接也可采用螺纹卡套压 接。
8
1
7
9
8
4
信
3
微
系
一
联
6.卡压连接（特点） 唯
管径≤80mm的薄壁不锈钢管道常采用卡压连接。具有安装便捷、连接可靠及经济合理等优点。
7.热熔连接
PP-R管、HDPE管一般采用热熔器进行热熔连接。
【总结】给水排水系统管道常用的连接方法
扫码关注更多内容
第 4 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
类别 连接方法 适用范围
螺纹连接 管径≤80mm的镀锌钢管、钢塑复合管、明装管道
法兰连接 直径较大的管道、主干道、经常拆卸、检修
焊接连接 非镀锌钢管、直径较大、铜管（专用接头或焊接）
给水
沟槽连接 管径≥100mm的镀锌钢管
系统
卡套连接 铝塑复合管、铜管
卡压连接 安装便捷、连接可靠及经济合理
热熔连接 多适用于PP-R、HDPE管
排水 承插连接 柔性连接-橡胶圈；刚性连接-石棉水泥、膨胀性填料；重要场合-铅
系统 粘接连接 硬聚氯乙烯的室内排水管道，插入式、搭接式
【例题·单选】在建筑给水管道中，薄壁不锈钢管道应采用（ ）。【2022】
A.焊接连接
B.法兰连接
C.螺栓连接
D.卡压连接
【答案】D
8
7
1
【知识点】室内给水管道施工技4 9术要求
8
3
1.管道元件检验 信
微
阀门安装 系
联
（1）检验项目：强度题试验、严密性试验
押
（2）检验数量： 准
精
①试验应在每批（同 牌号、同型号、同规格）数量中抽查 10%，且不少于一个。
②安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
（3）试验压力：
①强度试验压力为公称压力 的 1.5倍。
②严密性试验压力为公称压力的 1.1倍。
【补充理解】
1.公称压力
（1）公称压力——制品在基准温度下的 耐压强度。
（2）基准温度：材料不同，其基准温度也 不 同。如钢的基准温度为250°
1
7 8C。
9
2.设计压力 8
4
信
3
作用在管内壁上的最大瞬时压力。一般采用工作压 力及残余水锤压微力之和。
系
3.工作压力 联
一
管子和管件正常条件下所承受的压力。 唯
【例题·案例节选】【2018】
施工中，采购的第一批阀门（见表）按计划到达施工现场，施工人员对阀门开箱检查，并按规范
要求进行了强度和严密性试验，主干管上起切断作用的 DN400、DN300 阀门及其余阀门均无渗漏，验
收合格。
阀门规格数量表
名称 公称压力 DN400 DN300 DN250 DN200 DN150 DN125 DN100
闸阀 1.6MPa 4 8 16 24
球阀 1.6MPa 38 62 84
蝶阀 1.6MPa 16 26 12
合计 4 8 32 50 50 62 84
【问题】
第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？
其中DN300闸阀和DN200蝶阀的强度试验压力应为多少MPa？
【参考答案】
（1）第一批进场的阀门按规范要求最少应抽查44个进行强度试验。
扫码关注更多内容
第 5 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
（2）DN300闸阀和DN200蝶阀的强度试验压力为公称压力的1.5倍=1.5×1.6=2.4MPa。
2.管道支吊架安装
（1）滑动支架应灵活，滑托与滑槽两侧间应留有 3～5mm 的间隙，纵向移动量应符合设计要求。
（2）无热伸长管道的吊架、吊杆应垂直安装。有热伸长管道的吊架、吊杆应向热膨胀的反方向
偏移。
（3）采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。
（4）金属管道立管管卡安装应符合：
1）楼层高度≤5m，每层必须安装 1个；
2）楼层高度＞5m，每层不得少于8 2个；
7
1
3）管卡安装高度，距地面应为4 91.5~1.8m
8
3
信
微
系
联
题
押
准
精
【例题·多选】关于建筑室内 给水管道支吊架安装的说法，正确的有（ ）。【2020】
A.滑动支架的滑托与滑槽应有3～5mm间隙
B.无热伸长的金属管道吊架应垂直 安装
C.有热伸长管道的吊架应向热膨胀方 向偏移
D.6m高楼层的金属立管管卡每层不少于2个
E.塑料管道与金属支架之间加衬非金属垫 8
1
7
9
【答案】ABDE
8
4
信
3
3.管道及配件安装
微
（1）管道安装应本着：先主管后支管、先上部后下 部、先里后外
系
的原则进行安装，对于不同材
联
一
质的管道应先安装钢质管道，后安装塑料管道。 唯
（2）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道在冷水管道
左侧。
扫码关注更多内容
第 6 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄

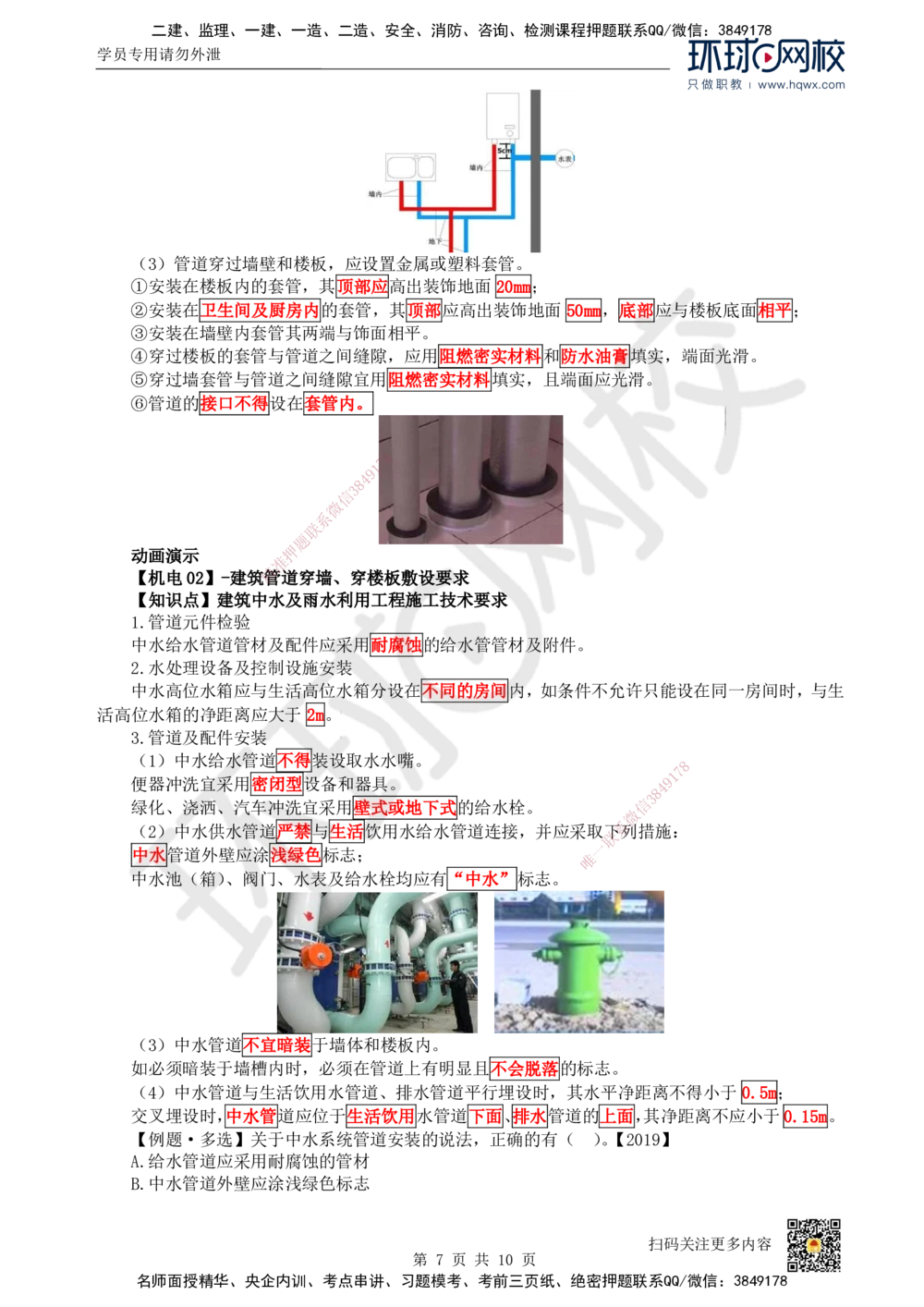

（3）管道穿过墙壁和楼板，应设置金属或塑料套管。
①安装在楼板内的套管，其顶部应高出装饰地面 20mm；
②安装在卫生间及厨房内的套管，其顶部应高出装饰地面 50mm，底部应与楼板底面相平；
③安装在墙壁内套管其两端与饰面相平。
④穿过楼板的套管与管道之间缝隙，应用阻燃密实材料和防水油膏填实，端面光滑。
⑤穿过墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
⑥管道的接口不得设在套管内。
8
7
1
9
4
8
3
信
微
系
联
题
动画演示 押
准
【机电02】-建筑精管道穿墙、穿楼板敷设要求
【知识点】建筑中水及雨水利用工程施工技术要求
1.管道元件检验
中水给水管道管材及配件应 采用耐腐蚀的给水管管材及附件。
2.水处理设备及控制设施安装
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生
活高位水箱的净距离应大于 2m。
3.管道及配件安装
（1）中水给水管道不得装设取水水嘴。
8
1
7
便器冲洗宜采用密闭型设备和器具。
8
4 9
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给 水栓。 信
3
微
（2）中水供水管道严禁与生活饮用水给水管道连接 ，并应采取下系列措施：
联
一
中水管道外壁应涂浅绿色标志；
唯
中水池（箱）、阀门、水表及给水栓均应有“中水”标志。
（3）中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。
（4）中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于 0.5m；
交叉埋设时，中水管道应位于生活饮用水管道下面、排水管道的上面，其净距离不应小于0.15m。
【例题·多选】关于中水系统管道安装的说法，正确的有（ ）。【2019】
A.给水管道应采用耐腐蚀的管材
B.中水管道外壁应涂浅绿色标志
扫码关注更多内容
第 7 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
C.中水给水管道应装设取水水嘴
D.管道不宜暗敷于墙体和楼板内
E.绿化浇洒宜采用地下式给水栓
【答案】ABDE

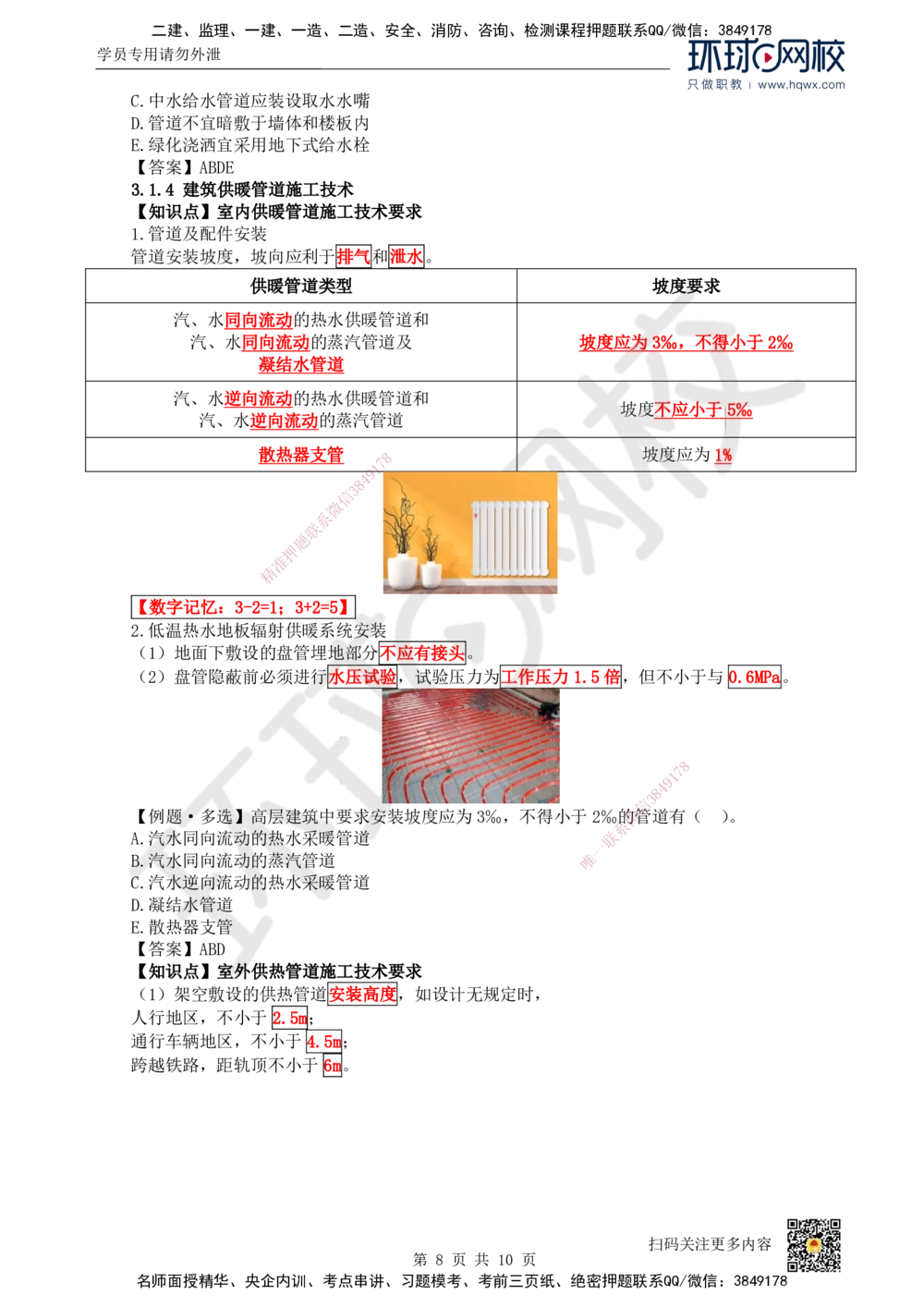

3.1.4 建筑供暖管道施工技术
【知识点】室内供暖管道施工技术要求
1.管道及配件安装
管道安装坡度，坡向应利于排气和泄水。
供暖管道类型 坡度要求
汽、水同向流动的热水供暖管道和
汽、水同向流动的蒸汽管道及 坡度应为3‰，不得小于2‰
凝结水管道
汽、水逆向流动的热水供暖管道和
坡度不应小于5‰
汽、水逆向流动的蒸汽管道
散热器支管 8 坡度应为1%
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【数字记忆：3-2=1； 3+2=5】
2.低温热水地板辐射供暖 系统安装
（1）地面下敷设的盘管埋地部分不应有接头。
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力1.5倍，但不小于与 0.6MPa。
8
1
7
9
8
4
信
3
【例题·多选】高层建筑中要求安装坡度应为3‰ ，不得小于2‰的微管道有（ ）。
系
A.汽水同向流动的热水采暖管道 联
一
B.汽水同向流动的蒸汽管道 唯
C.汽水逆向流动的热水采暖管道
D.凝结水管道
E.散热器支管
【答案】ABD
【知识点】室外供热管道施工技术要求
（1）架空敷设的供热管道安装高度，如设计无规定时，
人行地区，不小于 2.5m；
通行车辆地区，不小于 4.5m；
跨越铁路，距轨顶不小于 6m。
扫码关注更多内容
第 8 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄

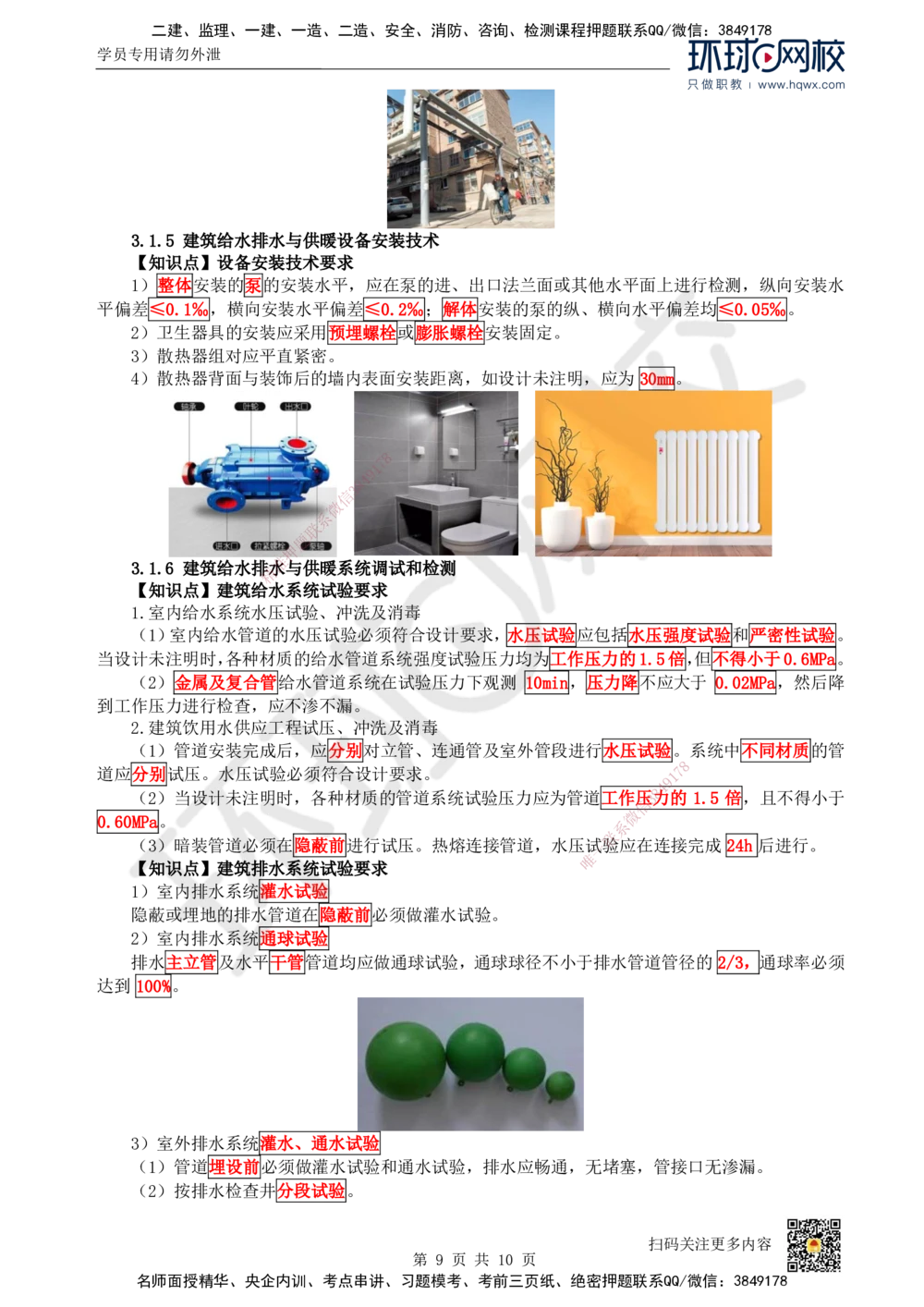

3.1.5 建筑给水排水与供暖设备安装技术
【知识点】设备安装技术要求
1）整体安装的泵的安装水平，应在泵的进、出口法兰面或其他水平面上进行检测，纵向安装水
平偏差≤0.1‰，横向安装水平偏差≤0.2‰；解体安装的泵的纵、横向水平偏差均≤0.05‰。
2）卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
3）散热器组对应平直紧密。
4）散热器背面与装饰后的墙内表面安装距离，如设计未注明，应为 30mm。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
3.1.6 建筑给水排水与供暖系统调试和检测
精
【知识点】建筑给水 系统试验要求
1.室内给水系统水压试验、冲洗及消毒
（1）室内给水管道的水压 试验必须符合设计要求，水压试验应包括水压强度试验和严密性试验。
当设计未注明时，各种材质的给水 管道系统强度试验压力均为工作压力的1.5倍，但不得小于0.6MPa。
（2）金属及复合管给水管道系 统在试验压力下观测 10min，压力降不应大于 0.02MPa，然后降
到工作压力进行检查，应不渗不漏。
2.建筑饮用水供应工程试压、冲洗及 消毒
（1）管道安装完成后，应分别对立管、 连通管及室外管段进行水压试验。系统中不同材质的管
8
道应分别试压。水压试验必须符合设计要求。 1 7
9
（2）当设计未注明时，各种材质的管道系统试 验 压力应为管道工作
信
压3 8力
4
的 1.5 倍，且不得小于
微
0.60MPa。
系
（3）暗装管道必须在隐蔽前进行试压。热熔连接管道 ，水压试一
联
验应在连接完成 24h 后进行。
唯
【知识点】建筑排水系统试验要求
1）室内排水系统灌水试验
隐蔽或埋地的排水管道在隐蔽前必须做灌水试验。
2）室内排水系统通球试验
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的 2/3，通球率必须
达到 100%。
3）室外排水系统灌水、通水试验
（1）管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
（2）按排水检查井分段试验。
扫码关注更多内容
第 9 页 共 10 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
【知识点】建筑供暖系统试验与调试
1）供暖设备及辅助设备试验
器具/设备 检查时点 试验压力 合格标准
供暖分汽缸
1.5×工作压力，≥0.6MPa
（分水器、集 10min内无压力降、无渗漏
（水压试验）
水器）
安装前
敞口箱 满水试验 静置24h，不渗不漏
1.5×工作压力，≥0.6MPa
散热器 2-3min，压力不降、不渗不漏
（水压试验）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）室内供暖管道系统 试压、冲洗及调试
（1）供暖管道系统试压
供暖系统安装完毕，管道保 温之前应进行水压试验。
系统 压力
蒸汽、热水供暖系统 P顶点+0.1MPa，且≥0.3MPa
高温热水供暖系统 P顶点+0.4MPa
8
塑料管及复合管热水供暖系统 P顶点+0.2MPa，9 1且
7
≥0.4MPa
8
4
（2）室内供暖管道系统冲洗 信
3
微
系统试压合格后，应对系统进行冲洗并清扫过滤器 及除污器。现系场观察，直至排出水不含泥沙、
联
一
铁屑等杂质，且水色不浑浊为合格。
唯
（3）室内供暖系统试运行和调试
系统冲洗完毕应充水、加热，进行试运行和调试。
【例题·单选】当供暖工程的集水器工作压力为0.6MPa，其试验压力为工作压力的（ ）。【2023】
A.1.1倍
B.1.15倍
C.1.25倍
D.1.5倍
【答案】D
小结
1.建筑给水排水与供暖的分部分项工程及施工程序
2.建筑排水管道施工技术
3.建筑给水管道施工技术
4.建筑供暖管道施工技术
5.建筑给水排水与供暖设备安装技术
6.建筑给水排水与供暖系统调试和检测
扫码关注更多内容
第 10 页 共 10 页
