2016 年四川省眉山市中考物理真题及答案
本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。满分100分,考试时间75
分钟。
第Ⅰ卷(选择题共39分)
一、选择题(本题共13小题,每小题3分,共39分。在每小题列出的四个选项中,只有一
项符合题目要求)

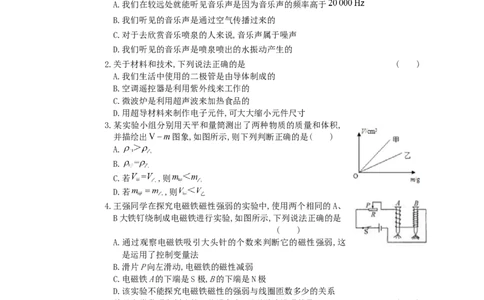

1.眉山市东坡湿地公园建成以来受到了广大市民的喜爱,尤其是音乐喷泉让人们耳目一
新。以下关于音乐喷泉说法正确的是 ( )
A.我们在较远处就能听见音乐声是因为音乐声的频率高于
B.我们听见的音乐声是通过空气传播过来的
C.对于去欣赏音乐喷泉的人来说,音乐声属于噪声
D.我们听见的音乐声是喷泉喷出的水振动产生的
2.关于材料和技术,下列说法正确的是 ( )
A.我们生活中使用的二极管是由导体制成的
B.空调遥控器是利用紫外线来工作的
C.微波炉是利用超声波来加热食品的
D.用超导材料来制作电子元件,可大大缩小元件尺寸
3.某实验小组分别用天平和量筒测出了两种物质的质量和体积,
并描绘出 图象,如图所示,则下列判断正确的是( )
A.
B.
C.若 ,则
D.若 ,则
4.王强同学在探究电磁铁磁性强弱的实验中,使用两个相同的A、
B大铁钉绕制成电磁铁进行实验,如图所示,下列说法正确的是
( )
A.通过观察电磁铁吸引大头针的个数来判断它的磁性强弱,这
是运用了控制变量法
B.滑片P向左滑动,电磁铁的磁性减弱
C.电磁铁A的下端是S极,B的下端是N极
D.该实验不能探究电磁铁磁性的强弱与线圈匝数多少的关系
5.关于人类发明和制造的一些设备中,下列说法错误的是 ( )
A.潜水艇是靠改变自身重力实现浮沉的
B.发电机是利用电流的磁效应来工作的
C.内燃机的做功冲程中,内能转化为机械能
D.飞机机翼的升力是因为机翼上下方气流速度不同,压强不同而产生的
6.乐乐同学随父母去看杂技表演,如图所示,是他看到杂技演员小强将小丽高高举起时
的情景,下列说法正确的是 ( )
A.小丽受到的重力与小强对小丽的支持力是一对平衡力
B.小强受到的重力与地面对小强的支持力是一对平衡力
C.小丽对小强的压力与小强对小丽的支持力是一对平衡力D.小强受到的重力与地面对小强的支持力是一对相互作用力
7.如图所示,用F=6 N水平向右的拉力匀速拉动物块A。在图甲位置时,弹簧测力计的示
数为4 N；当物块A从图甲所示的位置运动到图乙所示位置的过程中,物块B始终保持
静止不动,下列说法正确的是 ( )
甲 乙
A.在图甲位置时,地面对物块A的摩擦力大小为6 N
B.当物块A运动到图乙位置时,物块B所受摩擦力的大小为4 N
C.物块A从图甲运动到图乙位置的过程中,物块B对物块A的摩擦力变小
D.物块A从图甲运动到图乙位置的过程中,物块B对物块A的压强不变

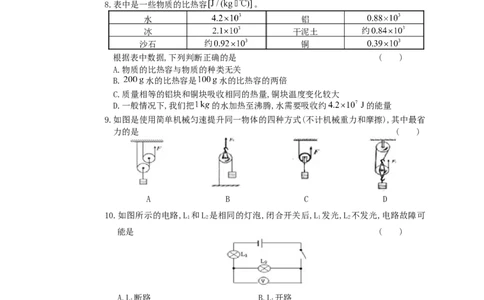

8.表中是一些物质的比热容 。
水 铝
冰 干泥土 约
沙石 约 铜
根据表中数据,下列判断正确的是 ( )
A.物质的比热容与物质的种类无关
B. 水的比热容是 水的比热容的两倍
C.质量相等的铝块和铜块吸收相同的热量,铜块温度变化较大
D.一般情况下,我们把 的水加热至沸腾,水需要吸收约 的能量
9.如图是使用简单机械匀速提升同一物体的四种方式(不计机械重力和摩擦),其中最省
力的是 ( )
A B C D
10.如图所示的电路,L 和L 是相同的灯泡,闭合开关后,L 发光,L 不发光,电路故障可
1 2 1 2
能是 ( )
A.L 断路 B.L 开路
1 1
C.L 断路 D.电压表短路
2
11.如图所示,三个底面积相同的容器(质量与厚度不计)中分别装有深度和质量均相同
的甲、乙、丙三种液体,则下列关于液体的密度 、液体对容器底部的压力F、容器对
桌面的压强 等关系正确的是 ( )
A. , B. ,C. , D. ,
12.在如图所示的电子拉力计中,滑动变阻器滑片P与弹簧上端固定在一起,弹簧伸长的
长度与受到的拉力大小成正比,滑动变阻器PB段电阻为 ,当闭合开关 后,下列说
法正确的是 ( )

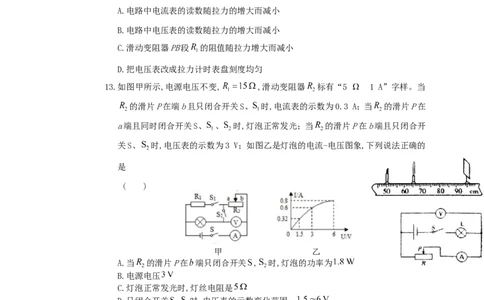

A.电路中电流表的读数随拉力的增大而减小
B.电路中电压表的读数随拉力的增大而减小
C.滑动变阻器PB段 的阻值随拉力增大而减小
D.把电压表改成拉力计时表盘刻度均匀
13.如图甲所示,电源电压不变, ,滑动变阻器 标有“5 1 A”字样。当
的滑片P在端b且只闭合开关S、 时,电流表的示数为0.3 A；当 的滑片P在
a端且同时闭合开关S、 、 时,灯泡正常发光；当 的滑片P在b端且只闭合开
关S、 时,电压表的示数为3 V；如图乙是灯泡的电流-电压图象,下列说法正确的
是
( )
甲 乙
A.当 的滑片P在 端只闭合开关 , 时,灯泡的功率为
B.电源电压
C.灯泡正常发光时,灯丝电阻是
D.只闭合开关 , 时,电压表的示数变化范围：
第Ⅱ卷(非选择题 共61分)
二、填空、作图题(本题共6小题,每空2分,共24分)
14.如图所示,用尺子快速击打最下面的棋子,最下面的棋子被击飞后
飞出去,说明力可以改变物体的 ；而上面的棋子仍然保留
在原处(且在重力的作用下下落),是因为棋子具有 。
15.端午节吃粽子,会闻到粽子的清香,这属于 现象；煮粽子时,粽子的温度会升
高,是通过 的方式改变其内能的。
16.昆宁同学在“探究凸透镜成像规律”实验中,光屏上得到了烛焰清晰的像,如图所示,在放大镜、照相机和投影仪中,成像原理与其相同的是 ；我们从不同方向都
能看到光屏上的像是因为光在光屏上发生 。
17.如图所示的电路,闭合开关S,将滑片P向右移动时,电流表的示数 (填“变
大”“变小”或“不变”,下同),电压表示数与电流表示数的比值 。
18.在弹簧测力计下挂一个物体,将物体浸没在酒精中,弹簧测力计的示数为 ；若将
物体浸没在酒精中,弹簧测力计的示数为 。则此物体的体积是 ,物
体的质量是 。(已知 , ,
)

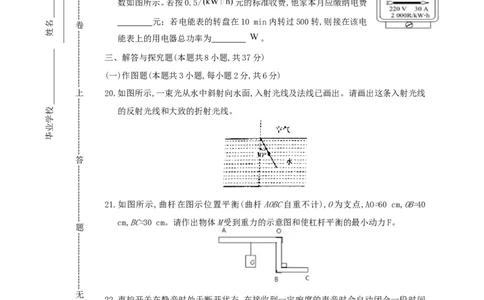

19.小王家的电能表月初的数字是 ,月末表盘的示
数如图所示。若按0.5/ 元的标准收费,他家本月应缴纳电费
元；若电能表的转盘在10 min内转过500转,则接在该电
能表上的用电器总功率为 。
三、解答与探究题(本题共8小题,共37分)
(一)作图题(本题共3小题,每小题2分,共6分)
20.如图所示,一束光从水中斜射向水面,入射光线及法线已画出。请画出这条入射光线
的反射光线和大致的折射光线。
21.如图所示,曲杆在图示位置平衡(曲杆AOBC自重不计),O为支点,AO=60 cm,OB=40
cm,BC=30 cm。请作出物体M受到重力的示意图和使杠杆平衡的最小动力F。
22.声控开关在静音时处于断开状态,在接收到一定响度的声音时会自动闭合一段时间。
某地下通道两端的入口处各装有一个声控开关来控制同一盏灯,为确保行人不管从
哪端进入,电灯都能接通电源发光。请用笔画线代替导线,按题意要求将图中的电路
连接完整。
-------------
在
--------------------
此
--------------------
卷
--------------------
上
--------------------
答
--------------------
题
--------------------
无
--------------------
效
________________号生考
________________名姓
_____________校学业毕
___________
________________
----------------(二)计算题(本大题有2小题,每小题6分,共12分)
23.如图所示,已知斜面长10 cm,高6 cm,绳端拉力为100 N。利用这个滑轮装置将重为
200 N的物体在10 s内从斜面的底端匀速拉到顶端。在此过程中：
(1)物体沿斜面向上运动的速度为多少？
(2)拉力的功率是多少？
(3)拉力的机械效率为多少？
24.生活中大多数电热器都有多个挡位,学习了电功率知识后,小龙同学利用电压为
的电源,两个阻值不同的定值电阻,设计了如图所示的电路来探究电热器多挡
位的问题。已知 , ,请计算：
(1) , 断开, 闭合时,电路中的电流是多少？
(2) 断开, 、 闭合时,通电10 min电路时产生的热量是多少？
(3)该电路的最大功率是多少？
(三)实验与探究题(本题共3小题,第40题6分,第41题6分,第42题7分,共19分)
25.在做“探究冰融化规律”的实验时,小军采用了如图甲所示的实验装置进行实验,并
将实验数据描绘成如图乙所示的图象。
(1)由图象可知,冰熔化时,温度 ,内能 。
(2)做完实验,小军想继续利用甲装置观察水的沸腾现象,可烧杯里的水沸腾了,试管里
的水还没有沸腾。接着他测出试管里的水温和烧杯里的水温,发现二者温度相同,请分析
试管中的水不沸腾的原因是 。
甲 乙 丙 丁
(3)小军找到原因后,换用了如图丙所示的装置进行探究。下表是实验过程中不同时
刻的温度记录：
时间/ 0 1 2 3 4 5 6 7 8 99 9 9 9 9 9
温度/ 90 97 99
2 4 6 9 9 9
图丁是实验第5 min时温度计的示数,其读数是 。根据实验数据判定该地水
的沸点为 ,可能的原因是当地的大气压 (填“大于”“小于”或
“等于”)1标准大气压。
26.如图所示,是“探究滑动摩擦力大小与什么因素有关”的实验。在甲、乙、丙所示图
中,分别用 , , 的拉力,拉着物块A沿水平方向匀速前进。
甲(木板表面) 乙(木板表面) 丙(毛巾表面)
(1)实验过程中,必须利用弹簧测力计沿水平方向拉着物块A做匀速直线运动这样做
的目的是利用 的原理测量出滑动摩擦力的大小。
(2)分析甲、丙两图可得：在压力一定时, 越大,滑动摩擦力越大；在乙图中
物块B随A一起匀速运动时,物块B受到的摩擦力为 。假如此时物块B
受到的力全部消失,则它将 。
(3)分析 两图可得：在接触面粗糙程度相同时,压力越大,滑动摩擦力越大。
大量实验进一步证明：在接触面粗糙程度相同时,滑动摩擦力大小与压力大小成正比,
其表达式为 ( 为滑动摩擦力, 为滑动摩擦系数, 为压力)。若 的重力
为 ,则A与毛巾表面的滑动摩擦系数 。
27.在“测定小灯泡的电功率”的实验中,选用如图甲所示的器材,其中电源电压为,小
灯泡额定电压为2.5 V(灯丝电阻约为 )。
甲 乙 丙
(1)为能顺利完成该实验探究,下列两种规格的滑动变阻器应选用 。
A.“10 0.5 A”的滑动变阻器
B.“20 0.5 A”的滑动变阻器
(2)用笔画线代替导线,将图甲中所示的实物电器连接完整。
(3)闭合开关前,应将图甲中所示的滑动变阻器滑片滑到 (填“A”或“B”)
端。(4)闭合开关,移动滑片,发现电压表的示数如图乙所示,其读数是 V；为了测
量小灯泡的额定功率,应将滑动变阻器的滑片向 (填“A”或“B”)端移动。
(5)通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图象可知：
①该小灯泡的额定功率为 W；
②小灯泡灯丝的电阻是变化的,主要是受 变化的影响。四川省眉山2016年高中阶段教育学校招生考试物理答案解析
第Ⅰ卷
一、选择题
1.【答案】B
【解析】人耳可以听到的最低频率约20Hz,最高频率约20000Hz，高于20000Hz的声音人
耳听不到，A选项不符合题意;声音的传播需要介质，空气能传声音，B选项符合题
意；对于欣赏音乐喷泉的人来说，音乐声属于乐音，C选项不符合题意;我们听到的
音乐声是扬声器的振动产生的，D选项不符合題意。
【考点】声音
2.【答案】D
【解析】分析各选项，使用超导材料做电子元件，元件不需考虑敗热问题，可做得很小D
符合题意;我们生活中使用的二极管是由半导体材料制成的,A选项不符合题意;空
调遥控器是利用红外线来工作的，B选项不符合題意;微波炉是利用微波来加热食
品的，C选项不符合題意。
【考点】材料和技术
3.【答案】C
【解析】由图可知，取相同质量时， ，取相同体积时， ，根据 ，可
知 ，C选项符合题意。
4.【答案】C
【解析】通过观察电磁铁吸引大头针的个数来判断它的磁性强弱，运用的是转换法，A选
项不符合题意；滑片P向左滑动，滑动变阻器接人电路的电阻减小，电路中的电流
增大，电磁铁的磁性增强，B选项不符合题意；画出电磁铁A、B线圈中的电流，用右
手螺旋定则判断可知A下端为S极，上端为N极，B下端为N极，上端为S极，C选项
符合题意；电磁铁串联，流过它们的电流相等，线圈匝数不同，可以探究电磁铁磁性
强弱与线圈匝数的关系，D选项不符合题意。
【考点】电磁铁
5.【答案】B
【解析】发电机是利用电磁感应的原理工作的，B选项错误，符合题意。
【考点】人类制造的设备与原理
6.【答案】A
【解析】二力平衡的条件是：大小相等、方向相反，作用在同一直线上、作用在同一物体上，A选项符合题意；地面对小强的支持力等于小强和小丽受到的重力之和，大于小强
受到的重力，B选项不符合题意;小丽对小强的压力作用在小强上，小强对小丽的支
持力作用在小丽上，没有作用在同一物体上，C选项不符合题意;相互作用力作用在
不同物体上， 地面对小强的支持力和小强受到的重力都作用在小强上，且大小不
等，D选项不符。
【考点】二力平衡
7.【答案】B
【解析】对B物体进行受力分析，B受到弹簧测力计水平向左的拉力和A对B水平向右的
摩擦力，因B处于静止状态，水平方向二力平衡，推知A对B的摩擦力大小为4N，B
选项符合题意;对A进行受力分析，水平方向受向右的拉力，B对A水平向左的摩擦
力，地面对A水平向左的摩擦力，A做匀速直线运动，所以受到向左和向右的力平衡，
推知地面对A的摩擦力为 ，A选项不符合题意；物块A从图甲运动到
图乙的过程中，因为滑动摩擦力与压力和表面的粗糙程度有关，而两者均不变，故
物块B对A的摩擦力不变，C选项不符合题意;物块A从甲图运动到乙图的过程中，B
对A的压力不变，但受力面积减小，根据 推知B对A的压强增大，D选项不
符合题意。
【考点】二力平衡
8.【答案】C
【解析】表中不同物质的比热容不同，说明比热容与物质的种类有关，A选项不符合题意；
比热容是物质的一种特性，与物质的质量无关，B选项不符合题意;铝的比热容大于
铜，质量相等的铝块和铜块吸收相同的热量，根据 可知铜块温度变化较大，
C选项符合题意；根据 ，若初温为常温约20摄氏度，则将1kg水烧开吸收
的热量约为 的热量，D选项不符合题意。
9.【答案】A
【解析】A图 ；B图 ；C图 ；D图 ，A选项符合题
意。
【考点】滑轮
10.【答案】D
【解析】读图发现 、 串联， 发光， 不发光，推知不可能是电路某处断路(串联电路
两灯同时亮同时灭）， 不发光可能是 短路或并联在 两端的电压表短路，D正
确。
【考点】电路故障分析11.【答案】B
【解析】三容器中装有的液体质量相等,体积 。根据 ，可知
，液体深度相等，根据 ，可知 ，液体对容器底的压
力 ，三个容器底面积相等，推知 ，桌面受到的压力等于液体和
容器的总重，受力面积是三个容器的底面积，两者都相等，所以桌面受到的压强
，B正确。
【考点】压强
12.【答案】D
【解析】读图发现滑动变阻器电阻全部接人电路.拉力增大，滑片P上移PB段 的阻值
随拉力的增大而增大，C选项不符合题意；滑片P移动不改变滑动变阻器接入电路
的阻值，电路中电流大小不变，A选项不符合题意;电压表测PB电阻两端电压
，拉力增大时，I不变， 增大，电压表示数增大，B选项不符合题意，
,U与 成正比， 与长度成正比,故把电压表改成拉力计时表盘刻度均匀，
D选项符合题意。
【考点】电路分析能力
13.【答案】A
【解析】当的滑片在b端且闭合开关 、 时， , 串联，电流表示数为
0.3A，电源电压为 ，B选项不符合题意;当只闭合 、 时，灯
与串联，电压表示数为3V，故灯两端电压为3V，由图乙可知，流过灯的电流为0.6A
故灯的功率 ，A选项符合题意；当同时闭合、 、 时，且P
在a端时， 接人电路的电阻为零，此时灯正常发光，所以灯正常发光的电压为
6V，此时流过灯丝电流为0.8A，灯丝电阻 ,c选项不符合题意；只闭
合 、 ，P在b端时，当滑动变阻器电阻全部接入电路。电压表示数为0V，D选项
不符合题意。
【考点】电路及读图分析能力
第Ⅱ卷
二、填空、作图题
14.【答案】运动状态
惯性
【解析】用尺子击打最下面的棋子，棋子受力后飞出（运动状态改变），说明力能改变物体
的运动状态；上面的棋子由于具有惯性.保持原来的静止状态，仍留在原处。
【考点】力的作用效果和惯性15.【答案】扩散
热传递
【解析】闻到粽子的清香是由于分子做无规则运动的扩散现象；煮棕子时是通过热传递
改变粽子的内能，使粽子的温度升高。
【考点】扩散现象和内能的改变
16.【答案】投影仪
漫
【解析】读图发现此时物距小于像距，应该是物体放在一倍焦距以外两倍焦距以内成倒
立、放大的实像，与投影仪的成像原理相同；光射向光屏，通过漫反射后光线射向四
面八方，所以从不同方向都能看到光屏上的像是光发生漫反射的缘故。
【考点】反射和凸透镜成像
17.【答案】变小
变大
【解析】读图发现灯L与滑动变阻器R串联，电流表测串联电路的电流，电压表测滑动变
阻器两端的电压。电压表示数与电流表示数的比值为滑动变阻器接人电路的阻值，
当P右移时，滑动变阻器接人电路的阻值增大，电压表示数与电流表示数的比值变
大，此时串联电路的总电阻增大，电源电压不变，根据可知电路中的电流变小，即电
流表示数变小。
【考点】电路分析能力
18.【答案】
2
【解析】设物体重力为G，物体体积为V，因水中和酒精中物体均浸没，排开液体的体积均
为V，由 ， ，得 ，即
，解得 ， ，故 ，
。
【考点】浮力
19.【答案】45
1500
【解析】他家本月用电 电费为
， ，【考点】电能表及电功率的计算
三、解答与探究题
（一）作图题
20.【答案】如图
【解析】根据入射角等于反射角来作图。
21.【答案】如图
【解析】要使杠杆平衡时动力最小，则动力臂应最大，即动力作用点在A点与OA垂直且
方向向上(动力和阻力使杠杆转动的方向相反才能平衡)。
【考点】杠杆的作用
22.【答案】
【解析】两个声控开关控制同一盏灯。只要有一个开关闭合灯就亮，两开关须并联；开关
应接在火线上。
【考点】电路的设计
（二）计算题
23.【答案】解：（1）物体沿斜面向上运动的速度
（2）绳的自由端移动的距离为 ；拉力做的功
；拉力的功率
（3）有用功 ；拉力的机械效率 。
【解析】根据做功公式回答。
24.【答案】解：（1） 、 断开， 闭合时， 、 串联 ，
电路中的电流（2） 断开， ， 闭合时， 被短路，只有 工作，
（3）根据题意，当闭合 和 ，断开 时， 、 并联，此时电路的电阻最小，由
可知，此时电路的功率最大。因为 ，所以
，
所以
【解析】看图根据公式 ， 作答。
（三）实验与探究题
25.【答案】（1）不变
变大(或增大）
（2）温度达到沸点，但不能继续吸热(温度相同，不能吸收热等叙述合理均可）
（3）98℃
99℃
小于
【解析】（1）由甲、乙图可知,冰熔化时吸热，温度不变;因为冰吸收热量，所以其内能增加。
（2）水达到沸点,继续吸热才能沸腾,烧杯中水沸腾时吸热但保持沸点温度不变,通过热
传递使杯内的水也能达到沸点温度，但无法再吸热，所以不能沸腾。
（3）由图丁可知，第5分钟的水温是98℃；水的沸点随压强的增大而增大，或小而减小，
读表发现该地水的沸点为99℃，小于100℃,推知当地气压可能小于1标准大气压。
【考点】冰融化、水的沸腾实验
26.【答案】（1）二力平衡
（2）接触面的粗糙程度
0
做匀速直线运动
（3）甲、乙
0.6
【解析】（1）物体运动时在水平面上受弹簧的拉力和面对它的摩擦力，只有当物体供匀速
直线运动时，处于平衡状态。弹簧测力计的示数才等于摩擦力的大小。
（2）甲是是木板表面，丙是毛巾表面，丙的弹簧测力计示数大，说明在压力一定时，接触
面越粗糙，滑动摩擦力越大；B随A起做匀速运动,B相对于A静止,两者间没有相对
运动和相对运动的趋势,所以物块B不受摩擦力作用，为0N；牛顿定律告诉我们，运动的物体B不受外力作用时将以原来的速度保持匀速直线运动状态。
（3）甲，乙两图的接触面粗糙程度相同，乙图的弹簧力大，乙图得弹簧测力计示数比甲图
的要大，说明接触面粗糙度一定时，压力越大，摩擦力越大。
【考点】摩擦力的探究实验
27.【答案】（1）B
（2）
（3）A
（4）2.2
B
（5）①0.5
②温度
【解析】（1）当小灯泡正常发光时，小灯泡两端电压 ,滑动变阻器两端电压
，流过小灯泡和滑动变阻器的电流约为
，此时滑动变阻器接人电路的电阻
，所以应选滑动变阻器B。
（2）电流表与小灯泡串联，选0~0.6A量程，所以小灯泡的左接线柱接电流表0.6接线柱。
（3）闭合开关前，滑片应在阻值最大端A。
（4）电压表量程为0~3V，分度值为0.1V，读数为2.2V；为了测量小灯泡的额定功率，电
压表的示数应为2.5V，则应减小滑动变阻器接人电路的阻值来减小滑动变阻器分
压，即P向B端移动。
（4）①读图丙，当小灯泡两端电压为2.5V时，流过小灯泡的电流为0.2A，根据可知小灯
泡的额定功率为5W；②小灯泡两端电压增大时，流过小灯泡的电流增大，电流热效
应明显，灯丝温度升高，所以灯丝电阻的变化是受温度的影响。
【考点】小功率的电功率实验
