2022 年内蒙古呼和浩特市中考物理试卷
一、单选题（本题包括12小题，每题2分，共24分）
1. 日出东方，万物光明；林间疏影，潭影映人。上面句中，林间疏影与潭影映人，是两种光学现象，其原
理与下面两幅图的光学原理相同，这两幅图是（ ）

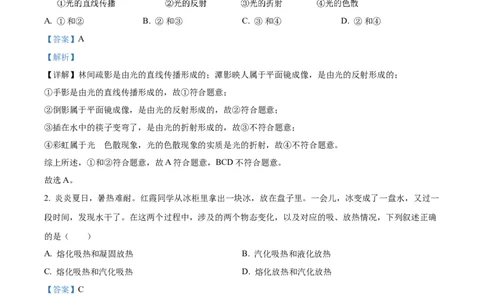

A. ①和② B. ②和③ C. ③和④ D. ②和④
【答案】A
【解析】
【详解】林间疏影是由光的直线传播形成的；潭影映人属于平面镜成像，是由光的反射形成的；
①手影是由光的直线传播形成的，故①符合题意；
②倒影属于平面镜成像，是由光的反射形成的，故②符合题意；
③插在水中的筷子变弯了，是由光的折射形成的，故③不符合题意；
④彩虹属于光 的色散现象，光的色散现象的实质是光的折射，故④不符合题意。
综上所述，①和②符合题意，故A符合题意，BCD不符合题意。
故选A。
2. 炎炎夏日，暑热难耐。红霞同学从冰柜里拿出一块冰，放在盘子里。一会儿，冰变成了一盘水，又过一
段时间，发现水干了。在这两个过程中，涉及的两个物态变化，以及对应的吸、放热情况，下列叙述正确
的是（ ）
A. 熔化吸热和凝固放热 B. 汽化吸热和液化放热
C. 熔化吸热和汽化吸热 D. 熔化放热和汽化放热
【答案】C
【解析】
【详解】冰在空气中吸热熔化变成了一盘水，水在空气中过不断吸热，汽化成水蒸气，因此过一段时间，
发现水干了，故ABD错误，C正确。
故选C。
3. 有关声现象，下列说法错误的是（ ）
A. 正在发声的音叉轻触水面，会引起水花飞溅，是源于音叉的振动
B. “闻其声而识其人”，是根据音色来辨别的【中小学教辅资源店 微信：mlxt2022】
C. 将发声的闹钟放入玻璃罩中，在抽出罩内空气的过程中，听到闹钟发出的声音大小不变
D. “南昌舰”在深海反潜训练时，声呐系统是利用超声波来探测敌方潜艇的装置
【答案】C
【解析】
【详解】A．声音是由物体振动产生，正在发声的音叉轻触水面，会引起水花飞溅，是源于音叉的振动，
故A正确，不符合题意；
B．不同发声体发出声音的音色不同，“闻其声而识其人”，是根据音色来辨别的，故B正确，不符合题
意；

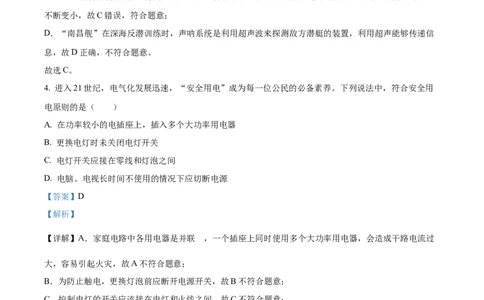

C．声音的传播需要介质，将发声的闹钟放入玻璃罩中，在抽出罩内空气的过程中，听到闹钟发出的声音
不断变小，故C错误，符合题意；
D．“南昌舰”在深海反潜训练时，声呐系统是利用超声波来探测敌方潜艇的装置，利用超声能够传递信
息，故D正确，不符合题意。
故选C。
4. 进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法中，符合安全用
电原则的是（ ）
A. 在功率较小的电插座上，插入多个大功率用电器
B. 更换电灯时未关闭电灯开关
C. 电灯开关应接在零线和灯泡之间
D. 电脑、电视长时间不使用的情况下应切断电源
【答案】D
【解析】
的
【详解】A．家庭电路中各用电器是并联 ，一个插座上同时使用多个大功率用电器，会造成干路电流过
大，容易引起火灾，故A不符合题意；
B．为防止触电，更换灯泡前应断开电源开关，故B不符合题意；
C．控制电灯的开关应该接在电灯和火线之间，故C不符合题意；
D．电脑、电视机等用电器在待机时会消耗电能，为了节约电能，用电器长时间待机时要切断电源，故D
符合题意；
故选D。
5. 下列数据与实际最接近的是（ ）
为
A. 呼和浩特市2022年中考物理试卷，其宽度约 50cm
B. 正常人一分钟脉搏跳动约为70次【中小学教辅资源店 微信：mlxt2022】
C. 一枚一元硬币的质量约为50g
D. 将两个鸡蛋匀速举高1m做的功约为10J
【答案】B
【解析】
【详解】A．呼和浩特市2022年中考物理试卷，其宽度约为30cm，故A不符合题意；
B．正常人一分钟脉搏跳动为60~100次，故B符合题意；
C．一枚一元硬币的质量约为6g左右，故C不符合题意；
D．将两个鸡蛋匀速举高1m做的功约为1J，故D不符合题意。
故选B。

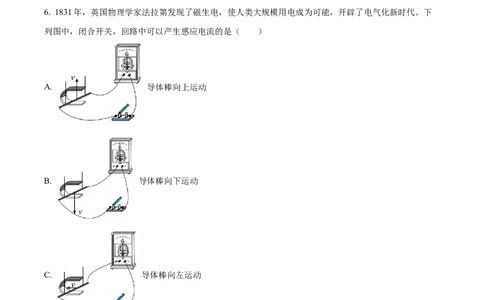

6. 1831年，英国物理学家法拉第发现了磁生电，使人类大规模用电成为可能，开辟了电气化新时代。下
列图中，闭合开关，回路中可以产生感应电流的是（ ）
A. 导体棒向上运动
B. 导体棒向下运动
C. 导体棒向左运动
D. U形磁铁向上运动【中小学教辅资源店 微信：mlxt2022】
【答案】C
【解析】
【详解】AB．蹄形磁体不动，导体在蹄形磁体中上下运动，导体在磁场中没有切割磁感线运动，电路中没
有感应电流产生，故AB不符合题意；
C．蹄形磁体不动，导体在蹄形磁体中左右运动，导体在磁场中做切割磁感线运动，电路中产生感应电流，
故C符合题意；
D．导体不动，蹄形磁体向上运动，导体在磁场中没有做切割磁感线运动，电路中没有感应电流产生，故
D不符合题意。
故选C。

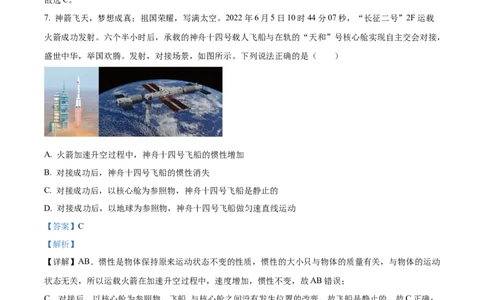

7. 神箭飞天，梦想成真；祖国荣耀，写满太空。2022年6月5日10时44分07秒，“长征二号”2F运载
火箭成功发射。六个半小时后，承载的神舟十四号载人飞船与在轨的“天和”号核心舱实现自主交会对接，
盛世中华，举国欢腾。发射，对接场景，如图所示。下列说法正确的是（ ）
A. 火箭加速升空过程中，神舟十四号飞船的惯性增加
B. 对接成功后，神舟十四号飞船的惯性消失
C. 对接成功后，以核心舱为参照物，神舟十四号飞船是静止的
D. 对接成功后，以地球为参照物，神舟十四号飞船做匀速直线运动
【答案】C
【解析】
【详解】AB．惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关，与物体的运动
状态无关，所以运载火箭在加速升空过程中，速度增加，惯性不变，故AB错误；
C．对接后，以核心舱为参照物，飞船 与核心舱之间没有发生位置的改变，故飞船是静止的，故C正确；
的
D．对接成功后，以地球为参照物，飞船与地面间 位置不断发生变化，则神舟飞船是圆周运动的，故D
错误。
故选C。
8. 关于电学知识，下列说法正确的是（ ）
A. 欧姆定律 变形为 ，说明导体的电阻与其两端电压成正比【中小学教辅资源店 微信：mlxt2022】
B. 导体的横截面积越大，其电阻值一定越小
C. 通电金属导体，其中电荷定向移动的方向与电流方向相反
D. 两个电阻并联，其中一个电阻阻值变大，并联总阻值变小
【答案】C
【解析】
【详解】A．电阻大小决定于导体的长度、材料、横截面积和温度，与导体两端的电压、通过的电流无关，
故A错误；
B．电阻大小决定于导体的长度、材料、横截面积.和温度，只根据横截面积无法判定电阻的大小，故B错
误；
C．通电金属导体定向移动的是电子，电子定向移动的方向与电流方向相反，故C正确；
D．两个电阻并联，其中一个电阻阻值变大，根据并联电路的电阻关系可知，并联总阻值变大，故D错误。
故选C。
9. 小芳同学用图示装置研究滑动摩擦力，用力F水平向右匀速拉动长木板的过程中，木块保持静止不动。
下列说法正确的是（ ）
A. 木块所受摩擦力方向水平向左
B. 地面对长木板的摩擦力与力F是平衡力
C. 力F增大时，木块所受滑动摩擦力大小不变
D. 若弹簧测力计示数为5N，则力F大小也为5N
【答案】C
【解析】
【详解】A．木块保持静止不动，水平方向上受力平衡，弹簧测力计对木块的拉力水平向左，则木块受到
的摩擦力水平向右，故A错误；
B．用力F水平向右匀速拉动长木板的过程中，木板在水平方向上受力平衡，水平方向上受到水平向右的
拉力F、水平向左的地面对木板的摩擦力、水平向左的木块对木板的摩擦力，所以地面对长木板，的摩擦
力与力F不是平衡力，故B错误；
C．力F增大时，木块对木板的压力大小、接触面的粗糙程度不变，所以木块所受滑动摩擦力大小不变，
故C正确；
D．若弹簧测力计示数为5N，结合B选项可知，力F应大于5N，故D错误。【中小学教辅资源店 微信：mlxt2022】
故选C。
10. 如图所示，小嫒同学设计了一个简单的“调光电路”。电路连接好后闭合开关，导线完好，却发现小
灯泡不亮，电流表无示数。于是用一个完好的电压表探测电路故障，将电压表接在ab两点，发现无示数；
接在ac两点，发现有示数。对故障分析，下列说法正确的是（ ）
A. 滑动变阻器短路 B. 滑动变阻器断路
C. 小灯泡短路 D. 小灯泡断路
【答案】D
【解析】
【详解】由图可知，该电路为串联电路，电流表测量电路中的电流；闭合开关，导线完好，却发现小灯泡
不亮，电流表无示数，这说明电路出现了断路故障；将电压表接在ab两点，发现无示数，这说明断路的地
方在ab之外；接在ac两点，发现有示数，这说明此时电压表与电源之间是接通的，所以故障是bc之间出
现了断路现象，即小灯泡断路。故ABC错误，D正确。
故选D。
11. 荡秋千是一种喜闻乐见的运动，在越荡越高的欢乐中，享受的是激情与健身的欢欣。如图所示，晨光
同学在荡秋千。他从A点自由出发，经过最低点B和与A点等高的C点，到达右侧最高点D返回。经测量，
D点高于A点和C点。晨光同学从A到D的过程中，下列判断正确的是（ ）
A. A点和D点机械能相等
B. 到达B点时，受力平衡
C. 在此过程中，只有机械能与内能之间相互转化
D. 从A点到D点，其机械能增加
【答案】C
【解析】
【详解】ACD．晨光同学在当秋千的过程中，克服重力和空气阻力做功，机械能逐渐转化为内能，机械能【中小学教辅资源店 微信：mlxt2022】
不断减小，故AD错误，C正确；
B．到达B点时，晨光同学没有保持静止或者匀速直线运动状态，处于非平衡状态，受力不平衡，故B错
误。
故选C。
12. 如图所示电路，电源电压恒定。下列说法正确的是（ ）
A. 只闭合K 时电流表示数大于只闭合K、K 时电流表示数
2 1 3
B. 只闭合K 时电压表示数大于只闭合K、K 时电压表示数
2 1 3
C. 只闭合K、K，当R 滑片向左移动时，R 的功率逐渐变大
1 3 2 1
D. 只闭合K、K，当R 滑片向右移动时，电源总功率逐渐变大
1 3 2
【答案】D
【解析】
【详解】AB．只闭合K 时，电路为R 与R 的串联电路，电压表测量定值电阻两端的电压，电流表测量电
2 1 2
路中的电流；只闭合K、K 时，电路为R 与R 的并联电路，电流表测量干路中的电流，电压表测量电源
1 3 1 2
电压；根据串联电路的电压规律可知，电压表示数会变大；根据并联电路的电流规律可知，电流表示数变
大，故AB错误；
C．只闭合K、K，当R 滑片向左移动时，根据并联电路各支路互不影响可知，R 的功率不变，故C错误；
1 3 2 1
D．只闭合K、K，当R 滑片向右移动时，滑动变阻器接入电路的电阻变小，通过滑动变阻器的电流变大；
1 3 2
由于并联电路互不影响，通过定值电阻的电流不变，所以干路中的电流变大，根据 可知，电源总功
率逐渐变大，故D正确。
故选D。
二、实验题（本题包括4小题，每小题3分，共12分）
13. 近视眼只能看清近处的物体，看不清远处的物体，需要矫正；远视眼只能看清远处的物体，看不清近
处的物体，亦需要矫正。下面四幅图中，正确表示远视眼成像情况的是 _____图；正确表示近视眼矫正情
况的是 _____图。对近视眼矫正，是利用了 _____（选填“A”“B”）。
A.凸透镜对光的会聚作用
B.凹透镜对光的发散作用【中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 甲 ②. 丁 ③. B
【解析】
【详解】[1]甲图，看近处物体时，像成在视网膜的后方，是远视眼的成像情况；乙图，看远处物体时，像
成在视网膜的前方，是近视眼的成像情况。
[2] [3]丙图，是用凸透镜来矫正的，凸透镜对光线具有会聚作用，可以矫正远视眼；丁图，是用凹透镜来
矫正的，凹透镜对光线具有发散作用，可以矫正近视眼，故A不符合题意，B符合题意。
故选B。
14. 长虹同学了解物态变化后，发现水的凝固点是0℃，酒精的凝固点是-177℃，于是做如下猜想，猜想
1：水和酒精混合，混合液的凝固点会低于0℃；猜想2：混合比例会影响混合液的凝固点。他取完全相同
的两杯水，分别掺入不同量酒精，充分混合后，放入冰箱冷冻室。用温度计正确测量其温度值，每隔两分
钟读取一次数据，记入表格。画出两种混合液，温度随时间变化的图像，如图右图所示。
（1）某时刻，其中一支温度计示数如左图，其读数为_____℃；
（2）当两种混合液的温度都-7℃时，_____（选填“甲”或“乙”）图所对应的混合液处于固态；
（3）若图甲曲线对应混合液所掺酒精少，乙曲线对应混合液所掺酒精多，我们可以初步判断，一定质量
的水中，所掺酒精越多，其混合液的凝固点_____（选填“不变”或“越高”或“越低”）。
【答案】 ①. -6 ②. 甲 ③. 越低
【解析】
【详解】（1）由图1可知，温度计的分度值为1℃，液柱的上表面与温度计的0刻度线下的第6条刻度线
对齐，则读数为-6℃。
（2）由图2可知，甲物质的凝固点为-5℃，当其温度为-7℃时，物质全部凝固，所以甲物质处于固态；乙
物质的凝固点为-8℃，当其温度为-7℃时，乙物质还没有凝固，所以处于液态。【中小学教辅资源店 微信：mlxt2022】
（3）由图2可知，图甲曲线对应混合液所掺酒精少，凝固点为-5℃，图乙曲线对应混合液所掺酒精多，凝
固点为-8℃，故可得出结论，一定质量的水中，所掺酒精越多，其凝固点越低。
15. 在学习机械效率概念后，小娟和小玉同学探讨：在不计绳重和摩擦，同一滑轮组匀速提升不同货物，
提升相同高度，动滑轮重力不变，额外功不变的条件下，机械效率是否变化的问题。小娟认为：“物重增
加，有用功增加，总功也增加，所以机械效率可能变也可能不变”；小玉认为：“物重增加，有用功增加，
总功也增加，那么额外功在总功中所占比例减小，则机械效率一定增加。”俩人争执不下，决定实验验证。
下表是他们利用一个滑轮组实验时，收集到的有关数据：
动滑轮重 物重 物体上升距离 拉力 拉力作用点移动距离 滑轮组机械效率
G /N G/N h/m F/N s/m η
动
1 0.5 1 0.1 0.5 0.3 66.7%
2 0.5 2.5 0.1 1.0 0.3 81.5%
3 0.5 4 0.1 1.5 0.3
（1）请分析表中数据，在图中画出此实验中滑轮组绕绳方法_____；
（2）表中第3次实验时，滑轮组的机械效率为 _____；
（3）实验验证，_____（选填“小娟”或“小玉”）的说法是正确的。
【答案】 ①. ②. 88.9% ③. 小玉
【解析】
【详解】（1）[1]由表格中数据可以看出，绳子末端移动的距离为物体提升高度的3倍，所以连接动滑轮
的绳子的股数为3，滑轮组由一个动滑轮和一个定滑轮组成，绕线时应从动滑轮的挂钩处挂起，如图所示：【中小学教辅资源店 微信：mlxt2022】
（2）[2]由表格中数据得，第三次实验，有用功为
总功为
滑轮组的机械效率为
（3）[3]由表格中数据得，同一滑轮组，提升的重物重力越大，机械效率越大，故小玉的说法是正确的。
16. 小安同学在学习电路的串、并联特点后，设计了如图（甲）所示的实验原理图，来测量某一定值电阻
R 的阻值。实验操作如下：
x
（1）为了保证电路安全，在闭合开关K前，滑动变阻器滑片应滑到最_____端（选填“左”或“右”）；
（2）闭合开关K，将单刀双掷开关拨到1，调节滑动变阻器，使电流表指针指到某一值，如图（乙），电
流表读数为_____A；
（3）保持（2）中滑动变阻器滑片位置不变，将单刀双掷开关拨到2，调节电阻箱R，当阻值为10Ω时，
电流表示数与（2）中显示数值相同，则被测电阻R 的阻值为_____Ω。
x
【答案】 ①. 右 ②. 0.3 ③. 10
【解析】
【详解】（1）[1]闭合开关前，滑片应滑至阻值最大处的右端，以此达到保护电路的目的。
（2）[2]电流表的示数如图乙，电流表选用小量程，分度值为0.02A，电流为0.3A。
（3）[3]将S拨至1，调节滑动变阻器的滑片至某一位置，电流表示数为某值，再将S拨至2，调节电阻箱，【中小学教辅资源店 微信：mlxt2022】
使电流表示数仍为相同的某值，此时两条电路对电流的阻碍作用相同，此时电阻箱的示数为10Ω，即为待
测电阻的阻值。
三、计算题（本题包括4小题，每小题4分，共16分，计算题只写结果不得分）
17. 如左图所示，是呼和浩特市在疫情防控期间，消毒车为街道喷洒消毒液的情景。图中消毒车净重10t，
装有10m3消毒液，此时车轮与地面的总接触面积为0.5m2，右图是消毒车运动的s﹣t图。已知消毒液的密
度为1.01×103kg/m3，求：
（1）10min内消毒车的平均速度；消毒液的质量；
的
（2）喷洒前，消毒液质量和消毒车对水平地面 压强。
【答案】（1）24km/h，1.01×104kg；（2）1.01×104kg，4.02×105Pa
【解析】
【详解】解：（1）由图得，消毒车10min运动的路程为4km，平均速度为
由 得，消毒液的质量得
（2）喷洒前，消毒液的体积为10m3，质量为1.01×104kg。
消毒车对水平地面的压力
消毒车对水平地面的压强
答：（1）10min内消毒车的平均速度24km/h；消毒液的质量1.01×104kg；【中小学教辅资源店 微信：mlxt2022】
（2）喷洒前，消毒液质量1.01×104kg，消毒车对水平地面的压强4.02×105Pa。
18. 如图所示，R为定值电阻，L为标有“6V 3W”的小灯泡，灯丝阻值不变，电源电压恒定。闭合开关，
小灯泡正常工作时，电流表读数为0.9A。求：
（1）通过小灯泡的电流，以及小灯泡电阻；
（2）定值电阻R阻值，以及它的电功率。
【答案】（1）0.5A、 12Ω；（2）15Ω、2.4W
【解析】
【详解】解：由电路图可知，R与L并联，电流表测量干路中的电流。
（1）灯泡正常发光时，灯两端的实际电压等于其额定电压，即
实际功率等于其额定功率，即
灯泡的电流为
小灯泡电阻为
（2）根据并联电路的电流规律可知，通过R的电流为
根据并联电路的电压规律可知，R两端的电压为
R的阻值为
R的功率为【中小学教辅资源店 微信：mlxt2022】
答：（1） 通过小灯泡的电流为 ；小灯泡电阻为 。
（2）定值电阻R阻值为 ；它的电功率为 。
19. 如图为某盘山公路。汽车沿着公路，可以驶上高耸入云的山峰。为什么盘山公路要修成S形呢？因为
盘山公路相当于斜面，省力而安全。若从山底到山顶的盘山公路长6000m，山高900m，一辆5t的小型货
车以恒定功率165kW，匀速沿盘山公路从山底开上山顶，用时10min。在货车从山底到山顶过程中，阻力
大小不变。求：
（1）货车克服重力做的功和发动机对货车做的功；
（2）货车所受阻力大小。
【答案】（1）4.5×107J，9.9×107J；（2）9000N
【解析】
【详解】解：（1）货车的重力为
货车克服重力做的功
由 得，发动机对货车做的功
（2）汽车克服阻力做的功
由 得，货车所受阻力大小为
答：（1）货车克服重力做的功为4.5×107J，发动机对货车做的功为9.9×107J；【中小学教辅资源店 微信：mlxt2022】
（2）货车所受阻力大小为9000N。
20. 如图甲所示，电源电压恒定，R 是定值电阻，R 是滑动变阻器，闭合开关，移动滑动变阻器的滑片，
1 2
当滑片滑到正中央时，电压表示数为3V。已知两个电阻的U—I图象如图乙所示。求：
（1）电源电压以及当滑动变阻器滑片滑在最右端时电流表电流；
（2）滑动变阻器电阻保持5Ω不变，通电1min，滑动变阻器的电功率以及电流通过电路做的总功。
【答案】（1）6V，0.2A；（2）0.8W，144J
【解析】
【详解】解：（1）由图像可知当R、R 两端电压都为3V时电路中电流为0.3A，则由已知条件可得
1 2
即 ， 。
根据图乙I=0.3A时可得电源电压为
当滑动变阻器滑片滑在最右端时
根据串联电路电流、电压、电阻之间的关系可得
（2）滑动变阻器阻值为5Ω时
则
通电1min电流通过电路做的总功【中小学教辅资源店 微信：mlxt2022】
答：（1）电源电压为6V,当滑动变阻器滑片滑在最右端时电流表电流为0.2A；
（2）滑动变阻器电阻保持5Ω不变，通电1min，滑动变阻器的电功率为0.8W，电流通过电路做的总功为
144J。
四、综合题（本题包括4小题，21和22题每题4分，23和24题每题5分，共18分）
21. 小亮同学坐在平静的湖边，看到“云在水中漂，鱼在云上游”。则，天上的白云与映在湖里的白云，
距水面的距离_____（选填“相同”或“不同”）；看到的鱼相比实际的鱼，距水面的距离_____（选填
“远”或“近”）；看到水中的白云在向东移动，则天上的白云在向_____（选填“东”或“西”）移动；
看到的水中鱼和水中云，是鱼和云所成的像，关于这两个像，下列判断正确的是_____（选填字母）。
A．都是实像
B．都是虚像
C．鱼是实像，云是虚像
【答案】 ①. 相同 ②. 近 ③. 东 ④. B
【解析】
【详解】[1]小亮看到白云在水中的倒影属于平面镜成像，是由光的反射形成的虚像，根据平面镜成像特点
可知，物像到平面镜的距离相等，故天上的白云与映在湖里的白云距水面的距离相同。
[2]小亮看到“鱼”的位置比实际位置升高了，即距水面的距离近，这是光的折射现象造成的虚像。
[3]由平面镜成像特点可知，物与像关于镜面对称，当水中的白云在向东移动时，则天上的白云在向东移动。
[4]看到的水中鱼，是由光的折射形成的虚像；水中云，是由光的反射形成的虚像，所以这两个像都是虚像，
故AC错误，B正确。
故选B。
22. 为了探究沙漠中与大海边昼夜温差的变化问题。小于同学取了两个完全相同的、比较大的玻璃器皿。
分别装入质量、初温都相同的沙子和水。在阳光充足，温暖的地方进行暴晒。经过相同时间，发现两个玻
璃器皿中的沙子和水，温度都发生了明显变化。你认为，沙子和水，谁的温度变化大？请用学过的物理知
识说明原因。并回答开始探究的问题。
【答案】沙子的温度变化的比较大；水的比热容比沙子的比热容大，在阳光充足、温暖的地方进行暴晒，
经过相同时间，吸收或放出相同热量，水的温度变化比沙小，沙子的温度变化比较大。
【解析】
【详解】比热容的大物体升温慢，降温也慢，比热容小的物体升温快，降温也快，沙子的比热容比水小，
沙子的温度变化的比较大；水的比热容比沙子的比热容大，在阳光充足、温暖的地方进行暴晒，经过相同
时间，吸收或放出相同热量，水的温度变化比沙小，沙子的温度变化比较大。
23. 林椿同学在疫情居家期间，仔细研究家里照明电路中，一盏白炽灯泡电阻、电功率随电压变化的特点。
收集分析数据后，画出了灯泡电流随电压变化图像，如图所示。【中小学教辅资源店 微信：mlxt2022】
（1）由图可知，随电压增大，灯泡的电阻值 _____（选填“不变”或“增大”或“减小”）；
（2）当灯泡正常工作时，其电压为220V，1min消耗的电能为2400J，求灯泡的额定功率和额定电流
______；
（3）当灯泡电压为180V时，间接测得其电流为0.16A。因为照明电路电压恒为220V，需要给灯泡 _____
（选填“串联”或“并联”）一个电阻，才能实现灯泡电压180V，求该电阻的电阻值______
【答案】 ①. 增大 ②. 40W、0.18A ③. 串联 ④. 250
【解析】
【详解】（1）[1]由图可知，随电压增大，图像的斜率变小，说明灯泡的电阻值增大。
（2）[2]灯泡的额定功率
由 得，额定电流
（3）[3]串联电路，用电器的电压之和等于电源电压，并联电路中，各支路两端的电压相等，依题意得，
电源电压大于灯泡的电压，因此要使灯泡正常发光，应串联一个电阻。
[4]串联的电阻的电压为
由欧姆定律得，电阻的阻值为
24. 浮筒法，是海洋沉船打捞技术中常用的方法之一。先让浮筒灌满海水，靠自重自由下沉。到达海底沉
船处，将若干个浮筒与沉船固定。给浮筒充气，排出筒内海水，产生向上的上举力，让沉船上浮。已知，
每个浮筒质量为4.8×103kg，体积为160m3，海水密度为1.03×103kg/m3。求：
（1）每个浮筒在海底沉船处，充气，海水全部排出后，受到的浮力大小和产生的上举力大小；
（2）若沉船在海平面下方200m处，海平面大气压为1.0×105Pa，浮筒排出海水时，充气压强的最小值；
（3）若沉船需要受到向上4.1×107N的上举力，才能上浮，则至少需要多少个浮筒与沉船固定。【中小学教辅资源店 微信：mlxt2022】
【答案】（1）1.648×106N，1.6×106N；（2）2.16×106Pa；（3）26个
【解析】
【详解】解：（1）浮筒浸没时，每个浮筒受到的浮力
F =ρ gV =ρ gV=1.03×103kg/m3×10N/kg×160m3=1.648×106N
浮 海水 排 海水
每个浮筒的重力
G=mg=4.8×103kg×10N/kg=4.8×104N
由力的平衡条件，每个浮筒能产生的上举力
F =F -G=1.648×106N-4.8×104N=1.6×106N
举 浮
（2）海平面下方200m处海水的压强
p =ρ gh=1.03×103kg/m3×10N/kg×200m=2.06×106Pa
海水 海水
浮筒排出海水时，充气压强的最小值
p =p +p=2.06×106Pa+1.0×105Pa=2.16×106Pa
最小 海水 0
（3）因为需要产生4.1×107N的举力，所以需要浮筒的个数
因此至少需要26个浮筒。
答：（1）每个浮筒受到的浮力为1.648×106N，产生的上举力大小为1.6×106N；
（2）浮筒排出海水时，充气压强的最小值为2.16×106Pa；
（3）若沉船需要受到向上4.1×107N的上举力，才能上浮，至少需要26个浮筒与沉船固定。【中小学教辅资源店 微信：mlxt2022】
