2022 年“山水联盟”开学联考
第二部分 通用技术（共50 分）
一、选择题（本大题共 13 小题，每小题 2 分,共 26 分。每小题列出的四个备选项中只有一个是
符合题目要求的,不选、多选、错选均不得分）
1. 如图所示为一款青桔共享单车，下列设计方案不是
从人机关系角度考虑的是（ ）
A. 车身颜色采用清新的柠檬绿
B. 座椅高度可调，调节方便
C. 车篮承重10kg,内部凹凸不平，不适宜儿童乘坐
D. 通过GPS定位，单车不在规定还车区域时，无法
上锁还车

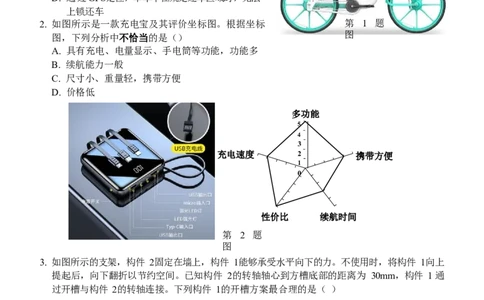

2. 如图所示是一款充电宝及其评价坐标图。根据坐标 第 1 题
图
图，下列分析中不恰当的是（）
A. 具有充电、电量显示、手电筒等功能，功能多
B. 续航能力一般
C. 尺寸小、重量轻，携带方便
D. 价格低
多功能
5
4
3
充电速度 2 携带方便
1
0
性价比 续航时间
第 2 题
图
3. 如图所示的支架，构件 2固定在墙上，构件 1能够承受水平向下的力。不使用时，将构件 1向上
提起后，向下翻折以节约空间。已知构件 2的转轴轴心到方槽底部的距离为 30mm，构件 1 通
过开槽与构件 2的转轴连接。下列构件 1的开槽方案最合理的是（ ）
第 3 题
图
学学学学学学学学学 科科科科科科科科科 网网网网网网网网网 （（（（（（（（（ 北北北北北北北北北 京京京京京京京京京 ））））））））） 股股股股股股股股股 份份份份份份份份份 有有有有有有有有有 限限限限限限限限限 公公公公公公公公公 司司司司司司司司司 1A. B. C. D.

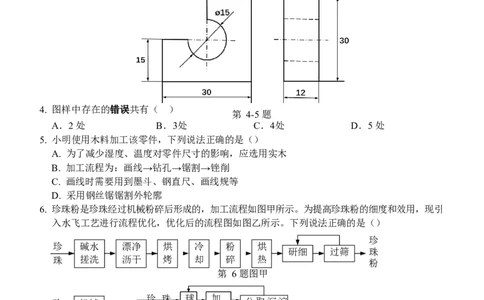

小明设计了如图所示的工件，请根据图回答第 4-5 题。
4. 图样中存在的错误共有（ ）
第 4-5 题
A．2 处 B．3处 C．4处 D．5 处
5. 小明使用木料加工该零件，下列说法正确的是（）
A. 为了减少湿度、温度对零件尺寸的影响，应选用实木
B. 加工流程为：画线→钻孔→锯割→锉削
C. 画线时需要用到墨斗、钢直尺、画线规等
D. 采用钢丝锯锯割外轮廓
6. 珍珠粉是珍珠经过机械粉碎后形成的，加工流程如图甲所示。为提高珍珠粉的细度和效用，现引
入水飞工艺进行流程优化，优化后的流程图如图乙所示。下列说法正确的是（）
珍
珍 碱水 漂净 烘 冷 粉 烘
研细 过筛 珠
珠 搓洗 沥干 烤 却 碎 热
粉
第 6 题图甲
珍 珠 球 加
珍 机械 分取沉淀
粉 磨 水
珠 粉碎 物
悬搅浊
拌液
真空
静置 分取沉淀物 冷却 干品珍珠粉
干燥
第 6 题图乙
A. 在流程甲中，过筛之后，细度不够的珍珠粉需要重新粉碎
B. 在流程乙中，两次分取沉淀物环节可以合并
C. 引入球磨设备是该流程优化的条件
学学学学学学学学学 科科科科科科科科科 网网网网网网网网网 （（（（（（（（（ 北北北北北北北北北 京京京京京京京京京 ））））））））） 股股股股股股股股股 份份份份份份份份份 有有有有有有有有有 限限限限限限限限限 公公公公公公公公公 司司司司司司司司司 2D. 流程乙实现了成本、工期、工艺等多项指标的优化
如图所示为内燃机的阀门行程控制系统，通过转动
调节柄调整可调节支点 C 的位置，可以改变内燃机阀
门的行程，其中 Q 点位于弧 AB 的圆心处，安装于底
座上。内燃机部分省略未画。请根据示意图及描述完成第
7-9 题 。
7. 调节柄 QC位于竖直方向，凸轮逆时针转动到图示
位置时，杆 ED与 BD成 90°，下列分析正确的是
第 7-9 题
（ ）
A. 阀门向上运动
B. 如果向右调节支点C，则阀门行程减小
C. 杆 AB受弯曲，调节柄受压
D. 杆 BD 受压，杆 ED受弯曲
8. 从系统的角度分析，下列说法不正确的是（）
A. 系统需要定期添加润滑油，体现了系统的动态性
B. 能适配不同型号的内燃机，体现了系统的整体性
C. 凸轮的尺寸精度是影响该系统优化的因素
D. 设计该系统时，需要建模分析各杆件的受力情况，体现了系统分析的科学性原则
9. 下列关于内燃机的阀门行程控制系统的分析中不正确的是（）
A. 凸轮的转动是输入量 B. 阀门是被控对象
C.A点的行程是控制量 D.控制方式属于开环控制

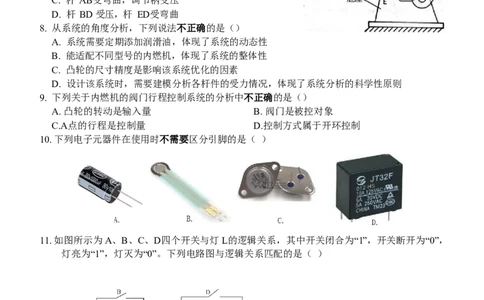

10.下列电子元器件在使用时不需要区分引脚的是（ ）
11.如图所示为A、B、C、D四个开关与灯L的逻辑关系，其中开关闭合为“1”，开关断开为“0”，
灯亮为“1”，灯灭为“0”。下列电路图与逻辑关系匹配的是（ ）
第 11 题图

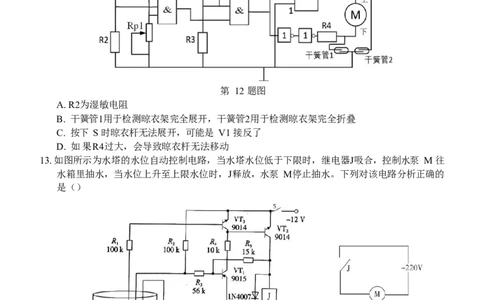

学学学学学学学学学 科科科科科科科科科 网网网网网网网网网 （（（（（（（（（ 北北北北北北北北北 京京京京京京京京京 ））））））））） 股股股股股股股股股 份份份份份份份份份 有有有有有有有有有 限限限限限限限限限 公公公公公公公公公 司司司司司司司司司 512.小明设计了如图所示的自动晾衣架控制电路。S为按钮开关，按下闭合，松开断开。白天并且
不下雨时，按一下 S，电机 M正转（电流方向从下往上）驱动晾衣架伸出窗台，直到晾衣架
完全展开，电机停止。天黑或者下雨时，电机 M
反转（电流方向从上往下）收回晾衣架，直到晾衣
架完全折叠，电机停止。两个干簧管用于检测晾衣
架的位置，到达极限位置时，相应的干簧管闭合。
555 功能表如图所示。下列对该电路分析不正确的
是（ ）
第 12 题图
A.R2为湿敏电阻
B. 干簧管1用于检测晾衣架完全展开，干簧管2用于检测晾衣架完全折叠
C. 按下 S 时晾衣杆无法展开，可能是 V1 接反了
D. 如果R4过大，会导致晾衣杆无法移动
13.如图所示为水塔的水位自动控制电路，当水塔水位低于下限时，继电器J吸合，控制水泵 M 往
水箱里抽水，当水位上升至上限水位时，J释放，水泵 M停止抽水。下列对该电路分析正确的
是（）
A. 当水位处于上下限之间时，接通 S，无法确定水泵是否抽水
B. 水泵抽水时，VT3一定处于截止状态
C. 水位高于下限时，VT1一定处于截止状态
D. 如果R4断路，会导致水泵一直抽水
二、非选择题（本大题共 4 小题，第 14 小题 6 分，第 15 小题 9 分，第 16 小题 3 分，第 17 小题
6 分，共 24 分）
学学学学学学学学学 科科科科科科科科科 网网网网网网网网网 （（（（（（（（（ 北北北北北北北北北 京京京京京京京京京 ））））））））） 股股股股股股股股股 份份份份份份份份份 有有有有有有有有有 限限限限限限限限限 公公公公公公公公公 司司司司司司司司司 614.如图所示是小明学校的路灯，造型就像一颗小树苗，每天晚上 7点自动亮起，早上 5点自动熄
灭。请根据图片及其描述，完成以下任务：
（1）下列分析中不正确的是▲（在“A. 路灯为学生晚间活动提供照
明，体现了技术的目的性；B.路灯能够自动亮起和熄灭，不需
要人工操作，体现了技术保护人的作用；C.新闻曾报道过路灯
倒塌砸伤车辆和行人的事故，体现了技术的复杂性”中选择合适
的选项，将序号填入▲处）；
（2）考虑到冬季傍晚需要提前打开路灯，学校近期将路灯的定时
开关改为光控开关，实现了根据周围环境的亮度自动开关
灯，体现了设计的▲（在“A. 可持续发展原则；B.实用原则；
C.经济原则；D. 道德原则”中选择合适的选项，将序号填入
▲处）；
（3）光控路灯在工作时也会受到各种干扰，下列因素属于干扰因
素的是 ▲ （ 在“A. 雨雪天；B. 大雾天；C.周围车辆的车灯 第 14 题
亮度；D.供电电压波动不稳”中选择合适的选项，将序号填入▲处）；图
（4）以下几款路灯底座安装孔的设计方案，从方便安装的角度最合适的是▲；
（5）固定路灯杆时，采用了如下图所示的双螺母连接，主要目的是▲（在“A. 防止非专业人
员拆卸螺母；B.减少螺栓突出部位的长度；C.防止螺母松动”中选择合适的选项，将序
号填入▲处）。
15.小明发现家里如图a所示的平板车虽然扶手可折叠，但折叠后车轮仍然占用较多空间，于是想
改进扶手与车轮之间的连接方式，实现向下折叠扶手时带动车轮向内折叠，最大限度的减少体
积，如图b所示。已知扶手安装于平板车身底部的扶手横杆上，车轮安装于两侧的车轮横杆上
扶手横杆与车轮横杆都是外径为 10mm的铝合金管。请帮助小明完成扶手横杆与车轮横杆之间
的传动部件设计，暂不考虑使用过程中扶手的固定。设计要求如下：
学学学学学学学学学 科科科科科科科科科 网网网网网网网网网 （（（（（（（（（ 北北北北北北北北北 京京京京京京京京京 ））））））））） 股股股股股股股股股 份份份份份份份份份 有有有有有有有有有 限限限限限限限限限 公公公公公公公公公 司司司司司司司司司 7车轮
图 a
第 15 题图 图 b
（1）传动部件能够连接扶手横杆与车轮横杆，实现传动；
（2）扶手由垂直位置向车身折叠 90°带动车轮向内折叠 90°；
（3）结构简单、操作方便；
（4）材料自选。
请完成以下任务：
（1）小明发现问题的途径是▲（在“A. 观察日常生活；B.收集和分析信息；C.技术研究与技
术试验”中选择合适的选项，将序号填入▲处）
（2）设计该传动部件时，下列选项不属于限制因素的是 ▲ （ 在“A. 扶手横杆的位置；B. 车轮
的大小；C. 小明的设计能力”中选择合适的选项，将序号填入▲处）
（3）画出设计草图，必要时用文字说明;
（4）在设计草图上标注主要尺寸。
（5）小明准备在传动部件安装后进行以下技术试验，其中不合理的是 ▲ （ 在“A. 向下折叠扶
手，观察传动部件能否带动车轮向内转动；B.由折叠状态向上打开扶手，观察传动部件
能否带动车轮向外伸展打开；C.在打开状态推拉扶手，观察扶手能否稳固带动车轮前后
行进”中选择合适的选项，将序号填入“ ▲ ”处）。
16.请补全三视图中所缺的 3 条图线（超过 3条图线倒扣分）。
17.小明搭建了如图所示的温度异常报警电路，当Rt检测到温度过高或过低时，电路会发出声光
1
报警信号。其中R2、R3、R4为阻值相同的电阻，初始IC3的“+”脚电位为 V 。请完成
2 CC
以下任务：
学学学学学学学学学 科科科科科科科科科 网网网网网网网网网 （（（（（（（（（ 北北北北北北北北北 京京京京京京京京京 ））））））））） 股股股股股股股股股 份份份份份份份份份 有有有有有有有有有 限限限限限限限限限 公公公公公公公公公 司司司司司司司司司 8第 17 题
图
（1）为了方便调试温度的上下限，虚线框1中电路的输入部分设计更合理的是 ▲ ；
A. B.
（2）IC1的输出端 A、IC2的输出端 B与 IC3的输出端 F的逻辑关系可表示为▲（在“A.
F=A+B；B.F=AB；C.F= ；D.F= ”中选择合适的选项，将序号填入 ▲处）；
（3）小明认为虚线框 2中的 R (cid:1)A̅̅ 2 (cid:3)(cid:3) +̅̅̅ 、 (cid:1)(cid:1)(cid:1) B̅(cid:3) R3也可 𝐴̅̅̅ 以 (cid:1)(cid:1)(cid:1) 𝐵̅(cid:1) 用两个二极管代替，请在下图虚线框中完成电路
连线，实现原有的控制功能。
（4）小明使用 555芯片、一个二极管和两个阻值相同的电阻 R7、R8对虚线框 3中的电路输
出部分进行了改进。已知初始状态不报警，请帮助小明在虚线框 3中完成电路连线，
实现报警之后温度恢复到正常范围也能保持报警的功能。
学学学学学学学学学 科科科科科科科科科 网网网网网网网网网 （（（（（（（（（ 北北北北北北北北北 京京京京京京京京京 ））））））））） 股股股股股股股股股 份份份份份份份份份 有有有有有有有有有 限限限限限限限限限 公公公公公公公公公 司司司司司司司司司 9
