专题 12 电磁感应
目录
考点01 电磁感应现象 楞次定律 自感和涡流..........................................................1
考点02 法拉第电磁感应定律的应用..........................................................................5
考点03 线框进入磁场类问题....................................................................................14
考点04 导体棒在导轨上运动问题............................................................................20
考点 01 电磁感应现象 楞次定律 自感和涡流
一、单选题
1．（2021·天津·高考真题）科学研究方法对物理学的发展意义深远，实验法、归纳法、演绎法、类比法、
理想实验法等对揭示物理现象的本质十分重要。下列哪个成果是运用理想实验法得到的（ ）
A．牛顿发现“万有引力定律” B．库仑发现“库仑定律”
C．法拉第发现“电磁感应现象” D．伽利略发现“力不是维持物体运动的原因”
【答案】D
【详解】牛顿发现“万有引力定律”；库伦发现“库仑定律”；法拉第发现“电磁感应现象”，这些都是
建立在大量的实验的基础上直接得出的结论；而伽利略发现“力不是维持物体运动的原因”，是在实验的
基础上经过抽象推理得出的结论，即运用了理想实验法。
故选D。
2．（2023·海南·统考高考真题）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地
下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）
A．线圈1、2产生的磁场方向竖直向上
B．汽车进入线圈1过程产生感应电流方向为abcd
C．汽车离开线圈1过程产生感应电流方向为abcdD．汽车进入线圈2过程受到的安培力方向与速度方向相同
【答案】C
【详解】A．由题知，埋在地下的线圈1、2通顺时针（俯视）方向的电流，则根据右手定则，可知线圈
1、2产生的磁场方向竖直向下，A错误；
B．汽车进入线圈1过程中，磁通量增大，根据楞次定律可知产生感应电流方向为adcb（逆时针），B错误；
C．汽车离开线圈1过程中，磁通量减小，根据楞次定律可知产生感应电流方向为abcd（顺时针），C正确；
D．汽车进入线圈2过程中，磁通量增大，根据楞次定律可知产生感应电流方向为adcb（逆时针），再根
据左手定则，可知汽车受到的安培力方向与速度方向相反，D错误。
故选C。

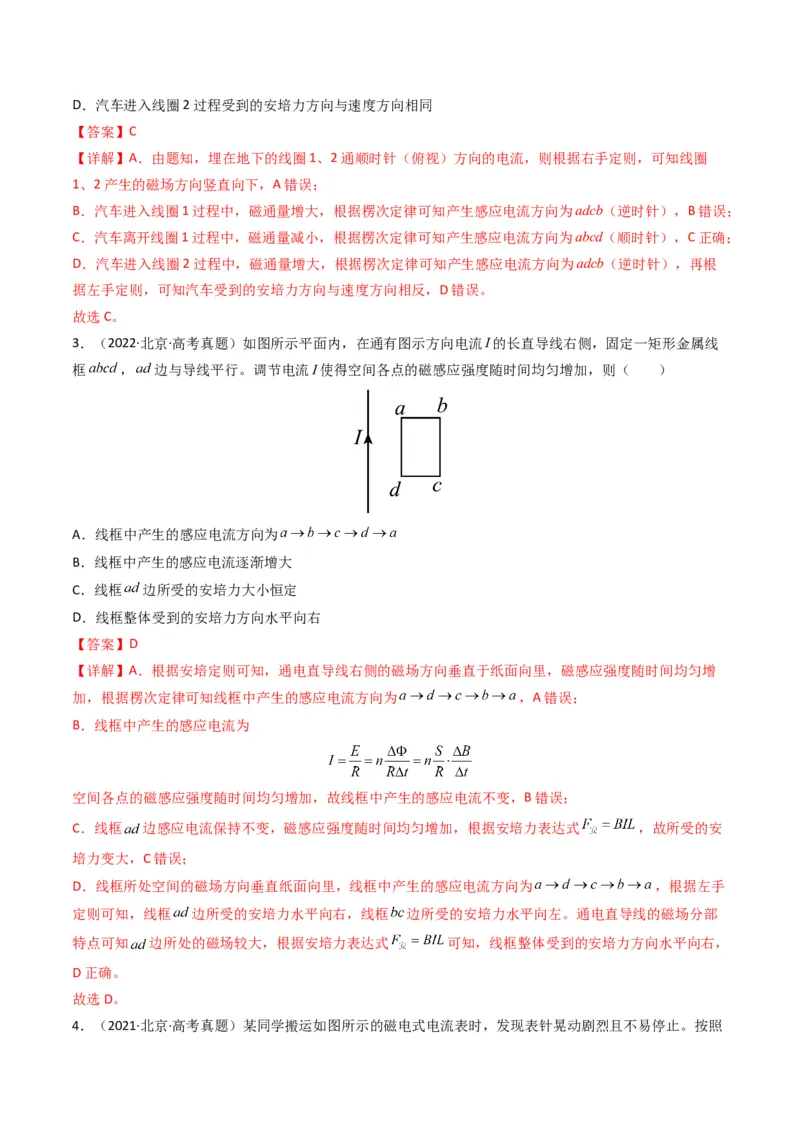

3．（2022·北京·高考真题）如图所示平面内，在通有图示方向电流I的长直导线右侧，固定一矩形金属线
框 ， 边与导线平行。调节电流I使得空间各点的磁感应强度随时间均匀增加，则（ ）
A．线框中产生的感应电流方向为
B．线框中产生的感应电流逐渐增大
C．线框 边所受的安培力大小恒定
D．线框整体受到的安培力方向水平向右
【答案】D
【详解】A．根据安培定则可知，通电直导线右侧的磁场方向垂直于纸面向里，磁感应强度随时间均匀增
加，根据楞次定律可知线框中产生的感应电流方向为 ，A错误；
B．线框中产生的感应电流为
空间各点的磁感应强度随时间均匀增加，故线框中产生的感应电流不变，B错误；
C．线框 边感应电流保持不变，磁感应强度随时间均匀增加，根据安培力表达式 ，故所受的安
培力变大，C错误；
D．线框所处空间的磁场方向垂直纸面向里，线框中产生的感应电流方向为 ，根据左手
定则可知，线框 边所受的安培力水平向右，线框 边所受的安培力水平向左。通电直导线的磁场分部
特点可知 边所处的磁场较大，根据安培力表达式 可知，线框整体受到的安培力方向水平向右，
D正确。
故选D。

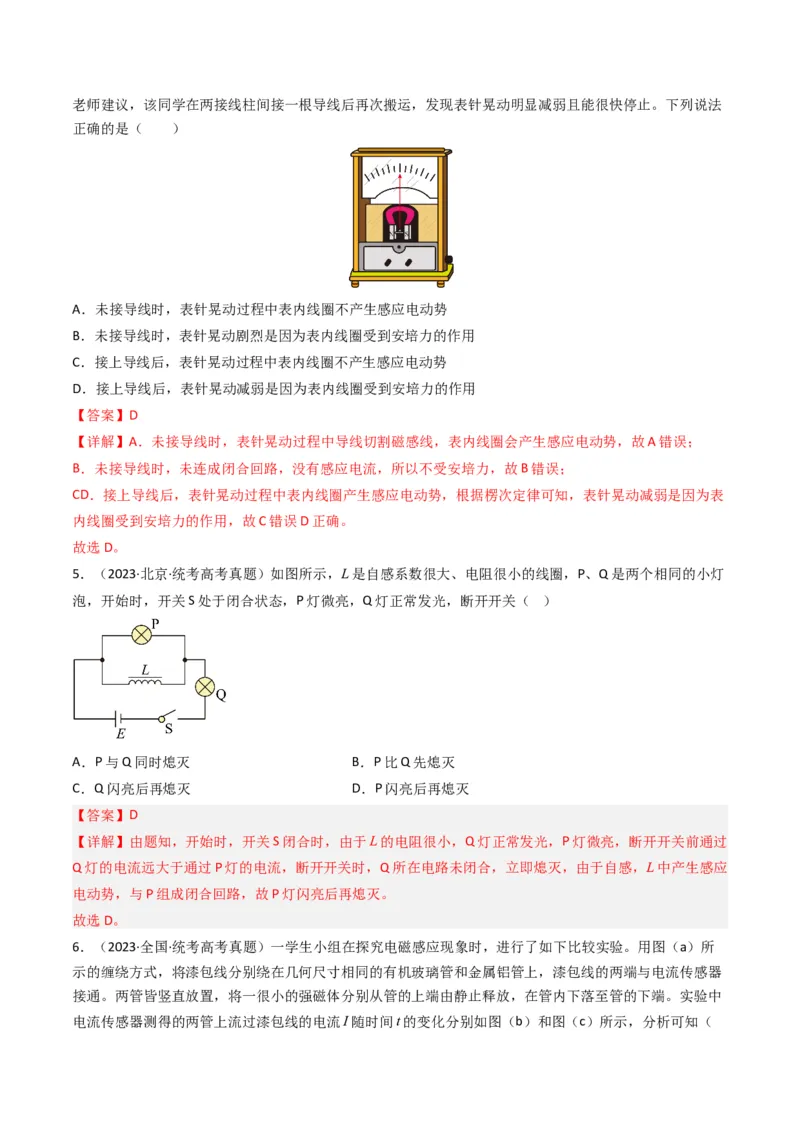

4．（2021·北京·高考真题）某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。按照老师建议，该同学在两接线柱间接一根导线后再次搬运，发现表针晃动明显减弱且能很快停止。下列说法
正确的是（ ）
A．未接导线时，表针晃动过程中表内线圈不产生感应电动势
B．未接导线时，表针晃动剧烈是因为表内线圈受到安培力的作用
C．接上导线后，表针晃动过程中表内线圈不产生感应电动势
D．接上导线后，表针晃动减弱是因为表内线圈受到安培力的作用
【答案】D
【详解】A．未接导线时，表针晃动过程中导线切割磁感线，表内线圈会产生感应电动势，故A错误；
B．未接导线时，未连成闭合回路，没有感应电流，所以不受安培力，故B错误；
CD．接上导线后，表针晃动过程中表内线圈产生感应电动势，根据楞次定律可知，表针晃动减弱是因为表
内线圈受到安培力的作用，故C错误D正确。
故选D。
5．（2023·北京·统考高考真题）如图所示，L是自感系数很大、电阻很小的线圈，P、Q是两个相同的小灯
泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关（ ）
A．P与Q同时熄灭 B．P比Q先熄灭
C．Q闪亮后再熄灭 D．P闪亮后再熄灭
【答案】D
【详解】由题知，开始时，开关S闭合时，由于L的电阻很小，Q灯正常发光，P灯微亮，断开开关前通过
Q灯的电流远大于通过P灯的电流，断开开关时，Q所在电路未闭合，立即熄灭，由于自感，L中产生感应
电动势，与P组成闭合回路，故P灯闪亮后再熄灭。
故选D。

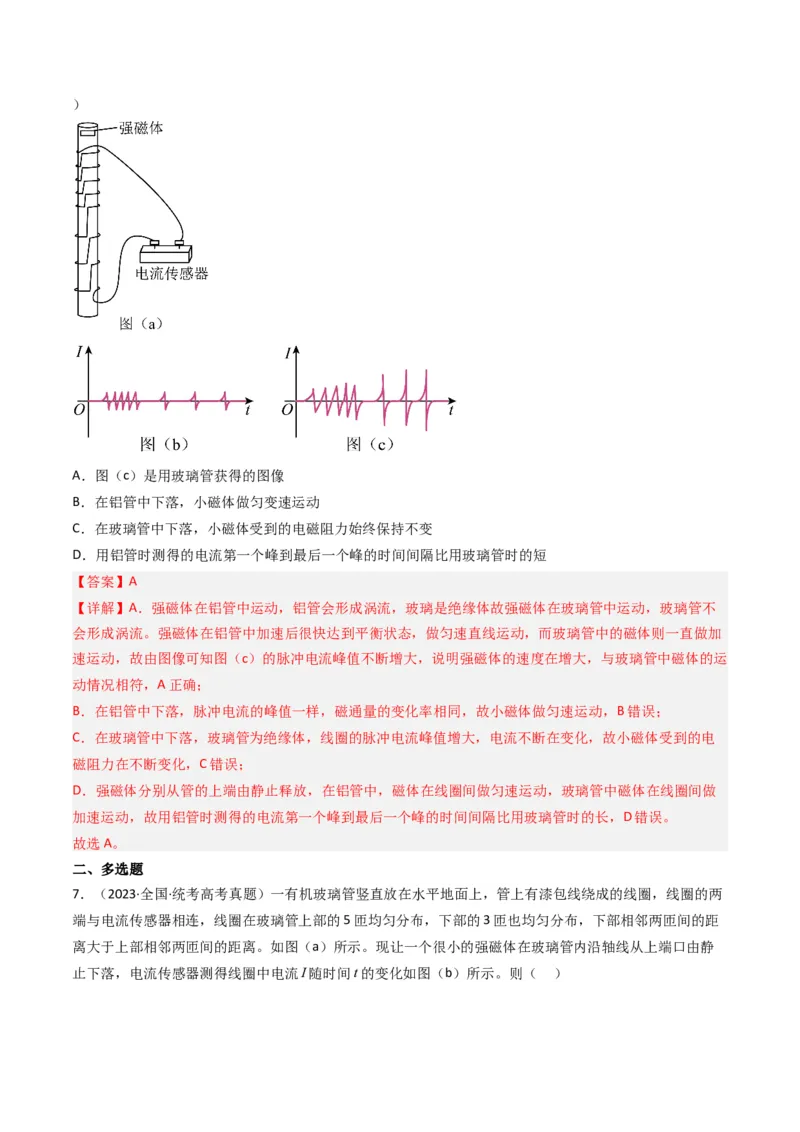

6．（2023·全国·统考高考真题）一学生小组在探究电磁感应现象时，进行了如下比较实验。用图（a）所
示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器
接通。两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。实验中
电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（）
A．图（c）是用玻璃管获得的图像
B．在铝管中下落，小磁体做匀变速运动
C．在玻璃管中下落，小磁体受到的电磁阻力始终保持不变
D．用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短
【答案】A
【详解】A．强磁体在铝管中运动，铝管会形成涡流，玻璃是绝缘体故强磁体在玻璃管中运动，玻璃管不
会形成涡流。强磁体在铝管中加速后很快达到平衡状态，做匀速直线运动，而玻璃管中的磁体则一直做加
速运动，故由图像可知图（c）的脉冲电流峰值不断增大，说明强磁体的速度在增大，与玻璃管中磁体的运
动情况相符，A正确；
B．在铝管中下落，脉冲电流的峰值一样，磁通量的变化率相同，故小磁体做匀速运动，B错误；
C．在玻璃管中下落，玻璃管为绝缘体，线圈的脉冲电流峰值增大，电流不断在变化，故小磁体受到的电
磁阻力在不断变化，C错误；
D．强磁体分别从管的上端由静止释放，在铝管中，磁体在线圈间做匀速运动，玻璃管中磁体在线圈间做
加速运动，故用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的长，D错误。
故选A。
二、多选题

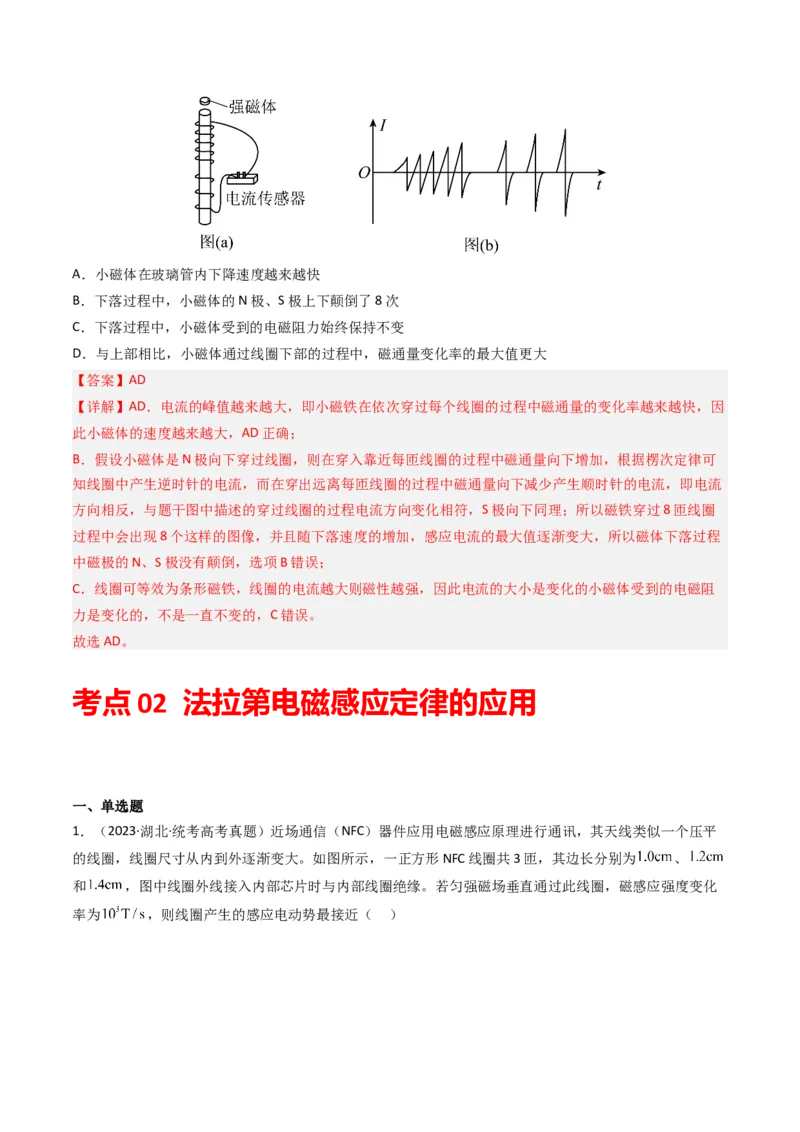

7．（2023·全国·统考高考真题）一有机玻璃管竖直放在水平地面上，管上有漆包线绕成的线圈，线圈的两
端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的距
离大于上部相邻两匝间的距离。如图（a）所示。现让一个很小的强磁体在玻璃管内沿轴线从上端口由静
止下落，电流传感器测得线圈中电流I随时间t的变化如图（b）所示。则（ ）A．小磁体在玻璃管内下降速度越来越快
B．下落过程中，小磁体的N极、S极上下颠倒了8次
C．下落过程中，小磁体受到的电磁阻力始终保持不变
D．与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大
【答案】AD
【详解】AD．电流的峰值越来越大，即小磁铁在依次穿过每个线圈的过程中磁通量的变化率越来越快，因
此小磁体的速度越来越大，AD正确；
B．假设小磁体是N极向下穿过线圈，则在穿入靠近每匝线圈的过程中磁通量向下增加，根据楞次定律可
知线圈中产生逆时针的电流，而在穿出远离每匝线圈的过程中磁通量向下减少产生顺时针的电流，即电流
方向相反，与题干图中描述的穿过线圈的过程电流方向变化相符，S极向下同理；所以磁铁穿过8匝线圈
过程中会出现8个这样的图像，并且随下落速度的增加，感应电流的最大值逐渐变大，所以磁体下落过程
中磁极的N、S极没有颠倒，选项B错误；
C．线圈可等效为条形磁铁，线圈的电流越大则磁性越强，因此电流的大小是变化的小磁体受到的电磁阻
力是变化的，不是一直不变的，C错误。
故选AD。
考点 02 法拉第电磁感应定律的应用
一、单选题

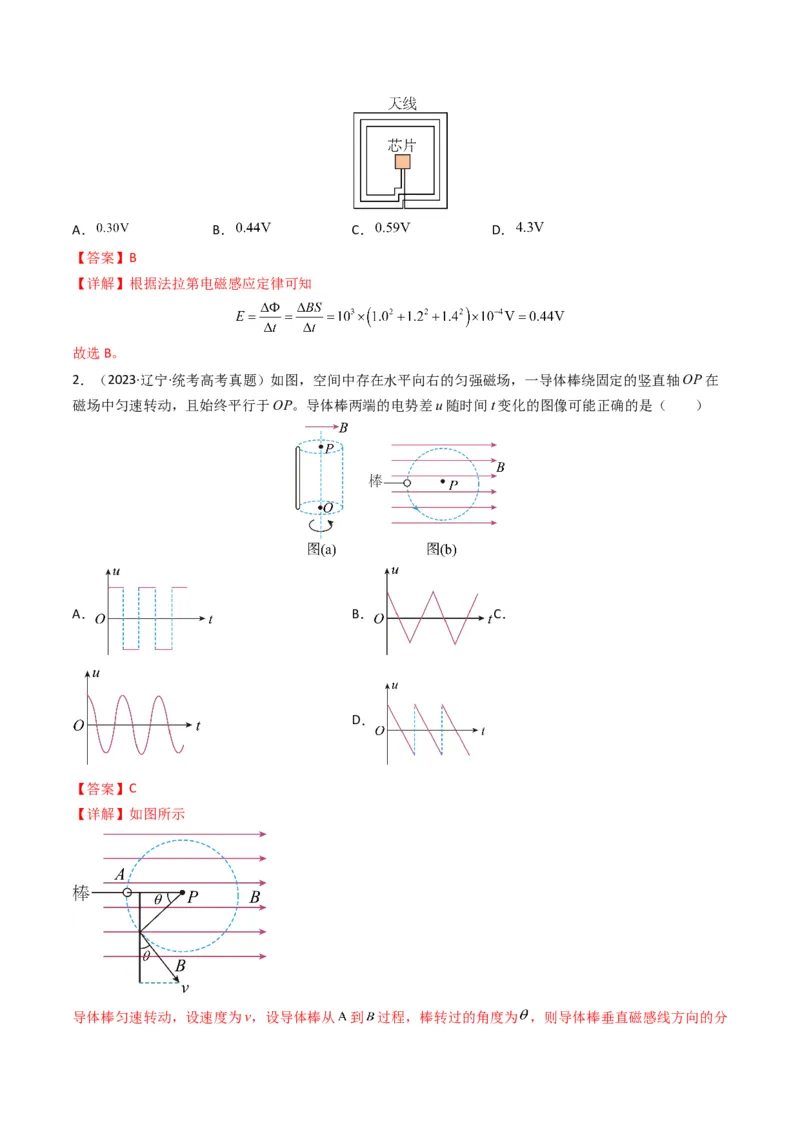

1．（2023·湖北·统考高考真题）近场通信（NFC）器件应用电磁感应原理进行通讯，其天线类似一个压平
的线圈，线圈尺寸从内到外逐渐变大。如图所示，一正方形NFC线圈共3匝，其边长分别为 、
和 ，图中线圈外线接入内部芯片时与内部线圈绝缘。若匀强磁场垂直通过此线圈，磁感应强度变化
率为 ，则线圈产生的感应电动势最接近（ ）A． B． C． D．
【答案】B
【详解】根据法拉第电磁感应定律可知
故选B。
2．（2023·辽宁·统考高考真题）如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在
磁场中匀速转动，且始终平行于OP。导体棒两端的电势差u随时间t变化的图像可能正确的是（ ）
A． B． C．
D．
【答案】C
【详解】如图所示
导体棒匀速转动，设速度为v，设导体棒从 到 过程，棒转过的角度为 ，则导体棒垂直磁感线方向的分速度为
可知导体棒垂直磁感线的分速度为余弦变化，根据左手定则可知，导体棒经过B点和B点关于P点的对称
点时，电流方向发生变化，根据
可知导体棒两端的电势差u随时间t变化的图像为余弦图像。
故选C。

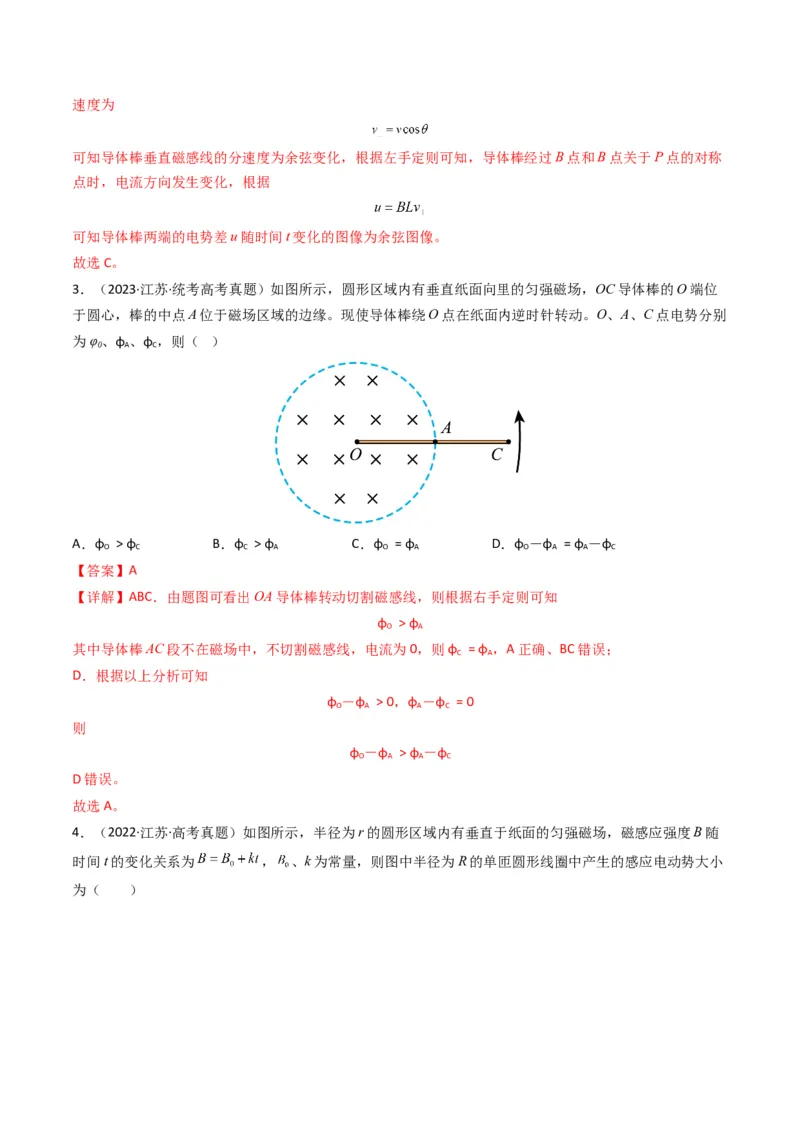

3．（2023·江苏·统考高考真题）如图所示，圆形区域内有垂直纸面向里的匀强磁场，OC导体棒的O端位
于圆心，棒的中点A位于磁场区域的边缘。现使导体棒绕O点在纸面内逆时针转动。O、A、C点电势分别
为φ、φ 、φ ，则（ ）
0 A C
A．φ > φ B．φ > φ C．φ = φ D．φ －φ = φ －φ
O C C A O A O A A C
【答案】A
【详解】ABC．由题图可看出OA导体棒转动切割磁感线，则根据右手定则可知
φ > φ
O A
其中导体棒AC段不在磁场中，不切割磁感线，电流为0，则φ = φ ，A正确、BC错误；
C A
D．根据以上分析可知
φ －φ > 0，φ －φ = 0
O A A C
则
φ －φ > φ －φ
O A A C
D错误。
故选A。

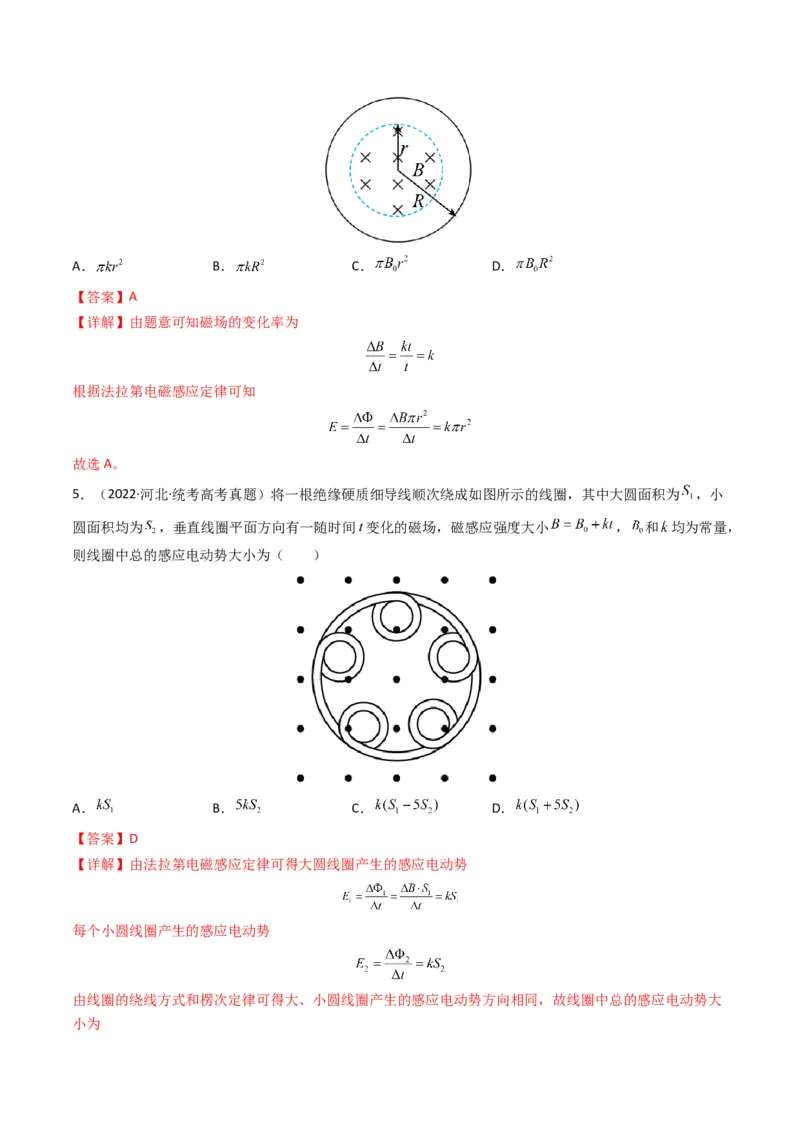

4．（2022·江苏·高考真题）如图所示，半径为r的圆形区域内有垂直于纸面的匀强磁场，磁感应强度B随
时间t的变化关系为 ， 、k为常量，则图中半径为R的单匝圆形线圈中产生的感应电动势大小
为（ ）A． B． C． D．
【答案】A
【详解】由题意可知磁场的变化率为
根据法拉第电磁感应定律可知
故选A。
5．（2022·河北·统考高考真题）将一根绝缘硬质细导线顺次绕成如图所示的线圈，其中大圆面积为 ，小
圆面积均为 ，垂直线圈平面方向有一随时间t变化的磁场，磁感应强度大小 ， 和 均为常量，
则线圈中总的感应电动势大小为（ ）
A． B． C． D．
【答案】D
【详解】由法拉第电磁感应定律可得大圆线圈产生的感应电动势
每个小圆线圈产生的感应电动势
由线圈的绕线方式和楞次定律可得大、小圆线圈产生的感应电动势方向相同，故线圈中总的感应电动势大
小为故D正确，ABC错误。
故选D。

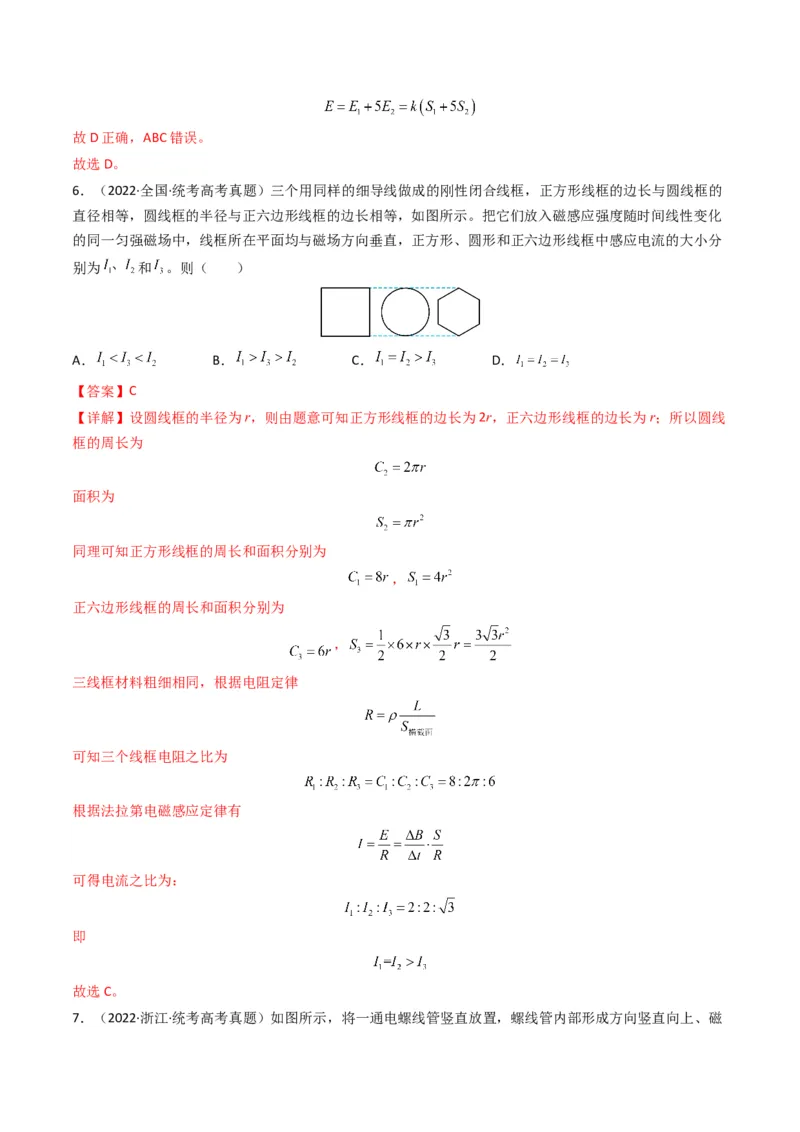

6．（2022·全国·统考高考真题）三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与圆线框的
直径相等，圆线框的半径与正六边形线框的边长相等，如图所示。把它们放入磁感应强度随时间线性变化
的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形和正六边形线框中感应电流的大小分
别为 和 。则（ ）
A． B． C． D．
【答案】C
【详解】设圆线框的半径为r，则由题意可知正方形线框的边长为2r，正六边形线框的边长为r；所以圆线
框的周长为
面积为
同理可知正方形线框的周长和面积分别为
，
正六边形线框的周长和面积分别为
，
三线框材料粗细相同，根据电阻定律
可知三个线框电阻之比为
根据法拉第电磁感应定律有
可得电流之比为：
即
故选C。

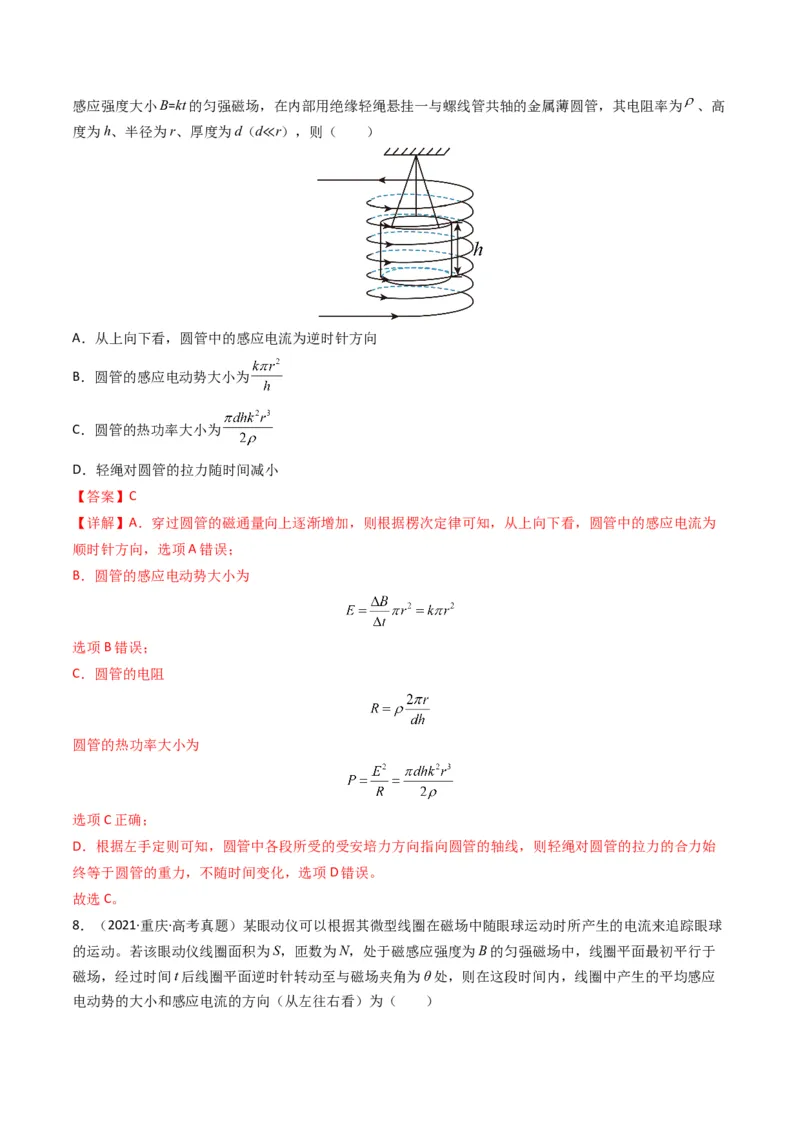

7．（2022·浙江·统考高考真题）如图所示，将一通电螺线管竖直放置，螺线管内部形成方向竖直向上、磁感应强度大小B=kt的匀强磁场，在内部用绝缘轻绳悬挂一与螺线管共轴的金属薄圆管，其电阻率为 、高
度为h、半径为r、厚度为d（d r），则（ ）
≪
A．从上向下看，圆管中的感应电流为逆时针方向
B．圆管的感应电动势大小为
C．圆管的热功率大小为
D．轻绳对圆管的拉力随时间减小
【答案】C
【详解】A．穿过圆管的磁通量向上逐渐增加，则根据楞次定律可知，从上向下看，圆管中的感应电流为
顺时针方向，选项A错误；
B．圆管的感应电动势大小为
选项B错误；
C．圆管的电阻
圆管的热功率大小为
选项C正确；
D．根据左手定则可知，圆管中各段所受的受安培力方向指向圆管的轴线，则轻绳对圆管的拉力的合力始
终等于圆管的重力，不随时间变化，选项D错误。
故选C。
8．（2021·重庆·高考真题）某眼动仪可以根据其微型线圈在磁场中随眼球运动时所产生的电流来追踪眼球
的运动。若该眼动仪线圈面积为S，匝数为N，处于磁感应强度为B的匀强磁场中，线圈平面最初平行于
磁场，经过时间t后线圈平面逆时针转动至与磁场夹角为θ处，则在这段时间内，线圈中产生的平均感应
电动势的大小和感应电流的方向（从左往右看）为（ ）A． ，逆时针 B． ，逆时针
C． ，顺时针 D． 顺时针
【答案】A
【详解】经过时间t，面积为S的线圈平面逆时针转动至与磁场夹角为θ处，磁通量变化为
由法拉第电磁感应定律，线圈中产生的平均感应电动势的大小为
由楞次定律可判断出感应电流方向为逆时针方向。
故选A。
9．（2021·山东·高考真题）迷你系绳卫星在地球赤道正上方的电离层中，沿圆形轨道绕地飞行。系绳卫星
由两子卫星组成，它们之间的导体绳沿地球半径方向，如图所示。在电池和感应电动势的共同作用下，导
体绳中形成指向地心的电流，等效总电阻为r。导体绳所受的安培力克服大小为f的环境阻力，可使卫星保
持在原轨道上。已知卫星离地平均高度为H，导体绳长为 ，地球半径为R，质量为M，轨道处磁
感应强度大小为B，方向垂直于赤道平面。忽略地球自转的影响。据此可得，电池电动势为（ ）
A． B．
C． D．【答案】A

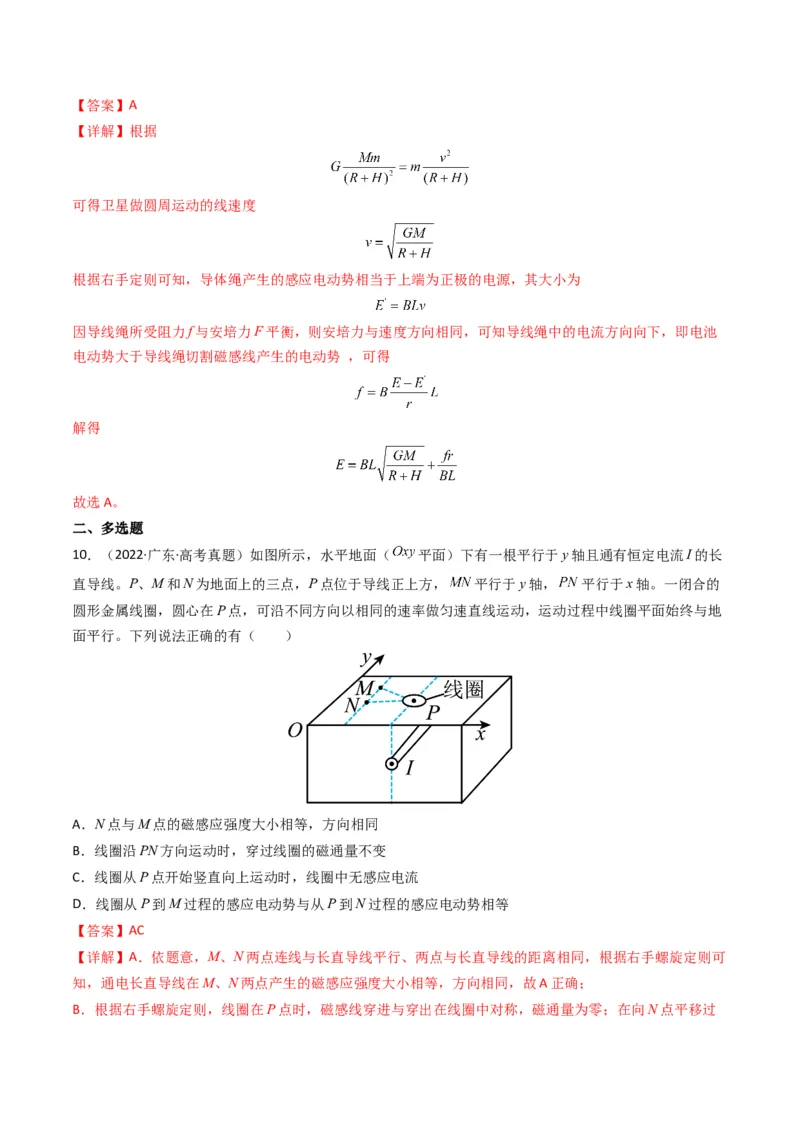

【详解】根据
可得卫星做圆周运动的线速度
根据右手定则可知，导体绳产生的感应电动势相当于上端为正极的电源，其大小为
因导线绳所受阻力f与安培力F平衡，则安培力与速度方向相同，可知导线绳中的电流方向向下，即电池
电动势大于导线绳切割磁感线产生的电动势 ，可得
解得
故选A。
二、多选题
10．（2022·广东·高考真题）如图所示，水平地面（ 平面）下有一根平行于y轴且通有恒定电流I的长
直导线。P、M和N为地面上的三点，P点位于导线正上方， 平行于y轴， 平行于x轴。一闭合的
圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地
面平行。下列说法正确的有（ ）
A．N点与M点的磁感应强度大小相等，方向相同
B．线圈沿PN方向运动时，穿过线圈的磁通量不变
C．线圈从P点开始竖直向上运动时，线圈中无感应电流
D．线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等
【答案】AC
【详解】A．依题意，M、N两点连线与长直导线平行、两点与长直导线的距离相同，根据右手螺旋定则可
知，通电长直导线在M、N两点产生的磁感应强度大小相等，方向相同，故A正确；
B．根据右手螺旋定则，线圈在P点时，磁感线穿进与穿出在线圈中对称，磁通量为零；在向N点平移过程中，磁感线穿进与穿出线圈不再对称，线圈的磁通量会发生变化，故B错误；
C．根据右手螺旋定则，线圈从P点竖直向上运动过程中，磁感线穿进与穿出线圈对称，线圈的磁通量始
终为零，没有发生变化，线圈无感应电流，故C正确；
D．线圈从P点到M点与从P点到N点，线圈的磁通量变化量相同，依题意P点到M点所用时间较从P点
到N点时间长，根据法拉第电磁感应定律，则两次的感应电动势不相等，故D错误。
故选AC。

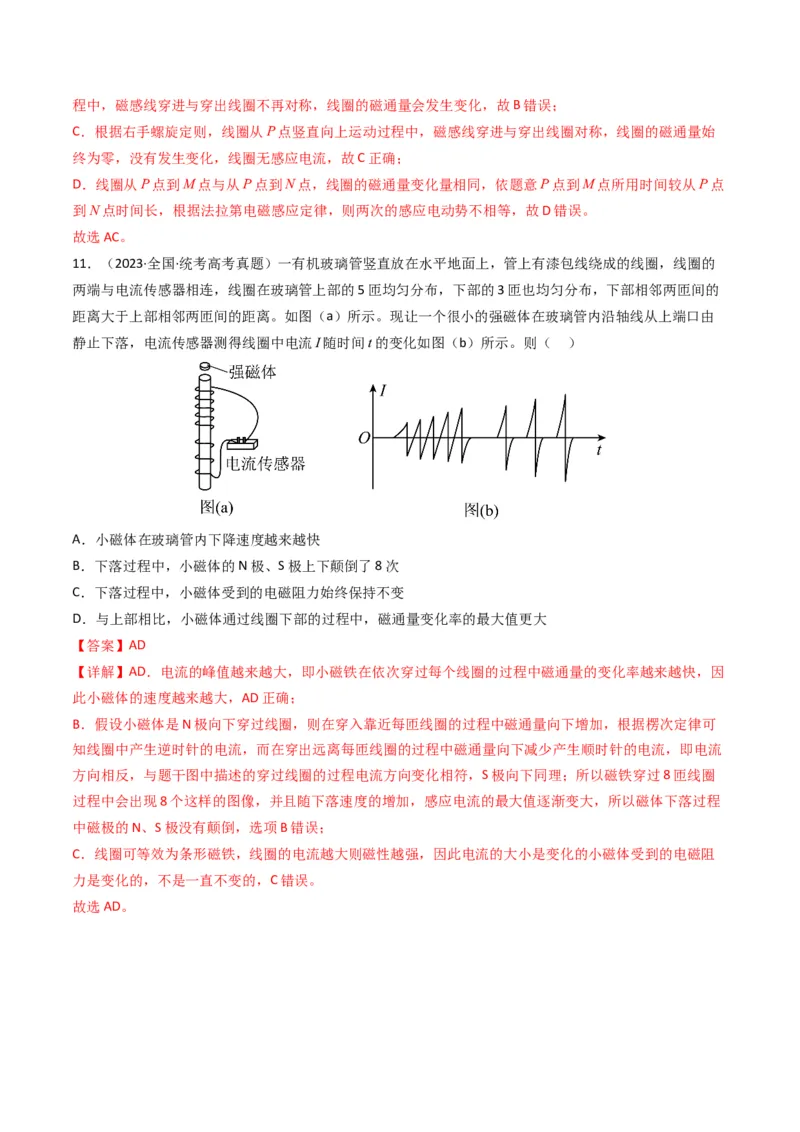

11．（2023·全国·统考高考真题）一有机玻璃管竖直放在水平地面上，管上有漆包线绕成的线圈，线圈的
两端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的
距离大于上部相邻两匝间的距离。如图（a）所示。现让一个很小的强磁体在玻璃管内沿轴线从上端口由
静止下落，电流传感器测得线圈中电流I随时间t的变化如图（b）所示。则（ ）
A．小磁体在玻璃管内下降速度越来越快
B．下落过程中，小磁体的N极、S极上下颠倒了8次
C．下落过程中，小磁体受到的电磁阻力始终保持不变
D．与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大
【答案】AD
【详解】AD．电流的峰值越来越大，即小磁铁在依次穿过每个线圈的过程中磁通量的变化率越来越快，因
此小磁体的速度越来越大，AD正确；
B．假设小磁体是N极向下穿过线圈，则在穿入靠近每匝线圈的过程中磁通量向下增加，根据楞次定律可
知线圈中产生逆时针的电流，而在穿出远离每匝线圈的过程中磁通量向下减少产生顺时针的电流，即电流
方向相反，与题干图中描述的穿过线圈的过程电流方向变化相符，S极向下同理；所以磁铁穿过8匝线圈
过程中会出现8个这样的图像，并且随下落速度的增加，感应电流的最大值逐渐变大，所以磁体下落过程
中磁极的N、S极没有颠倒，选项B错误；
C．线圈可等效为条形磁铁，线圈的电流越大则磁性越强，因此电流的大小是变化的小磁体受到的电磁阻
力是变化的，不是一直不变的，C错误。
故选AD。考点 03 线框进入磁场类问题
一、单选题

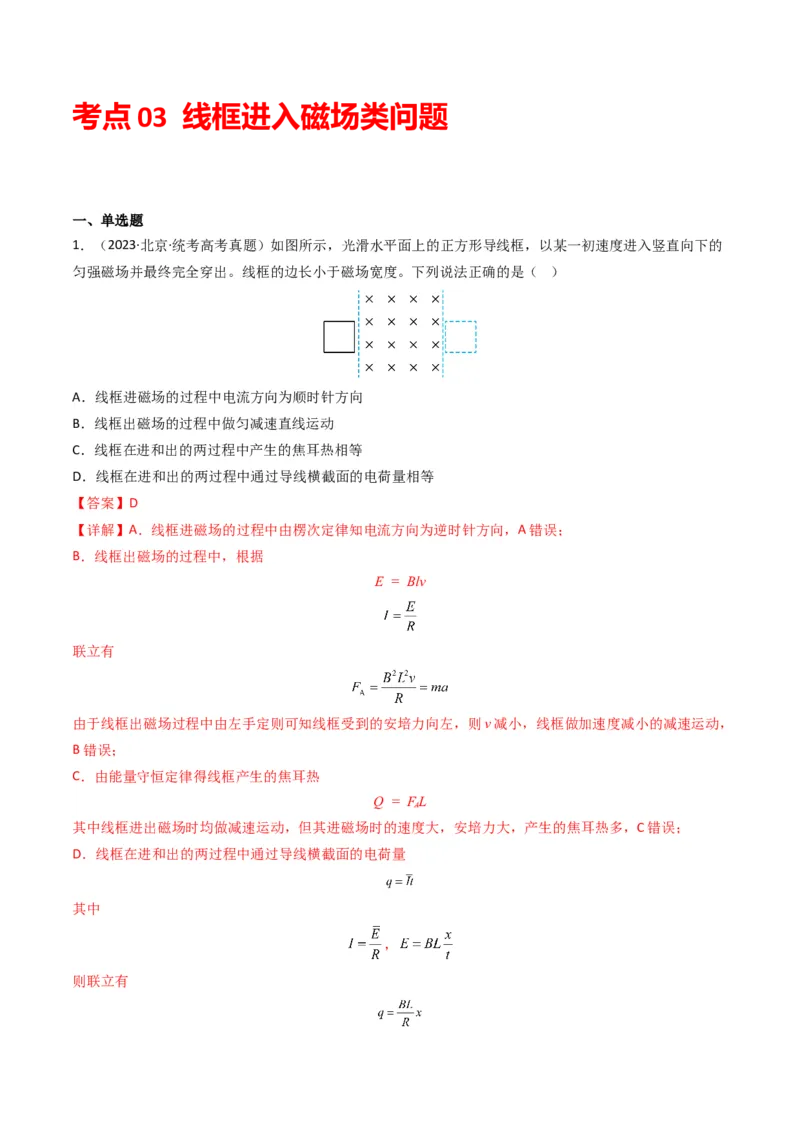

1．（2023·北京·统考高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的
匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（ ）
A．线框进磁场的过程中电流方向为顺时针方向
B．线框出磁场的过程中做匀减速直线运动
C．线框在进和出的两过程中产生的焦耳热相等
D．线框在进和出的两过程中通过导线横截面的电荷量相等
【答案】D
【详解】A．线框进磁场的过程中由楞次定律知电流方向为逆时针方向，A错误；
B．线框出磁场的过程中，根据
E = Blv
联立有
由于线框出磁场过程中由左手定则可知线框受到的安培力向左，则v减小，线框做加速度减小的减速运动，
B错误；
C．由能量守恒定律得线框产生的焦耳热
Q = FL
A
其中线框进出磁场时均做减速运动，但其进磁场时的速度大，安培力大，产生的焦耳热多，C错误；
D．线框在进和出的两过程中通过导线横截面的电荷量
其中
，
则联立有由于线框在进和出的两过程中线框的位移均为L，则线框在进和出的两过程中通过导线横截面的电荷量相
等，故D正确。
故选D。

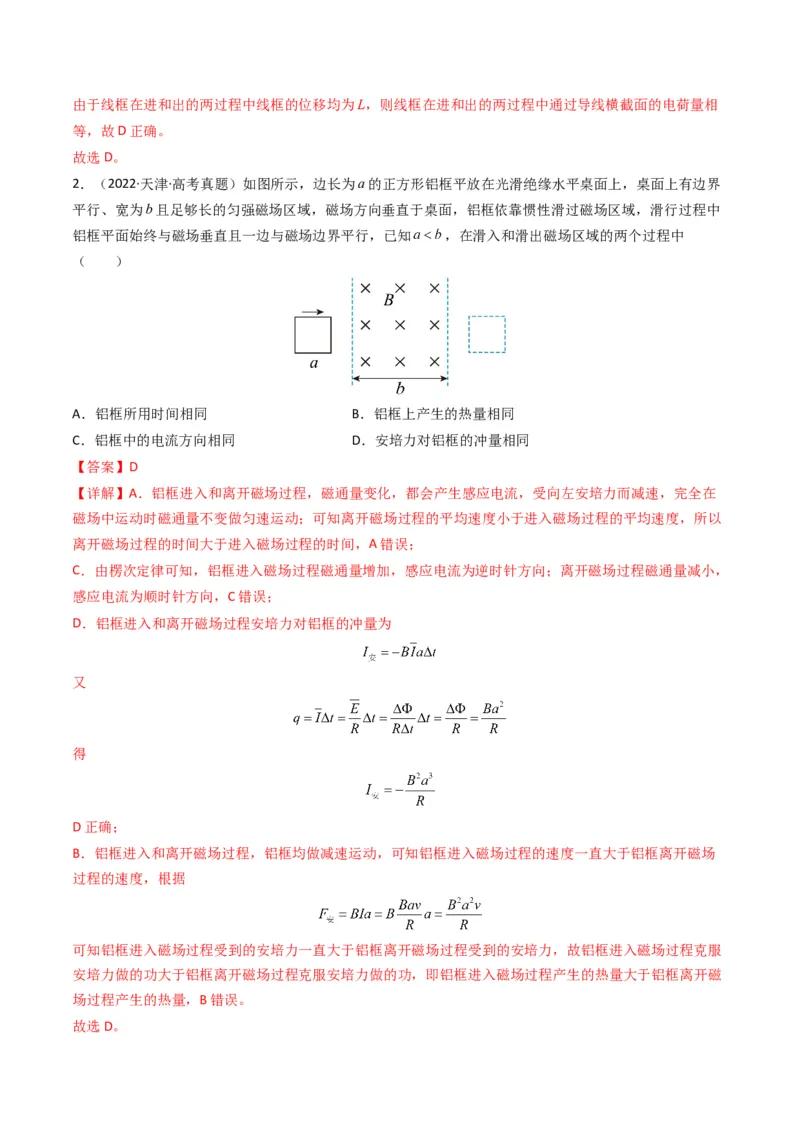

2．（2022·天津·高考真题）如图所示，边长为a的正方形铝框平放在光滑绝缘水平桌面上，桌面上有边界
平行、宽为b且足够长的匀强磁场区域，磁场方向垂直于桌面，铝框依靠惯性滑过磁场区域，滑行过程中
铝框平面始终与磁场垂直且一边与磁场边界平行，已知 ，在滑入和滑出磁场区域的两个过程中
（ ）
A．铝框所用时间相同 B．铝框上产生的热量相同
C．铝框中的电流方向相同 D．安培力对铝框的冲量相同
【答案】D
【详解】A．铝框进入和离开磁场过程，磁通量变化，都会产生感应电流，受向左安培力而减速，完全在
磁场中运动时磁通量不变做匀速运动；可知离开磁场过程的平均速度小于进入磁场过程的平均速度，所以
离开磁场过程的时间大于进入磁场过程的时间，A错误；
C．由楞次定律可知，铝框进入磁场过程磁通量增加，感应电流为逆时针方向；离开磁场过程磁通量减小，
感应电流为顺时针方向，C错误；
D．铝框进入和离开磁场过程安培力对铝框的冲量为
又
得
D正确；
B．铝框进入和离开磁场过程，铝框均做减速运动，可知铝框进入磁场过程的速度一直大于铝框离开磁场
过程的速度，根据
可知铝框进入磁场过程受到的安培力一直大于铝框离开磁场过程受到的安培力，故铝框进入磁场过程克服
安培力做的功大于铝框离开磁场过程克服安培力做的功，即铝框进入磁场过程产生的热量大于铝框离开磁
场过程产生的热量，B错误。
故选D。二、多选题

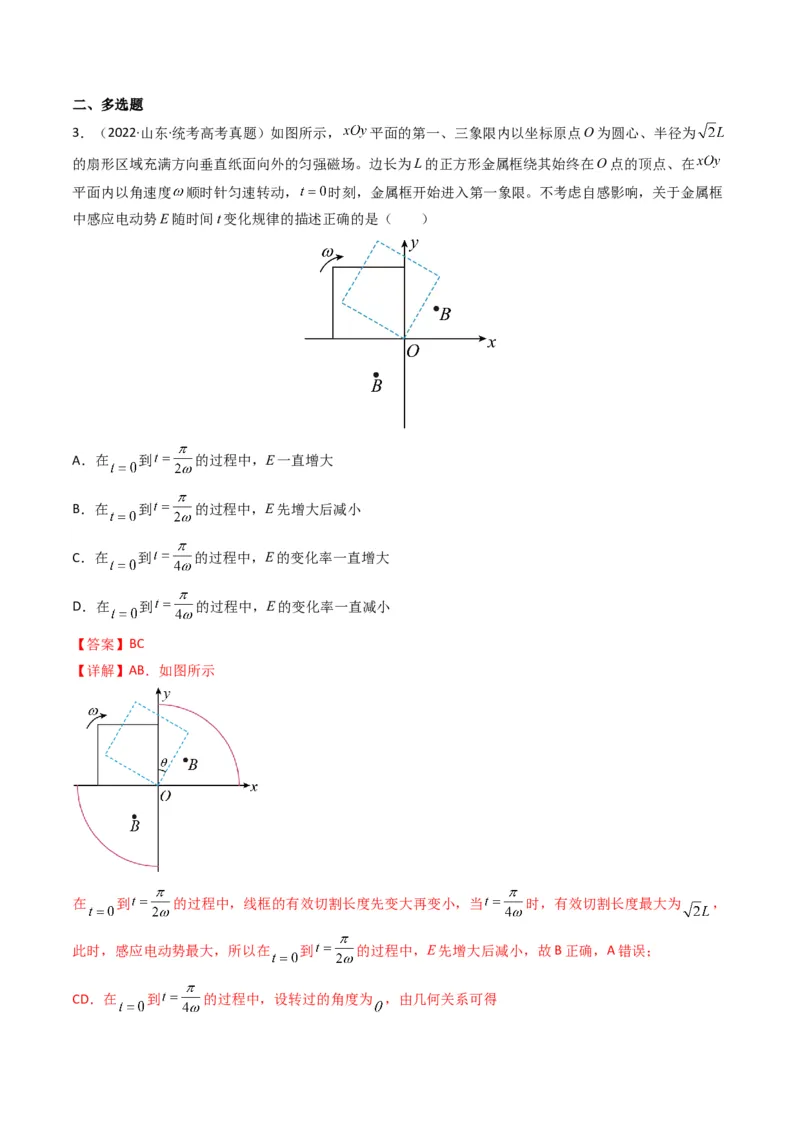

3．（2022·山东·统考高考真题）如图所示， 平面的第一、三象限内以坐标原点O为圆心、半径为
的扇形区域充满方向垂直纸面向外的匀强磁场。边长为L的正方形金属框绕其始终在O点的顶点、在
平面内以角速度 顺时针匀速转动， 时刻，金属框开始进入第一象限。不考虑自感影响，关于金属框
中感应电动势E随时间t变化规律的描述正确的是（ ）
A．在 到 的过程中，E一直增大
B．在 到 的过程中，E先增大后减小
C．在 到 的过程中，E的变化率一直增大
D．在 到 的过程中，E的变化率一直减小
【答案】BC
【详解】AB．如图所示
在 到 的过程中，线框的有效切割长度先变大再变小，当 时，有效切割长度最大为 ，
此时，感应电动势最大，所以在 到 的过程中，E先增大后减小，故B正确，A错误；
CD．在 到 的过程中，设转过的角度为 ，由几何关系可得进入磁场部分线框的面积
穿过线圈的磁通量
线圈产生的感应电动势
感应电动势的变化率
对 求二次导数得
在 到 的过程中 一直变大，所以E的变化率一直增大，故C正确，D错误。
故选BC。

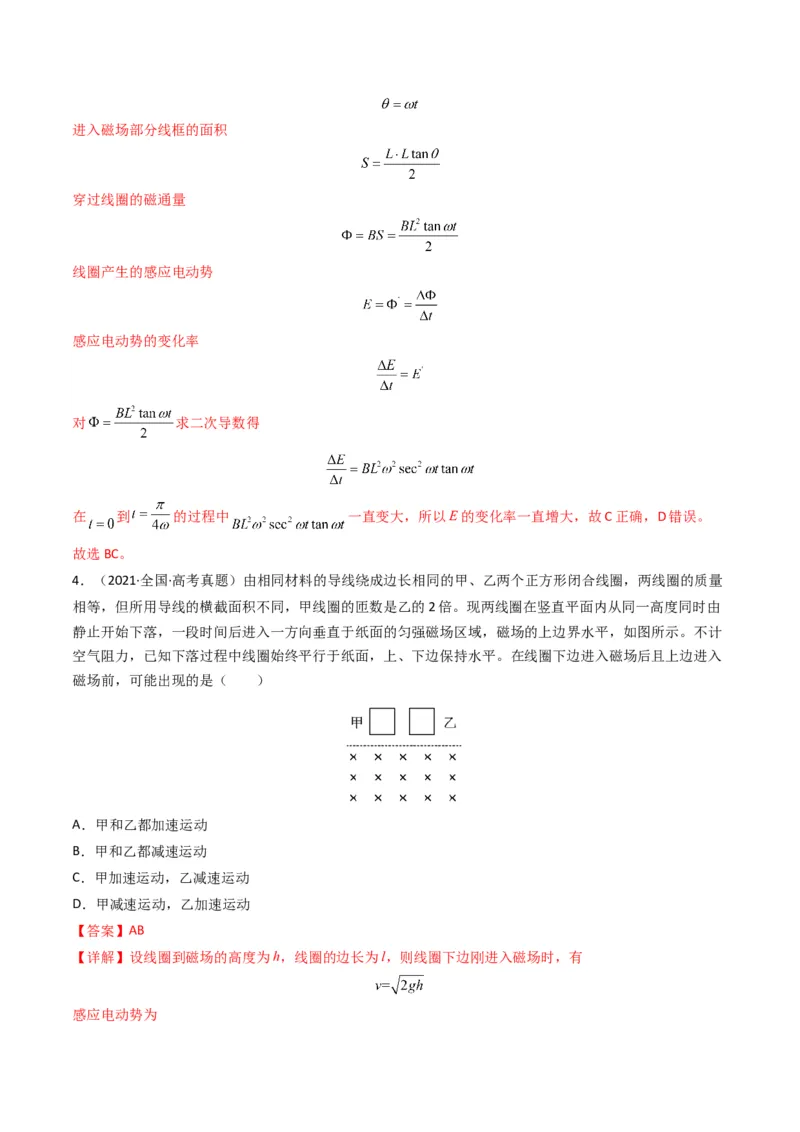

4．（2021·全国·高考真题）由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量
相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍。现两线圈在竖直平面内从同一高度同时由
静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图所示。不计
空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。在线圈下边进入磁场后且上边进入
磁场前，可能出现的是（ ）
A．甲和乙都加速运动
B．甲和乙都减速运动
C．甲加速运动，乙减速运动
D．甲减速运动，乙加速运动
【答案】AB
【详解】设线圈到磁场的高度为h，线圈的边长为l，则线圈下边刚进入磁场时，有
感应电动势为两线圈材料相等（设密度为 ），质量相同（设为 ），则
设材料的电阻率为 ，则线圈电阻
感应电流为
安培力为
由牛顿第二定律有
联立解得
加速度和线圈的匝数、横截面积无关，则甲和乙进入磁场时，具有相同的加速度。当 时，甲和
乙都加速运动，当 时，甲和乙都减速运动，当 时都匀速。
故选AB。

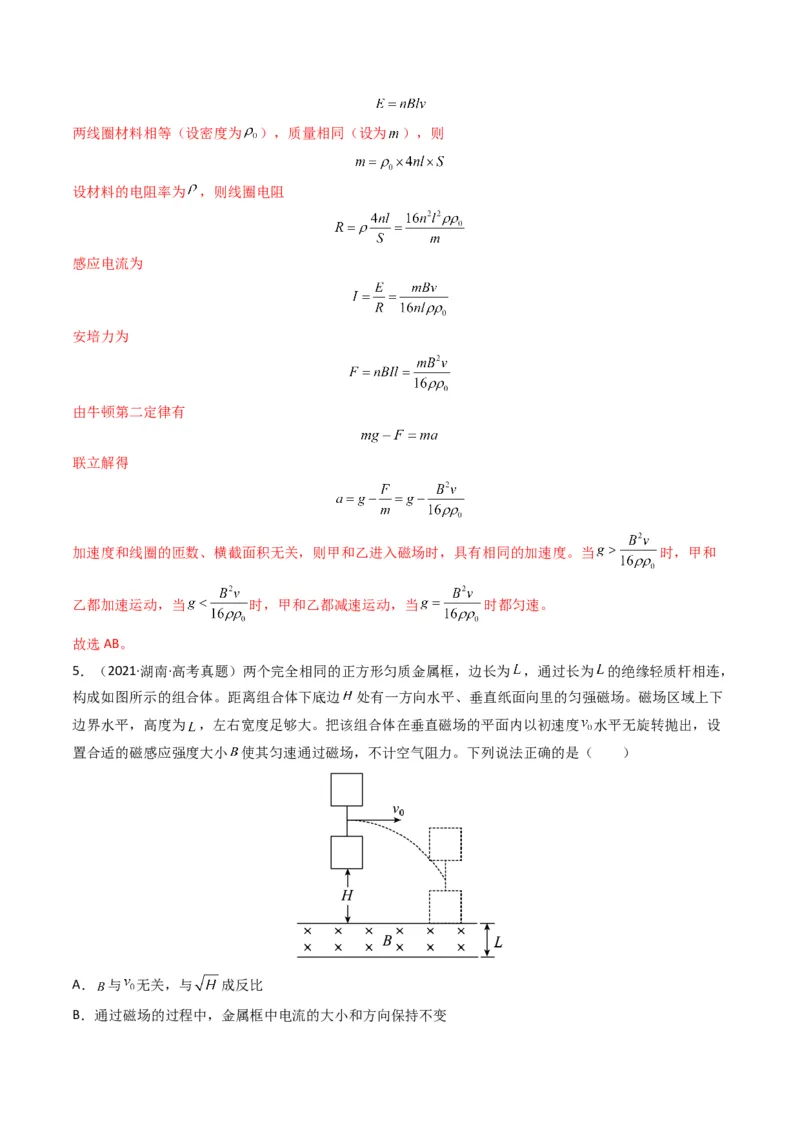

5．（2021·湖南·高考真题）两个完全相同的正方形匀质金属框，边长为 ，通过长为 的绝缘轻质杆相连，
构成如图所示的组合体。距离组合体下底边 处有一方向水平、垂直纸面向里的匀强磁场。磁场区域上下
边界水平，高度为 ，左右宽度足够大。把该组合体在垂直磁场的平面内以初速度 水平无旋转抛出，设
置合适的磁感应强度大小 使其匀速通过磁场，不计空气阻力。下列说法正确的是（ ）
A． 与 无关，与 成反比

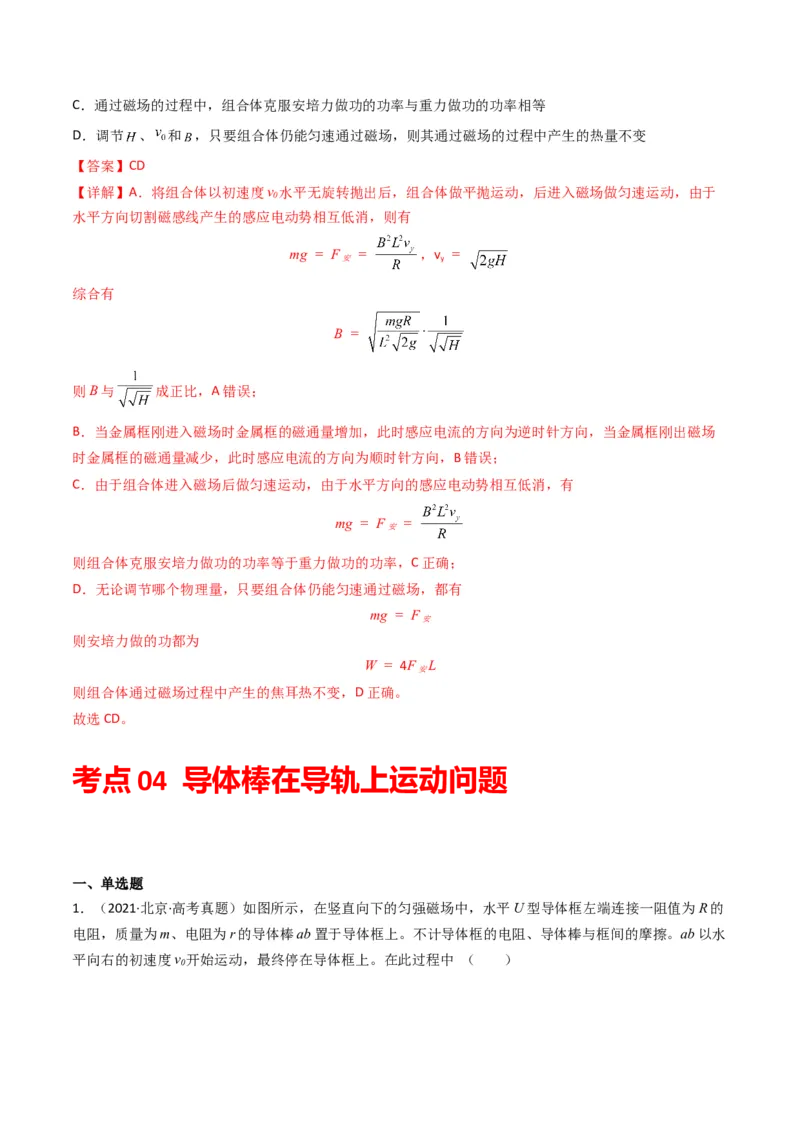

B．通过磁场的过程中，金属框中电流的大小和方向保持不变C．通过磁场的过程中，组合体克服安培力做功的功率与重力做功的功率相等
D．调节 、 和 ，只要组合体仍能匀速通过磁场，则其通过磁场的过程中产生的热量不变
【答案】CD
【详解】A．将组合体以初速度v 水平无旋转抛出后，组合体做平抛运动，后进入磁场做匀速运动，由于
0
水平方向切割磁感线产生的感应电动势相互低消，则有
mg = F = ，v =
安 y
综合有
B =
则B与 成正比，A错误；
B．当金属框刚进入磁场时金属框的磁通量增加，此时感应电流的方向为逆时针方向，当金属框刚出磁场
时金属框的磁通量减少，此时感应电流的方向为顺时针方向，B错误；
C．由于组合体进入磁场后做匀速运动，由于水平方向的感应电动势相互低消，有
mg = F =
安
则组合体克服安培力做功的功率等于重力做功的功率，C正确；
D．无论调节哪个物理量，只要组合体仍能匀速通过磁场，都有
mg = F
安
则安培力做的功都为
W = 4F L
安
则组合体通过磁场过程中产生的焦耳热不变，D正确。
故选CD。
考点 04 导体棒在导轨上运动问题
一、单选题
1．（2021·北京·高考真题）如图所示，在竖直向下的匀强磁场中，水平U型导体框左端连接一阻值为R的
电阻，质量为m、电阻为r的导体棒ab置于导体框上。不计导体框的电阻、导体棒与框间的摩擦。ab以水
平向右的初速度v 开始运动，最终停在导体框上。在此过程中 （ ）
0A．导体棒做匀减速直线运动 B．导体棒中感应电流的方向为
C．电阻R消耗的总电能为 D．导体棒克服安培力做的总功小于
【答案】C
【详解】AB．导体棒向右运动，根据右手定则，可知电流方向为b到a，再根据左手定则可知，导体棒向
到向左的安培力，根据法拉第电磁感应定律，可得产生的感应电动势为
感应电流为
故安培力为
根据牛顿第二定律有
可得
随着速度减小，加速度不断减小，故导体棒不是做匀减速直线运动，故AB错误；
C．根据能量守恒定律，可知回路中产生的总热量为
因R与r串联，则产生的热量与电阻成正比，则R产生的热量为
故C正确；
D．整个过程只有安培力做负功，根据动能定理可知，导体棒克服安培力做的总功等于 ，故D错误。
故选C。
2．（2021·河北·高考真题）如图，两光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度大小为B，
导轨间距最窄处为一狭缝，取狭缝所在处O点为坐标原点，狭缝右侧两导轨与x轴夹角均为 ，一电容为
C的电容器与导轨左端相连，导轨上的金属棒与x轴垂直，在外力F作用下从O点开始以速度v向右匀速运动，忽略所有电阻，下列说法正确的是（ ）
A．通过金属棒的电流为
B．金属棒到达 时，电容器极板上的电荷量为
C．金属棒运动过程中，电容器的上极板带负电
D．金属棒运动过程中，外力F做功的功率恒定
【答案】A
【详解】C．根据楞次定律可知电容器的上极板应带正电，C错误；
A．由题知导体棒匀速切割磁感线，根据几何关系切割长度为
L = 2xtanθ，x = vt
则产生的感应电动势为
E = 2Bv2tanθ
由题图可知电容器直接与电源相连，则电容器的电荷量为
Q = CE = 2BCv2tanθ
则流过导体棒的电流
I = = 2BCv2tanθ
A正确；
B．当金属棒到达x 处时，导体棒产生的感应电动势为
0
E′ = 2Bvxtanθ
0
则电容器的电荷量为
Q = CE′ = 2BCvxtanθ
0
B错误；
D．由于导体棒做匀速运动则
F = F = BIL
安
由选项A可知流过导体棒的电流I恒定，但L与t成正比，则F为变力，再根据力做功的功率公式
P = Fv
可看出F为变力，v不变则功率P随力F变化而变化；
D错误；

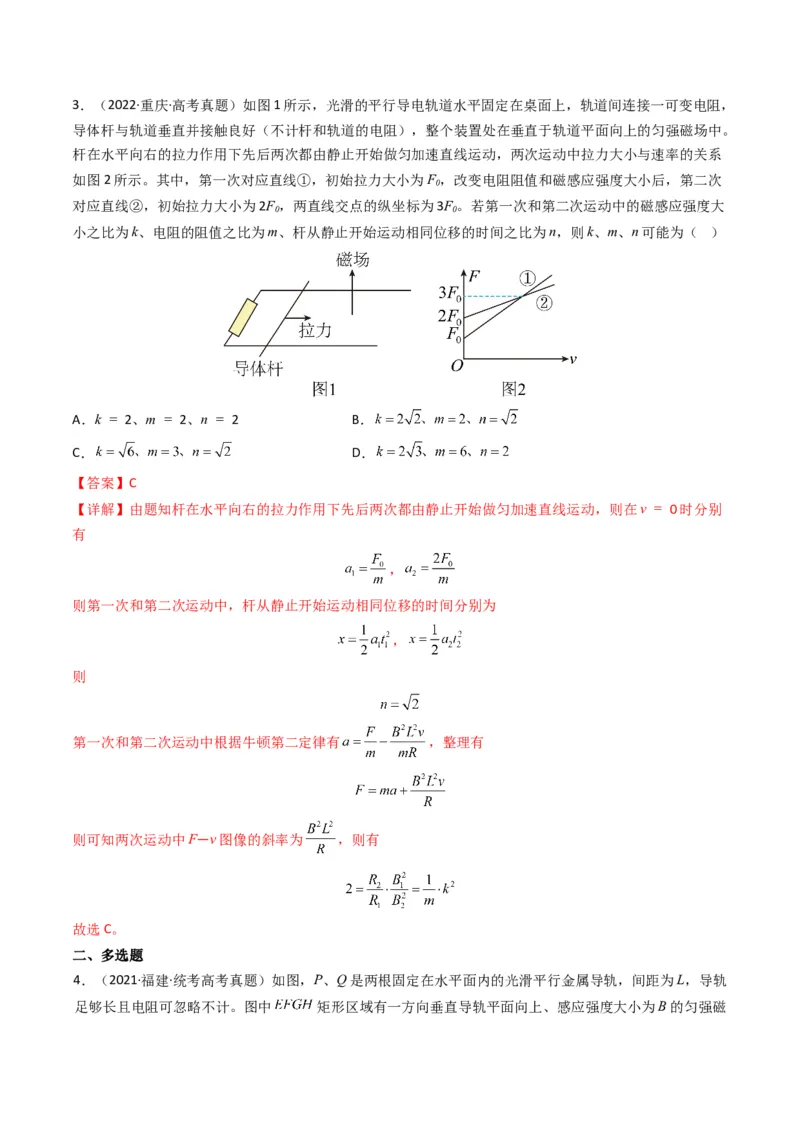

故选A。3．（2022·重庆·高考真题）如图1所示，光滑的平行导电轨道水平固定在桌面上，轨道间连接一可变电阻，
导体杆与轨道垂直并接触良好（不计杆和轨道的电阻），整个装置处在垂直于轨道平面向上的匀强磁场中。
杆在水平向右的拉力作用下先后两次都由静止开始做匀加速直线运动，两次运动中拉力大小与速率的关系
如图2所示。其中，第一次对应直线①，初始拉力大小为F，改变电阻阻值和磁感应强度大小后，第二次
0
对应直线②，初始拉力大小为2F，两直线交点的纵坐标为3F。若第一次和第二次运动中的磁感应强度大
0 0
小之比为k、电阻的阻值之比为m、杆从静止开始运动相同位移的时间之比为n，则k、m、n可能为（ ）
A．k = 2、m = 2、n = 2 B．
C． D．
【答案】C
【详解】由题知杆在水平向右的拉力作用下先后两次都由静止开始做匀加速直线运动，则在v = 0时分别
有
，
则第一次和第二次运动中，杆从静止开始运动相同位移的时间分别为
，
则
第一次和第二次运动中根据牛顿第二定律有 ，整理有
则可知两次运动中F—v图像的斜率为 ，则有
故选C。
二、多选题
4．（2021·福建·统考高考真题）如图，P、Q是两根固定在水平面内的光滑平行金属导轨，间距为L，导轨

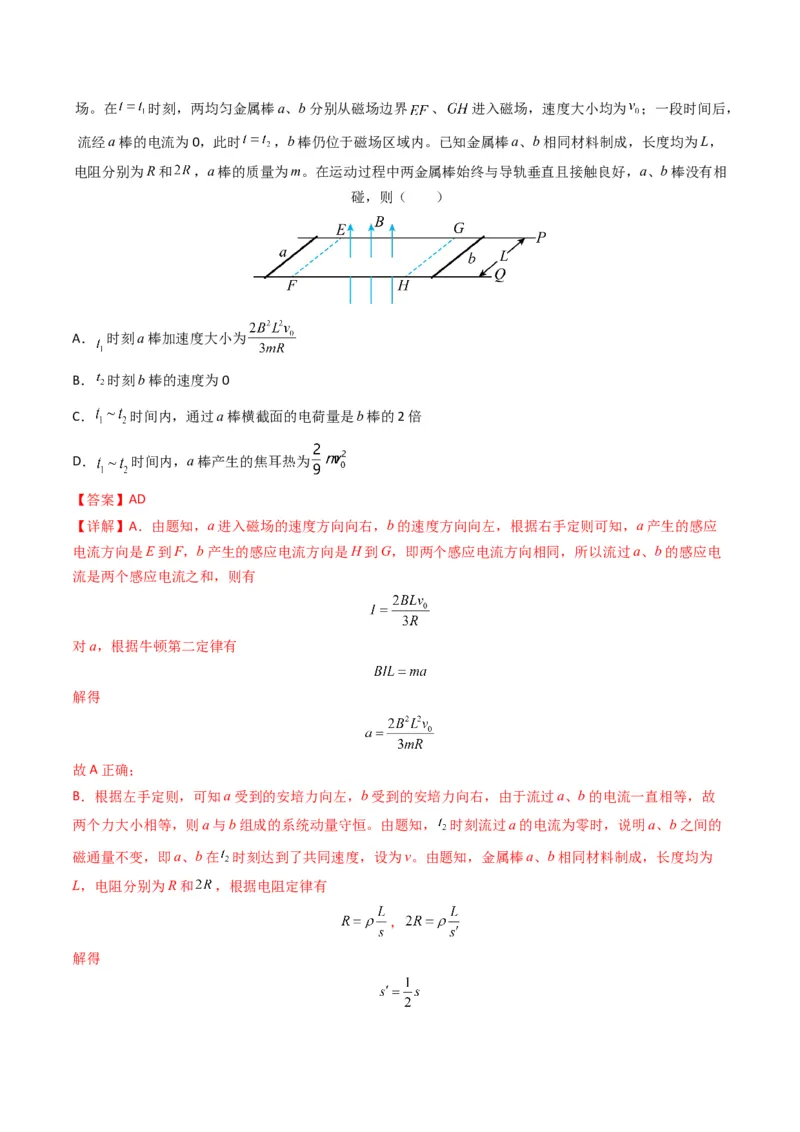

足够长且电阻可忽略不计。图中 矩形区域有一方向垂直导轨平面向上、感应强度大小为B的匀强磁场。在 时刻，两均匀金属棒a、b分别从磁场边界 、 进入磁场，速度大小均为 ；一段时间后，
流经a棒的电流为0，此时 ，b棒仍位于磁场区域内。已知金属棒a、b相同材料制成，长度均为L，
电阻分别为R和 ，a棒的质量为m。在运动过程中两金属棒始终与导轨垂直且接触良好，a、b棒没有相
碰，则（ ）
A． 时刻a棒加速度大小为
B． 时刻b棒的速度为0
C． 时间内，通过a棒横截面的电荷量是b棒的2倍
D． 时间内，a棒产生的焦耳热为
【答案】AD
【详解】A．由题知，a进入磁场的速度方向向右，b的速度方向向左，根据右手定则可知，a产生的感应
电流方向是E到F，b产生的感应电流方向是H到G，即两个感应电流方向相同，所以流过a、b的感应电
流是两个感应电流之和，则有
对a，根据牛顿第二定律有
解得
故A正确；
B．根据左手定则，可知a受到的安培力向左，b受到的安培力向右，由于流过a、b的电流一直相等，故
两个力大小相等，则a与b组成的系统动量守恒。由题知， 时刻流过a的电流为零时，说明a、b之间的
磁通量不变，即a、b在 时刻达到了共同速度，设为v。由题知，金属棒a、b相同材料制成，长度均为
L，电阻分别为R和 ，根据电阻定律有
，

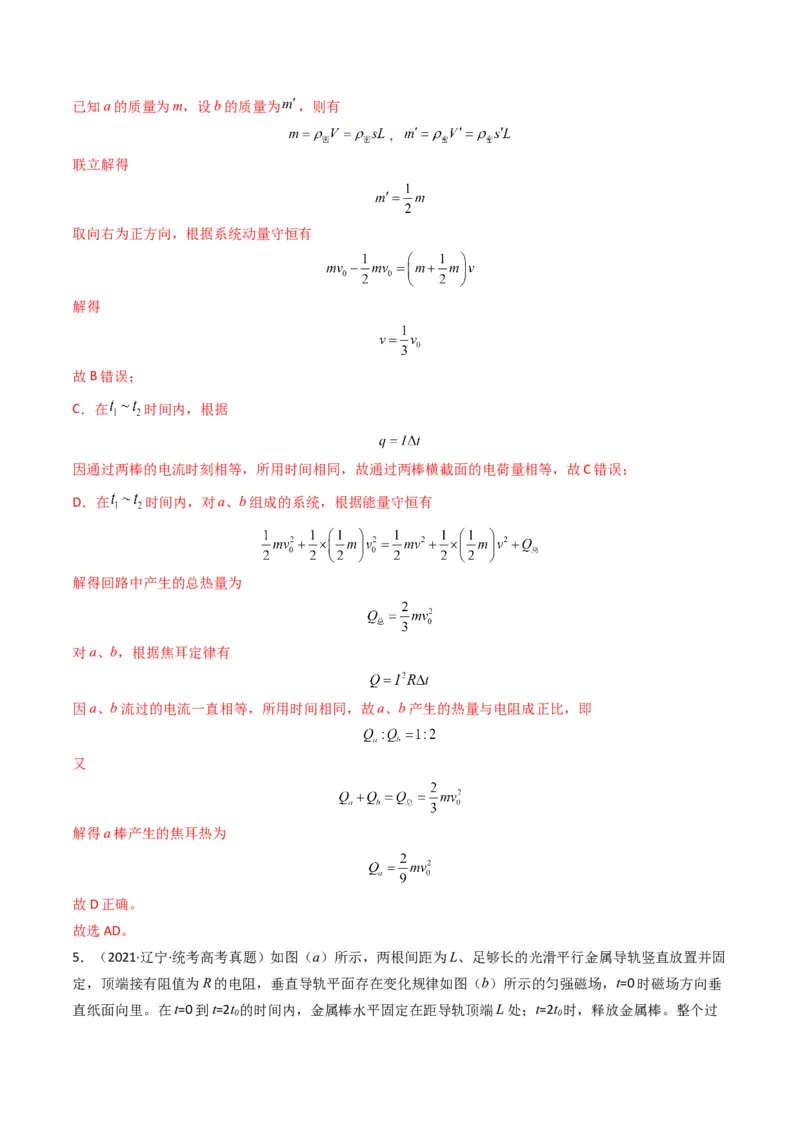

解得已知a的质量为m，设b的质量为 ，则有
，
联立解得
取向右为正方向，根据系统动量守恒有
解得
故B错误；
C．在 时间内，根据
因通过两棒的电流时刻相等，所用时间相同，故通过两棒横截面的电荷量相等，故C错误；
D．在 时间内，对a、b组成的系统，根据能量守恒有
解得回路中产生的总热量为
对a、b，根据焦耳定律有
因a、b流过的电流一直相等，所用时间相同，故a、b产生的热量与电阻成正比，即
又
解得a棒产生的焦耳热为
故D正确。
故选AD。
5．（2021·辽宁·统考高考真题）如图（a）所示，两根间距为L、足够长的光滑平行金属导轨竖直放置并固
定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图（b）所示的匀强磁场，t=0时磁场方向垂
直纸面向里。在t=0到t=2t 的时间内，金属棒水平固定在距导轨顶端L处；t=2t 时，释放金属棒。整个过

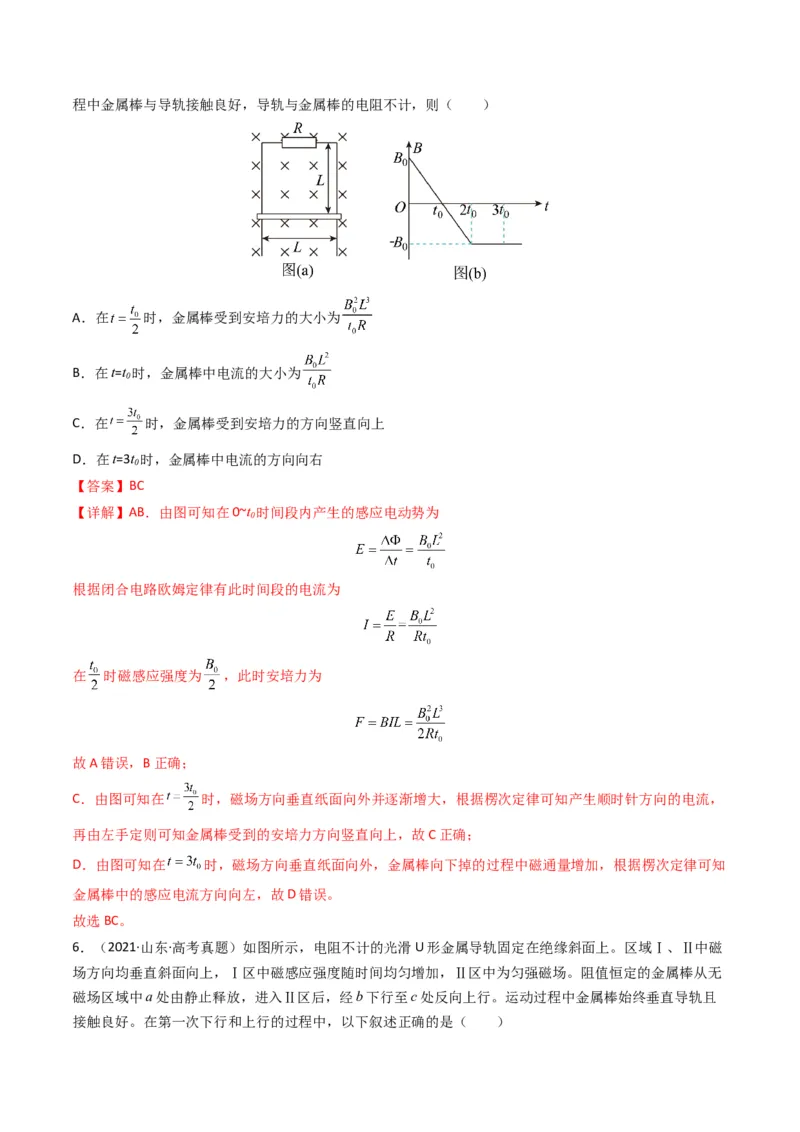

0 0程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则（ ）
A．在 时，金属棒受到安培力的大小为
B．在t=t 时，金属棒中电流的大小为
0
C．在 时，金属棒受到安培力的方向竖直向上
D．在t=3t 时，金属棒中电流的方向向右
0
【答案】BC
【详解】AB．由图可知在0~t 时间段内产生的感应电动势为
0
根据闭合电路欧姆定律有此时间段的电流为
在 时磁感应强度为 ，此时安培力为
故A错误，B正确；
C．由图可知在 时，磁场方向垂直纸面向外并逐渐增大，根据楞次定律可知产生顺时针方向的电流，
再由左手定则可知金属棒受到的安培力方向竖直向上，故C正确；
D．由图可知在 时，磁场方向垂直纸面向外，金属棒向下掉的过程中磁通量增加，根据楞次定律可知
金属棒中的感应电流方向向左，故D错误。
故选BC。
6．（2021·山东·高考真题）如图所示，电阻不计的光滑U形金属导轨固定在绝缘斜面上。区域Ⅰ、Ⅱ中磁
场方向均垂直斜面向上，Ⅰ区中磁感应强度随时间均匀增加，Ⅱ区中为匀强磁场。阻值恒定的金属棒从无
磁场区域中a处由静止释放，进入Ⅱ区后，经b下行至c处反向上行。运动过程中金属棒始终垂直导轨且

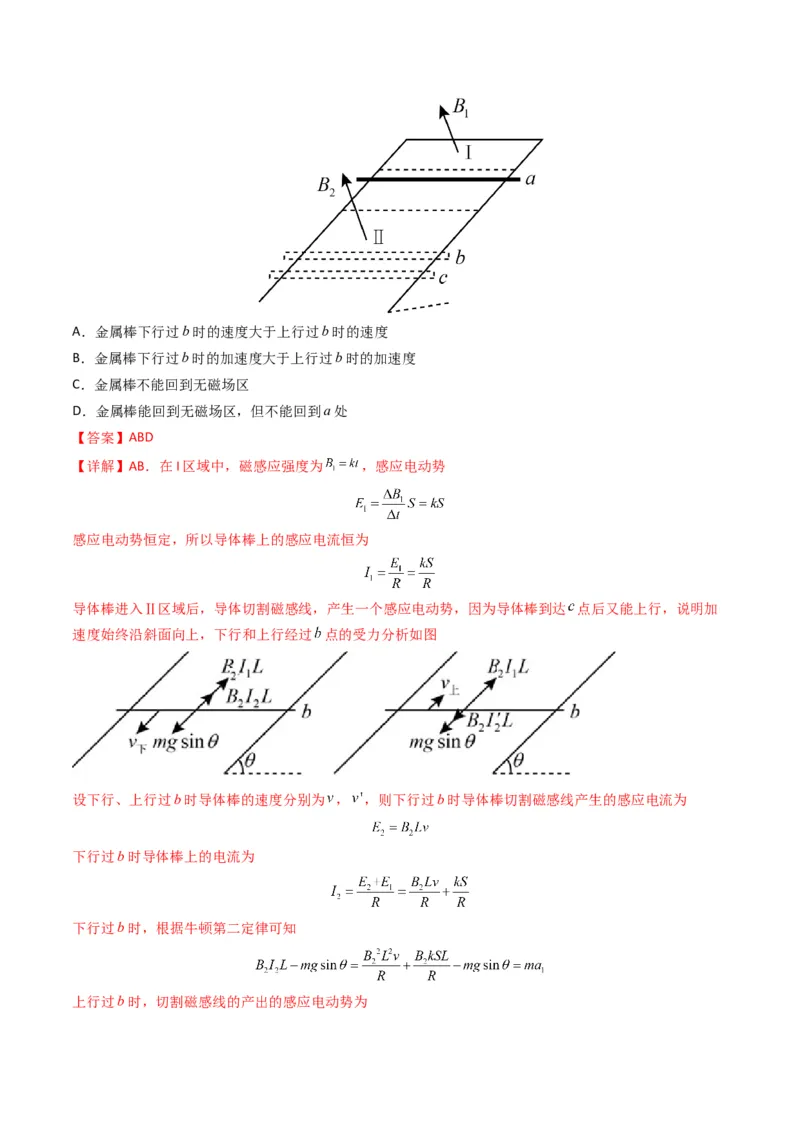

接触良好。在第一次下行和上行的过程中，以下叙述正确的是（ ）A．金属棒下行过b时的速度大于上行过b时的速度
B．金属棒下行过b时的加速度大于上行过b时的加速度
C．金属棒不能回到无磁场区
D．金属棒能回到无磁场区，但不能回到a处
【答案】ABD
【详解】AB．在I区域中，磁感应强度为 ，感应电动势
感应电动势恒定，所以导体棒上的感应电流恒为
导体棒进入Ⅱ区域后，导体切割磁感线，产生一个感应电动势，因为导体棒到达 点后又能上行，说明加
速度始终沿斜面向上，下行和上行经过 点的受力分析如图
设下行、上行过b时导体棒的速度分别为 ， ，则下行过b时导体棒切割磁感线产生的感应电流为
下行过b时导体棒上的电流为
下行过b时，根据牛顿第二定律可知
上行过b时，切割磁感线的产出的感应电动势为上行过b时导体棒上的电流为
根据牛顿第二定律可知
比较加速度大小可知
由于 段距离不变，下行过程中加速度大，上行过程中加速度小，所以金属板下行过经过 点时的速度大
于上行经过 点时的速度，AB正确；
CD．导体棒上行时，加速度与速度同向，则导体棒做加速度减小的加速度运动，则一定能回到无磁场区。
由AB分析可得，导体棒进磁场Ⅱ区（下行进磁场）的速度大于出磁场Ⅱ区（下行进磁场）的速度，导体
棒在无磁场区做加速度相同的减速运动
则金属棒不能回到 处，C错误，D正确。
故选ABD。
7．（2021·广东·高考真题）如图所示，水平放置足够长光滑金属导轨 和 ， 与 平行， 是以O
为圆心的圆弧导轨，圆弧 左侧和扇形 内有方向如图的匀强磁场，金属杆 的O端与e点用导线相
接，P端与圆弧 接触良好，初始时，可滑动的金属杆 静止在平行导轨上，若杆 绕O点在匀强磁
场区内从b到c匀速转动时，回路中始终有电流，则此过程中，下列说法正确的有（ ）
A．杆 产生的感应电动势恒定
B．杆 受到的安培力不变
C．杆 做匀加速直线运动
D．杆 中的电流逐渐减小
【答案】AD
【详解】A．OP转动切割磁感线产生的感应电动势为

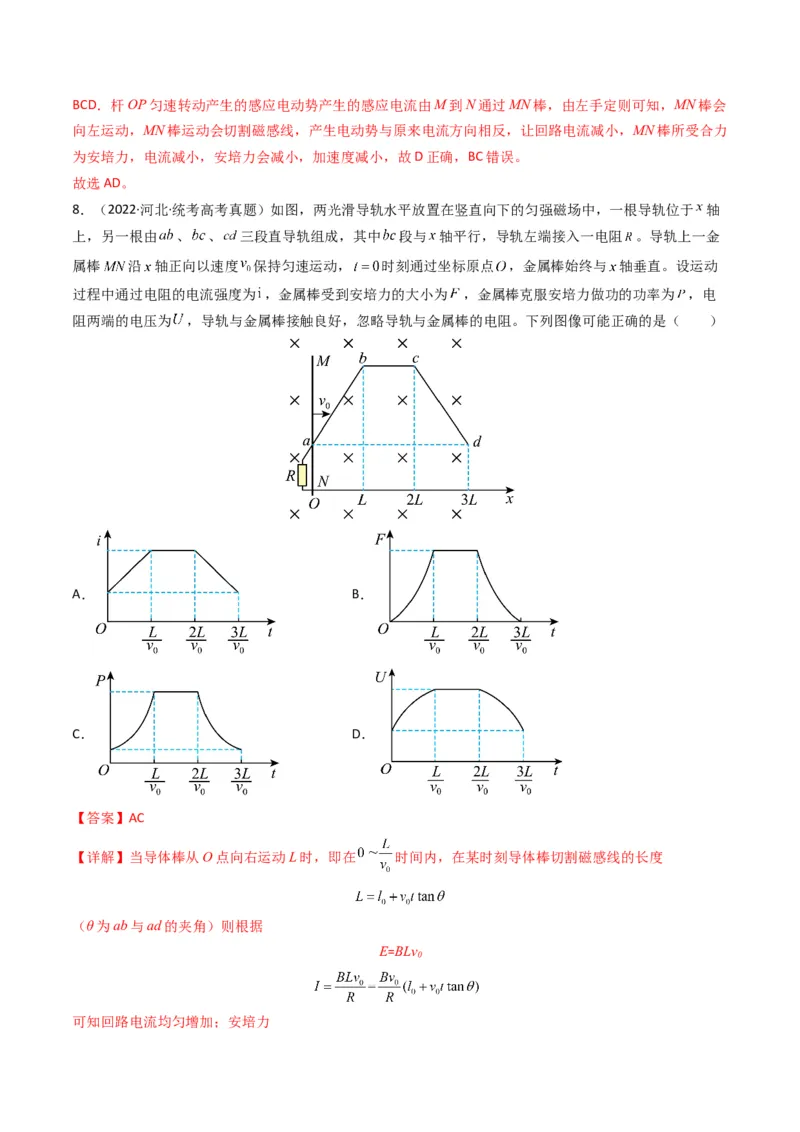

因为OP匀速转动，所以杆OP产生的感应电动势恒定，故A正确；BCD．杆OP匀速转动产生的感应电动势产生的感应电流由M到N通过MN棒，由左手定则可知，MN棒会
向左运动，MN棒运动会切割磁感线，产生电动势与原来电流方向相反，让回路电流减小，MN棒所受合力
为安培力，电流减小，安培力会减小，加速度减小，故D正确，BC错误。
故选AD。
8．（2022·河北·统考高考真题）如图，两光滑导轨水平放置在竖直向下的匀强磁场中，一根导轨位于 轴
上，另一根由 、 、 三段直导轨组成，其中 段与 轴平行，导轨左端接入一电阻 。导轨上一金
属棒 沿 轴正向以速度 保持匀速运动， 时刻通过坐标原点 ，金属棒始终与 轴垂直。设运动
过程中通过电阻的电流强度为 ，金属棒受到安培力的大小为 ，金属棒克服安培力做功的功率为 ，电
阻两端的电压为 ，导轨与金属棒接触良好，忽略导轨与金属棒的电阻。下列图像可能正确的是（ ）
A． B．
C． D．
【答案】AC
【详解】当导体棒从O点向右运动L时，即在 时间内，在某时刻导体棒切割磁感线的长度
（θ为ab与ad的夹角）则根据
E=BLv
0

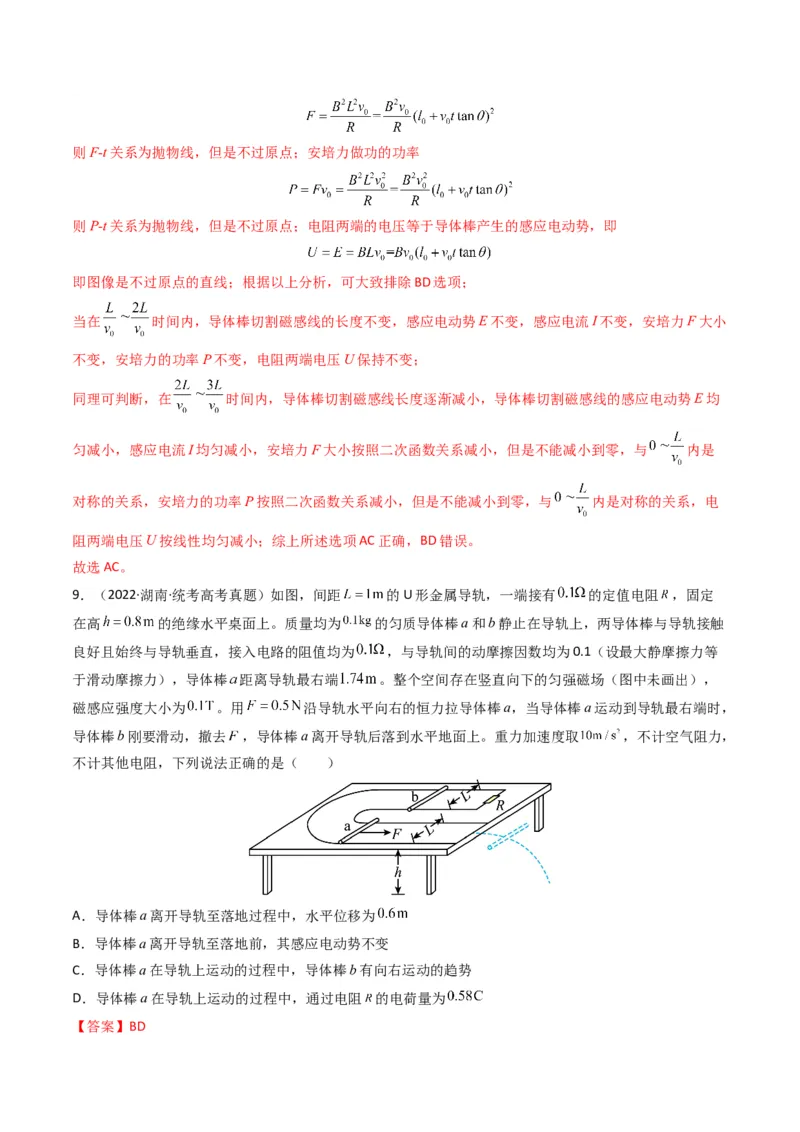

可知回路电流均匀增加；安培力则F-t关系为抛物线，但是不过原点；安培力做功的功率
则P-t关系为抛物线，但是不过原点；电阻两端的电压等于导体棒产生的感应电动势，即
即图像是不过原点的直线；根据以上分析，可大致排除BD选项；
当在 时间内，导体棒切割磁感线的长度不变，感应电动势E不变，感应电流I不变，安培力F大小
不变，安培力的功率P不变，电阻两端电压U保持不变；
同理可判断，在 时间内，导体棒切割磁感线长度逐渐减小，导体棒切割磁感线的感应电动势E均
匀减小，感应电流I均匀减小，安培力F大小按照二次函数关系减小，但是不能减小到零，与 内是
对称的关系，安培力的功率P按照二次函数关系减小，但是不能减小到零，与 内是对称的关系，电
阻两端电压U按线性均匀减小；综上所述选项AC正确，BD错误。
故选AC。
9．（2022·湖南·统考高考真题）如图，间距 的U形金属导轨，一端接有 的定值电阻 ，固定
在高 的绝缘水平桌面上。质量均为 的匀质导体棒a和b静止在导轨上，两导体棒与导轨接触
良好且始终与导轨垂直，接入电路的阻值均为 ，与导轨间的动摩擦因数均为0.1（设最大静摩擦力等
于滑动摩擦力），导体棒 距离导轨最右端 。整个空间存在竖直向下的匀强磁场（图中未画出），
磁感应强度大小为 。用 沿导轨水平向右的恒力拉导体棒a，当导体棒a运动到导轨最右端时，
导体棒b刚要滑动，撤去 ，导体棒a离开导轨后落到水平地面上。重力加速度取 ，不计空气阻力，
不计其他电阻，下列说法正确的是（ ）
A．导体棒a离开导轨至落地过程中，水平位移为
B．导体棒a离开导轨至落地前，其感应电动势不变
C．导体棒a在导轨上运动的过程中，导体棒b有向右运动的趋势
D．导体棒a在导轨上运动的过程中，通过电阻 的电荷量为
【答案】BD【详解】C．导体棒a在导轨上向右运动，产生的感应电流向里，流过导体棒b向里，由左手定则可知安培
力向左，则导体棒b有向左运动的趋势，故Ｃ错误；
A．导体棒b与电阻R并联，有
当导体棒a运动到导轨最右端时，导体棒b刚要滑动，有
联立解得a棒的速度为
a棒做平抛运动，有
联立解得导体棒a离开导轨至落地过程中水平位移为
故A错误；
B．导体棒a离开导轨至落地前做平抛运动，水平速度切割磁感线，则产生的感应电动势不变，故B正确；
D．导体棒a在导轨上运动的过程中，通过电路的电量为
导体棒b与电阻R并联，流过的电流与电阻成反比，则通过电阻 的电荷量为
故D正确。
故选BD。
